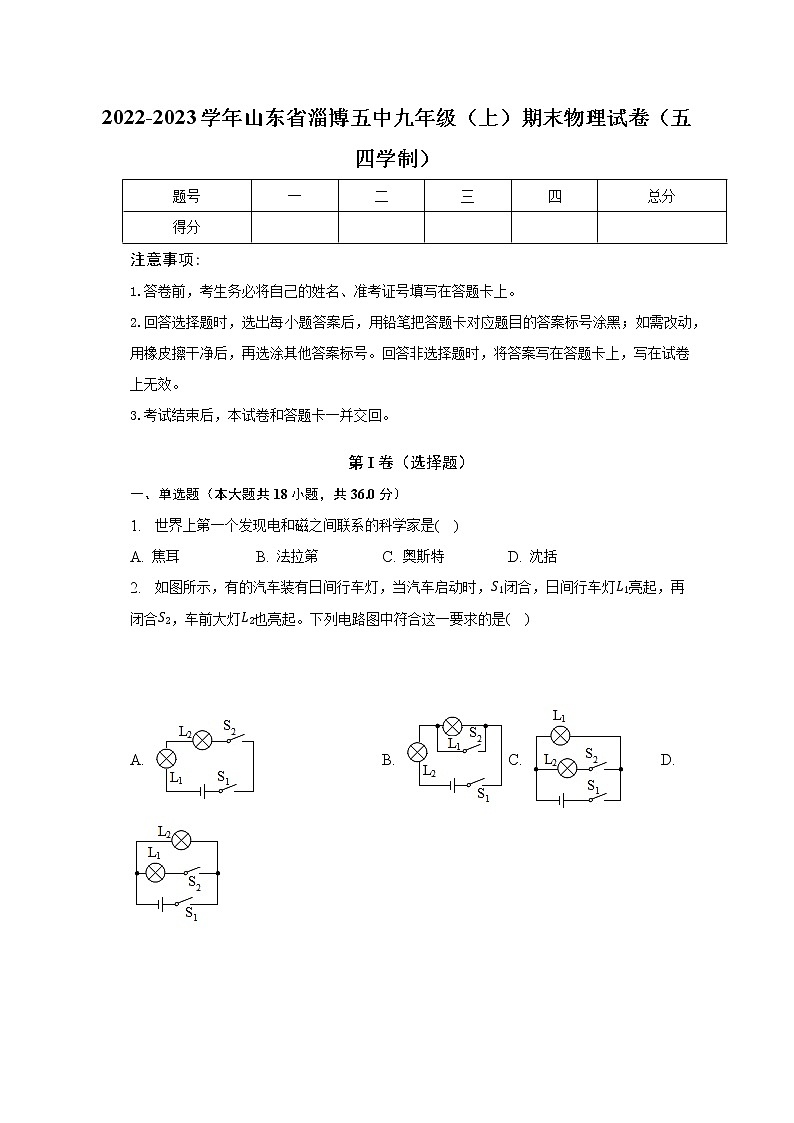

2022-2023学年山东省淄博五中九年级（上）期末物理试卷（五四学制）
题号
一
二
三
四
总分
得分





注意事项:
1.答卷前，考生务必将自己的姓名、准考证号填写在答题卡上。
2.回答选择题时，选出每小题答案后，用铅笔把答题卡对应题目的答案标号涂黑；如需改动，用橡皮擦干净后，再选涂其他答案标号。回答非选择题时，将答案写在答题卡上，写在试卷上无效。
3.考试结束后，本试卷和答题卡一并交回。
第I卷（选择题）
一、单选题（本大题共18小题，共36.0分）
1. 世界上第一个发现电和磁之间联系的科学家是(    )
A. 焦耳 B. 法拉第 C. 奥斯特 D. 沈括
2. 如图所示，有的汽车装有日间行车灯，当汽车启动时，S1闭合，日间行车灯L1亮起，再闭合S2，车前大灯L2也亮起。下列电路图中符合这一要求的是(    )


A. B. C. D.

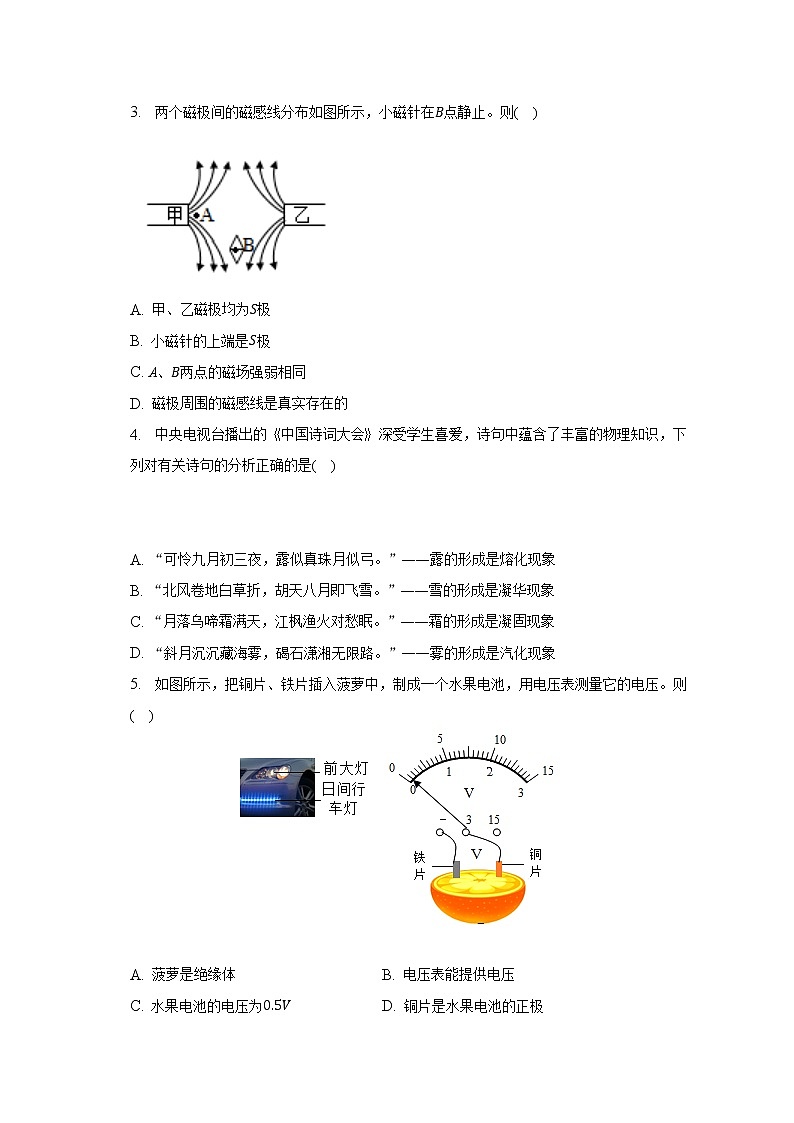

3. 两个磁极间的磁感线分布如图所示，小磁针在B点静止。则(    )

A. 甲、乙磁极均为S极
B. 小磁针的上端是S极
C. A、B两点的磁场强弱相同
D. 磁极周围的磁感线是真实存在的
4. 中央电视台播出的《中国诗词大会》深受学生喜爱，诗句中蕴含了丰富的物理知识，下列对有关诗句的分析正确的是(    )


A. “可怜九月初三夜，露似真珠月似弓。”——露的形成是熔化现象
B. “北风卷地白草折，胡天八月即飞雪。”——雪的形成是凝华现象
C. “月落乌啼霜满天，江枫渔火对愁眠。”——霜的形成是凝固现象
D. “斜月沉沉藏海雾，碣石潇湘无限路。”——雾的形成是汽化现象
5. 如图所示，把铜片、铁片插入菠萝中，制成一个水果电池，用电压表测量它的电压。则(    )


A. 菠萝是绝缘体 B. 电压表能提供电压
C. 水果电池的电压为0.5V D. 铜片是水果电池的正极

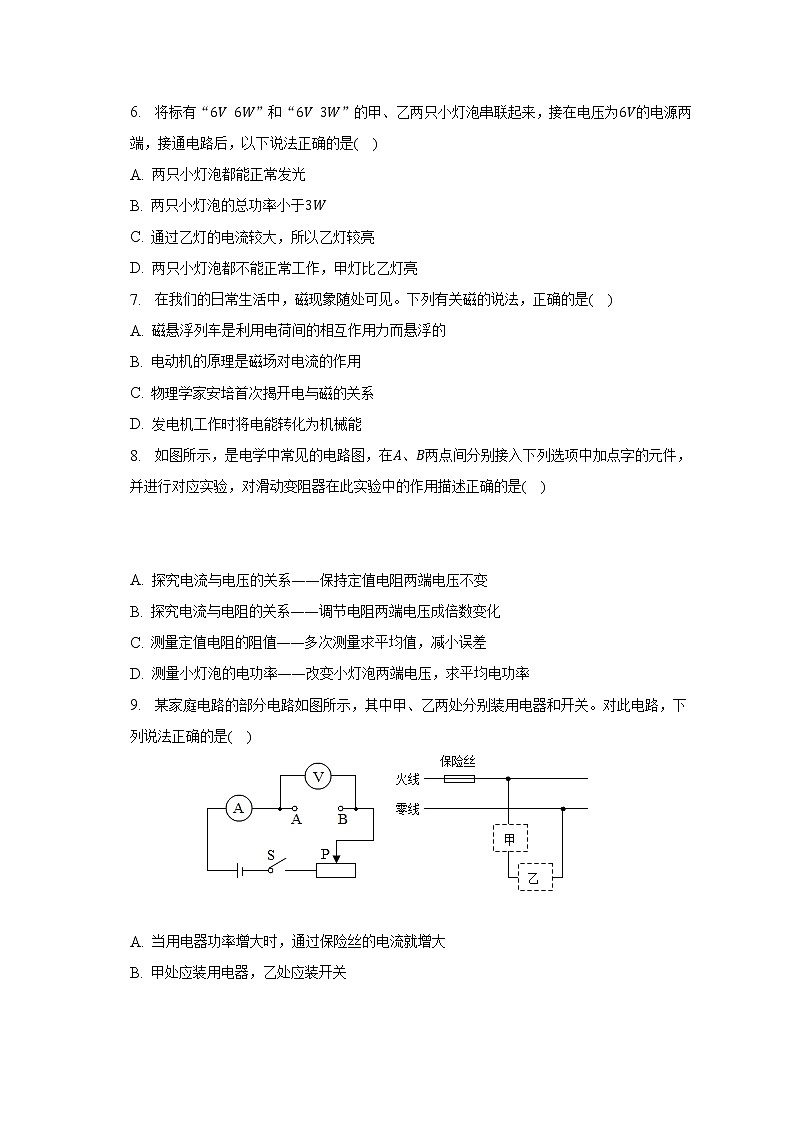

6. 将标有“6V  6W”和“6V  3W”的甲、乙两只小灯泡串联起来，接在电压为6V的电源两端，接通电路后，以下说法正确的是(    )
A. 两只小灯泡都能正常发光
B. 两只小灯泡的总功率小于3W
C. 通过乙灯的电流较大，所以乙灯较亮
D. 两只小灯泡都不能正常工作，甲灯比乙灯亮
7. 在我们的日常生活中，磁现象随处可见。下列有关磁的说法，正确的是(    )
A. 磁悬浮列车是利用电荷间的相互作用力而悬浮的
B. 电动机的原理是磁场对电流的作用
C. 物理学家安培首次揭开电与磁的关系
D. 发电机工作时将电能转化为机械能
8. 如图所示，是电学中常见的电路图，在A、B两点间分别接入下列选项中加点字的元件，并进行对应实验，对滑动变阻器在此实验中的作用描述正确的是(    )


A. 探究电流与电压的关系——保持定值电阻两端电压不变
B. 探究电流与电阻的关系——调节电阻两端电压成倍数变化
C. 测量定值电阻的阻值——多次测量求平均值，减小误差
D. 测量小灯泡的电功率——改变小灯泡两端电压，求平均电功率
9. 某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关。对此电路，下列说法正确的是(    )


A. 当用电器功率增大时，通过保险丝的电流就增大
B. 甲处应装用电器，乙处应装开关
C. 火线上的保险丝应该改装到零线上
D. 当保险丝熔断后，可以用铜丝代替
10. 如图所示是某款智能手表，可续航两周，其内置线圈，当它贴近充电底座附近时，手表实现无线充电。以下图片与手表充电过程工作原理相同的(    )
A.
B.
C.
D.
11. 把盛有碎冰块的大试管插入烧杯里的碎冰块中，如图所示。用酒精灯对烧杯底部慢慢加热，当烧杯中的冰块有大半熔化时，试管中的冰(    )

A. 熔化一部分
B. 全部熔化
C. 一点也不熔化
D. 无法判断
12. 如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是(    )


A. 电流表示数变大 B. 电路总电阻变大
C. 小灯泡L变亮 D. 滑动变阻器有分压的作用
13. 下列关于分子热运动和内能的说法正确的是(    )
A. 发生热传递时，温度总是从高温物体传递给低温物体
B. 沙漠中昼夜温度变化大是因为沙石的比热容大
C. 相同质量相同温度的水和冰内能是一样的
D. 槐树开花时，空气中弥漫着槐花的香味，说明分子在不停地做无规则的运动
14. 如图，烧瓶内水上方存在着水蒸气，瓶口用软木塞塞住，用小打气筒缓慢向瓶内加压，达到一定程度时塞子跳起来，瓶内出现白雾。下列说法正确的是(    )
A. 瓶内出现白雾，是因为瓶子外部温度低
B. 出现白雾的过程是一个吸热的物态变化过程
C. 该实验能说明气体膨胀对外做功，内能减小
D. 这个实验展示了蒸汽机的工作原理

15. 下列厨房用品的工作原理与物理知识相对应的是(    )
A. 电冰箱——液态制冷剂升华吸热
B. 微波炉——次声波能够加热食品
C. 电烤箱——电流的热效应
D. 高压锅——沸点随气压的增大而降低
16. 如图所示是一种温度自动报警器的原理图。制作水银温度计时，在玻璃管的两端分别封入一段金属丝。电池的两极分别与金属丝相连，当温度达到与电池正极相连的金属丝下端所指的温度时，电铃就响起来，发出报警信号。下列说法正确的是(    )


A. 电铃响时，电磁铁右端是N极 B. 温度计中的水银是绝缘体
C. 温度降低到74℃以下，电铃响 D. 滑片P向左移动时，电磁铁磁性减弱
17. 如图所示为单相电子式电能表，关于该电能表下列说法正确的是(    )
A. 该电能表的额定电流为10A
B. 电能表主要用来测量用电器的电功率
C. 此时的示数为13148kW⋅h
D. 指示灯闪2500次表示消耗电能3.6×106J



18. 如图所示，是定值电阻R和小灯泡L中电流随电压变化的图像，由图像可知(    )


A. 乙是小灯泡的I-U图像
B. 定值电阻的阻值为5Ω
C. 定值电阻R和小灯泡L并联接在4V的电源上，干路中的电流是1.2A
D. 定值电阻R和小灯泡L串联接在5V的电源上，电路中的电流是0.2A
第II卷（非选择题）
二、填空题（本大题共7小题，共27.0分）
19. 毛皮摩擦过的橡胶棒带______电，如图所示，用毛皮摩擦过的橡胶棒接触验电器的金属球，验电器的金属箔由于______(选填“同种”或“异种”)电荷相互排斥而张开，接触瞬间电流的方向是______(选填“从金属球到金属箔”或“从金属箔到金属球”)。


20. 如图甲所示电路，闭合开关S和S1，两只电流表指针偏转均如图乙所示，则电流表A的示数为______A，
通过灯泡L2的电流为______A，灯泡L1与L2的电阻之比R1：R2=______，电功率P1：P2=______。



21. 指南针是我国古代四大发明之一。指南针能够指南北，是因为指南针受到了______的作用。某同学用一个电磁铁和滑动变阻器串联接入电路中，如图所示，闭合开关S前，小磁针的S极指向地理的______(选填“南方”或“北方”)；闭合开关S后，小磁针静止时左端应为______极。当滑动变阻器的滑片P向上移动时，电磁铁的磁性将______(选填“增强”“减弱”“不变”)。


22. 干冰(固态二氧化碳)具有很好的制冷作用，可用于人工降雨，这是由于干冰在常温下会迅速变为气体，吸收热量，促使水蒸气遇冷凝结成水滴或小冰晶，从而达到降雨的条件。
则如图所示，(a)应填入______，(c)应填入______，(d)应填入______，b虚线框内应填入______。(图中括号内填物态变化名称、虚线框中选填“吸热”或“放热”)

23. 如图所示为“探究电流通过导体产生的热量跟______的关系”的实验装置。串联电路可保证通电时间和______相同，实验中用U形管内液面高度差的大小来反映电流通过导体产生热量的多少，这种方法叫______(选填“控制变量”或“转换”)法。通电一段时间后，左侧容器内空气吸收的热量比右侧的______(选填“多”或“少”)。
24. 如图甲所示，两个铅柱没有被重物拉开，说明铅柱的分子之间存在______；如图乙所示，在一个配有活塞的厚玻璃筒里放一团硝化棉，把活塞迅速压下去，发现棉花燃烧起来，其说明______可以改变物体的内能，此过程与热机的______冲程类似，都是把______能转化为______能。


25. 如图所示，图甲是某款即热式电热水龙头，图乙是它的电路原理图，R1和R2是阻值分别为22Ω和44Ω的电热丝。通过旋转手柄改变与开关S接触的两个相邻触点，实现冷水、温水、热水挡的切换。则开关S接触1、2触点时，水龙头放出的是______(选填“冷水”、“温水”、“热水”)；开关S接触2、3触点时，水龙头正常工作时的功率是______W；水开关S接触3、4触点时，电热丝R1、R2______(选填“串联”或“并联”)。

三、实验探究题（本大题共3小题，共24.0分）
26. 为探究导体电阻大小的影响因素，某同学利用同种合金材料制成的a、b、c三条电阻丝(不考虑温度对电阻的影响)进行实验，a、b长度相同，b、c粗细相同，如图1所示。连接电路，分别接入电阻丝a、b、c。

(1)根据实验可以得出以下结论：
①电阻大小不仅跟导体横截面积有关，还跟导体______有关。
②______电阻丝的阻值最小(选填“a”“b”“c”)。
(2)该同学更换了电源和电流表，添加了电压表和滑动变阻器，设计了图2(甲)所示的电路来测量电阻丝a的电阻。
①图2(乙)是根据图2(甲)连接的实物图，请在错误的导线上打“×”并连接正确。
②如图甲所示，闭合开关后，当滑片P向右移动时，电压表示数______(选填“变大”“变小”“不变”)；当滑片P移到某一位置时，电压表的示数为1.2V，电流表的示数如图丙所示，则Ra=______Ω；若电源电压为6V，则此时滑动变阻器的阻值为______Ω。
③接着他多次改变滑片位置测量电阻丝的电阻值，并求出平均值，则多次测量求平均值的目的是______。
27. 如图甲是小鹏探究“水和油沸腾时温度变化的特点”的实验装置，两个试管中分别装有初温相同的水和油，相同时间两试管中的液体吸收的热量相同。[c水=4.2×103J/(kg⋅℃)]
(1)实验进行一段时间后，放在油中温度计的示数如图甲所示为______℃。
(2)沸腾前加热过程中，液体温度升高，这是通过______方式增加了液体的内能。
(3)实验过程中两个温度计示数随时间变化的图象如图乙所示，分析图象可知，液体沸腾时，吸收热量，温度______。水的沸点不是100℃，原因是此时气压______(填“高于”“等于”或“低于”)标准大气压。
(4)在沸腾过程中，______(选填“有”或“没有”)蒸发现象发生。
(5)试管口处出现的“白气”是______形成的。(填写物态变化名称)
(6)若试管中油的质量为水质量的2倍，由图象可知：c油=______J/(kg⋅℃)。

28. 如图甲所示是小明测量小灯泡电功率的实验电路图，已知小灯泡的额定电压为2.5V．

(1)该实验的实验原理是______；在连接电路时，开关闭合前滑动变阻器的滑片P应滑到______(选填“a”或“b”)端。
(2)小明确认电路连接无误后，闭合开关，缓慢移动滑动变阻器的滑片，发现电流表示数有变化，电压表没有示数，小灯泡不发光，则电路的故障是______。
(3)闭合开关，移动滑动变阻器的滑片，当电压表的示数为2.5V时，电流表的示数如图乙所示，则小灯泡的额定功率是______W。
(4)根据测出的数据，小明画出了小灯泡的电流与电压的关系图象(如图丙所示)，发现图象是弯曲的，其主要原因是灯丝的电阻随温度的升高而______(选填“增大”、“减小”或“不变”)。
(5)小灯泡两端的电压是1.25V时，它的实际功率______0.25W(选填“>”、“；
(6)1。
(1)根据电功率公式P=Wt=UItt=UI可得出测量小灯泡的额定功率的实验原理；闭合开关前，滑动变阻器的滑片应移到最大阻值端，防止电流过大，损坏电路元件，起保持电路的作用，根据图甲可知，滑动变阻器的最大阻值端在b端，由此得出结论；
(2)电流表的示数，说明电路是通路，电压表无示数，小灯泡不发光，说明小灯泡两端无电压，小灯泡相当一根导线，由此得出结论；
(3)由图乙可知，电流表所选量程是0～0.6A，分度值为0.02A，由此可读出电流表的示数，根据P=UI可计算出小灯泡的额定功率；
(4)由图丙可知，小灯泡两端的电压越大，通过灯泡的电流也越大，但灯泡两端电压比通过灯泡的电流增大的更快，由此可得出结论；
(5)由图丙可知，当灯泡两端的电压为1.25V时，通过灯泡的电流大于0.2A，根据P=UI可得出结论；
(6)根据并联电路电压规律可知，当灯泡与定值电阻并联时，灯泡和定值电阻两端的电压相等；由图象可知，当灯泡两端的电压为1V，通过灯泡的电流为0.2A，根据欧姆定律可求出通过定值电阻的电流，再求出干路中的电流，由此得出结论。
本题主要考查测量小灯泡的额定功率，其中当小灯泡两端电压为1.25V时，小灯泡的实际功率大小与0.25W的比较，利用图象求解是解题的一个技巧，求解第(6)小问是本题的难点之一。

29.【答案】解：
(1)煤完全燃烧产生的热量：
Q放=mq煤=0.2kg×3×107J/kg=6×106J；
(2)水吸收的热量：Q吸=Q放η=6×106J×42%=2.52×106J；
(3)由图可知，经过6min时间加热后水温由20℃达到80℃，
根据Q吸=cm'(t-t0)可知，煤炉中水的质量m'=Q吸c水△t=2.52×106J4.2×103J/(kg⋅℃)×(80℃-20℃)=10kg。
答：(1)煤完全燃烧产生的热量为6×106J；
(2)水吸收了多少热量为2.52×106J；
(3)煤炉中水的质量是10kg。
【解析】(1)根据Q放=mq煤得出煤完全燃烧产生的热量；
(2)根据Q吸=Q放η得出水吸收的热量；
(3)由图可知，经过6min时间加热后水温由20℃达到80℃，根据Q吸=cm'(t-t0)可知煤炉中水的质量。
本题考查了学生对吸热公式、燃料完全燃烧放热公式的掌握和运用，能从液体的温度随时间变化的图象搜集有关信息是本题的关键。

30.【答案】解：(1)由题意可知，果汁加热鼎的最大功率是1100W，
由P=UI可知，加热鼎最大功率时，电路中的电流：I最大===5A；
(2)由P=可知，加热鼎用最大功率对1kg果汁加热2min，消耗的电能：W最大=P最大t=1100W×120s=1.32×105J，
因为不计热量损失时，所以果汁吸收的热量：Q=W最大=1.32×105J；
(3)当滑动变阻器R1接入电路中的阻值为零时，加热鼎的功率最大，电路中只有R2，电流最大为5A，R2的阻值为：R2===44Ω，
当滑动变阻器R1的阻值最大时，加热鼎的功率最小，此时R1、R2串联，电路中的总电阻：R===176Ω，
所以滑动变阻器R1的最大阻值：R1=R-R2=176Ω-44Ω=132Ω。
答：(1)加热鼎最大功率时电路中的电流为5A；
(2)果汁吸收的热量为1.32×105J；
(3)滑动变阻器R1的最大阻值为132Ω。
【解析】(1)根据P=UI求出加热鼎最大功率时电路中的电流；
(2)不计热量损失时，果汁吸收的热量等于加热鼎消耗的电能；根据Q吸=W=Pt求出果汁吸收的热量；
(3)由加热鼎可调功率是275W～1100W，根据P=UI=可知，由于电压一定，当电阻最大时，功率最小，当电阻最小时，功率最大；由此可求出滑动变阻器的最大阻值。
本题考查了电功与热量的综合计算，是电学重点，难度较大，其中分析清楚何时加热鼎功率最大，何时加热鼎功率最小是解题的关键也是难点。
