天津市河北区2022-2023学年九年级上学期期末物理试卷(含答案)

这是一份天津市河北区2022-2023学年九年级上学期期末物理试卷(含答案)，共27页。试卷主要包含了单项选择题，多项选择题，填空题，综合题等内容，欢迎下载使用。

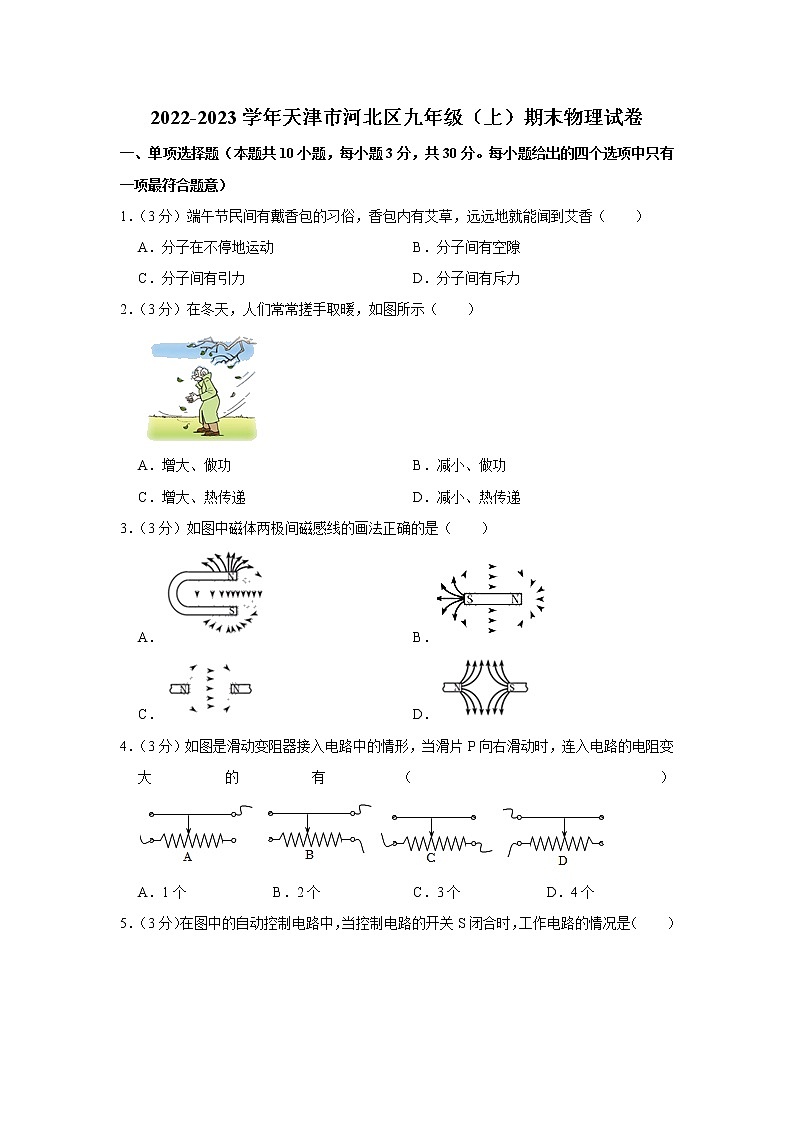

2022-2023学年天津市河北区九年级（上）期末物理试卷
一、单项选择题（本题共10小题，每小题3分，共30分。每小题给出的四个选项中只有一项最符合题意）
1．（3分）端午节民间有戴香包的习俗，香包内有艾草，远远地就能闻到艾香（　　）
A．分子在不停地运动 B．分子间有空隙
C．分子间有引力 D．分子间有斥力
2．（3分）在冬天，人们常常搓手取暖，如图所示（　　）

A．增大、做功 B．减小、做功
C．增大、热传递 D．减小、热传递
3．（3分）如图中磁体两极间磁感线的画法正确的是（　　）
A． B．
C． D．
4．（3分）如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（　　）
A．1个 B．2个 C．3个 D．4个
5．（3分）在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（　　）

A．灯不亮，电铃响 B．灯不亮，电铃不响
C．灯亮，电铃不响 D．灯亮，电铃响
6．（3分）小明家的家庭电路简化后如图所示，由该电路可知（　　）

A．a是零线，b是火线
B．灯泡d与插座f是串联电路
C．空气开关跳闸，其原因是灯丝断路
D．当A处断开，洗衣机插头插入插座f，洗衣机虽能工作但有安全隐患
7．（3分）如图所示，闭合开关，发现仅有一只灯泡发光，关于电路中可能存在的故障，下列判断正确的是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路
8．（3分）一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
9．（3分）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（　　）
A．66Ω B．6600Ω C．110Ω D．220Ω
10．（3分）新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，如图1所示。内部车辆可以被识别，栏杆自动抬起，需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，选项图中的电路图正确的是（　　）

A． B．
C． D．
二、多项选择题（本题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．（3分）在一次实验中，小红连接了如图所示的电路。电磁铁AB正上方放有一小磁针。闭合开关，可能出现的情况是（　　）

A．电磁铁A端为S极
B．小磁针极N指向水平向右
C．若滑动变阻器的滑片P向右移动，电磁铁的磁性增强
D．移动滑动变阻器的滑片P，不影响电磁铁的磁性强弱
（多选）12．（3分）把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联接在某电源的两端，其中一只灯正常发光，另一只灯没有达到额定功率（设两灯电阻不变）（　　）
A．电源电压为9V
B．电路中的电流为0.5A
C．两只灯泡消耗的总功率为4W
D．灯泡L1、L2的实际功率之比为2：1
（多选）13．（3分）图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω 1A”字样，电流表量程0﹣0.6A，灯泡L的额定电流是0.5A。当开关S1、S2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（　　）

A．电源电压为4V
B．灯泡L的额定功率为3W
C．R0的阻值为10Ω
D．开关都断开与都闭合时，电路最大功率之比为6：11
三、填空题（本题共6小题，每小题4分，共24分）
14．（4分）如图是汽油机工作过程中的 　 　冲程。一单缸四冲程汽油机的飞轮转速是3600r/min，则该汽油机每秒内对外做功 　 　次。

15．（4分）如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，再用一带负电物体靠近吸管，发现它们互相排斥　 　（选填“正”或“负”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是 　 　（选填“导体”或“绝缘体”）。

16．（4分）两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA　 　RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA　 　IB。（以上两空均填“＞”、“＝”或“＜”）

17．（4分）如图所示，电源电压保持不变，开关S闭合后，电路中电流表A1的示数 　 　，电流表A2的示数 　 　（均选填“变大”、“变小”或“不变”）。

18．（4分）将一只标有“220V 1000W”字样的电饭锅单独接入家庭电路，电饭锅未使用时，电能表的示数如图所示，则它消耗的电能为 　 　度；此时电能表的示数为 　 　kW•h。

19．（4分）如图所示，电源电压不变，电阻R1、R2、R3的阻值均为R0。当开关S1闭合，S2、S3断开时，电流表的示数为I0，则电源电压为 　 　；改变各开关的状态，整个电路消耗的最大功率为 　 　。

四、综合题（本大题共6小题，共37分，解答中要求有必要的分析和说明，计算题要有公式及数据代入过程，结果要有数值和单位）
20．（6分）小明帮爷爷网购了一台电热足浴盆，铭牌上标有“220V 500W”，将该足浴盆按容量装满10kg的水正常工作30min，已知c水＝4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）该足浴盆的热效率。

21．（6分）如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，求：
（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。

22．（7分）同学们在探究“电流与电压和电阻关系”的实验时，提出了以下猜想：
猜想一：电流可能跟电压成正比；
猜想二：电流可能跟电压的平方成正比；
猜想三：电流可能跟电阻成反比。
为了验证猜想，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，三个定值电阻（5Ω、10Ω、15Ω），A、B两个滑动变阻器（A的铭牌标有“20Ω 2A”字样、B铭牌标有“50Ω 1A”字样）
（1）根据如图所示的实物图，在虚线框内画出电路图；

（2）小薛按照图正确连接电路后，闭合开关，发现电流表有示数，产生这一现象的主要原因是 　 　；
A．电阻R短路了
B．电压表正、负接线柱接反了
C．闭合开关前，变阻器连入电路的阻值没有调到最大
（3）小薛改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一、分析数据可得出猜想 　 　（选填“一”“二”或“三”）是正确的。小薛实验时选择的是 　 　Ω的电阻；
表一
电压U/V
1.2
1.6
2.4
电流I/A
0.12
0.16
0.24
表二
电阻R/Ω
5
10
15
电流I/A
0.3
0.15
0.1
（4）①小程在探究猜想三时，先将5Ω的电阻连入电路中，闭合开关后移动滑片P，并记下电流值；再分别改接10Ω、15Ω的电阻，得到了表二中的实验数据。分析实验数据得出的结论是 　 　；
②小程实验时选择的变阻器规格是 　 　。（选填“A”或“B”）
23．（6分）小平同学利用如图所示装置研究电磁铁磁场的强弱与哪些因素有关。图中A是悬挂在弹簧下的铁块，B是电磁铁的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少）。
（1）实验过程中弹簧的伸长量越大，表示电磁铁的磁性越 　 　；
（2）保持滑片P位置不变。先后让开关S接1和2，可以研究电磁铁磁场的强弱与线圈 　 　的多少是否有关；
（3）请提出一个还可以用该装置验证的猜想并设计验证方案。
猜想：电磁铁磁场的强弱还与 　 　有关；
验证方案：　 　。

24．（6分）某工厂装配车间有一个阻值恒定的电阻元件，其上标有“1V 6W”字样，其中额定电压值不清，若要正确使用这个元件，需找出它的额定电压值（电压恒定约为6V），电流表A1（量程0～3A），电流表A2（量程0～0.6A），一个定值电阻R0（30Ω），两个开关，导线若干。请你选择合适的器材
（1）画出实验电路图；
（2）写出实验步骤和需要测量的物理量；
（3）写出此元件额定电压的数学表达式（用已知量和测量量的字母表示）。
25．（6分）如图甲所示电路，电源电压可调，R为标有“1A”字样的滑动变阻器，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：

（1）L2正常发光时的电阻；
（2）若只闭合开关S1，电源电压调为10V，滑片P滑至中点时小灯泡正常发光，求滑动变阻器的最大阻值；
（3）现断开S1、S2闭合S3，滑动变阻器滑片P的移动范围为2Ω至最大阻值处，现移动滑片P同时调节电源电压，使电路中两个小灯泡均发光且有小灯泡正常发光，对应电路总电功率的变化范围。

2022-2023学年天津市河北区九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（本题共10小题，每小题3分，共30分。每小题给出的四个选项中只有一项最符合题意）
1．（3分）端午节民间有戴香包的习俗，香包内有艾草，远远地就能闻到艾香（　　）
A．分子在不停地运动 B．分子间有空隙
C．分子间有引力 D．分子间有斥力
【解答】解：分子在永不停息地做无规则运动，远远地就能闻到艾香，艾香分子扩散到空气中。
故选：A。
2．（3分）在冬天，人们常常搓手取暖，如图所示（　　）

A．增大、做功 B．减小、做功
C．增大、热传递 D．减小、热传递
【解答】解：人们在冬天常常搓手取暖，是通过搓手将机械能转化为内能，温度升高，这是通过做功的方式改变手的内能。
故选：A。
3．（3分）如图中磁体两极间磁感线的画法正确的是（　　）
A． B．
C． D．
【解答】解：
A、磁体周围的磁感线从磁体的N极出来，故A正确；
B、磁体周围的磁感线从磁体的S极出来，故B错误；
C、磁体周围的磁感线从磁体的N极出来，故C错误；
D、磁体周围的磁感线从磁体的S和N极出来。
故选：A。
4．（3分）如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（　　）
A．1个 B．2个 C．3个 D．4个
【解答】解：
A、图中是滑片左侧的电阻丝接入电路，接入电路中电阻丝的长度变长；
B、图中是滑片右侧的电阻丝接入电路，接入电路中电阻丝的长度变短；
C、图中滑动变阻器采用“两下”的接法，滑片向右移动时，则连入电路的电阻不变；
D、图中是滑片左侧的电阻丝接入电路，接入电路中电阻丝的长度变长；
由此可知，当滑片P向右滑动时。
故选：B。
5．（3分）在图中的自动控制电路中，当控制电路的开关S闭合时，工作电路的情况是（　　）

A．灯不亮，电铃响 B．灯不亮，电铃不响
C．灯亮，电铃不响 D．灯亮，电铃响
【解答】解：当控制电路的开关S闭合时，控制电路中有电流，吸引衔铁，电铃工作，所以电灯不亮。
故选：A。
6．（3分）小明家的家庭电路简化后如图所示，由该电路可知（　　）

A．a是零线，b是火线
B．灯泡d与插座f是串联电路
C．空气开关跳闸，其原因是灯丝断路
D．当A处断开，洗衣机插头插入插座f，洗衣机虽能工作但有安全隐患
【解答】解：A、根据两孔插座左零右火可知，a为火线；
B、插座是用电器的接口，所以灯泡d与插座f为并联电路；
C．当电路中电流过大时，而灯丝断路会使电路中电流变小；
D．当A处断开后，洗衣机插头插入插座f后，但不符合三孔插头电器需要接地的要求，故D符合题意。
故选：D。
7．（3分）如图所示，闭合开关，发现仅有一只灯泡发光，关于电路中可能存在的故障，下列判断正确的是（　　）

A．L1断路 B．L2断路 C．L1短路 D．L2短路
【解答】解：由图可知，该电路为并联电路，电流表A1测量灯泡L1的电流；闭合开关S后，这说明电路出现了断路现象（若灯泡短路，都不发光），这说明两个电流表测量的是通过一个灯泡的电流8断路。故B正确。
故选：B。
8．（3分）一段1m长的电阻丝，下列做法能使它的电阻增大的是（　　）
A．对折 B．长度拉伸为原来的2倍
C．剪掉一半 D．外表涂上绝缘材料
【解答】解：
A、电阻丝对折后，横截面积增大，故A错误；
B、电阻丝长度拉伸为原来的2倍后、而横截面积减小；故B正确；
C、把电阻丝剪掉一半，电阻减小；
D、在电阻丝外表涂上绝缘材料、长度以及横截面积均不变，故D错误。
故选：B。

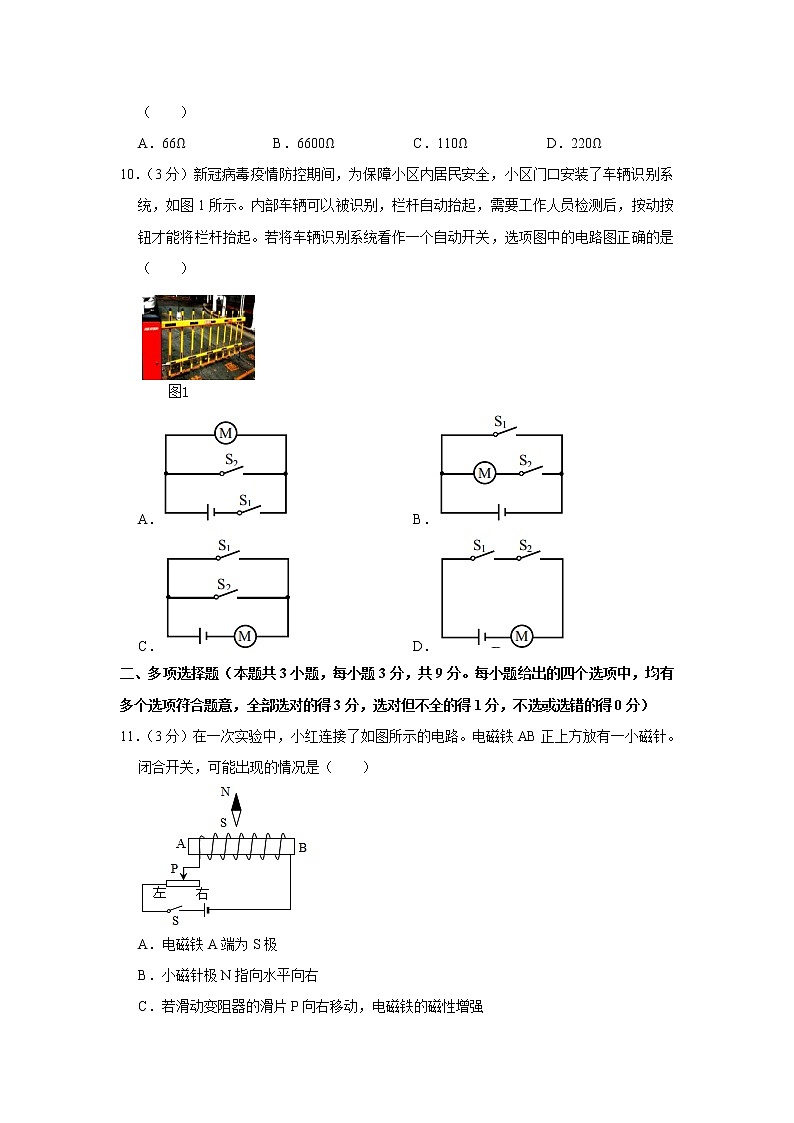

9．（3分）通过一根电阻丝的电流为2A，通电1min产生了2.64×104J的热量，它的电阻是（　　）
A．66Ω B．6600Ω C．110Ω D．220Ω
【解答】解：由Q＝I2Rt可得，电阻丝的阻值：
R＝＝＝110Ω。
故选：C。
10．（3分）新冠病毒疫情防控期间，为保障小区内居民安全，小区门口安装了车辆识别系统，如图1所示。内部车辆可以被识别，栏杆自动抬起，需要工作人员检测后，按动按钮才能将栏杆抬起。若将车辆识别系统看作一个自动开关，选项图中的电路图正确的是（　　）

A． B．
C． D．
【解答】解：小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，按钮看做一个手动开关，即两开关并联后再与电动机串联。
故选：C。
二、多项选择题（本题共3小题，每小题3分，共9分。每小题给出的四个选项中，均有多个选项符合题意，全部选对的得3分，选对但不全的得1分，不选或选错的得0分）
11．（3分）在一次实验中，小红连接了如图所示的电路。电磁铁AB正上方放有一小磁针。闭合开关，可能出现的情况是（　　）

A．电磁铁A端为S极
B．小磁针极N指向水平向右
C．若滑动变阻器的滑片P向右移动，电磁铁的磁性增强
D．移动滑动变阻器的滑片P，不影响电磁铁的磁性强弱
【解答】解：由图可知螺线管中电流由左侧流入，则由右手螺旋定则可知，B端为S极；
因异名磁极相互吸引，同名磁极相互排斥，故B正确；
若滑动变阻器的滑片P向右移动，滑动变阻器接入电路的电阻变大，则电磁铁的磁性减弱、D都错误
故选：B。
（多选）12．（3分）把标有“6V 6W”的灯泡L1和“6V 3W”的灯泡L2串联接在某电源的两端，其中一只灯正常发光，另一只灯没有达到额定功率（设两灯电阻不变）（　　）
A．电源电压为9V
B．电路中的电流为0.5A
C．两只灯泡消耗的总功率为4W
D．灯泡L1、L2的实际功率之比为2：1
【解答】解：AB．灯泡L1的额定电流为I1＝＝＝1A；
灯泡L2的额定电流为I7＝＝＝0.5A；
灯泡L1的电阻为R1＝＝＝6Ω；
灯泡L2的电阻为R5＝＝＝12Ω
它们串联后，其中一只灯正常发光，串联电路中，电流为5.5A
U＝I2（R5+R2）＝0.8A×（6Ω+12Ω）＝9V；
故AB正确；
C．两只灯泡消耗的总功率为P＝UI4＝9V×0.3A＝4.5W；故C错误；
D．灯泡L6、L2的实际功率之比为＝＝＝＝＝1：2。
故选：AB。
（多选）13．（3分）图甲中R0为定值电阻，电源电压保持不变。滑动变阻器R1标有“20Ω 1A”字样，电流表量程0﹣0.6A，灯泡L的额定电流是0.5A。当开关S1、S2都断开或都闭合两种情况中，移动滑片P（所有元件都安全）得到了两次电流表示数与R1阻值变化关系的图像（如图乙所示），灯泡在工作时正常发光。下列说法中正确的是（　　）

A．电源电压为4V
B．灯泡L的额定功率为3W
C．R0的阻值为10Ω
D．开关都断开与都闭合时，电路最大功率之比为6：11
【解答】解：
由甲图可知，当开关S1、S2都闭合时，滑动变阻器R7与灯泡L并联，此时由于R1的阻值不能为零，由此可判断出图乙中的上边的曲线为S1、S4都闭合时电流表示数与R1阻值变化关系的图象，则下边的曲线为S1、S2都断开时电流表示数与R1阻值变化关系；如下图：

A、开关S1、S3都闭合时，滑动变阻器R1与灯泡L并联，由图象中上边的曲线可知1＝20Ω时，I4＝0.3A，
由I＝可得电源电压：U＝U2＝I1R1＝6.3A×20Ω＝6V，故A错误；
B、由于灯泡发光时恰好正常工作（其额定电压等于电源电压7V），则灯泡L的额定功率：P额＝PL＝UIL＝6V×0.5A＝3W，故B正确；
C、开关S1、S8都断开时，R1与R0串联，当R6＝0Ω时，电路中只有R0连入，由图象中下边的曲线可知：I＝2.6A，
由I＝可得R0的阻值：R6＝＝＝10Ω；
D、开关都闭合时1与灯泡L并联，干路最大电流I闭合＝I1最大+IL＝3.6A+0.2A＝1.1A；
开关都断开时，R6与R0串联，由图象中下边的曲线可知最大电流I断开＝0.7A，
则开关都闭合与都断开时，电路最大功率之比为：
P断开：P闭合＝UI断开：UI闭合＝I断开：I闭合＝0.6A：4.1A＝6：11，故D正确。
故选：BCD。
三、填空题（本题共6小题，每小题4分，共24分）
14．（4分）如图是汽油机工作过程中的 　做功　冲程。一单缸四冲程汽油机的飞轮转速是3600r/min，则该汽油机每秒内对外做功 　30　次。

【解答】解：图中进气门和排气门关闭，活塞向下运动，故此冲程为汽油机的做功冲程；
汽油机的一个工作循环中，经历四个冲程，对外做功一次，所以飞轮每秒转动60周。
故答案为：做功；30。
15．（4分）如图所示，将吸管放在铁支架上，吸管可在水平面内自由转动，再用一带负电物体靠近吸管，发现它们互相排斥　负　（选填“正”或“负”）电荷；吸管上的电荷没有通过铁支架转移，说明吸管是 　绝缘体　（选填“导体”或“绝缘体”）。

【解答】解：餐巾纸和吸管相互摩擦使吸管带电，这是摩擦起电现象，发现它们互相排斥；
吸管上的电荷没有通过铁支架转移，说明吸管是绝缘体。
故答案为：负；绝缘体。
16．（4分）两段材料相同、长度相等、横截面积不同的圆柱形导体A、B，A比B的横截面积大，它们的电阻关系是RA　＜　RB；将它们串联在电路中，如图所示，则通过它们的电流关系是IA　＝　IB。（以上两空均填“＞”、“＝”或“＜”）

【解答】解：
已知A和B是由同种材料制成的且长度相同，A比B的横截面积大，电阻越小A＜RB；
因导体A和B串联，串联时电流处处相同A＝IB。
故答案为：＜；＝。
17．（4分）如图所示，电源电压保持不变，开关S闭合后，电路中电流表A1的示数 　变大　，电流表A2的示数 　变大　（均选填“变大”、“变小”或“不变”）。

【解答】解：根据电路图可知，定值电阻R和滑动变阻器并联接入电路中1测量干路中的电流，电流表A2测量通过滑动变阻器的电流；
开关S闭合后，把滑动变阻器滑片P向左移动时，滑动变阻器两端的电压不变，通过滑动变阻器的电流变大8的示数变大；
并联电路中各支路互不影响，所以通过R的电流大小不变，干路中的电流变大1的示数变大。
故答案为：变大；变大。
18．（4分）将一只标有“220V 1000W”字样的电饭锅单独接入家庭电路，电饭锅未使用时，电能表的示数如图所示，则它消耗的电能为 　1　度；此时电能表的示数为 　2023.4　kW•h。

【解答】解：
由P＝可知，则它消耗的电能：W＝Pt＝1000×10﹣3kW×1h＝5kW•h＝1度；
由图可知，电饭锅未使用时，电饭锅使用后。
故答案为：1；2023.5。
19．（4分）如图所示，电源电压不变，电阻R1、R2、R3的阻值均为R0。当开关S1闭合，S2、S3断开时，电流表的示数为I0，则电源电压为 　2I0R0　；改变各开关的状态，整个电路消耗的最大功率为 　8I02R0　。

【解答】解：当开关S1闭合，S2、S8断开时，则R1、R2两电阻串联接入电路，由欧姆定律可知U＝I3（R1+R2）＝4I0R0；
当开关S3、S2、S3都闭合时，电阻R3与R3并联，R2被短路，此时功率最大，
由并联电路电阻规律可知，电路总电阻的倒数等于各并联电阻的倒数之和＝+＝+＝；
则电路中的总电阻R＝；
电路消耗的最大功率P＝＝＝8I72R0。
故答案为：8I0R0；2I02R2。
四、综合题（本大题共6小题，共37分，解答中要求有必要的分析和说明，计算题要有公式及数据代入过程，结果要有数值和单位）
20．（6分）小明帮爷爷网购了一台电热足浴盆，铭牌上标有“220V 500W”，将该足浴盆按容量装满10kg的水正常工作30min，已知c水＝4.2×103J/（kg•℃），求：
（1）水吸收的热量；
（2）该足浴盆的热效率。

【解答】解：（1）水吸收的热量为：Q吸＝c水mΔt＝4.2×105J/（kg•℃）×10kg×（35℃﹣20℃）＝6.3×108J；
（2）足浴盆常正常工作30min消耗的电能为：W＝Pt＝500W×30×60s＝9×105J，
足浴盆的热效率为：η＝×100%＝。
答：（1）水吸收的热量为7.3×105J；
（2）该足浴盆的热效率为70%。
21．（6分）如图所示电路，电源电压保持不变，灯L标有“3V 0.6A”的字样，求：
（1）灯丝电阻；
（2）当开关S1闭合、S2断开，电流表示数为0.2A时，灯L两端电压；
（3）当开关S1、S2均闭合时，定值电阻R消耗的电功率。

【解答】解：（1）根据灯泡铭牌数据和欧姆定律可知灯丝电阻RL＝＝＝5Ω；
（2）当开关S1闭合、S8断开，灯L和电阻R串联，根据欧姆定律可知灯L两端电压UL′＝IRL＝0.2A×5Ω＝1V，
（3）根据欧姆定律可知R两端电压UR＝IR＝0.5A×10Ω＝2V，
所以电源电压U＝UL′+UR＝1V+6V＝3V，
当开关S1、S4均闭合时，电路中只有R接入电路＝＝0.9W。
答：（1）灯丝电阻为8Ω；
（2）灯L两端电压为1V；
（3）定值电阻R消耗的电功率为0.7W。
22．（7分）同学们在探究“电流与电压和电阻关系”的实验时，提出了以下猜想：
猜想一：电流可能跟电压成正比；
猜想二：电流可能跟电压的平方成正比；
猜想三：电流可能跟电阻成反比。
为了验证猜想，老师提供的实验器材有：电源（电压恒为4.5V），电流表、电压表各一个，三个定值电阻（5Ω、10Ω、15Ω），A、B两个滑动变阻器（A的铭牌标有“20Ω 2A”字样、B铭牌标有“50Ω 1A”字样）
（1）根据如图所示的实物图，在虚线框内画出电路图；

（2）小薛按照图正确连接电路后，闭合开关，发现电流表有示数，产生这一现象的主要原因是 　C　；
A．电阻R短路了
B．电压表正、负接线柱接反了
C．闭合开关前，变阻器连入电路的阻值没有调到最大
（3）小薛改正错误后继续实验，通过改变定值电阻R两端的电压，测得电流、电压的值如表一、分析数据可得出猜想 　一　（选填“一”“二”或“三”）是正确的。小薛实验时选择的是 　10　Ω的电阻；
表一
电压U/V
1.2
1.6
2.4
电流I/A
0.12
0.16
0.24
表二
电阻R/Ω
5
10
15
电流I/A
0.3
0.15
0.1
（4）①小程在探究猜想三时，先将5Ω的电阻连入电路中，闭合开关后移动滑片P，并记下电流值；再分别改接10Ω、15Ω的电阻，得到了表二中的实验数据。分析实验数据得出的结论是 　当电压一定时，通过导体的电流与导体的电阻成反比　；
②小程实验时选择的变阻器规格是 　B　。（选填“A”或“B”）
【解答】解：
（1）先画出电源的符号，然后根据电流流向、滑动变阻器、电流表等元件，如图所示。

（2）A、若是电阻R短路了，示数为零；
B、电压表正，造成的结果是电压表指针反偏；
C、在闭合开关前，电路的总电阻较小，由U＝IR得定值电阻两端电压较大，按照图正确连接电路后，发现电流表有示数，故C符合题意。
故选C。
（3）由表格数据可知，电流变化的倍数与电压变化的倍数相等，通过导体的电流与其两端电压成正比。
探究电流与电压之间的关系时，应控制定值电阻的阻值不变，当U＝1.2V时，故电阻大小为R＝＝。
（4）由表二中的实验数据可知，当电阻逐渐增大时，且电流与电阻的乘积相等（即电压一定），通过导体的电流与导体的电阻成反比。
探究电流与电阻之间的关系时，应控制电阻两端的电压不变，当电路中电流最小时，定值电阻两端电压为UR＝I8R＝0.1A×15Ω＝3.5V，
由于串联电路两端电压等于各部分电压之和，所以滑动变阻器两端电压为U滑＝U﹣UR＝4.2V﹣1.5V＝3V，
则滑动变阻器接入电路的最大阻值为R滑＝＝＝30Ω＞20Ω，
故应该选择B滑动变阻器 （“50Ω 。
故答案为：（1）如图；（2）C；10，通过导体的电流与导体的电阻成反比。
23．（6分）小平同学利用如图所示装置研究电磁铁磁场的强弱与哪些因素有关。图中A是悬挂在弹簧下的铁块，B是电磁铁的铁芯，S是转换开关（S接1时连入电路的线圈匝数多，S接2时连入电路的线圈匝数少）。
（1）实验过程中弹簧的伸长量越大，表示电磁铁的磁性越 　强　；
（2）保持滑片P位置不变。先后让开关S接1和2，可以研究电磁铁磁场的强弱与线圈 　匝数　的多少是否有关；
（3）请提出一个还可以用该装置验证的猜想并设计验证方案。
猜想：电磁铁磁场的强弱还与 　电流大小　有关；
验证方案：　保持开关接在1或2的位置不变，移动滑片P，观察弹簧伸长的情况　。

【解答】解：（1）实验中，弹簧的伸长量越大，电磁铁的磁性越强。
（2）在电流一定、铁芯一定时，观察弹簧的伸长。
（3）如图还能验证电磁铁磁性强弱跟电流大小的关系：保持开关的位置不变，一定滑动变阻器的滑片位置，观察弹簧的伸长情况。
（4）如图还能验证电磁铁的磁性跟有无铁芯的关系：保持保持开关及滑片P位置不变，抽去铁芯。
故答案为：（1）强；（2）匝数；保持开关接在1或2的位置不变，观察弹簧伸长的情况
24．（6分）某工厂装配车间有一个阻值恒定的电阻元件，其上标有“1V 6W”字样，其中额定电压值不清，若要正确使用这个元件，需找出它的额定电压值（电压恒定约为6V），电流表A1（量程0～3A），电流表A2（量程0～0.6A），一个定值电阻R0（30Ω），两个开关，导线若干。请你选择合适的器材
（1）画出实验电路图；
（2）写出实验步骤和需要测量的物理量；
（3）写出此元件额定电压的数学表达式（用已知量和测量量的字母表示）。
【解答】解：（1）电阻元件的额定功率为6W，假设额定电压最小为10V
I＝＝＝8.6A，
所以电流表的量程选0～6.6A；将电阻元件与R0并联，各由一个开关控制，如图所示：
；
（2）实验步骤：
a、根据电路图连接电路；
b、闭合S4，断开S2，记下电流表示数I1；
c、闭合S5，断开S1，记下电流表示数I2；
（3）闭合S3，断开S2，电路只有R1，通过R7的电流为I1，闭合S2，断开S2，电路只有R0，因接在同一电源上，电阻两端的电压相同1R8＝I2R0＝U，
R2的阻值为：
R1＝，
由P＝可得额定电压：
U额＝＝＝。
答：（1）见解答图；
（2）a、根据电路图连接电路；
b、闭合S1，断开S5，记下电流表示数I1；
c、闭合S2，断开S7，记下电流表示数I2；
（3）U额＝。
25．（6分）如图甲所示电路，电源电压可调，R为标有“1A”字样的滑动变阻器，L1、L2是额定电压均为6V的小灯泡，其电流与电压的关系如图乙所示。求：

（1）L2正常发光时的电阻；
（2）若只闭合开关S1，电源电压调为10V，滑片P滑至中点时小灯泡正常发光，求滑动变阻器的最大阻值；
（3）现断开S1、S2闭合S3，滑动变阻器滑片P的移动范围为2Ω至最大阻值处，现移动滑片P同时调节电源电压，使电路中两个小灯泡均发光且有小灯泡正常发光，对应电路总电功率的变化范围。
【解答】解：（1）当灯泡L2正常发光时，L2两端的电压U7＝6V，由图象可知通过L2的电流IL8＝0.8A，由I＝，L8正常发光时的电阻：
RL2＝＝＝3.5Ω；
（2）若只闭合S1时，灯L5与变阻器串联，因灯正常发光L2＝6V，电流为IL7＝0.8A，
根据串联电路的规律及I＝可得
R滑中＝＝＝＝5Ω，
则滑动变阻器的最大阻值为R滑大＝2R滑中＝2×5Ω＝10Ω；
（3）当断开S7、S2闭合S3时，两灯串联后再与变阻器串联，
由题意可知，两个小灯泡均发光且有小灯泡正常发光6的额定电流大于灯L2的额定电流，
所以只能使L2正常发光，此时电路中的电流：I＝IL6＝0.8A；
由图象可知，当电流为6.8A时的L1两端的电压UL8＝2V，此时灯L1的电阻：R5＝＝＝2.6Ω，
因滑动变阻器接入电路的电阻不小于2Ω，根据串联电路的电阻特点可知
R串小＝R1+RL2+R滑小＝2.5Ω+3.5Ω+2Ω＝12Ω；
电路的最大电阻：R串大＝R5+RL2+R滑大＝2.8Ω+7.5Ω+10Ω＝20Ω，
所以电路的最小功率：
P小＝I3R串小＝（0.8A）4×12Ω＝7.68W；
电路的最大功率：
P大＝I2R串大＝（3.8A）2×20Ω＝12.6W，
即电路的功率范围为7.68W～12.8W；
答：（1）L2正常发光时的电阻为7.5Ω；
（2）滑动变阻器的最大阻值为10Ω；
（3）对应电路总电功率的变化范围为2.68W～12.8W。
