11.1 杠杆
一、选择题

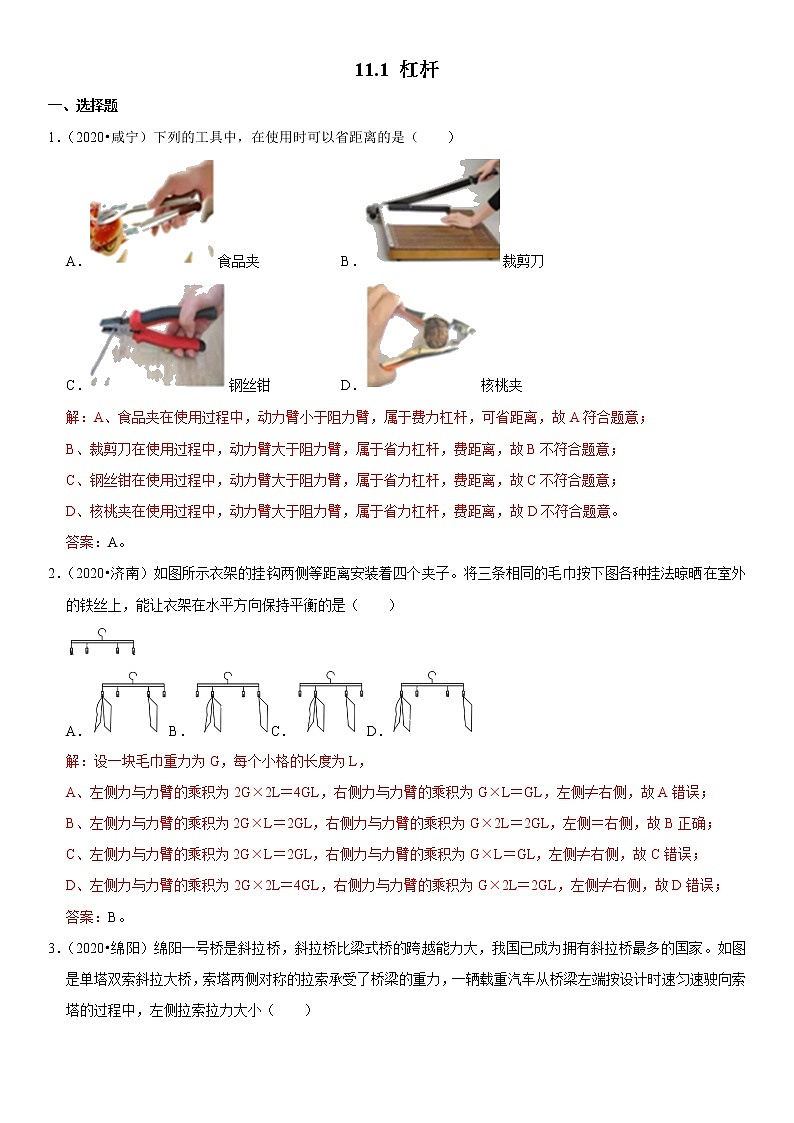

1．（2020•咸宁）下列的工具中，在使用时可以省距离的是（　　）
A．食品夹 B．裁剪刀
C．钢丝钳 D．核桃夹
解：A、食品夹在使用过程中，动力臂小于阻力臂，属于费力杠杆，可省距离，故A符合题意；
B、裁剪刀在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故B不符合题意；
C、钢丝钳在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故C不符合题意；
D、核桃夹在使用过程中，动力臂大于阻力臂，属于省力杠杆，费距离，故D不符合题意。
答案：A。
2．（2020•济南）如图所示衣架的挂钩两侧等距离安装着四个夹子。将三条相同的毛巾按下图各种挂法晾晒在室外的铁丝上，能让衣架在水平方向保持平衡的是（　　）

A．B．C．D．
解：设一块毛巾重力为G，每个小格的长度为L，
A、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故A错误；
B、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×2L＝2GL，左侧＝右侧，故B正确；
C、左侧力与力臂的乘积为2G×L＝2GL，右侧力与力臂的乘积为G×L＝GL，左侧≠右侧，故C错误；
D、左侧力与力臂的乘积为2G×2L＝4GL，右侧力与力臂的乘积为G×2L＝2GL，左侧≠右侧，故D错误；
答案：B。

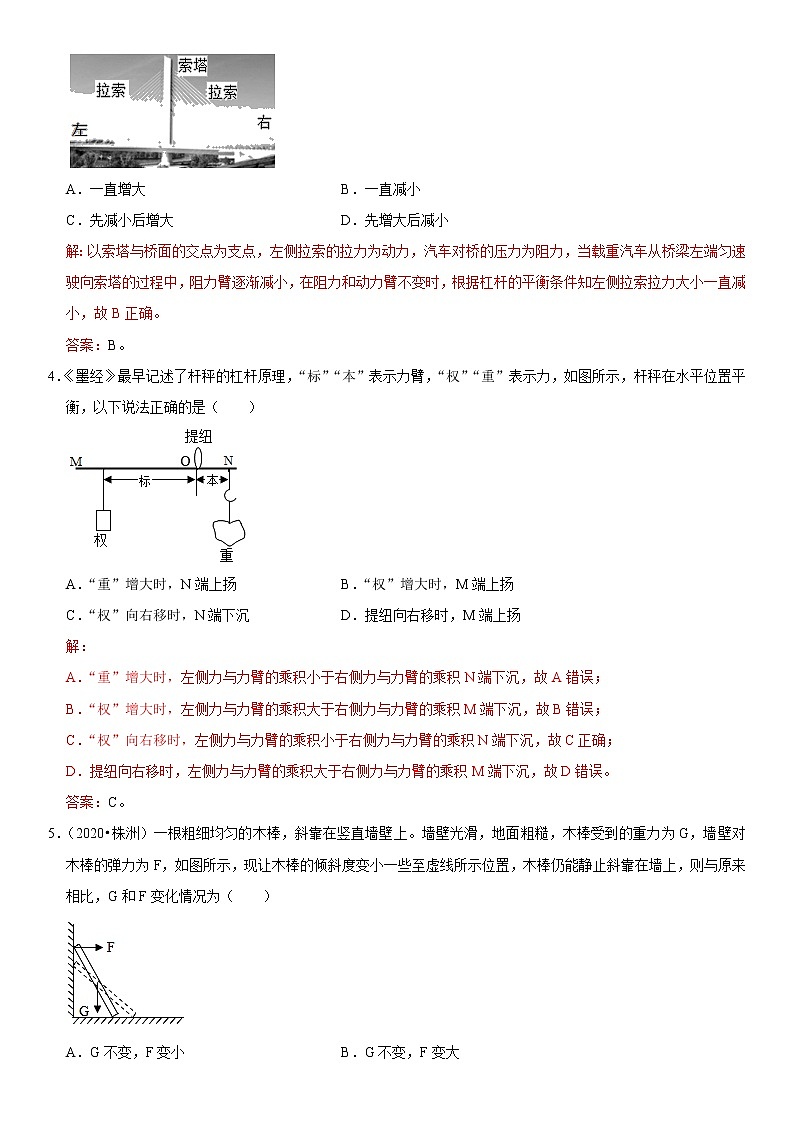

3．（2020•绵阳）绵阳一号桥是斜拉桥，斜拉桥比梁式桥的跨越能力大，我国已成为拥有斜拉桥最多的国家。如图是单塔双索斜拉大桥，索塔两侧对称的拉索承受了桥梁的重力，一辆载重汽车从桥梁左端按设计时速匀速驶向索塔的过程中，左侧拉索拉力大小（　　）

A．一直增大 B．一直减小
C．先减小后增大 D．先增大后减小
解：以索塔与桥面的交点为支点，左侧拉索的拉力为动力，汽车对桥的压力为阻力，当载重汽车从桥梁左端匀速驶向索塔的过程中，阻力臂逐渐减小，在阻力和动力臂不变时，根据杠杆的平衡条件知左侧拉索拉力大小一直减小，故B正确。
答案：B。
4．《墨经》最早记述了杆秤的杠杆原理，“标”“本”表示力臂，“权”“重”表示力，如图所示，杆秤在水平位置平衡，以下说法正确的是（　　）

A．“重”增大时，N端上扬 B．“权”增大时，M端上扬
C．“权”向右移时，N端下沉 D．提纽向右移时，M端上扬
解：
A．“重”增大时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故A错误；
B．“权”增大时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故B错误；
C．“权”向右移时，左侧力与力臂的乘积小于右侧力与力臂的乘积N端下沉，故C正确；
D．提纽向右移时，左侧力与力臂的乘积大于右侧力与力臂的乘积M端下沉，故D错误。
答案：C。
5．（2020•株洲）一根粗细均匀的木棒，斜靠在竖直墙壁上。墙壁光滑，地面粗糙，木棒受到的重力为G，墙壁对木棒的弹力为F，如图所示，现让木棒的倾斜度变小一些至虚线所示位置，木棒仍能静止斜靠在墙上，则与原来相比，G和F变化情况为（　　）

A．G不变，F变小 B．G不变，F变大
C．G变化，F变小 D．G变化，F变大

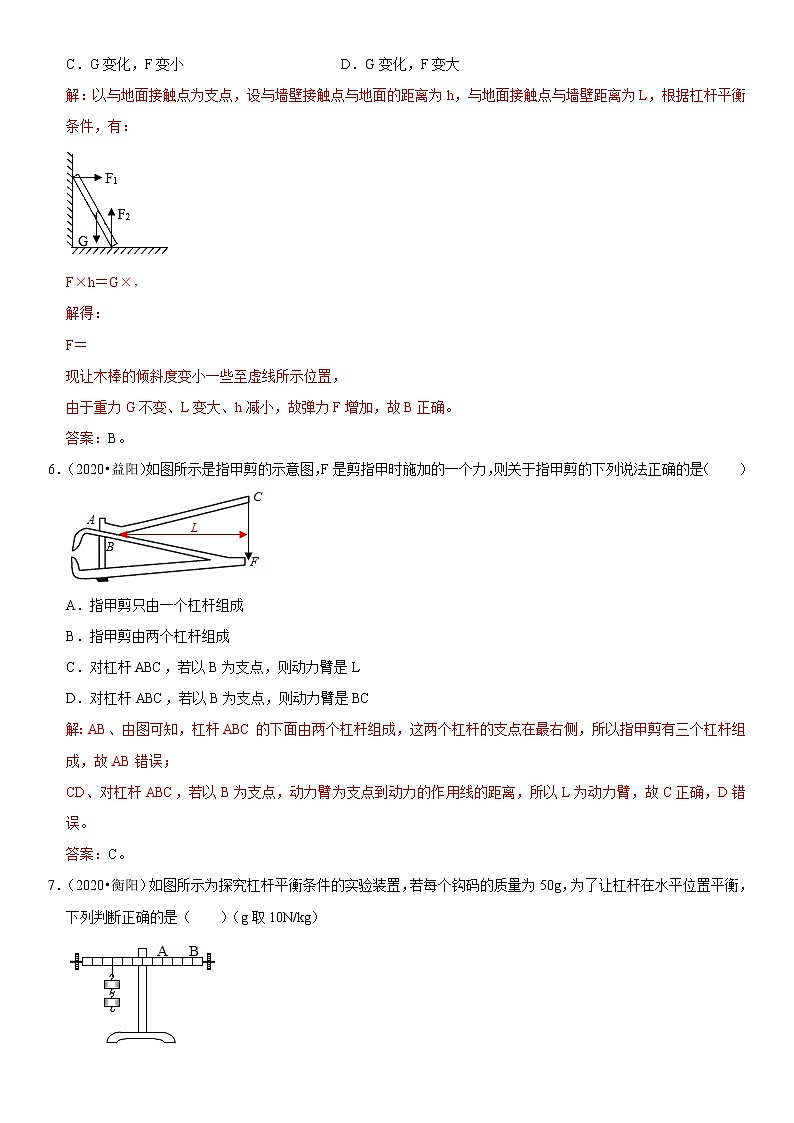

解：以与地面接触点为支点，设与墙壁接触点与地面的距离为h，与地面接触点与墙壁距离为L，根据杠杆平衡条件，有：

F×h＝G×，
解得：
F＝
现让木棒的倾斜度变小一些至虚线所示位置，
由于重力G不变、L变大、h减小，故弹力F增加，故B正确。
答案：B。
6．（2020•益阳）如图所示是指甲剪的示意图，F是剪指甲时施加的一个力，则关于指甲剪的下列说法正确的是（　　）

A．指甲剪只由一个杠杆组成
B．指甲剪由两个杠杆组成
C．对杠杆ABC，若以B为支点，则动力臂是L
D．对杠杆ABC，若以B为支点，则动力臂是BC
解：AB、由图可知，杠杆ABC的下面由两个杠杆组成，这两个杠杆的支点在最右侧，所以指甲剪有三个杠杆组成，故AB错误；
CD、对杠杆ABC，若以B为支点，动力臂为支点到动力的作用线的距离，所以L为动力臂，故C正确，D错误。
答案：C。
7．（2020•衡阳）如图所示为探究杠杆平衡条件的实验装置，若每个钩码的质量为50g，为了让杠杆在水平位置平衡，下列判断正确的是（　　）（g取10N/kg）

A．在A点挂4个钩码能使杠杆平衡
B．在B点用弹簧测力计竖直向下拉，当示数为0.5N时，能使杠杆平衡
C．用弹簧测力计在B点拉，无论如何改变用力方向都要省力
D．用弹簧测力计在A点拉，无论如何改变用力方向都要费力
解：每个钩码重力为F＝0.05kg×10N/kg＝0.5N，设每个小格长度为L，则支点左侧力与力臂的乘积为：1N×3L＝3N×L；
A、在A点挂4个钩码时，杠杆右侧力与力臂的积为：2N×2L＝4N×L＞3N×L，杠杆不能平衡，故A错误；
B、在B点用弹簧测力计竖直向下拉，当示数为0.5N时，杠杆右侧力与力臂的积为：0.5N×5L＝2.5N×L＜3N×L，杠杆不能平衡，故B错误；
C、用弹簧测力计在B点用弹簧测力计竖直向下拉，根据杠杆平衡条件知，1N×3L＝F×5L，最小拉力为0.6N；当力的方向改变时，力臂减小，使力臂小于3L时，拉力要大于1N，杠杆费力，用弹簧测力计在B点拉，当力臂为3L时，拉力为1N．根据杠杆平衡条件知，当改变用力方向，使力臂小于3L时，拉力要大于1N，杠杆才能平衡，要费力，故C错误；
D、用弹簧测力计在A点用弹簧测力计竖直向下拉，根据杠杆平衡条件知，1N×3L＝F×2L，最小拉力为1.5N；当力的方向改变时，力臂减小，无论如何改变用力方向力都要大于1.5N，都要费力，故D正确。
答案：D。
8．（2019•沈阳）如图所示，用一个直杆把飞机机翼模型固定在轻质杠杆上，直杆始终与杠杆垂直。用同一弹簧测力计在a、b、c几种不同情形下拉杠杆，使杠杆始终在水平位置平衡。下列说法中正确的是（　　）

A．测力计在a位置时的示数比模型和直杆的总重大
B．测力计从a位置转到b位置后，比a位置的示数小
C．测力计从a位置移至c位置后，比a位置的示数大
D．测力计在c位置时，对模型水平向右吹风，示数变大
解：由题可知，阻力等于模型和直杆的总重G，由于直杆始终与杠杆垂直，所以阻力臂L2始终不变，
ABC、由图可知，用同一弹簧测力计在a、b、c几种不同情形下拉杠杆A时，其力臂分别为La、Lb、Lc，如图所示：

由图可知：Lc＞La＞Lb，
由杠杆原理可知G×L2＝F×L可知，F＝，即L越大，F越小，可得：Fb＞Fa＞Fc，故A正确，BC均不正确；
D、测力计在c位置时，对模型水平向右吹风，模型上方的流速比下方大，流速大的地方压强小，可知阻力减小，由题可知，阻力臂与动力臂不变，由杠杆原理可得动力变小，即测力计示数变小，故D不正确。
答案：A。
9．（2019•鄂尔多斯）如图轻杆（不计杠杆重力），O为支点，物重为30N，OA：AB＝1：2，在竖直向上的拉力作用下始终保持平衡状态。下列说法，正确的是（　　）

A．该杠杆与镊子类型相同
B．图甲位置时，拉力大小为15N
C．图甲位置时，若仅增加物重，则拉力的变化量与物重的变化量之比为3：1
D．如图乙保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变
解：A、根据图示可知，动力臂大于阻力臂，因此为省力杠杆；而镊子使用时，动力臂小于阻力臂，是费力杠杆，因此它们的类型不同，故A错误；
B、已知物重为30N，OA：AB＝1：2；由杠杆平衡条件可得：F×OB＝G×OA
解得：F＝＝＝＝10N，故B错误；
C、图甲位置时，若仅增加物重，则（F+△F）×OB＝（G+△G）×OA，显然拉力的变化量与物重的变化量之比等于OA与OB的比值，故C错误；
D、保持拉力方向不变，将轻杆匀速提到虚线位置，其力臂如图所示：

OB′为动力臂，OA′为阻力臂，阻力不变为G，
因为△OA′A∽△OB′B，所以OA′：OB′＝OA：OB＝1：3
由杠杆平衡条件可知，F′×OB′＝G×OA′，
F′＝＝＝10N；由此可知保持拉力方向不变，将轻杆匀速提到虚线位置，拉力不变，故D正确。
答案：D。
10．（2020•河池）如图所示，轻质木杆AC可以绕O点转动，AB：OB＝4：1，A端挂着重为300N的物体G，为了使木杆保持水平位置平衡，且物体G对水平地面的压力为100N，需要在B点施加竖直向下的力的大小为（　　）

A．400N B．600N C．800N D．1200N
解：G的重力为300N；物体G对水平地面的压力为100N，则杠杆的A端对物体的拉力为：F'＝300N﹣100N＝200N；
AB：OB＝4：1，则AO：OB＝3：1；
根据杠杆的平衡条件可知：F'×OA＝F×OB，则F＝＝200N×＝600N。
答案：B。
11．（2020•遂宁）小华发现一只虫子在长50cm、质量10g的刻度尺上向右爬行，她将刻度尺右端伸出水平课桌边缘23cm，如图所示，当虫子爬行到距刻度尺右端3cm处时，刻度尺刚好翻转，由此计算出虫子的质量约为（　　）（g＝10N/kg。刻度尺质量分布均匀，不考虑虫子的长度）

A．1g B．3g C．7g D．10g
解：由题意可知，刻度尺的重心在25cm处，刻度尺刚好翻转时与桌沿的接触点为支点，则刻度尺重力的力臂为：L1＝25cm﹣23cm＝2cm；
虫子重力的力臂为：L2＝23cm﹣3cm＝20cm；
由杠杆平衡条件F1×L1＝F2×L2，重力公式G＝mg得：
G尺×L1＝G虫×L2，
m尺g×L1＝m虫g×L2，
10g×2cm＝m虫×20cm，
m虫＝1g。
答案：A。
12．（2020•达州）一轻质不等臂杠杆AOB的左右两端分别吊着一实心铝块和铜块，此时杠杆在水平位置平衡。现将铝块、铜块同时浸没在水中，如图所示。已知ρ水＝1.0×103kg/m3，ρ铝＝2.7×103kg/m3，ρ铜＝8.9×103kg/m3，则下列判断正确的是（　　）

A．A端下降 B．B端下降 C．仍然平衡 D．无法判断
解：
如图，杠杆处于平衡状态，根据杠杆平衡条件得，
G铝×OA＝G铜×OB，
ρ铝gV铝×OA＝ρ铜gV铜×OB﹣﹣﹣﹣①，
ρ铝＜ρ铜，
V铝×OA＞V铜×OB﹣﹣﹣﹣②，
现将铝块、铜块同时浸没在水中，由阿基米德原理F浮＝ρ水gV排＝ρ水gV物，
故此时作用在杠杆左、右两端的力分别为：
FA＝ρ铝gV铝﹣ρ水gV铝，
FB＝ρ铜gV铜﹣ρ水gV铜，
FA×OA﹣FB×OB＝（ρ铝gV铝﹣ρ水gV铝）×OA﹣（ρ铜gV铜﹣ρ水gV铜）×OB＝ρ铝gV铝×OA﹣ρ水gV铝×OA﹣ρ铜gV铜×OB+ρ水gV铜×OB，
由①知，FA×OA﹣FB×OB＝ρ水gV铜×OB﹣ρ水gV铝×OA＝ρ水g（V铜×OB﹣V铝×OA）﹣﹣﹣﹣③。
由②③知，FA×OA﹣FB×OB＜0，
FA×OA＜FB×OB，
故B端下沉，只有B正确。
答案：B。
13．（2019•贵阳）如图所示是吊车正在起吊货物的示意图。该装置通过液压伸缩撑杆推动吊臂并使吊臂绕O点转动，从而通过钢绳将货物缓慢吊起。假设撑杆对吊臂的作用力始终与吊臂垂直，仅通过转动吊臂提升货物的过程中，则下列分析正确的是（　　）

A．撑杆对吊臂的作用力不断增大
B．钢绳对吊臂的作用力不断增大
C．撑杆对吊臂的作用力的力臂不断增大
D．钢绳对吊臂的作用力的力臂不断减小
解：（1）伸缩撑杆对吊臂的支持力的作用点在吊臂上，方向垂直于吊臂向上，过支持力的作用点，沿支持力的方向画一条有向线段，用F表示，然后从支点O向力的作用线做垂线段，垂线段L即为其力臂，如图所示：

（2）吊车吊起货物的过程中，阻力为重力，重力不变，阻力不变；阻力臂减小；动力臂不变，动力减小，所以支持力逐渐变小，故ABC错误，D正确。
答案：D。
14．（2019•达州）如图所示，轻质杠杆AB可绕O点转动，当物体C浸没在水中时杠杆恰好水平静止，A、B两端的绳子均不可伸长且处于张紧状态。已知C是体积为1dm3、重为80N的实心物体，D是边长为20cm、质量为20kg的正方体，OA：OB＝2：1，圆柱形容器的底面积为400cm2（g＝10N/kg），则下列结果不正确的是（　　）

A．物体C的密度为8×103kg/m3
B．杠杆A端受到细线的拉力为70N
C．物体D对地面的压强为1.5×103Pa
D．物体C浸没在水中前后，水对容器底的压强增大了2×103Pa
解：
A、物体C的质量：
mC＝＝＝8kg；
物体C的密度：
ρC＝＝＝8×103kg/m3，故A正确；
B、物体C排开水的体积：
V排＝VC＝1×10﹣3m3，
受到的浮力：
F浮＝ρ水gV排＝1×103kg/m3×10N/kg×1×10﹣3m3＝10N；
杠杆A端受到的拉力：
FA＝GC﹣F浮＝80N﹣10N＝70N，故B正确；
C、由杠杆平衡条件F1L1＝F2L2 得：
FA×OA＝FB×OB，
则杠杆B端受到细线的拉力：
FB＝×FA＝×70N＝140N，
由于力的作用是相互的，杠杆B端对D的拉力：
F拉＝FB＝140N，
D对地面的压力：
F压＝GD﹣FB＝mDg﹣F拉＝20kg×10N/kg﹣140N＝60N，
D对地面的压强：
p＝＝＝1.5×103Pa，故C正确；
D、物体C浸没在水中前后，水的深度变化：
△h＝＝＝＝2.5cm＝0.025m，
水对容器底的压强增大值：
△p＝ρ水g△h＝1×103kg/m3×10N/kg×0.025m＝2.5×102Pa，故D错。
答案：D。
二、填空题
15．（2020•宁夏）如图是同学们常用的燕尾夹，AB＝BC，当用力摁住C点打开该夹子时，可把　B　点看作支点，此时夹子可近似看作　等臂　杠杆（选填“省力”、“费力”或“等臂”）。

解：当用力摁住C点打开该夹子时，AC是围绕B点转动的，故B为支点；由于AB＝BC，故动力臂等于阻力臂，为等臂杠杆。
答案：B；等臂。
16．（2020•常德）农忙时节小明帮爷爷挑谷子，初次干农活的他在左筐中装了20kg，右筐中装了25kg，如果扁担的长度为1.8m，则他在距扁担左端　1　m处将谷子挑起来才能使挑担水平（扁担和筐的重力均不考虑）；为了方便行走，小明将两筐谷子同时向内移动了0.1m，则需要　右　筐（选填“左”“或“右”）增加约　0.7　kg（保留1位小数）谷子，才能基本保持挑担水平。
解：
（1）由题意可知，左、右两筐中谷子的重力分别为：
G左＝m左g＝20kg×10N/kg＝200N，G右＝m右g＝25kg×10N/kg＝250N，
因扁担和筐的重力均不考虑，可设挑担水平平衡时，他在距扁担左端为L，则右侧部分距扁担1.8m﹣L，
由杠杆的平衡条件可得：G右（1.8m﹣L）＝G左L，
则L＝×1.8m＝×1.8m＝1m；
（2）小明将两筐谷子同时向内移动了0.1m时，左、右两筐重力的力臂分别为：
L左＝L﹣△L＝1m﹣0.1m＝0.9m，L右＝1.8m﹣L﹣△L＝1.8m﹣1m﹣0.1m＝0.7m，
则G右L右＝250N×0.7m＝175N•m，G左L左＝200N×0.9m＝180N•m，
由G右L右＜G左L左可知，要保持挑担水平，应向右筐增加谷子，设其质量为m，则其重力为mg，
由杠杆的平衡条件可得：（G右+mg）L右＝G左L左，即（250N+m×10N/kg）×0.7m＝200N×0.9m，
解得：m≈0.7kg。
答案：1；右；0.7。
17．（2019•日照）如图，OA为长2m的轻杆，与固定在竖直墙面上的光滑转轴相连接。将一重为30N的物体用轻绳拴在OA的中点B处，用垂直于OA的力F拉住轻杆，静止在图示位置，则F＝　7.5　N。

解：
图中杠杆以O点为支点，因动力F垂直于OA，则动力臂L1＝OA＝2m，
重物用轻绳拴在OA的中点B处，由几何知识可得阻力臂L2＝OA×sin30°＝×2m×＝0.5m，
根据杠杆平衡条件得：FL1＝GL2，
则：F＝＝＝7.5N。
答案：7.5。
18．（2019•安顺）如图所示，用固定在竖直墙上的直角三角形支架ABC放置空调室外机，已知AB长40cm，BC长50cm。室外机的质量为30kg，室外机的重力作用线正好通过AB中点，则A处钉受到的水平拉力F为　200　N（支架重力不计）。为了安全，从力学的角度分析，室外机的位置应尽量　靠近　（选填“靠近”或“远离”）墙壁。

解：由勾股定理可得，AC＝＝＝30cm。
由题意可知，以C为支点，ABC是一个杠杆。AC为A处螺钉水平拉力的力臂，室外机对其压力的力臂为AB长的，
由杠杆平衡条件可得：F×AC＝G×AB；
即：F×30cm＝300N××40cm；
解得：F＝200N；
为了安全，应减小A处的拉力（若拉力过大，支架对螺钉拉力会使螺钉松动而造成危险）；
在A处拉力和阻力G一定时，室外机的位置越靠近墙壁，室外机对支架压力力臂越小，根据杠杆平衡条件可知，A处的拉力将减小，以保证支架和室外机的安全。
答案：200；靠近。
三、实验探究题
19．（2020•盐城）小明做“探究杠杆平衡条件”实验：

（1）实验前，杠杆静止时的位置如图甲所示。要使杠杆在水平位置平衡，应将平衡螺母向　右　调节；
（2）使用弹簧测力计时，首先进行的操作是　将指针调到零刻度线处　；
（3）如图乙所示，在杠杆左侧挂2个钩码，每个钩码的质量为50g，为了便于在杠杆上直接读出力臂的大小，在A点沿　竖直　向下方向拉动弹簧测力计，直至杠杆在　水平　位置平衡。并将第一次数据记录在表格中，表中F1大小为弹簧测力计示数，F2大小为钩码的重力，L1、L2分别为F1、F2对应的力臂；
（4）接下来，小明又进行了三次实验，将数据填在表中，最后总结得出规律。每次实验总是在前一次基础上改变F2、L1、L2中的一个量。小华分析数据后发现，第　4　次实验与前一次改变的量相同，需要调整的实验步骤是　保持F2和L1不变，改变L2的大小　。
序号
F1/N
L1/cm
F2/N
L2/cm
1
1.5
10.0
1.0
15.0
2
3.0
10.0
2.0
15.0
3
1.5
20.0
2.0
15.0
4
1.0
30.0
2.0
15.0
解：
（1）杠杆的右端上翘，要使它在水平位置平衡，平衡螺母向上翘的右端移动。
（2）使用弹簧测力计时，需要先将指针调到零刻度线处。
（3）由图可知，在杠杆左侧挂2个钩码，为了便于在杠杆上直接读出力臂的大小，由于力臂是支点到力的作用线的距离，所以在A点沿竖直向下方向拉动弹簧测力计，直至杠杆在水平位置平衡。
（4）由实验序号1、2可知，L1和L2不变，F2改变；由实验序号2、3可知，F2和L2不变，L1增大10cm；由序号4、3可知，F2和L2不变，L1增大10cm，所以第4次实验与前一次改变的量相同。
由于要分别改变F2、L1、L2中的一个量，所以还需要改变L2，具体步骤为：保持F2和L1不变，改变L2的大小。
答案：（1）右；（2）将指针调到零刻度线处；（3）竖直；水平；（4）4；保持F2和L1不变，改变L2的大小。
20．（2020•郴州）小明利用如图所示的装置探究杠杆平衡条件。

（1）为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，此时应将杠杆右端的螺母向　右　调节（填“左”、“右”），使杠杆在水平位置达到平衡。
（2）在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是　为了直接从杠杆上读出力臂　。
（3）实验时，小明在杠杆左侧A位置（左边位置第四格）先挂了3个钩码，如图乙所示，则在右侧B位置（右边位置第三格）应挂　4　个相同规格的钩码，杠杆可以重新在水平位置平衡。
（4）如图丙所示，小明在A位置挂一个弹簧测力计，在B位置挂了2个钩码。现将弹簧测力计从C位置移到D位置，在此过程中杠杆始终在水平位置保持平衡，则弹簧测力计示数　变小　（选填“变大”、“变小”或“不变”），原因是　当拉力由倾斜变成垂直时，阻力阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。　。
解：（1）为排除杠杆自重对实验的影响，实验前把杠杆中心支在支架上，杠杆静止在图甲所示位置，杠杆右端偏高，应将杠杆右端的螺母向右端移动，使杠杆在水平位置平衡；
（2）在杠杆两侧挂上不同数量相同规格的钩码，调节钩码位置，使杠杆重新在水平位置平衡，这样做的目的是为了直接从杠杆上读出力臂；
（3）一个钩码的重力为GN，设杠杆的一个小格为L，
由杠杆的平衡条件F1L1＝F2L2知，
3G×4L＝nG×3L
解得：n＝4，即在B位置挂上4个钩码，使杠杆在水平位置平衡；
（4）图丙中，当弹簧测力计绕A点从C位置转动到D位置的过程中，要保持杠杆仍在水平位置平衡，则拉力F将变小，这是因为，当拉力由倾斜变成垂直时，阻力阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。
答案：（1）右；（2）为了直接从杠杆上读出力臂；（3）4；（4）变小；当拉力由倾斜变成垂直时，阻力阻力臂不变，拉力F力臂变大，相应的力会变小，这样才能继续平衡。
四、计算题
21．（2020•潍坊）疫情期间，大壮同学自制了如图所示的健身器材，坚持锻炼身体。用细绳系在轻杆的O点将轻杆悬挂起来，在杆的A端悬挂质量m1＝10kg的重物，在B端竖直向下缓慢拉动轻杆至水平位置。已知AO长1.5m，OB长0.5m，大壮质量m2＝56kg，g取10N/kg，求此时：
（1）大壮对杆的拉力大小；
（2）地面对大壮的支持力大小。

解：（1）杠杆在水平位置平衡，O是杠杆支点，AO是阻力臂，阻力FA大小等于重物G1大小，FA＝G1＝m1g＝10kg×10N/kg＝100N，
OB是动力臂，大壮对杠杆的拉力FB为动力，
根据杠杆平衡条件可得：
FA×OA＝FB×OB，
100N×1.5m＝FB×0.5m，
解得：
FB＝300N，
即大壮对杆的拉力为300N。
（2）大壮的重力：
G2＝m2g＝56kg×10N/kg＝560N，
大壮受三个力，竖直向下的重力G2、杆对大壮竖直向上的拉力F、地面对大壮竖直向上的支持力F支，这三个力平衡，杆对大壮的拉力与大壮对杆的拉力为相互作用力，大小相等，则地面对大壮的支持力：
F支＝G2﹣F＝560N﹣300N＝260N。
答：（1）大壮对杆的拉力大小为300N；（2）地面对大壮的支持力大小为260N。
22．（2020•常州）为避免同学们用手按压宿舍楼大门的开门按钮造成交叉传染，小明用轻质木杆自制了“脚踏式杠杆”，借助杠杆按动按钮，如图所示，已知OB＝60cm、AB＝80cm、OC＝15cm，当小明在C点用脚给杠杆施加20N的压力F1时，按钮触发、大门打开，
（1）请在图中作出动力F1的示意图。
（2）该杠杆属于哪种类型？（直接回答）
（3）求此时按钮对杠杆施加的水平阻力F2，有多大？

解：（1）小明脚对木杆的压力F1垂直作用的木杆上，如图。

（2）木杆是一个杠杆，O 为支点，小明的脚施加的力是动力F1，动力臂为OC，按钮对木杆的压力为阻力F2，阻力臂为OD，动力臂OC小于阻力臂OD，所以木杆是费力杠杆。
（3）根据杠杆平衡条件得，F1×OC＝F2×OD，
按钮对木杆的压力水平向左，所以OD＝AB，
所以，20N×15cm＝F2×80cm，
解得，F2＝3.75N。
答：（1）F1的示意图如上图。
（2）该杠杆属于费力杠杆。
（3）此时按钮对杠杆施加的水平阻力F2是3.75N。
