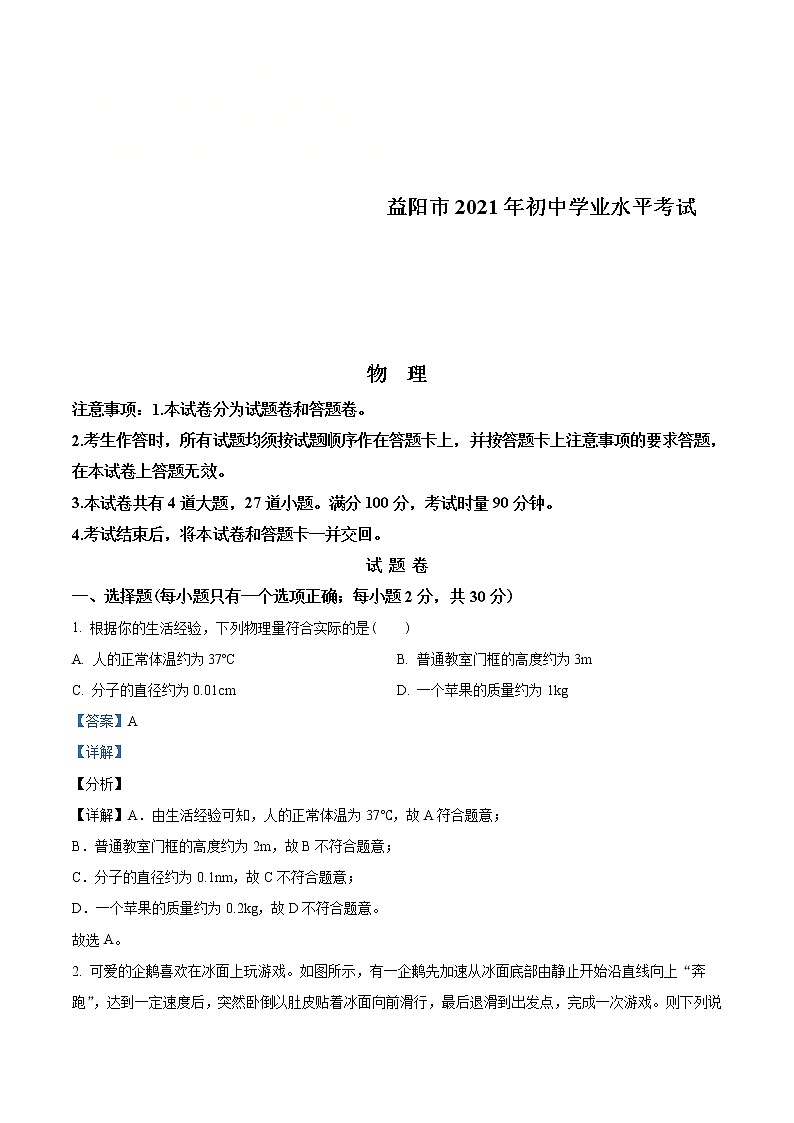

    2021年湖南省益阳市中考物理试题(教师版)01

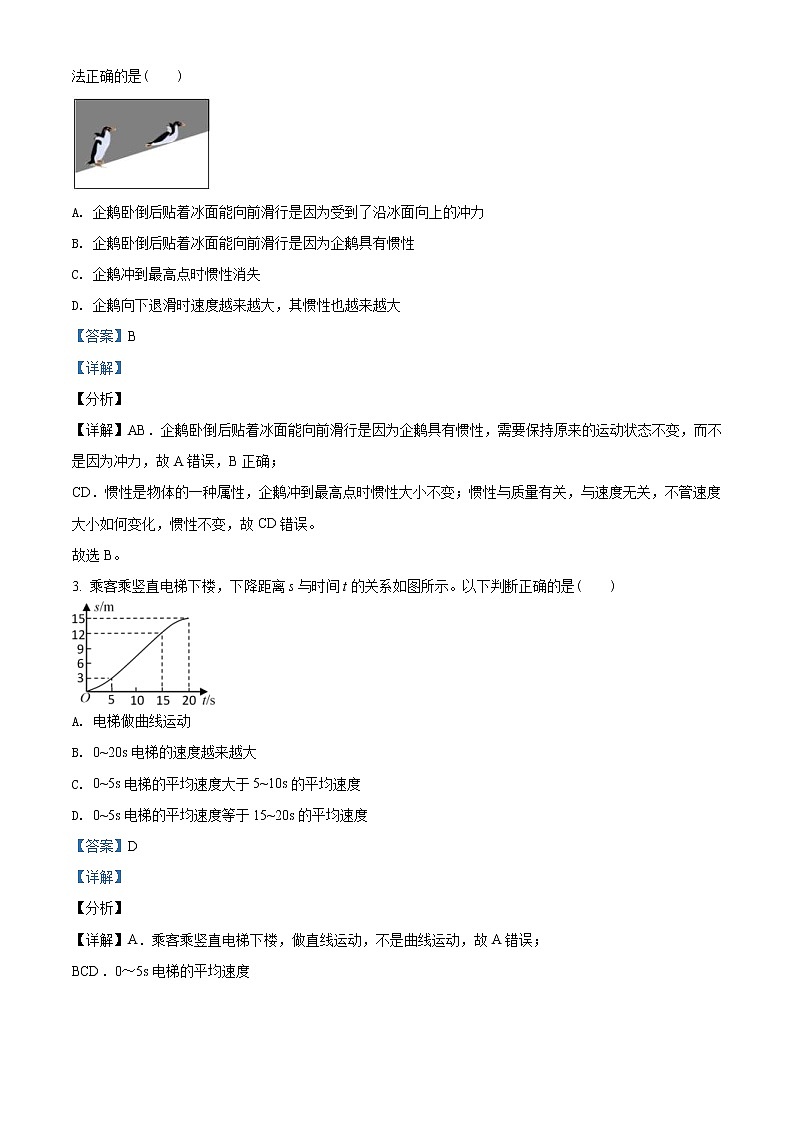

    2021年湖南省益阳市中考物理试题(教师版)02

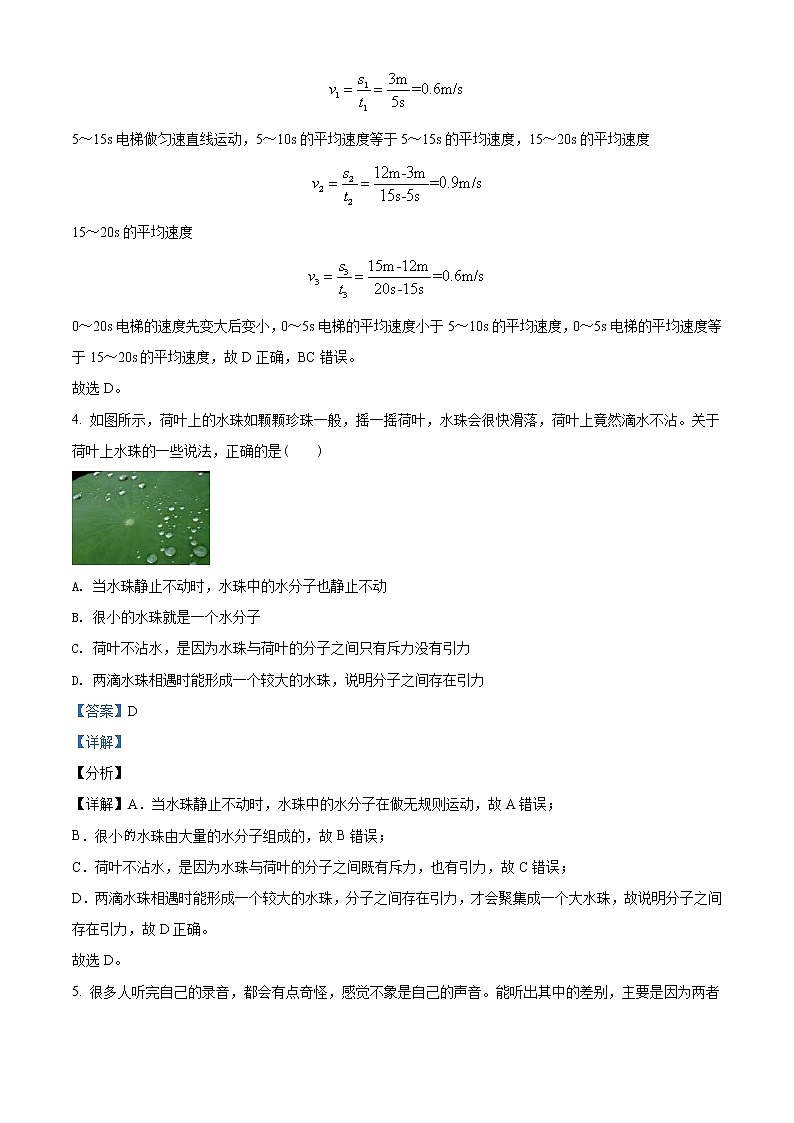

    2021年湖南省益阳市中考物理试题(教师版)03
    还剩16页未读, 继续阅读
    下载需要10学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    2021年湖南省益阳市中考物理试题(教师版)

    展开
    这是一份2021年湖南省益阳市中考物理试题(教师版),共19页。试卷主要包含了本试卷分为试题卷和答题卷,本试卷共有4道大题,27道小题,01cmD, 滑雪是人们喜爱的运动等内容,欢迎下载使用。

    益阳市2021年初中学业水平考试
    物 理
    注意事项:1.本试卷分为试题卷和答题卷。
    2.考生作答时,所有试题均须按试题顺序作在答题卡上,并按答题卡上注意事项的要求答题,在本试卷上答题无效。
    3.本试卷共有4道大题,27道小题。满分100分,考试时量90分钟。
    4.考试结束后,将本试卷和答题卡一并交回。
    试 题 卷
    一、选择题(每小题只有一个选项正确;每小题2分,共30分)
    1. 根据你的生活经验,下列物理量符合实际的是(  )
    A. 人的正常体温约为37ºC B. 普通教室门框的高度约为3m
    C. 分子的直径约为0.01cm D. 一个苹果的质量约为1kg
    【答案】A
    【详解】
    【分析】
    【详解】A.由生活经验可知,人的正常体温为37℃,故A符合题意;
    B.普通教室门框的高度约为2m,故B不符合题意;
    C.分子的直径约为0.1nm,故C不符合题意;
    D.一个苹果的质量约为0.2kg,故D不符合题意。
    故选A。
    2. 可爱的企鹅喜欢在冰面上玩游戏。如图所示,有一企鹅先加速从冰面底部由静止开始沿直线向上“奔跑”,达到一定速度后,突然卧倒以肚皮贴着冰面向前滑行,最后退滑到出发点,完成一次游戏。则下列说法正确的是(  )

    A. 企鹅卧倒后贴着冰面能向前滑行是因为受到了沿冰面向上的冲力
    B. 企鹅卧倒后贴着冰面能向前滑行是因为企鹅具有惯性
    C. 企鹅冲到最高点时惯性消失
    D. 企鹅向下退滑时速度越来越大,其惯性也越来越大
    【答案】B
    【详解】
    【分析】
    【详解】AB.企鹅卧倒后贴着冰面能向前滑行是因为企鹅具有惯性,需要保持原来的运动状态不变,而不是因为冲力,故A错误,B正确;
    CD.惯性是物体的一种属性,企鹅冲到最高点时惯性大小不变;惯性与质量有关,与速度无关,不管速度大小如何变化,惯性不变,故CD错误。
    故选B。
    3. 乘客乘竖直电梯下楼,下降距离s与时间t的关系如图所示。以下判断正确的是(  )

    A. 电梯做曲线运动
    B. 0~20s电梯的速度越来越大
    C. 0~5s电梯的平均速度大于5~10s的平均速度
    D. 0~5s电梯的平均速度等于15~20s的平均速度
    【答案】D
    【详解】
    【分析】
    【详解】A.乘客乘竖直电梯下楼,做直线运动,不是曲线运动,故A错误;
    BCD.0~5s电梯的平均速度

    5~15s电梯做匀速直线运动,5~10s的平均速度等于5~15s的平均速度,15~20s的平均速度

    15~20s的平均速度

    0~20s电梯的速度先变大后变小,0~5s电梯的平均速度小于5~10s的平均速度,0~5s电梯的平均速度等于15~20s的平均速度,故D正确,BC错误。
    故选D。
    4. 如图所示,荷叶上的水珠如颗颗珍珠一般,摇一摇荷叶,水珠会很快滑落,荷叶上竟然滴水不沾。关于荷叶上水珠的一些说法,正确的是(  )

    A. 当水珠静止不动时,水珠中的水分子也静止不动
    B. 很小的水珠就是一个水分子
    C. 荷叶不沾水,是因为水珠与荷叶的分子之间只有斥力没有引力
    D. 两滴水珠相遇时能形成一个较大的水珠,说明分子之间存在引力
    【答案】D
    【详解】
    【分析】
    【详解】A.当水珠静止不动时,水珠中的水分子在做无规则运动,故A错误;
    B.很小水珠由大量的水分子组成的,故B错误;
    C.荷叶不沾水,是因为水珠与荷叶的分子之间既有斥力,也有引力,故C错误;
    D.两滴水珠相遇时能形成一个较大的水珠,分子之间存在引力,才会聚集成一个大水珠,故说明分子之间存在引力,故D正确。
    故选D。
    5. 很多人听完自己的录音,都会有点奇怪,感觉不象是自己的声音。能听出其中的差别,主要是因为两者之间具有不同的(  )
    A. 响度 B. 音色 C. 音调 D. 音速
    【答案】B
    【详解】
    【分析】
    【详解】音色是区别声音的重要标志,用录音机把自己的声音录下来后,再播放出来觉得不象自己的声音,主要是因为音色发生了变化。
    故选B。
    6. 如图所示,一个人站立在斜面式自动人行道上,随自动人行道从一楼匀速运动到二楼的过程中,人行道对人的作用力只有(  )

    A. 支持力 B. 下滑力 C. 摩擦力 D. 支持力和摩擦力
    【答案】D
    【详解】
    【分析】
    【详解】人站立在斜面式自动人行道上,对人行道有向下的压力,反过来,人行道对人有向上的支持力,而人相对人行道有向下滑动的趋势,所以人行道对人有向上的摩擦力,故ABC不符合题意,D符合题意。
    故选D
    7. 滑雪是人们喜爱的运动。如图所示,某同学坐在轮胎上从雪道的A点由静止开始滑下,经最低点B滑行到右边坡道的最高点C,轮胎与雪道之间有摩擦力存在。从A到C的过程中(  )

    A. 重力势能一直减少 B. 动能一直减少 C. 动能一直增加 D. 机械能一直减少
    【答案】D
    【详解】
    【分析】
    【详解】ABC.某同学从A到B的过程中,高度变小,质量不变,重力势能变小;速度变大,质量不变,动能变大;从B到C的过程中,高度变大,质量不变,重力势能变大;速度变小,质量不变,动能变小;从A到C的过程中,动能先变大后变小,重力势能先变小后变大,故ABC错误;
    D.由于轮胎与雪道之间有摩擦力存在,克服摩擦力做功,机械能转化为内能,机械能会变少,故D正确。
    故选D。
    8. 下列关于生活用电的说法正确的是(  )
    A. 我国家庭电路的正常电压是380V
    B. 电能表必须安装在总开关之后
    C. 高大建筑物上的避雷针必须与大地相连
    D. 有人触电时,保险丝会立即熔断,对人身起到保护作用
    【答案】C
    【详解】
    【分析】
    【详解】A.我国家庭电路的电压是220V,不是380V,故A错误;
    B.家庭电路中,输电线进户后首先接到电能表上,后面依次是总开关、保护设备、用电器和导线等,故B错误;
    C.高大建筑物顶端带有针状的金属物用很粗的金属线跟大地相连,发生雷电时,可以把闪电的强大电流传导到大地中去,可以避免建筑物遭受雷击,故C正确;
    D.有人触电时,不会引起电路中的电流过大,保险丝不会熔断,故D错误。
    故选C。
    9. 如图所示,将导体棒ab放在蹄形磁体中间,下列说法正确的是(  )

    A. 这是电动机模型
    B. 导体棒ab向左运动,灵敏电流计指针摆动
    C. 磁铁竖直向下运动,灵敏电流计指针摆动
    D. 磁铁向右运动,灵敏电流计指针不摆动
    【答案】B
    【详解】
    【分析】
    【详解】A.这是发电机的模型,而不是电动机模型,故A错误;
    BCD.当导体棒ab做切割磁感线运动时,即向左或者向右运动,就会产生感应电流,此时灵敏电流计指针就会摆动;当向上或者向下运动时,不做切割磁感线运动,就不会产生感应电流,此时灵敏电流计指针就不会摆动,故B正确,CD错误。
    故选B。
    10. 我国的核电技术已进入世界先进行列。2021年5月19日下午,国家主席习近平在北京通过视频连线,同俄罗斯总统普京共同见证两国核能合作项目——田湾核电站和徐大堡核电站开工仪式。下列关于田湾核电站和徐大堡核电站的说法正确的是(  )
    A. 可以利用各种原子核发电
    B. 利用核聚变发电
    C. 发电后产生的核废料仍然具有放射性
    D. 核能能够全部转化为电能而没有损失
    【答案】C
    【详解】
    【分析】
    【详解】核电站是利用铀核发生裂变而发电的,核反应堆在发电过程会产生内能,不会将核能全部转化为内能,发电后产生的核废料具有放射性,对人体有伤害,故ABD错误,C正确。
    故选C。
    11. 下列四个图中,磁感线方向标注错误的是(  )
    A. B.
    C. D.
    【答案】A
    【详解】
    【分析】
    【详解】A.用右手握住螺线管,让四指向螺线管中电流的方向,则拇指所指的那端就是螺线管的N极(在螺线管的外部,磁感线从N极发出回到S极)。本选项中,四指向螺线管中电流的反方向,故A错误,A符合题意;
    B.磁感线都是从N极发出回到S极,故B正确,B不符合题意;
    C.磁感线都是从N极发出,故C正确,C不符合题意;
    D.地磁南极在地理北极附近,地磁北极在地理南极附近,磁感线从地磁北极发出回到地磁南极,故D正确,D不符合题意。
    故选A。
    12. 5G通信技术是指第五代移动通信系统,我国在5G通信技术方面处于世界领先地位。5G网络比4G网络有更大的容量和更快的数据处理速度,它能够将目前无线通信技术拓展到人与物无线相连。关于5G与4G的下列说法错误的是(  )
    A. 5G和4G都是利用电磁波进行无线通信
    B. 5G比4G传输处理数据的容量更大
    C. 5G比4G处理数据的速度更快
    D. 5G传播电磁波的速度比4G的快
    【答案】D
    【详解】
    【分析】
    【详解】A.电磁波可以传递信息,5G和4G都是利用电磁波传递的信息,故A正确,A不符合题意;
    BC.由题意可知,5G网络比4G网络有更大的容量和更快的数据处理速度,它能够将目前无线通信技术拓展到人与物无线相连,故BC正确,BC不符合题意;
    D.电磁波在真空的速度为3.0×108m/s,所以它们的速度相同,故D错误,D符合题意。
    故选D。
    13. 图文店用于裁纸的裁切机原来只有一个相当于开关的按钮,一只手按住按钮裁切机就工作,而操作中闲着的那只手由于不注意往往容易受伤。后来设计员进行巧妙地改进,设计了两个按钮,只有两只手都按住按钮时,裁切机才能工作。之后再也没有出现过受伤情况。下列原理图符合改进要求的是(  )
    A. B.
    C. D.
    【答案】B
    【详解】
    【分析】
    【详解】A.选项中两个开关并联,只要按下任意一个按钮,裁切机就开始工作,故A不符合题意;
    B.选项中两个开关串联在电路中,需要两个按钮同时按下时,裁切机才能开始工作,故B符合题意;
    C.选项中裁切机与一个开关并联后,与另外一个开关串联,两只手都按住按钮时,裁切机被开关短接将不能正常工作,故C不符合题意。
    D.选项中裁切机与一个开关串联后,与另外一个开关并联,两只手都按住按钮时,裁切机被开关短接将不能正常工作,故D不符合题意。
    故选B。
    14. 关于图所示的实物电路,在S1、S2都闭合后,下列说法正确的是(  )

    A. 通过L1与L2的电流一定相等
    B. 通过L1与L2的电流一定不相等
    C. L1与L2两端的电压一定相等
    D. L1与L2两端的电压之和等于电源电压
    【答案】C
    【详解】
    分析】
    【详解】AB.如图可知,在S1、S2都闭合后,两灯泡并联,故有
    U=U1=U2
    各支路电流

    因为电阻R1、R2未知,所以I1、I2的关系也不能确定,故AB错误;
    CD.因为在S1、S2都闭合后,两灯泡并联,所以有
    U=U1=U2
    故C正确,D错误。
    故选C。
    15. 检查视力时候,视力表往往放在被测者头部的后上方,被测者识别对面墙上镜子里的像,要求被测者与视力表像的距离是5m。下图是小红同学在一次测量视力时的情景,关于这次视力测量说法正确的是 (  )

    A. 视力表中开口向上的“E”,在平面镜中成的像开口向下
    B. 视力表中开口指向纸外的“E”,在平面镜中成的像开口指向纸内
    C. 小红同学按要求进行视力测量,则L的大小应该是0.6m
    D. 小红同学按要求进行视力测量,则L的大小应该是0.3m
    【答案】C
    【详解】
    【分析】
    【详解】AB.平面镜所成像是正立的虚像,物像相当于平面镜对称。所以视力表中开口向上的“E”,在平面镜中成的像开口也向上;视力表中开口指向纸外的“E”,在平面镜中成的像开口也向外,故AB错误;
    CD.要求被测者与视力表像的距离是5m,由图知,小红到平面镜距离2.2m,所以视力表的像到平面镜距离为
    5m-2.2m=2.8m
    视力表到平面镜距离也为2.8m,L的大小应该是
    2.8m-2.2m=0.6m
    故C正确,D错误。
    故选C。
    二、填空题(每空2分,共20分)
    16. 在弹簧测力计下端悬挂一个金属零件,测力计的示数是5N。当把零件浸没在密度为0.9×103 kg/m3的液体中时,测力计的示数变为3.2N。金属零件在液体中受到的浮力是___________N,其体积为___________m3(g=10 N/kg)。
    【答案】 ①. 1.8 ②. 2×10-4
    【详解】
    【分析】
    【详解】[1]零件的重力为
    G=F示1=5N
    零件的浮力为
    F浮=G-F示2=5N-3.2N=1.8N
    [2]零件的体积
    V零=V排=
    17. 某款家用茶具煮茶时的电阻为55Ω,正常情况下通过茶具的电流是___________A,煮一壶茶用了5 min,产生的热量为___________J。
    【答案】 ①. 4 ②. 2.64×105
    【详解】
    【分析】
    【详解】[1]家用茶具正常情况下工作时两端电压为220V,此时通过茶具的电流

    [2]5min产生的热量
    Q=I2Rt=(4A)2×55Ω×5×60s=2.64×105J
    18. 如图,装满物品的拉杆式旅行箱总重60N,其重心在箱体的几何中心,图中AB与BC等长。现将平放在水平地面上的该旅行箱的C端抬离地面,至少用力___________N,拉杆越短,所需的力越___________。

    【答案】 ①. 15 ②. 大
    【详解】
    【分析】
    【详解】[1]以A点为支点,重心在箱体的几何中心,则重力与A点距离为AB,AB与BC等长,根据杠杆平衡条件可得
    G×lAB=F×lAC

    60N×lAB= F×2lAB
    解得
    F=15N
    [2]拉杆越短,则动力与A点的距离越短,即动力臂越短,而阻力与阻力臂均不变,根据杠杆平衡条件可知,需要的动力将变大。
    19. 一块正方形的均匀薄铝片,用天平测其质量时,右盘砝码及游码在标尺上的位置如图所示,则铝片的质量为___________g。若测得其边长为10cm,可求出铝片的厚度为___________mm。(ρ铝=2.7×103 kg/m3)

    【答案】 ①. 16.2 ②. 0.6
    【详解】
    【分析】
    【详解】[1]天平标尺一个大格1g,每一个小格0.2g,并且以游码的左侧对准的刻度为准,铝片的质量为
    m=10g+5g+1.2g=16.2g
    [2]铝片的体积

    铝片的厚度

    20. 如图,把一支铅笔紧靠装满水的玻璃瓶一侧,透过玻璃瓶可以看到铅笔的像是______(选填“放大的”、“等大的”或“缩小的”),例举一个生活中与它成像性质相同的透镜:______。

    【答案】 ①. 放大的 ②. 放大镜(老花镜、显微镜的目镜、望远镜的目镜等)
    【详解】
    【分析】
    【详解】[1]装满水的玻璃瓶相当于凸透镜,当铅笔紧靠装满水的玻璃瓶一侧时,物距小于这个凸透镜的一倍焦距,故透过玻璃瓶可以看到铅笔的像是放大的。
    [2]放大镜可成正立、放大的虚像,生活中与它成像性质相同的透镜:放大镜(老花镜、显微镜的目镜、望远镜的目镜等)。
    三、实验探究题(第21题6分,第22题6分,第23题6 分,第24小题8分,共26分)
    21. 关于探究冰熔化时温度变化规律的实验,请回答下面的问题:
    (1)实验装置应选用下图中的______;

    (2)冰块要用______(选填“较大的冰块”、“碎小的冰块”或“大冰块和碎小的冰块都可以”);
    (3)图是根据实验数据绘出的冰熔化时温度随时间变化的图像,在t1~t2这段时间里,实验物质的状态是______ 。

    【答案】 ①. C ②. 碎小的冰块 ③. 固液共存
    【详解】
    【分析】
    【详解】(1)[1]为使被加热的物质受热均匀,应将被加热物质放在试管中,采用水浴加热的方法,温度计应测量被加热物质的温度,且温度计的玻璃泡不能接触试管底部和侧壁,故实验装置应选用图中的C。
    (2)[2]为使冰受热更均匀,实验中选用碎小的冰块。
    (3)[3]在0~t1这段时间里,实验物质的状态是固态,在t1~t2这段时间里,温度保持不变,说明物质正在熔化,故实验物质的状态是固液共存态。
    【点睛】本题是探究冰的熔化特点实验,考查了对实验装置的要求、固态物质的加热方法、晶体的熔化特点等,属于基础知识。
    22. 如图所示,用微小压强计探究液体内部压强的特点。甲、乙、丙三个烧杯中盛有不同密度的盐水,甲图中盐水的密度与丁图相同。探头在液体中的深度甲与乙相同,丙与丁相同。
    (1)为使实验现象更明显,压强计U形管中的液体最好用______(选填“水”或“水银”);
    (2)要探究液体压强与深度的关系,应选______ 两图;
    (3)四个烧杯中,盐水密度最大的是______ 图。

    【答案】 ①. 水 ②. 甲和丁 ③. 乙
    【详解】
    【分析】
    【详解】(1)[1]液体内部压强的大小是通过液体压强计U形管两边液面的高度差来判断的,采用了转换法。根据有

    据此可知,在液体压强一定时,液体的密度越小,U形管中液面的高度差越大,为使实验现象更明显,压强计U形管中的液体最好用密度较小的水。
    (2)[2]已知甲图中盐水的密度与丁图相同。液体压强与液体的深度和密度有关,研究与其中一个因素的关系时,要控制另外一个因素不变,故要探究液体压强与深度的关系,要控制液体的密度相同,故应选甲和丁两图。
    (3)[3]探头在液体中的深度甲与乙相同,丙与丁相同。由上图可知,乙、丙、丁三个图中U形管中液面的高度差相同,即液体产生的压强相同,根据有

    因乙图中探头处的深度最小,故盐水的密度最大,即四个烧杯中,盐水密度最大的是乙图。
    【点睛】本题探究液体内部压强的特点,主要考查转换法、控制变量法及的运用。
    23. 利用激光笔和水槽等器材观察光从空气进入水中发生的折射现象,下图是光束在空气和水中传播的径迹。请完成下列问题:

    (1)请在图中标出入射角和折射角;___________
    (2)为了提高光在水中传播径迹的可见度,可采取的措施有①___________; ②___________。
    【答案】 ①. ②. 让环境亮度变暗 ③. 水中滴入牛奶;水中滴入茶水等有色液体;让光束贴着水槽壁传播
    【详解】
    【分析】
    【详解】(1)[1]如图所示,绿色的线为水面,水面上方的光线分别为入射光线和反射光线,水面下方的为折射光线,而反射光线与入射光线、折射光线与入射光线都分居法线两侧,那么水面上方左边的是入射光线,入射角、折射角是指入射光线与法线的夹角和折射光线与法线的夹角,那么先作出法线,便可作出入射角及折射角,所以作图如下:

    (2)[2][3]光在水中是沿直线传播的,水是无色透明的,为了观察水中光的传播路径,可以在水中加入有色液体或增加一些悬浮杂质,也可以减暗环境光线,减小环境光线对水中光线的影响。
    24. 如图甲所示是测量未知电阻Rx的实验电路,定值电阻R0=15Ω。

    (1)请完善实验步骤
    ①只闭合开关S、S1,读出并记录电压表示数U1;
    ②只闭合开关___________,读出并记录电压表示数U2;
    (2)若U1 =1.5V,U2的大小如图乙所示,U2 =___________ V,则Rx =___________ Ω。
    (3)为了多测几组实验数据减小实验误差,实验电路应如何改进?请画出改进后的电路图。___________
    【答案】 ①. S、S2 ②. 2.5 ③. 10 ④.
    【详解】
    【分析】
    【详解】(1)②[1]由甲可知,只闭合开关S、S1时,R0与Rx串联,电压表测量R0两端的电压,即U0=U1,根据串联电路电流规律可知

    由甲可知,闭合开关S、S2时,R0与Rx串联,电压表测量R0与Rx两端的总电压,即U=U2,根据串联电路电压规律可知
    Ux=U-U0=U2-U1

    (2)[2]由图乙可知,电压表所选量程为0~3V,分度值为0.1V,其示数即U2=2.5V。
    [3]Rx的阻值

    (3)[4]为了减小实验误差,可在电路中串联一个滑动变阻器,改变R0、Rx的两端电压大小,进行多次测量,电路设计如图所示:

    四、计算题(第25题6 分,第26题8分,第27题10分,共24分,解答应写出必要的文字说明、步骤和公式,只写出最后结果的不记分。)
    25. 杂技表演在我国具有悠久的历史。如图所示为杂技“顶竿”表演,甲站在地面上,肩上顶着一根重为G1=50N的竖直竹竿,重为G2=550N的乙沿竹竿匀速上爬4m,然后甲顶着乙在水平地面上缓慢直立行走2m。求在此过程中:
    (1)乙受到摩擦力的大小和方向;
    (2)摩擦力对乙所做的功;
    (3)甲对竿和乙做的功。

    【答案】(1)550N,方向竖直向上;(2)2200J;(3)0
    【详解】
    【分析】
    【详解】(1)乙沿竹竿匀速上爬和乙在竹竿上静止时均处于平衡状态,受到的摩擦力和重力是一对平衡力,所以,乙受到摩擦力的大小
    f=G2=550N
    方向和重力的方向相等,即竖直向上。
    (2)乙沿竹竿匀速上爬时,摩擦力对乙所做的功
    W=fh=550N×4m=2200J
    甲顶着乙在水平地面上缓慢直立行走2m时,竖直方向没有移动的距离,此过程中摩擦力对乙所做的功为0J,所以,在此过程中摩擦力对乙所做的功为2200J。
    (3)甲对竿和乙的作用力是竖直向上的,乙沿竹竿匀速上爬时甲静止,甲顶着乙在水平地面上缓慢直立行走2m时运动的方向是水平方向的,所以,在此过程中甲对竿和乙的作用力方向上没有移动的距离,则甲对竿和乙做的功为零。
    答:(1)乙受到摩擦力的大小为550N,方向为竖直向上;
    (2)摩擦力对乙所做的功为2200J;
    (3)甲对竿和乙做的功为0J。
    26. 小华家里用的是天然气灶,他尝试估测该灶的效率。小华用容量为5L的水壶装满水,水的初温是20℃,然后将水烧开。烧水前天然气表的示数是2365.02m3,水刚烧开时天然气表的示数变为2365.12m3,天然气的热值为3.2×107J/ m3,水的比热容c=4.2×103J/(kg•℃),当地大气压为标准大气压。求:
    (1)水吸收的热量Q吸(不计水的热量损失);
    (2)天然气完全燃烧放出的热量Q放;
    (3)天然气灶的效率η。
    【答案】(1)1.68×106J;(2)3.2×106J;(3)52.5%
    【详解】
    【分析】
    【详解】解:(1)水的质量

    水吸收热量

    (2)天然气放出的热量

    (3)天然气灶的效率

    答:(1)水吸收的热量Q吸为;
    (2)天然气放出的热量为;
    (3)天然气灶的效率。
    27. 某些电阻的阻值会随温度的变化而明显改变,利用电阻的这种特性可以制成电阻温度计,从而用来测量温度。在如图甲所示的电路中,电流表量程为0~0.6A,电源电压恒为6V,R滑为滑动变阻器,电阻R作为温度计的测温探头。当t≥0时,R的阻值随温度t的变化关系如图乙所示。闭合开关S后,把R放入0环境中,调节滑动变阻器R滑,使电流表指针恰好满偏(即0.6A),然后保持R滑的阻值不变。
    (1)在0环境中通电30s,整个电路消耗的电能是多少?
    (2)滑动变阻器接入电路的电阻R滑为多大?
    (3)再把测温探头R放到100环境中时,R消耗的电功率多少?

    【答案】(1)108J;(2)8Ω;(3)1.12W
    【详解】
    【分析】
    【详解】解:(1)在0环境中通电30s,整个电路消耗的电能
    =6V×0.6A×30s=108J
    (2)由图乙可知,在0℃环境中测温探头的电阻为R1=2Ω,已知电路中电流I1=0.6A,电路中的总电阻

    滑动变阻器接入电路的电阻
    R滑=R总-R1=10Ω-2Ω=8Ω
    (3)当把测温探头R放到100℃温度环境中时,由图乙可知测温探头的电R2=7Ω,总电阻为
    R串=R滑+R2=8Ω+7Ω=15Ω
    电流为

    R消耗的电功率
    P = I12R2=(0.4A)27Ω=1.12W
    答:(1)在0环境中通电30s,整个电路消耗的电能是108J;
    (2)滑动变阻器接入电路的电阻R滑为8Ω;
    (3)再把测温探头R放到100环境中时,R消耗的电功率为1.12W。
