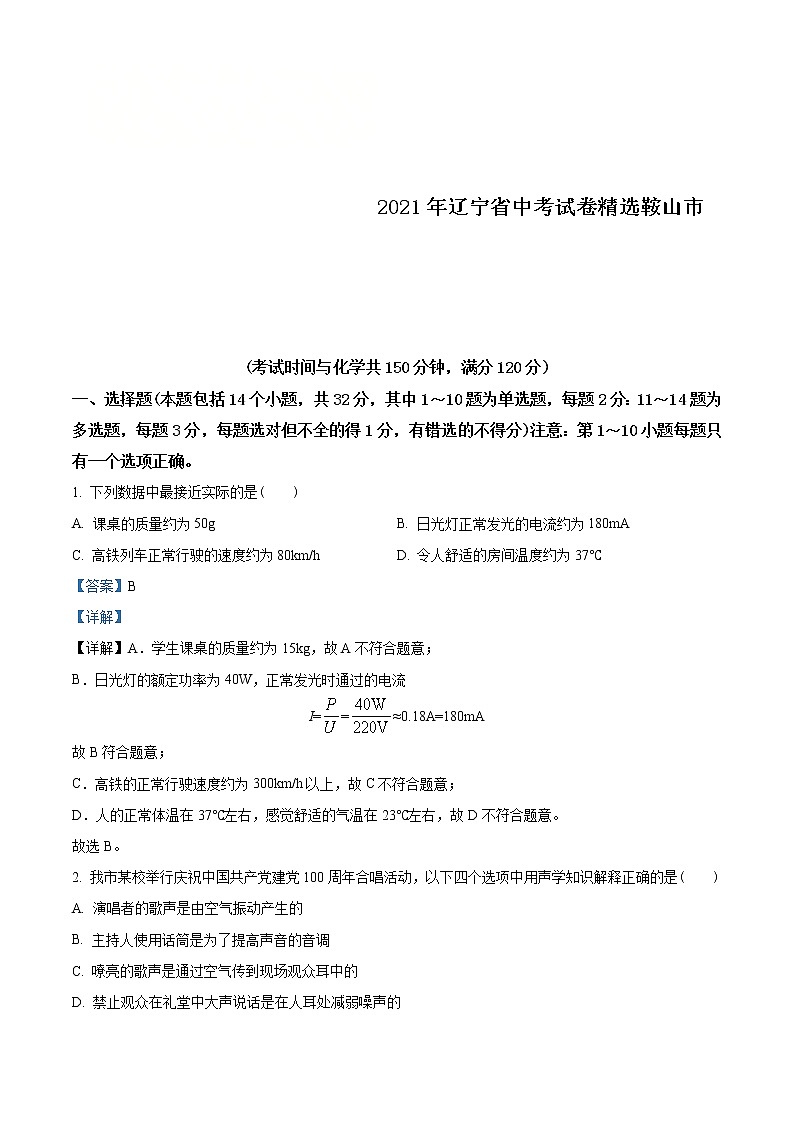

2021年辽宁省中考试卷精选鞍山市
(考试时间与化学共150分钟，满分120分)
一、选择题(本题包括14个小题，共32分，其中1～10题为单选题，每题2分：11～14题为多选题，每题3分，每题选对但不全的得1分，有错选的不得分)注意：第1～10小题每题只有一个选项正确。
1. 下列数据中最接近实际的是(　　)
A. 课桌的质量约为50g B. 日光灯正常发光的电流约为180mA
C. 高铁列车正常行驶的速度约为80km/h D. 令人舒适的房间温度约为37℃
【答案】B
【详解】
【详解】A．学生课桌的质量约为15kg，故A不符合题意；
B．日光灯的额定功率为40W，正常发光时通过的电流
I==≈0.18A=180mA
故B符合题意；
C．高铁的正常行驶速度约为300km/h以上，故C不符合题意；
D．人的正常体温在37℃左右，感觉舒适的气温在23℃左右，故D不符合题意。
故选B。
2. 我市某校举行庆祝中国共产党建党100周年合唱活动，以下四个选项中用声学知识解释正确的是(　　)
A. 演唱者的歌声是由空气振动产生的
B. 主持人使用话筒是为了提高声音的音调
C. 嘹亮的歌声是通过空气传到现场观众耳中的
D. 禁止观众在礼堂中大声说话是在人耳处减弱噪声的
【答案】C
【详解】
【详解】A．歌声是由演唱者的声带振动产生的，故A错误；
B．主持人使用话筒是为了提高声音的响度，故B错误；
C．声音的传播需要介质，嘹亮的歌声是通过空气传到现场观众耳中的，故C正确；
D．禁止观众在礼堂中大声说话是在声源处减弱噪声，故D错误。
故选C。
3. 如图所示，在注射器中吸入少量液态乙醚，用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚消失。下列选项中的物态变化与其相同的是(　　)

A. 清晨，人在户外呼出“白气” B. 雪水在屋檐下形成冰锥
C. 洗手后，用热风干手器将手烘干 D. 寒冬，雪人没有熔化却变小了
【答案】C
【详解】
【分析】
【详解】A．用橡皮塞堵住注射孔，向外拉动活塞，液态乙醚会消失，是液态乙醚变成气态乙醚的汽化现象。清晨，人在户外呼出“白气”是水蒸气由气态变成液态的过程，是液化现象，故A不符合题意；

B．雪水在屋檐下形成冰锥是物质由液态变成固态的过程，是凝固过程，故B不符合题意；
C．洗手后用热风干手器将手烘干，是液态水变成水蒸气，是汽化现象，故C符合题意；
D．雪人没有熔化却变小了是物质由固态直接变成气态的过程，是升华现象，故D不符合题意。
故选C。
4. 下列光现象中，解释正确的是(　　)
A. 小孔成像中屏幕上出现的是倒立的虚像
B. 漫反射的光线杂乱无章，因此不遵循光的反射定律
C. 河底看起来变浅，是由于光从空气斜射入水中时发生了折射
D. 雨后彩虹是光的色散现象
【答案】D
【详解】

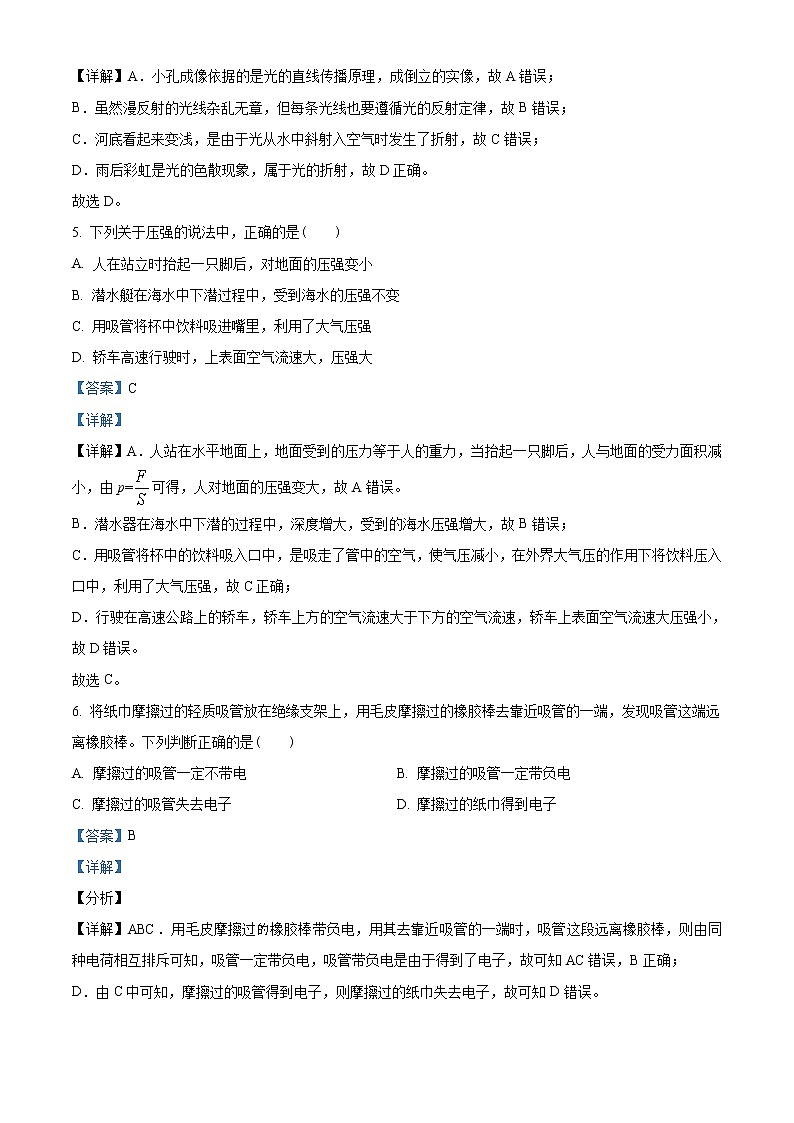

【详解】A．小孔成像依据的是光的直线传播原理，成倒立的实像，故A错误；
B．虽然漫反射的光线杂乱无章，但每条光线也要遵循光的反射定律，故B错误；
C．河底看起来变浅，是由于光从水中斜射入空气时发生了折射，故C错误；
D．雨后彩虹是光的色散现象，属于光的折射，故D正确。
故选D。
5. 下列关于压强的说法中，正确的是(　　)
A. 人在站立时抬起一只脚后，对地面的压强变小
B. 潜水艇在海水中下潜过程中，受到海水的压强不变
C. 用吸管将杯中饮料吸进嘴里，利用了大气压强
D. 轿车高速行驶时，上表面空气流速大，压强大
【答案】C
【详解】
【详解】A．人站在水平地面上，地面受到的压力等于人的重力，当抬起一只脚后，人与地面的受力面积减小，由p=可得，人对地面的压强变大，故A错误。
B．潜水器在海水中下潜的过程中，深度增大，受到的海水压强增大，故B错误；
C．用吸管将杯中的饮料吸入口中，是吸走了管中的空气，使气压减小，在外界大气压的作用下将饮料压入口中，利用了大气压强，故C正确；
D．行驶在高速公路上的轿车，轿车上方的空气流速大于下方的空气流速，轿车上表面空气流速大压强小，故D错误。
故选C。
6. 将纸巾摩擦过的轻质吸管放在绝缘支架上，用毛皮摩擦过的橡胶棒去靠近吸管的一端，发现吸管这端远离橡胶棒。下列判断正确的是(　　)
A. 摩擦过的吸管一定不带电 B. 摩擦过的吸管一定带负电
C. 摩擦过的吸管失去电子 D. 摩擦过的纸巾得到电子
【答案】B
【详解】
【分析】
【详解】ABC．用毛皮摩擦过橡胶棒带负电，用其去靠近吸管的一端时，吸管这段远离橡胶棒，则由同种电荷相互排斥可知，吸管一定带负电，吸管带负电是由于得到了电子，故可知AC错误，B正确；
D．由C中可知，摩擦过的吸管得到电子，则摩擦过的纸巾失去电子，故可知D错误。
故选B。
7. 关于下列四幅图片，说法正确的是(　　)


A. 图甲：说明通电导线周围存在磁场
B. 图乙：导体ab沿竖直方向上下运动时，电流表指针偏转
C. 图丙：闭合开关，蹄形磁体磁极上下对调后，导体ab的运动方向不发生改变
D. 图丁：探究的是电磁铁A、B的磁性强弱与电流大小的关系
【答案】A
【详解】
【分析】
【详解】A．甲图为奥斯特实验，说明通电导线周围存在磁场，故A正确；
B．导体ab沿竖直方向上下运动时，没有切割磁感线，没有感应电流的产生，电流表指针不偏转，故B错误；
C．闭合开关，蹄形磁体磁极上下对调后，改变了磁场方向，电流方向不变，则受力方向改变即导体ab的运动方向发生改变，故C错误；
D．丁图中电磁铁A、B是串联的，电流相等，电磁铁A、B匝数不同，探究的是电磁铁A、B的磁性强弱与线圈匝数的关系，故D错误。
故选A。
8. 如图所示，小球由静止开始沿着粗糙的曲面从a点向d点运动，其中b和d两点在同一水平高度。下列说法中正确的是(　　)

A. 小球从a点运动到c点，重力势能全部转化为动能
B. 小球在b点的机械能大于在c点的机械能
C. 小球在b点的动能等于在d点的动能
D. 小球从a点运动到d点的过程中，机械能一定全部转化为内能
【答案】B
【详解】
【分析】
【详解】A．由题意可知，小球从a点运动到c点，要克服摩擦力做功，重力势能会部分转化为内能，故A错误；
B．小球从b点运动到c点时，克服摩擦力做功，会损失部分机械能，故小球在b点的机械能大于在c点的机械能，故B正确；
C．小球从b点运动到d点时，克服摩擦力做功，会损失部分机械能，小球在b点的机械能大于在d点的机械能，其中b和d两点在同一水平高度，重力势能相等，故小球在b点的动能大于在d点的动能，故C错误；
D．小球从a点运动到d点的过程中，由于摩擦，机械能部分转化为内能，故D错误。
故选B。
9. 如图所示的电路中，电源电压不变。闭合开关S，将滑片P向右移动的过程中(忽略灯丝电阻的变化)，下列说法正确的是(　　)

A. 电流表示数变小，电压表V示数不变
B. 电流表A示数变大，灯泡亮度变亮
C. 电压表V示数与电流表示数的比值不变
D. 电压表V示数与电流表A和示数之差的比值不变
【答案】D
【详解】
【分析】
【详解】A．由电路图可知，电流表A1测流过滑动变阻器的电流，滑片P向右移动过程中，接入电路中的阻值变小，两端电压不变，故由欧姆定律可知，流过滑动变阻器的电流变大，即电流表A1的示数变大，故A错误；
B．由电路图可知，灯泡并联在电源两端，滑片P移动过程中，灯泡两端电压不变，且灯泡电阻不变，故由可知，灯泡的功率不变，故灯泡亮度不变，电流表A测干路电流，由A中分析可知，流过滑动变阻器的电流变大，且流过小灯泡的电流不变，故可知干路电流变大，即电流表A示数变大，故B错误；
C．由电路图可知，电压表测电源电压，故电压表V示数不变，由A中分析可知，电压表A1示数变大，故可知电压表V示数与电流表A1示数的比值变小，故C错误；
D．由电路图可知，电流表A示数与电流表A1示数之差等于流过小灯泡的电流大小，由B中分析可知，流过小灯泡的电流不变，即电流表A示数与电流表A1示数之差不变，且电压表V示数不变，故二者比值不变，故D正确。
故选D。
10. 如图所示是小明家的电能表。将一个标有“220V 1210W”的用电器单独接入家庭电路中工作12min，电能表业的转盘转了500转，在此工作过程中，下列说法正确的是(　　)

A. 该电能表的示数表示家中已经消耗1123.4J的电能
B. 该用电器的实际功率为1200W
C. 该电路的实际电压为200V
D. 若小明家所有用电器同时工作，则总功率不得超过2.2kW
【答案】C
【详解】
【详解】A．该电能表的示数表示家中已经消耗1123.4kWh的电能，故A错误；
B．该用电器消耗的电能
W实=r/kWh 500r=0.2kWh
则用电器的实际功率为
P实===1kW=1000W
故B错误；
C．用电器的电阻为
R== =40
该电路的实际电压
U实===200V
故C正确；
D．若小明家所有用电器同时工作，则总功率不得超过
P总=UI=220V20A=4400W=4.4kW

故D错误。
故选C。
注意：第11～14小题每题至少有两个选项正确。
11. 关于温度、热量和内能，下列说法中正确的是(　　)
A. 内能越大的物体所含有的热量一定越多 B. 温度相同的物体接触时不发生热传递
C. 热量总是从内能大的物体向内能小的物体转移 D. 同一物体温度降低，它的内能减少
【答案】BD
【详解】
【分析】
【详解】A．热量是一个过程量，“含有的热量”这一说法错误，故A错误；
B．发生热传递的条件是有温度差，温度相同的物体接触时不发生热传递，故B正确；
C．热传递总是从温度高的物体向温度低的物体传递，但温度高的物体内能不一定大，故C错误；
D．同一物体质量一定时，温度降低，内能会减少，故D正确。
故选BD。
12. 如图所示，木块A、B、C叠放在水平地面上，在20N的水平拉力F作用下，起向右做匀速直线运动(不计空气阻力)。下列判断中正确的是(　　)

A. 木块A不受摩擦力
B. 木块C受到B对它向右的摩擦力为20N
C. 木块C受到的重力与地面对C的支持力是一对平衡力
D. 木块B受到的拉力与木块C受到的向左的摩擦力是一对相互作用力
【答案】AB
【详解】
【详解】A．由图知：用20N的水平拉力F拉木块B，使A、B、C一起向右做匀速直线运动，A、B、C均处于平衡状态，不计空气阻力，木块A由于惯性，随木块B一起向右做匀速直线运动，在水平方向上不受摩擦力的作用，故A正确；
B．木块B受到水平向右的拉力，同时受到木块C对B的水平向左的摩擦力，这两个力是平衡力，大小相等，即木块B受到的摩擦力大小为20N，由于力的作用是相互的，则木块B对木块C有水平向右的摩擦力，大小为20N，故B正确；
C．地面对C的支持力的大小等于A、B、C三个木块的重力之和，大于木块C的重力，木块C受到的重力与地面对C的支持力不是一对平衡力，故C错误；
D．木块C受到向左的摩擦力的施力物体是地面，与木块B受到的拉力不是一对相互作用力，故D错误。
故选AB。
13. 将质量和底面积都相同的两个容器放在水平桌面上，向其内部分别注入甲、乙两种液体。将体积相同的两个实心物体M、N分别放入两种液体中，物体静止在如图所示的位置，此时两种液体对容器底部的压力相等。下列说法中正确的是(　　)

A. 两物体的密度
B. 物体M下表面受到的液体压力大于N下表面受到的液体压力
C. 若将乙液体倒入甲液体中，物体M将上浮
D. 取出M、N后，两容器对桌面压强的变化量分别为、，则
【答案】ABD
【详解】
【分析】
【详解】A．由题意可知，两液体对容器底部的压力相等，且两容器的底面积相等，故由可知，两液体对容器底部的压强相等，由图中可知，乙中液体深度大于甲中液体深度，故由
p=gh可知，甲液体密度小于乙液体密度，且M在甲中悬浮而N在乙中漂浮，故由物体的浮沉条件可知，M的密度等于甲的密度，N的密度小于乙的密度，故可知，M的密度大于N的密度，故A正确；
B．由A中分析可知，M的密度大于N的密度，且两物体的体积相同，故由m=V可知，M的质量大于N的质量，由G=mg可知，M的重力大于N的重力，由受力分析可知，两物体所受浮力均等于自身重力，故可知M所受浮力大于N所受浮力，由浮力的产生条件可知，物体M下表面受到的液体压力大于N下表面受到的液体压力，故B正确；
C．若将乙液体倒入甲液体中，则混合后的液体密度小于甲液体的密度，则此时M的密度将大于混合液体的密度，故由物体的浮沉条件可知，物体M将下沉，故C错误；
D．由受力分析可知，取出M、N后，两容器对桌面压力的变化量等于M、N自身重力的大小，由B中分析可知，M的重力大于N的重力，故甲容器对桌面压力的变化量大于乙容器对桌面压力的变化量，且两容器的底面积相同，故由可知，甲容器对桌面压强的变化量大于乙容器对桌面压强的变化量，故D正确。
故选ABD。
14. 如图甲所示，电源电压保持不变，为定值电阻。闭合开关S，将滑动变阻器的滑片P由最右端滑至最左端，滑片P在最左端时小灯泡恰好正常发光，两个电压表示数与电流表示数的变化关系如图乙所示。下列说法中正确的是(　　)


A. 电源电压为10V
B. 小灯泡的额定功率为1.6W
C. 小灯泡正常发光时，在1min内消耗的电能为96J
D. 滑动变阻器的最大阻值为35
【答案】BC
【详解】
【详解】电路中灯L、R0、R串联，电压表V1测灯L和R0两端的电压，电压表V2测R0和R两端的电压；电流表测串联电路中的电流；
A．将滑动变阻器的滑片P由最右端滑至最左端的过程中，R阻值变小，电路中电流变大，根据串联分压“电阻越大，分压越多”的规律，判定电压表V1示数越变越大，电压表V2的示数越变越小；当滑片P滑到最左端时，R=0，电路中电阻最小，电流最大为I大=0.4A，由图乙可得，此时电压表V1测电源电压，示数为8V，故A错误；
B．滑片P在最左端时小灯泡恰好正常发光，此时电路中的电流为0.4A；V2测R0两端电压，由图乙知示数为4V，则灯L两端电压为
UL=U-UR0=8V-4V=4V
则灯泡的额定功率为
PL额=ULI大=4V0.4A=1.6W
故B正确；
CD．小灯泡正常发光时，R0 在1min内消耗的电能
W0=U0I0t=4V0.4A60s=96J
R0===10
滑片P在最右端时电阻最大，此时电路中电流最小为I小=0.2A，则R0两端电压为
U'0=I小R0=0.2A10=2V
电压表V2示数为U2=7V，则滑动变阻器两端的电压为
UR=U2-U'0=7V-2V=5V
滑动变阻器的最大阻值为
R===25
故C正确；D错误。
故选BC。
二、填空题(每空1分，共24分)
15. 端午节时很多人家会煮粽子。煮粽子的水在沸腾过程中温度___________；打开锅盖取粽子时要注意防烫伤，因为水蒸气液化___________(填“吸热”或“放热”)；将剩下的粽子放入冰箱冷冻后再取出时，粽子表面有一层白霜，这是___________(填物态变化名称)现象。
【答案】 ①. 保持不变 ②. 放热 ③. 凝华
【详解】
【分析】
【详解】[1]水沸腾过程中，持续吸热温度保持不变。
[2]打开锅盖取粽子时，水蒸气遇到温度较低的空气液化为小水滴，液化放热，故要注意防烫伤。
[3]粽子表面有一层白霜，是冰箱中的水蒸气遇冷凝华形成冰晶。
16. 如图所示，一只天鹅在水深为1.5m的水面上方水平飞行，它在水中的倒影是由光的___________形成的。若此时的天鹅距水面2m，它在水中的倒影离天鹅___________m。若以水中的倒影为参照物，水面上方飞行的天鹅是___________(填“运动”或“静止”)的。

【答案】 ①. 反射 ②. 4 ③. 静止
【详解】
分析】
【详解】[1]天鹅的倒影属于平面镜成像，是由于光的反射而形成的。
[2]已知天鹅到水面的距离等于2m，则“倒影”到水面的距离也为2m，所以天鹅的倒影离天鹅的距离为4m。
[3]若以天鹅在水中的倒影为参照物，天鹅和天鹅所成的像间没有位置的变化，故水面上方飞行的天鹅是静止的。
17. 将一块质量为60g、体积为100的物块浸没在水中后放手，物块最终处于_______(填“沉底”、“悬浮”或“漂浮”)状态，此时物块浸入水中的体积是_______，物块受到的浮力为________N，(g取10N/kg，)
【答案】 ①. 漂浮 ②. 60 ③. 0.6
【详解】
【详解】[1]物块的密度
ρ===0.6×103kg/m3
物块的密度小于水的密度，物块浸没在水中后放手，物块最终漂浮在水面上。
[2][3]物块放入水中静止时漂浮，此时受到的浮力
F浮=GA=mg=0.06kg×10N/kg=0.6N
物块浸入水中的体积与排开水的体积相等，即
V浸=V排== =6×10-5m3=60cm3
18. 2021年5月15日，“天向一号”火星探测器所携带的“祝融号”火星车及其着陆组合体成功降落在火星。“祝融号”火星车使用太阳能电池板供电，太阳能属于_____(填“可再生”或“不可再生”)能源，来源于太阳内部发生的核______(填“裂变”或“聚变”)。地面控制中心通过______波向它发出指令。
【答案】 ①. 可再生 ②. 聚变 ③. 电磁
【详解】
【详解】[1]太阳能可以从自然界中源源不断地得到的能源，属于是可再生能源。
[2]在太阳内部，氢原子核在超高温作用下发生聚变，释放巨大的核能。
[3]电磁波可以传递信息，地面控制中心通过电磁波向“天问一号”发出指令。
19. 高速行驶的汽车突然刹车，车内的人由于________身体会向前倾，驾驶员通过踩刹车可以使行驶中的汽车突然停止，说明力可以改变汽车的_______。汽油机一个工作循环中有四个冲程，图是汽油机工作循环中的___________冲程。

【答案】 ① 惯性 ②. 运动状态 ③. 做功
【详解】
【分析】
【详解】[1]高速行驶的汽车突然刹车时，人的下半身会随车一起停止运动，而人的上半身由于惯性仍会保持原来的运动状态，故人的身体会向前倾。
[2]驾驶员踩刹车时，对车施加力，使得行驶中的汽车停止，汽车的运动状态发生改变，说明力可以改变汽车的运动状态。
[3]由图中可知，此时进气门与排气门均关闭，火花塞点火，活塞向下运动，故可知是做功冲程。
20. 如图所示，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯是________(填“导体”或“绝缘体”)。小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的_________影响了电阻的大小，导致小灯泡的亮度发生了变化。通电一段时间后铅笔芯发热，这是_________造成的。

【答案】 ①. 导体 ②. 长度 ③. 热效应
【详解】
【分析】
【详解】[1]容易导电的物体叫导体，用两个金属夹子将一根铅笔芯接入电路时小灯泡发光，说明铅笔芯容易导电，是导体。
[2]小夹子在铅笔芯上滑动的过程中，铅笔芯接入电路的长度发生了变化，导致小灯泡的亮度发生了变化，说明铅笔芯接入电路中电阻大小变化，即接入电路的长度影响了电阻的大小。
[3]通电一段时间，铅笔芯发热，这是电流的热效应造成的。
21. 某工人用如图所示的装置提升一堆砖。已知每块砖重40N，工人的质量为70kg，他的双脚与地面的接触面积为400(不计绳重和摩擦)。当工人匀速提升20块砖时，此装置的机械效率为80%，则工人对地面的压强为_________Pa。在此过程中，砖块上升的速度是0.2m/s，则工人做功的功率是________W。当工人用此装置提升_________块砖时，该装置的机械效率最高。(g取10N/kg)

【答案】 ①. 5000 ②. 200 ③. 30

【详解】
【分析】
【详解】[1]由图中可知，动滑轮上有两股绳子承重，故绳子自由端移动的距离s与砖上升的高度h之间的关系为s=2h，由题意可知，20块砖的重力为
G=40N20=800N
因此装置的机械效率为80%，故有

解得绳子自由端的拉力为

对人受力分析可知，人受到向下的重力G人，向上的绳子拉力F与地面的支持力F支，由受力平衡可知，地面对人的支持力为

因人对地面的压力F压与地面对人的支持力F支是一对相互作用力，大小相等，故可知人对地面的压力为

故工人对地面的压强为

[2]因砖块上升的速度为0.2m/s，故可知绳子自由端移动的距离为

故可得工人做功的功率为

[3]由题意可知，当滑轮组提升的物体重力越大时，滑轮组的机械效率越高，由受力分析可知，当地面对人的支持力为零时，此时绳子对人的拉力最大，等于人的重力，即

当砖块的重力为G=800N时，滑轮组的机械效率为80%，即

解得动滑轮的重力为G动=200N，当绳子自由端的拉力为时，此时绳子自由端的拉力与砖块的重力的关系为

解得此时砖块的重力为

故提升砖块的块数为

22. 如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变。闭合开关S后，滑动变阻器的滑片P从最左端移动到最右端的过程中，电流表示数I与电压表示数U的变化关系如图乙所示，则R2的最大阻值为___________Ω，电路的最大总功率为________W，滑动变阻器的最大功率为_________W。

【答案】 ①. 20 ②. 3.6 ③. 0.9
【详解】
【分析】
【详解】[1]观察图甲，闭合开关后，滑动变阻器的滑片P从最左端移动到最右端的过程中，根据电流的流法可知，这是一个串联电路，两电阻串联，变阻器接入电路的电阻在变大，电路的总电阻在变大，电源电压不变，则电路的电流在变小，观察图乙，图线的方向应该是从左往右，当滑片P移动到最右端时，R2的电压是4V，流过R2的电流是0.2A，根据欧姆定律的变换式可知，这时R2的阻值是

R2的最大阻值是20Ω。
[2]要求电路的最大总功率，根据电功率的公式，电源电压不变，则需要电路的电流最大，这时电路的总电阻最小，即要求变阻器接入电路的电阻最小，为0，这时变阻器两端的电压也为0，观察图乙，当电压为0时，电路的电流是0.6A，这是电路的最大电流；接下来求电源电压，观察图乙，当电压为0时，电路的电流是0.6A，这时只有电阻R1接入电路，设电源电压是U，根据欧姆定律可知

再观察图乙，当电压为4V时，电路的电流是0.2A，这时两个电阻都接入电路，R2的电压是4V，则R1的电压是，对R1根据欧姆定律可知

联立上面两条方程，可解得、；那么电路的最大电流是0.6A，，根据电功率的公式，电路的最大总功率是

电路的最大总功率是3.6W。
[3]设滑片P在某个位置时，滑动变阻器的功率达到最大，根据可知

观察这个上式，可想到当时，分母的值可以达到最小，是40Ω，那么的值达到最大，其大小是0.9W，即滑动变阻器的最大功率为0.9W。
三、作图题(共8分)
23. 如图所示，一条与主光轴垂直的光线经平面镜反射后射向前方的凹透镜。请画出经过平面镜反射后的反射光线以及经过凹透镜折射后的折射光线。

【答案】
【详解】
【分析】
【详解】入射光线与平面镜的夹角为，则入射角为

根据反射角等于入射角画出反射光线，易知反射光线平行于主光轴。根据平行光经凹透镜折射后的光线的反向延长线过凹透镜的焦点，故连接凹透镜的焦点与入射光线与凹透镜的交点后延长线即为经过凹透镜折射后的折射光线，如下所示：

24. 如图所示，火车上的售货员正推着小车售卖货物。当小车前行遇到障碍物时，需要使小车前轮翘起。请你画出售货员施加的最小动力，动力臂以及阻力臂。

【答案】
【详解】
【分析】
【详解】当小车前行遇到障碍物时，需要使小车前轮翘起，要按下小车，则O为支点，阻力为车的重力G，根据力臂的定义，从O向重力作垂线段l2，即为阻力臂。因阻力和阻力臂大小不变，根据杠杆的平衡条件，当动力臂最大时，动力最小，动力臂最大为OA()，为使动力臂最大为OA，过A点作OA的垂线，因阻力使杠杆顺时针转动，故动力促使杠杆逆时针转动，可知力的方向应斜向下，售货员施加的最小动力为，如下所示：

25. 如图所示，两灯泡的额定电压均为220V。当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

【答案】
【详解】
【详解】家庭电路电压为220V，两灯泡的额定电压均为220V，因两灯都能正常工作，则两灯应并联；开关S控制两灯，S接在干路上，根据安全用电原则，S要控制火线；三孔插座不受开关S控制，按“左零右火上接地”的原则连入电路中，作图如下：


四、简答题(共4分)
26. 小明家新买了一台豆浆机，请你用物理知识回答下列问题：
(1)豆浆机中电动机的工作原理是什么？
(2)在煮豆浆的过程中，随着加热时间的增加，小明闻到豆香味越来越浓，为什么？
【答案】见详解
【详解】
【分析】
【详解】(1)电动机的工作原理是通电导体在磁场中受到力的作用。
(2)散发豆香味分子不停地做无规则的运动，运动到空气中被人们闻到了香味，这种现象叫扩散现象。温度越高，分子运动越快，随着加热时间的增加，豆浆的温度越来越高，所以香味散发得越来越快，闻起来也就越来越浓。
五、计算题(共18分。要求写出必要的文字说明、公式、运算过程、数值、单位和答)
27. 最近几年我国大力发展新能源汽车。一辆质量为1.68t的氢燃料新能源汽车行驶在一段斜坡路上，从坡底以18km/h的速度匀速行驶2min到达高为100m的坡顶，行驶过程中汽车的输出功率保持56kW不变。求：(g取10N/kg，氢的热值为平)
(1)汽车的牵引力是多大？
(2)斜坡的机械效率是多大？
(3)若汽车发动机的热机效率为50%，则全程共消耗多少克氢燃料？
【答案】(1)11200N；(2)25%；(3)96克
【详解】
【分析】
【详解】(1)由


知道，汽车的牵引力是

(2)上坡过程牵引力做的总功

此过程做的有用功

斜坡的机械效率是

(3)若汽车发动机的热机效率为50%，则氢燃料燃烧释放的能量

由知道，全程共消耗氢燃料的质量

答：(1)汽车的牵引力是11200N；
(2)斜坡的机械效率是25%；
(3)若汽车发动机的热机效率为50%，则全程共消耗96克氢燃料。
28. 某品牌电饭煲有加热和保温两个挡位，其简化电路如图所示，其中和均为发热电阻，额定电压为220V，该电饭煲的保温功率为120W。接通电路后，开关S自动与触点a、b接通，开始加热；当锅内温度达到一定温度时，开关S自动与a、b断开，并与触点c接触，使电饭煲处于保温状态。若将一锅质量为3kg、初温为40℃的粥加热至100℃，需要加热15min，消耗0.25kW·h的电能。求：[粥的比热容]
(1)保温状态下，通过的电流是多少？(结果保留两位小数)
(2)的电阻是多少？
(3)在此次加热过程中粥吸收了多少热量？该电饭煲在加热过程中的效率是多少？

【答案】(1)0.55A；(2)56Ω；(3)7.2×105J； 80%
【详解】
【分析】
【详解】(1)由图知道，该电饭煲的保温时，为R2的简单电路，由于额定电压为220V，该电饭煲的保温功率为120W，由知道，此时通过的电流是

由知道，R2的电阻

(2)开关S与触点a、b接通时，R1与R2并联，由于加热15min，消耗0.25kW·h的电能，由 知道，干路电流是

由知道，电路总电阻

由知道，解得。
(3)由知道，此次加热过程中粥吸收的热量

由知道，该电饭煲在加热过程中的效率是

答：(1)保温状态下，通过的电流是0.55A；
(2)的电阻是56Ω；
(3)在此次加热过程中粥吸收的热量是7.2×105J；该电饭煲在加热过程中的效率是80%。
六、实验、探究题(共34分)
29. 某同学在“探究不同物质吸热情况”的实验中，将水和煤油分别装在两个相同的烧杯中，用两个相同的酒精灯加热，每隔2min记录一次温度。
(1)图甲是这名同学的实验装置，其中有一处明显错误，请指出错误之处：________。

(2)纠正错误后继续实验，加热过程中某时刻水的温度如图乙所示，为_______℃。

(3)实验中用_________表示物质吸热的多少。
(4)某同学根据记录的实验数据，绘制了如图丙所示的温度随时间变化关系的图象，由图像可知___________吸热能力强。已知水的比热容为，则煤油的比热容为________。

【答案】 ①. 没有控制水和煤油的质量相同 ②. 27 ③. 加热时间的长短 ④. 水 ⑤. 2.1
【详解】
【分析】
【详解】(1)[1]探究不同物质的吸热能力时，为控制无关变量，应使水和煤油的质量相同，而由图中可知，水和煤油的体积相同，而水与煤油的密度不同，故可知错误之处为没有控制水与煤油的质量相等。
(2)[2]由图乙可知，温度计的分度值为1℃，故可知此时水的温度为27℃；
(3)[3]实验中，相同时间内水和煤油吸收的热量相同，故用加热时间的长短表示物质吸热的多少。
(4)[4][5]由图丙可知，加热相同时间时，煤油的温度变化量大于水的温度变化量，故可知水的吸热能力更强；由图丙可知，温度变化量相同时，水吸收的热量是煤油吸收热量的两倍，故由可知

解得煤油比热容为

30. 小明同学利用如图所示的装置做“探究凸透镜成像规律”的实验，将凸透镜固定在光具座50cm刻度线处不变。

(1)实验前将烛焰、凸透镜、光屏三者的中心调节到同一高度，目的是___________。将蜡烛固定在40cm刻度线处时，移动光屏，在光屏上始终得到一个大小不变的光斑，则该凸透镜的焦距为________cm。
(2)当他将三个元件移动到如图所示的位置时，光屏上恰好出现了烛焰清晰的像，利用该成像规律制成的光学仪器是_________(填“放大镜”、“投影仪”或“照相机”)。此时保持蜡烛和光屏不动，将凸透镜移动到________cm刻度线处时，仍能在光屏上成清晰的像。
(3)在成像清晰的情况下，用一张不透明纸把透镜上半部分遮挡住，看到的像会如何变化？________(填“像部分消失”、“像完整亮度不变”或“像完整亮度变暗”)。
(4)将原凸透镜更换为一个焦距较小的凸透镜后，其他元件不动，为了使光屏上再次得到清晰的像，可以在蜡烛和凸透镜之间放置个________(填“凸”或“凹”)透镜，所放置的透镜可以用来矫正______(填“近视眼”或“远视眼”)。
【答案】 ①. 使像呈在光屏中央 ②. 10.0 ③. 照相机 ④. 35.0 ⑤. 像完整亮度变暗 ⑥. 凹 ⑦. 近视眼
【详解】
【分析】
【详解】(1)[1]实验过程中，调整烛焰、凸透镜和光屏的高度，使烛焰、凸透镜和光屏三者中心大致在同一高度，目的是使烛焰的像呈在光屏的中央。
[2]由题意可知，当蜡烛距离透镜为
f=50.0cm﹣40.0cm＝10.0cm
时，在右侧无论怎样移动光屏，发现光屏上始终是一个大小不变的圆形光斑(即凸透镜右侧为平行光)，说明物距等于焦距离，则该透镜的焦距为10.0cm。
(2)[3][4]由图可知，此时的物距30.0cm(像距为15.0cm)大于二倍焦距，成倒立、缩小的实像，应用为照相机。保持蜡烛和光屏的位置不动，根据光路可逆可知，当物距等于原来的像距时，像距等于原来的物距，仍能在光屏上成清晰的像，故将凸透镜移动到光具座
u=50.0cm﹣15.0cm＝35.0cm
刻度处，仍能在光屏上成清晰的像。
(3)[5]物体由无数点组成，物体上任一点射向凸透镜的无数条光线经凸透镜折射后，有无数光线折射会聚成该点的像。当用纸挡住透镜的某一部分时，由于通过凸透镜会聚的光线数量减少，所以像会比原来变暗，但仍成完整的像，即像完整亮度变暗。
(4)[6][7]将原凸透镜更换为一个焦距较小的凸透镜后，由于焦距变小，折光能力变强，像会成在光屏的前方，所以需要在蜡烛和凸透镜之间放置一个可以使光线发散的凹透镜，凹透镜以用来矫正近视眼。
31. 某同学用如图所示的装置探究阻力对物体运动的影响。

(1)他在水平面上分别铺上不同材料，让同一小车从相同斜面上的同一高度由静止滑下，目的是使小车到达斜面底端时的___________相同
(2)实验发现：小车分别在毛巾、棉布和木板表面上滑行时，在木板表面滑行距离最远，说明小车受到的阻力越小，运动状态越___________(填“容易”或“不容易”)改变。由此推测：如果小车在水平面上滑行时受到的阻力为零，它将一直做___________。
(3)小车在水平而上三次滑行过程中，在___________表面克服阻力做功的功率大。
(4)在不增加任何器材的情况下，若要探究速度对动能大小的影响，可使小车从斜面的___________高度由静止滑下，比较小车在___________水平面上滑行的距离即可。(均填“相同”或“不同”)
【答案】 ①. 初速度 ②. 不容易 ③. 匀速直线运动 ④. 毛巾 ⑤. 不同 ⑥. 相同
【详解】
【分析】
【详解】(1)[1]要探究阻力对物体运动的影响，实验中应控制小车的初速度相同，为了使小车到达水平面具有相同的初速度，应使同一小车从同一斜面的同一高度由静止滑下。
(2)[2]根据题意知道，接触面越光滑，小车受到的摩擦力越小，即改变运动状态约不易改变，速度减小得越慢，小车运动的距离越远。
[3]实验的基础上，进行推理，如果运动的物体没有受到力的作用，将做匀速直线运动。
(3)[4]由于小车达到水平面时初速度相同，即小车的动能相同，最终速度为0，即小车的动能全部转化为内能，大小等于克服阻力做的功，所以，小车在毛巾、棉布、木板表面上克服阻力做功相等，但在木板表面滑行时间长，由 知道，木板表面功率小，毛巾表面功率大。
(4)[5][6]若要探究“速度对动能大小的影响”，需要改变小车的速度，即可将小车从斜面的不同高度由静止滑下，高度越高，速度越大；比较小车在相同水平面上滑行的距离即可。
32. 小云实验小组用如图甲所示的实验装置探究浮力的大小跟哪些因素有关。


(1)分析b、c两次实验可知：浸在液体中的物体受到浮力的大小与___________有关。
(2)分析c、d两次实验可知：浸没在液体中的物体受到浮力的大小与浸没深度___________。
(3)分析c、e两次实验可知：浸在液体中的物体受到浮力的大小与___________有关。
(4)若先完成实验c，再完成实验a，则测得的浮力将___________。(填“偏大”或“偏小”)。
(5)完成上述实验后，小云又利用如图乙所示的装置来测量实验中所用金属块的密度，实验过程如下：

①将空烧杯漂浮在水槽内，用刻度尺测得水面的高度为；
②将金属块放在烧杯内，用刻度尺测得水面的高度；
③___________，用刻度尺测得水面的高度为；
④金属块密度___________。(用、、、表示)
【答案】 ①. 排开液体的体积 ②. 无关 ③. 液体的密度 ④. 偏大 ⑤. 在②的基础上，将金属块从烧杯中取出，慢慢放入水槽内的水中，使其浸没在液体中，用刻度尺测得水面的高度为 ⑥.
【详解】
【分析】
【详解】(1)[1]图a中测力计的示数为物体的重力G。物体受到的浮力大小与物体排开液体的密度和体积有关，研究浮力大小与其中一个因素的关系时，要控制另一个因素不变，由b、c两次实验知，排开液体的密度相同，排开液体的体积不同，根据称重法测浮力

可得出b、c两次实验浮力的大小不同，故分析b、c两次实验可得出浸在液体中的物体受到浮力的大小与排开液体的体积有关。
(2)[2]分析c、d两次实验可知，物体浸在液体的体积和密度相同，而深度不同，由称重法测浮力，物体受到的浮力相同，故得出：浸没在在液体中的物体受到浮力的大小与浸没深度无关。
(3)[3]分析c、e两次实验可知，物体排开液体的体积相同，而液体的密度不同，由称重法测浮力，物体受到的浮力不相同，故分析c、e两次实验得出：浸在液体中的物体受到浮力的大小与液体的密度有关。
(4)[4]若先完成实验c，再完成实验a，因物体上沾有水，故测量出的重力偏大，根据称重法测浮力，则测得的浮力将偏大。
(5)①将空烧杯漂浮在水槽内，用刻度尺测得水面的高度为；
②将金属块放在烧杯内，用刻度尺测得水面的高度；
在①中，空烧杯处于漂浮状态，受到的浮力等于其重力

在②中，烧杯处于漂浮状态，烧杯受到的浮力等于空烧杯的重力与金属块的重力之和

两式相减得增加的浮力为

根据阿基米德原理有

即

故石块的质量为

③[5]为得出金属块的密度，根据，求出金属块的体积即可。在②的基础上，将金属块从烧杯中取出，慢慢放入水槽内的水中，使其浸没在液体中，用刻度尺测得水面的高度为，则金属块的体积为

④[6]金属块的密度

33. 在“测量小灯泡电功率”的实验中，电源电压恒为3V，小灯泡的额定电压为2.5V，滑动变阻器的规格为“20 1A”。
(1)如图甲所示，闭合开关后，发现只有___________有示数，经检查发现有根导线连接错误。请在错误的单线上打“×”，并用笔面线代替导线将电路连接正确。( )


(2)改正错误后，移动滑动变阻器的滑片到某一位置，电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑片适当向___________(填“左”或“右”)滑动。


(3)图丙是小灯泡的电流随电压变化关系的图象，根据图象可知，小灯泡的额定功率为___________W。


(4)测量小灯泡的电功率______(填“需要”或“不需要”)多次测量求平均值，原因是________。
(5)在实际测量过程中，调节滑动变阻器使其接入电路中的电阻减小，相应的小灯泡的阻值变化，则________(填“>”、“＜”或“=”)。
(6)实验结束后，某同学设计了如图丁所示的电路来测定额定电压为3V的小灯泡的额定功率。已知电源电压为9V，定值电阻R的阻值为10。请帮助他完成以下实验步骤：


①开关S、闭合，断开，调节滑动变阻器的滑片，使电压表的示数为______V时，小灯泡正常发光；
②保持滑片位置不动，开关S、闭合，断开，此时电压表的示数为4V；再将滑动变阻器的滑片移至最________(填“左”或“右”)端，此时电压表的示数为7V。
③小灯泡的额定功率________W。
【答案】 ①. 电压表 ②. ③. 左 ④. 0.625 ⑤. 不需要 ⑥. 灯在不同电压下的功率不同 ⑦. > ⑧. 6 ⑨. 左 ⑩. 2.25
【详解】
【分析】
【详解】(1)[1][2]原电路中，电流表与灯泡并联，电压表串联在电路中，因电压表内阻很大，闭合开关，会观察电流表无示数，电压表测电源电压，故电压表有示数；电流表应与灯泡串联，电压表与灯泡并联，如下图所示


(2)[3]灯在额定电压下正常发光，图中电压表选用小量程，分度值为0.1V，示数为1.8V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，应减小变阻器连入电路中的电阻大小，故滑片向左移动，直到电压表示数为额定电压。
(3)[4]由图像知，当小灯泡正常发光时，电压为2.5V，电流为0.25A，则小灯泡的额定功率是
P=UI=2.5V×0.25A=0.625W
(4)[5][6] 测量小灯泡的电功率不需要多次测量求平均值，原因是：灯在不同电压下的功率不同。
(5)[7]根据图象可知当滑动变阻器电阻变小时，灯泡两端电压增大，电流也增大，灯泡电阻变大，总电阻变小。根据
R=R滑+R灯
只有当R滑的减小量大于R灯的增加量才会让总电阻变小。
(6)①[8]闭合开关S、S1，断开开关S2，移动滑动变阻器的滑片，使电压表示数为6V，由于电压表测变阻器的电压，当电压表示数为6V，根据串联电路电压的规律，灯的电压
UL=U-U滑=9V-6V=3V
这时小灯泡正常发光。
②[9]保持滑动变阻器滑片的位置不变，闭合开关S、S2，断开S1，电压表示数为4V。再将滑动变阻器的滑片移至最左端，此时电压表的示数为7V。
③[10]在②中，R与变阻器串联，根据串联电路电压的规律，电压表示数为4V时，R的电压为
UR=9V-4V=5V
由分压原理，此时电压表所测滑动变阻器部分的电阻是

故在①中，灯的额定电流为

则小灯泡的额定功率
P额=ULIL=3V×0.75A=2.25W
