【中考物理】2022-2023学年广东省深圳市第一轮专项复习—电与磁作图专题（含解析）

这是一份【中考物理】2022-2023学年广东省深圳市第一轮专项复习—电与磁作图专题（含解析），共39页。试卷主要包含了作图题等内容，欢迎下载使用。

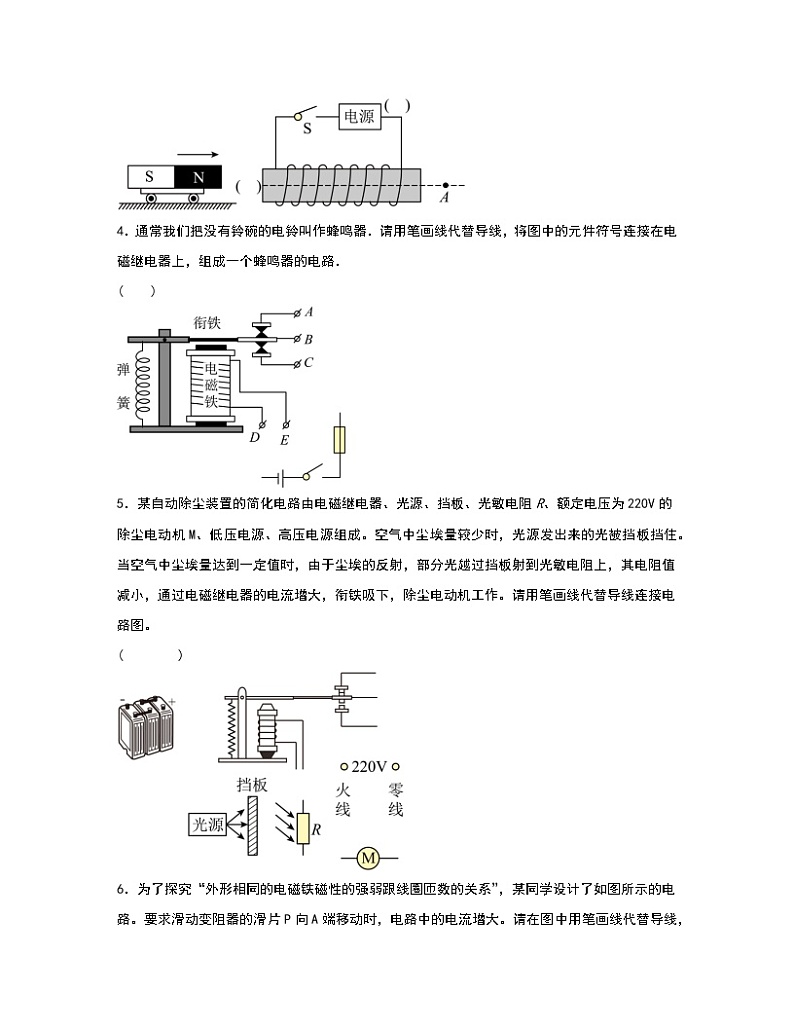

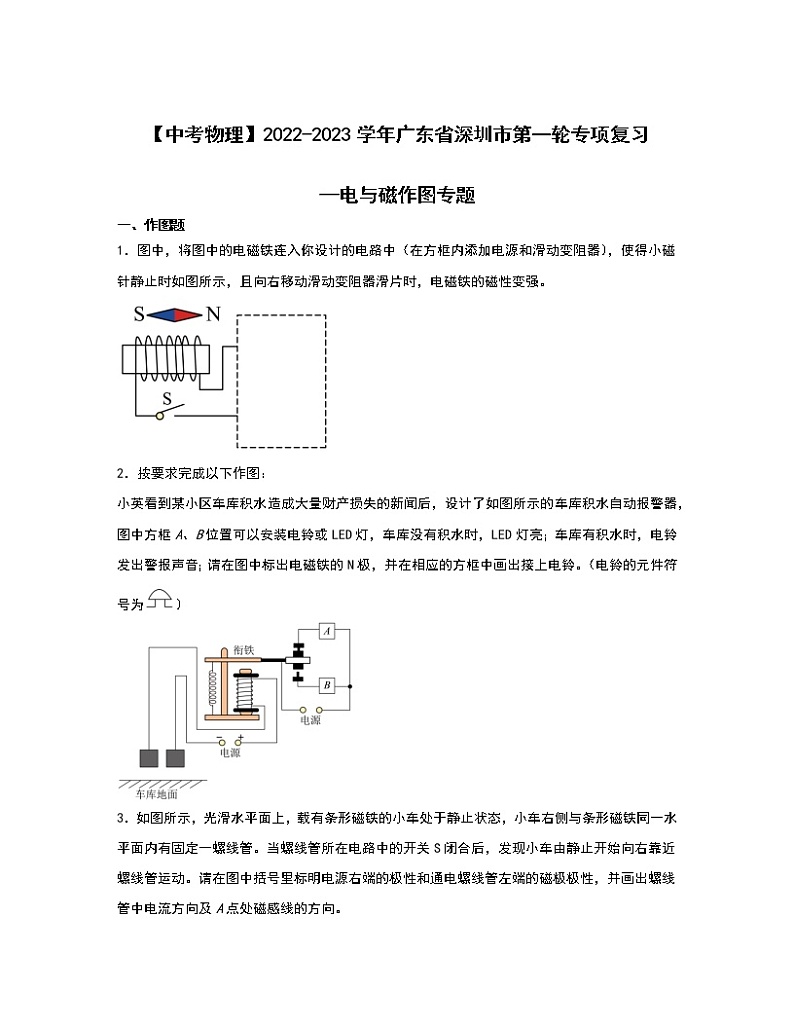

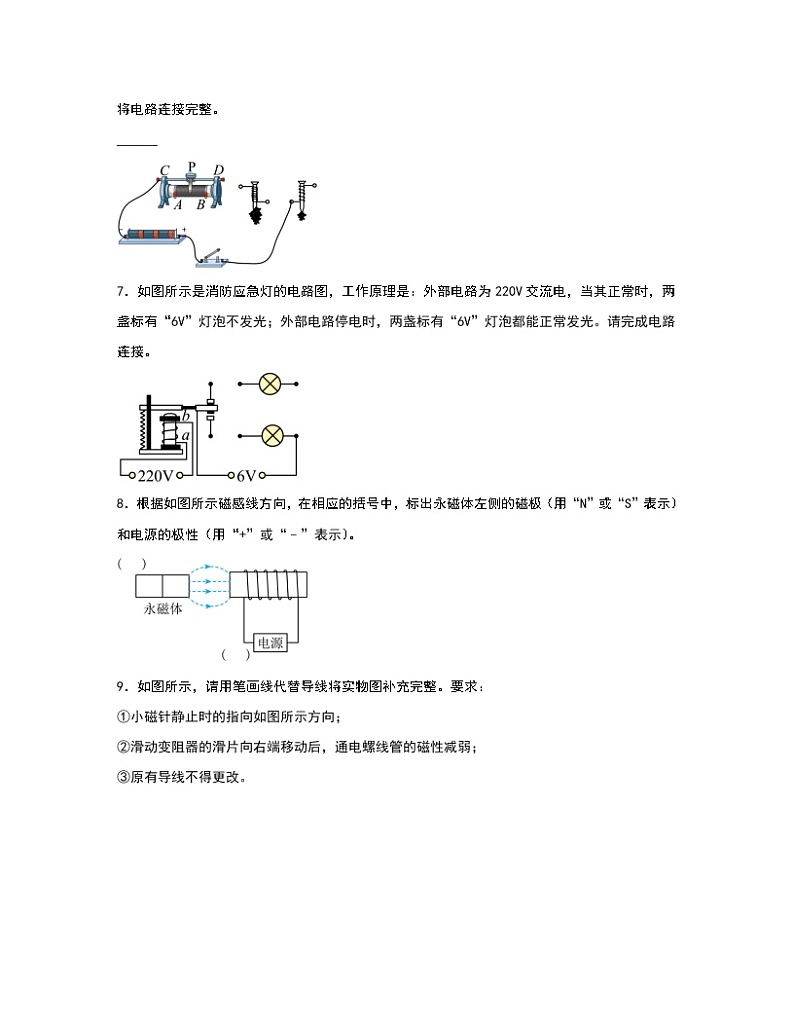

【中考物理】2022-2023学年广东省深圳市第一轮专项复习—电与磁作图专题一、作图题1．图中，将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变强。2．按要求完成以下作图：小英看到某小区车库积水造成大量财产损失的新闻后，设计了如图所示的车库积水自动报警器，图中方框A、B位置可以安装电铃或LED灯，车库没有积水时，LED灯亮；车库有积水时，电铃发出警报声音；请在图中标出电磁铁的N极，并在相应的方框中画出接上电铃。（电铃的元件符号为）3．如图所示，光滑水平面上，载有条形磁铁的小车处于静止状态，小车右侧与条形磁铁同一水平面内有固定一螺线管。当螺线管所在电路中的开关S闭合后，发现小车由静止开始向右靠近螺线管运动。请在图中括号里标明电源右端的极性和通电螺线管左端的磁极极性，并画出螺线管中电流方向及A点处磁感线的方向。4．通常我们把没有铃碗的电铃叫作蜂鸣器．请用笔画线代替导线，将图中的元件符号连接在电磁继电器上，组成一个蜂鸣器的电路．(    )5．某自动除尘装置的简化电路由电磁继电器、光源、挡板、光敏电阻R、额定电压为220V的除尘电动机M、低压电源、高压电源组成。空气中尘埃量较少时，光源发出来的光被挡板挡住。当空气中尘埃量达到一定值时，由于尘埃的反射，部分光越过挡板射到光敏电阻上，其电阻值减小，通过电磁继电器的电流增大，衔铁吸下，除尘电动机工作。请用笔画线代替导线连接电路图。(        )6．为了探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”，某同学设计了如图所示的电路。要求滑动变阻器的滑片P向A端移动时，电路中的电流增大。请在图中用笔画线代替导线，将电路连接完整。______7．如图所示是消防应急灯的电路图，工作原理是：外部电路为220V交流电，当其正常时，两盏标有“6V”灯泡不发光；外部电路停电时，两盏标有“6V”灯泡都能正常发光。请完成电路连接。8．根据如图所示磁感线方向，在相应的括号中，标出永磁体左侧的磁极（用“N”或“S”表示）和电源的极性（用“+”或“﹣”表示）。9．如图所示，请用笔画线代替导线将实物图补充完整。要求：①小磁针静止时的指向如图所示方向；②滑动变阻器的滑片向右端移动后，通电螺线管的磁性减弱；③原有导线不得更改。10．如图所示，将小车和条形磁铁靠近通电螺线管，当开关闭合后，发现条形磁铁和小车向右运动，请在图中标出通电螺线管的N极和电源的正负极。11．如图，这是一种水位自动报警器的原理图，在水位未达到金属块A时，绿灯亮；当水位达到金属块A时，红灯亮，发出报警信号。请把图中电路连接完整。(     )12．（1）请在图中画出光线经过透镜后的光路图（F为焦点）；（2）如图所示，木块静止放在桌面上，请画出木块所受重力的示意图；（3）如图是电加热恒温箱的原理图。控制电路由电源U1、电磁继电器、调温电阻R2和热敏电阻R1组成，其中热敏电阻R1随温度升高而阻值减小；工作电路由U2和加热器R0组成，请按照题意用笔画线代替导线将图中的控制电路和工作电路连接完整。13．如图所示，请用笔画线代替导线，将实物图补充完完整，要求：①小磁针的指向满足如图所示的方向，②滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱。14．试根据规定要求作图（1）图中的OB是一束光线由空气射到水面后的反射光线，请作出入射光线AO，并画出折射光线OC的大致方向。（2）根据图示通电螺线管周围的磁感线方向，在图中标出通电螺线管的N极和电源的正极。（3）某同学想利用电磁继电器制成一个温度自动报警器，实现对温控箱内的温度监控。用如下图所示带金属触丝的水银温度计和电磁继电器组装成自动报警器，正常情况下绿灯亮，当温控箱内温度升高到一定温度时，红灯亮（绿灯熄灭）。请按此要求连接电路（红、绿灯的额定电压相同）。15．按要求作图（请保留作图痕迹）。 （1）如图所示，小红看到盛水的碗底有一枚硬币（如A点），请画出大致反映这一现象的光路图。(    )（2）如图所示，小明要将购物推上台阶，需要在把手上施加一个斜向下的力，已知购物车的支点为O点（小黑点），请在图中A点画出最小的力F1。(    )（3）如图所示是利用电磁铁控制汽车启动的电路原理图，图中钥匙相当于控制电路的开关，请完成电路的连接。(    )16．请你在虚线框内将电路补充完整，要求：①电源电压恒定不变，闭合开关S，图中的小磁针旋转180°后静止；②此电路能改变电磁铁的磁性强弱。17．如图是一款利用热传感器（温度越高，热传感器电阻越小）设计的高温报警器电路。闭合开关S，当环境温度过高时，电铃响，灯泡不亮；当环境温度较低时，电铃不响，灯亮。请你将电铃、灯泡和热传感器（）画到合适的虚线框内。18．如下图是简单的火警自动报警装置的部分电路，温控开关在常温时断开，绿灯亮；在温度升高到一定值时自动闭合，红灯亮、电铃响，发出报警信号。请你按上述要求，将电路图补充完整。（a、b、c为三个接线柱）(    )19．请你在如图所示的虚线框内补充相应的电路元件符号并将螺线管、滑动变阻器接入电路中，要求电路接通后，螺线管与条形磁铁相互排斥，滑动变阻器滑片P向左移会使电流变小。20．闭合开关S后，电磁铁有磁性，小磁针静止在如图所示的位置。请在图中标出：（1）电源的极性（用“+”或“-”表示）；（2）电磁铁的磁极（用“N”或“S”表示）；（3）磁感线的方向。21．如图所示是某“汽车超载记录器”原理图，R为保护电阻，Rx为压敏电阻，其阻值随压力增大而减小。当汽车不超载时，指示灯发光；当汽车超载时，电磁铁的磁性增强，使汽车超载时照相机自动照相，请补充电路。22．如图所示是直流电铃的原理图。衔铁B与弹性A相连。自然情况下弹性片是和螺钉接触的，接通电源后电磁铁吸引衔铁，敲击铃碗发声，但同时衔铁与螺钉分离导致断电，电磁铁失去磁性后弹性片又和螺钉接触而通电，如此往复…弄懂原理后，请你在如图所示的继电器上连接几条导线，把电源和开关接入电路里，使它成了一个电铃。这样的电铃没有铃碗，通常叫做蜂鸣器。(          )23．如图中，将小磁针靠近螺线管的一端，当开关S闭合后，小磁针N极的指向如图所示。请在图中标出螺线管的磁极和电源的+、-极，并画出螺线管的绕法。(      )24．巨磁电阻是指某些材料的电阻随磁场的增强而减小的现象。图是其原理图，图中GMR是巨磁电阻。请将下列实物图用笔画线代替导线将实物图连接好，使滑片向右滑动时灯泡变亮。(           )25．为了帮阳台上的花草安全过冬，小明利用电磁继电器设计了如图所示的电路：温度过低时，大功率灯泡发光发热；达到一定温度时，插在三孔插座上的加湿器（图中未画出），喷雾加湿降温。为实现设计要求，在保证安全用电的前提下，帮小明将电路连接完整。26．按要求完成下列作图。用笔画线代替导线，将图甲中的插座和控制插座的开关正确接入家庭电路中；将图乙中实物连接起来，要求：闭合开关后，电磁铁的右端为N极，并且当滑动变阻器的滑片P向右移动时，电磁铁的磁性增强。27．如图所示，判断并标出小磁针的南、北极和电源的正、负极。28．如图是某小区利用太阳能给LED路灯供电的自动控制电路的原理示意图，其中，光敏电阻的阻值随光照强度的增强而变小。该装置能实现白天为蓄电池充电，晚上照明，试将电路连接完整。29．将图中的电磁铁连入你设计的电路中（在方框内添加电源和滑动变阻器），使得小磁针静止时如图所示，且向右移动滑动变阻器滑片时，电磁铁的磁性变弱．(      )30．随州市乡村振兴计划稳步推进，大棚蔬菜种植给农民带来可喜收入．刘大爷家大棚温度监控电路如图所示，棚内温度正常时“温控开关”处于断开状态，绿灯亮；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电铃响红灯亮．刘大爷使用中发现电铃和红灯只要拆卸掉任意一个，另一个也“没有电”．在图中画几匝电磁铁的绕线并将绿灯、红灯、电铃接入电路．(        )31．为保证桥梁以及过桥车辆的安全，工作人员在桥的人口处安装了“超载检测报警系统”。检测时，当车辆重量小于限定值时，绿灯亮、红灯灭，表示可以通行；当车辆重量大于等于限定值时，红灯亮、绿灯灭，表示禁止通行。图中压敏电阻的阻值随着压力增大而减小。请用笔划线代替导线完成电路连接。32．如图所示，根据通电螺线管中电流方向，在括号中用“＋”、“-”标出电源的正、负极，并用“N”标出小磁针的N极。33．按要求完成下列作图。（1）如图所示，L1为入射光线，L2为出射光线。请在图中添加合理的光学器件；（注意所添加的器件位置要正确）（2）小明从滑梯上匀速滑下，请作出小明受到的斜面的作用力；（3）如图所示，在电磁铁上方用弹簧挂着一个条形磁体，开关闭合后，滑片P向右滑动时弹簧伸长。请标出电磁铁上端的极性及电源正负极。34．如图所示电路，请将实物图连接完整并标出通电螺线管的N极。（要求：滑动变阻器的滑片向右移动时，通电螺线管磁性增强）(    )35．请你按要求改进如图所示的“测定油箱内油量的装置”：(l)器材：电磁继电器(如图)，若干导线，若干电源，若干触点，红、绿灯泡各1只。(2)要求：①通常情况下，绿灯亮、红灯灭；②储油过少时，绿灯灭、红灯亮。(3)请将电路设计填画在原图上(电路元件用电路符号表示，其余元件用示意图表示)。36．如图所示是磁悬浮列车的悬浮原理。请在右侧放大的图中标出电磁铁的N极和电源的正极（用“+”表示）。37．如图，小磁针静止在通电螺线管右侧，请标出磁感线方向及小磁针的N极。38．如图为小明设计的高温报警电路，其中R0为定值电阻、R1为金属电阻（阻值随温度的升高而升高）、R2为半导体电阻（阻值随温度的升高而降低）。当环境温度过高时，电铃会被接通发出报警声，但断开控制电路中的开关S可关闭铃声。请在图中选择器材，并用笔画线代替导线连接完成电路图。 39．如图所示，在电磁铁的正上方用弹簧挂一条形磁铁。当开关闭合后，如要求当滑片P从b端到a端的过程中，弹簧的长度会变长，请在图中画出电磁铁线圈的绕线方法。40．用笔画线代替导线，连接能使电铃正常工作的实物图。(      )
答案：1．【详解】小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越大时，电磁铁的磁性越强，要想电磁铁的磁性变强，应增大电路中的电流，由欧姆定律可知，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变小，如下图所示2．【详解】车库没有积水时，电磁铁不具有磁性，不会吸引衔铁，LED灯亮，说明A为LED灯；车库有积水时，左侧控制电路接通，电磁铁通电，电磁铁会具有磁性，能吸引衔铁，使得B的电路接通，电铃发出声音，所以电铃应安装在图中的B位置；电流从电磁铁的上端流入，下端流出，根据安培定则可知，电磁铁的下端为N极；如下图所示：。3．【详解】闭合开关后，小车由静止向右靠近螺线管，说明电磁铁吸引条形磁铁，由于异名磁极相互吸引，可知通电螺线管左侧为S极，右侧为N极，在电磁铁外部，磁感线从N极出发回到S极，所以A点处磁感线的方向向右；根据安培定则，即用右手握着螺线管，拇指向N极（即螺线管右侧），则螺线管中电流方向向下，电源右端为正极（+），如图所示：4．【详解】当闭合开关时，电磁铁有电流，电磁铁有磁性，衔铁被吸下，带动衔铁与触点A分离，电路断开，不再发出蜂鸣声；电磁铁失去磁性，衔铁在弹簧的作用下恢复原位，电路重新连通，发出蜂鸣声，如此不断重复，蜂鸣器实现连续工作．故电路图如下：5．【详解】将电磁继电器、光敏电阻R、低压电源串联组成控制电路，再将衔铁、电动机M、高压电源和下面的静触点联组成工作电路，如图所示：6．【详解】探究“外形相同的电磁铁磁性的强弱跟线圈匝数的关系”时，滑动变阻器与两个电磁铁串联接入电路中；滑动变阻器的滑片P向A端移动时，电路中的电流增大，则滑动变阻器连入电路的电阻减小，则滑动变阻器接的是A接线柱，如图所示：7．【详解】将两个灯泡并联，电磁继电器的作用相当于一个开关，用来控制应急灯的通断；因为当外部电路停电时，电磁铁失去磁性，衔铁在弹簧的拉力作用下回到上面的位置，与触点A接触，此时，应急灯所在电路应该接通，因此，C点应该与触点A连接；如下图：8．【详解】图中磁感线从左向右，可以判断永磁体的右端为N 极、左端为S极，电磁铁的左端为S极，右端是N 极；根据安培定则，用右手握住螺线管，大拇指指向螺线管的N极，则四指所指的方向为电流的方向，则电流从电磁铁的左端流入，从右端流出，所以电源的左端为正极、右端为负极。如图所示：9．【详解】由同名磁极相互排斥、异名磁极相互吸引可知，螺线管的右端是S极，左端是N极，根据安培定则可知，电流从螺线管的右端流入、从左端流出；螺线管匝数一定时，滑片向右端移动后，通电螺线管的磁性减弱，说明螺线管的电流减小，滑动变阻器接入电路的电阻增大，所以滑动变阻器一定左端下面接线柱接入电路，如下图所示：10．【详解】根据题可知，当开关闭合后，发现条形磁铁和小车向右运动，说明小车受到向右的排斥力的作用，条形磁铁的左端为S极，根据同名磁极相互排斥可知，螺线管的右端为S极；根据安培定则可知，电流从螺线管的右端流入，所以电源的右端为正极，左端为负极，如图所示：11．【详解】由题意可知，水位未达到金属块A时，只有绿灯亮；水位到达达到金属块A时，即电磁铁接通电路而工作，使衔铁在电磁铁的磁力作用下，使红灯接通电路而发光，达到发出报警信号的目的，电路连接如图： 。12．(1)(2)(3)【详解】(1)平行于主光轴入射的光线经凹透镜后，折射光线的反向延长线过异侧焦点，对着异侧焦点入射的光线经凹透镜后，平行于主光轴，所以作图如下：(2)木块所受的重力方向竖直向下，作用在重心上，所以作图如下：(3)由题意知，电磁继电器、高温电阻R2及热敏电阻R2串联在控制电路中，而控制电路将电源U2与加热器R0连接后，再接到继电器上面两个触点上。因为恒温箱内，随着加热器R0的工作而温度升高，热敏电阻R1的阻值变小，那么控制电路的电流变大，其磁性会增大，大到一定程度便将衔铁吸下，工作电路断开，加热器停止加热。所以电路连接如下：13．【详解】滑动变阻器串联，连接时一上一下，小磁针的指向满足如图所示的方向即磁场的方向，从 极出发回到S极，故螺线管的左端为N极，右端为S极，滑动变阻器的滑片向右端滑动，通电螺线管的磁性减弱，则滑动变阻器向右滑动时，电阻变大，电流变小，磁性变弱，故接的是滑动变阻器的左端下方接线柱，故用一根导线将滑动变阻器的左端下方的接线柱和开关的左端接线柱连接好，根据右手螺旋定则可知，左端为N极，则电流向上流动，即从螺旋管的右端流进，故用一根导线将螺线管的右端与电池的正极相连，故如下图所示：。14．（1）；（2）；（3）【详解】（1）光在水面处发生反射时，反射光线与入射光线分居法线两侧，反射角等于入射角；光从空气斜射入水中时，折射光线与入射光线分居法线两侧，折射角小于入射角，故作图如下：（2）在通电螺线管外部，磁感线由N极出发回到S极，故螺线管右端为N极；根据右手螺旋定则可判断得出，电源左端为正极，故作图如下：（3）根据题意，温度计和电磁继电器的线圈串联接入控制电路；两灯接入工作电路，两灯并联，绿灯接入常闭触点，红灯接入常开触点，故连接电路如下图：15．               【详解】（1）[1]人的眼睛和像点的连线与水面的交点即为入射点，连接A点和入射点即为入射光线，入射点到人的眼睛的光线为折射光线，作出箭头，如图所示：（2）[2]由杠杆平衡条件可知，在阻力和阻力臂乘积一定时，动力臂越长，动力越小，图中支点在O点，因为OA作为动力臂最长，过A垂直于OA做向左下方的力，即为最小力，如图所示：（3）[3]当钥匙转动时，控制电路接通，电磁铁获得磁性，吸引衔铁使电动机所在的工作电路接通，电动机工作，控制电路需要很小的电压接一个电源，工作电路接两个电源，如图所示：16．【详解】如图小磁针初始状态S极在右端，要求闭合开关S小磁针旋转180°后静止，所以通电后电磁铁左端应该为S极（同名磁极相互排斥），由安培定则可以判断出线圈可见部分的电流方向向下，所以电路中电源的正极应该在左侧；又要求电路能够改变电磁铁的磁性强弱，即电路中还要串联一个滑动变阻器，来改变电路中的电流，进而改变电磁铁的磁性强弱；如图所示：17．【详解】如图所示的是高温报警器，当环境温度升高到一定程度时，热传感器电阻越小，通过电磁铁的电流越大，电磁铁的磁性越强，电磁继电器的衔铁被吸合，动触点和下面的静触点接触，使得电铃接通发出报警声；当环境温度较低时，热传感器电阻越大，通过电磁铁的电流越小，电磁铁磁性越小，弹簧将衔铁拉起，使得灯泡工作，所以最上面的虚线框内接灯泡，中间虚线框接电铃，下方虚线框接热传感器，如图所示18．【详解】温控开关在常温时断开，电磁铁没有磁性，衔铁被弹簧拉起，动触头和上面的静触头接通，电源和绿灯组成电路，绿灯亮；在温度升高到一定值时自动闭合，电磁铁有磁性，电磁铁吸引衔铁，动触头和下面的静触头接通，电源和红灯、电铃组成电路，红灯亮，电铃响。电路如图所示：19．【详解】开关闭合后，螺线管与条形磁铁相互排斥，根据同名磁极相互排斥，螺线管的左侧应是S极，由安培定则可知，螺线管线圈中正面的电流方向向下；滑动变阻器滑片P向左移动时电路中电流变小，即此时滑动变阻器连入电路的阻值变大，可知需使滑动变阻器右侧下面的接线柱连入电路中。则连接的电路如下：20．【详解】（1）由图可知，小磁针的下端为N极，根据异名磁极相互吸引可知，电磁铁的下端为S极，上端为N极。（2）根据安培定则可知，电流从电磁铁的下端流入、上端流出，所电源的下端为正极、上端为负极。（3）螺线管的外部的磁感线都是从N极出来回到S极的，如图所示：21．【详解】当汽车不超载时，动触点与触点1接触，指示灯发光，当汽车超载时，压敏电阻Rx的阻值随压力的增大而减小，则控制电路中电阻变小，电流变大，则电磁铁的磁性增强，吸引衔铁，动触点与触点2接触，照相机自动照相，如图所示：22．【详解】闭合开关，电磁铁中有电流，吸引衔铁，弹簧向下振动，螺钉与弹簧片断开，电磁铁中没有磁性，弹簧片恢复原状，使电路再次接通，弹簧不断的振动，这便是蜂鸣器，如图所示： 23．【详解】由电流表的电流是从正接线柱流入，从负接线柱流出，得出电源的左端为负极，右端为正极；由小磁针的右端为N极，根据磁极间的相互作用规律可知通电螺线管靠近小磁针N极一端为S极，则通电螺线管的右端为N极。根据安培定则，伸出右手，四指指向电流方向，大拇指指示通电螺线管的N极右端，则四指弯曲的方向为电流的方向，据此画出螺线管的绕法；如下图所示24．【详解】由题意可知，灯泡变亮说明巨磁电阻的阻值变小，即巨磁电阻周围的磁场增加；电磁铁的磁性增强，说明通过它的电流变大，即滑动变阻器的滑片向右滑动时，其接入电路中的电阻变小25．【详解】温度过低时，大功率灯泡发光发热，电磁继电器的动触点和上方静触点连接，灯泡发光，火线进入动触点和上方静触点，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套；达到一定温度时，插在三孔插座上的加湿器，喷雾加湿降温，电磁继电器和下方静触点连接，三孔插座的接法：上孔接地线、左孔接零线、右孔接电磁继电器下方静触点，如图所示：26．；【详解】三孔插座的接法：上孔接地线；左孔接零线；右孔接火线；开关能控制三孔插座，则开关应接在火线与三孔插座的右孔之间，如图所示：闭合开关后，使电磁铁的右端为N极，根据安培定则可知，螺线管中的电流方向向下，电流从螺线管的左端流入，右端流出，故应将电源正极与开关右接线柱相连，开关的左接线柱与螺线管的左接线柱相连，螺线管的右接线柱与变阻器的C接线柱相连，因滑动变阻器的滑片P向右移动时，电磁铁的磁性增强，说明电路中的电流增大，则此时滑动变阻器接入电路的阻值减小，故应将电源的负极与变阻器的B接线柱相连，如图所示：27．【详解】磁体外部的磁感线是从磁体的N极出来回到S极的，所以螺线管的上端为S极，下端为N极；根据安培定则可知，电流是从螺线管的上端流入、下端流出的，所以电源的上端为正极，下端为负极；根据异名磁极相互吸引可知，小磁针的上端为N极，下端为S极，如图所示：28．【详解】白天充电（动触点D与静触点G、H接触）、夜晚供电（动触点D与静触点E、F接触），如下图所示：29．【详解】小磁针静止时左端为S极、右端为N极，根据磁极间的相互作用规律可知，通电螺线管的左端是N极，右端是S极如图；根据安培定则可以判断电流从左端进入通电螺线管，则可知电源左端为正极、右端为负极；当电流越小时，电磁铁的磁性越弱，要想电磁铁的磁性变弱，应减小电路中的电流，由欧姆定律可知，应增大电路中的电阻，则向右移动滑动变阻器滑片时，滑动变阻器接入电路的电阻应变长，故连接如图所示．30．【详解】先把电磁铁的线圈连接好，导线都在螺旋管的同侧，绕螺旋管时一端在螺旋管的上面绕，一端从螺旋管的下面绕；棚内温度正常时“温控开关”处于断开状态，电磁继电器断电，衔铁被弹簧拉起，动触头和上面的静触头接通，绿灯电路工作，所以绿灯、电源、动触头和上面静触头构成通路；棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电磁铁具有磁性，说明电源、衔铁、电磁铁连成一个通路．电铃和红灯只要拆卸掉任意一个，另一个也“没有电”，说明两者是串联的，把红灯和电铃串联起来．棚内温度不正常时“温控开关”处于闭合状态，电磁铁通电工作，电磁铁具有磁性吸引衔铁，动触头和下面的静触头接通，电源、红灯、电铃、动触头、下面静触头组成一个通路如图．31．【详解】当车辆重量小于限定值时，压敏电阻的阻值较大，电路的电流较小，电磁继电器磁性较弱，不能把衔铁吸下来，这个时候绿灯接通，红灯未接通，所以绿灯亮，红灯灭；当车辆重量大于等于限定值时，压敏电阻的阻值较小，电路的电流较大，电磁继电器磁性较强，把衔铁吸下来，这个时候绿灯没有接通，红灯接通，所以绿灯灭，红灯亮。如图所示：32．【详解】电流从电源的正极出发，经过螺线管上的导线后回到负极，由此可以判断出电源的左端为负极，右端为正极。由安培定则可知螺线管线圈正面中电流的方向是向上的，所以螺线管的左端为N极，右端为S极。根据异名磁极相互吸引、同名磁极相互排斥可知，小磁针的左端为N极，右端为S极，如图所示：33．（1）；（2）；（3）【详解】（1）添加一个平面镜，需要先画出法线，根据反射角等于入射角，所以法线是两光线夹角的角平分线。再根据法线和平面镜垂直画出平面镜，如图所示：根据凸透镜对光线的会聚作用，入射光线看做是平行于主光轴的一条光线，据此画出主光轴，出射光线就是交于焦点的光线，据此画出凸透镜，如图所示：平行于凹透镜主光轴的光线折射光线反向延长通过焦点，如图所示：（2）小明从滑梯上匀速滑下，受到斜面对他沿斜面向上的摩擦力和斜面对他的支持力，从小明的重心沿斜面向上和垂直于斜面向上画出摩擦力和支持力的示意图，如图所示： （3）滑动变阻器向右移动时，电阻变小，电流变大，电磁铁的磁性增强，弹簧伸长说明受到的拉力增大，所以电磁铁的上端应该和上面的磁极是异名磁极，所以电磁铁的上端是S极，根据安培定则可以判断从电磁铁的上端流入，所以可以判断电源的左端是负极，右端是正极。如图所示：34．【详解】滑片向右移，通电螺线管磁性增强，即电路中的电流变大，可知滑动变阻器的电阻变小，因为滑动变阻器已经连接到了上接线柱，为使滑片向右移，电阻变小，即滑片向右移会靠近连接到的下接线柱，所以需要连接滑动变阻器右端的下接线柱，如图所示： 。35．【详解】当油量正常时浮标上移，右侧触点下移与上方触点断开，此时右侧电路中电磁继电器不工作，其触点与绿灯相连，绿灯亮、红灯灭；当油量下降时，触点上移，接通电路此时继电器工作，将右侧触点向下吸引，则电路与红灯相连，故红灯亮、绿灯灭。设计电路如图所示：。36．【详解】由图可知，本题中是T形轨道，利用的是异名磁极相互吸引的原理，条形磁铁的下端是N极，所以电磁铁的上端是S极，下端为N极，根据安培定则可知，电流从上端流入，下端流出，则电源的上端为正极；如图所示：37．【详解】已知电源右端为正极，电流方向上，根据安培定则，右手握住螺线管，四指向上弯曲，四指指向电流的方向，大拇指指向螺线管的左端，则左端为N极，右端为S极，根据同名磁极相互排斥，异名磁极相互吸引，可判定小磁针的左端为N极、右端为S极；根据磁体外部磁感线都是从磁体的N极出发，回到S极，可以标出磁感线的方向自左向右。如图所示。38．【详解】当环境温度升高时，电铃会被接通发出报警声，说明电铃接入电路，即左边电路中的衔铁因为磁性的作用与右边电路的下触电接通，而断开开关S时，电路中没有电流，电磁铁也就没有磁性了，衔铁在弹簧的作用下会拉从而断开电路。所以需要阻值随温度的升高而降低，导致电路电流增大的电阻R2。将半导体电阻R2、电磁铁与左边电路串联，右边电路中衔铁接火线，下触电的导线接电铃的左端，电铃的右端与零线连接。如图所示39．【详解】由图示知，滑片由b端向a端移动的过程中，变阻器接入电路的阻值变大，电路的总阻值变大，电路中的电流变小，电磁铁的磁性减弱。弹簧的长度变长，说明条形磁铁受到的斥力减小。据异名磁极相互吸引知，电磁铁的上端为S极。电流由线圈的上端流入，下端流出，据安培定则知，电磁铁线圈的绕线方法如下图40．【分析】根据电铃的工作原理连接实物电路图。【详解】当开关闭合后，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时小锤打击铃碗，发出声音，此时电路是断开的，电磁铁没有磁性，衔铁回弹，电路又接通，如此往复工作，实物图如下：
