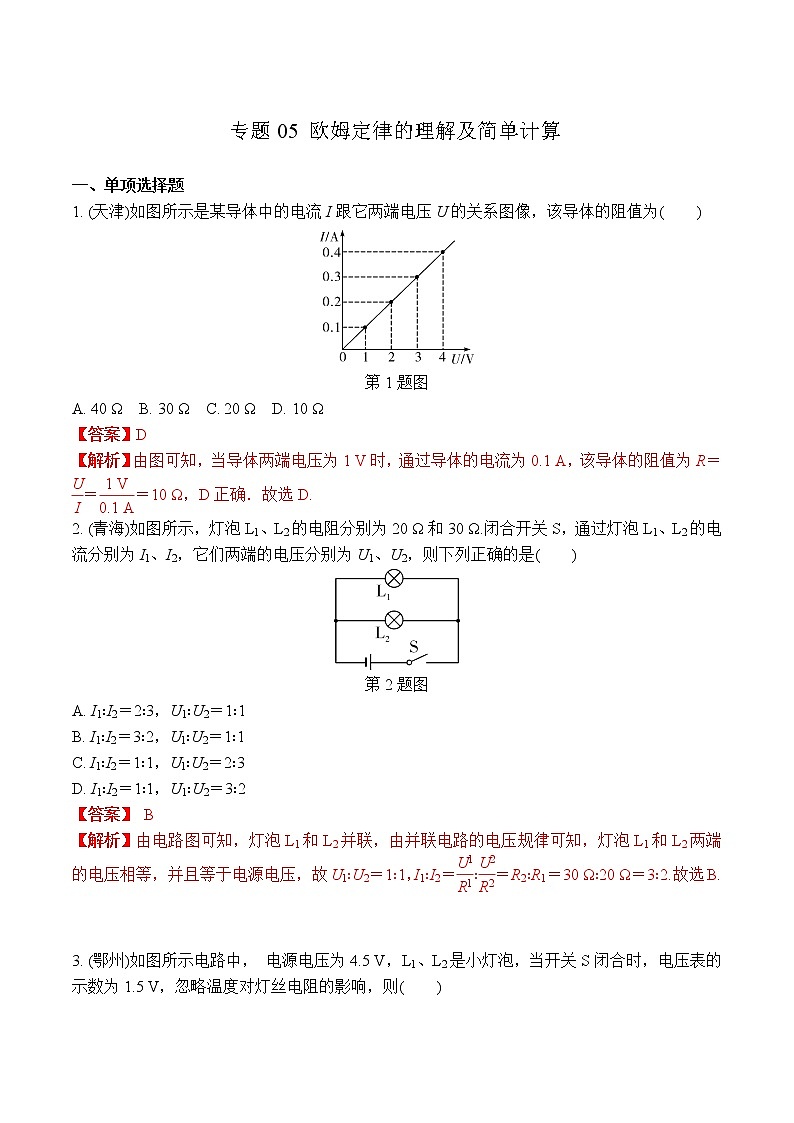

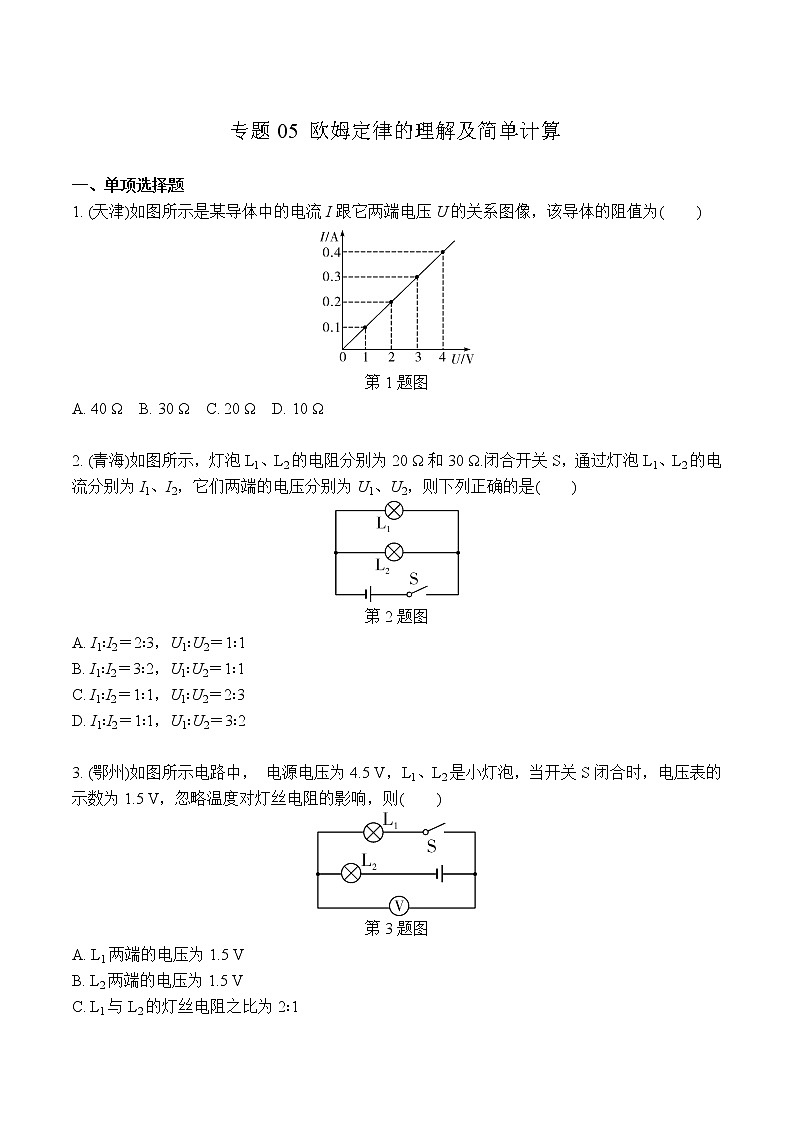

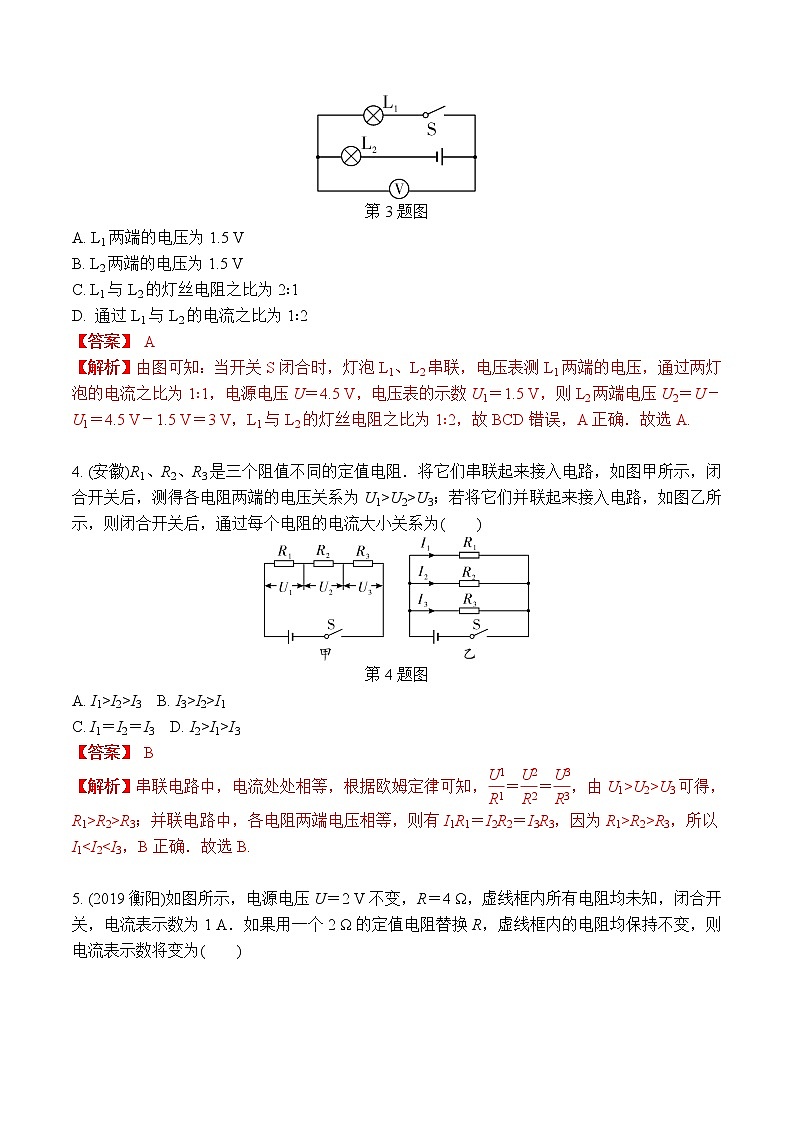

 专题05 欧姆定律的理解及简单计算 一、单项选择题1. (天津)如图所示是某导体中的电流I跟它两端电压U的关系图像，该导体的阻值为(　　)第1题图A. 40 Ω  B. 30 Ω  C. 20 Ω  D. 10 Ω 2. (青海)如图所示，灯泡L1、L2的电阻分别为20 Ω和30 Ω.闭合开关S，通过灯泡L1、L2的电流分别为I1、I2，它们两端的电压分别为U1、U2，则下列正确的是(　　)第2题图A. I1∶I2＝2∶3，U1∶U2＝1∶1B. I1∶I2＝3∶2，U1∶U2＝1∶1C. I1∶I2＝1∶1，U1∶U2＝2∶3D. I1∶I2＝1∶1，U1∶U2＝3∶2 3. (鄂州)如图所示电路中， 电源电压为4.5 V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5 V，忽略温度对灯丝电阻的影响，则(　　)第3题图A. L1两端的电压为1.5 VB. L2两端的电压为1.5 V C. L1与L2的灯丝电阻之比为2∶1D. 通过L1与L2的电流之比为1∶2 4. (安徽)R1、R2、R3是三个阻值不同的定值电阻．将它们串联起来接入电路，如图甲所示，闭合开关后，测得各电阻两端的电压关系为U1>U2>U3；若将它们并联起来接入电路，如图乙所示，则闭合开关后，通过每个电阻的电流大小关系为(　　)第4题图A. I1>I2>I3  B. I3>I2>I1  C. I1＝I2＝I3  D. I2>I1>I3 5. (2019衡阳)如图所示，电源电压U＝2 V不变，R＝4 Ω，虚线框内所有电阻均未知，闭合开关，电流表示数为1 A．如果用一个2 Ω的定值电阻替换R，虚线框内的电阻均保持不变，则电流表示数将变为(　　)第5题图A. 2 A　　B. 1.5 A　　C. 1.2 A　　D. 0.5 A 6. (2019淄博)如图所示，电源电压为5 V，闭合开关S，电压表的示数为1 V，则(　　)第6题图A. 通过灯泡L1的电流比L2的电流大B. 灯泡L1两端的电压是1 VC. 灯泡L1和L2的电阻之比是4∶1D. 若灯泡L2灯丝烧断，电压表示数为零 7. (2019齐齐哈尔)如图所示的电路，电源电压保持不变，R1＝10 Ω.闭合开关S, 滑动变阻器滑片P在最右端时，电流表的示数为0.25 A；把滑片P移到中点时，电流表的示数为0.4 A，则下列选项正确的是(　　)第7题图A. 滑片P在最右端时，通过R1、R2的电流之比为5∶8B. 滑片P在最右端时，R1、R2两端电压之比为3∶1C. 滑动变阻器的最大阻值为40 ΩD. 电源电压为10 V 8. (武汉)如图所示，电源电压15 V保持不变，滑动变阻器的滑片P在最右端，闭合开关S1，断开开关S2，滑片P移至中点附近时，电流表的示数是0.5 A；保持滑片P不动，闭合开关S2，断开开关S1时，电流表的示数是0.2 A，则电阻R3的阻值是(　　)第8题图A. 20 Ω  B. 30 Ω  C. 45 Ω  D. 50 Ω 9. (荆门)将电阻R和灯泡L接在图甲所示的电路中，电源电压保持不变．图乙为电阻R和灯泡L的I－U图像．闭合开关S，电流表示数为0.3 A，则电源电压和电阻R的大小分别是(　　)第9题图A. 8 V　6.67 Ω  B. 12 V　20 ΩC. 8 V　20 Ω  D. 12 V　10 Ω 10. (2019淮安)如图(a)所示是电阻甲和乙的I－U图像；(b)、(c)是它们的部分电路连接示意图，下列说法错误的是(　　)第10题图A. 当电阻乙两端电压为2.5 V时，它的阻值和甲的阻值相等B. 图(b)中，当电压U为3 V时，乙的电阻为5 ΩC. 图(c)中，当电压U为2 V时，干路总电流为0.6 AD. 图(c)中，在电压U从0增大到2.5 V的过程中，通过甲、乙两电阻的电流之差先变大后变小 11. (2019福建)如图所示电路，电源电压恒定，R1＝12 Ω，R2＝6 Ω，R3是定值电阻．闭合开关S1，单刀双掷开关S2接a时电流表的示数为0.6 A，接b时电流表的示数可能为(　　)第11题图A. 0.3 A  B. 0.6 A  C. 0.9 A  D. 1.2 A  12. (多选)如图为一种测量环境湿度仪器的简化工作原理图．电源电压恒为6 V，定值电阻R为15 Ω，R0为湿敏电阻，其阻值随环境湿度的增加而减小，阻值范围为10 Ω～20 Ω，电压表量程为0～3 V，电流表量程为0～0.6 A．闭合开关S，当环境的湿度增加时，在保证两电表安全的情况下，下列说法中正确的是(　　)第12题图A. 电流表示数变大，R0两端的电压变大B. 电压表示数与电流表示数的比值不变C. 通过R0的最大电流为0.24 AD. R0在电路中的最小电阻值为15 Ω13. (多选)如图甲所示，电源电压恒定，R1为定值电阻，R2为滑动变阻器，移动滑片P从一端至另一端，a、b两端电压U和通过的电流I之间的关系如图乙所示，则下列说法中正确的是(　　)第13题图A. 电源电压为6 VB. R1的阻值为10 ΩC. 滑动变阻器的最大阻值为4 ΩD. 滑片移动过程中电压表与电流表的示数之比不变 二、填空题14. (临沂)某导体两端电压为6 V时，通过它的电流为0.4 A；当该导体两端电压为3 V时，通过它的电流为________A；当该导体两端电压为0 V时，它的电阻为________Ω. 15. ( 郴州)有阻值相同的三个电阻，以任意方式连接，最多能得到________种不同阻值的电阻；这些不同的连接方式，得到电阻的最大阻值与最小阻值之比是________． 16. (福建)如图所示电路，电源电压为3 V，R1、R2、R3阻值均为10 Ω，闭合开关S，电压表示数为________V，电流表示数为________A.第16题图 17. (2019西宁)将3个阻值均为10 Ω的电阻R1、R2、R3串联后接在电压恒为U的电路中，某同学误将一只电流表并联在电阻R2两端，如图所示，发现电流表的示数为1.5 A，据此可推知电压U为________V；若用一只电压表代替电流表并联在R2两端，则电压表的示数应为________V.第17题图  18. (娄底)如图所示的电路中， 电源电压为13.5 V，调节滑动变阻器滑片P从最右端b移动到最左端a.电流表示数由0.18 A变为0.54 A，则定值电阻R0＝______Ω，滑片位于b点时电压表示数为________V.第18题图 19. (广安)如图甲所示的电路，当开关闭合后，电流表a、b的指针偏转均如图乙所示，则通过L2的电流为________，灯泡L1和L2的电阻之比是________．第19题图 20. 如图所示，电源电压不变，定值电阻R1、滑动变阻器R2串联在电路中，当滑片在a、b两点间移动时，电流表示数变化范围为0.1～0.5 A，电压表示数变化范围为2～4 V，则R1阻值为________Ω；电源电压为________V.第20题图  21. (河南)在如图所示的电路中，电阻R0为6 Ω，电源电压不变．把“6 V　3 W”的小灯泡接在AB间，CD间接电流表，闭合开关S，小灯泡正常发光，则电源电压为______V，电流表的示数为______A．如果把这个小灯泡接在CD间，AB间接电压表，闭合开关S，若灯丝电阻与正常发光时相同，则电压表的示数为________V.第21题图22. (广元)如图所示，当开关S闭合，甲、乙两表为电压表时，两表读数之比U甲∶U乙＝4∶1，则R1∶R2＝________；当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲∶I乙＝________．第22题图 23. (绥化改编)灯泡L的I－U图像如图甲所示，电阻R1的阻值是10 Ω，电源电压是8 V．在图乙所示的电路中，若只闭合S1和S2时，电压表的示数是2 V，此时电路中的电流是________A；若只闭合S1和S3时，电压表的示数是4 V，若将电压表换成电流表，闭合S1、S2和S3时，电流表的示数是________A.第23题图 24. 如图所示电路，电源电压恒定，R0为定值电阻，闭合开关后，滑片P由滑动变阻器的最左端滑到另一端的过程中，电压表示数从18 V减小为6 V，电流表示数从3 A减小为1 A．电源电压是________V，定值电阻R0的阻值是________Ω，滑动变阻器Rx的最大阻值为________Ω.第24题图 25. 压力传感器的原理图如图所示，其中M、N均为绝缘材料，MN间有可收缩的导线，弹簧上端和滑动变阻器R2的滑片P固定在一起，电源电压U＝6 V，R1＝8 Ω，当F为0时，滑片P在变阻器的最上端．R2接入电路的阻值跟压力F的大小成正比．闭合开关S，当F＝10 N时，R2接入电路的阻值是2 Ω，此时电流表示数是________A，电压表示数是________V；当电压表的示数为3 V时，F＝________N.第25题图 三、计算题26. (黔东南州)如图所示电源电压保持不变，R1＝R2＝R3＝20 Ω，当S1、S2都断开，电流表示数是0.3 A，求：第26题图(1)电源电压；(2)S1、S2都闭合时，电流表示数是多少？  27. 在如图(a)所示的电路中，电源电压为12 V保持不变，电阻R1的阻值为10 Ω，滑动变阻器R2上标有“20 Ω　2 A”字样，电流表的表盘如图(b)所示．闭合开关S，求：(1)通过电阻R1的电流I1.(2)移动变阻器滑片P过程中，电流表示数的最大变化量ΔI大．(3)变阻器连入电路的最小电阻R2小．第27题图       28. (2019青岛)如图甲所示电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器．开关S闭合、S1断开、S2置于a时，调节滑动变阻器，电压表的示数与电流表的示数关系图线如图乙的Ⅰ所示；开关S和S1闭合、S2置于b时，调节滑动变阻器，电压表的示数与电流表的示数关系图线如图乙的Ⅱ所示．请画出该题的各个等效电路图．求：(1)电阻R1的阻值．(2)电源电压U和电阻R2的阻值．第28题图
