中考物理二轮复习电学培优练习专题09 动态电路分析（2份打包，教师版+原卷版）

专题09 动态电路分析

一、单项选择题

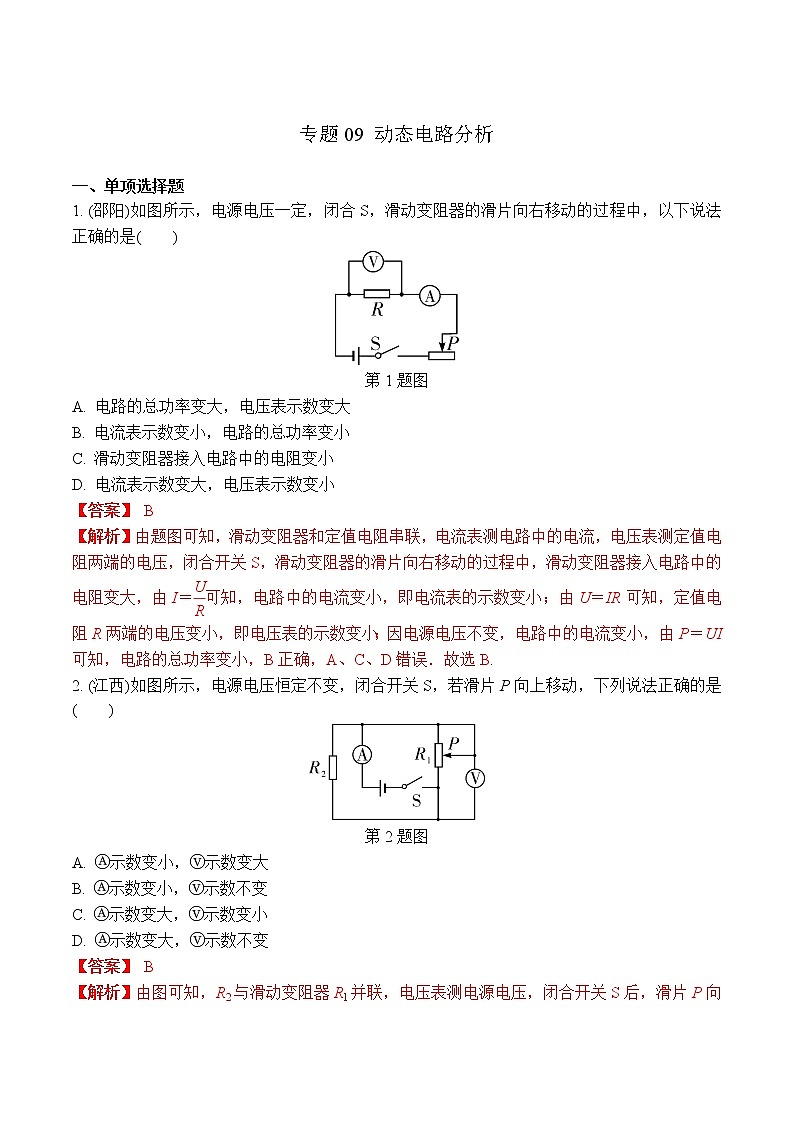

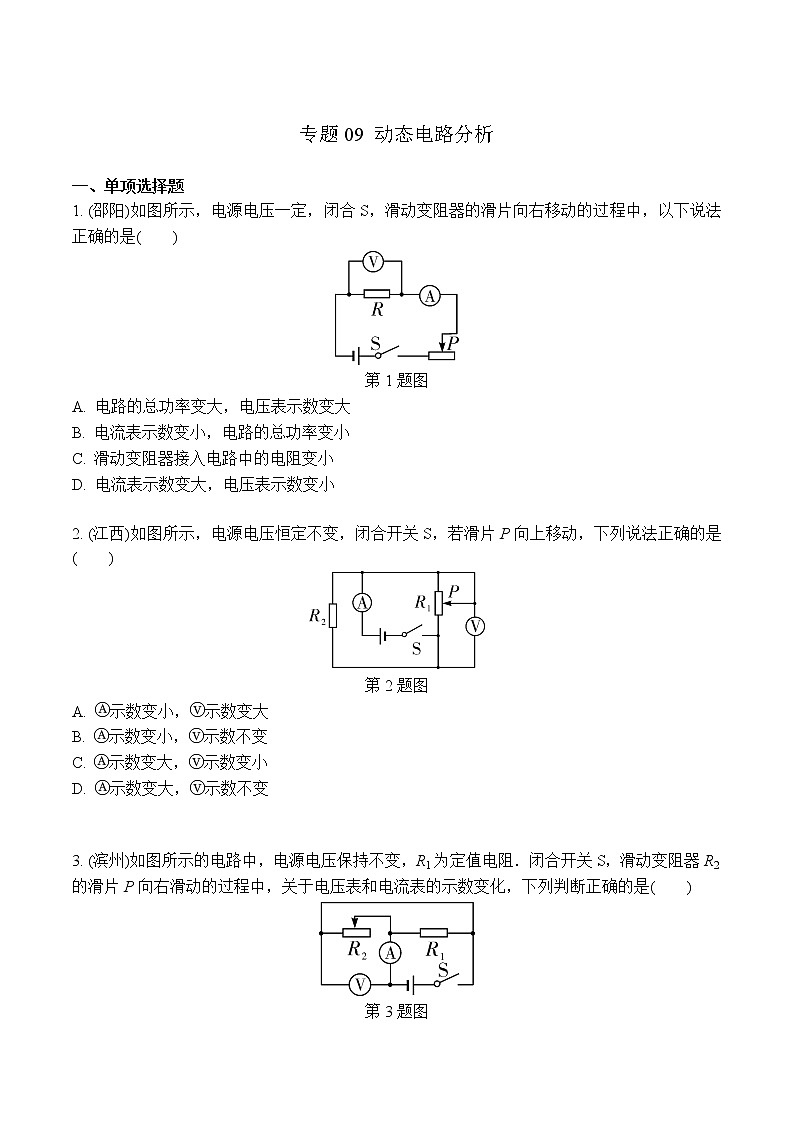

1. (邵阳)如图所示，电源电压一定，闭合S，滑动变阻器的滑片向右移动的过程中，以下说法正确的是(　　)

第1题图

A. 电路的总功率变大，电压表示数变大

B. 电流表示数变小，电路的总功率变小

C. 滑动变阻器接入电路中的电阻变小

D. 电流表示数变大，电压表示数变小

2. (江西)如图所示，电源电压恒定不变，闭合开关S，若滑片P向上移动，下列说法正确的是(　　)

第2题图

A. 示数变小，示数变大

B. 示数变小，示数不变

C. 示数变大，示数变小

D. 示数变大，示数不变

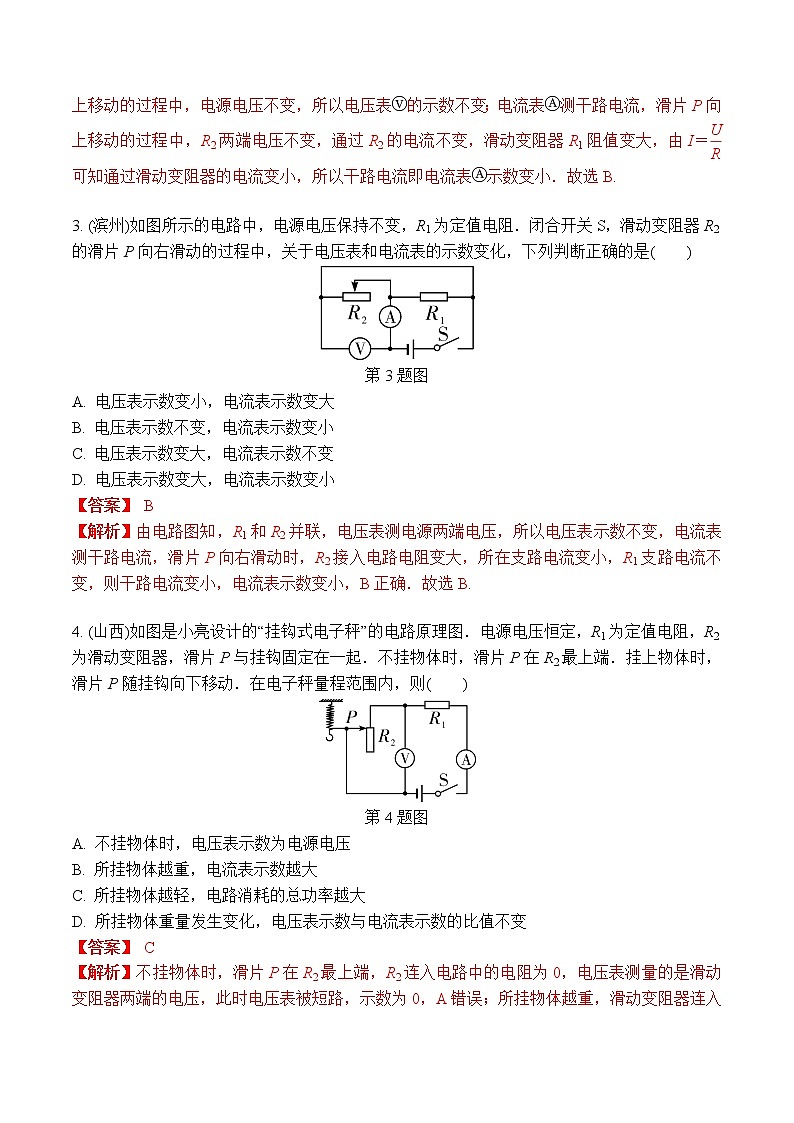

3. (滨州)如图所示的电路中，电源电压保持不变，R1为定值电阻．闭合开关S，滑动变阻器R2的滑片P向右滑动的过程中，关于电压表和电流表的示数变化，下列判断正确的是(　　)

第3题图

A. 电压表示数变小，电流表示数变大

B. 电压表示数不变，电流表示数变小

C. 电压表示数变大，电流表示数不变

D. 电压表示数变大，电流表示数变小

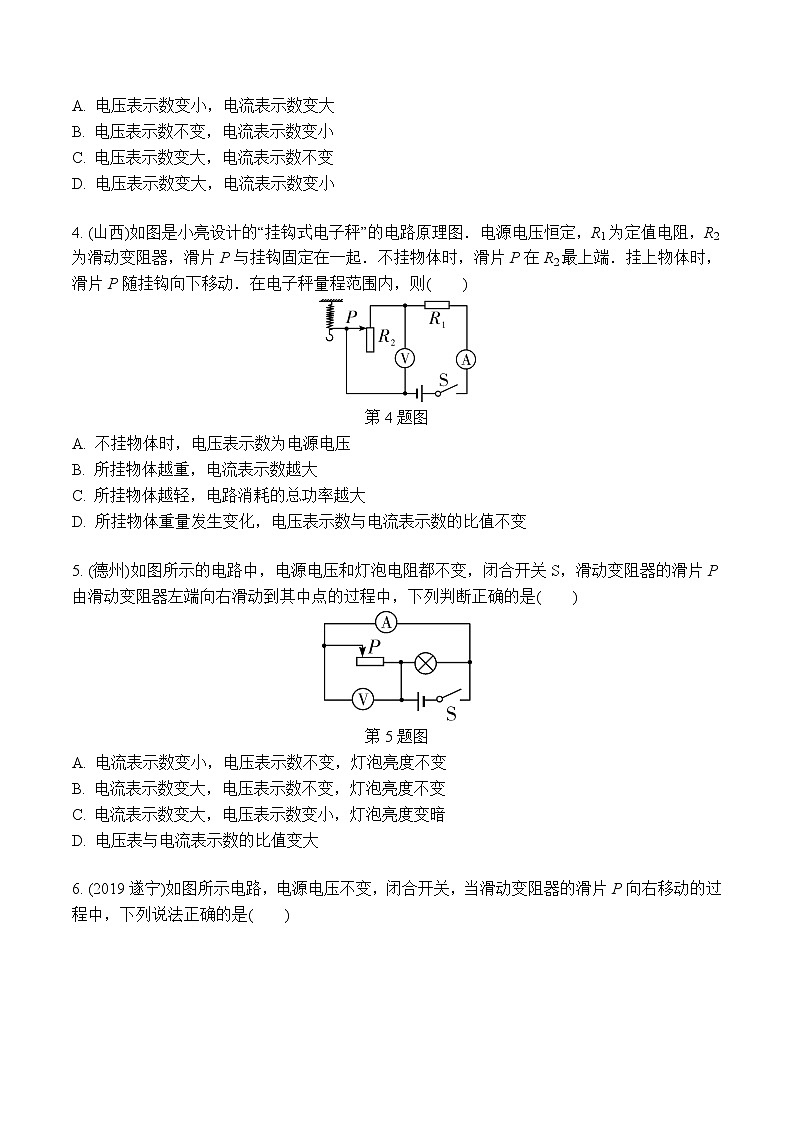

4. (山西)如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起．不挂物体时，滑片P在R2最上端．挂上物体时，滑片P随挂钩向下移动．在电子秤量程范围内，则(　　)

第4题图

A. 不挂物体时，电压表示数为电源电压

B. 所挂物体越重，电流表示数越大

C. 所挂物体越轻，电路消耗的总功率越大

D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变

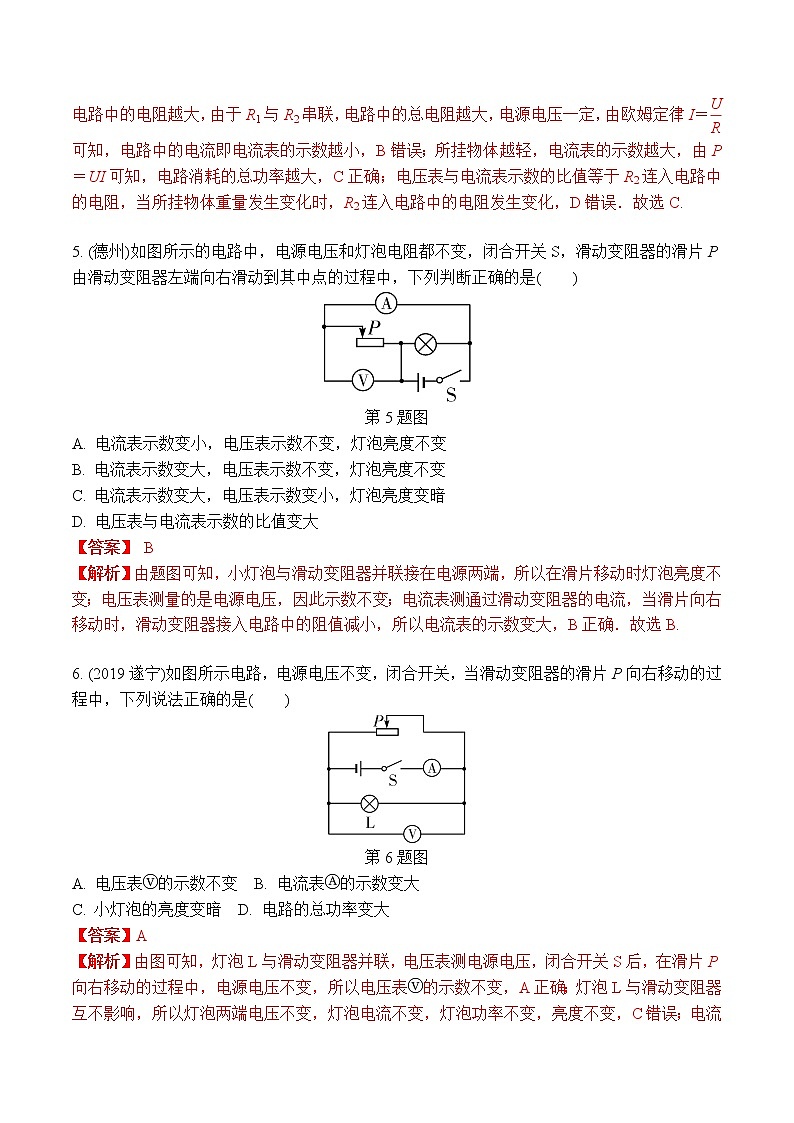

5. (德州)如图所示的电路中，电源电压和灯泡电阻都不变，闭合开关S，滑动变阻器的滑片P由滑动变阻器左端向右滑动到其中点的过程中，下列判断正确的是(　　)

第5题图

A. 电流表示数变小，电压表示数不变，灯泡亮度不变

B. 电流表示数变大，电压表示数不变，灯泡亮度不变

C. 电流表示数变大，电压表示数变小，灯泡亮度变暗

D. 电压表与电流表示数的比值变大

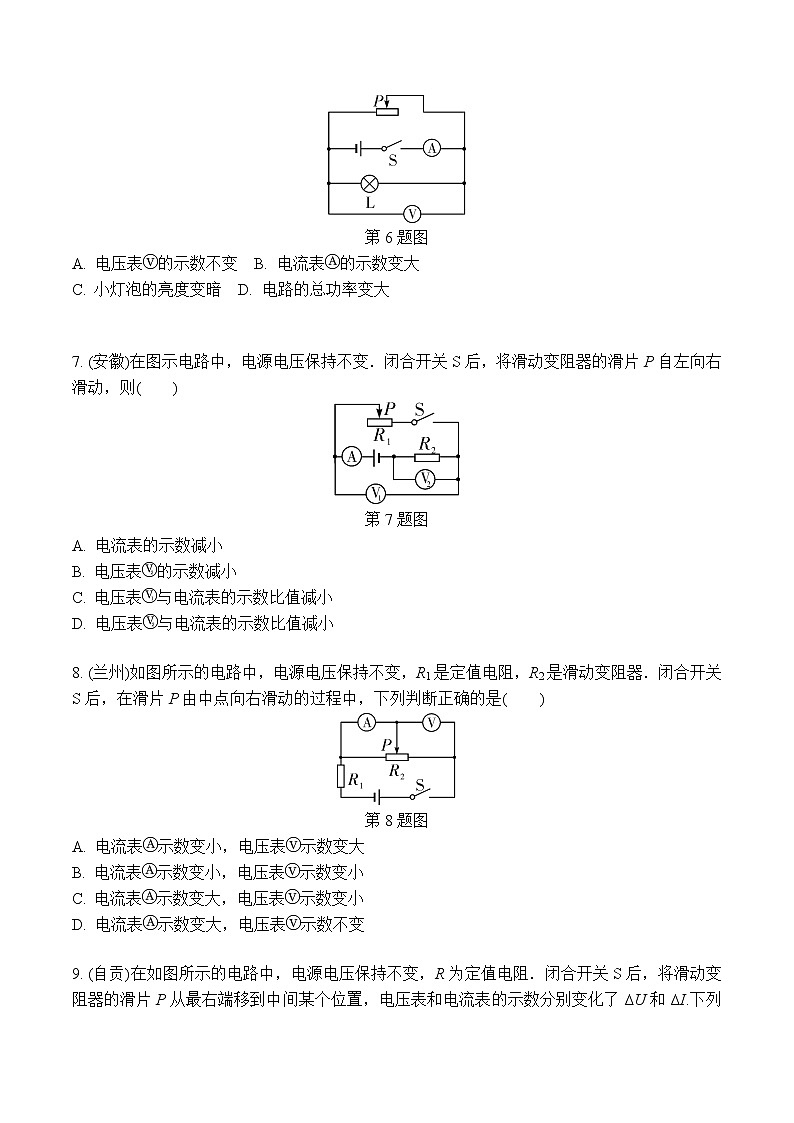

6. (2019遂宁)如图所示电路，电源电压不变，闭合开关，当滑动变阻器的滑片P向右移动的过程中，下列说法正确的是(　　)

第6题图

A. 电压表的示数不变　B. 电流表的示数变大

C. 小灯泡的亮度变暗  D. 电路的总功率变大

7. (安徽)在图示电路中，电源电压保持不变．闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则(　　)

第7题图

A. 电流表的示数减小

B. 电压表的示数减小

C. 电压表与电流表的示数比值减小

D. 电压表与电流表的示数比值减小

8. (兰州)如图所示的电路中，电源电压保持不变，R1是定值电阻，R2是滑动变阻器．闭合开关S后，在滑片P由中点向右滑动的过程中，下列判断正确的是(　　)

第8题图

A. 电流表示数变小，电压表示数变大

B. 电流表示数变小，电压表示数变小

C. 电流表示数变大，电压表示数变小

D. 电流表示数变大，电压表示数不变

9. (自贡)在如图所示的电路中，电源电压保持不变，R为定值电阻．闭合开关S后，将滑动变阻器的滑片P从最右端移到中间某个位置，电压表和电流表的示数分别变化了ΔU和ΔI.下列分析正确的是(　　)

第9题图

A. 变大  B. 变小

C. 不变  D. 先变小后变大

10. (连云港)如图所示，电源电压恒定，闭合开关，滑动变阻器滑片向右移动的过程中，下列说法正确的是(　　)

第10题图

A. 电流表示数增大

B. 电压表示数减小

C. 定值电阻R两端的电压增大

D. 电压表示数与电流表示数比值增大

11. (绥化)如图所示的电路中，电源电压不变，当开关S断开时，灯泡L正常发光；当开关S闭合时，下列说法正确的是(　　)

第11题图

A. 电流表示数不变  B. 电压表示数变小

C. 灯泡L变亮  D. 灯泡L与电阻R并联

12. (雅安)如图所示的电路，闭合开关S、S1后，以下说法正确的是(　　)

第12题图

A. 灯L1、L2串联

B. 电流表和示数相等

C. 断开S1后，电流表示数变小

D. 断开S1后，电流表示数变小

13. (福建)图为利用光敏电阻设计的监控装置示意图，R1是光敏电阻，当光照射的强度增大时其阻值变小，R2是定值电阻，电源电压不变．当有人经过通道遮蔽光线时(　　)

A. 通过R1的电流变大  B. R1两端的电压变小

C. R2两端的电压变大  D. R2两端的电压变小

第13题图

14. (2019海南)如图所示是某电子秤内部简化电路，R0是定值电阻，Rx是压敏电阻，阻值随压力增大而减小，电源电压保持不变，闭合开关，当Rx上压力增大时，随之减小的是(　　)

第14题图

A. 通过Rx的电流　　                           B. 通过R0的电流

C. Rx两端的电压                                D. R0两端的电压

15.  (2019凉山州)法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻(GMR)效应，荣获了2007年诺贝尔物理学奖．巨磁电阻效应是指某些材料的电阻在磁场的磁性增强时急剧减小的现象，如图所示，GMR是巨磁电阻，闭合S1、 S2并使滑片P向左滑动，则(　　)

第15题图

A. 电流表示数增大，电压表示数减小，小灯泡变亮

B. 电流表示数增大，电压表示数增大，小灯泡变亮

C. 电流表示数减小，电压表示数减小，小灯泡变暗

D. 电流表示数减小，电压表示数增大，小灯泡变暗

16. (2019武汉)如图所示，电源电压保持不变．只闭合开关S1，电流表和电压表均有示数，若再闭合开关S2，则下列说法正确的是(　　)

第16题图

A. 电流表示数变大，电压表示数变小

B. 电流表示数变小，电压表示数不变

C. 电压表示数与电流表示数的比值变小

D. 电压表示数与电流表示数的比值不变

17. (山西)如图是小亮设计的“挂钩式电子秤”的电路原理图．电源电压恒定，R1为定值电阻，R2为滑动变阻器，滑片P与挂钩固定在一起．不挂物体时，滑片P在R2最上端．挂上物体时，滑片P随挂钩向下移动．在电子秤量程范围内，则(　　)

第17题图

A. 不挂物体时，电压表示数为电源电压

B. 所挂物体越重，电流表示数越大

C. 所挂物体越轻，电路消耗的总功率越大

D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变

18. 如图所示的电路中，电源电压不变，闭合开关S的过程中，下列说法正确的是(　　)

第18题图

A. 电压表的示数将增大

B. 电压表的示数将减小

C. 电压表示数与电流表示数的乘积变大

D. 电压表示数与电压表示数的比值将不变

19. (德阳)如图所示，电源电压恒定，先闭合开关S1和S2，然后将滑动变阻器的滑片向下移动，在此过程中，下列说法正确的是(　　)

第19题图

A. 灯泡L变亮

B. 通过R1的电流变小

C. 电流表的示数变大

D. 电流表的示数变大

20. (淄博)如图所示，电源电压保持不变．以下判断正确的是(　　)

第20题图

A. 同时闭合开关S1、S2、S3时，灯泡L和电阻R并联

B. 只闭合开关S2、S3时，灯泡L不发光

C. 只闭合开关S2时，滑片P向右移动，灯泡L变暗

D. 只闭合开关S1、S3时，滑片P向右移动，电压表示数变小

21. (岳阳)如图所示，电源电压不变，a、b、c为电流表或电压表．只闭合S1时，a表无示数，b表有示数，c表有示数且示数随滑片P的移动发生变化．则(　　)

第21题图

A. a表是电压表

B. 先闭合S1、S2，再闭合S3，a表示数无变化

C. S1、S2、S3都闭合，移动滑片P, a、b两表示数无变化

D. S1、S2、S3都闭合，b表示数除以a表示数等于电阻R1的阻值

22. (2019河北23题3分)(多选)如图所示，电源电压不变，R1、R2为定值电阻，R为滑动变阻器，a、b是电流表或电压表．当只闭合开关S、S1时，a、b的指针均明显偏转，将位于中点的滑片P向左移动，a的示数不变，b的示数有变化．以下说法正确的是(　　)

第22题图

A. b是电流表

B. 只闭合S、S2，移动滑片P，则a示数的变化量与b示数的变化量的比值可能等于R1＋R2

C. 若将b换成另一种电表，只闭合S、S2，将滑片P向右移动，R2消耗的功率一定变大

D. 若将a与b的位置互换，只闭合S、S2，则a的示数与b的示数的比值可能等于R2

23. (河北22题3分)(多选)如图所示，电源电压不变，a、b为电压表或定值电阻，若为定值电阻，其阻值与R相同均为R0.当S1和S2闭合、S3断开时，电流表的示数为I0；再闭合S3，电流表的示数为2I0.下列说法正确的是(　　)

第23题图

A. 开关均闭合后，电路消耗的功率为2IR0

B. 开关均闭合后，a、b互换前后的示数之比为1∶2

C. 将最大阻值为R0的滑动变阻器与R串联，只闭合S1、S2，P从中点移到阻值最大端，变阻器消耗的功率变化量为IR0

D. 用最大阻值为R0的滑动变阻器替换a、b、R其中的一个，移动滑片，三个电流表的示数均发生变化且变化量相等．满足上述要求的电路连接方式有四种

二、填空题

24. (2019宿迁)随着我国经济的飞速发展，汽车已经进入寻常百姓人家．如图是一种自动测定汽车油箱内油面高度的装置．R0为定值电阻，R是滑动变阻器，它的金属滑片连在杠杆的一端．从油量表(由电流表改装)指针所指的刻度就可知道油箱内油面高低．当油面下降时，滑动变阻器连入电路的阻值将________，电流表的示数将________(选填“变大”“变小”或“不变”)．若换用电压表改装成油量表，要求油面升高时电压表示数变大，电压表应并联在图中______元件两端．

第24题图

25. (天水)如图所示电路中，闭合开关S，当滑动变阻器R2的滑片P向左移动时，电流表的示数将______，电压表的示数与电流表的示数之比将________(均选填“变大”“变小”或“不变”)．

第25题图

26. 如图所示电路，闭合开关S，将滑动变阻器的滑片P从a端向b端移动过程中，示数减小的电表是________(选填“”“”或“”)，电路的总功率________(选填“增大”“减小”或“不变”)．

第26题图
