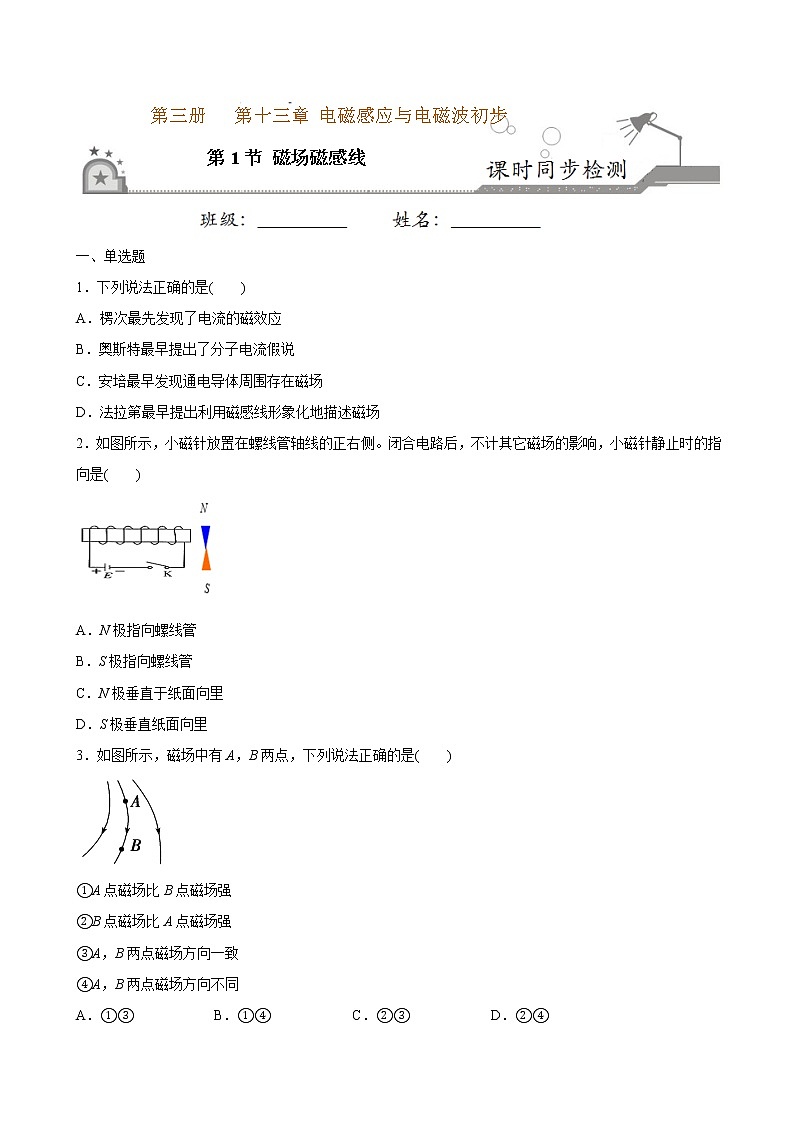

高中物理人教版 (2019)必修 第三册1 磁场 磁感线习题

这是一份高中物理人教版 (2019)必修 第三册1 磁场 磁感线习题，共10页。试卷主要包含了单选题，多选题等内容，欢迎下载使用。


一、单选题
1．下列说法正确的是( )
A．楞次最先发现了电流的磁效应
B．奥斯特最早提出了分子电流假说
C．安培最早发现通电导体周围存在磁场
D．法拉第最早提出利用磁感线形象化地描述磁场
2．如图所示，小磁针放置在螺线管轴线的正右侧。闭合电路后，不计其它磁场的影响，小磁针静止时的指向是( )
A．N极指向螺线管
B．S极指向螺线管
C．N极垂直于纸面向里
D．S极垂直纸面向里
3．如图所示，磁场中有A，B两点，下列说法正确的是( )
①A点磁场比B点磁场强
②B点磁场比A点磁场强
③A，B两点磁场方向一致
④A，B两点磁场方向不同
A．①③B．①④C．②③D．②④

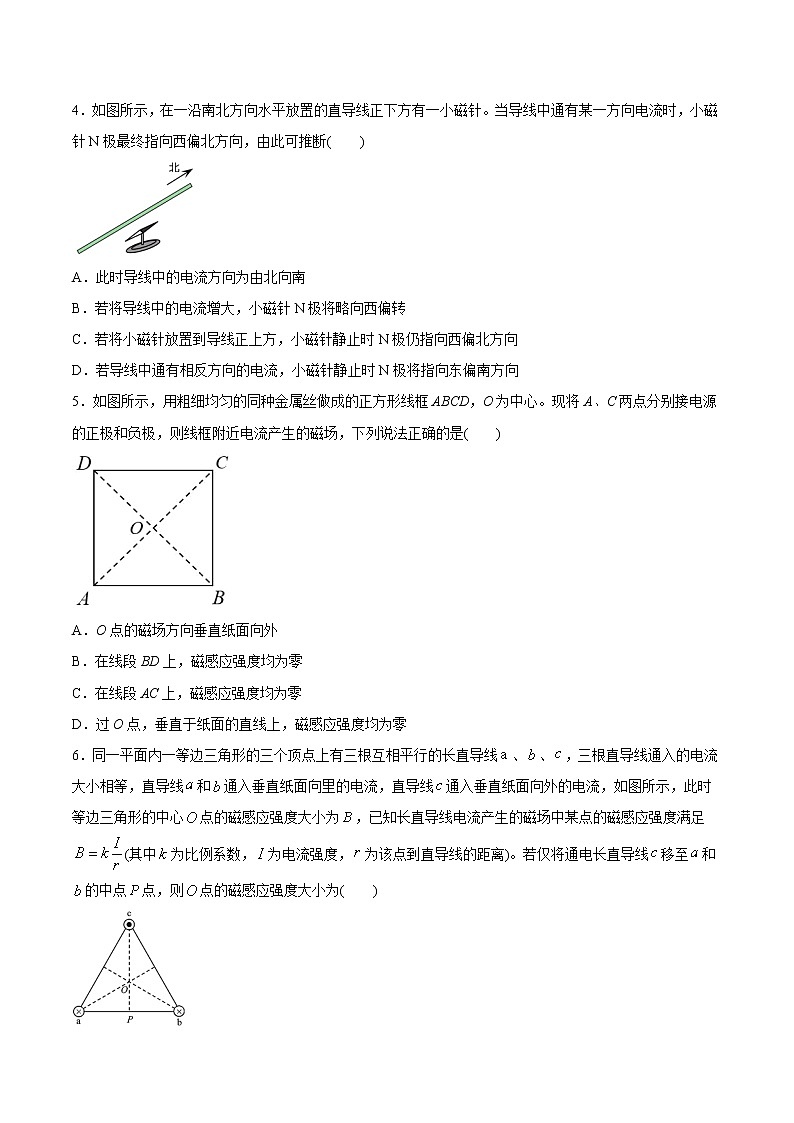

4．如图所示，在一沿南北方向水平放置的直导线正下方有一小磁针。当导线中通有某一方向电流时，小磁针N极最终指向西偏北方向，由此可推断( )
A．此时导线中的电流方向为由北向南
B．若将导线中的电流增大，小磁针N极将略向西偏转
C．若将小磁针放置到导线正上方，小磁针静止时N极仍指向西偏北方向
D．若导线中通有相反方向的电流，小磁针静止时N极将指向东偏南方向
5．如图所示，用粗细均匀的同种金属丝做成的正方形线框ABCD，O为中心。现将A、C两点分别接电源的正极和负极，则线框附近电流产生的磁场，下列说法正确的是( )
A．O点的磁场方向垂直纸面向外
B．在线段BD上，磁感应强度均为零
C．在线段AC上，磁感应强度均为零
D．过O点，垂直于纸面的直线上，磁感应强度均为零
6．同一平面内一等边三角形的三个顶点上有三根互相平行的长直导线、、，三根直导线通入的电流大小相等，直导线和通入垂直纸面向里的电流，直导线通入垂直纸面向外的电流，如图所示，此时等边三角形的中心点的磁感应强度大小为，已知长直导线电流产生的磁场中某点的磁感应强度满足(其中为比例系数，为电流强度，为该点到直导线的距离)。若仅将通电长直导线移至和的中点点，则点的磁感应强度大小为( )
A．0B．C．D．

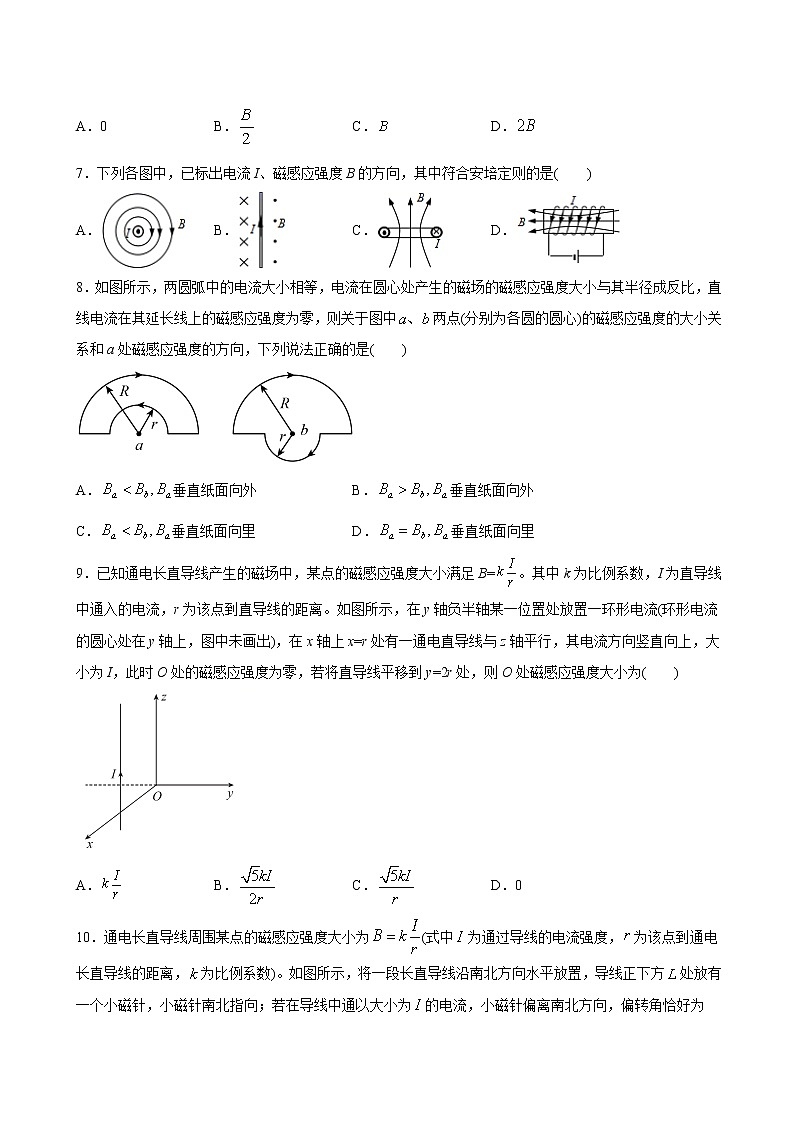

7．下列各图中，已标出电流I、磁感应强度B的方向，其中符合安培定则的是( )
A．B．C．D．
8．如图所示，两圆弧中的电流大小相等，电流在圆心处产生的磁场的磁感应强度大小与其半径成反比，直线电流在其延长线上的磁感应强度为零，则关于图中两点(分别为各圆的圆心)的磁感应强度的大小关系和a处磁感应强度的方向，下列说法正确的是( )
A．垂直纸面向外B．垂直纸面向外
C．垂直纸面向里D．垂直纸面向里
9．已知通电长直导线产生的磁场中，某点的磁感应强度大小满足B=。其中k为比例系数，I为直导线中通入的电流，r为该点到直导线的距离。如图所示，在y轴负半轴某一位置处放置一环形电流(环形电流的圆心处在y轴上，图中未画出)，在x轴上x=r处有一通电直导线与z轴平行，其电流方向竖直向上，大小为I，此时O处的磁感应强度为零，若将直导线平移到y=2r处，则O处磁感应强度大小为( )
A．B．C．D．0
10．通电长直导线周围某点的磁感应强度大小为(式中为通过导线的电流强度，为该点到通电长直导线的距离，为比例系数)。如图所示，将一段长直导线沿南北方向水平放置，导线正下方处放有一个小磁针，小磁针南北指向；若在导线中通以大小为的电流，小磁针偏离南北方向，偏转角恰好为，则该处地磁场的磁感应强度在水平方向上的分量大小可表示为( )
A．B．C．D．
11．当导线中分别通以图示方向的电流，小磁针静止时N极指向读者的是( )
A．B．C．D．
12．如图所示，通电直导线周围的磁场，正确的是( )
A．B．
C．D．
13．三根相互平行的通电长直导线放在等边三角形的三个顶点上，右图为其截面图，电流方向如图所示。若每根导线的电流均为，每根直导线单独存在时在三角形中心点产生的磁感应强度大小都相等，若三根导线同时存在时中心点的磁感应强度大小为，则拿走导线后中心点的磁感应强度大小为( )
A．B．C．D．0
14．处于同一平面内的两根长直导线中通有方向相反大小不同的电流，这两根导线把它们所在的平面分成a、b、c三个区域，如图所示，则磁感强度为零的区域，( )
A．可能出现在b区B．不可能出现在a区
C．不可能出现在c区D．不可能同时出现在a、c区
15．关于通电直导线周围磁场的磁感线分布，如图中正确的是( )
A．B．C．D．
16．导线a通以垂直纸面向里的电流，其周围的磁感线(未标出方向)如图所示，在一条直线上且，下列说法中正确的是( )
A．三点的磁场方向相同
B．三点的磁感应强度大小相等
C．在此空间中叠加水平向右的匀强磁场，B点的磁感应强度增大
D．在此空间中叠加水平向右的匀强磁场，两点的磁感应强度增大
17．无限长载流直导线在其周围产生磁场的磁感应强度B=，其中k为常数，d是到导线中心轴线的距离。如图所示，两无限长通电直导线在水平面内垂直放置，以两直导线交点为坐标原点，沿直导线方向建立直角坐标系xOy，其中沿x轴放置的直导线的电流方向已标出。已知坐标为(a，2a)的A点磁感应强度为0，则坐标为(-a，2a)的C点和坐标为(-2a，-a)的D点磁感应强度大小之比为( )
A．1：1B．3：2C．4：3D．2：1
18．小明同学用如图所示的装置研究通电平行导线间的相互作用；两平行直导线和竖直放置，通以方向相反、大小相等的电流，A、B，C三点位于同一条水平直线上，两导线分別为AB、BC连线的中垂线.现在该空间施加一垂直纸面(竖直面)方向的匀强磁场，发现A点的磁感应强度大于B点的磁感应强度，则下列分析正确的是( )
A．施加的匀强磁场方向垂直纸面向里
B．B点的磁感应强度方向一定垂直纸面向外
C．C点的磁感应强度可能垂直纸面向外，也可能垂直纸面向里
D．导线受到的安培力向左，导线可受到的安培力向右
19．中国宋代科学家沈括在《梦溪笔谈》中最早记载了地磁偏角：“以磁石磨针锋，则能指南，然常微偏东，不全南也。”进一步研究表明，地球周围地磁场的磁感线分布示意如图所示。结合上述材料，下列说法正确的是( )
A．地理南、北极与地磁场的南、北极完全重合
B．地球内部不存在磁场，地磁南极在地理北极附近
C．地球表面任意位置的地磁场方向都与地面平行
D．地磁场对射向地球赤道的带电宇宙射线粒子有力的作用
二、多选题
20．如图，纸面内有两条相互垂直的长直绝缘导线L1、L2，L1中的电流方向向上，L2中的电流方向向右；L1的右边有a、b两点，它们相对于L2对称。整个系统处于某匀强磁场中，该匀强磁场的磁感应强度大小为B0，方向垂直于纸面向外。已知a、b两点的磁感应强度大小分别为和，方向均垂直于纸面向里。则( )
A．流经L1的电流在a点产生的磁感应强度大小为，方向垂直纸面内
B．流经L1的电流在b点产生的磁感应强度大小为，方向垂直纸面向内
C．流经L2的电流在a点产生的磁感应强度大小为，方向垂直纸面向外
D．流经L2的电流在b点产生的磁感应强度大小为，方向垂直纸面向内
21．电场线和磁感线不是实际存在的线，但它们可以形象地反映电场和磁场的特点。下图为小明同学画出的四张关于电场和磁场的示意图，各图中均OA=OB，则A、B两点处的电场强度或磁感应强度相同的是( )
A．正点电荷周围电场
B．等量异种点电荷周围电场
C．条形磁体周围磁场
D．蹄形磁体周围磁场
22．已知通电长直导线产生的磁场中某点的磁感应强度满足(其中k为比例系数，I为电流强度，r为该点到直导线的距离)。现有四根平行的通电长直导线，其横截面积恰好在一个边长为L的正方形的四个顶点上，电流方向如图，其中A、C导线中的电流大小为I1，B、D中的电流大小为I2。已知B导线所受的磁场力恰好为零，则下列说法正确的是( )
A．电流的大小关系为2I1=I2
B．四根导线所受的磁场力都为零
C．正方形中心O处的磁感应强度为零
D．若移走A导线，D导线所受的磁场力平行于OC方向
23．如图所示，一束带电粒子沿虚线飞过磁针上方，并与磁针指向平行，能使磁针N极转向读者。这束带电粒子可能是( )
A．向右飞的正离子B．向左飞的负离子
C．向右飞的负离子D．向左飞的正离子
24．如图所示，通电直导线和闭合矩形线圈abcd在同一平面内，现让矩形线圈绕cd轴转动180°到虚线框位置，则( )
A．转动过程中穿过线圈平面的磁通量先变小后变大
B．初、末两个状态穿过线圈的磁通量一样
C．如果直接将线圈平移到虚线位置，穿过线圈的磁通量与绕cd转动时一样
D．如果让线圈以通电导线为轴转动，穿过线圈平面的磁通量大小不变
25．如图，纸面内存在磁感应强度大小为，方向垂直纸面向外的匀强磁场，将两根互相垂直的长直绝缘导线放入磁场中，刚好位于圆的两条直径位置上，中的电流方向向左，中的电流方向向上，圆周上有两点，恰好关于对称，已知两点的磁感应强度大小分别为和，方向垂直于纸面向外，则( )
A．流经的电流产生的磁场在a点的磁感应强度大小为
B．流经的电流产生的磁场在b点的磁感应强度大小为
C．流经的电流产生的磁场在a点的磁感应强度大小为
D．流经的电流产生的磁场在b点的磁感应强度大小为
26．如图中为一电子只在电场力或磁场力作用下的运动，其中可能的是( )
A．电子以固定的正点电荷Q为圆心绕Q做圆周运动
B． 电子在固定的等量异种点电荷+Q、－Q连线的中垂线上做直线运动
C．电子在图示的匀强磁场中沿图示虚线轨迹做圆周运动
D． 电子沿通电螺线管中心轴线做直线运动
