海南省儋州市2022-2023学年八年级上学期期末物理试卷

这是一份海南省儋州市2022-2023学年八年级上学期期末物理试卷，共19页。试卷主要包含了单项选择题，填空题，作图题和实验题，综合应用题等内容，欢迎下载使用。

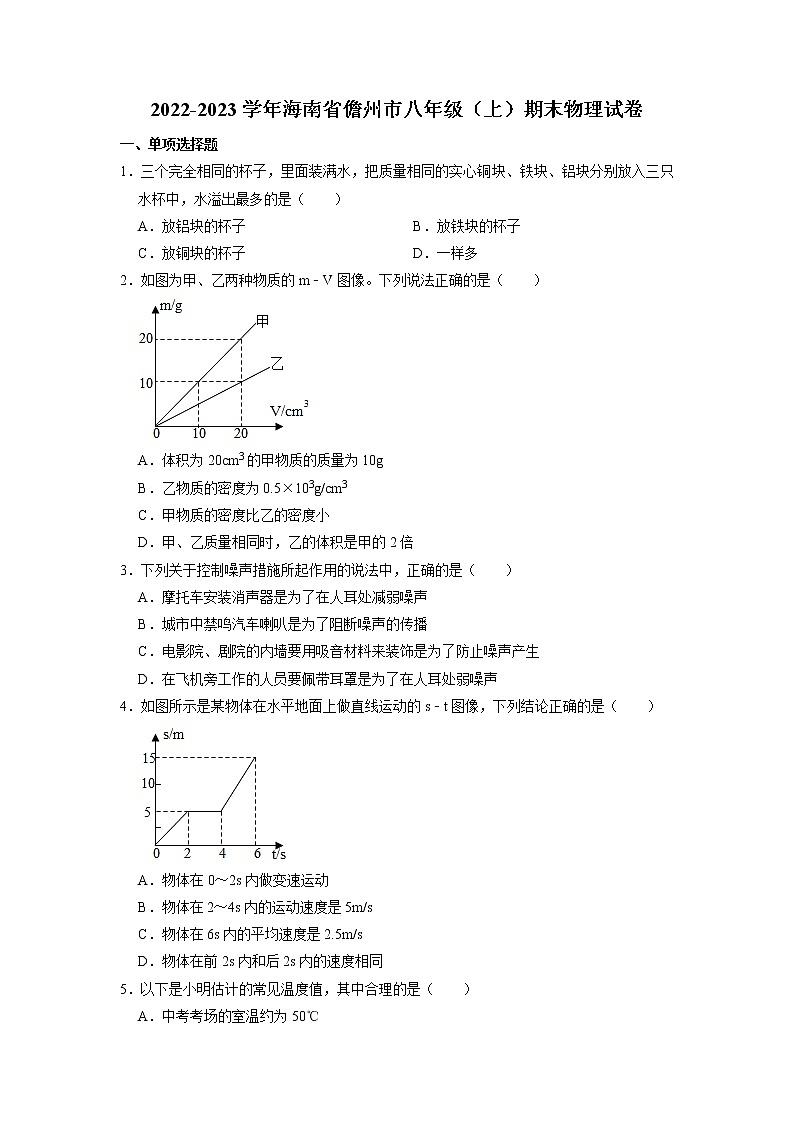

2022-2023学年海南省儋州市八年级（上）期末物理试卷
一、单项选择题
1．三个完全相同的杯子，里面装满水，把质量相同的实心铜块、铁块、铝块分别放入三只水杯中，水溢出最多的是（　　）
A．放铝块的杯子 B．放铁块的杯子
C．放铜块的杯子 D．一样多
2．如图为甲、乙两种物质的m﹣V图像。下列说法正确的是（　　）

A．体积为20cm3的甲物质的质量为10g
B．乙物质的密度为0.5×103g/cm3
C．甲物质的密度比乙的密度小
D．甲、乙质量相同时，乙的体积是甲的2倍
3．下列关于控制噪声措施所起作用的说法中，正确的是（　　）
A．摩托车安装消声器是为了在人耳处减弱噪声
B．城市中禁鸣汽车喇叭是为了阻断噪声的传播
C．电影院、剧院的内墙要用吸音材料来装饰是为了防止噪声产生
D．在飞机旁工作的人员要佩带耳罩是为了在人耳处弱噪声
4．如图所示是某物体在水平地面上做直线运动的s﹣t图像，下列结论正确的是（　　）

A．物体在0～2s内做变速运动
B．物体在2～4s内的运动速度是5m/s
C．物体在6s内的平均速度是2.5m/s
D．物体在前2s内和后2s内的速度相同

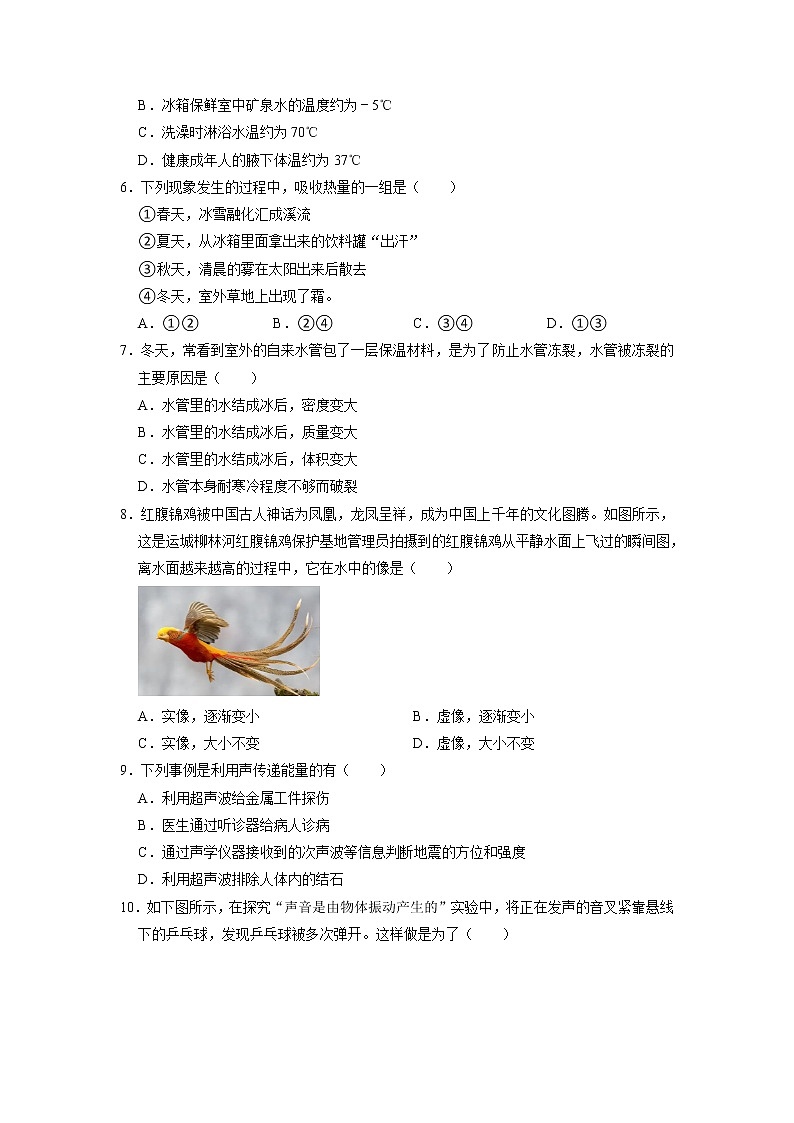

5．以下是小明估计的常见温度值，其中合理的是（　　）
A．中考考场的室温约为50℃
B．冰箱保鲜室中矿泉水的温度约为﹣5℃
C．洗澡时淋浴水温约为70℃
D．健康成年人的腋下体温约为37℃
6．下列现象发生的过程中，吸收热量的一组是（　　）
①春天，冰雪融化汇成溪流
②夏天，从冰箱里面拿出来的饮料罐“出汗”
③秋天，清晨的雾在太阳出来后散去
④冬天，室外草地上出现了霜。
A．①② B．②④ C．③④ D．①③
7．冬天，常看到室外的自来水管包了一层保温材料，是为了防止水管冻裂，水管被冻裂的主要原因是（　　）
A．水管里的水结成冰后，密度变大
B．水管里的水结成冰后，质量变大
C．水管里的水结成冰后，体积变大
D．水管本身耐寒冷程度不够而破裂
8．红腹锦鸡被中国古人神话为凤凰，龙凤呈祥，成为中国上千年的文化图腾。如图所示，这是运城柳林河红腹锦鸡保护基地管理员拍摄到的红腹锦鸡从平静水面上飞过的瞬间图，离水面越来越高的过程中，它在水中的像是（　　）

A．实像，逐渐变小 B．虚像，逐渐变小
C．实像，大小不变 D．虚像，大小不变
9．下列事例是利用声传递能量的有（　　）
A．利用超声波给金属工件探伤
B．医生通过听诊器给病人诊病
C．通过声学仪器接收到的次声波等信息判断地震的方位和强度
D．利用超声波排除人体内的结石

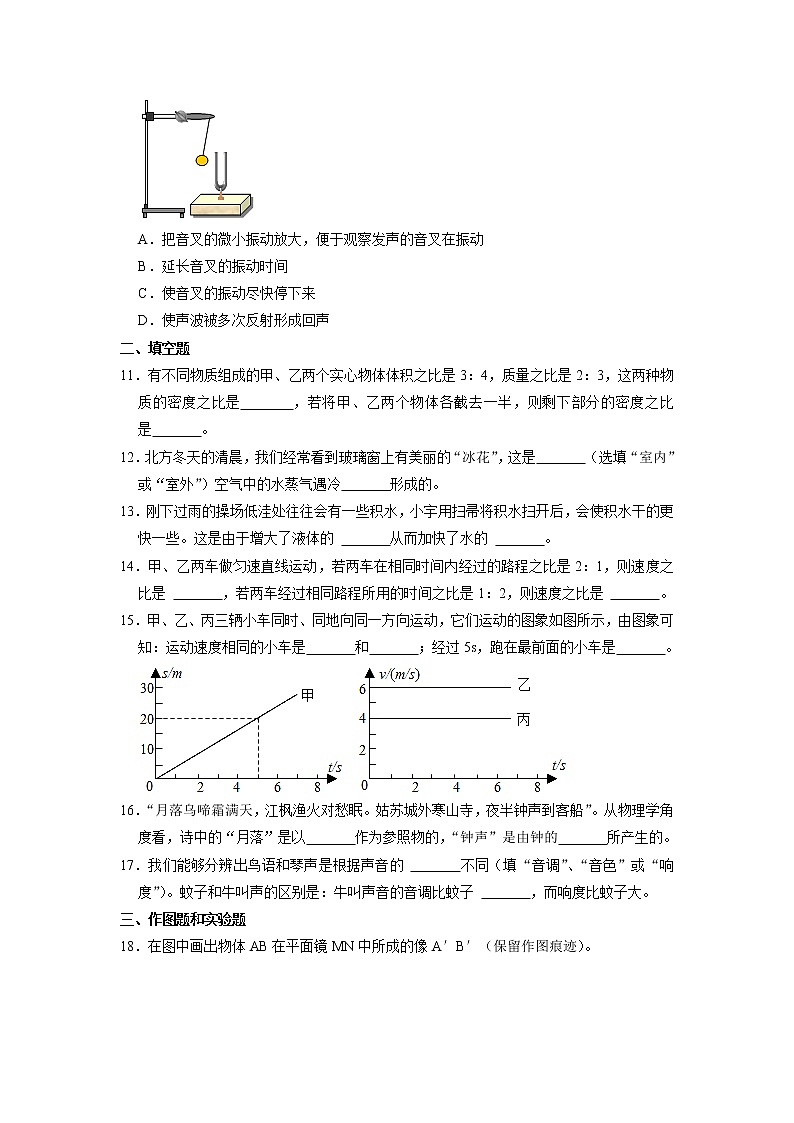

10．如下图所示，在探究“声音是由物体振动产生的”实验中，将正在发声的音叉紧靠悬线下的乒乓球，发现乒乓球被多次弹开。这样做是为了（　　）

A．把音叉的微小振动放大，便于观察发声的音叉在振动
B．延长音叉的振动时间
C．使音叉的振动尽快停下来
D．使声波被多次反射形成回声
二、填空题
11．有不同物质组成的甲、乙两个实心物体体积之比是3：4，质量之比是2：3，这两种物质的密度之比是　 　，若将甲、乙两个物体各截去一半，则剩下部分的密度之比是　 　。
12．北方冬天的清晨，我们经常看到玻璃窗上有美丽的“冰花”，这是　 　（选填“室内”或“室外”）空气中的水蒸气遇冷　 　形成的。
13．刚下过雨的操场低洼处往往会有一些积水，小宇用扫帚将积水扫开后，会使积水干的更快一些。这是由于增大了液体的 　 　从而加快了水的 　 　。
14．甲、乙两车做匀速直线运动，若两车在相同时间内经过的路程之比是2：1，则速度之比是 　 　，若两车经过相同路程所用的时间之比是1：2，则速度之比是 　 　。
15．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知：运动速度相同的小车是　 　和　 　；经过5s，跑在最前面的小车是　 　。
16．“月落乌啼霜满天，江枫渔火对愁眠。姑苏城外寒山寺，夜半钟声到客船”。从物理学角度看，诗中的“月落”是以　 　作为参照物的，“钟声”是由钟的　 　所产生的。
17．我们能够分辨出鸟语和琴声是根据声音的 　 　不同（填“音调”、“音色”或“响度”）。蚊子和牛叫声的区别是：牛叫声音的音调比蚊子 　 　，而响度比蚊子大。
三、作图题和实验题
18．在图中画出物体AB在平面镜MN中所成的像A′B′（保留作图痕迹）。

19．请在图中画出反射光线OB，并标出反射角的度数。


20．如图甲是小明探究“平面镜成像的特点”的实验装置，图中A、B是两段外形相同的蜡烛。

（1）小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后移动，直到蜡烛B与蜡烛A的像完全重合，这说明 　 　；
（2）将蜡烛B移走，在相同位置上放上光屏，光屏上不能承接到蜡烛A的像，这是为了验证：　 　；
（3）小明把蜡烛A向靠近玻璃板方向移动，则像的大小 　 　（选填“变大”、“变小”或“不变”）；
（4）实验结束后，小明想，若把玻璃板沿MN截成两部分（如图乙所示），并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况是 　 　（选填“A”或“B”）。
A.都成完整的像，且两个像在同一位置
B.各成半个像，合起来成一个完整的像
21．北京冬奥会开幕以来，吉祥物“冰墩墩”热度不减。我国南方某地被称为“世界陶瓷之都”，生产了陶瓷版“冰墩墩”“雪容融”摆件，非常可爱。小军有幸买到一个，他用以下方法测量了冰墩墩的密度。

（1）先将天平放在水平桌面上，将游码移到标尺左端的零刻度线处，调节 　 　，使指针指在分度盘的中线；
（2）将冰墩墩放在天平的左盘，在天平的右盘加减砝码并调节游码，天平平衡后，盘中砝码和游码的位置如图所示，则冰墩墩的质量m＝　 　g；
（3）小军测量冰墩墩的体积时发现冰墩墩放不进量筒，于是他把烧杯装满水，把冰墩墩放进烧杯完全浸入水中后，测得水流出了200cm3，由此可计算出该冰墩墩的密度为 　 　kg/m3（水的密度ρ水＝1.0×103kg/m3）；
（4）他查数据发现陶瓷密度为ρ陶瓷＝2.38×103kg/m3，他认为冰墩墩 　 　实心的（选填“是”或“不是”）。
四、综合应用题
22．如图所示，轿车从某地往十堰方向匀速行驶。当到达A地时，车内的钟表显示为9时05分；到达B地时，钟表显示为9时35分。求：
（1）轿车从A地到B地用多少小时？
（2）轿车从A地到B地的速度；
（3）若轿车仍以该速度继续匀速行驶，从B地到达十堰需要多长时间？

23．王红妈妈带她去乐和乐都过生日，买了一个合金饰品作为纪念品，若该饰品由铝和铁两种金属材料合成。王红想测量出饰品中铝的质量及铝铁的体积比，她首先用天平测出饰品的质量为185g，用量筒测出饰品的体积是30cm3。如果饰品的体积等于原来两种金属体积之和（ρ铝＝2.7×103kg/m3、ρ铁＝7.9×103kg/m3），求：
（1）饰品的平均密度；
（2）饰品中金属铝的质量；
（3）饰品中金属铝和铁的体积比。

2022-2023学年海南省儋州市八年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题
1．三个完全相同的杯子，里面装满水，把质量相同的实心铜块、铁块、铝块分别放入三只水杯中，水溢出最多的是（　　）
A．放铝块的杯子 B．放铁块的杯子
C．放铜块的杯子 D．一样多
【分析】要判断哪个金属块溢出的水最多，就得需要知道哪个金属块的体积最大，而要判断哪个金属块的体积最大，我们可根据密度知识进行判断。
【解答】解：因为m铜＝m铁＝m铝，ρ铜＞ρ铁＞ρ铝，根据ρ＝可知，所以V铜＜V铁＜V铝；
因为这三个金属块都浸没入水杯里，所以它们排出水的体积都等于它们各自的体积，则V铜排＜V铁排＜V铝排，所以铝块排出的水最多。
故选：A。
【点评】解答本题需要知道：质量相同的不同物质，体积与密度成反比。
2．如图为甲、乙两种物质的m﹣V图像。下列说法正确的是（　　）

A．体积为20cm3的甲物质的质量为10g
B．乙物质的密度为0.5×103g/cm3
C．甲物质的密度比乙的密度小
D．甲、乙质量相同时，乙的体积是甲的2倍
【分析】（1）由图可知，纵轴代表质量，横轴代表体积，从图中数据可直接读出甲体积为20cm3时的质量；
（2）从图中读数乙的质量和体积，根据密度公式可求出乙的密度；
（3）从图中可知甲、乙的体积相同时，甲、乙的质量大小，再根据密度公式分析甲、乙的密度大小；
（4）从图中可知当甲乙的质量均为10g时，甲、乙的体积大小，进而可得出二者之间的关系。
【解答】解：A、由图可知体积为20cm3的甲物质的质量为20g，故A错误；
B、乙物质的密度：，故B错误；
C、由图可知，甲、乙的体积相同时，甲的质量大于乙的质量，由可知甲的密度大于乙的密度，故C错误；
D、由图可知，当甲、乙的质量均为10g时，甲的体积为10cm3，乙的体积为20cm3，因此乙的体积是甲的体积的2倍，故D正确。
故选：D。
【点评】本题考查了对密度公式的应用和对密度图像的理解，属于基础题，难度不大。
3．下列关于控制噪声措施所起作用的说法中，正确的是（　　）
A．摩托车安装消声器是为了在人耳处减弱噪声
B．城市中禁鸣汽车喇叭是为了阻断噪声的传播
C．电影院、剧院的内墙要用吸音材料来装饰是为了防止噪声产生
D．在飞机旁工作的人员要佩带耳罩是为了在人耳处弱噪声
【分析】解答此题要知道防治噪声污染可以从噪声的产生、噪声的传播及噪声的接收这三个环节进行防治，结合选项分析判断即可。
【解答】解：A、摩托车安装消声器是为了在声源处减弱噪声，故A错误；
B、城市中禁鸣汽车喇叭是为了在噪声的产生处（即声源处）减弱噪声，故B错误；
C、吸音材料可以在噪声的传播过程中减弱噪声，但不能防止噪声产生，故C错误；
D、在飞机旁工作的人员要佩带耳罩，是为了在人耳处减弱噪声，故D正确；
故选：D。
【点评】此题考查了对防治噪声途径的判断问题，要根据题意分析是否正确。
4．如图所示是某物体在水平地面上做直线运动的s﹣t图像，下列结论正确的是（　　）

A．物体在0～2s内做变速运动
B．物体在2～4s内的运动速度是5m/s
C．物体在6s内的平均速度是2.5m/s
D．物体在前2s内和后2s内的速度相同
【分析】（1）在s﹣t图像中，倾斜直线代表物体做匀速运动；平行于时间轴的直线代表物体处于静止状态；利用v＝可求出速度；
（2）某段时间内的平均速度等于该段时间内通过的总路程与总时间的比值，即利用v＝可求出6s内的平均速度。
（3）在相同的时间内通过的路程相等，则速度相等。
【解答】解：A、由图可知，物体在0～2s内的s﹣t图像是倾斜向上的直线，说明物体做匀速运动，故A错误；
B、由图可知，2～4s内物体的s﹣t图像是平行于时间轴的直线，说明此段时间内路程没有变化，物体处于静止状态，则这段时间内的速度为0，故B错误；
C、由图可知，物体在6s内的路程s＝15m，物体在这段时间内的平均速度是v＝＝＝2.5m/s，故C正确；
D、由图可知，物体在在前2s内和后2s内的s﹣t图像均是倾斜直线，说明这段时间内物体均做匀速直线运动，时间相同，物体在前2s内通过的路程是5m，在后2s内的通过的路程是15m﹣5m＝10m，所以，物体在前2s内的速度小于后2s内的速度，故D错误。
故选：C。
【点评】本题考查了对速度公式的应用，理解运动图像的含义是解题的关键。
5．以下是小明估计的常见温度值，其中合理的是（　　）
A．中考考场的室温约为50℃
B．冰箱保鲜室中矿泉水的温度约为﹣5℃
C．洗澡时淋浴水温约为70℃
D．健康成年人的腋下体温约为37℃
【分析】此题考查我们对常见物体或环境温度的认识，结合对生活的了解和对温度单位摄氏度的认识，选出符合实际的选项。
【解答】解：
A、人体感觉舒适的温度在23℃左右，考场内的气温感觉舒适，在23℃左右。不符合实际；
B、水的凝固点在0℃左右，冰箱内保鲜室中矿泉水的温度应该高于0℃，在4℃左右。不符合实际；
C、人的体温在37℃左右，洗澡水的温度应该略高于体温，不可能达到70℃．不符合实际；
D、正常情况下，人的体温在37℃左右，变化幅度很小。符合实际。
故选：D。
【点评】对日常生活中的速度、质量、长度、温度等进行准确的估测，是要求初中学生掌握的一种基本能力，平时注意观察，结合所学知识多加思考，逐渐培养这方面的能力。
6．下列现象发生的过程中，吸收热量的一组是（　　）
①春天，冰雪融化汇成溪流
②夏天，从冰箱里面拿出来的饮料罐“出汗”
③秋天，清晨的雾在太阳出来后散去
④冬天，室外草地上出现了霜。
A．①② B．②④ C．③④ D．①③
【分析】①首先根据物质状态的前后变化，判断物态变化类型，再判断吸放热情况。
②物态变化中吸热的有：熔化、汽化和升华；放热的有：凝固、液化和凝华。
【解答】解：①冰的消融由固态变成液态，是熔化现象，吸热；
②从冰箱里面拿出来的饮料罐“出汗”是空中水蒸气变成液态，是液化现象，放热；
③雾是液态小水滴，雾散是由液态变为气态的汽化现象，吸热；
④霜的形成是气态直接变成固态，是凝华现象，放热。
故选：D。
【点评】此题考查的知识点有两个：一是认识自然现象各属于什么物态变化；二是掌握各种物态变化的吸放热情况。
7．冬天，常看到室外的自来水管包了一层保温材料，是为了防止水管冻裂，水管被冻裂的主要原因是（　　）
A．水管里的水结成冰后，密度变大
B．水管里的水结成冰后，质量变大
C．水管里的水结成冰后，体积变大
D．水管本身耐寒冷程度不够而破裂
【分析】水在凝固时，质量是不变的，但由于冰的密度比水小，因此体积会变大，所以会把水管冻裂。
【解答】解：寒冷的冬天温度较低，此时水会由于发生凝固现象而结冰，凝固前后质量不变，而冰的密度比水小，所以结冰后体积会变大，因此能够把水管冻裂；
故选：C。
【点评】解决此类问题的关键是知道凝固的现象，并且明白冰和水的密度不一样导致体积不一样，而质量是不变量。
8．红腹锦鸡被中国古人神话为凤凰，龙凤呈祥，成为中国上千年的文化图腾。如图所示，这是运城柳林河红腹锦鸡保护基地管理员拍摄到的红腹锦鸡从平静水面上飞过的瞬间图，离水面越来越高的过程中，它在水中的像是（　　）

A．实像，逐渐变小 B．虚像，逐渐变小
C．实像，大小不变 D．虚像，大小不变
【分析】根据平面镜成像的特点：物体在平面镜中所成的像是虚像，像和物体的大小相等，它们的连线垂直于镜面，它们到镜面的距离相等。
【解答】解：红腹锦鸡飞离水面的过程中，水中出现红腹锦鸡的倒影就是红腹锦鸡在湖水中所成的虚像；在红腹锦鸡飞离水面的过程中，红腹锦鸡到水面的距离变大，但红腹锦鸡在水中所成像的大小始终不变，与红腹锦鸡的大小相等，故ABC错误，D正确。
故选：D。
【点评】此题主要考查学生对平面镜成像特点的理解和掌握，紧扣平面镜成像原理和成像特点去分析即可比较容易地做出解答。
9．下列事例是利用声传递能量的有（　　）
A．利用超声波给金属工件探伤
B．医生通过听诊器给病人诊病
C．通过声学仪器接收到的次声波等信息判断地震的方位和强度
D．利用超声波排除人体内的结石
【分析】声音可以传递信息，如：隆隆的雷声预示着一场可能的大雨，“声呐”的利用、医用“B超”等；
声音能够传递能量，如：利用声波来清洗钟表等精细的机械，“超声波碎石”等。
【解答】解：A、利用超声波给金属探伤，属于利用声音传递信息；
B、医生通过听诊器给病人诊病，属于利用声音传递信息；
C、通过声学仪器接收到的次声波等信息判断地震的方位和强度，属于利用声音传递信息；
D、利用超声波排除人体内的结石，属于利用声音传递能量。
故选：D。
【点评】此题考查的是声的利用，是一道声学的基础题；声波传递信息和能量的性质可以应用在很多方面。
10．如下图所示，在探究“声音是由物体振动产生的”实验中，将正在发声的音叉紧靠悬线下的乒乓球，发现乒乓球被多次弹开。这样做是为了（　　）

A．把音叉的微小振动放大，便于观察发声的音叉在振动
B．延长音叉的振动时间
C．使音叉的振动尽快停下来
D．使声波被多次反射形成回声
【分析】声音是由物体振动产生的。但这种振动往往不易观察，需要将实验效果进行“放大”。“转换法”是中学物理中一种重要的研究方法，可以借助某些物体的特性来研究看不到或不易观察到物质，形象直观。据此判断。
【解答】解：正在发声的音叉与不发声的音叉的区别在于：正在发声的音叉在振动，而不发声的音叉没有振动；
由于音叉振动的幅度过小，人眼无法直接观察和区分，所以用“转换法”将这个实验效果进行放大；
当把悬挂的乒乓球紧靠在正在发声的音叉上时，音叉的振动将乒乓球弹开，即把音叉的微小振动放大成乒乓球的振动。以便于观察和进一步的研究。
故选：A。
【点评】此题就是用转换法来探究声音产生的原因的，是初中物理探究的一种基本方法，应当掌握。
二、填空题
11．有不同物质组成的甲、乙两个实心物体体积之比是3：4，质量之比是2：3，这两种物质的密度之比是　8：9　，若将甲、乙两个物体各截去一半，则剩下部分的密度之比是　8：9　。
【分析】（1）知道不同物质组成的甲、乙两个实心物体的质量之比和体积之比，利用ρ＝求出这两种物质的密度之比；
（2）密度是物质本身的一种特性，与物质的质量、体积无关。
【解答】解：由题意可知，m甲：m乙＝2：3，V甲：V乙＝3：4，
由ρ＝可得，这两种物质的密度之比：
＝＝×＝×＝，
因密度是物质本身的一种特性，与物质的质量、体积无关，
所以，将甲、乙两个物体各截去一半后，剩余部分的密度不变，其比值仍为8：9不变。
故答案为：8：9；8：9。
【点评】本题考查了密度公式的应用和密度的特性，要注意各物理量之间的关系，不要颠倒。
12．北方冬天的清晨，我们经常看到玻璃窗上有美丽的“冰花”，这是　室内　（选填“室内”或“室外”）空气中的水蒸气遇冷　凝华　形成的。
【分析】物体直接由气态变为固态的过程叫凝华。
【解答】解“冰花”出现在冬天的早晨，是室内空气中的水蒸气遇到比较冷的玻璃窗凝华形成的，凝华要放热。
故答案为：室内；凝华。
【点评】本题考查物态变化，分析生活中的热现象属于哪种物态变化，关键要看清物质变化前后所处的状态。
13．刚下过雨的操场低洼处往往会有一些积水，小宇用扫帚将积水扫开后，会使积水干的更快一些。这是由于增大了液体的 　表面积　从而加快了水的 　蒸发　。
【分析】加快液体蒸发快慢的措施有三个：①提高液体的温度；②增大液体的表面积；③加快液体表面空气的流动速度。
【解答】解：同学们用扫帚将积水扫开后，增大了水的表面积，使蒸发加快，所以积水干的更快一些。
故答案为：表面积；蒸发。
【点评】影响液体蒸发的快慢的因素是经常考查的知识点，这个知识点与日常生活联系非常紧密。同时，由于液体蒸发的快慢与三个因素有关，在这里也通常结合可知变量法以实验探究的题目来考查液体蒸发的快慢与哪些因素有关。
14．甲、乙两车做匀速直线运动，若两车在相同时间内经过的路程之比是2：1，则速度之比是 　2：1　，若两车经过相同路程所用的时间之比是1：2，则速度之比是 　2：1　。
【分析】由速度公式可知，时间相同时，速度与路程成正比；路程相同时，速度与时间成反比。
【解答】解：（1）时间相同时，路程之比是2：1，所以速度之比为2：1；
（2）路程相同时，时间之比是1：2，所以速度之比为2：1；
故答案为：2：1；2：1。
【点评】此题结论的得出实际是利用了物理思想中的控制变量法。
15．甲、乙、丙三辆小车同时、同地向同一方向运动，它们运动的图象如图所示，由图象可知：运动速度相同的小车是　甲　和　丙　；经过5s，跑在最前面的小车是　乙　。
【分析】根据第一个图象，分析出甲的运动情况，根据速度的计算公式v＝求出甲的运动速度；
根据第二个图象，分析出乙和丙的运动速度；比较三者的大小关系，得出第一个空；
甲、乙、丙三辆小车同时、同地向同一方向运动，都运动5s，谁的速度大，谁运动的路程就长，谁就在最前面。
【解答】解：
由第一个图象可知，路程和时间的图象是一条过原点的射线，路程和时间成正比，路程和时间的比值﹣﹣﹣速度是一个定值，当甲运动的路程为20m时，运动的时间是5秒，运动的速度v甲＝＝＝4m/s；
由第二个图象可知，乙、丙的速度不随时间的变化而变化，是一个定值，乙的速度v乙＝6m/s，丙的速度v丙＝4m/s；
由分析可知：甲和丙的速度是相等的；
甲、乙、丙三辆小车同时、同地向同一方向运动，因为乙的速度是最大的，经过5s，乙运动的路程就是最长的，所以乙在最前面；
故答案为：甲；丙；乙。
【点评】此题主要考查我们对于图象的分析能力，在进行物理实验中经常要画出测得数据的关系图象，分析图象从而得出结论。
16．“月落乌啼霜满天，江枫渔火对愁眠。姑苏城外寒山寺，夜半钟声到客船”。从物理学角度看，诗中的“月落”是以　地面　作为参照物的，“钟声”是由钟的　振动　所产生的。
【分析】诗中的月落，说明了研究对象是月亮在运动。因此要选取一个相对于月亮位置不断变化的物体作为参照物；
根据声音产生的条件：物体的振动，去分析此空。
【解答】解：在诗中提到的物体中相对于月亮位置变化的有：地面、渔火、乌鸦、寒山寺等，可以选取其中的任意一个物体作为参照物，
声音是有物体振动产生，所以钟声就是由钟的振动所产生的。
故答案为：地面；振动。
【点评】选取参照物时，要以题目中出现的物体为选取对象。
17．我们能够分辨出鸟语和琴声是根据声音的 　音色　不同（填“音调”、“音色”或“响度”）。蚊子和牛叫声的区别是：牛叫声音的音调比蚊子 　低　，而响度比蚊子大。
【分析】声音的三个特性：音调指声音的高低，由振动频率决定；响度指声音的强弱或大小，与振幅和距发声体的远近有关；音色指声音的品质与特色，与发声体的材料和结构有关。
【解答】解：不同发声体的材料和结构不同，发出声音的音色不同，我们能够分辨出鸟语和琴声是根据声音的音色不同。
牛叫声音音调低、响度大，蚊子的声音音调高、响度小，因此，牛叫声音的音调比蚊子 低，而响度比蚊子大。
故答案为：音色；低。
【点评】理解声音三个特性的含义和影响因素，可对生活中的现象进行辨别，属基础题，难度不大。
三、作图题和实验题
18．在图中画出物体AB在平面镜MN中所成的像A′B′（保留作图痕迹）。

【分析】平面镜成像的特点是：成虚像、像物大小相等、到平面镜的距离相等、连线与镜面垂直，即像物关于平面镜对称，利用这一对称性作出AB的像。
【解答】解：分别作出物体AB端点A、B关于平面镜的对称点A′、B′，用虚线连接A′、B′即为AB在平面镜中的像。如图所示：

【点评】平面镜成像作图的方法有两种：一种是根据平面镜成像的特点来作，另一种是根据光的反射定律来作，没有特殊要求的情况下，根据平面镜成像特点作图要简洁、容易。
19．请在图中画出反射光线OB，并标出反射角的度数。


【分析】根据反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，作出反射光线并标出反射角及其度数。
【解答】解：过入射点垂直于反射面作出法线，由图知，入射光线与镜面的夹角是30°，所以入射角为90°﹣30°＝60°，由光的反射定律知反射角等于入射角，所以反射角也为60°，在法线的另一侧画出反射光线OB，如图所示：

【点评】此题考查了对光的反射光路的画法，知道入射角与反射角都是光线与法线的夹角，反射角等于入射角。
20．如图甲是小明探究“平面镜成像的特点”的实验装置，图中A、B是两段外形相同的蜡烛。

（1）小明将玻璃板竖直立在水平桌面上，在玻璃板前放置点燃的蜡烛A，将蜡烛B放在玻璃板后移动，直到蜡烛B与蜡烛A的像完全重合，这说明 　平面镜所成的像与物等大　；
（2）将蜡烛B移走，在相同位置上放上光屏，光屏上不能承接到蜡烛A的像，这是为了验证：　平面镜所成的像是虚像　；
（3）小明把蜡烛A向靠近玻璃板方向移动，则像的大小 　不变　（选填“变大”、“变小”或“不变”）；
（4）实验结束后，小明想，若把玻璃板沿MN截成两部分（如图乙所示），并分别向两侧平移一小段距离，则蜡烛通过左右两部分玻璃板成像的情况是 　A　（选填“A”或“B”）。
A.都成完整的像，且两个像在同一位置
B.各成半个像，合起来成一个完整的像
【分析】（1）当镜后蜡烛和镜前蜡烛的像完全重合时，确定镜前蜡烛像的位置，便于测量物像到平面镜的距离，同时为了比较物像大小；眼睛在物体一侧时，既能看到物体又能看到物体的像；
（2）实像能成在光屏上，而虚像不能成在光屏上；
（3）平面镜所成的像和物体大小相等；
（4）根据平面镜成像的特点分析。
【解答】解：
（1）B能和A的像完全重合说明像和物的大小相等；实验时眼睛应在玻璃板的A的一侧观察玻璃板所成的像；
（2）因为光屏只能接收实像，不能接收虚像，而平面镜成虚像，因此如果在像B的位置放一个光屏，在光屏上不能承接到像，所以平面镜成的像是虚像；
（3）平面镜所成的像和物体大小相等，把蜡烛A向靠近玻璃板方向移动一段距离，则像的大小不变；
（4）平面镜所成的像关于镜面对称，像点与物点的连线与镜面垂直，所以，只有一个像的位置。每个平面镜都成一个完整的像，但这两个像在同一位置。故应选A。
故答案为：（1）平面镜所成的像与物等大；（2）平面镜所成的像是虚像；（3）不变；（4）A。
【点评】探究平面镜成像特点的实验是中考出题的一个热点，本题围绕这个探究过程可能遇到的问题，解决办法，合理的思考和解释来考查同学的，值得我们关注。
21．北京冬奥会开幕以来，吉祥物“冰墩墩”热度不减。我国南方某地被称为“世界陶瓷之都”，生产了陶瓷版“冰墩墩”“雪容融”摆件，非常可爱。小军有幸买到一个，他用以下方法测量了冰墩墩的密度。

（1）先将天平放在水平桌面上，将游码移到标尺左端的零刻度线处，调节 　平衡螺母　，使指针指在分度盘的中线；
（2）将冰墩墩放在天平的左盘，在天平的右盘加减砝码并调节游码，天平平衡后，盘中砝码和游码的位置如图所示，则冰墩墩的质量m＝　232　g；
（3）小军测量冰墩墩的体积时发现冰墩墩放不进量筒，于是他把烧杯装满水，把冰墩墩放进烧杯完全浸入水中后，测得水流出了200cm3，由此可计算出该冰墩墩的密度为 　1.16×103　kg/m3（水的密度ρ水＝1.0×103kg/m3）；
（4）他查数据发现陶瓷密度为ρ陶瓷＝2.38×103kg/m3，他认为冰墩墩 　不是　实心的（选填“是”或“不是”）。
【分析】（1）调节天平平衡时，将游码移到标尺的零刻度线处，调节平衡螺母使横梁平衡；
（2）物体的质量等于砝码质量与游码对应的刻度值之和；
（3）冰墩墩完全浸入装满水的烧杯，排开水的体积等于冰墩墩的体积，据此可知冰墩墩的体积，利用密度公式求出冰墩墩的密度；
（4）根据计算的冰墩墩的密度与陶瓷的密度进行比较可知冰墩墩是否实心。
【解答】解：（1）调节天平平衡时，将游码移到标尺的零刻度线处，调节平衡螺母使横梁平衡；
（2）由乙图可知，冰墩墩的质量m＝100g+100g+20g+10g+2g＝232g；
（3）冰墩墩完全浸入装满水的烧杯，排开水的体积等于冰墩墩的体积，所以冰墩墩的体积V＝V排＝200cm3，
冰墩墩的密度ρ＝＝＝1.16g/cm3＝1.16×103kg/m3；
（4）由于ρ＜ρ陶瓷，所以冰墩墩不是实心的。
故答案为：（1）平衡螺母；（2）232；（3）1.16×103；（4）不是。
【点评】本题是固体密度的测量实验，主要考查天平的使用和读数、密度的计算以及物质的鉴别，是一道常考题。
四、综合应用题
22．如图所示，轿车从某地往十堰方向匀速行驶。当到达A地时，车内的钟表显示为9时05分；到达B地时，钟表显示为9时35分。求：
（1）轿车从A地到B地用多少小时？
（2）轿车从A地到B地的速度；
（3）若轿车仍以该速度继续匀速行驶，从B地到达十堰需要多长时间？

【分析】（1）从车内的钟表显示可得此轿车从A地到B地所用时间；
（2）由图可得轿车从A地到B地的路程，再利用v＝求轿车从A地到B地的速度；
（3）已知B地到南宁的路程和汽车的速度，利用公式t＝得到需要的时间。
【解答】解：（1）轿车从A地到B地所用时间：
t＝9：35﹣9：05＝30min＝0.5h；
（2）轿车从A地到B地的路程：
S1＝120km﹣70km＝50km，
轿车从A地到B地的速度：
v＝＝＝100km/h。
（3）从B地到达南宁需要的时间为t2＝＝＝0.7h。
答：（1）轿车从A地到B地用0.5h；
（2）轿车从A地到B地的速度为100km/h；
（3）若轿车仍以该速度继续匀速行驶，从B地到达十堰需要0.7h。
【点评】本题考查了学生对速度公式及其变形的掌握和运用，能通过图象得出需要信息是本题的关键。
23．王红妈妈带她去乐和乐都过生日，买了一个合金饰品作为纪念品，若该饰品由铝和铁两种金属材料合成。王红想测量出饰品中铝的质量及铝铁的体积比，她首先用天平测出饰品的质量为185g，用量筒测出饰品的体积是30cm3。如果饰品的体积等于原来两种金属体积之和（ρ铝＝2.7×103kg/m3、ρ铁＝7.9×103kg/m3），求：
（1）饰品的平均密度；
（2）饰品中金属铝的质量；
（3）饰品中金属铝和铁的体积比。
【分析】（1）已知合金构件的质量与体积，利用ρ＝求解这种合金的平均密度；
（2）根据合金中铝的质量加上铁的质量等于总质量，构件的体积等于原来两种金属体积之和，结合密度公式列出等式，联立求解铝的质量；
（3）根据密度公式算出饰品中金属铝的体积，由总体积知饰品中金属铁的体积，进而求出饰品中金属铝和铁的体积比。
【解答】解：（1）由ρ＝知道，饰品的平均密度：＝≈6.17g/cm3；
（2）设饰品中金属铝的质量为m铝，饰品中铁的质量为m铁，根据题意知道V铝+V铁＝30cm3，
m铝+m铁＝185 g，
即+＝30cm3①
m铁＝185 g﹣m铝②
由于
ρ铝＝2.7×10 3 kg/m3＝2.7 g/cm3，
ρ铁＝7.9×103 kg/m3＝7.9 g/cm3③
将②③式带入①式中解得m铝＝27g。
（3）饰品中金属铝的体积：
＝＝10cm3，
则铁的体积为：
V铁＝V﹣V铝＝30 cm3﹣10 cm3＝20 cm3
所以饰品中铝铁的体积之比为1：2。
答：（1）饰品的平均密度是6.17g/cm3；
（2）饰品中金属铝的质量是27g；
（3）饰品中金属铝和铁的体积比是1：2。
【点评】本题考查了合金密度的计算和混合物中某物质质量以及体积比的计算，计算过程要注意单位的处理。
