辽宁省沈阳市皇姑区2022-2023学年九年级上学期期末物理试题+

这是一份辽宁省沈阳市皇姑区2022-2023学年九年级上学期期末物理试题+，共12页。试卷主要包含了选择题，填空题，计算题，实验等内容，欢迎下载使用。

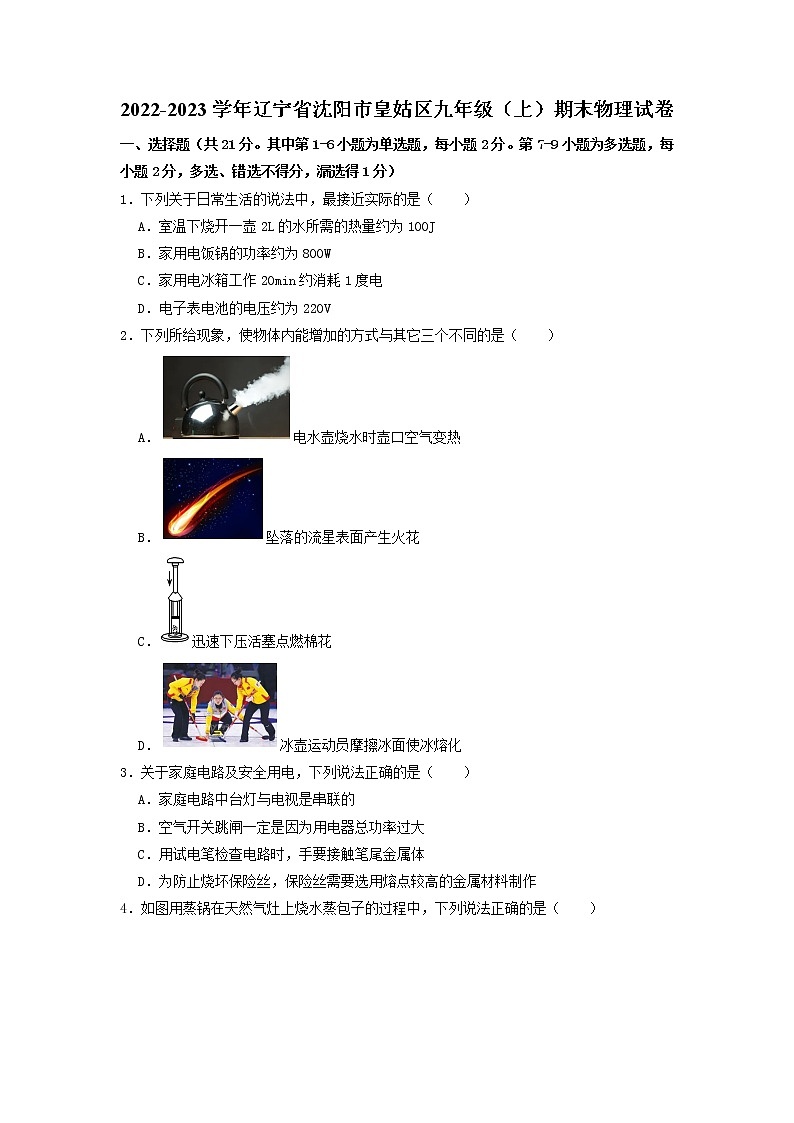

2022-2023学年辽宁省沈阳市皇姑区九年级（上）期末物理试卷一、选择题（共21分。其中第1-6小题为单选题，每小题2分。第7-9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）1．下列关于日常生活的说法中，最接近实际的是（　　）A．室温下烧开一壶2L的水所需的热量约为100J B．家用电饭锅的功率约为800W C．家用电冰箱工作20min约消耗1度电 D．电子表电池的电压约为220V2．下列所给现象，使物体内能增加的方式与其它三个不同的是（　　）A．电水壶烧水时壶口空气变热 B．坠落的流星表面产生火花 C．迅速下压活塞点燃棉花 D．冰壶运动员摩擦冰面使冰熔化3．关于家庭电路及安全用电，下列说法正确的是（　　）A．家庭电路中台灯与电视是串联的 B．空气开关跳闸一定是因为用电器总功率过大 C．用试电笔检查电路时，手要接触笔尾金属体 D．为防止烧坏保险丝，保险丝需要选用熔点较高的金属材料制作4．如图用蒸锅在天然气灶上烧水蒸包子的过程中，下列说法正确的是（　　）A．包子的温度越高所含热量越大 B．水的温度越高，水分子运动越剧烈 C．天然气燃烧越充分，热值越大 D．用手拿包子的时候温度从包子传到手5．关于下列电学知识，正确的是（　　）A．接在此电能表上的用电器总功率不能超过2200W B．实验表明：在电流相同、通电时间相同的情况下，电阻越小，这个电阻产生的热量越多              C．“伏安法测小灯泡电阻”的实验中，多次测量的目的是：求平均值减小误差 D．闭合开关，电灯不亮，用试电笔接触D、E点时氖管均发光，测F点时氖管不发光；该电路故障为EF断路6．如图所示，用同样的装置进行“比较不同物质的吸热本领”和“比较不同燃料的热值”的实验，则以下说法中正确的是（　　）A．这两个实验都要控制被加热的物质的质量一样 B．这两个实验都要控制被加热的物质的种类一样 C．前一实验中，加热相同时间后，比热容大的物质吸收热量一定多 D．后一实验中，加热相同时间后，若温度计示数升高得越多，则该燃料的热值一定越大（多选）7．物理学是一门十分有趣的科学，自然奇观、生活奥秘、现代科技，无一不展现出物理学的神奇与魅力，下面说法正确的是（　　）A．柴油机的效率比汽油机的高，这是因为柴油的热值比汽油的大 B．输送电能若能采用超导材料，可以大大降低电能损耗 C．在热机的能量损失中，废气带走的能量最多 D．导体的电阻由其两端的电压和通过导体的电流共同决定（多选）8．如图所示，电源电压恒定，关于电路说法错误的是（　　）A．若灯L1被短路，闭合S、S1后，则灯L1不亮，灯L2亮 B．先闭合开关S，当再闭合开关S1时，电流表甲的示数变大，电流表乙的示数不变 C．先闭合开关S，当再闭合开关S1时，灯L2亮度不变，电路总功率变小 D．闭合开关S、S1后，若拧去灯泡L2，电流表甲的示数变小，电流表乙的示数不变（多选）9．如图所示，电源电压恒为12V，定值电阻R1标有“20Ω，0.5A”，滑动变阻器R2标有“40Ω，1A”，电流表量程为0～0.6A，电压表量程为0～15V。当滑动变阻器的滑片P位于最下端时，闭合开关S，下列说法正确的是（　　）A．此时电压表的示数为8V B．此时电路消耗的总功率最小，为2.4W C．在保证电路安全的前提下，滑动变阻器的阻值变化范围为0﹣40Ω D．当滑片P向上移动时，R1消耗的最大电功率为5W二、填空题（每空1分，共18分。请把答案写在答题卡相应的横线上）10．腌制咸鸭蛋需要较长的时间，鸭蛋逐渐变咸，这是　   　现象，而炒菜时加盐可以很快使菜变咸，说明这种现象与　   　有关。11．用塑料梳子在干燥的头发上梳几下，梳子上会带电，这种现象是摩擦起电，摩擦起电的实质是 　   　（选填“质子”或“原子”或“电子”）发生了转移。经检验摩擦后的梳子带的是负电荷，是因为　   　（选填：“塑料”或“毛发”）原子核对电子束缚能力弱。12．如图所示是四冲程汽油机的　   　冲程；0.5kg汽油完全燃烧后放出热量的42%被质量为100kg、初温为25℃的水吸收，可使水温升高到　   　℃。[q油＝4.6×107J/kg，c水＝4.2×103J/（kg•℃）]13．生物“冰”是一种冰块的升级替代产品，主要成分为高分子聚合物和吸水树脂，可用于长距离冷藏运输，使物品保持其低温状态。生物“冰”的“保温”效果更好，是因为其比热容和冰相比更　   　。生物“冰”还可用于高烧降温退热，消炎止痛，冷敷美容，这些是通过　   　的方式改变物体的内能。14．电阻R1、R2的U﹣I图像如图甲所示，则R1：R2＝　   　。将R1、R2接入电源电压不变的电路中，如图乙所示。当只闭合开关S时，电路的总功率为P1；当S和S1都闭合时，电路的总功率为P2，则P1：P2＝　   　。15．如图所示，这是一个便携式电热包装封口机，其内部电源电压恒为3V，发热电阻的阻值为1Ω。当接通电路后，发热电阻温度升高，这是利用电流的　   　效应实现高温封口的；发热电阻10s内产生的热量为　   　J。16．标有“220V 40W”的灯泡甲和“220V 100W”的灯泡乙，其灯丝长短相同，可发现　   　灯泡的灯丝较粗；若将这两个灯泡串联在220V的电源上，则　   　灯泡更亮一些（以上两空选填“甲”或“乙”）。17．A、B两个电阻的U﹣I图象如图所示。将A、B串联接入电路，当通过B的电流为0.5A时，A的电阻是　   　Ω；将A、B并联接入电路，当干路总电流为1A时，电阻B消耗的电功率是　   　W。18．刘老师在课堂上做了一个演示实验。实验器材有：玻璃泡破碎但钨丝完好的废白炽灯、小灯泡L、蓄电池、开关S、酒精灯、火柴、导线若干。如图所示，当闭合开关S时，小灯泡L正常发光，然后用点燃的酒精灯对白炽灯的钨丝加热，可观察到小灯泡L的亮度明显变暗，此时旧灯丝两端电压　   　（选填：“变大”“变小”或“不变”），这个实验说明了导体的电阻跟　   　有关。三、计算题（共18分。要求写出必要的文字说明、公式、要的运算过程、数值和单位。）19．如图甲所示为某电热水壶的简化电路原理图，R1和R2为加热电阻，且阻值保持不变，R1＝44Ω，S为靠近加热盘的感温开关，1、2是开关连接的触点。某次烧水时，仅将电热壶接入220V的电路中，并按下开关S与触点1连接，10min后S自动切换到保温状态（S与触点2连接），保温时图乙所示电能表的转盘总共转过了150转。求：（1）S与触点1连接时，通过电阻R1的电流I1是多大？（2）保温时，共消耗了多少电能？（3）如果电热水壶的保温功率是100W，请计算R2的阻值是多少Ω？20．如图所示的电路中，电源电压保持不变，灯L标有“12V 12W”的字样，R2＝12Ω，当S1、S2都闭合时。电流表示数为1.2A．这时灯L正常发光（忽略温度对灯丝电阻的影响），求：（1）电源电压；（2）电阻R1的阻值；（3）若将开关S1、S2都断开。此时灯L实际消耗的功率是多少？四、实验、作图题（共22分）21．某实验小组探究金属丝电阻大小与长度的关系，他们取一段粗细均匀的由同种材料制成的金属丝，将金属丝拉直后连接在A、B接线柱上，在金属丝上安装一个可滑动的金属夹P。如图所示，实验室还提供了下列器材：电压表、电流表、电池组（电压3V）、滑动变阻器“20Ω，2A”、刻度尺、开关和导线若干。次数12345L/cm510152025R/Ω12345（1）为了测量AP段的电阻R，他们连接了如图甲所示的电路，请用笔画线代替导线，把图中还没有连接的一根导线接上，使电路完整。（2）闭合开关，移动滑动变阻器的滑片，测得电压表的读数为2.0V，电流表指针偏转如图乙所示，此时金属丝AP段的电阻R＝　   　Ω；保持滑片位置不变，向右移动金属夹P电流表示数 　   　（选填“变大”、“变小”或“不变”）。（3）实验中移动金属夹P，分别测得AP段的长度L和对应的电阻值R，数据如上表：分析表中数据，可知R与L的关系是：当导体的材料和横截面积一定时，导体的长度越长，电阻　   　（选填“越大”或“越小”）。（4）这套实验装置还可以探究下面哪些实验　   　。A.导体电阻与材料的关系B.导体中的电流与电阻的关系C.导体中的电流与电压的关系D.电流通过导体时产生的热量与什么因素有关22．如图甲所示是某实验小组探究“电流与电压、电阻关系”的实验电路，使用的实验器材有：电压为3V的电源，电流表、电压表各一个，开关一个，5Ω、10Ω、20Ω、30Ω的定值电阻各一个，规格“12Ω，1A”的滑动变阻器一个，导线若干。表1次数123U/V1.01.52.0I/A0.20.30.4表2次数123R/Ω51020I/A0.40.20.12（1）正确连接后，闭合开关，小浩发现电流表有示数，电压表无示数，可能是定值电阻发生了 　   　（选填“短路”或“断路”）；（2）探究电流与电压的关系时，所测得的部分电流、电压值见表1。根据表1中的数据可以得到结论：　   　。（3）在探究电流与电阻的关系时，所测得的几组数据如表2所示。由于操作不当，导致一组数据存在错误，请判断第　   　次实验的数据存在错误；分析导致数据错误的原因：　   　。（4）纠正错误以后，该小组用30Ω的电阻替换20Ω的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中可行是　   　。A.将电压表的量程换为0～15VB.换成电压为6V的电源C.更换最大阻值大于或等于15Ω的滑动变阻器23．小志同学在“测量小灯泡电功率”实验中，用到的器材有：新干电池两节、小灯泡（标有0.3A）1只、电流表1只、电压表1只、滑动变阻器1只、开关1支，导线若干。（1）请用笔画线代替导线，在图甲中将实验电路连接完整。（要求滑动变阻器的滑片向右移动时电流表的示数变小）（2）如图乙所示，闭合开关S，发现电压表和电流表示数均为0。小亮利用另一只完好的电压表进行检测，把电压表分别接在ab之间、bc之间和bd之间，电压表示数均接近电源两端的电压；接在ad之间，电压表示数为0。如果导线完好且连接无误，只有一个元件有故障，则故障原因是　   　。（3）排除故障，进行实验，当电流表的示数如图丙时，为了测量小灯泡的额定功率，应将滑动变阻器的滑片P向　   　（选填“A”或“B”）端移动，当电流表示数达到0.3A时，电压表的示数如图丁，则小灯泡的额定功率为　   　W。（4）小刚用相同的器材进行该实验时发现电压表损坏，他找来一只阻值为R0的定值电阻，设计了如图戊所示的电路，也可测出小灯泡的额定功率。主要的操作步骤如下：①把电流表接在a处，闭合开关，调节滑片P，使电流表的示数为I额；②保持滑片P的位置不变，断开开关，把电流表接在b处，闭合开关，读出电流表的示数为I；③计算得出小灯泡的额定功率P额＝　   　（用R0、I额、I表示）。24．如图甲所示，在研究电流产生的热量与哪些因素有关的实验中，同学们猜想电热可能与电流大小、电阻大小以及通电时间长短有关。（1）左侧密闭容器内电阻丝阻值为5Ω，右侧密闭容器外部，将一个阻值为5Ω的电阻与这个容器内的电阻丝并联，目的是使通过左右两密闭容器内电阻丝的　   　不同，右侧容器内电阻丝的阻值应为　   　Ω，才能符合实验研究的要求；（2）某实验小组发现通电一段时间后，其中左侧U形管中的液面高度几乎不变，发生此现象的原因可能是　   　。（3）如图乙利用该装置研究“比较食用油和煤油的吸热能力”的实验，烧瓶A、B中食用油和煤油的　   　相同，烧瓶A、B中金属丝的电阻　   　（选填：“相同”或“不同”），通电一段时间后，通过　   　来比较食用油和煤油的吸热能力。（选填：“加热时间”或“温度计升高的示数”）25．阅读短文，回答问题。电动拖盘搬运车如图甲是超市常用的一种电动拖盘搬运车，用于运输、提升货物，常被称作“地牛”。下表是其相关参数，其电路工作原理示意图如图乙。当闭合开关S1时，进退电动机M1工作，驱动“地牛”前进或后退。当闭合开关S2时，提升电动机M2工作，将货物提升到指定高度。电源是电压为36V的铅蓄电池组。（g取10N/kg）型号最大载货量铅蓄电池组电压铅蓄电池组容量进退电机额定电压额定功率提升电机额定电压额定功率电机效率PTE20X2×103kg36V80Ah36V，900W36V，800W80%（1）下列关于电动拖盘搬运车的铅蓄电池的说法正确的是　   　。A.铅蓄电池组是由24节铅蓄电池串联组成的B.给铅蓄电池组充电时，铅蓄电池组相当于电源C.给铅蓄电池充电的过程中，电能转化为化学能D.给铅蓄电池充足电一次，消耗的电能约2.88×105J（2）利用“地牛”将0.8×103kg的货物放至货架，闭合开关　   　（选填“S1”、“S2”），货物向上匀速竖直提升10s，货物竖直向上移动　   　m。（3）“地牛”仪表盘上有可显示所载货物质量的仪表，其电路如图丙所示。电源电压18V，电流表（0～0.6A），滑动变阻器R4（60Ω，1A），压敏电阻R3的阻值与所受压力F的关系如图丁所示。压敏电阻R3是由　   　（选填“导体”、“绝缘体”或“半导体”）材料制成的，当压力变大时，压敏电阻R3的阻值将　   　（选填“变大”、“变小”或“不变”）。为了确保此电路能安全工作，在最大载货量时R4的阻值应至少调至　   　Ω。        参考答案一、选择题（共21分。其中第1-6小题为单选题，每小题2分。第7-9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）题号123456789答案BACBDABCACABD二、填空题（每空1分，共18分。请把答案写在答题卡相应的横线上）10．扩散   温度     11．电子  毛发    12．做功  23     13．大  热传递  14．1：2   1：3   15．热  90    16．乙   甲17．4   2.5    18．变大   温度 三、计算题（共18分。要求写出必要的文字说明、公式、要的运算过程、数值和单位。）19．（1）5A    （2）1.8×105J     （3）440Ω20．（1）12   （2）60Ω  （3）3W四、实验、作图题（共22分）21． （1）见图（2）5   不变  （3）越大（4）ABC 22．（1）短路 （2）电阻不变时，电流与电压成正比（3）3   两端电压与其他两组不同  （4）C 23． （1）见图  （2）滑动变阻器断路  （3）左  0.75  （4）（I-I额）R0I额  24． （1）电流   5   （2）装置的气密性不好 （3）质量初温  相同   温度计升高的示数25．（1）C   （2）S2   0.8   （3）半导体    变小    22Ω
