山东省济南市商河县2022-2023学年九年级上学期期末物理试题

这是一份山东省济南市商河县2022-2023学年九年级上学期期末物理试题，共14页。试卷主要包含了单项选择题，多项选择题，非选择题部分共60分等内容，欢迎下载使用。

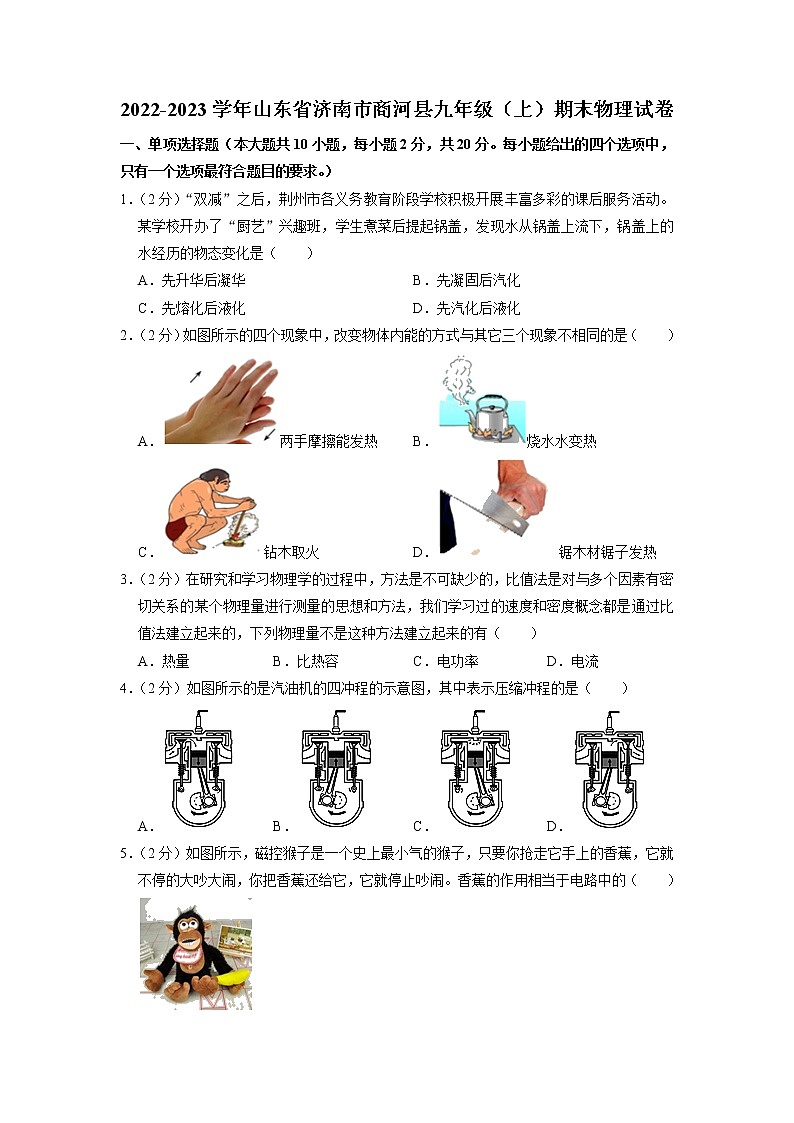

2022-2023学年山东省济南市商河县九年级（上）期末物理试卷一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求。）1．（2分）“双减”之后，荆州市各义务教育阶段学校积极开展丰富多彩的课后服务活动。某学校开办了“厨艺”兴趣班，学生煮菜后提起锅盖，发现水从锅盖上流下，锅盖上的水经历的物态变化是（　　）A．先升华后凝华 B．先凝固后汽化 C．先熔化后液化 D．先汽化后液化2．（2分）如图所示的四个现象中，改变物体内能的方式与其它三个现象不相同的是（　　）A．两手摩擦能发热 B．烧水水变热 C．钻木取火 D．锯木材锯子发热3．（2分）在研究和学习物理学的过程中，方法是不可缺少的，比值法是对与多个因素有密切关系的某个物理量进行测量的思想和方法，我们学习过的速度和密度概念都是通过比值法建立起来的，下列物理量不是这种方法建立起来的有（　　）A．热量 B．比热容 C．电功率 D．电流4．（2分）如图所示的是汽油机的四冲程的示意图，其中表示压缩冲程的是（　　）A． B． C． D．5．（2分）如图所示，磁控猴子是一个史上最小气的猴子，只要你抢走它手上的香蕉，它就不停的大吵大闹，你把香蕉还给它，它就停止吵闹。香蕉的作用相当于电路中的（　　）A．开关 B．导线 C．电源 D．用电器6．（2分）如图所示电路中，甲、乙两处分别接入电流表或电压表，当开关闭合后，下列接法中能使两灯均发光的是（　　）A．甲、乙均接电压表 B．甲、乙均接电流表 C．甲接电流表、乙接电压表 D．甲接电压表、乙接电流表7．（2分）物理量的单位多是用科学家的名字来命名的，下列选项中，属于电流、电压和电阻的单位组合是（　　）A．安培、焦耳、伏特 B．库仑、焦耳、牛顿 C．帕斯卡、瓦特、欧姆 D．安培、伏特、欧姆8．（2分）下图为直流电动机的两个不同时刻的工作原理图，下列分析不正确的是（　　）A．导线ab中的电流在这两个时刻方向不同，受到的磁场力方向也不同 B．甲、乙两图中的线圈再转动90度角，都能到达平衡位置 C．由上往下看，线圈中电流均为顺时针方向 D．如果电动机持续转动，则电动机内外流的都是直流电9．（2分）如图所示，是条形磁体的磁场分布图，a、b是磁场中的两个点，关于该磁场，下列说法错误的是（　　）A．由于a点没有磁感线经过，所以a处的磁场比b处弱 B．该条形磁体的右端为N极，左端为S极 C．将一小磁针置于b点，其静止时N极指向左侧 D．磁感线是为了研究方便而引入的假想曲线10．（2分）用电器工作的过程就是利用电流做功，将电能转化为其他形式的能量的过程。下列说法错误的是（　　）A．电风扇工作时，将电能转化为动能 B．电饭锅工作时，将电能转化为内能 C．电熨斗工作时，将电能转化为动能和内能 D．小灯泡工作时，电能最终转化为内能和光能二、多项选择题（本大题共5小题，每小题4分，共20分。）（多选）11．（4分）以下相关数据的估测，符合实际的是（　　）A．商河最低气温可达﹣15℃ B．教室一盏日光灯正常工作时的电流为0.1A～0.3A左右 C．人体安全电压为36V D．一粒纽扣的电池电压为1.5V（多选）12．（4分）如图所示，电源电压不变，闭合开关S，电路各元件工作正常，一段时间后，若其中一只电表示数变大，则（　　）A．至少有一个灯泡亮度保持不变 B．灯L1可能短路 C．灯L2可能断路 D．另一个电压表示数会不变13．（4分）如图所示，对于图片中所描述的物理现象或过程符合安全用电的是（　　）A．用如图甲方法使用试电笔辨别火线、零线 B．将电冰箱接入图乙所示的插排来工作 C．图丙所示实验可说明家庭电路中不可以用铜丝代替保险丝 D．图丁中人靠近高压带电体（多选）14．（4分）对于“探究电流跟电压的关系”和“伏安法测量电阻”的这两个实验，下列说法正确的是（　　）A．它们的实验电路图是相同的 B．前者多次测量的目的是得到普遍规律，避免偶然性 C．后者多次测量的目的是取电阻的平均值，减小误差 D．探究电流与电压的关系实验中，定值电阻可以用灯泡代替（多选）15．（4分）对于图中所示的四幅图，下列说法中错误的是（　　）A．甲图中软木塞飞出时，管内水蒸气的内能增加 B．乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力 C．丙图中活塞向下运动是内燃机的做功冲程 D．丁图中小朋友下滑时，内能转化为机械能三、非选择题部分共60分16．（16分）（1）如图1所示为夏季的市场上出售的一种冰垫，它的外包装上写着“主要成分为优质晶体”，当人坐在这种冰垫上时，里面的晶体会熔化 　   　（选填“吸热”或“放热”），放在冰箱中会再 　   　成晶体（填物态变化）。（2）如图2甲为我国运载火箭将“神舟十二号”载人飞船发射的场景，火箭的燃料使用了液态氢，因为它的 　   　大，如图2乙是刘星在“十一”假期探究“海水和海滩的温度随时间变化的规律”时画的一张示意图。产生这一现象的原因是水的 　   　比沙石的大。（3）某粒子从带正电的原子核旁边高速穿越，其运行路线如图3②，如图3所示，据此现象，可以猜想该粒子带负电，你猜想的依据是：　   　。根据另一粒子运行路线①可以断定此粒子带 　   　电。（4）在“探究影响导体电阻大小的因素”实验中，小楠设计了如图4所示的电路。a、b两点间接入不同导体，通过观察 　   　判断导体电阻的大小。若有两个导体A、B的电阻差别不大，可在电路中串联 　   　进一步判断两者的大小关系。17．（3分）如图是小明书桌上所用的台灯的示意图，台灯的面板上有一个可调旋钮，旋动旋钮可以改变灯泡的亮度，请你在空白处画出台灯的电路图。18．（3分）用笔画线代替导线，将图中灯泡、开关正确接入家庭电路中。19．（3分）如图在“用电流表测电流”的实验中，某同学接成图甲所示的电路；当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图乙所示。通过灯L1的电流是多少？20．（6分）如图所示，电阻R1＝12Ω．开关断开时，通过的电流为0.3A；开关闭合时，电流表的示数为0.5A．求：（1）电源电压为多大？（2）电阻R2的阻值为多大？21．（9分）小明家电热吹风机的铭牌如表格所示，其工作原理如图甲所示。由于使用了多年，吹风机中的电热丝明显氧化导致其电阻发生了变化，电动机性能仍保持不变。为准确测量氧化电热丝的实际电阻值，小明在家中把该吹风机单独接入家庭电路并使其吹热风，发现电能表的转盘6min内转过132圈，电能表规格如图乙所示。问：电热吹风机额定电压/V220电热丝功率/W480电动机功率/W40（1）这段时间内电吹风消耗了多少电能？（2）氧化电热丝正常工作时的实际电阻值是多少？（3）此吹风机冷风状态下正常工作6min电流做功多少？22．（4分）两个实验小组在利用如图所示的装置做“探究水在沸腾前后温度变化的特点”的实验。（1）安装实验装置时，应根据 　   　的位置先固定部件 　   　（选填①或②）；（2）操作无误，小明所在小组和小华所在小组得到的实验数据分别如表1、表2。表1：时间/min01234567温度/℃9092949698999999表2：时间/min01234567温度/℃9093969898989898对于两组实验数据，下列说法正确的是 　   　。A.两个小组实验都失败了，因为水的沸点是100℃B.只有小明小组数据可以接受，因为他们的数据最接近100℃C.两小组的数据均有效23．（6分）小明利用如图甲所示的实验装置探究“电流跟电压的关系”，电源为两节新干电池，电阻R为定值电阻，滑动变阻器标有“20Ω 1A”字样。（1）连接电路的过程中，滑动变阻器的滑片P应置于 　   　（选填“A”或“B”）端；（2）连接好电路后，闭合开关，移动滑动变阻器的滑片P，发现两表指针偏转情况如图乙所示，则故障可能是定值电阻R出现了 　   　；实验序号1234电压U/V1.01.52.02.5电流I/A0.20.30.40.5（3）请分析表中的数据，你能得到的结论是 　   　。24．（10分）在做“探究通电螺线管外部的磁场分布”实验中：（1）闭合开关后，观察到螺线管周围的小磁针发生偏转，说明 　   　；（2）在嵌入螺线管的玻璃板上均匀撒满细铁屑，闭合开关后 　   　（填写操作方法），细铁屑的排列如图甲所示；（3）把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 　   　极的方向，这个方向就是该点的磁场方向；（4）在螺线管外部A、B两处放置小磁针，如图丙所示，闭合开关，发现A处小磁针发生偏转，而B处正常的小磁针不偏转，试说明B处小磁针不偏转的可能原因：　   　；（5）如果想探究通电螺线管的极性与电流方向的关系，接下来的操作是 　   　；并观察小磁针的指向。
2022-2023学年山东省济南市商河县九年级（上）期末物理试卷参考答案与试题解析一、单项选择题（本大题共10小题，每小题2分，共20分。每小题给出的四个选项中，只有一个选项最符合题目的要求。）1．【解答】解：学生在煮菜过程中，对水进行加热，液态的水会变成气态的水蒸气，发生汽化现象；然后温度高的水蒸气遇到冷的锅盖，会凝结成液态的小水珠，即发生了液化现象，所以是先汽化后液化，故D正确，ABC错误。故选：D。2．【解答】解：A、冬天搓手取暖，是通过克服摩擦力做功改变物体的内能；B、烧水水变热，是通过热传递改变物体的内能；C、钻木取火，是通过克服摩擦力做功改变物体的内能；D、锯木材锯子发热，是通过克服摩擦力做功改变物体的内能；综上所述，改变物体内能的方式上与其他三个实例不同的是B。故选：B。3．【解答】解：A、电学中的热量等于电热功率与时间的乘积，没有采用比值定义法，故A符合题意；B、比热容是热量与温度变化和质量乘积的比值，是采用的比值定义法，故B不符合题意；C、电功率是做功与做功时间的比值，是采用的比值定义法，故C不符合题意；D、电流等于导体两端电压与导体电阻之比，采用的是比值定义法，故D不符合题意。故选：A。4．【解答】解：A、进气门开启，排气门关闭，活塞下行，燃料和空气的混合物进入汽缸，是吸气冲程，故A不符合题意；B、两气门都关闭，活塞上行，汽缸容积变小，是压缩冲程，故B符合题意；C、两气门都关闭，活塞下行，汽缸容积变大，火花塞喷出电火花，是做功冲程，故C不符合题意；D、进气门关闭，排气门开启，活塞上行，废气被排出汽缸，是排气冲程，故D不符合题意。故选：B。5．【解答】解：我们把磁控猴子当作用电器，当抢走它手上的香蕉，磁控猴子内部的电器就工作，于是它就不停的大吵大闹，所以相当于闭合开关，电路处于通路状态；如果把香蕉还给它，就相当于断开开关，电路处于断路状态，它就停止吵闹。所以香蕉的作用相当于电路中的开关。故选：A。6．【解答】解：由图可知，乙与灯泡并联，则乙为电压表，甲与两个灯泡串联，为电流表，该电路为串联电路，甲测量电路中的电流，乙测量左边灯泡两端的电压。故选C。故选：C。7．【解答】解：物理学中，电流、电压和电阻的单位分别是安培、伏特、欧姆，故ABC错误，D正确。故选：D。8．【解答】解：A、由图可知，导线ab在这两个时刻电流方向不同，由于导体受力方向与磁场方向和电流方向有关，所以两次导线ab的受力方向不同，故A正确；B、平衡位置是指线圈平面与磁感线垂直的位置，图中磁感线从左向右，故甲、乙两图中的线圈再转动90度角，都能到达平衡位置，故B正确；C、读图可知，电源的左侧为正极，从上往下看，线圈中电流都是顺时针方向，故C正确；D、电动机之所以能转动，是因为换向器每当转过平衡位置就会改变线圈中电流的方向，即电动机线圈外是直流电，线圈内是交流电，故D错误。故选：D。9．【解答】解：A、磁体周围，越靠近两极的位置其磁感线越密集，磁场越强，所以a处的磁场比b处强，故A错误。B、由于在磁体的外部，磁感线都是从N极出发，回到S极，所以该条形磁体的右端为N极，左端为S极，故B正确；C、小磁针静止时N极所指的方向为磁场的方向，所以将一小磁针置于b点，其静止时N极指向左侧，故C正确；D、磁感线是为了研究方便而引入的假想曲线，不是真实存在的，故D正确；故选：A。10．【解答】解：A．电风扇工作时，消耗电能得到机械能，将电能转化为动能，故A正确；B．电饭锅是利用电流的热效应工作的，消耗电能，获得内能，是将电能转化为内能的过程，故B正确；C．电熨斗是利用电流的热效应工作的，消耗电能，获得内能，是将电能转化为内能的过程，故C错误；D．小灯泡工作时，发光、发热，电能最终转化为内能和光能，故D正确。故选：C。二、多项选择题（本大题共5小题，每小题4分，共20分。）11．【解答】解：A．商河位于我国山东省，冬季最低气温有可能达到﹣15℃，故A符合实际；B．教室一盏日光灯正常工作电流约为0.2A，故B符合实际；C．经验表明，对人体安全的电压不高于36V，故C不符合实际；D．纽扣电池有多种，不同材质的纽扣电池电压不同，故D不符合实际。故选：AB。12．【解答】解：B、如果灯L1短路，则电压表V1测量的是电源电压，示数变大。故B正确；AC、如果灯泡L2断路，电压表V2串联在电路中测量电源电压，所以示数增大，此时电路断路，两个灯泡都不发光，故A错误，故C正确；D、如果另一只电压表示数减小，也就是V1减小，而电源电压是不变的。故D错误。故选：BC。13．【解答】解：A、测电笔是用来辨别火线和零线时，手要接触笔尾金属体，故A错误；B、电冰箱有金属外壳，需要接地线，应使用三脚插头，故B错误；C、保险丝不能用铜丝代替，保险丝的选择需要满足电阻率大，熔点低的特点，故C正确；D、人靠近高压带电体极易引发触电事故，不符合安全用电原则，故D错误。故选：C。14．【解答】解：A．这两个实验都需要测量出通过电阻的电流和其两端的电压，实验电路图都是相同的，故A正确；B．探究电流与电压的关系实验中，进行多次测量的目的是分析多组数据，得出电流跟电阻的关系，避免偶然性，故B正确；C．伏安法测电阻阻值实验中，多次测量的目的是取电阻的平均值，减小误差，故C正确；D．探究电流跟电压的关系时，应控制电阻的阻值不变，而灯泡的电阻与温度有关，所以定值电阻不可以用灯泡代替，故D错误。故选：ABC。15．【解答】解：A、甲图中软木塞飞出时，管内水蒸气的内能减少，故A错误；B、乙图中两个压紧的铅块能吊起钩码，主要是因为分子间存在引力，故B正确；C、丙图中活塞向下运动时，进气门、排气门都关闭，是内燃机的压缩冲程，故C错误；D、丁图中小朋友下滑时，机械能转化为内能，故D错误；故选：ACD。三、非选择题部分共60分16．【解答】解：（1）人坐在这种冰垫上时，里面的晶体会吸热发生熔化现象由固态变为液态，熔化吸热；放在冰箱中又发生凝固成晶体；（2）由于液态氢的热值较大，因此运载火箭中，采用液态氢作燃料；由图可知海滩上温度高，由于水的比热容比砂石大，因此砂石白天升温和傍晚降温都比较快，因此，白天海滩温度比较高，傍晚海水温度比较高；（3）某粒子从带正电的原子核旁边高速穿越，其运行路线如图②，据此现象，可以猜想该粒子带负电；因为异种电荷相互吸引；由同种电荷相互排斥，可以判断另一粒子带正电；（4）将不同的导体分别接到a，b之间，闭合开关，可通过观察、比较小灯泡亮度来判断不同导体电阻的大小；电阻越大，则电流越小，灯泡越暗。若两个导体的电阻差异不大，灯泡亮度变化微弱；则可以在电路中串联电流表，根据电流表示数大小来判断电阻的大小，电流表示数越大，则电阻越小。故答案为：（1）吸热；凝固；（2）热值；比热容；（3）异种电荷相互吸引；正；（4）小灯泡亮度；电流表。17．【解答】解：台灯中可调旋钮既是一个开关，又是一个滑动变阻器，电池、开关、灯泡简单地串联在一起，构成一个简单的电路。电路图如图所示18．【解答】解：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如图所示：19．【解答】解：由图甲可知，两灯并联，两电流表A1和A2分别测量的是干路和支路电流，由于干路电流大于支路电流，A1测量干路电流，故A1选用的量程为0～3A，分度值为0.1A，由乙图可知干路电流为I＝1.5A；A2测量通过灯泡L2的电流，故A2选择的量程为0～0.6A，分度值为0.02A，所以L2的电流为I2＝0.3A；由并联电路电流的规律I＝I1+I2可得，通过灯L1的电流：I1＝I﹣I2＝1.5A﹣0.3A＝1.2A。答：通过灯L1的电流是1.2A。20．【解答】解：（1）当开关闭合时，电路为R1的简单电路，电流表测电路中的电流，由I＝可得，电源的电压：U＝IR1＝0.5A×12Ω＝6V；（2）当开关断开时，两电阻串联，电流表测电路中的电流，电路中的总电阻：R＝＝＝20Ω，因串联电路中总电阻等于各分电阻之和，所以，电阻R2的阻值：R2＝R﹣R1＝20Ω﹣12Ω＝8Ω。答：（1）电源电压为6V；（2）电阻R2的阻值为8Ω。21．【解答】解：（1）电能表上标有3000R/kW•h，表表每转3000转消耗1度电，则发现电能表的转盘6min内转过132圈，消耗电能W＝×132kW•h＝0.044kW•h＝1.584×105J；（2）氧化电热丝正常工作时的实际功率：P＝＝440W；此时电热丝的实际功率：P热′＝P﹣P电动机＝440W﹣40W＝400W氧化电热丝的实际电阻值：R′＝＝＝121Ω，（3）此吹风机冷风状态下正常工作6min电流做功W冷＝Pt＝40W×6×60s＝14400J。答：（1）这段时间内电吹风消耗了1.584×105J电能；（2）氧化电热丝正常工作时的实际电阻值是121Ω；（3）此吹风机冷风状态下正常工作6min电流做功14400J。22．【解答】解：（1）因为外焰温度最高，用酒精灯外焰加热可以提高加热效率。所以加热时要用酒精灯的外焰进行加热，所以安装器材时，酒精灯需要点燃，以便确定铁圈的位置。再固定另一部件，目的是使温度计的玻璃泡处于合适位置；（2）两小组的数据不同，可能是因为温度计的差异或气压的不同导致的，所以两小组的数据均有效。故答案为：（1）酒精灯外焰；②；（2）C。23．【解答】解：（1）接电路的过程中，开关应断开。闭合开关前，滑动变阻器的滑片应移到最大阻值端，起保护电路的作用，由图甲可知，滑动变阻器下面的接线柱接的是右边的接线柱，接入电路的电阻丝是BP段，BP段越长，其电阻越大，由此可知，闭合开关前，滑片P应移到最左端，即A端；（2）由图乙可知，闭合开关，电流表无示数，电压表有示数；电流表无示数，表明电路中无电流，由此可判断电路故障是开路；电压表有示数，说明电压表、滑动变阻器、开关、电流表与电源组成通路，由此可知电路故障是定值电阻开路；（3）由表格数据可知，当导体两端的电压增大时，通过导体的电流也增大，且电流与电压的比值保持不变，由此得出结论：当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。故答案为：（1）A；（2）断路；（3）当导体的电阻一定时，通过导体的电流跟导体两端的电压成正比。24．【解答】解：（1）磁场的基本性质是对放入其中的磁体有力的作用，闭合开关，观察到螺线管周围的小磁针由于受到磁场的作用而发生偏转，说明了通电螺线管周围存在磁场；（2）在嵌入螺线管的有机玻璃板上均匀撒些细铁屑，通电后需要轻敲有机玻璃板，这样做的目的是克服摩擦力的影响，使细铁屑可以自由移动；（3）物理学中规定，自由小磁针静止时N极所指的方向为该点的磁场方向，故把小磁针放到螺线管四周不同位置，螺线管通电后，小磁针N极所指的方向就是该点的磁场方向；（4）在螺线管外部A、B两处放置小磁针，闭合开关，发现A处小磁针发生偏转，A处的小磁针会指示磁场的方向；B处小磁针不偏转，可能原因是不受磁场作用力时小磁针N极的指向与磁场方向相同。（5）要探究通电螺线管的极性与电流方向的关系，在其它因素不变的情况下，改变通过螺线管的电流方向，可将与螺线管相连的电源的正负极调换，观察小磁针的指向有无改变。故答案为：（1）通电螺线管周围存在磁场；（2）轻敲有机玻璃；（3）N；（4）小磁针N极的指向与磁场方向相同；（5）将与螺线管相连的电源的正负极调换。
