高中人教版 (2019)3 电势差与电场强度的关系示范课ppt课件

这是一份高中人教版 (2019)3 电势差与电场强度的关系示范课ppt课件，共42页。PPT课件主要包含了内容索引，学习目标，活动方案，真空中点电荷形成的，沿电场方向的距离，答案A，答案C，答案D，检测反馈，答案B等内容，欢迎下载使用。

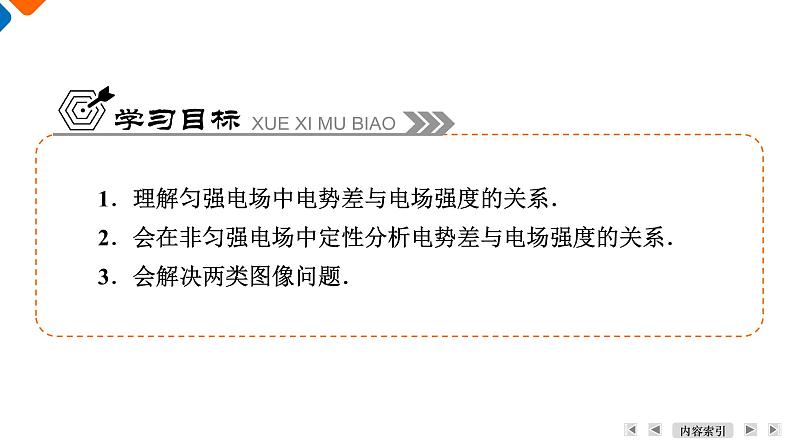

1．理解匀强电场中电势差与电场强度的关系．2．会在非匀强电场中定性分析电势差与电场强度的关系．3．会解决两类图像问题．

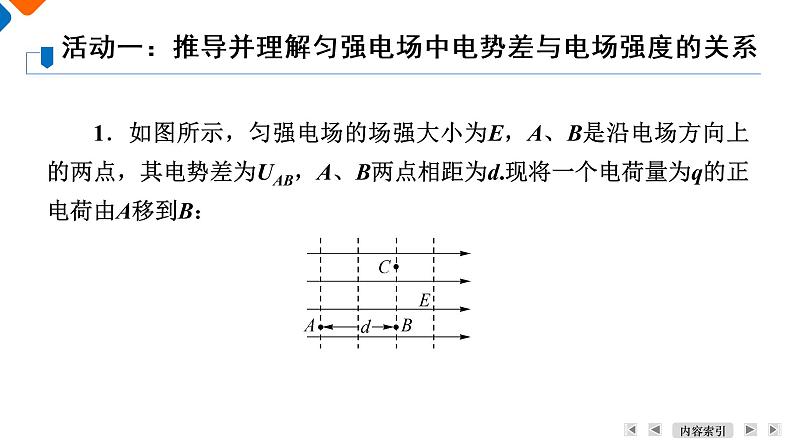

1．如图所示，匀强电场的场强大小为E，A、B是沿电场方向上的两点，其电势差为UAB，A、B两点相距为d.现将一个电荷量为q的正电荷由A移到B：
活动一：推导并理解匀强电场中电势差与电场强度的关系

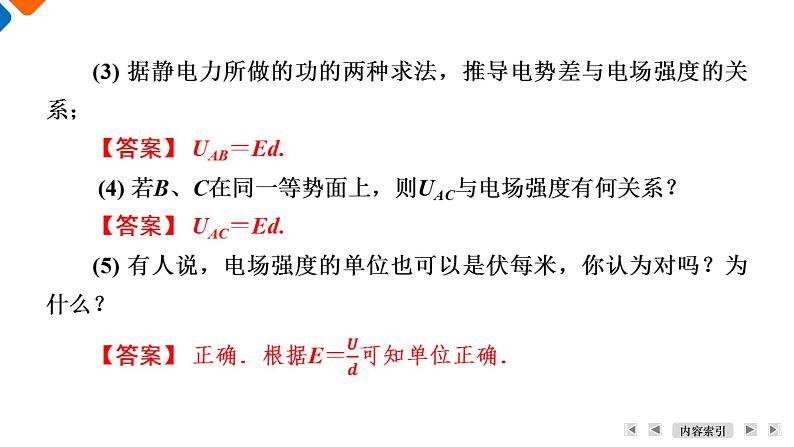

(1) 试用恒力功的计算公式求静电力所做的功；【答案】 WAB＝Fd＝qEd.(2) 试由A、B间的电势差求静电力所做的功；【答案】 WAB＝qUAB.
2．比较场强的三个表达式．
3．如图所示，真空中平行金属板M、N之间的距离d为0.04 m，有一个2×10-15 kg的带电粒子位于M板旁，粒子的电荷量为8×10-15 C，给两金属板加200 V直流电压．
(2) 等分法及其推论①等分法：在匀强电场中，如果把某两点间的距离等分为n段，则每段两端点的电势差等于原电势差的____.②两个推论：a．在匀强电场中，相互平行且长度相等的线段两端电势差______.b．在匀强电场中，相互平行的两条线段，无论它们是否与电场线方向平行，只要一条线段是另一条线段的n倍，这条线段两端点的电势差就一定是另一条线段两端点电势差的_____倍．
1．如图所示，a、b、c为某条电场线上的三个点，且ab＝bc，试比较Uab与Ubc的大小．【答案】 由于不知电场的性质，所以电势差Uab与Ubc的大小不能确定．
活动二：定性分析非匀强电场中电势差与电场强度的关系
2．如图所示，实线为电场线，虚线为等势面，φa＝50 V，φc＝20 V，则a、c连线中点b的电势φb(　　)A．等于 35 VB．大于 35 VC．小于 35 VD．等于 15 V
1．如图甲所示，AB是某电场中的一条电场线，若有一电子以某一初速度且仅在静电力的作用下，沿AB由A点运动到B点，所经位置的电势随距A点的距离变化的规律如图乙所示，以下说法正确的是(　　)A．该电场是匀强电场B．电子在A、B两点的电势能EpA>EpBC．电子在A、B两点的加速度关系是aA>aBD．电子在A、B两点的速度vAEB，则电子受到的静电力逐渐减小，则加速度逐渐减小，A错误，C正确；由题图知，电势逐渐降低，可判断出电场线的方向从A到B，在移动过程中，电子受到的静电力方向向左，静电力做负功，电子的动能减小，速度减小，即vA>vB，而电子的电势能增大，即EpA4 VB．φb
