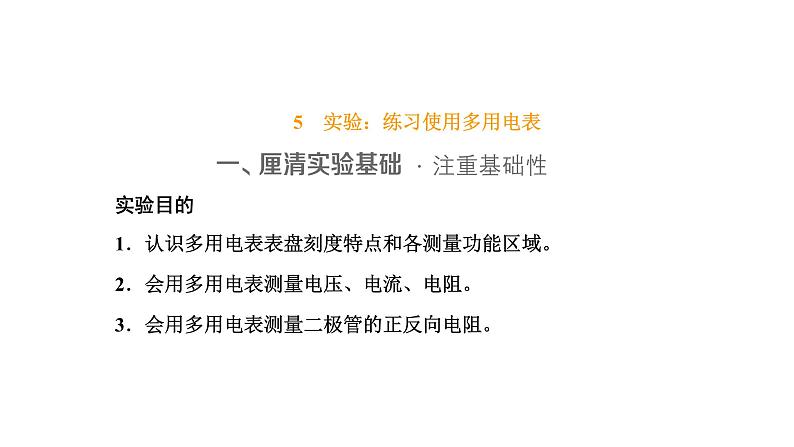

高中物理人教版 (2019)必修 第三册第十一章 电路及其应用5 实验：练习使用多用电表课前预习ppt课件

这是一份高中物理人教版 (2019)必修 第三册第十一章 电路及其应用5 实验：练习使用多用电表课前预习ppt课件，共32页。

实验原理1．认识多用电表图11.5­-1为一种多用电表的外形图。图11.5­-1

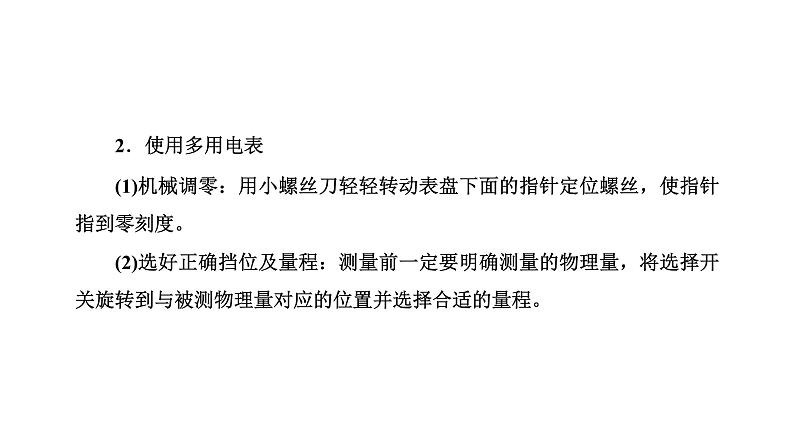

2．使用多用电表(1)机械调零：用小螺丝刀轻轻转动表盘下面的指针定位螺丝，使指针指到零刻度。(2)选好正确挡位及量程：测量前一定要明确测量的物理量，将选择开关旋转到与被测物理量对应的位置并选择合适的量程。

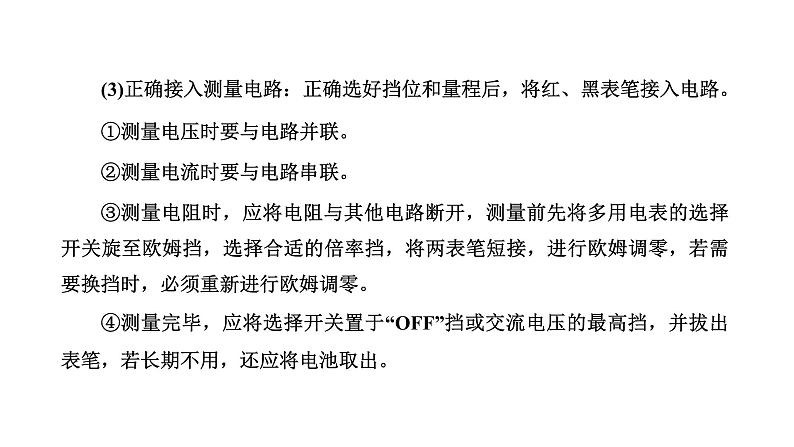

(3)正确接入测量电路：正确选好挡位和量程后，将红、黑表笔接入电路。①测量电压时要与电路并联。②测量电流时要与电路串联。③测量电阻时，应将电阻与其他电路断开，测量前先将多用电表的选择开关旋至欧姆挡，选择合适的倍率挡，将两表笔短接，进行欧姆调零，若需要换挡时，必须重新进行欧姆调零。④测量完毕，应将选择开关置于“OFF”挡或交流电压的最高挡，并拔出表笔，若长期不用，还应将电池取出。

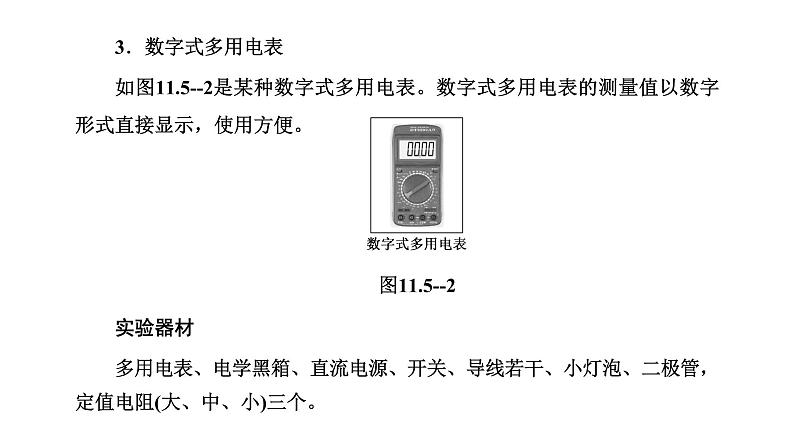

3．数字式多用电表如图11.5-­2是某种数字式多用电表。数字式多用电表的测量值以数字形式直接显示，使用方便。图11.5-­2实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管，定值电阻(大、中、小)三个。

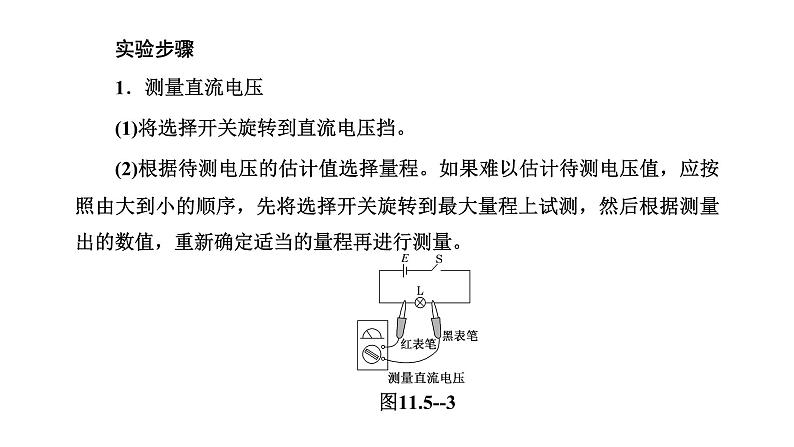

实验步骤1．测量直流电压(1)将选择开关旋转到直流电压挡。(2)根据待测电压的估计值选择量程。如果难以估计待测电压值，应按照由大到小的顺序，先将选择开关旋转到最大量程上试测，然后根据测量出的数值，重新确定适当的量程再进行测量。图11.5-­3

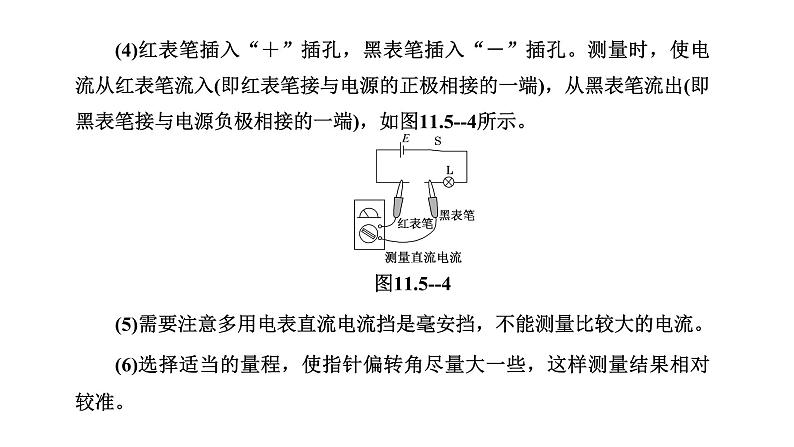

(4)红表笔插入“＋”插孔，黑表笔插入“－”插孔。测量时，使电流从红表笔流入(即红表笔接与电源的正极相接的一端)，从黑表笔流出(即黑表笔接与电源负极相接的一端)，如图11.5­-4所示。图11.5-­4(5)需要注意多用电表直流电流挡是毫安挡，不能测量比较大的电流。(6)选择适当的量程，使指针偏转角尽量大一些，这样测量结果相对较准。
3．测量导体的电阻(1)机械调零：使用前若表针没有停在左端“0”刻度位置，要用螺丝刀转动指针定位螺丝，使指针指向零刻度。(2)选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适倍率。(3)欧姆调零：将红、黑表笔短接，调节欧姆调零旋钮，使指针指在表盘右端“0”刻度处。(4)测量读数：将两表笔分别与待测电阻的两端接触，表针示数乘以倍率即为待测电阻阻值。(5)测另一电阻时重复(2)(3)(4)三步。(6)实验完毕：应将选择开关置于“OFF”挡或交流电压最高挡。
4．测量二极管的正反向电阻二极管的全称叫晶体二极管，是用半导体材料制成的电子元件，它有两根引线，一根叫正极，另一根叫负极，二极管的表示符号如图11.5-­5所示。图11.5-­5 (1)二极管的单向导电性。电流从正极流入时电阻比较小，处于导通状态，相当于一个接通的开关；电流从负极流入时电阻比较大，相当于一个断开的开关。
(2)测量正向电阻。将多用电表的选择开关旋至低倍率的电阻挡，进行欧姆调零，将黑表笔接二极管正极，红表笔接二极管负极，把读得的数值乘以电阻挡倍率，即为二极管的正向电阻。(3)测量反向电阻。将多用电表的选择开关旋至高倍率的电阻挡，进行欧姆调零，将黑表笔接二极管负极，红表笔接二极管正极，把读得的数值乘以电阻挡倍率，即为二极管的反向电阻。
误差分析1．电池用旧后，电源两端电压会减小，内电阻会变大，致使电阻测量值偏大，要及时换电池。2．欧姆表的表盘刻度不均匀，估读时易带来误差。3．由于欧姆表刻度的非线性，表头指针偏转过大或过小都会使误差增大，因此要选用恰当挡位，使指针指中值附近。4．读数时的观测易形成偶然误差，要垂直表盘正对指针读数。
注意事项1．用多用电表电压挡、电流挡测电压、电流时要注意红、黑表笔与电源的正、负极相连。2．需要注意多用电表直流电流挡是毫安挡，不能测量比较大的电流。选择适当的量程，使指针偏转角尽量大一些，这样测量结果相对较准。
3．测电阻时应注意的问题(1)选挡后要进行欧姆调零。 (2)换挡后要重新进行欧姆调零。(3)被测电阻要与电源等其他元件分离，不能用手接触表笔的金属杆。(4)被测电阻阻值等于指针示数乘以倍率。(5)使用后，要将两表笔从插孔中拔出，并将选择开关旋至“OFF”挡或交流电压最高挡，若长期不用，应将电池取出。(6)选择倍率时，应使指针尽可能指在中央刻度线附近。
[解析]　读取直流电压、电流时看表盘正中央的那条刻度均匀的刻度线。对于直流100 mA电流挡，每大格为20 mA，每小格表示2 mA，所以读数是23 mA；对于5 V电压挡，每大格为1 V，每小格表示0.1 V，所以读数是1.15 V；测量电阻时读最上面的一条刻度线，所以读数是330 Ω。[答案]　23　1.15　330
[微点拨](1)多用电表读数时，一定要找到与所测量量相对应的刻度，分清其量程及最小刻度值，用欧姆挡测量电阻阻值的示数为：读数×倍率。(2)直流电流和电压的刻度线都是均匀的，读数时可以共用，但需按比例计算，如读取5 mA量程的电流时可利用“50”的刻度线，只是“50”相当于“5 mA”。　　　　
【对点训练】1．如图11.5­-7所示为一多用电表表盘。图11.5­-7(1)如果用直流10 V挡测量电压，则读数为________V。(2)如果用“×100”挡测电阻，则读数为________ Ω。
解析：(1)直流10 V挡，读表盘上的刻度“0～10”，最小分度为“0.2 V”，读数为6.6 V。(2)电阻“×100”挡，读表盘上第一排刻度，测量值为8×100 Ω＝800 Ω。答案：(1)6.6　(2)800
2．多用电表的示意图如图11.5-­8所示，正确操作如下。图11.5­-8
(1)若选择开关的位置如箭头a所示，则测量的物理量是________，测量结果为________。(2)若选择开关的位置如箭头b所示，则测量的物理量是________，测量结果为________。(3)若选择开关的位置如箭头c所示，则测量的物理量是________，测量结果为________。答案：(1)直流电压　1.25 V(2)直流电流　50 mA　(3)电阻　1.7 kΩ
根据如图11.5­-9所示指针位置，此被测电阻的阻值约为______ Ω。图11.5­-9(2)下述关于用多用电表欧姆挡测电阻的说法中正确的是________。
A．测量电阻时，如果指针偏转过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻时，应把该电阻与电路断开D．测量阻值不同的电阻时，都必须重新调零[解析]　(1)测量几十千欧的电阻R，我们一般选择较大的挡位先粗测，使用前应先进行欧姆调零，然后依据欧姆表的示数，再更换挡位，重新欧姆调零，再进行测量。使用完毕应将选择开关置于“OFF”位置或者交流电压最高挡，拔出表笔。欧姆表的示数乘以相应挡位的倍率即为待测电阻的阻值30 kΩ。
(2)使用欧姆挡测电阻时，即当指针偏角较大时，表明待测电阻较小，应换较小的挡位；反之应换较大的挡位，故A正确。在多用电表选用欧姆挡时，红、黑表笔插在哪个接口其实并不影响测量结果，B错误。用多用电表欧姆挡，只能测孤立电阻(不能测含电源电路)，故C正确。用多用电表欧姆挡测电阻时只需在换挡时调零，所以D错误。[答案]　(1)cabe　30 000　(2)AC
[微点拨]在用多用电表测电阻时，必须选择合适的量程，让指针指在表盘中央附近；测量结果不要忘记乘以倍率；每次换倍率时必须进行欧姆调零；测量过程中，待测电阻必须从电路中隔离出来，且手不能接触表笔的金属杆；测量完毕，应将选择开关置于交流电压最高挡或“OFF”位置，以防止电表漏电。　　　　
【对点训练】3．关于多用电表欧姆挡的使用，(1)测量电阻时，如果选择“×10”挡位发现指针偏转过大，应将选择开关S拨至倍率________的挡位，重新进行________后测量。(2)如图11.5­-10为一正在测量中的多用电表表盘。图11.5­-10
①如果是用“×10”挡测量电阻，则读数为________ Ω。②如果是用直流5 V挡测量电压，则读数为________V。解析：(1)测量电阻时如果指针偏转过大，所选挡位太大，应换小挡，应将选择开关S拨至倍率较小的挡位，即为×1，并重新进行欧姆调零后测量。(2)如果是用“×10”挡测量电阻，由图示表盘可知，其读数为30×10 Ω＝300 Ω。如果是用直流5 V挡测量电压，由图示表盘可知，其分度值为0.1 V，其读数为2.20 V。答案：(1)×1　欧姆调零　(2)①300　②2.20
4．(1)如图11.5-­11所示是某同学用多用电表欧姆挡测量一个电阻时的示数和挡位情况，则这个电阻的阻值约为______ Ω。为了测量得更精确些，该同学进行了第二次测量，请选择下面列出的有关步骤，并按先后顺序写出：________。图11.5­-11
A．将两表笔短接，欧姆调零B．将两表笔分别跟被测电阻两端接触，观察指针位置，记下电阻值C．将面板上的旋钮旋至“×10”挡D．将面板上的旋钮旋至“×1 k”挡(2)如果图是该同学用直流5 mA挡测量电流时指针位置，则电流为________ mA。
解析：(1)选用欧姆挡倍率为“×100”挡时，待测电阻的阻值约为2×100 Ω＝200 Ω。因为选择欧姆挡倍率时应使待测电阻的阻值在中值电阻附近，以减小读数误差，所以测该电阻时欧姆挡倍率应为“×10”挡。(2)可先将50 mA的量程换算成5 mA的量程，再进行读数，得电流为4.50 mA。答案：(1)200　CAB　(2)4.50
“课时跟踪检测”见“课时跟踪检测(十五)” (单击进入电子文档)
