高中人教版 (2019)5 实验：练习使用多用电表测试题

这是一份高中人教版 (2019)5 实验：练习使用多用电表测试题，共4页。

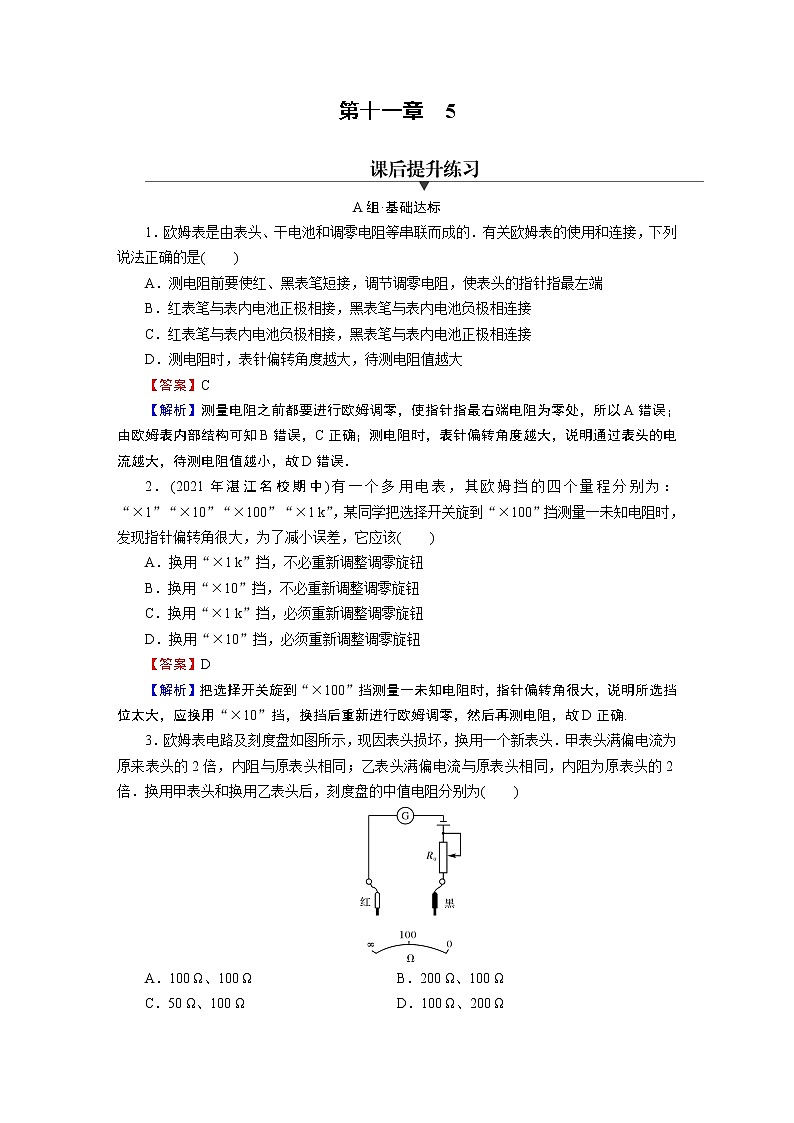

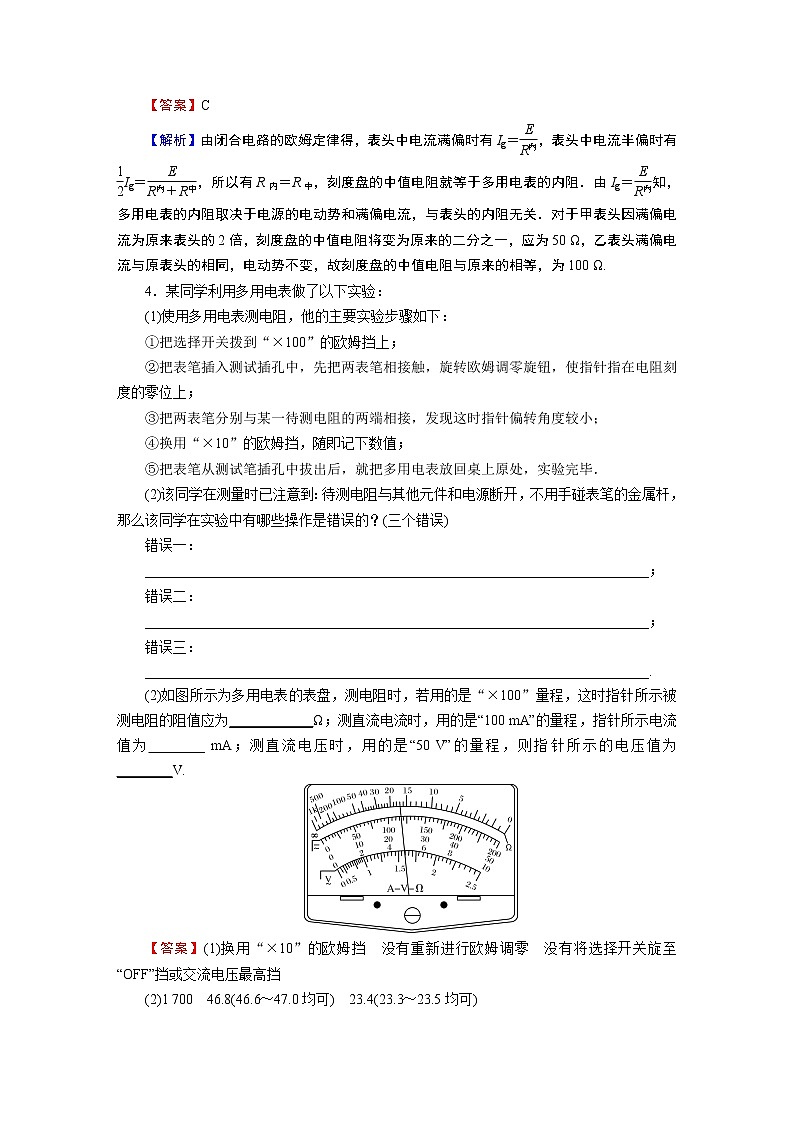

第十一章　5 A组·基础达标1．欧姆表是由表头、干电池和调零电阻等串联而成的．有关欧姆表的使用和连接，下列说法正确的是(　　)A．测电阻前要使红、黑表笔短接，调节调零电阻，使表头的指针指最左端B．红表笔与表内电池正极相接，黑表笔与表内电池负极相连接C．红表笔与表内电池负极相接，黑表笔与表内电池正极相连接D．测电阻时，表针偏转角度越大，待测电阻值越大【答案】C【解析】测量电阻之前都要进行欧姆调零，使指针指最右端电阻为零处，所以A错误；由欧姆表内部结构可知B错误，C正确；测电阻时，表针偏转角度越大，说明通过表头的电流越大，待测电阻值越小，故D错误．2．(2021年湛江名校期中)有一个多用电表，其欧姆挡的四个量程分别为：“×1”“×10”“×100”“×1 k”，某同学把选择开关旋到“×100”挡测量一未知电阻时，发现指针偏转角很大，为了减小误差，它应该(　　)A．换用“×1 k”挡，不必重新调整调零旋钮B．换用“×10”挡，不必重新调整调零旋钮C．换用“×1 k”挡，必须重新调整调零旋钮D．换用“×10”挡，必须重新调整调零旋钮【答案】D【解析】把选择开关旋到“×100”挡测量一未知电阻时，指针偏转角很大，说明所选挡位太大，应换用“×10”挡，换挡后重新进行欧姆调零，然后再测电阻，故D正确. 3．欧姆表电路及刻度盘如图所示，现因表头损坏，换用一个新表头．甲表头满偏电流为原来表头的2倍，内阻与原表头相同；乙表头满偏电流与原表头相同，内阻为原表头的2倍．换用甲表头和换用乙表头后，刻度盘的中值电阻分别为(　　)A．100 Ω、100 Ω B．200 Ω、100 ΩC．50 Ω、100 Ω D．100 Ω、200 Ω【答案】C【解析】由闭合电路的欧姆定律得，表头中电流满偏时有Ig＝，表头中电流半偏时有Ig＝，所以有R内＝R中，刻度盘的中值电阻就等于多用电表的内阻．由Ig＝知，多用电表的内阻取决于电源的电动势和满偏电流，与表头的内阻无关．对于甲表头因满偏电流为原来表头的2倍，刻度盘的中值电阻将变为原来的二分之一，应为50 Ω，乙表头满偏电流与原表头的相同，电动势不变，故刻度盘的中值电阻与原来的相等，为100 Ω.4．某同学利用多用电表做了以下实验：(1)使用多用电表测电阻，他的主要实验步骤如下：①把选择开关拨到“×100”的欧姆挡上；②把表笔插入测试插孔中，先把两表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；③把两表笔分别与某一待测电阻的两端相接，发现这时指针偏转角度较小；④换用“×10”的欧姆挡，随即记下数值；⑤把表笔从测试笔插孔中拔出后，就把多用电表放回桌上原处，实验完毕．(2)该同学在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么该同学在实验中有哪些操作是错误的？(三个错误)错误一：________________________________________________________________________；错误二：________________________________________________________________________；错误三：________________________________________________________________________.(2)如图所示为多用电表的表盘，测电阻时，若用的是“×100”量程，这时指针所示被测电阻的阻值应为____________Ω；测直流电流时，用的是“100 mA”的量程，指针所示电流值为________ mA；测直流电压时，用的是“50 V”的量程，则指针所示的电压值为________V.【答案】(1)换用“×10”的欧姆挡　没有重新进行欧姆调零　没有将选择开关旋至“OFF”挡或交流电压最高挡(2)1 700　46.8(46.6～47.0均可)　23.4(23.3～23.5均可)【解析】(1)换用“×10”的欧姆挡是错误的，指针偏转角度较小，应该换用倍率更大的挡；换挡后直接测量是错误的，应该重新进行欧姆调零；用完后应将选择开关旋至“OFF”挡或交流电压最高挡．(2)由指针指示情况可读得电阻值为1 700 Ω，测直流电流时，用的是“100 mA”的量程，指针所示电流值应为23.4×2 mA＝46.8 mA，测直流电压时，用的是“50 V”量程，则指针所示的电压值为23.4 V.5．把一量程为6 mA、内阻为100 Ω的电流表改装成欧姆表，线路如图所示，现备有如下器材：A．电源(E＝3 V，内阻不计)B．变阻器(0～100 Ω)C．变阻器(0～500 Ω)D．红表笔E．黑表笔(1)变阻器选用________.(2)红表笔接________端，黑表笔接________端．(均填“N”或“M”)(3)电流表2 mA刻度处换成电阻刻度，其表示电阻值为________Ω.【答案】(1)C　(2)N　M　(3)1 000【解析】(1)两表笔直接接触时，调节变阻器阻值使电流达到满偏，Ig＝，解得R0＝400 Ω，故变阻器应选C.(2)红表笔接内部电源的负极，黑表笔接内部电源的正极，所以红表笔接N端，黑表笔接M端．(3)电流I＝2 mA时，有I＝，解得Rx＝1 000 Ω.B组·能力提升6．如图所示的电路中，1、2、3、4、5、6为连接处的接点．在开关闭合后，发现小灯泡不亮．现用多用电表检查电路故障，需要检测的有：电源、开关、小灯泡、3根导线以及电路中的各连接点．(1)为了检测小灯泡以及3根导线，在连接点1、2已接好的情况下，应当选用多用电表的__________挡．在连接点1、2同时断开的情况下，应当选用多用电表的________挡．(2)在开关闭合情况下，若测得5、6两点间的电压接近电源的电动势，则表明________________可能有故障．(3)将小灯泡拆离电路，写出使用多用表检测该小灯泡是否有故障的具体步骤．【答案】(1)电压　欧姆　(2)开关或连接点5、6(3)①调到欧姆挡．②将红、黑表笔相接，检查欧姆挡能否正常工作．③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．【解析】(1)在1、2两点接好的情况下，应当选用多用电表的电压挡，在1、2同时断开的情况下，应选用欧姆挡．(2)表明5、6两点可能有故障．(3)①调到欧姆挡；②将红，黑表笔相接，检查欧姆挡能否正常工作；③测量小灯泡的电阻，如电阻无穷大，表明小灯泡有故障．7．若某欧姆表表头的满偏电流为5 mA，内接一节干电池，电动势为1.5 V，那么该欧姆表的内阻为多少欧？待测电阻接入红、黑表笔之间时，若指针转至满刻度的处，则待测电阻的阻值为多少欧？【答案】欧姆表的内阻为300 Ω，待测电阻的阻值为100 Ω.【解析】R内＝＝ Ω＝300 Ω，因为I＝，所以Rx＝－R内＝Ω－300 Ω＝100 Ω.
