【中考物理】2022-2023学年云南省曲靖市专项突破模拟试卷

这是一份【中考物理】2022-2023学年云南省曲靖市专项突破模拟试卷，共6页。试卷主要包含了1A～0等内容，欢迎下载使用。

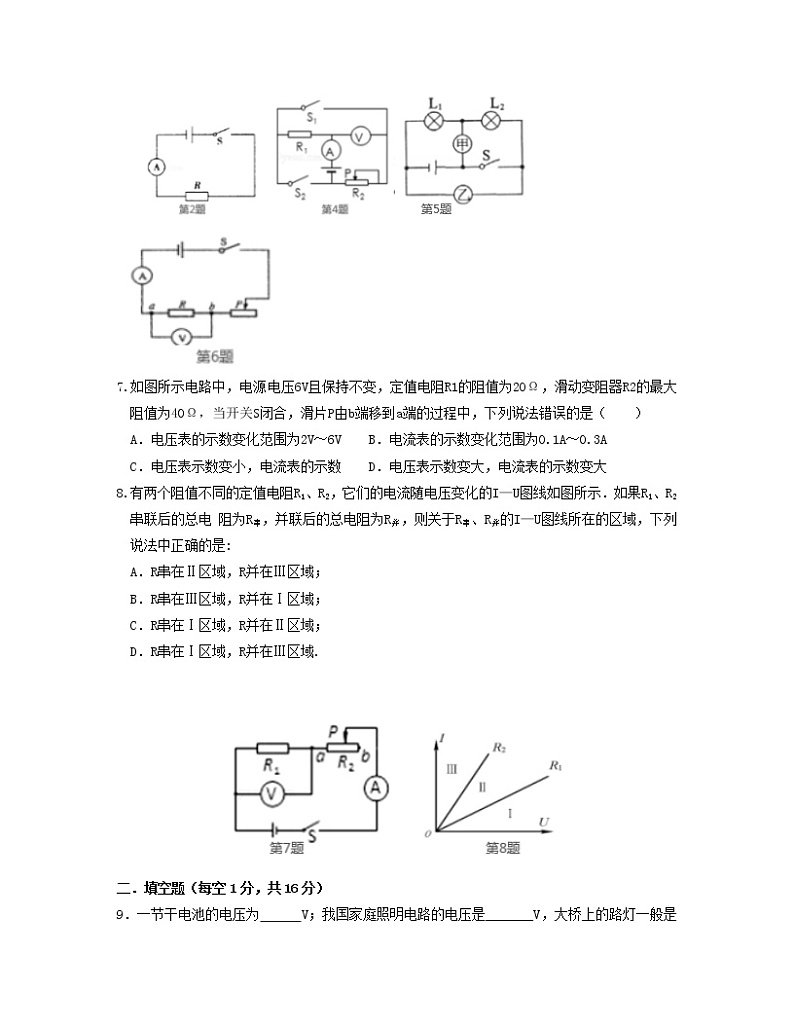

【中考物理】2022-2023学年云南省曲靖市专项突破模拟试卷 一．计算题（每题3分，共24分）1.关于物理定律、规律表述不正确的是（　　）A．导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比B．物质的密度和物体的质量、体积有关   C．物体的重力和质量成正比D．串联电路中的电流处处相等，串联电路中电源两端电压等于各用电器两端电压之和2..如图所示，把电阻R接入电源电压为6V的电路中，电流表示数是0.3A，如果需要让电路中的电流增大到0.8A，可以采取的方法是（　　）  A．用一个20Ω的电阻与R串联   B．用一个12Ω的电阻与R串联C．用一个20Ω的电阻与R并联  D．用一个12Ω的电阻与R并联3.有两个可变电阻，开始时阻值相等，都为R，现将其中一个电阻的阻值增大，将另一个电阻的阻值减小，则两个电阻并联后总电阻将（　　）A．一定大于R  B．一定等于R  C．一定小于R  D．以上结果都有可能4.如图所示的电路中，电源电压保持不变且元件完好。只闭合S1，两电表均有示数。则下列判断正确的是（　　）
A．再将S2闭合，若向左移动滑片，电压表的示数将变小
B．再将S2闭合，若向右移动滑片，电流表的示数将变小
C．闭合S2前后电压表示数变化量与电流表示数变化量的比值变小
D．闭合S2前后电压表示数变化量与电流表示数变化量的比值不变5．如图所示，电源电压保持不变，开关S闭合后，灯L1，L2都能正常工作，甲、乙两个电表的示数之比是2:3，此时灯Ll，L2的电阻之比是A．2:1 B．1:2 C．3:2 D．2:36.在做“探究电流与电阻的关系”实验中，小翔连接了如图所示的电路。他先在电路的a、b间接入10Ω的电阻，移动变阻器的滑片，读出电压表与电流表的示数；记录数据后，改用15Ω电阻替换10Ω电阻，闭合开关，接下来他的实验操作应该是 （     ）A. 观察电压表，向右移动滑片，读取电流数据   B. 观察电流表，向右移动滑片，读取电压数据C. 观察电压表，向左移动滑片，读取电流数据   D. 观察电流表，向左移动滑片，读取电压数据     7.如图所示电路中，电源电压6V且保持不变，定值电阻R1的阻值为20Ω，滑动变阻器R2的最大阻值为40Ω，当开关S闭合，滑片P由b端移到a端的过程中，下列说法错误的是（　　）A．电压表的示数变化范围为2V～6V  B．电流表的示数变化范围为0.1A～0.3AC．电压表示数变小，电流表的示数  D．电压表示数变大，电流表的示数变大8.有两个阻值不同的定值电阻R1、R2，它们的电流随电压变化的I—U图线如图所示．如果R1、R2串联后的总电 阻为R串，并联后的总电阻为R并，则关于R串、R并的I—U图线所在的区域，下列说法中正确的是:A．R串在Ⅱ区域，R并在Ⅲ区域；  B．R串在Ⅲ区域，R并在Ⅰ区域； C．R串在Ⅰ区域，R并在Ⅱ区域；  D．R串在Ⅰ区域，R并在Ⅲ区域.  二．填空题（每空1分，共16分）9．一节干电池的电压为      V；我国家庭照明电路的电压是_______V，大桥上的路灯一般是        （选填“串联”或“并联”）的；对人体来说，安全电压是             V。10．小亮放学一进家门，就闻到妈妈炒菜的香味，这是_________现象，它说明分子在不停地运动着；汽车发动机用水作冷却剂，是利用了水的______________较大的性质；11. 如图所示，女孩呵气是通过__________方式取暖；男孩搓手是通过__________方式取暖．12．如图所示的电路中，开关闭合后，滑动变阻器从左向右滑动的过程中，灯泡的亮度     (选填“变亮”或“变暗”)，电压表的示数将        (选填“增大”或“减小”)。13．如图所示，通过灯泡L1、L2中的电流分别为0.2A和0.3A，电源电压保持不变，L1的电阻为15Ω，则干路电流为       A，电源电压是       V，L2的电阻为      Ω。14．如图所示，当电源电压为4V时，电压表的示数为1V；当电源电压增加到12V时，电流表的示数为1A。则电阻R1＝       Ω，R2＝       Ω。15．甲和乙两灯正常发光时电压均为6V，如图是甲、乙两灯的电流随其两端的电压变化的曲线。现将两灯串联后接在某一电路中，要使其中一个灯泡正常发光，并保证电路安全，电路的工作电流应为       A，此时电源电压最大为       V。三．作图题（2小题，共6分）16．(3分)根据左图所示的实物连接图，在右图的框中画出电路图。17．(3分)按要求设计并连接电路。要求：(1)两灯并联；(2)电流表测灯L1的电流；(3)变阻器用来改变灯L2的电流且其滑片向左移动时，灯L2变亮。把设计好的电路图画在左边方框内，根据左边设计的电路图把右边的实物图连成电路。 四、实验探究题(每空2分，共28分)18.如图所示是小明探究小灯泡电阻所用的器材，已知小灯泡的额定电压为3.8V。（1）请你用笔画线代替导线，将实物图连接完整。要求：使滑动变阻器的滑片向右移动时变阻器的阻值变大，连线不能交叉。并画出对应的电路图。（2）闭合开关前，滑片P应移到　   　端（填A或B），这样对电路起到　      　　      　。（3）小明在实验过程中不小心漏填了一个电流数据，请你把图所示的读数填入表中的空格中。（4）小明仔细分析实验数据，对比得出的几个电阻值，发现每次测量结果都有较大差异，你认为产生这种差异的主要原因是　   　　   　　   　　   　。（5）如果连接电路后，闭合开关，发现灯L不发光，电流表读数为0，电压表示数等于电源电压，出现这种现象的原因可能是：　   　　   　　   　　   　　   　　   　　   　。19．小明在探究“电流大小与哪些因素有关”的实验中：(1)连接电路时，开关应          ；请用笔画线代替导线，根据图甲将图乙所示的实物电路连接完整。(2)闭合开关前，图乙中滑动变阻器的滑片P应位于       (选填“A”或“B”)端，可以起到                   。(3)闭合开关后，发现电流表无示数，电压表有示数，故障的原因可能是①              ；②                。(写出两种)(4)排除故障后，小明通过实验得到数据如表(一)所示，其中第1次实验的电流表示数如图丙所示，为        A，所用电阻R的阻值是       Ω；根据表(一)的数据，可得出的结论是                                  。(5)小明继续探究电流与电阻的关系，将电阻R先后更换为5Ω和15Ω的电阻进行实验，得到数据如表(二)所示。通过分析表(二)的数据，可知小明在操作过程中存在的错误                                             。四．计算题（2小题，共16分）20．(8分)在如图甲所示的电路中，电源电压U＝4V，电阻R1＝20Ω，闭合开关S，当滑动变阻器的滑片P移至某处时，电路中电流表A的示数如图乙所示。求：(1)电流表A1的示数；(2)滑动变阻器连入电路的阻值。            21．(8分)如图所示为某同学设计的“风力测试仪”的原理图，电路的保护电阻R0为10Ω，AB为长20cm、阻值为50Ω的均匀电阻丝，OP为质量、电阻均不计的金属细杆，下端连接一个重为2N的球P，闭合开关S，无风时，OP下垂并与电阻丝B端接触，此时电流表的示数为0.1A；有风时，球P受风力的作用，使金属细杆OP绕悬挂点O偏转。已知悬挂点O与电阻丝B端的距离为10cm。金属细杆OP始终与电阻丝AB接触良好且无摩擦，电源电压恒定。求：(1)电源电压；(2)若金属细杆OP绕悬挂点O偏转到距离电阻丝的A端4cm处，此时电流表的示数是多少安？
