常州市二〇二二年初中学业水平考试
物理试题
一、单项选择题（本题共15小题，每小题2分，共30分）每小题只有一个选项符合题意。
1. 下列粒子中，带负电的是（　　）
A. 电子 B. 质子 C. 中子 D. 原子核
【答案】A

【详解】原子由原子核和核外电子构成，原子不显电性，核外电子带负电，原子核带正电，原子核由中子和质子构成，中子不带电，质子带正电，所以带负电的是电子，故A符合题意，BCD不符合题意。
故选A。
2. 小明坐校车上学。校车行驶过程中，小明认为自己是静止的，他选取的参照物是（　　）
A. 校车驾驶员 B. 沿途的路灯
C. 路旁的树木 D. 对方车道驶来的公交车
【答案】A

【详解】A．以校车驾驶员为参照物，小明是静止的，故A符合题意；
B．校车行驶过程中，以沿途的路灯为参照物，小明是运动的，故B不符合题意；
C．校车行驶过程中，以路旁的树木为参照物，小明是运动的，故C不符合题意；
D．校车行驶过程中，以对方车道驶来的公交车为参照物，小明是运动的，故D不符合题意。
故选A。
3. 在加勒比海红树林中，科学家发现最大的细菌——华丽硫珠菌，形如一根细绳，可用肉眼直接观察，如图所示，其长度l为（　　）

A. 2cm B. 2.0cm C. 2.00cm D. 2.000cm
【答案】C

【详解】由图可知，刻度尺分度值是0.1cm，读数需要估读到分度值的下一位，所以长度为2.00cm，故ABD不符合题意，C符合题意。
故选C。
4. 2022年北京冬奥会期间，北京皮影艺术剧院紧扣冬奥题材，精彩呈现皮影戏《寻找雪姑娘》，如图所示。下列情境中，与皮影戏原理相同的是（　　）

A. 雨后彩虹 B. 树荫下光斑
C. 水中倒影 D. 筷子弯折
【答案】B

【详解】A．皮影戏原理是光的直线传播形成的，而雨后彩虹是光的色散现象，故A不符合题意；
B．树荫下的光斑是光的直线传播形成的，与皮影戏的原理一样，故B符合题意；
C．水中倒影，平面镜成像，是光的反射现象，与皮影戏原理不同，故C不符合题意；
D．筷子弯折，是光的折射现象，与皮影戏的原理不同，故D不符合题意。
故选B。
5. 鸟儿白天会将玻璃幕墙看成蓝天白云，黄昏会透过玻璃看到明亮室内的绿色植物，导致其贸然飞往撞击受伤，鸟儿在如图所示位置所见情景，是因为在玻璃与空气分界面处分别发生（　　）

A. 光的反射，光的折射
B. 光的折射，光的反射
C. 光的反射，光的直线传播
D. 光的直线传播，光的折射
【答案】A

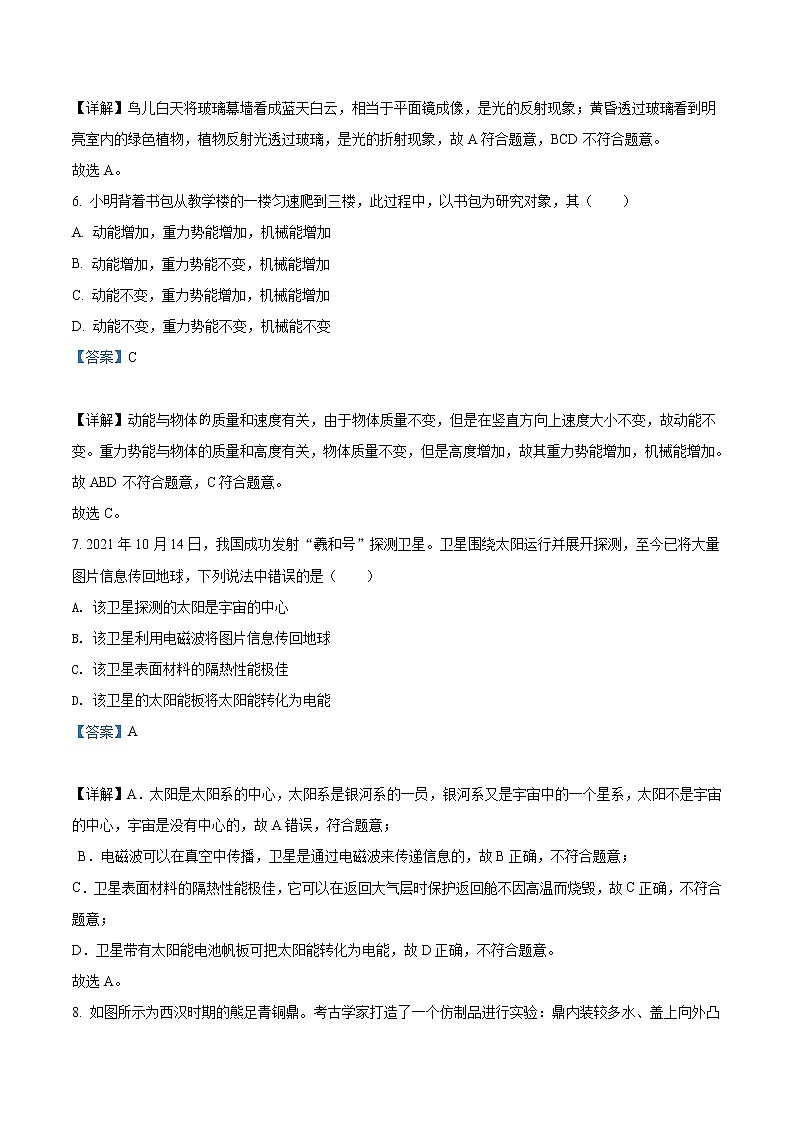

【详解】鸟儿白天将玻璃幕墙看成蓝天白云，相当于平面镜成像，是光的反射现象；黄昏透过玻璃看到明亮室内的绿色植物，植物反射光透过玻璃，是光的折射现象，故A符合题意，BCD不符合题意。
故选A。
6. 小明背着书包从教学楼的一楼匀速爬到三楼，此过程中，以书包为研究对象，其（　　）
A. 动能增加，重力势能增加，机械能增加
B. 动能增加，重力势能不变，机械能增加
C. 动能不变，重力势能增加，机械能增加
D. 动能不变，重力势能不变，机械能不变
【答案】C

【详解】动能与物体质量和速度有关，由于物体质量不变，但是在竖直方向上速度大小不变，故动能不变。重力势能与物体的质量和高度有关，物体质量不变，但是高度增加，故其重力势能增加，机械能增加。故ABD不符合题意，C符合题意。
故选C。
7. 2021年10月14日，我国成功发射“羲和号”探测卫星。卫星围绕太阳运行并展开探测，至今已将大量图片信息传回地球，下列说法中错误的是（　　）
A. 该卫星探测的太阳是宇宙的中心
B. 该卫星利用电磁波将图片信息传回地球
C. 该卫星表面材料的隔热性能极佳
D. 该卫星的太阳能板将太阳能转化为电能
【答案】A

【详解】A．太阳是太阳系的中心，太阳系是银河系的一员，银河系又是宇宙中的一个星系，太阳不是宇宙的中心，宇宙是没有中心的，故A错误，符合题意；
B．电磁波可以在真空中传播，卫星是通过电磁波来传递信息的，故B正确，不符合题意；
C．卫星表面材料的隔热性能极佳，它可以在返回大气层时保护返回舱不因高温而烧毁，故C正确，不符合题意；
D．卫星带有太阳能电池帆板可把太阳能转化为电能，故D正确，不符合题意。
故选A。
8. 如图所示为西汉时期的熊足青铜鼎。考古学家打造了一个仿制品进行实验：鼎内装较多水、盖上向外凸起的鼎盖、闭合锁扣，鼎下堆放干柴燃烧，当鼎外为1标准大气压时，鼎内的水在120℃沸腾，因此该鼎被誉为“古代高压锅”。下列事实中，不能导致“鼎内的水在120℃沸腾”的是（　　）

A. 鼎盖厚实自重较大
B. 鼎盖与鼎体结合处平整，密封性好
C. 锁扣给鼎盖施加向下的压力
D. 鼎内所装水的质量较大
【答案】D

【详解】A．鼎盖厚实自重较大，能承受鼎内更大的气压，使鼎内水的沸点增大，故A不符合题意；
B．鼎盖与鼎体结合处平整，密封性好，有效防止漏气，增大鼎内气压，进而使鼎内水的沸点增大，故B不符合题意；
C．锁扣给鼎盖施加向下的压力，使鼎盖承受更大的气压，使鼎内水的沸点增大，故C不符合题意；
D．鼎内所装水的质量较大，不能增大水的沸点，故D符合题意。
故选D。
9. 2021年7月，我国南海海域，齿鲸发出巨大的超声波震晕一群小鱼，在齿鲸旁观察的潜水员却没有听到齿鲸发出的声音，齿鲸发出的声音（　　）
A. 响度大、频率高 B. 响度大、频率低
C. 响度小、频率高 D. 响度小、频率低
【答案】A

【详解】BD．频率高于20000Hz的声音称为超声波，所以齿鲸发出的声音频率高，故BD不符合题意；
AC．齿鲸发出巨大的超声波，表示声音的响度大，故A符合题意，C不符合题意。
故选A。
10. 有市民在湿地劳动时不慎陷入淤泥无法脱身.救援者将宽大的木板平绑在鞋底，顺利走到受困者身边，如图所示。受困者的质量为、对淤泥的压强为，救援者连同木板的总质量为、对淤泥的压强为，淤泥处处相同，则（　　）


A. B.
C. D. 数据不全，无法比较
【答案】B

【详解】淤泥处处一样，根据两人所处的状态，受困者深陷泥潭，施救者由于与地面接触面积大，其在淤泥表面，故根据压力作用效果的定义可知p1> p2。故ACD不符合题意，B符合题意。
故选B。
11. 如图所示，2022年北京冬奥会高山滑雪比赛，运动员与旗门杆（弹性杆）发生碰撞，导致运动员滑行速度明显变慢且杆明显变弯。碰撞过程中，杆阻碍运动员滑行的力与运动员撞击杆的力，属于（　　）


A. 同一个力
B. 一对平衡力
C. 一对相互作用力
D. 同一物体受到的不满足平衡条件的两个力
【答案】C

【详解】杆阻碍运动员滑行的力，是作用在运动员上的力，运动员撞击杆的力是杆受到的作用力，两个力作用在两个物体上，大小相等，方向相反，作用在同一直线上，所以是一对相互作用力，故C符合题意，ABD不符合题意。
故选C。
12. 2022年1月，海啸导致南太平洋岛国汤加淡水紧缺，为实施人道主义救援，中国海军五指山舰日夜兼程抵达汤加之后，停泊于码头旁并通过管道向陆地输送550t淡水。如图所示，输水过程中，五指山舰（　　）

A. 舰体略上浮受到浮力不变
B. 舰体略上浮受到浮力变小
C. 舰体略下沉受到浮力不变
D. 舰体略下沉受到浮力变大
【答案】B

【详解】输水过程中，五指山舰的重力减小，但五指山舰始终漂浮在海面上，所以受到的浮力大小等于重力大小，重力减小，所以浮力减小，根据F浮=ρgV排可知，排开液体的体积变小，所以五指山舰上浮，故B符合题意，ACD不符合题意。
故选B。
13. 为了拔除外来入侵物种“一枝黄花”，农业专家自制轻质拔草器，如图所示，将拔草器左下端的叉子插入植株根部，用手对拔草器施力，可将植株连根拔起。若拔同一植株，手施力最小的是（　　）
A. B.
C.
D.
【答案】C

【详解】杠杆平衡条件。根据题意可知阻力大小是不变的，要让动力最小，应该使尽量小，尽量大。根据图示最小，垂直于杠杆，的长度最大的，C符合题意，ABD不符合题意。
故选C。
14. 小明把安装完成的直流电动机模型接入如图所示的电路中，闭合开关并调节滑动变阻器，电动机正常转动，若要改变电动机转动方向，下列做法中无效的是（　　）

A. 只对调电源的正、负极
B. 只对调磁体的N、S极
C. 同时对调电源的正、负极和磁体的N、S极
D. 导线①改接G、F点，导线②改接C、E点
【答案】C

【详解】A．电动机转动方向与电流方向和磁场方向有关，调换电流方向或磁场方向，电动机的转动方向会发生变化，所以只对调电源的正、负极，电路中电流方向发生变化，所以电动机的转动方向发生变化，故A不符合题意；
B．只对调磁体的N、S极，磁场方向发生变化，所以电动机的转动方向发生变化，故B不符合题意；
C．同时对调电源的正、负极和磁体的N、S极，电动机的转动方向不会发生变化，故C符合题意；
D．导线①改接G、F点，导线②改接C、E点，电动机中的电流方向发生变化，可以改变电动机的转动方向，故D不符合题意。
故选C。
15. 燃气安全检查过程中，技术人员在某住户家中用测电笔测试金属燃气管道，发现：闭合厨房开关S，灯L亮，测电笔氖管发光；断开厨房开关S，灯L熄灭，测电笔氖管不发光，该住户家中，厨房照明电路的导线绝缘皮破损处与管道接触的实际情况是（　　）
A B.
C. D.
【答案】B

【详解】A．闭合厨房开关S，灯L亮，电流经过灯泡后，直接到零线，而不选择经过试电笔中的电阻流入大地，所以测电笔氖管不发光，故A不符合题意；
B．闭合厨房开关S，电路有两条支路，一条经过灯L，所以灯L亮，另一条路经过测电笔中的电阻流入大地，所以测电笔氖管发光，故B符合题意；
C．断开厨房开关S，测电笔仍可以通过灯泡连上火线，所以测电笔氖管发光，故C不符合题意；
D．断开厨房开关S，测电笔仍可以直接连上火线，所以测电笔氖管发光，故D不符合题意。
故选B。
二、填空作图题（每空格1分，每图2分，共26分）
16. 1标准大气压下，冰熔化过程中冰水混合物的温度_________（选填“小于”“等于”或“大于”）水凝固过程中冰水混合物的温度，冰熔化过程中所需环境温度_________（选填“小于”“等于”或“大于”）水凝固过程中所需环境温度。
【答案】 ①. 等于 ②. 大于

【详解】[1]规定1标准大气压下，冰水混合物的温度为0℃，沸水的温度为100℃，所以冰熔化过程中冰水混合物的温度等于水凝固过程中冰水混合物的温度。
[2]冰是晶体，所以冰在熔化和凝固的过程中，温度不变，但是0℃的冰不能继续吸收热量，不能继续熔化，0℃的水不能继续放出热量，不能凝固，所以冰熔化过程中所需环境温度大于水凝固过程中所需环境温度。
17. 麻省理工学院的研究团队将直径为9nm、合_________m的特殊颗粒植入豆瓣菜叶子中，发现在黑暗环境下，叶子发出微弱的光，实现化学能向_________能的转化，如图甲所示。研究者通过凸透镜观察到如图乙所示的_________（选填“虚”或“实”）像，该透镜可用来矫正_________（选填“近视”或“远视”）眼。


【答案】 ①. 9×10-9 ②. 光 ③. 虚 ④. 远视

【详解】[1]长度单位换算1nm=10-9m，所以9nm=9×10-9m。
[2]叶子发出微弱的光，所以是化学能转化为光能。
[3]通过凸透镜观察到如图乙中正立放大的像，则把凸透镜当放大镜用，放大镜成正立放大的虚像。
[4]远视眼成像时成到视网膜的后方，凸透镜可以用来矫正远视眼。
18. “新冠”疫情防控要求：来自中高风险地区的人员，需要隔离，为此综合实践小组自制如图甲所示的开门报警器，电路板固定于大门，条带左端插在两电池之间，右端固定于门框。如图乙所示，大门一旦被打开，灯亮、电铃响。条带在电路中起到了电路元件_________的作用，具有优异的_________（选填“导电”或“绝缘”）性。某次测试发现，把大门打开，电铃响而灯不亮，故障可能是灯处发生_________。

【答案】 ①. 开关 ②. 绝缘 ③. 断路

【详解】[1]条带左端插在两电池之间，电路中没有电流，大门一旦被打开，条带从两电池之间拔出，电路中有电流，所以条带控制电路中电流的通断，相当于开关。
[2]条带左端插在两电池之间，电路中没有电流，所以条带是良好绝缘体。
[3]把大门打开，电铃响而灯不亮，灯与电铃并联，如果灯短路，电铃也被短路，不符合题意；如果灯断路，灯不亮，对另一条支路没有影响，符合题意，所以是灯断路。
19. 在空间站失重环境下，书写并非易事：


（1）用铅笔书写，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生_________故障；
（2）用钢笔书写，墨水不会自动往下流，导致书写断断续续。为此，美国于1965年设计出如图甲所示的“太空圆珠笔”。书写过程中，笔尖与纸张的摩擦类型属于_________摩擦，笔芯内氮气的质量__________，密度_________；
（3）2021年9月的“开学第一课”，航天员刘伯明在空间站用毛笔写下了“理想”二字，如图乙所示，书写过程中墨汁附着在毛笔上并没有四处飞溅，从分子角度而言，这是因为_________。
【答案】 ①. 短路 ②. 滚动 ③. 不变 ④. 变小 ⑤. 分子之间存在引力

【详解】（1）[1]铅笔芯具有导电性，进入电器会连接部分电路，导致电路短路。
（2）[2]笔尖是小圆珠，所以笔尖与纸张的摩擦类型属于滚动摩擦。
[3][4]采用密封式的气压笔芯，上部充有氮气，依靠气体的压力降有膜推向笔尖，所以笔芯内氮气的质量不变，书写过程中，体积变大，质量不变，根据可知，密度变小。
（3）[5]分子之间存在相互作用的引力和斥力，写字时墨汁附着在毛笔上并没有四处飞溅，是因为分子之间存在相互作用的引力。
20. 某型号电饭锅有加热和保温两挡，电路如图所示。电压下，其加热挡功率为，保温挡功率为。

（1）闭合开关S1、S2，电饭锅处于__________挡。
（2）电阻丝R1的阻值为_________，R2的阻值为_________。
（3）处于保温状态的电饭锅，产生热量_________。
【答案】 ①. 加热 ②. 44 ③. 2376 ④.

【详解】（1）[1]由电路图可知，闭合开关S1、S2，电阻R2被短路，电路为R1的简单电路，此时电路中的电阻是比较小的，根据可知，电压一定时，电阻越小，电功率越大，即电饭锅处于加热状态。
（2）[2]当电饭锅处于加热状态时，根据可得，R1的电阻为

如果闭合S1、S2打开，R1和R2串联，总电阻最大，电源电压不变时，功率最小，此时电饭锅处于保温状态，根据可得

解得，R2=2376Ω。
（3）处于保温状态的电饭锅，产生热量

21. 天然气热水器将40kg的水从15°C加热到65°C，此过程中天然气完全燃烧释放热量的84%被水吸收，水吸收热量_________ J，天然气完全燃烧释放热量_________ J，需要消耗天然气_________kg，这是通过_________方式改变水的内能。[c水=4.2×103J/(kg⋅°C)，q天然气=4×107J/kg]
【答案】 ①. 8.4×106J ②. 1×107J ③. 0.25 ④. 热传递

【详解】[1]将40kg的水从15°C加热到65°C，水吸收热量
Q=cm(t0-t1)=4.2×103J/(kg⋅°C)×40kg×(65°C-15°C)=8.4×106J
[2]此过程中天然气完全燃烧释放热量的84%被水吸收，则天然气完全燃烧释放热量


[3]需要消耗的天然气质量


[4]改变内能方式有两种，分别是热传递和做功，用天然气烧水是通过热传递改变水的内能。
22. 北京冬奥会滑雪场，索道设施可将物资从山脚运往山顶。如图所示，封闭式轿厢随钢索向右上方做匀速直线运动，请画出静止在轿厢内的物体受到所有力的示意图。

【答案】

【详解】封闭式轿厢随钢索向右上方做匀速直线运动，此时封闭式轿厢处于平衡状态，故厢内的物体处于平衡状态，在竖直方向上二力平衡，即受到自身重力和轿厢对它的支持力，并且这两个力是平衡力，故从该物体的重心作竖直向上支持力和竖直乡下的重力，并标好标注，如下图

23. 条形磁体的磁感线如图所示，小磁针处于静止状态.请在图中标出：①磁感线点处的磁场方向；②小磁针的极。

【答案】

【详解】在磁体外部，磁感线是从N极出发回到S极，故条形磁铁的磁感线由左侧指向右侧，A点处磁场方向指向S极；小磁针处于静止状态，根据同名磁极相互排斥、异名磁极相互吸引的原理，小磁针的左端为S极，右端为极，如下图所示

三、解答探究题（第24题4分，第25题7分，第26题8分，第27题5分，第28题6分，第29题14分，共44分）计算型问题解答时要有必要的文字说明、公式和运算过程，直接写出结果的不能得分。
24. 2021年12月22日，常州发生4.2级地震，震源处同时产生并向各个方向发出P波和S波，P波的传播速度是，S波的传播速度是。常州市地震局于当日探测到P波、于当日探测到S波，问：
（1）地震局距离震源有多远？
（2）震源发生地震的时刻？

【答案】（1）；（2）21h46min05s

【详解】（1）假设地震位置离地震局距离为s，由题意可知常州市地震局于当日21h46min07s探测到P波、于当日21h46min09s探测到S波，说明走同样的距离s，S波用时比P波多2秒，故可得

解得
（2）地震位置离地震局距离为，根据P波的传播速度是可得P波传递到地震局所需时间

根据P波传递到地震局的时间为21h46min07s，可知地震发生的时间为21h46min05s。
答：（1）地震局距离震源有1.4×104；
（2）震源发生地震的时刻21h46min05s。
25. 2022年4月，一头质量为180kg的海豚在昌江棋子湾受伤搁浅，被救援人员送至科研基地治疗。救援过程中，利用如图所示的滑轮组，在40s时间内，救援人员用500N的拉力拉动绳端，把轻质布兜内的海豚沿竖直方向匀速提升2m。g取10N/kg，问，此过程中：
（1）滑轮组对海豚做的有用功有多大？
（2）拉力做功的功率有多大？
（3）滑轮组的机械效率有多大？

【答案】（1）3.6×103J；（2）100W；（3）90%

【详解】解：（1）质量为180kg的海豚，被匀速提升2m，所以滑轮组对海豚做的有用功

（2）由滑轮组可知，动滑轮上绳子根数n=4，绳子拉的距离
s=4×2m=8m
拉力做功

拉力做功的功率

（3）滑轮组的机械效率

答：（1）滑轮组对海豚做的有用功为3.6×103J；
（2）拉力做功的功率为100W；
（3）滑轮组的机械效率为90%。
26. 潜艇在水舱内无水时应漂浮于海面，可以通过充入适量海水实现潜入海中。2013年，西班牙刚建成的S—80潜艇，质量为3.3×106kg。海水密度为1.1×103kg /m3，g取10N/kg。
（1）工程师对潜艇进行试验，发现水舱内无水的潜艇居然在海水中沉没，最终静止在水平船坞底部，如图甲所示，已知船坞底部对潜艇的支持力为6.6×105N，求潜艇的体积有多大_________？
（2）为了实现水舱内无水时潜艇刚好悬浮在海水中，工程师先将潜艇切割成两段，然后在这两段之间加入增补舱段，如图乙所示，建成潜艇如图丙所示。已知增补舱段的质量为4.4×104kg，求增补舱段的体积有多大_________？
（3）在此基础上，工程师将潜艇内的部分原设备更换为更_________（选填“轻”或“重”）的新设备，即可实现在水舱内无水时潜艇漂浮于海面。

【答案】 ①. 2940m3 ②. 100m3 ③. 轻

【详解】（1）[1] 潜艇质量为3.3×106kg，则潜艇重力

船坞底部对潜艇的支持力为6.6×105N，则潜艇受到浮力

潜艇的体积

（2）[2]增补舱段的质量为4.4×104kg，加入增补舱段后潜艇重力

潜艇刚好悬浮在海水中，则潜艇受到浮力

潜艇的总体积

增补舱段的体积

（3）[3]潜艇体积不变，排海海水的体积不变，所以受到海水的浮力不变，要想上浮，需要减轻潜艇的重力，所以更换为更轻的设备。
27. 小组同学比较沙子和水的比热容，实验装置如图甲、乙所示。

（1）在两个相同的易拉罐内分别装入初温、_________相同的沙子和水。
（2）用两盏相同的酒精灯同时加热沙子和水，加热过程中需用玻璃棒不断搅拌。搅拌的目的是：_________。测得实验数据如表格所示。
加热时间/
0
1
2
3
4
5
温度/
沙子
18
22
29
37
45
—
水
18
19
21
23
25
27
（3）时，温度计显示沙子的温度如图丙所示，其读数为_________。
（4）加热相同的时间，发现沙子的温度升得更高，有同学认为此过程中沙子吸收热量比水吸收热量多，该观点_________（正确/错误）。
（5）分析数据可得沙子的比热容_________（小于/等于/大于）水的比热容。
【答案】 ①. 质量 ②. 让物质受热均匀 ③. 52 ④. 错误 ⑤. 小于

【详解】（1）[1]要比较沙子和水的比热容，利用控制变量法要控制初始温度相同，同时质量也要相同。
（2）[2]加热的时候用玻璃棒搅拌的目的是让水和沙子受热均匀。
（3）[3]根据温度计的刻度，可知此时温度为52度。
（4）[4] 加热相同的时间，相同初始温度，相同质量的水和沙子吸收的热量是等量的，此时升高的温度不同证实它们的比热容不同。
（5）[5]根据比热容的公式可知：相同初始温度相同质量的不同物质，吸收相同热量后升高的温度越高的，其比热容越小。即沙子的比热容小于水的比热容。
28. 溧阳市竹箦镇洙汤村的吕先生在农田捡到一块形状特殊的石头，经文物部门鉴定，竟然是新石器时代的石箭头。小组同学对其复制品展开密度测量。


（1）将天平放在水平桌面上，游码移至标尺的_________处，发现指针指向分度盘左侧，如图甲所示，小明应该向_________（选填“左”或“右”）调节平衡螺母直至指针指向分度盘中央的刻度线；
（2）在调好的天平左盘内放入石箭头，天平平衡时，右盘中的砝码和游码在标尺上的位置如图乙所示，其质量是_________ g；
（3）用不吸水的细线拴住石箭头，使其浸没在装有适量水的量筒中，量筒内水面位置如图丙、丁所示，石箭头的体积是_________ cm3；
（4）算得石箭头的密度是_________ g/cm3；
（5）石箭头的吸水性将导致密度的测量值_________（选填“小于”“等于”或“大于”）其真实密度。
【答案】 ①. 零刻线 ②. 右 ③. 57.6 ④. 20 ⑤. 2.88 ⑥. 大于

【详解】（1）[1][2]天平在使用之前，要放到水平桌面上，游码移到标尺左端的零刻线处，移动平衡螺母调零，指针指向分度盘左侧，左偏右调，右偏左调，所以此时应该向右调节平衡螺母，使天平重新平衡。
（2）[3]由图可知，石箭头的质量
m=50g+5g+2.6g=57.6g
（3）[4]由图丙可知，未放入石箭头之前，量筒中水的体积是50mL，放入石箭头之后，量筒中水和石箭头的体积为70mL，所以石箭头的体积
V石=V-V水=70mL-50mL=20mL=20cm3
（4）[5]石箭头的密度是


（5）[6]由于石箭头吸入部分水，所以排开水的体积偏小，根据知，密度测量值大于真实值。
29. 实验室有三种小灯L红 、L绿、L蓝，通电时分别发出红、绿、蓝光。已知三种小灯通电时发光颜色不同，其他电学特征完全一致，小灯标有“额定电压2.5V”。
（一）小组同学测量任一小灯L0的额定功率。


（1）请在图甲中完成电路连接，要求：开关S闭合前，滑动变阻器的滑片P置于A端_______；
（2）调节滑动变阻器展开测量，实验数据如表格所示。第⑤次实验操作时，电流表的示数如图乙所示为______A，则L0的额定功率为_________ W；
实验序号
①
②
③
④
⑤
电压表示数/V
0.5
1
1.5
2
2.5
电流表示数/A
0.02
0.06
0.12
0.2
—
（3）由表格数据可知，小灯L0的电阻具有的特点是：_________；
（4）继续调小滑动变阻器接入电路的电阻，L0发出强光之后很快熄灭，之后观察发现电流表无示数、电压表有示数，故障原因是L0发生________；
（二）小明利用多个小灯串联得到小彩灯，将其接在电压恒为24V的电源两端，则至少应将_________个小灯L0串联，小明打算在夜间用小彩灯为绿色植物幼苗提供照明、促进其生长，则组成小彩灯的小灯中不宜出现__________（选填“L红”“L绿”或“L蓝”）；
（三）有科普读物写道：“红、绿、蓝三种色光按不同比例混合，能得到任何一种其他颜色的视觉效果”；
（1）小华对此展开实验验证，请在图丙中完成电路连接_______，要求：顺时针转动电位器（旋钮式变阻器）的滑片，灯变亮；逆时针转动滑片，灯变暗。小华利用该电路验证了科普读物结论的正确性；

（2）小华还发现：同等强度的红、绿、蓝光混合在一起，能得到近似白光的视觉效果。由此小华设计了通电后能发出近似白光的灯泡，请在图丁中完成该灯泡内部的电路连接_________，该灯泡的额定电压为_________ V，额定功率为_________ W。
【答案】 ①. ②. 0.3 ③. 0.75 ④. 见解析
⑤. 断路 ⑥. 10 ⑦. L绿 ⑧. ⑨. ⑩. 7.5 ⑪. 2.25

【详解】（1）[1]开关S闭合前，滑动变阻器的最大阻值接入电路中，即滑片在A端时，滑动变阻器最大阻值接入电路，所以电路图如图所示：


（2）[2]由图乙可知，电流表的量程是0~0.6A，所以电流表的示数为0.3A。
[3]小灯的额定电压是2.5V，此时电路中的电流是0.3A，则L0的额定功率
P=U5I5=2.5V×0.3A=0.75W
（3）[4]由表格数据可知，第一次试验小灯L0的电阻


第二次试验小灯L0的电阻


第三次试验小灯L0的电阻


第四次试验小灯L0的电阻


第五次试验小灯L0的电阻


由表格数据可知，小灯L0的电阻具有的特点是未达到额定电压之前，小灯两端的电压增大，小灯的电阻逐渐减小。
（4）[5]电流表无示数，说明电路中的故障类型是断路，电压表有示数，与电压表串联的电路没有故障，所以电路中的故障是小灯L0断路。
（二）[6]根据串联电路分压规律可知，此时需要串联小灯的个数是


所以至少需要10个小彩灯。
[7]绿色植物反射绿光，所以照明时不宜出现L绿。
（1）[8]顺时针转动电位器（旋钮式变阻器）的滑片，灯变亮，即接入电路中的电阻变小，如图所示：


（2）[9]同等强度的红、绿、蓝光混合在一起，通过三个灯泡的电流相等，所以三个小灯是串联的，如图所示：


[10]三个灯泡串联在电路中，则灯泡的额定电压


[11]串联电路中电流处处相等，则额定功率
P'=U'I5=7.5V×0.3A=2.25W
