2022年四川省南充市中考理综物理真题（教师版）

这是一份2022年四川省南充市中考理综物理真题（教师版），共23页。试卷主要包含了须使用0，考试结束后，考生只将答题卡回，8℃，5kg等内容，欢迎下载使用。

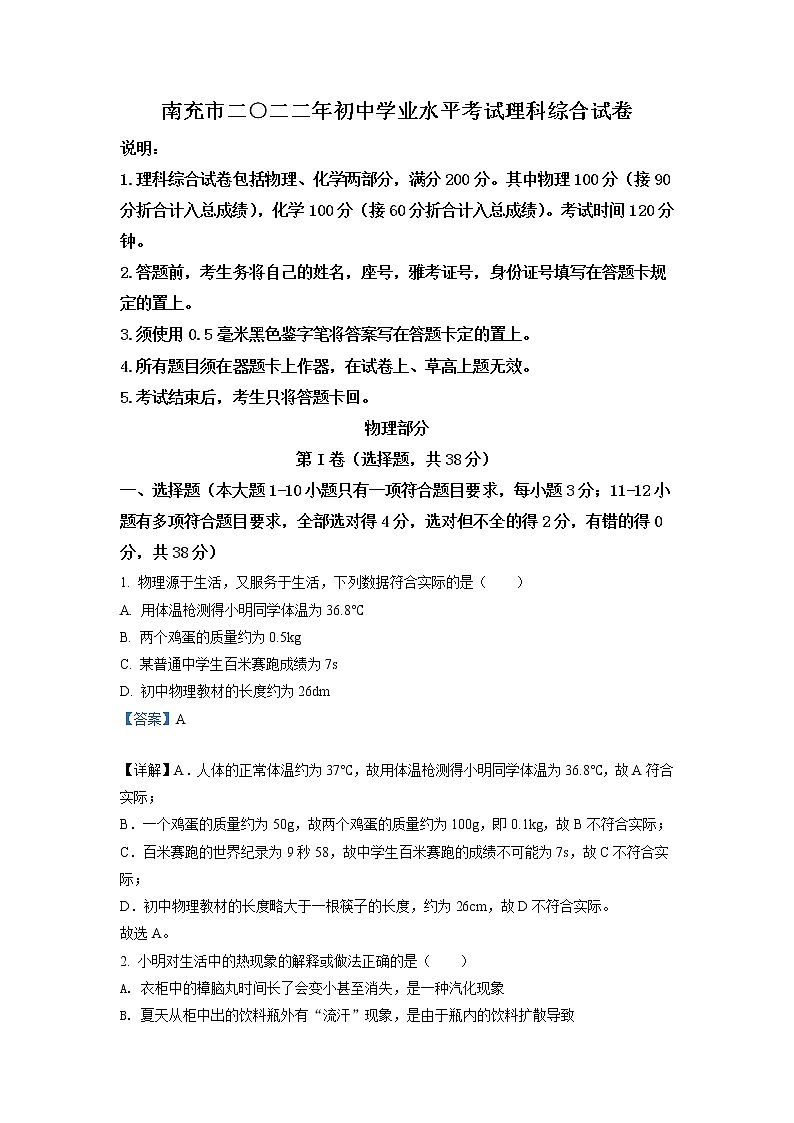

南充市二○二二年初中学业水平考试理科综合试卷
说明：
1.理科综合试卷包括物理、化学两部分，满分200分。其中物理100分（接90分折合计入总成绩），化学100分（接60分折合计入总成绩）。考试时间120分钟。
2.答题前，考生务将自己的姓名，座号，雅考证号，身份证号填写在答题卡规定的置上。
3.须使用0.5毫米黑色鉴字笔将答案写在答题卡定的置上。
4.所有题目须在器题卡上作器，在试卷上、草高上题无效。
5.考试结束后，考生只将答题卡回。
物理部分
第I卷（选择题，共38分）
一、选择题（本大题1-10小题只有一项符合题目要求，每小题3分；11-12小题有多项符合题目要求，全部选对得4分，选对但不全的得2分，有错的得0分，共38分）
1. 物理源于生活，又服务于生活，下列数据符合实际的是（　　）
A. 用体温枪测得小明同学体温为36.8℃
B. 两个鸡蛋的质量约为0.5kg
C. 某普通中学生百米赛跑成绩为7s
D. 初中物理教材的长度约为26dm
【答案】A

【详解】A．人体的正常体温约为37℃，故用体温枪测得小明同学体温为36.8℃，故A符合实际；
B．一个鸡蛋的质量约为50g，故两个鸡蛋的质量约为100g，即0.1kg，故B不符合实际；
C．百米赛跑的世界纪录为9秒58，故中学生百米赛跑的成绩不可能为7s，故C不符合实际；
D．初中物理教材的长度略大于一根筷子的长度，约为26cm，故D不符合实际。
故选A。
2. 小明对生活中的热现象的解释或做法正确的是（　　）
A. 衣柜中的樟脑丸时间长了会变小甚至消失，是一种汽化现象
B. 夏天从柜中出的饮料瓶外有“流汗”现象，是由于瓶内的饮料扩散导致

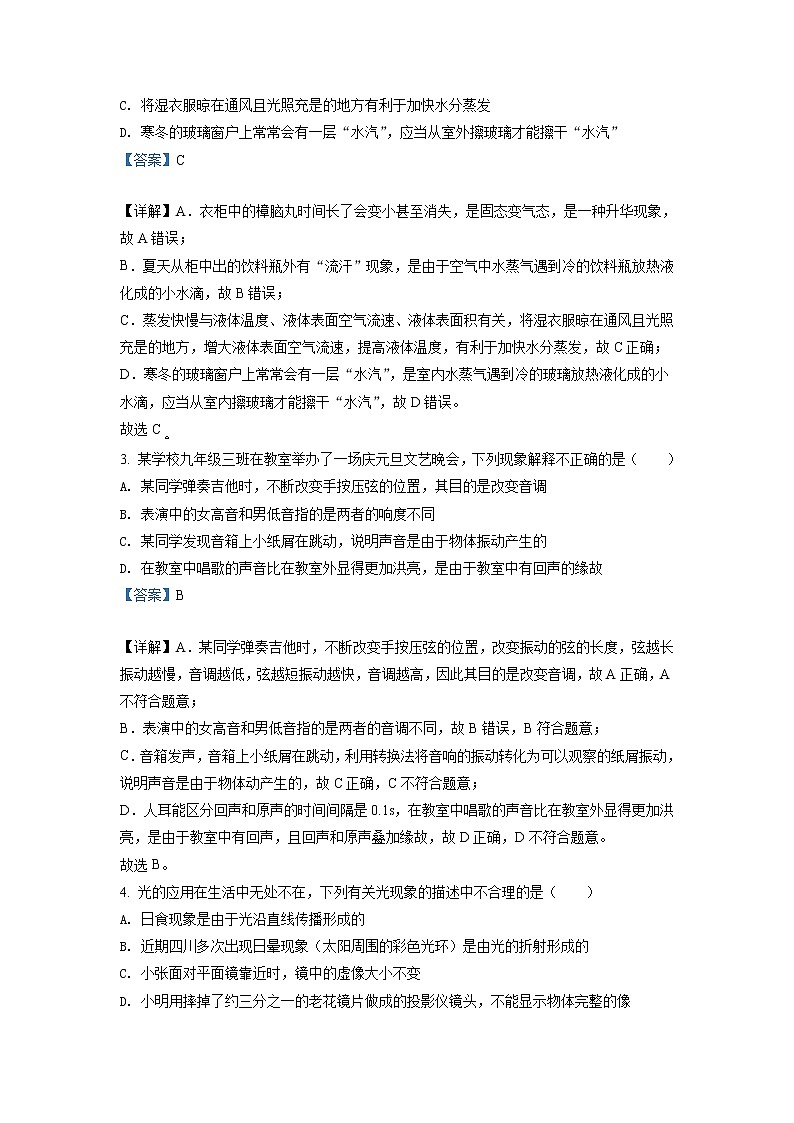

C. 将湿衣服晾在通风且光照充是的地方有利于加快水分蒸发
D. 寒冬的玻璃窗户上常常会有一层“水汽”，应当从室外擦玻璃才能擦干“水汽”
【答案】C

【详解】A．衣柜中的樟脑丸时间长了会变小甚至消失，是固态变气态，是一种升华现象，故A错误；
B．夏天从柜中出的饮料瓶外有“流汗”现象，是由于空气中水蒸气遇到冷的饮料瓶放热液化成的小水滴，故B错误；
C．蒸发快慢与液体温度、液体表面空气流速、液体表面积有关，将湿衣服晾在通风且光照充是的地方，增大液体表面空气流速，提高液体温度，有利于加快水分蒸发，故C正确；
D．寒冬的玻璃窗户上常常会有一层“水汽”，是室内水蒸气遇到冷的玻璃放热液化成的小水滴，应当从室内擦玻璃才能擦干“水汽”，故D错误。
故选C
3. 某学校九年级三班在教室举办了一场庆元旦文艺晚会，下列现象解释不正确的是（　　）
A. 某同学弹奏吉他时，不断改变手按压弦的位置，其目的是改变音调
B. 表演中的女高音和男低音指的是两者的响度不同
C. 某同学发现音箱上小纸屑在跳动，说明声音是由于物体振动产生的
D. 在教室中唱歌的声音比在教室外显得更加洪亮，是由于教室中有回声的缘故
【答案】B

【详解】A．某同学弹奏吉他时，不断改变手按压弦的位置，改变振动的弦的长度，弦越长振动越慢，音调越低，弦越短振动越快，音调越高，因此其目的是改变音调，故A正确，A不符合题意；
B．表演中的女高音和男低音指的是两者的音调不同，故B错误，B符合题意；
C．音箱发声，音箱上小纸屑在跳动，利用转换法将音响的振动转化为可以观察的纸屑振动，说明声音是由于物体动产生的，故C正确，C不符合题意；
D．人耳能区分回声和原声的时间间隔是0.1s，在教室中唱歌的声音比在教室外显得更加洪亮，是由于教室中有回声，且回声和原声叠加缘故，故D正确，D不符合题意。
故选B。
4. 光的应用在生活中无处不在，下列有关光现象的描述中不合理的是（　　）
A. 日食现象是由于光沿直线传播形成的
B. 近期四川多次出现日晕现象（太阳周围的彩色光环）是由光的折射形成的
C. 小张面对平面镜靠近时，镜中的虚像大小不变
D. 小明用摔掉了约三分之一的老花镜片做成的投影仪镜头，不能显示物体完整的像

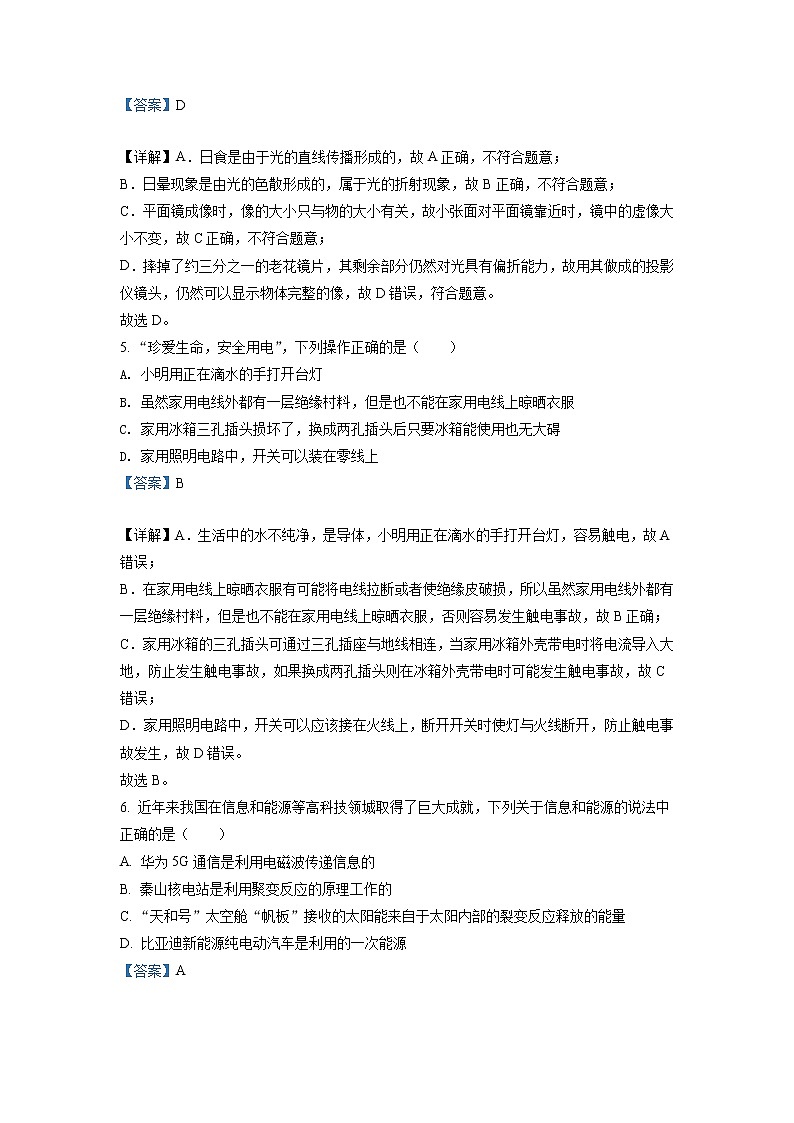

【答案】D

【详解】A．日食是由于光的直线传播形成的，故A正确，不符合题意；
B．日晕现象是由光的色散形成的，属于光的折射现象，故B正确，不符合题意；
C．平面镜成像时，像的大小只与物的大小有关，故小张面对平面镜靠近时，镜中的虚像大小不变，故C正确，不符合题意；
D．摔掉了约三分之一的老花镜片，其剩余部分仍然对光具有偏折能力，故用其做成的投影仪镜头，仍然可以显示物体完整的像，故D错误，符合题意。
故选D。
5. “珍爱生命，安全用电”，下列操作正确的是（　　）
A. 小明用正在滴水的手打开台灯
B. 虽然家用电线外都有一层绝缘村料，但是也不能在家用电线上晾晒衣服
C. 家用冰箱三孔插头损坏了，换成两孔插头后只要冰箱能使用也无大碍
D. 家用照明电路中，开关可以装在零线上
【答案】B

【详解】A．生活中的水不纯净，是导体，小明用正在滴水的手打开台灯，容易触电，故A错误；
B．在家用电线上晾晒衣服有可能将电线拉断或者使绝缘皮破损，所以虽然家用电线外都有一层绝缘村料，但是也不能在家用电线上晾晒衣服，否则容易发生触电事故，故B正确；
C．家用冰箱的三孔插头可通过三孔插座与地线相连，当家用冰箱外壳带电时将电流导入大地，防止发生触电事故，如果换成两孔插头则在冰箱外壳带电时可能发生触电事故，故C错误；
D．家用照明电路中，开关可以应该接在火线上，断开开关时使灯与火线断开，防止触电事故发生，故D错误。
故选B。
6. 近年来我国在信息和能源等高科技领城取得了巨大成就，下列关于信息和能源的说法中正确的是（　　）
A. 华为5G通信是利用电磁波传递信息的
B. 秦山核电站是利用聚变反应的原理工作的
C. “天和号”太空舱“帆板”接收的太阳能来自于太阳内部的裂变反应释放的能量
D. 比亚迪新能源纯电动汽车是利用的一次能源
【答案】A

【详解】A．电磁波的传播速度非常快，华为5G通信是利用电磁波传递信息的，故A正确；
B．秦山核电站是利用可控的核裂变的原理工作的，故B错误；
C．太阳内部处于高温高压状态，发生的是核聚变，故“天和号”太空舱“帆板”接收的太阳能来自于太阳内部的聚变反应释放的能量，故C错误；
D．比亚迪新能源纯电动汽车是利用的电能，而电能是二次能源，故D错误。
故选A。
7. 掷实心球是南充中考体育项目之一，如图所示是某同学掷出的实心球的运动轨迹，O点是实心球刚离开手的位置，A点是实心球运动到最高点的位置，B点是实心球落地前瞬间的位置，不计空气阻力，下列说法正确的是（　　）

A. 实心球离开手后受到重力和惯性力的作用
B. 实心球在最高点A时处于平衡状态
C. 实心球从O运动到B的动能先减小后增大
D. 实心球在O点的机械能大于在B点的机械能
【答案】C

【详解】

A．实心球离开手后只受到重力作用，它能继续前进，是由于球具有惯性，而不能说是受到惯性力的作用，因为惯性不是力，故A错误；
B．实心球从O点运动到B点，运动的方向和速度都在发生变化，整个过程小球均处于非平衡状态，因此实心球在最高点A时处于非平衡状态，故B错误；
C．实心球从O点运动到A点，小球的动能转化为重力势能，则动能减小；实心球从A点运动到B点，小球的重力势能转化为动能，则动能增加。因此实心球从O运动到B的动能先减小后增大，故C正确；
D．小球在整个运动的过程中，忽略空气阻力则只受到重力作用，则机械能守恒，因此实心球在O点的机械能等于在B点的机械能，故D错误。
故选C。
8. 某兴趣小组用一根电阻为R的镍铭合金电阻自制了一台电烘箱，下列说法正确的是（　　）
A. 由公式得知，R与U成正比，与I成反比
B. 电阻丝中的电流是正电荷定向移动形成的
C. 换档减小接入电路的电阻丝长度，电烘箱的功率减小
D. 电烘箱工作时是将电能转化为内能
【答案】D

【详解】A．电阻与材料、长度、横截面积、温度有关，与电压和电流无关，故A错误；
B．电阻丝是金属制成的，金属靠自由电子导电，电阻丝中原子核带正电，电子带负电，电流是电子的定向移动形成的，即负电荷定向移动形成的，故B错误；
C．电阻大小与长度有关，其他因素相同时，长度越长电阻越大，换档减小接入电路的电阻丝长度，即电阻减小，根据

电烘箱的功率增大，故C错误；
D．电烘箱消耗电能，产生内能，因此工作时是将电能转化为内能，故D正确。
故选D。
9. 电和磁的关系可以理解为“电生磁”或“磁生电”，下列几个装置都与这一关系有关，其中正确的说法是（　　）

A. 图甲，当电磁继电器线圈通以额定电流时，接线柱AB接通
B. 图乙，绕在铁钉上的线圈通电电流越大，能吸引的回形针数量越多
C. 图丙，动圈式话筒的工作原理与电动机的工作原理相同
D. 图丁，扬声器是利用电磁感应的原理工作的
【答案】B

【详解】A．图甲，当电磁继电器线圈通以额定电流时，电磁铁产生磁性，将衔铁向下吸，动触点B与静触点C接通，故A错误；
B ．电磁铁磁性强弱与电流的大小和线圈的匝数有关，图乙中，当线圈电流越大时，电磁铁产生的磁性越强，则能吸引的回形针数量就越多，故B正确；
C．动圈式话筒工作时，声音的振动带动线圈在磁场中做切割磁感线的运动，在线圈中产生与声音变化一致的感应电流，动圈式话筒工作利用了电磁感应原理，与发电机的工作原理相同，故C错误；
D．图丁中，扬声器中通入交变电流，通电的线圈在磁场中受力而带动纸盆振动发出声音，因此扬声器是利用通电导体在磁场中受力的作用而工作的，故D错误。
故选B。
10. 我国高铁技术处于世界领先地位，高铁线路总长度居世界第一，为了提高高铁的安全性和舒适性，下列相关描述中不正确的是（　　）

A. 图甲，铁轨下铺设枕木是为了减小压强
B. 图乙，高铁车厢内的破窗锤两端制成锥形，便于增大压强
C. 图丙，站台处设置安全线，是由于乘客靠近运行高铁的一侧空气流速大压强小的缘故
D. 图丁，车厢座椅用软质材料包裹，为了增大压强
【答案】D

【详解】A．铁轨下铺设枕木是为了在压力不变时，增大受力面积从而减小压强，故A正确，不符合题意；
B．高铁车厢内的破窗锤两端制成锥形，是为了在压力不变时，减小受力面积，从而增大压强，故B正确，不符合题意；
C．站台处设置安全线，是由于乘客靠近运行高铁的一侧时，空气流速大，压强小，而乘客身后的空气流速小，压强大，在压强差的作用下容易发生危险，故C正确，不符合题意；
D．车厢座椅用软质材料包裹，是为了在压力不变时，增大受力面积从而减小压强，故D错误，符合题意。
故选D。
11. 某同学在实验室连接了如图所示的电路，开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，下列说法正确的是（　　）

A. 电流表A的示数会增大 B. 电压表V3的示数会增大
C. 三个电压表的示数之和变小 D. 电压表V3与电流表A的示数比值在减小
【答案】AD

【详解】由电路图可知，定值电阻与滑动变阻器串联，电压表V1测定值电阻两端电压，电压表V2测电源电压，电压表V3测滑动变阻器两端电压，电流表测电路中电流。
A．开关S闭合后，滑动变阻器滑片从a端向b端滑动过程中，滑动变阻器接入电路中的阻值减小，电路的总电阻减小，故由欧姆定律可知，电路中电流变大，即电流表A的示数会增大，故A正确；
B．因滑动变阻器接入电路中的阻值减小，故由串联电路电阻等比例分压可知，滑动变阻器两端电压变小，故电压表V3的示数会减小，故B错误；
C．由串联电路的电压规律可知，电压表V1和V3的示数之和等于电源电压，电压表V2的示数等于电源电压，故可知三个电压表的示数之和等于电源电压的两倍不变，故C错误；
D．由AB中可知，电压表V3示数减小，电流表A示数增大，故电压表V3与电流表A的示数比值在减小，故D正确。
故选AD。
12. 某科技小组设计了一种测量浑水密度的装置，如图所示，A是体积为10-3m3的均匀正方体浮子，B是圆形容器，C是固定在容器底部的定滑轮，通过细绳将A与滑轮组连接。当容器中盛有适量密度为1.0×103kg/m3的清水，连接浮子的绳子恰好不受拉力时，浮子的体积浸在清水中；当绳子末端拉力为F1时，浮子在清水中浸没后能缓慢匀速向下运动：把清水换成待测浑水后，绳子末端拉力为F2=3.1N时，浮子浸没后也能缓慢匀速向下运动。已知动滑轮质量为30g，g=10N/kg，不计绳子质量，伸缩，摩擦及水的阻力则（　　）

A. 浮子的密度为0.6×103kg/m3
B. 绳子拉力F1为2.1N
C. 清水中浮子浸没后匀速运动时滑轮组的机械效率约为95%
D. 浑水密度为1.2×103kg/m3
【答案】BC

【详解】A．接浮子的绳子恰好不受拉力时，浮子的体积浸在清水中，可知此时浮力等于重力，浮子的密度为


故A不符合题意；

B．浮子浸没在水中时受到的浮力为
F浮=ρ水gV排=1.0×103kg/m3×10N/kg×10-3m3=10N
浮子的重力为
G=mg=ρAgV=0.4×103kg/m3×10N/kg×10-3m3=4N
绳子对A的拉力为
F=F浮-G=10N-4N=6N
绳子拉力F1为


故B符合题意；

C．清水中浮子浸没后匀速运动时滑轮组的机械效率约为


故C符合题意；

D．在浑水中绳子对A的拉力为


浮子浸没在浑水中时受到的浮力为

F4=G+F3=4N+9N=13N
浑水密度为


故D不符合题意。

故选BC。
第Ⅱ卷（非选择题，共62分）
二、填空题（本大题共10小题，每空1分，共20分）
13. 粗糙水平面上一木箱重200N，当用50N的水平推力推木箱时，木箱静止不动，此时木箱受到水平方向的摩擦力为___________N；当用100N的水平推力推木箱时，木箱恰能做匀速直线运动；当用150N的水平推力推木箱时，木箱受到水平方向的摩擦力为___________N。
【答案】 ①. 50 ②. 100

【详解】[1]由题意可知，当用50N的水平推力推木箱时，木箱静止不动，即木箱处于平衡状态，故木箱所受的静摩擦力与推力平衡，所以可得
f静=F1=50N
[2]当用100N的水平推力推木箱时，木箱恰能做匀速直线运动，即木箱处于平衡状态，故木箱所受的滑动摩擦力与推力平衡，所以可得
f动=F2=100N
当用150N的水平推力推木箱时，根据影响滑动摩擦力的因素可知，压力大小没变，接触面的粗糙程度没变，所以滑动摩擦力不变，即仍为100N。
14. 小华发现家中正在煮饭的高压锅限压阀被气流项起，这一现象与热机的工作循环中的___________冲程原理相同，这一过程内能转化为___________能。
【答案】 ①. 做功 ②. 机械

【详解】[1][2]正在煮饭的高压锅限压阀被气流项起，是由于锅内气体对限压阀做功的结果，在这一过程中，内能转化为机械能。热机的工作循环中，做功冲程也是燃气对活塞做功，将内能转化为机械能，所以这一现象与热机的工作循环中的做功冲程原理相同。
15. 如图甲是某同学自制的一个简易气压计，在温度相同的情况下，大气压越大，甲中玻璃管内的液柱高度就越___________（选填“高”或“低”）；如图是该同学自制的一个简易温度计，在大气压相同的情况下，温度升高，乙中玻璃管内的液柱___________（选填“升高”或“降低”）。

【答案】 ①. 低 ②. 升高

【详解】[1]如图甲所示的气压计，瓶内气压等于瓶外大气压与管内液柱产生的压强之和；当大气压增大时，会将玻璃管内的部分液柱压入瓶内，所以，大气压越大，甲中玻璃管内的液柱高度就越低。
[2]乙图自制温度计是利用液体的热胀冷缩的性质来工作的，当温度升高时，瓶内的液体受热会膨胀，导致玻璃管内液面升高。
16. 将两个相同的小球分别放入装满不同液体的甲乙相同烧杯中，稳定后如图所示，甲中小球漂浮，乙中小球沉底，甲烧杯溢出的液体质量___________（选填“大于”、“小于”或“等于”）乙烧杯溢出的液体质量，此时___________（选填“甲”或“乙”）杯底部受到的液体压力较大。

【答案】 ①. 大于 ②. 甲

【详解】[1]甲乙中小球相同重力，甲中小球漂浮，浮力F1等于重力，乙中小球沉底，浮力F2小于重力，则

根据阿基米德原理，物体所受浮力等于排开液体重力，则


[2]甲中小球漂浮，则

乙中小球沉底，则

杯底部受到的液体压强



杯底部受到的液体压力



17. 用某型号天然气热水器烧水，完全燃烧热值为3.2×107J/m3的天然气0.125m3，放出热量________J；若该热水器的加热效率为84%，则能将40kg初始温度为20℃的水加热至________ ℃，水的比热容为4.2×103J/(kg·℃)。
【答案】 ①. 4.0×106 ②. 40

【详解】[1]燃烧0.125m3的天然气放出的热量
Q放=qV=3.2×107J/m3×0.125m3=4.0×106J
[2]水吸收的热量
Q吸=Q放η=4.0×106J×84%=3.36×106J
水升高的温度


水的末温
t=t0+Δt=20℃+20℃=40℃
18. 如图所示，某工人师傅用平行于斜面向上、大小为500N的推力，把木箱从长4m的斜面底端推到顶端用时10s，整个过程木箱的平均速度为________m/s，推力的平均功率为_________W。

【答案】 ①. 0.4 ②. 200

【详解】[1]木箱的平均速度


[2]推力的平均功率

19. 甲乙两电阻的电流随电压的变化关系如图所示，则R甲________R乙（选填“>”，“<”或“=”），当电阻两端电压相等时，甲乙两个电阻的电功率之比P甲∶P乙=_________。

【答案】 ①. < ②. 3∶1

【详解】[1]由图中可知，当甲、乙两端电压均为3V时，流过甲的电流大于流过乙的电流，故由欧姆定律可知，甲的电阻小于乙的电阻，即R甲 [2]由欧姆定律可得，甲的电阻为

乙的电阻为

当电阻两端电压相等时，由可得，甲乙两个电阻的电功率之比为

20. 小张用家中的电能表来测量家中电热水壶的实际功率，他关闭其它所有用电器，只打开电热水壶，观察如图所示的电能表转盘在3min时间转动了110转，则电热水壶的实际功率是___________W，电热水壶正常工作时电流是___________A。

【答案】 ①. 1100 ②. 5

【详解】[1]如图所示的电能表转盘在3min时间转动了110转，消耗的电能是

电热水壶功率为

[2]电热水壶正常工作时电流是

21. 如图所示的电路中，电源两端电压不变，当甲乙都为电流表时，只闭合开关S1，R1与R2两个电阻是___________联（选填“串”或“并”），此时甲乙两表的示数比是2∶3：如果把甲乙全部换成电压表，再闭合S1和S2，则甲乙两表示数之比是___________。

【答案】 ①. 并 ②. 3∶1

【详解】[1]当甲乙都为电流表时，只闭合开关S1，由图中可知，此时电流有两条流经路径，一条从电源正极出发，经过R1，再经过乙电流表回到电源负极，一条从电源正极出发，经过甲电流表，再经过R2，然后经过乙电流表，最后回到电源负极，可知此时R1与R2两个电阻是并联的。
[2]由电路图可知，此时甲电流表测过R2支路的电流，乙电流表测干路电流，此时两表的示数之比为2∶3，因干路电流等于各支路电流之和，故可知流过R1和R2支路的电流之比为
I1∶I2=1∶2
因并联电路两端电压相等，故由欧姆定律可得，R1和R2的电阻之比为
R1∶R2=2∶1
如果把甲乙全部换成电压表，再闭合S1和S2，由图中可知，此时R1和R2串联，甲电压表测R1和R2两端电压之和，乙电压表测R2两端电压，因串联电路中电流相等，故由欧姆定律可得，此时甲乙两电压表示数之比等于R1与R2电阻之和与R2的电阻之比，即
U1∶U2=(R1+R2)∶R2=3∶1
22. 如图所示为甲乙两种不吸水的物质的m-V图像，则这两种物质的密度之比ρ甲：ρ乙=___________；用这两种物质制成立方体并用轻质细线捆绑在一起放入水中恰好能够处于悬浮状态，则两个立方体的质量之比m甲：m乙=___________（水的密度ρ水=1.0×103kg/m3）

【答案】 ①. 9∶4 ②. 3∶2

【详解】[1]如图所示，当甲体积为20cm3时，质量为30克，密度为

当乙体积为30cm3时，质量为20克，密度为

甲乙密度之比为

[2]两种物质制成立方体并用轻质细线捆绑在一起放入水中恰好能够处于悬浮状态，则立方体的平均密度与水的密度相同，为1g/cm3

整理可得



两个立方体的质量之比为

三、作图题本大题共小题，每题2分，共6分）
23. 如图所示，小明将一只发光的小灯泡放在平面镜前A点处，小明的眼睛在B点看到了平面镜中灯泡的像，请画出这一现象光路图，保留必要的作图痕迹。

【答案】

【详解】过A向平面镜做A点关于平面镜的对称点，即为像点A'，B与像点A'的连线与平面镜的交点为入射点O，连接AO为入射光线，图如下：


24. 如图所示，物块A在水平传送带上，与传送带一起以速度v向右匀速运动，请画出物块A的受力示意图。

【答案】

【详解】物块A在水平传送带上，与传送带一起以速度v向右匀速运动，在水平方向上与传送带之间没有相对运动或相对运动的趋势，则物块A在水平方向上不受摩擦力的作用；物块A在竖直方向上受重力和支持力的作用，过物块重心，分别沿竖直向下和竖直向上的方向画一条有向线段，分别用G和F表示，因为这两个力是一对平衡力，所以作图时两条线段长度相等。如图所示：


25. 如图所示，请按小磁针的指向在括号中用“S”或“N”标出通电螺线管的南北极，用“+”或“-”标出电源的正负极。

【答案】

【详解】根据同名磁极相互排斥、异名磁极相互吸引可知，通电螺旋管的右侧为S极，左侧为N极，根据右手螺旋定则可知，电源的右侧为正极，左侧为负极，作图如下：


四、实验探究题（本大题共3小题，每空1分，共16分）
26. 小明在科技书上利用凸透镜制作一个照相机，他找到了一个凸透镜和一些器材，首先在实验室探究凸透镜成像的规律，部分操作如下：

（1）实验前先调节烛焰、___________、光屏的中心在同一水平直线上；
（2）当蜡烛到凸透镜距离为20cm时，能在光屏上呈现等大的像，则该凸透镜焦距f=_________cm；
（3）小明将蜡烛移动到距离凸透镜30cm处，调节光屏的位置，光屏上能呈现清晰倒立缩小的___________（选填“实”或“虚”）像；
（4）小明用一个凸透镜制成照相机的镜头，能在底片上呈现清晰的近处景物的像，而远处景物的像却相当模糊，小明找来了家中废弃的眼镜镜片放在自制照相机镜头前，发现远处景物的像也变得清晰了，则该镜片属于___________（选填“近视”或“远视”）眼镜；取走镜片，他________（选填“增大”或“减小”）相机镜头与底片的距离也能使远处景物的像变得清晰。
【答案】 ①. 凸透镜 ②. 10 ③. 实 ④. 近视 ⑤. 减小

【详解】（1）[1]由图可知，光具座上依次摆放蜡烛、凸透镜和光屏，为使凸透镜所成的像在光屏的中央，实验前要将烛焰、凸透镜、光屏的中心调整到同一水平线上。
（2）当凸透镜成等大的实像时，像和物体都位于凸透镜的二倍焦距的位置上，则凸透镜的焦距


（3）[3]当物距为30cm时，蜡烛位于凸透镜的二倍焦距以外，由凸透镜成像规律可知，光屏上应成倒立缩小的实像。
（4）[4][5]近处的景物能在底片上成清晰的像，远处的景物通过镜头成像，相当于增加了物距，此时清晰的像在底片的前面，则应减小像距才能在底片上成清晰的像，即减小相机镜头与底片的距离；若像距不变，也可以在镜头前放置一个对光具有发散作用的透镜，让光推迟会聚到底片上成清晰的像。近视眼镜是凹透镜，对光具有发散作用，远视眼镜是凸透镜，对光具有会聚作用，因此应在镜头前放近视眼镜片。
27. 某同学在“探究杠杆平衡条件”的实验中：

（1）实验前，发现杠杆如图甲所示，则应将杠杆左端平衡螺母向___________（选填“左”或“右”）端适当调节，使杠水平平衡；
（2）该同学通过如图乙所示实验得到相关数据如下表，由表中数据推测出杠杆的平衡条件是：___________（用F1、F2、l1、l2表示）；
序号
动力F1/N
动力臂l1/cm
阻力F2/N
阻力臂l2/cm
1
1.0
15.0
1.5
10.0
2
1.0
20.0
1.0
20.0
3
3.0
10.0
20
15.0
……




（3）若将乙图右侧钩码换成弹簧测力计，如图丙所示，保持杠杆水平平衡，弹簧测力计拉力方向由竖直方向a变为方向b后，弹簧测力计的示数将___________（选填“增大”、“减小”或“不变”）；
（4）该同学在科技创新实验中将此装置改装成了一个杠杆液体密度计，该装置可测量小桶内液体密度，如图丁所示，将容积为20mL的小桶挂在M点，调节平衡螺母使杠杆水平平衡，已知OM=OA=5cm，则杠杆密度计的“0刻度”线应在___________（选填“O”或“A”）点，将待测液体倒满小桶，在杠杆右端挂上重物并调节至N点位置时，杠杆刚好水平平衡，重物质量10g，ON=15cm，N点位置应标注的密度刻度值是___________g/cm3，改装后杠杆右端的密度刻度线___________（选填“是”或“不是”）均匀分布的（g=10N/kg）。

【答案】 ①. 右 ②. F1×l1=F2×l2 ③. 增大 ④. O
⑤. 1.5 ⑥. 是

【详解】（1）[1]由图甲可知，此时杠杆左端重右端轻，则应将杠杆左端平衡螺母向右端适当调节，使杠杆水平平衡。
（2）[2]由表中数据可知，动力与动力臂的乘积等于阻力与阻力臂的乘积，即
F1×l1=F2×l2
（3）[3]保持杠杆水平平衡，弹簧测力计拉力方向由竖直方向a变为方向b后，阻力与阻力臂不变，而动力臂变小，故由杠杆的平衡条件可知，动力将变大，即弹簧测力计的示数将增大。
（4）[4]由题意可知，将空桶挂在M点时，为了使杠杆在水平位置保持平衡，调节平衡螺母使杠杆水平平衡，此时杠杆右端没有悬挂重物，故可知杠杆密度计的“0刻度”线应在O点。
[5]将待测液体倒满小桶，在杠杆右端挂上重物并调节至N点位置时，杠杆刚好水平平衡，故由杠杆的平衡条件可得
m液×OM=m物×ON
解得此时小桶中的液体重力为

由题意可知，液体的体积为
V液=20mL=20cm3
故由可得，液体的密度为

故N点位置应标注的密度刻度值是1.5g/cm3。
[6]设空桶中装满待测液体时，此时重物到支点的距离为L，杠杆水平平衡，故由杠杆的平衡条件可得
m液×OM=m物×L
解得待测液体的质量为

待测液体的体积为V，故由可得，待测液体的密度为

因重物的质量m物、OM、待测液体的体积V均不变，故可知待测液体的密度ρ液与重物到支点的距离L成正比，则改装后杠杆右端的密度刻度线是均匀分布的。
28. 在测量定值电阻阻值实验中，小华准备了以下器材：直流电源、电压表、电流表、滑动变阻器、开关、待测定值电阻Rx、导线若干。

（1）按如图甲所示连接好电路，闭音开关前应将滑动变阻器滑片移动到___________（选填“a”或“b”）端；
（2）闭合开关后，移动滑动变阻器滑片，电流表有示数，电压表示数始为0，造成这种现象的原因可能是___________；
A．电阻Rx短路 B．电阻Rx断路 C．滑动变阻器Rp短路
（3）排除故障后，某次测量中的电压表和电流表示数如图乙、图丙，由此次测量可得出定值电阻阻值是___________Ω；

（4）请给出一种减小实验误差的方法：___________；
（5）小李用一个已知阻值为R0的定值电阻，和一个单刀双掷开关S0，设计了如图丁所示的电路图。闭合开关S后，当S0接通触头1时，电压表示数为U1，当S0和接通触头2时，电压表示数为U2，则Rx=___________（用R0、U1、U2表示）。
【答案】 ①. b ②. A ③. 8 ④. 多次测量求平均值得到电阻 ⑤.

【详解】（1）[1]滑动变阻器在实验开始时应该接入最大阻值以保护电路防止短路，说明移动到b端。
（2）[2]A．电阻Rx短路时，电压表被短路，示数为0，而电流表示数不为0，故A符合题意；
B．电阻Rx断路时，电压表串联进电路中，电流表示数应该为0，故B不符合题意；
C．滑动变阻器Rp短路时，电流表和电压表都正常有示数，故C不符合题意。
故选A。
（3）[3]由图可知，电压表选择0~3V量程，示数为2.4V，电流表选择0~0.6A量程，示数为0.3A，根据可以得出定值电阻的阻值为

（4）[4] 多次测量求平均值得到电阻能够有效的减小实验误差。
（5）[5]保持滑动变阻器的滑片位置不变，开关接通1时，电压表测得R0和Rx的电压为U1，开关接通2时，电压表测得R0的电压为U2，可以根据得通过Rx的电流为

通过R0的电流为

两个电阻R0和Rx串联，电流相等，即 I0=Ix，所以可以得出

故，Rx的阻值为

五、计算题（本大题共两小题，29题9分，30题11分，共20分。要求写出必要的变字说明、主要的计算步骤和明确的答案。）
29. 某电饭煲内部电路简图如图甲，S为总开关，S1为自动控制开关，当S闭合时为煮饭过程，断开时为保温过程，某同学用仪表测量出了该电饭煲煮饭和保温全过程的电流随时间变化图像如图乙，电饭煲工作电压恒为220V，求
（1）电阻R1的功率P1；
（2）电阻R2的阻值；
（3）煮饭过程中消耗的电能W。

【答案】（1）22W；（2）40Ω；（3）7.392×105J

【详解】解：（1）电饭煲在保温过程中只有R1工作，由乙图可知保温挡电流为0.1A，则电阻R1的功率为

P1=UI1=220V×0.1A=22W
（2）电饭煲煮饭过程中R1与R2并联在电路中，干路中电流为0.5A，R2的电流为
I2=I-11=5.6A-0.1A=5.5A
电阻R2的阻值

（3）煮饭过程时间
t=10min=600s
煮饭过程中消耗的电能
W=UIt=220V×5.6A×600s=7.392×105J
答：（1）电阻R1的功率为22W；
（2）电阻R2的阻值为40Ω；
（3）煮饭过程中消耗的电能为7.392×105J。
30. 一个底面积S1=0.01m2的不吸水的圆柱体用细线拴在容器底部，长方体容器内部底面积为S2=0.1m2，水面与圆柱体上表面恰好相平，如图甲所示，现将水缓慢放出，圆柱体底部受到的液体压强p随着容器中水的深度h变化的图像如图乙所示，水的密度ρ水=1.0×l03kg/m3，g=10N/kg。
（1）由图像分析，水的深度为h1、h2、h3中哪一个时，绳子的拉力恰好变为0？
（2）求圆柱体的重力G和密度ρ物；
（3）若不将水放出，只剪断细线，圆柱体静止后，与剪断细线前相比，液体对容器底部压强减少了多少？

【答案】（1）h2时；（2）9N，0.6×103kg/m3；（3）60Pa

【详解】解：（1）分析得知，圆柱体刚刚漂浮时浸入的深度为h1，从h1到h2，圆柱体一直漂浮，当容器中水的深度为h2时绳子的拉力恰好变为0。
（2）当容器中水的深度在h1、h2之间时，圆柱体漂浮，重力等于浮力为


圆柱体的质量为


当容器中水的深度为h3时，物体浸入液体中体积等于物体体积，此时浮力


圆柱体的体积为


圆柱体的密度


（3）剪断绳子稳定后，浸在水中的体积为

则液面下降的高度


则液体对容器底部压强减少量为


答：（1）当容器中水的深度为h2时绳子的拉力恰好变为0；
（2）圆柱体重力为9N，密度为0.6×103kg/m3；
（3）液体对容器底部压强减少了60Pa。
