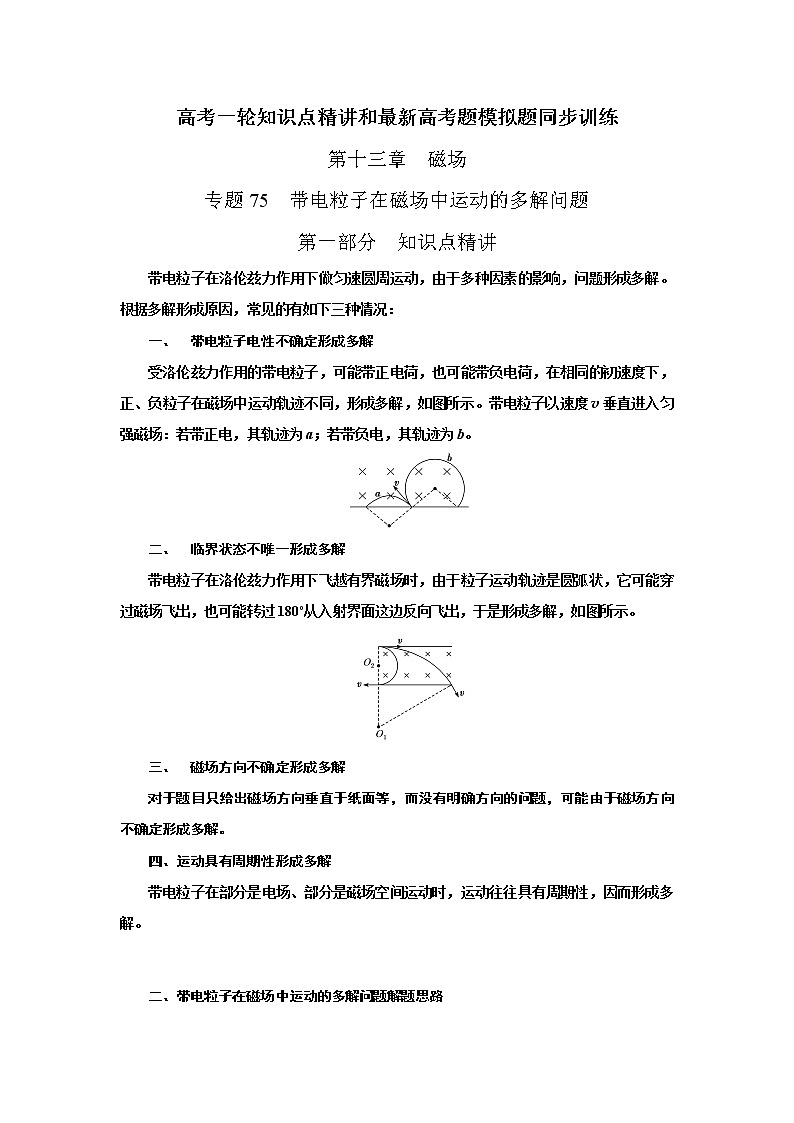

专题75带电粒子在磁场中运动的多解问题-高考物理一轮复习知识点精讲与最新高考题模拟题同步训练

高考一轮知识点精讲和最新高考题模拟题同步训练

第十三章  磁场

专题75  带电粒子在磁场中运动的多解问题

第一部分  知识点精讲

带电粒子在洛伦兹力作用下做匀速圆周运动，由于多种因素的影响，问题形成多解。根据多解形成原因，常见的有如下三种情况：

一、　带电粒子电性不确定形成多解

受洛伦兹力作用的带电粒子，可能带正电荷，也可能带负电荷，在相同的初速度下，正、负粒子在磁场中运动轨迹不同，形成多解，如图所示。带电粒子以速度v垂直进入匀强磁场：若带正电，其轨迹为a；若带负电，其轨迹为b。

二、　临界状态不唯一形成多解

带电粒子在洛伦兹力作用下飞越有界磁场时，由于粒子运动轨迹是圆弧状，它可能穿过磁场飞出，也可能转过180°从入射界面这边反向飞出，于是形成多解，如图所示。

三、　磁场方向不确定形成多解

对于题目只给出磁场方向垂直于纸面等，而没有明确方向的问题，可能由于磁场方向不确定形成多解。

四、运动具有周期性形成多解

带电粒子在部分是电场、部分是磁场空间运动时，运动往往具有周期性，因而形成多解。

二、带电粒子在磁场中运动的多解问题解题思路

(1)分析题目特点，确定题目多解的形成原因。

(2)作出粒子的运动轨迹示意图(全面考虑多种可能性)。

(3)若为周期性重复的多解问题，寻找通项式，若是出现几种解的可能性，注意每种解出现的条件。

第二部分 最新高考题精选

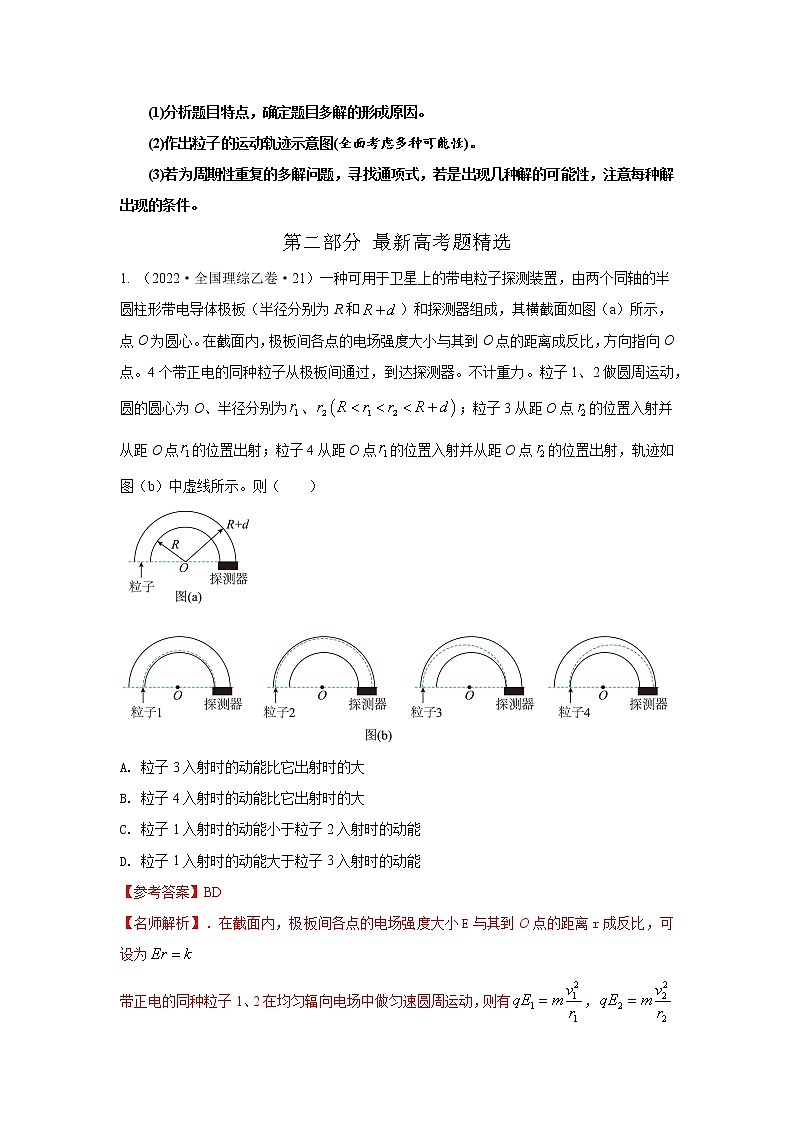

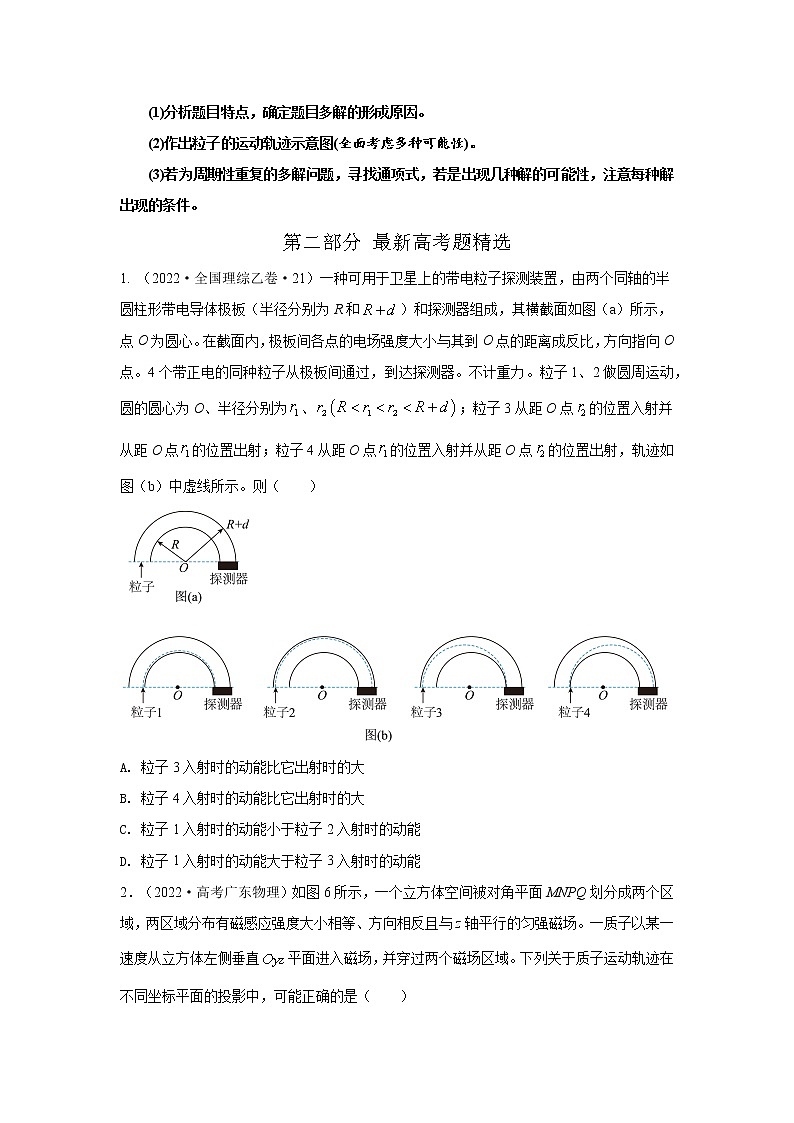

1. （2022·全国理综乙卷·21）一种可用于卫星上的带电粒子探测装置，由两个同轴的半圆柱形带电导体极板（半径分别为R和）和探测器组成，其横截面如图（a）所示，点O为圆心。在截面内，极板间各点的电场强度大小与其到O点的距离成反比，方向指向O点。4个带正电的同种粒子从极板间通过，到达探测器。不计重力。粒子1、2做圆周运动，圆的圆心为O、半径分别为、；粒子3从距O点的位置入射并从距O点的位置出射；粒子4从距O点的位置入射并从距O点的位置出射，轨迹如图（b）中虚线所示。则（　　）

A. 粒子3入射时的动能比它出射时的大

B. 粒子4入射时的动能比它出射时的大

C. 粒子1入射时的动能小于粒子2入射时的动能

D. 粒子1入射时的动能大于粒子3入射时的动能

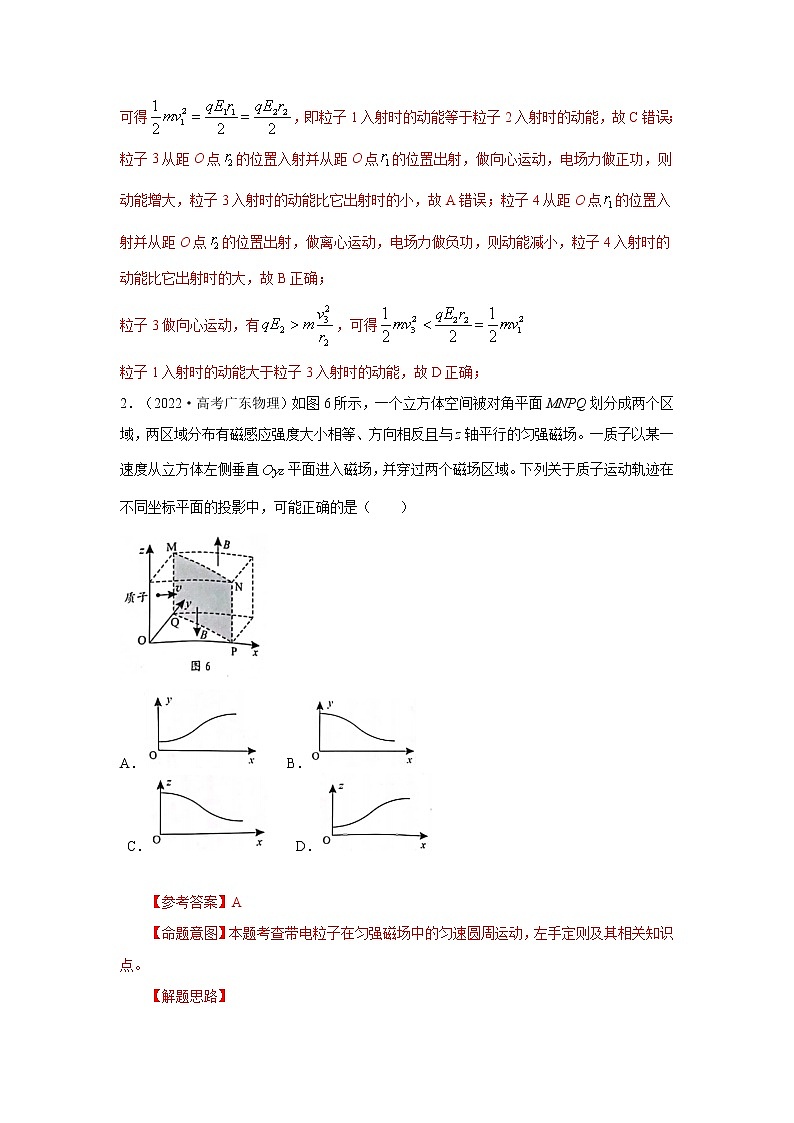

2．（2022·高考广东物理）如图6所示，一个立方体空间被对角平面MNPQ划分成两个区域，两区域分布有磁感应强度大小相等、方向相反且与z轴平行的匀强磁场。一质子以某一速度从立方体左侧垂直平面进入磁场，并穿过两个磁场区域。下列关于质子运动轨迹在不同坐标平面的投影中，可能正确的是（    ）

A．    B．

 C．    D．

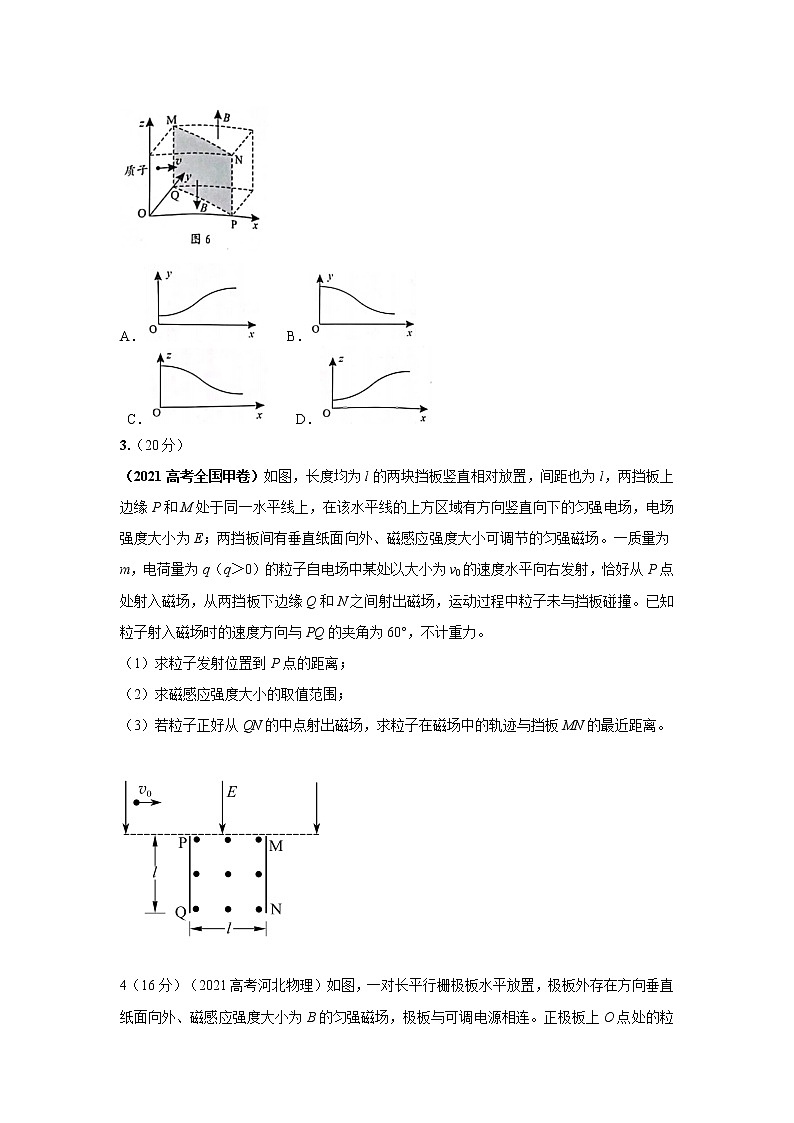

3.（20分）

（2021高考全国甲卷）如图，长度均为l的两块挡板竖直相对放置，间距也为l，两挡板上边缘P和M处于同一水平线上，在该水平线的上方区域有方向竖直向下的匀强电场，电场强度大小为E；两挡板间有垂直纸面向外、磁感应强度大小可调节的匀强磁场。一质量为m，电荷量为q（q＞0）的粒子自电场中某处以大小为v0的速度水平向右发射，恰好从P点处射入磁场，从两挡板下边缘Q和N之间射出磁场，运动过程中粒子未与挡板碰撞。已知粒子射入磁场时的速度方向与PQ的夹角为60°，不计重力。

（1）求粒子发射位置到P点的距离；

（2）求磁感应强度大小的取值范围；

（3）若粒子正好从QN的中点射出磁场，求粒子在磁场中的轨迹与挡板MN的最近距离。

4（16分）（2021高考河北物理）如图，一对长平行栅极板水平放置，极板外存在方向垂直纸面向外、磁感应强度大小为B的匀强磁场，极板与可调电源相连。正极板上O点处的粒子源垂直极板向上发射速度为、带正电的粒子束，单个粒子的质量为m、电荷量为q。一足够长的挡板与正极板成倾斜放置，用于吸收打在其上的粒子。C、P是负极板上的两点，C点位于O点的正上方，P点处放置一粒子靶（忽略靶的大小），用于接收从上方打入的粒子，长度为。忽略栅极的电场边缘效应、粒子间的相互作用及粒子所受重力，。

（1）若粒子经电场一次加速后正好打在P点处的粒子靶上，求可调电源电压的大小；

（2）调整电压的大小，使粒子不能打在挡板上，求电压的最小值；

（3）若粒子靶在负极板上的位置P点左右可调，则负极板上存在H、S两点（，H、S两点末在图中标出）。对于粒子靶在区域内的每一点，当电压从零开始连续缓慢增加时，粒子靶均只能接收到n（）种能量的粒子，求和的长度（假定在每个粒子的整个运动过程中电压恒定）。

第三部分 最新模拟题精选

1. （2022河北重点中学期中素养提升）如图所示，半径为R的圆形区域内有垂直于圆面向里的匀强磁场，磁感应强度大小为B，AC是圆的一条直径，D为圆上一点，∠COD=60°。在A点有一个粒子源，沿与AC成30°角斜向上垂直磁场的方向射出速率均为v的各种带正电粒子，所有粒子均从圆弧CD射出磁场，不计粒子的重力及粒子间的相互作用。则从A点射出的粒子的比荷可能是（　　）

A.  B.

C.  D.

2. （2022山东聊城二模）如图所示，某粒子分析器由区域I、区域Ⅱ和检测器Q组成。两个区域以垂直x轴的平面P为界，其中区域I内有沿着z轴正方向的匀强磁场和匀强电场，区域Ⅱ内只有沿着z轴正方向的匀强磁场，电场强度大小为E，两个区域内的磁感应强度大小均为B。当粒子撞击检测器Q时，检测器被撞击的位置会发光。检测器中心在轴上，在检测器所在平面上建立与xOy坐标系平行的坐标系。一质量为m、带电荷量为q的带正电粒子从A点沿x轴正方向以初速度v0射入，若区域I内只存在匀强磁场，粒子轨迹圆的圆心恰好是O点，平面P到O点的距离，运动过程中粒子所受重力可以忽略不计。

（1）求A点的位置，用坐标（x，y）表示：

（2）若区域I只有匀强电场E，当检测器Q置于平面P所在位置时，求检测器上发光点的位置，用坐标（，）表示：

（3）当检测器距O点的距离为d时，求检测器上发光点的位置，用坐标（，）表示。

3. （2022河北唐山三模）如图为控制高能粒子在不同位置发生正碰的装置。关于y轴对称间距为的直线边界和之间有两个有界匀强磁场。两磁场的边界在x轴上方，与x轴距离h可调。下方磁场垂直纸面向里，上方磁场垂直纸面向外，磁感应强度均为B。高速正、负电子分别从和磁场边界上沿x轴以相同速率同时进入磁场。调节电子速率和h，控制正负电子在y轴不同位置发生正碰，碰撞时速度与y轴垂直。已知电子质量为m、电荷量大小为e、不计粒子间的相互作用力和重力。求：

（1）正、负电子同时以相同速度进入磁场，经过边界一次后在y轴发生正碰，求h大小；

（2）正、负电子同时以相同速度进入磁场，调节h使正负电子在y轴不同位置发生正碰，求h的可能大小。

4.如图甲所示，平行金属板A和B间的距离为d。现在A、B板上加上如图乙所示的方波形电压，t＝0时，A板比B板的电势高，电压的正向值为u0，反向值为－u0。现有质量为m、带电荷量为q的正粒子组成的粒子束，从AB的中点O1以平行于金属板方向O1O2的速度v0＝射入，所有粒子在AB间的飞行时间均为T，不计重力影响。求：

(1)粒子射出电场时位置离O2点的距离范围及对应的速度；

(2)若要使射出电场的粒子经某一圆形区域的匀强磁场偏转后都能通过圆形磁场边界的一个点处，而便于再收集，则磁场区域的最小半径和相应的磁感应强度是多大？
