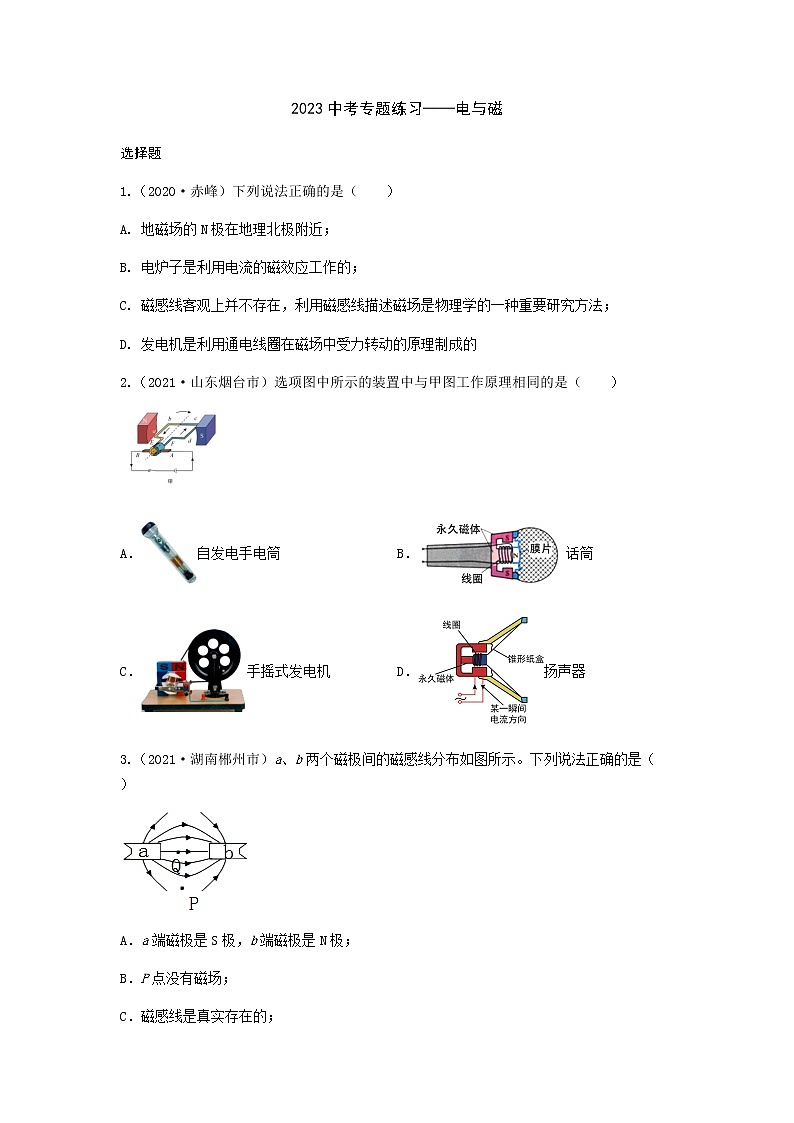

2023中考专题练习——电与磁

选择题

1.（2020·赤峰）下列说法正确的是（　　）

A. 地磁场的N极在地理北极附近；

B. 电炉子是利用电流的磁效应工作的；

C. 磁感线客观上并不存在，利用磁感线描述磁场是物理学的一种重要研究方法；

D. 发电机是利用通电线圈在磁场中受力转动的原理制成的

2.（2021·山东烟台市）选项图中所示的装置中与甲图工作原理相同的是（    ）

A．自发电手电筒 B．话筒

C．手摇式发电机 D．扬声器

3.（2021·湖南郴州市）a、b两个磁极间的磁感线分布如图所示。下列说法正确的是（    ）

A．a端磁极是S极，b端磁极是N极；

B．P点没有磁场；

C．磁感线是真实存在的；

D．Q点的磁场方向水平向右

4.（2021·贵州中考真题）在我们的日常生活中，磁现象及磁的应用几乎随处可见，下列有关磁的说法正确的是（    ）

A．信鸽的飞翔是依靠地磁场进行定向；

B．电动机是根据电磁感应原理制成的；

C．物理学家安培首次揭开电与磁的关系；

D．发电机工作时将电能转化为机械能

5.（2021·北京中考真题）勤思考、爱交流的小琴对电磁的知识进行了总结，并与小文进行交流。小文认为小琴的结论有的正确、有的错误。小琴总结的下列结论中正确的是（    ）

A．导体中的负电荷在做定向移动时一定产生磁场

B．改变磁场的方向，通电导线在磁场中的受力方向就发生改变

C．闭合回路的导体在磁场中做切割磁感线运动时，导体中就产生感应电流

D．指南针在地磁场中静止时，指南针的N极受到地磁场的作用力

6.（2021·四川眉山市）如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（     ）

A．通电螺线管右端为N极；

B．电源左端为正极，右端为负极；

C．发光二极管极接点，极接点；

D．图中P处磁感线的方向从螺线管右端到左端

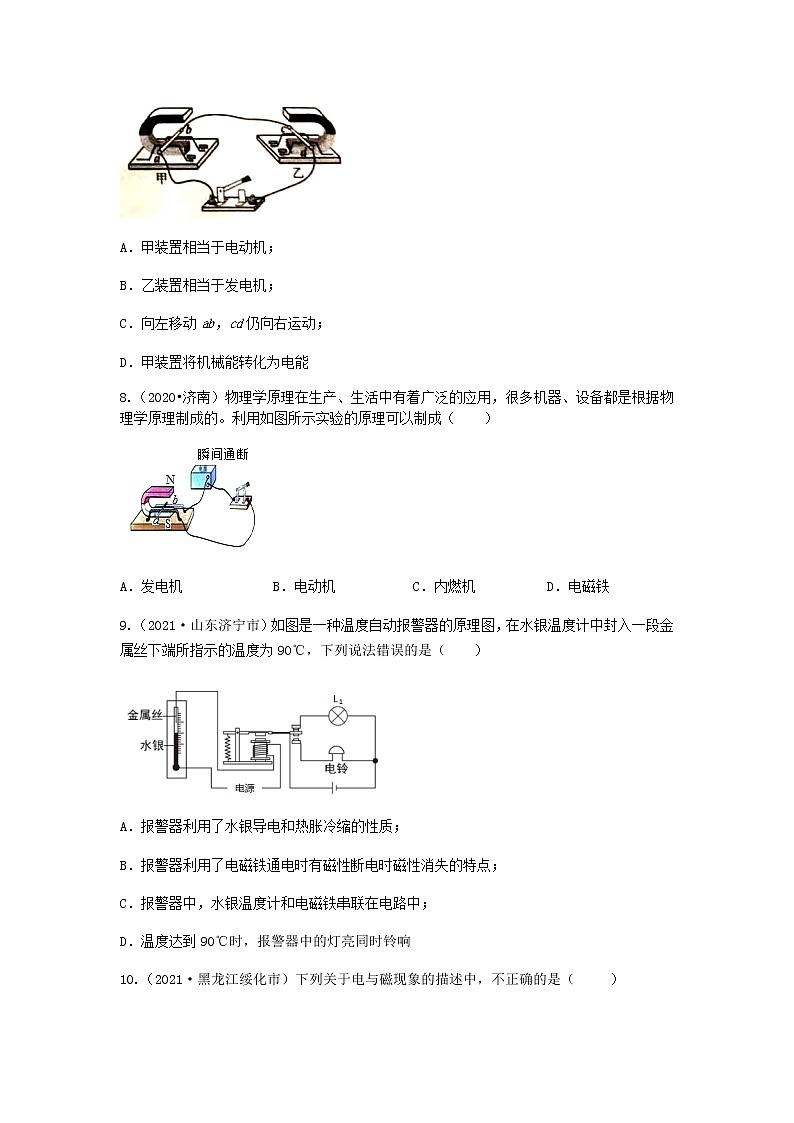

7.（2021·山东临沂市）甲、乙两个相同的装置分别由U型磁铁、导体棒和支架构成，导体棒ab和cd由导线连接，如图所示，闭合开关并向右移动ab，cd也会随之向右运动，关于此现象，下列判断正确的是（    ）

A．甲装置相当于电动机；

B．乙装置相当于发电机；

C．向左移动ab，cd仍向右运动；

D．甲装置将机械能转化为电能

8.（2020•济南）物理学原理在生产、生活中有着广泛的应用，很多机器、设备都是根据物理学原理制成的。利用如图所示实验的原理可以制成（　　）

A．发电机 B．电动机 C．内燃机 D．电磁铁

9.（2021·山东济宁市）如图是一种温度自动报警器的原理图，在水银温度计中封入一段金属丝下端所指示的温度为90℃，下列说法错误的是（    ）

A．报警器利用了水银导电和热胀冷缩的性质；

B．报警器利用了电磁铁通电时有磁性断电时磁性消失的特点；

C．报警器中，水银温度计和电磁铁串联在电路中；

D．温度达到90℃时，报警器中的灯亮同时铃响

10.（2021·黑龙江绥化市）下列关于电与磁现象的描述中，不正确的是（     ）

A．图甲所示条形磁体两端磁性最强；

B．图乙所示电流周围存在磁场；

C．图丙所示通电导线在磁场中受力；

D．图丁所示导线沿任意方向运动都会产生感应电流

填空题

11.（2020·天门）“指南针”是我国古代四大发明之一，利用指南针能辨别方向，是因为指南针受到了_____的作用，它的南极指向地理的_____方｡

12.（2021·四川攀枝花市）攀枝花市某学校研学小组在探究通电螺线管磁场的实验中，小磁针和螺线箮放置于同水平面内，螺线管为东西朝向，小磁针可在水平面内自由转动。开关S闭合后，小磁针的指向如图所示，则电源A端为______（选填“正”或“负”）极。当开关S断开时，小磁针N极将______（选填“不”、“向北”或“向南”）偏转。

13.（2021·四川凉山彝族自治州）扬声器与______的工作原理相同（选填“发电机”或“电动机”），______（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是______的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。

14.（2021·湖南岳阳市）如图是一款能发电的魔方充电器。转动魔方时，它能发电，其原理是_________（选填“电磁感应”或“磁场对电流的作用”）。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的_________（选填“电源”或“用电器”）。

15.（2021·湖南张家界市）如图是研究巨磁电阻（GMR电阻在磁场中急剧减小）特性的原理示意图，闭合开关S1、S2后，电磁铁右端为 ______极，滑片P向左滑动过程中，指示灯明显变 ______（选填“亮”或“暗”）。

作图题

16.（2021·海南中考真题）根据要求完成以下作图。如图乙所示，请用箭头标出A点的磁感线方向。

17.（2021·湖南怀化市）图丙为地磁场的示意图，请在括号内填上地磁的磁极和小磁针右下端的磁极（选填“N”或“S”）。

18.（2021·贵州中考真题）根据通电螺线管周围磁感线方向，在图中标明螺线管的N、S极和小磁针的N极（将小磁针的N极涂黑）

19.（2021·青海中考真题）如图所示，根据电源的正负极和小磁针的指向，在图中画出螺线管的绕线。

20.（2021·湖北恩施土家族苗族自治州）请根据图丙中小磁针静止时的指向，在括号内标出电源的正负极。
