2023中考物理专题二十六 电与磁

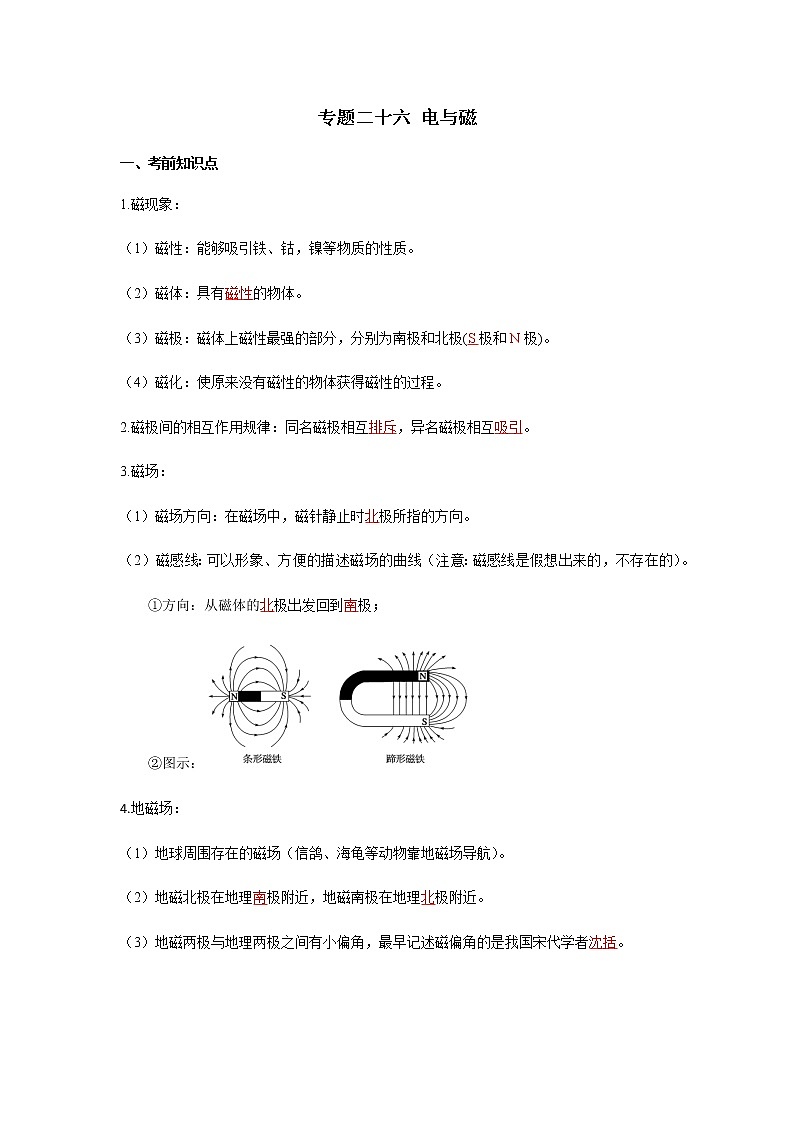

专题二十六 电与磁

一、考前知识点

1.磁现象：

（1）磁性：能够吸引铁、钴，镍等物质的性质。

（2）磁体：具有磁性的物体。

（3）磁极：磁体上磁性最强的部分，分别为南极和北极(S极和N极)。

（4）磁化：使原来没有磁性的物体获得磁性的过程。

2.磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引。

3.磁场：

（1）磁场方向：在磁场中，磁针静止时北极所指的方向。

（2）磁感线：可以形象、方便的描述磁场的曲线（注意：磁感线是假想出来的，不存在的）。

①方向：从磁体的北极出发回到南极；

②图示：

4.地磁场：

（1）地球周围存在的磁场（信鸽、海龟等动物靠地磁场导航）。

（2）地磁北极在地理南极附近，地磁南极在地理北极附近。

（3）地磁两极与地理两极之间有小偏角，最早记述磁偏角的是我国宋代学者沈括。

（4）图示：

5.电生磁：

（1）奥斯特实验：通电导线周围的周围存与电流方向有关的磁场，这种现象称为电流的磁效应；磁场方向跟电流方向有关。

（2）螺线管：把导线绕在圆筒上；方向外部磁场与条形磁体的磁场相似。

（3）安倍定则（右手螺旋定则）：右手握住螺线管，四指指向螺线管中的电流方向，则拇指所指的那端就是螺线管的北极。

（4）电磁铁：

①有电流通过时有磁性，没有电流时失去磁性。

②电磁铁磁性的决定因素：电流的强弱、线圈的匝数、有无铁芯。

6.电动机：

（1）工作原理：通电导体在磁场中受力的作用运动。

（2）能量转化：电能转化为机械能。

（3）图示：

7.磁生电：
（1）法拉第实验：由于闭合电路中的一部分导体在磁场中做切割磁感线运动而产生电流的现象；简称电磁感应现象。

（2）感应电流其电流方向的决定因素：①磁场方向；②导体切割磁感线的方向。

8.发电机：

（1）工作原理：电磁感应现象。

（2）能量转化：机械能转化为电能。

（3）图示：

二、中考真题

选择题

1.（2022·四川成都）闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（　　）

A．电磁铁 B．电热器 C．电动机 D．发电机

2.（2022·广东广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（　　）

A．甲 B．乙 C．丙 D．丁

3.（2022·四川遂宁）风能作为一种清洁的新能源，越来越受到世界各国的重视。风力发电已成为我国新能源战略的重要组成部分。下列选项中与风力发电机原理相同的是（　　）

A．B．C． D．

4.（2022·山西）人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（　　）

A．鱼形铁不能被磁体吸引 B．指南鱼周围存在磁感线

C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强

5.（2021·安徽）图示为直流电动机的工作原理图。线圈abcd处于向右的磁场中，两个铜半环E和F跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘；A和B是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿dcba流过线圈，dc边受到磁场的作用力向下，则（　　）

A．线圈在图示位置时，ab边受到磁场的作用力向下

B．线圈由图示位置转过180o时，电流沿dcda流过线圈

C．线圈由图示位置转过180°时，dc边受到磁场的作用力向下

D．线圈由图示位置转过180°时，ab边受到磁场的作用力向下

填空题

6.（2022·重庆）英国物理学家___________发现了电磁感应现象才有了发电设备供动车运行，动车停靠的站台设置有安全黄线，是避免因气体流速越大的地方压强越___________带来的安全隐患。

7.（2022·安徽）将小磁针放置在通电螺线管右侧，小磁针静止时，其极的指向如图所示。由此可知电流是从___________（选填“A”或“ B ”）端流入螺线管的。

8.（2021·重庆）如图所示，开关闭合后，闭合电路的一部分导体ab左右运动时电流计指针发生摆动，这是_______现象，利用这个原理可以制成_______（选填“发电机”或“电动机”）。

作图题

9.（2021·福建）如图，当闭合开关S后，用细线悬挂的条形磁体与通电螺线管相互吸引，请在图中虚线上标出磁感线的方向，并在括号内标出条形磁体左端的极性。

10.（2020·福建）通电螺线管的N、S极以及外部的一条磁感线如图。在图中标出磁感线的方向，并在括号中标出电源的正、负极。
