2023中考物理专题三十二 电学实验练习题

这是一份2023中考物理专题三十二 电学实验练习题，共6页。学案主要包含了探究电流与电压，测量定值电阻的阻值，测量小灯泡的电功率等内容，欢迎下载使用。

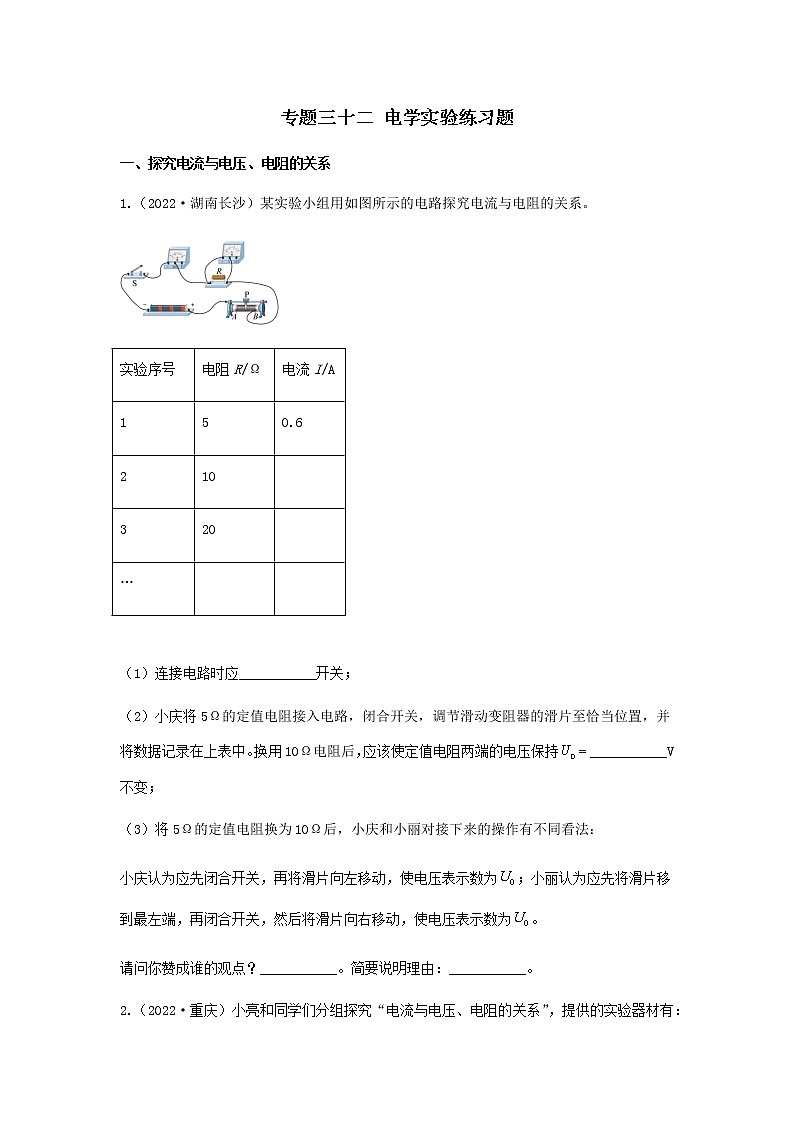

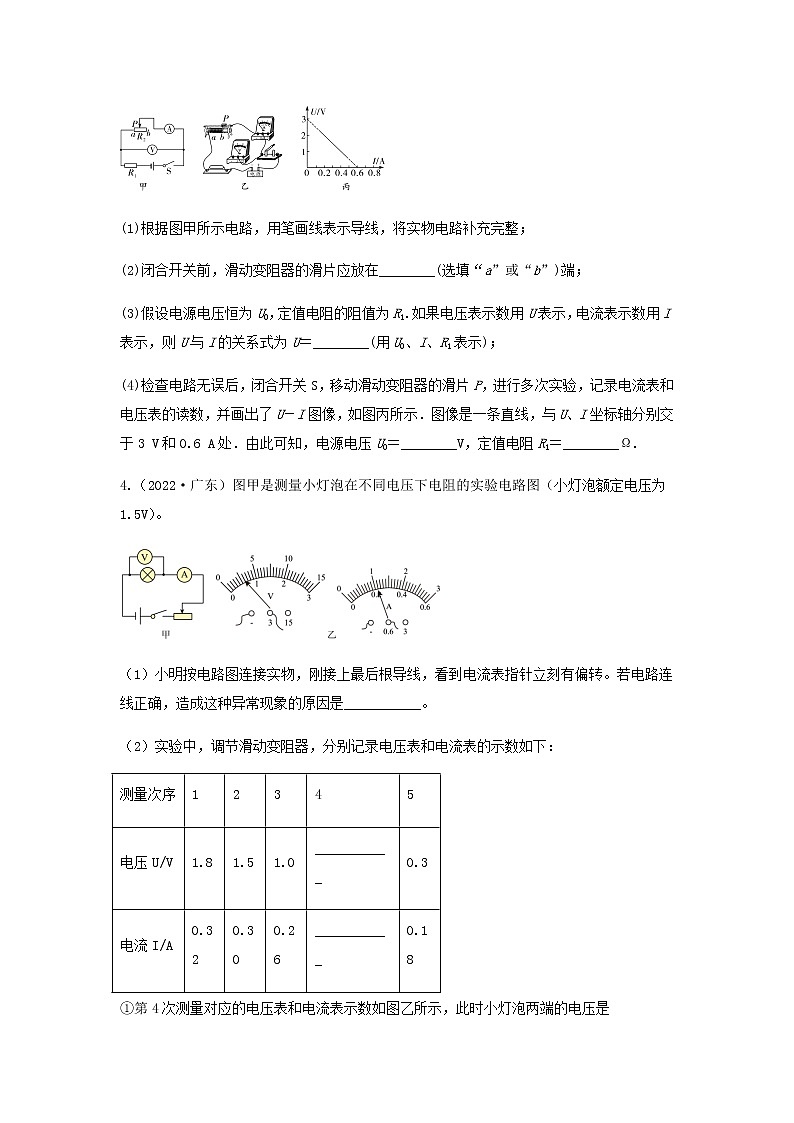

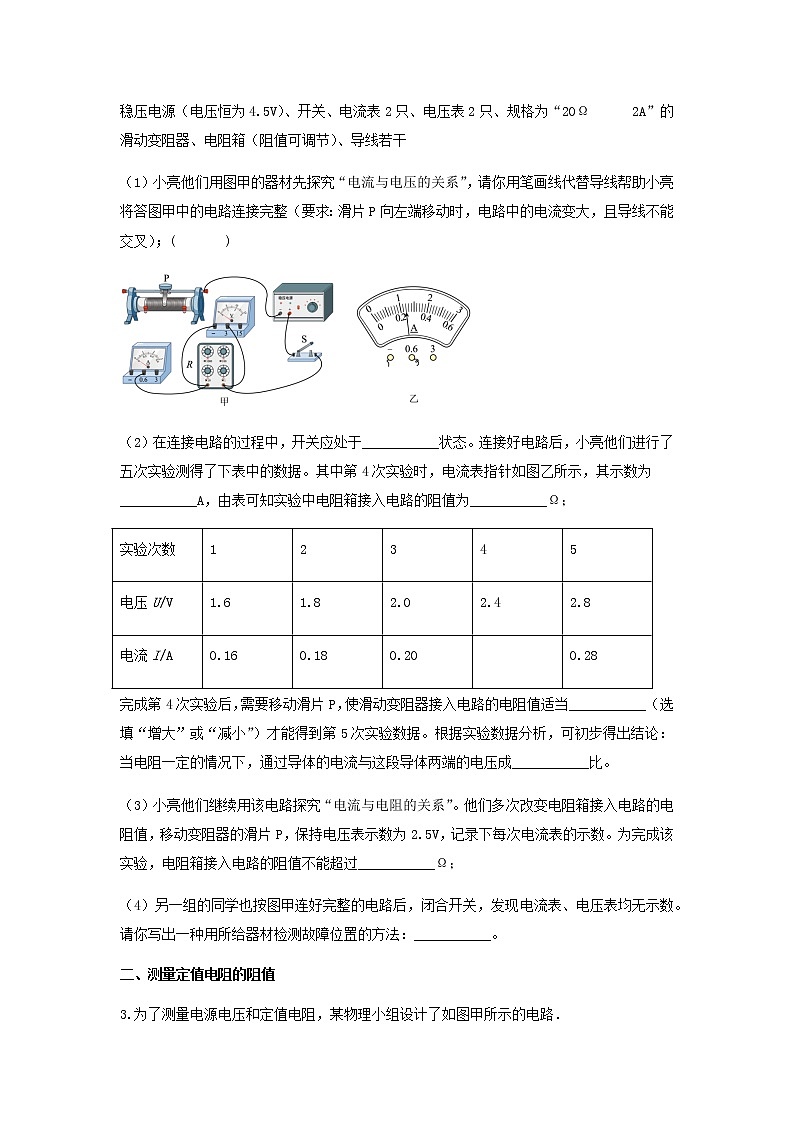

专题三十二 电学实验练习题一、探究电流与电压、电阻的关系1.（2022·湖南长沙）某实验小组用如图所示的电路探究电流与电阻的关系。实验序号电阻R/Ω电流I/A150.6210 320 …   （1）连接电路时应___________开关；（2）小庆将5Ω的定值电阻接入电路，闭合开关，调节滑动变阻器的滑片至恰当位置，并将数据记录在上表中。换用10Ω电阻后，应该使定值电阻两端的电压保持___________V不变；（3）将5Ω的定值电阻换为10Ω后，小庆和小丽对接下来的操作有不同看法：小庆认为应先闭合开关，再将滑片向左移动，使电压表示数为；小丽认为应先将滑片移到最左端，再闭合开关，然后将滑片向右移动，使电压表示数为。请问你赞成谁的观点？___________。简要说明理由：___________。2.（2022·重庆）小亮和同学们分组探究“电流与电压、电阻的关系”，提供的实验器材有：稳压电源（电压恒为4.5V）、开关、电流表2只、电压表2只、规格为“20Ω   2A”的滑动变阻器、电阻箱（阻值可调节）、导线若干（1）小亮他们用图甲的器材先探究“电流与电压的关系”，请你用笔画线代替导线帮助小亮将答图甲中的电路连接完整（要求：滑片P向左端移动时，电路中的电流变大，且导线不能交叉）；(       )（2）在连接电路的过程中，开关应处于___________状态。连接好电路后，小亮他们进行了五次实验测得了下表中的数据。其中第4次实验时，电流表指针如图乙所示，其示数为___________A，由表可知实验中电阻箱接入电路的阻值为___________Ω；实验次数12345电压U/V1.61.82.02.42.8电流I/A0.160.180.20 0.28完成第4次实验后，需要移动滑片P，使滑动变阻器接入电路的电阻值适当___________（选填“增大”或“减小”）才能得到第5次实验数据。根据实验数据分析，可初步得出结论：当电阻一定的情况下，通过导体的电流与这段导体两端的电压成___________比。（3）小亮他们继续用该电路探究“电流与电阻的关系”。他们多次改变电阻箱接入电路的电阻值，移动变阻器的滑片P，保持电压表示数为2.5V，记录下每次电流表的示数。为完成该实验，电阻箱接入电路的阻值不能超过___________Ω；（4）另一组的同学也按图甲连好完整的电路后，闭合开关，发现电流表、电压表均无示数。请你写出一种用所给器材检测故障位置的方法：___________。二、测量定值电阻的阻值3.为了测量电源电压和定值电阻，某物理小组设计了如图甲所示的电路．(1)根据图甲所示电路，用笔画线表示导线，将实物电路补充完整；(2)闭合开关前，滑动变阻器的滑片应放在________(选填“a”或“b”)端；(3)假设电源电压恒为U0，定值电阻的阻值为R1.如果电压表示数用U表示，电流表示数用I表示，则U与I的关系式为U＝________(用U0、I、R1表示)；(4)检查电路无误后，闭合开关S，移动滑动变阻器的滑片P，进行多次实验，记录电流表和电压表的读数，并画出了U－I图像，如图丙所示．图像是一条直线，与U、I坐标轴分别交于3 V和0.6 A处．由此可知，电源电压U0＝________V，定值电阻R1＝________Ω.4.（2022·广东）图甲是测量小灯泡在不同电压下电阻的实验电路图（小灯泡额定电压为1.5V）。（1）小明按电路图连接实物，刚接上最后根导线，看到电流表指针立刻有偏转。若电路连线正确，造成这种异常现象的原因是___________。（2）实验中，调节滑动变阻器，分别记录电压表和电流表的示数如下：测量次序12345电压U/V1.81.51.0___________0.3电流I/A0.320.300.26___________0.18①第4次测量对应的电压表和电流表示数如图乙所示，此时小灯泡两端的电压是___________V，通过它的电流是___________A。②小灯泡正常发光时的电阻是___________Ω。③第5次测量中，小灯泡不发光。小明断定是灯丝断了。这个判断是___________（选填“正确”或“错误”）的，理由是___________。5.小明用“伏安法”测量未知电阻R的阻值。（1）根据图甲的电路图，用笔画线代替导线，将图乙的实物图补充完整。要求滑动变阻器滑片向右滑动时它的电阻增大、电压表选择合适的量程；（        ）（2）闭合开关前要将滑动变阻器的滑片调到___________端；（3）电压表的示数为1.5V时，电流表的示数如图丙所示为___________A，可算出电阻R的阻值为___________Ω；（4）他接着移动滑动变阻器的滑片测出多组电压和电流的值，算出对应的电阻值及电阻的平均值，计算电阻的平均值的目的是___________；（5）测出电阻R的阻值后，小明还对标有2.5V的小灯泡的电阻进行了测量，他测量了多组数据，如下表所示次数12345电压U/V2.52.11.70.90.1电流I/A0.280.260.240.190.05电阻R/Ω8.938087.084.742.00小灯泡亮度亮度越来越暗小明发现5次测量的电阻值相差较大，和其他小组交流发现都存在类似情况，且小灯泡的电阻随电压减小而减小，亮度也变暗。同学们认为这种情况不是误差造成的，而是小灯泡电阻受__________影响；亮度越来越暗，是小灯泡两端电压越来越小，实际功率变_________的缘故。三、测量小灯泡的电功率6.在测量小灯泡的电功率时，电源电压为3 V，小灯泡上标有“2.5 V”字样．(1)在如图甲所示的电路中，闭合开关移动滑片，发现小灯泡不亮，电流表无示数，电压表有示数，原因是____________________，经分析有一根导线连接错误，请在连接错误的导线上打“×”，并补画出一根导线连接成正确的电路．(2)电路连接正确后，从滑动变阻器接入电路的最大阻值开始记录数据，得到小灯泡的I－U图像如图乙所示，则小灯泡的额定功率是________W．由图可知：小灯泡的实际功率随实际电压的增大而________，滑动变阻器的规格应选择________．A. 10 Ω　1 A　　B. 15 Ω　1 A　　C. 25 Ω　1 A　　D. 30 Ω　1 A(3)有同学认为利用该电路还可以探究出导体中电流和导体两端电压成正比，你认为这种说法________(选填“合理”或“不合理”)，理由是_________________________________．7.（2022·河南）在测量额定电压为2.5V小灯泡的电功率实验中，电源是三节新干电池。（1）请用笔画线代替导线，将图的电路连接完整；(    )（2）闭合开关前，滑动变阻器的滑片应置于___________（选填“左”或“右”）端；（3）闭合开关，移动滑片，当电压表的示数为___________ V时，小灯泡正常发光，读出电流表示数，可测得额定功率；（4）继续移动滑片，电压表示数如图所示，为___________ V，此时电流表示数为0.24 A，小灯泡的实际功率为___________W；为了研究小灯泡发光情况与电功率的关系，除了表中记录的电表示数和电功率，还需要增加记录的内容是___________ ；实验次数电压U/V电流I/A电功率P/ W12.50.26 2 0.24 32.80.28 （5）分析实验数据可以发现，小灯泡两端的电压越高，它的实际功率___________ ；（6）完成上述实验后，某小组设计了图所示的电路，用原来的电源和电压表测量原小灯泡的额定功率。方案如下：①把定值电阻R0接入电路，调节滑动变阻器使小灯泡正常发光；②保持滑片位置不变，将电压表改接在R0两端，读出电压表示数；③算出小灯泡的额定功率。现有阻值为5Ω、10Ω、20Ω的定值电阻，为了能测出小灯泡的额定功率，结合题中的数据分析，定值电阻R0应选___________Ω的。
