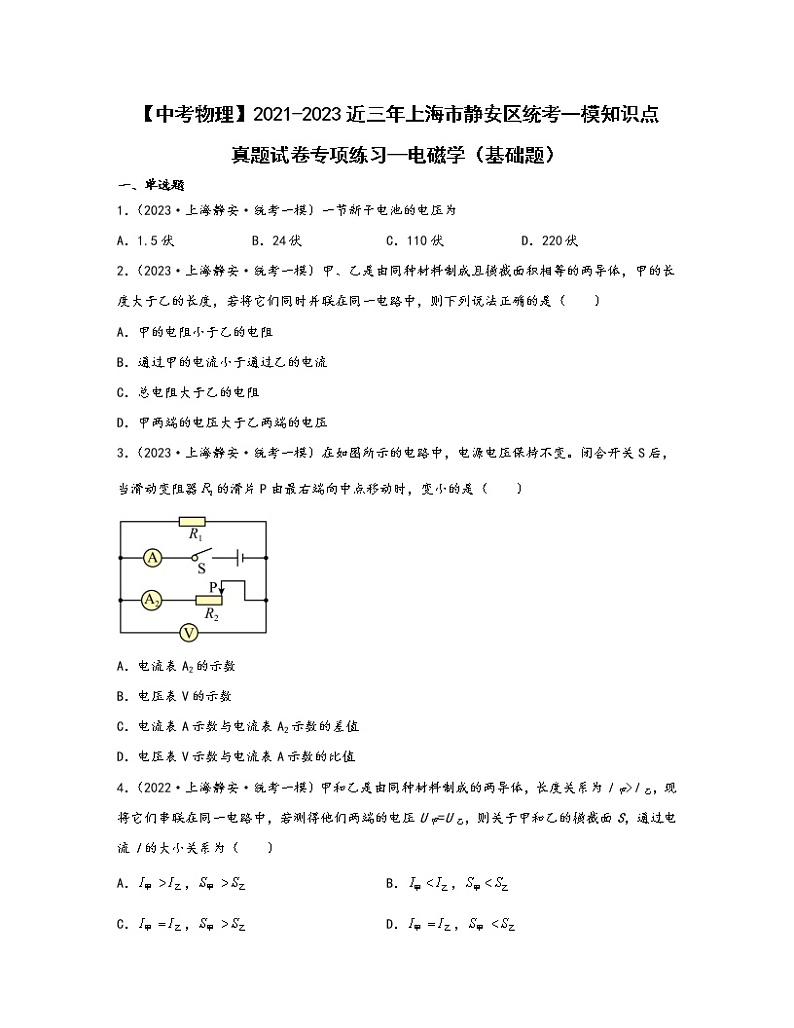

【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析

这是一份【中考物理】2021-2023近三年上海市静安区统考一模知识点真题专项练习—电磁学（基础题）含解析，共27页。试卷主要包含了单选题，填空题，综合题，作图题，计算题，实验题等内容，欢迎下载使用。
【中考物理】2021-2023近三年上海市静安区统考一模知识点
真题试卷专项练习—电磁学（基础题）
一、单选题
1．（2023·上海静安·统考一模）一节新干电池的电压为
A．1.5伏 B．24伏 C．110伏 D．220伏
2．（2023·上海静安·统考一模）甲、乙是由同种材料制成且横截面积相等的两导体，甲的长度大于乙的长度，若将它们同时并联在同一电路中，则下列说法正确的是（　　）
A．甲的电阻小于乙的电阻
B．通过甲的电流小于通过乙的电流
C．总电阻大于乙的电阻
D．甲两端的电压大于乙两端的电压
3．（2023·上海静安·统考一模）在如图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器的滑片P由最右端向中点移动时，变小的是（　　）

A．电流表A2的示数
B．电压表V的示数
C．电流表A示数与电流表A2示数的差值
D．电压表V示数与电流表A示数的比值
4．（2022·上海静安·统考一模）甲和乙是由同种材料制成的两导体，长度关系为l甲>l乙，现将它们串联在同一电路中，若测得他们两端的电压U甲=U乙，则关于甲和乙的横截面S，通过电流I的大小关系为（　　）
A．， B．，
C．， D．，

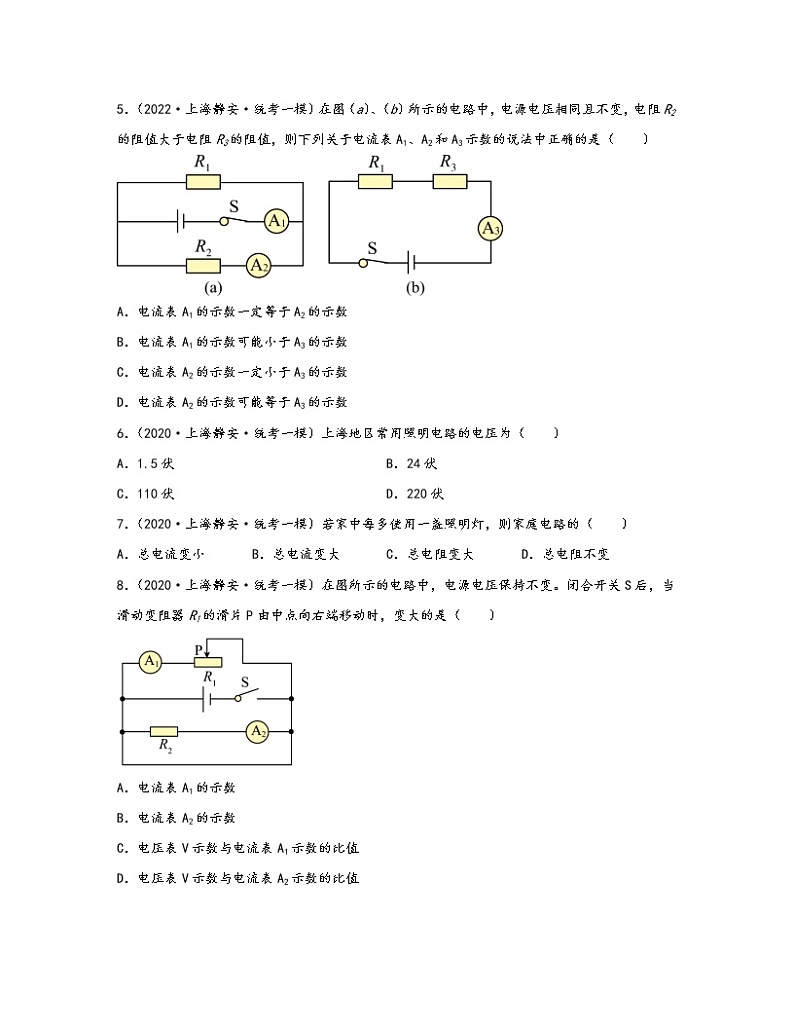

5．（2022·上海静安·统考一模）在图（a）、（b）所示的电路中，电源电压相同且不变，电阻R2的阻值大于电阻R3的阻值，则下列关于电流表A1、A2和A3示数的说法中正确的是（　　）

A．电流表A1的示数一定等于A2的示数
B．电流表A1的示数可能小于A3的示数
C．电流表A2的示数一定小于A3的示数
D．电流表A2的示数可能等于A3的示数
6．（2020·上海静安·统考一模）上海地区常用照明电路的电压为（　　）
A．1.5伏 B．24伏
C．110伏 D．220伏
7．（2020·上海静安·统考一模）若家中每多使用一盏照明灯，则家庭电路的（　　）
A．总电流变小 B．总电流变大 C．总电阻变大 D．总电阻不变
8．（2020·上海静安·统考一模）在图所示的电路中，电源电压保持不变。闭合开关S后，当滑动变阻器R1的滑片P由中点向右端移动时，变大的是（　　）

A．电流表A1的示数
B．电流表A2的示数
C．电压表V示数与电流表A1示数的比值
D．电压表V示数与电流表A2示数的比值

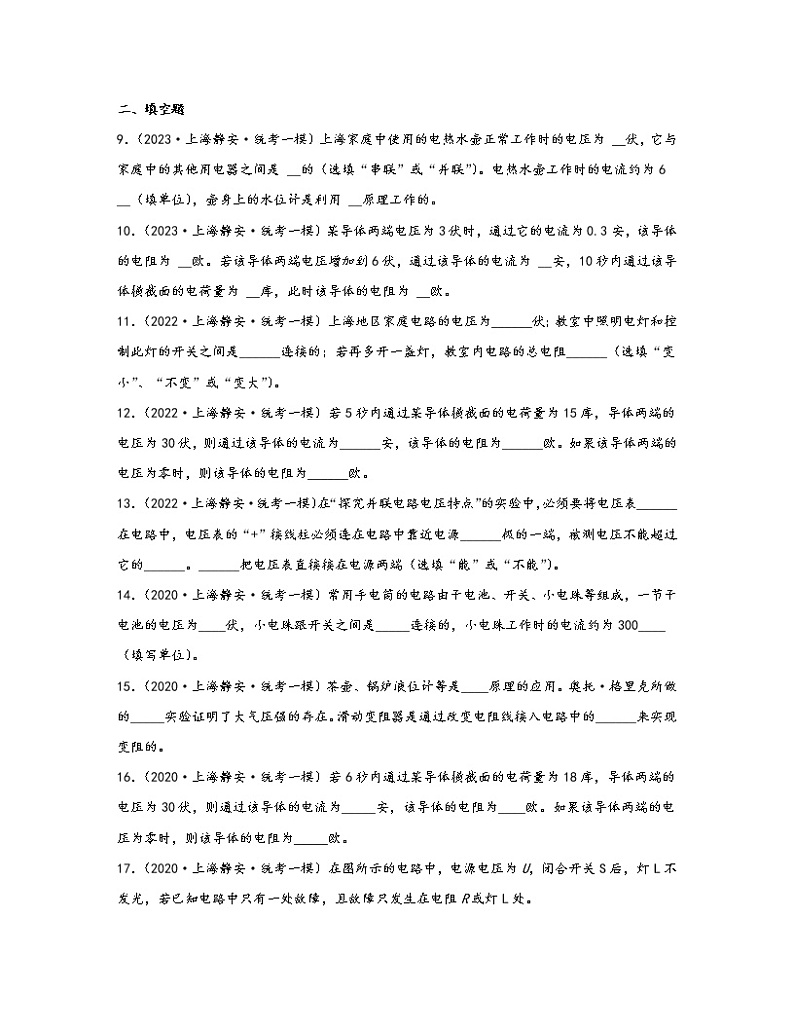

二、填空题
9．（2023·上海静安·统考一模）上海家庭中使用的电热水壶正常工作时的电压为 __伏，它与家庭中的其他用电器之间是 __的（选填“串联”或“并联”）。电热水壶工作时的电流约为6 __（填单位），壶身上的水位计是利用 __原理工作的。
10．（2023·上海静安·统考一模）某导体两端电压为3伏时，通过它的电流为0.3安，该导体的电阻为 __欧。若该导体两端电压增加到6伏，通过该导体的电流为 __安，10秒内通过该导体横截面的电荷量为 __库，此时该导体的电阻为 __欧。
11．（2022·上海静安·统考一模）上海地区家庭电路的电压为______伏；教室中照明电灯和控制此灯的开关之间是______连接的；若再多开一盏灯，教室内电路的总电阻______（选填“变小”、“不变”或“变大”）。
12．（2022·上海静安·统考一模）若5秒内通过某导体横截面的电荷量为15库，导体两端的电压为30伏，则通过该导体的电流为______安，该导体的电阻为______欧。如果该导体两端的电压为零时，则该导体的电阻为______欧。
13．（2022·上海静安·统考一模）在“探究并联电路电压特点”的实验中，必须要将电压表______在电路中，电压表的“+”接线柱必须连在电路中靠近电源______极的一端，被测电压不能超过它的______。______把电压表直接接在电源两端（选填“能”或“不能”）。
14．（2020·上海静安·统考一模）常用手电筒的电路由干电池、开关、小电珠等组成，一节干电池的电压为____伏，小电珠跟开关之间是_____连接的，小电珠工作时的电流约为300____（填写单位）。
15．（2020·上海静安·统考一模）茶壶、锅炉液位计等是____原理的应用。奥托·格里克所做的_____实验证明了大气压强的存在。滑动变阻器是通过改变电阻线接入电路中的______来实现变阻的。
16．（2020·上海静安·统考一模）若6秒内通过某导体横截面的电荷量为18库，导体两端的电压为30伏，则通过该导体的电流为_____安，该导体的电阻为____欧。如果该导体两端的电压为零时，则该导体的电阻为_____欧。
17．（2020·上海静安·统考一模）在图所示的电路中，电源电压为U，闭合开关S后，灯L不发光，若已知电路中只有一处故障，且故障只发生在电阻R或灯L处。

(1) 开关S断开时，电压表V1的示数可能为_____。
(2) 开关S闭合后，若电压表V1的示数为U，请写出电压表V2的示数及相对应的故障_____。

三、综合题
18．（2023·上海静安·统考一模）在如图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中只存在一处故障，且故障只发生在电阻R1或R2上。
（1）开关S断开时，电压表V的示数可能为______；
（2）开关S由断开到闭合，电流表A的示数不变，请写出开关S闭合后，电流表A与电压表V的示数及相对应的故障______、 ______。

19．（2022·上海静安·统考一模）在图所示的电路中，电源电压为U0，电阻R1、R2的阻值均为R0。现电路中只存在一处故障，且故障只发生在电阻R1、R2上。

（1）开关S闭合时，电流表A的示数可能为______。
（2）开关S由断开到闭合，至少有一个电表的示数发生变化，请写出电压表V与电流表A的示数及相对应的故障。______

四、作图题
20．（2023·上海静安·统考一模）在如图电路中缺少一根导线，请按要求用笔画线代替导线完成电路连接。要求：闭合开关S后，向右移动变阻器的滑片时，电流表的示数变小。

21．（2022·上海静安·统考一模）在图中的里填上适当的电表符号，使之成为正确的电路图。

22．（2022·上海静安·统考一模）在图所示的电路中，有两根导线尚未连接，请用笔线代替导线补上。要求：闭合开关S，向左移动滑动变阻器的滑片，电压表示数变小。

23．（2020·上海静安·统考一模）在图电路中的〇处填入电表符号，使之成为正确的电路。
( )

24．（2020·上海静安·统考一模）在图电路中缺少一根导线，请按要求用笔线代替导线完成电路连接。要求：
①闭合开关S后，小灯泡L发光；
②向右移动变阻器的滑片P时，电流表的示数变小，且灯L亮度改变。
( )


五、计算题
25．（2023·上海静安·统考一模）在如图所示的电路中，电源电压为6伏，电阻的阻值为15欧。
（1）求电流表A2的示数；
（2）闭合开关S后，某个电流表的示数为0.6安，求电阻的阻值。

26．（2023·上海静安·统考一模）在如图所示的电路中，电源电压为15伏，电阻的阻值为10欧，闭合开关S，移动滑动变阻器的滑片P至某位置时，电压表V示数为9伏。
（1）求此时电阻两端的电压；
（2）求此时滑动变阻器连入电路的阻值；
（3）移动滑动变阻器的滑片P，电流表A的示数变化范围为0.5安安，求滑动变阻器的规格。

27．（2022·上海静安·统考一模）如图所示电路中，闭合开关S时，电流表A1的示数为0.8安，电阻R2为10欧，电阻R1为15欧，求：
（1）电源电压U。
（2）电流表A的示数I。

28．（2022·上海静安·统考一模）在图所示的电路中，电源电压为6V，电阻R1的阻值为10Ω，滑动变阻器上标有“20Ω 1A”的字样。闭合开关S后，电路中的电流为0.5 A。
①求此时电阻R1两端的电压U1。
②若电压表仅选用“0～3 V”量程，在电路元件不被损坏的条件下，求滑动变阻器R2接入电路中的阻值变化范围。

29．（2020·上海静安·统考一模）在图所示的电路中，电源电压为6V，电阻R1为5Ω。闭合开关S时，电流表A的示数为2.0A，求：

(1) 电流表A1的示数I1。
(2) 通过电阻R2的电流I2。

六、实验题
30．（2023·上海静安·统考一模）某小组同学在做“用电流表测电流”实验中，按图1用电流表分别测量了流入的电流（A点）和流出的电流（B点），其实验数据如表一所示。接着，他们串联一个电阻在电路中，如图2所示，开始研究串联电路的电流特点。
表一
（安）
（安）
0.4
0.4

表二
（安）
（安）
（安）
0.1
0.1
0.1


（1）请你根据图1的实验及表一中的实验数据猜想图2所示的串联电路中通过A点、点和点的电流可能存在的关系，并说明理由 __；
（2）实验中，该小组同学利用电流表分别测量了图2电路中A点、点、点的电流，实验数据记录在表二中，并根据该实验记录得出了串联电路的电流特点。你认为该小组同学的实验方案是否需要改进。若需要，请简要说明改进的方法；若不需要，请说明理由 __。
31．（2022·上海静安·统考一模）小华和小王做“用电流表、电压表测电阻”实验，现有干电池若干节可选（即电源电压为1.5伏的整数倍）、待测电阻Rx、电流表、电压表（只有0～3伏档完好）、滑动变阻器（标有“10欧  2安”字样）、开关以及导线若干。他们连接电路，实验步骤正确，闭合开关时观察到电表的示数如图（a）（b）所示，移动滑片P，发现电流表的示数变大，电压表示数超出了量程。他们经过思考后，各自提出了解决方案，并分别继续实验。小华的方案是改变电压表的位置，他重新连接电路后正确操作并完成实验。小王按自己所提的方案，重新实验正确操作，闭合开关时观察到电表的示数分别为0.22安和2.3伏。

①根据图所示，此时待测电阻Rx的阻值为______欧。（保留一位小数）
②根据相关信息，画出小王的实验电路，并写出其所用电源的电压。__________，______________
③小华实验中测得待测电阻最大电流为0.58安，则此时电压表示数为______伏。
32．（2020·上海静安·统考一模）在“用电流表测电流”实验中，连接电路时，开关应___，电流表应_____在待测电路中（选填“串联”或“并联”），并使电流从电流表_____接线柱流入。
33．（2020·上海静安·统考一模）小华同学做“用电流表、电压表测电阻”实验，实验所用电源电压保持不变，其他器材齐全且完好。他正确串联电源、待测电阻、电流表、开关后，将电压表并联在电路中，然后闭合开关，观察到电压表的指针位置如图（a）所示，当他记录示数后准备继续实验时，却发现无法再次实验。经过思考后，小华调整电路重新测电阻。他移动变阻器的滑片，依次进行了三次实验，其操作、步骤以及数据观察、记录均正确。第1次实验为闭合开关时，所观察到两电表的示数如图（b）（c）所示；第2次实验时观察到两电表的示数为5.5伏、0.36安；第3次实验时，所观察到电压表的示数跟图（a）所示一致。

请根据相关信息完成下列各题：
(1)小华第2次实验时，所测得的待测电阻为 _______ Ω。（保留一位小数）
(2)小华第3次实验时所观察到电压表的示数，跟图（a）所示一致，原因是 _________ 。
(3)求本实验所用滑动变阻器的最大电阻值。 __________________ （第③小题需写出简要的计算过程及理由）
34．（2020·上海静安·统考一模）小红、小明和小华在知道电压是形成电流的原因后，进一步研究通过导体中的电流与导体两端电压的关系。他们选用了由同种材料制成、长度和横截面积不同的三个导体甲、乙、丙和电压可变的电源等器材进行实验。他们各自实验，将所用的导体接入图所示电路的A、B间后，改变导体两端的电压进行多次实验并记录实验数据。实验完成，三位同学汇总实验数据，即表一、表二和表三所示，并对这些数据进行了分析。
表一 甲导体
实验序号
电压（伏）
电流（安）
1
3.0
0.3
2
6.0
0.6
3
9.0
0.9

表二 乙导体
实验序号
电压（伏）
电流（安）
4
1.5
0.1
5
3.0
0.2
6
6.0
0.4

表三 丙导体
实验序号
电压（伏）
电流（安）
7
4.5
0.3
8
7.5
0.5
9
9.0
0.6


① （a）分析比较实验序号1和2和3（或4和5和6或7和8和9）中电流与电压的倍数关系，可初步得出的结论是：同一导体，__________；
（b）分析比较实验序号1和5（或2和6或3和9）中电压相等时电流的关系，可初步得出的结论是：电压相等时， ______________；
② 三位同学进一步分析比较各表中“电压与电流的比值”后，一致认为：同一导体，“电压与电流的比值”相等；不同导体，“电压与电流的比值”可能相等，也可能不相等；
表四 导体的长度、横截面积
导体
长度
横截面积
甲
L
S
乙
L
S
丙
L
S

请你在分析实验数据的基础上，写出“不同导体，‘电压与电流的比值’可能相等，也可能不相等”的依据；_____________；
③ 他们经过思考，认为：导体的“电压与电流的比值”，跟电压、电流的大小无关，而可能跟导体的本身有关。于是他们整理了实验所用导体的长度、横截面积的关系并记录在表四中；根据表四的数据以及相关信息：
（a）同种材料制成的不同导体，“电压与电流的比值”可能跟导体的__________有关；
（b）同种材料制成的不同导体，“电压与电流的比值”相等的条件可能是___________。

答案：
1．A
【详解】一节新干电池的电压为1.5V．故A正确，BCD错误．
2．B
【详解】ABD．甲、乙两导体并联在电路中，根据并联电路电压的规律可知，甲、乙两端的电压相等，因为甲、乙是由同种材料制成且横截等，甲的长度大于乙的长度，则甲的电阻大于乙的电阻，根据可知，通过甲的电流小于通过乙的电流，故AD错误，B正确；
C．根据电阻的并联特点可知电阻并联相当于增加导体的横截面积，所以总电阻小于任意一个电阻，即小于乙的电阻，故C错误。
故选B。
3．D
【详解】B．由电路图可知，与并联，电流表测干路电流，电流表测支路的电流，电压表测量电源的电压；由于电源电压不变，移动滑片时，电压表V示数保持不变，故B不符合题意；
AC．因并联电路中各支路独立工作、互不影响，所以滑片移动时通过支路的电流不变；闭合开关，当滑动变阻器的滑片P由最右端向中间移动时，滑动变阻器接入电路中的电阻变小，根据可知，通过滑动变阻器的电流变大，电流表A2的示数变大， 根据并联电路的电流关系可知，干路中的电流变大，即电流表示数变大；电流表示数与电流表A2示数的差值为通过定值电阻的电流，所以电流表示数与电流表A2示数的差值不变，故AC不符合题意；
D．由于电压表V的示数不变，电流表示数变大，所以电压表V示数与电流表示数的比值变小，故D符合题意。
故选D。
4．C
【详解】AB．甲、乙两导体串联在电路中，根据串联电路中电流处处相等可知，无论两导体的电阻大小是否相等，通过甲乙的电流是相等的，即
I甲=I乙
故AB不符合题意；
CD．甲乙两端的电压
U甲=U乙
通过甲乙的电流是相等的，由可知甲乙导体的电阻相等，导体的材料、长度相同时，横截面积越小时电阻越大；导体的材料、横截面积相同时，长度越小时电阻越小；若
S甲＞S乙，l甲>l乙
可能
R甲=R乙
若
S甲＜S乙，l甲＞l乙
则
R甲＞R乙
故C符合题意，D不符合题意。
故选C。
5．D
【详解】A．闭合开关S后，由（a）电路图可知，电路为R1与R2的并联电路，电流表A1测干路电流，电流表A2测通过R2支路的电流，根据并联电路中电流的规律，电流表A1的示数一定大于A2的示数，故A错误；
B．电流表A1示数

由（b）电路图可知，R1与R3串联，电流表A3测电路电流，电流表A3示数

因为
＜R1＜R1＋R3
所以，电流表A1的示数一定大于A3的示数，故B错误；
CD．电流表A2示数

因为R2的阻值大于电阻R3，所以R1＋R3与R2的大小无法比较，所以电流表A2的示数可能大于、等于或小于A3的示数。故C错误，D正确。
故选D。
6．D
【详解】我国常用的照明电路的电压为220V，故ABC不符合题意，D符合题意。
故选D。
7．B
【详解】AB．家庭电路中各用电器之间的连接方式为并联，且家庭电路的电压为220V不变，因并联电路中各支路独立工作、互不影响，且干路电流等于各支路电流之和，所以，家中每多使用一盏照明灯，干路的总电流会变大，故A不符合题意、B符合题意；
CD．由I=可知， 电路的总电阻变小，故CD不符合题意。
故选B。
8．C
【详解】由电路图可知，两电阻并联，电压表测电源电压，电流表A2测的电流，电流表A1测的电流。
A．当滑动变阻器的滑片P由中点向右端移动时，变阻器连入电路的电阻变大，由可知，该支路的电流变小，即A1示数变小，A不符合题意；
B．由并联电路各支路互不影响可知，通过的电流不变，即A2示数不变，B不符合题意；
C．由可知，电压表V示数与电流表A1示数的比值即为连入电路的电阻，所以这个比值变大，故C符合题意；
D．电流表V示数与电流表A2示数的比值即的电阻，保持不变，故D不符合题意。
故选C。
9．     220     并联     A     连通器
【详解】[1]我国家庭电路的电压为220V，上海家庭中使用的电热水壶正常工作时的电压为220伏。
[2]家庭电路中，各用电器的工作互不影响，并联连接，所以 电热水壶与家庭中的其他用电器之间是并联的。
[3]电热水壶电功率约1200W，则电热水壶工作时的电流为

故电热水壶工作时的电流约为6A。
[4]壶身上的水位计与壶身的下端连通，上端开口，是利用连通器原理工作的。
10．     10     0.6     6     10
【详解】[1]由可得，导体的电阻

[2]因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，所以，若该导体两端电压增加到6伏，该导体的电阻仍为不变；通过该导体的电流为

[3]由可得，通过该导体横截面的电荷量

[4]电阻是导体的一种性质，只与导体的材料、长度的横截面积有关，整个过程中，这些因素不变，所以该导体的电阻不变，为10Ω。
11．     220     串联     变小
【详解】[1]我国家庭电路的电压为220V，故上海地区家庭电路的电压为220V。
[2]开关控制照明灯，故开关与照明灯串联。
[3]教室中照明电路的电压也为220V；因为教室里装有多盏灯是并联连接，由于并联电路中干路电流等于各支路电流之和，支路越多，总电流会变大，总电压不变，由欧姆定律可知总电阻会变小。
12．     3     10     10
【详解】[1] 5秒内通过某导体横截面的电荷量为15库，电流为

[2]导体的电阻为

[3]导体电阻与材料、长度、横截面积有关，当导体两端电压为0时，电阻不变，为10欧。
13．     并联     正     量程     能
【详解】[1][2][3]电压表的使用注意事项：电压表应并联在电路中，需控制电流正进负出，即电压表的“+”接线柱靠近电源正极，测量电压时，所测电压不能超过电压表的量程。
[4]电压表直接接电源两端时，可以测电源电压，因此能直接接电源两极。
14．     1.5     串联     毫安
【详解】[1][2]由常见的电压可知，一节干电池的电压为1.5V；开关控制小灯珠，小电珠跟开关之间是串联连接的。
[3]小电珠工作时的电阻约为10Ω，常用手电筒的电源由两节干电池串联组成，则小电珠两端电压为3V，工作时的电流约为
I==0.3A=300mA
15．     连通器     马德堡半球     长度
【详解】[1]连通器的特点：上端开口下端连通的容器，茶壶、锅炉液位计是利用连通器的原理制成的。
[2]马德堡半球实验有力的证明了大气压的存在。
[3]滑动变阻器的使用原理是通过改变连入电路中的电阻线的长度来改变电阻的大小。
16．     3     10     10
【详解】[1]通过该导体的电流
I==3A
[2]该导体的电阻
R==10Ω
[3]电阻是导体本身的一种性质，它的大小与加在它两端的电压大小无关，所以如果该导体两端的电压为零时，则该导体的电阻仍为10Ω。
17．     零或U；     电压表V2的示数为U，灯L短路或电阻断路
【详解】(1)[1]由电路图知道，闭合开关，灯泡和电阻串联，电压表V1 和V2 测量R两端电压，灯泡不发光，可能是灯泡断路或短路，或者是电阻断路；所以，当开关S断开时，若灯泡短路，则电压表V1 的示数为U；若灯泡断路，则电压表V1 的示数为0。
(2)[2]开关S闭合后，若电压表V1 的示数为U，则电压表V1测的是电源电压，此时电压表V1的两接线柱与电源是接通的，所以，不可能出现灯泡断路的现象，也不可能出现R短路的现象；
若电阻断路，则电压表V2测量的是电源电压，示数为U；若灯泡短路，则电压表V2 测量的是电源电压，示数为U。
18．     0或U0     ，U0     R1短路
【详解】（1）[1]当开关S断开时，电路为电阻R1、R2的串联电路，电压表测量R2两端的电压。若R1短路时，电路为只有R2的简单电路，电压表测量电源两端的电压，示数为U0；若R1断路时，电路断路，此时电压表示数为0；若R2短路时，电压表测量被短路部分的电压，示数为0；若R2断路时，电压表、电流表与R1串联接在电源两端，电压表测电源电压，所以电压表示数为U0；综上所述，开关断开时，电压表的示数可能为0或U0。
（2）[2][3]开关S由断开到闭合，电流表A的示数不变，表明电路中的电阻不变，由此可知R1短路；电压表直接接在电源两端，所以电压表的示数为U0，根据欧姆定律，电路中的电流即电流表的示数为

19．     0或     见解析
【详解】（1）[1]电路故障应是R1、R2短路或断路，当开关S闭合时，
①若R1短路时，则R2、电流表、电源构成通路，由欧姆定律知道，电路的电流

若R1断路时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电压表串联在电路中，电流表示数为0；
②若R2短路时，R1、电流表、电源构成通路，电压表电源两端的电压，电路中电流为

若R2断路时，电压表和电源不能构成通路，电流表示数等于0。
综上所述，开关S闭合时，电流表A的示数可能为0或。
（2）[2] ①若R1短路，开关S断开时，电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，由于电压表串联在电路中，电流表示数为0；开关S闭合时，则电压表测量导线两端的电压，示数等于0；电流表示数

两表的示数都发生变化，符合题意；
若R1断路时，无论开关S断开还是闭合，都是电压表、R2、电流表、电源构成通路，电压表示数等于电源电压U0，电流表示数为0，即电压表和电流表的示数不发生变化，不符合题意；
②若R2短路时，开关S断开时，电压表、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，电流表示数为0；开关S闭合时，R1、电流表与电源串联构成通路，电压表显示电源两端的电压，示数U0，不发生变化；电路中电流为

即只有电流表的示数发生变化，符合题意；
若R2断路时，开关S断开时，电压表和电源不能构成通路，电流表、电压表的示数都等于0；开关S闭合时，电压表和电源仍不能构成通路，两表示数仍都等于0，不发生变化，即不符合题意。
综上所述，故障有两种情况，一是R1短路，电压表示数由U0，变为0；电流表示数由0变为；二是R2短路时，电压表示数不变，电流表示数由0变为。
20．
【详解】根据题意可知，闭合开关后，向右移动变阻器的滑片P时，电流表的示数变小，根据欧姆定律可知，电路中的总电阻变大，滑动变阻器接入电路中的电阻变大，所以滑动变阻器应接左下接线柱，如图所示：

21．
【详解】电压表需并联在电路中，电流表需串联在电路中，电流表A1测R1电流，A2测总电流，电压表测电源电压，如图所示：

22．
【详解】根据题意，向左端移动滑动变阻器的滑片P时电压表示数变小，且只有两根导线尚未连接，说明电压表与灯泡并联，灯泡与变阻器串联；根据串联分压可知，向左端移动滑动变阻器的滑片P时其接入的电阻变大；如图所示：

23．
【详解】电流表与被测电路串联，电压表与被测电路并联；由图可知，最上边的1中电表与电源并联，所以是电压表；左边的2中电表与灯泡串联，是电流表；3中电表与电阻并联，为电压表，如图所示：

24．
【详解】向右移动变阻器的滑片P时，电流表的示数变小，且灯L亮度改变，说明滑动变阻器和灯泡串联，且滑片右移时接入电路中的电阻变大，则变阻器的左下方接线柱必须接入电路中，如下图所示：

25．（1）0.4A；（2）
【详解】解：（1）由电路图可知，开关处于断开时，只有电阻连入电路，电流表A2测量通过电阻的电流。则电流表A2的示数

（2）闭合开关后，、并联，电流表测干路电流；根据并联电路各用电器互不影响可知通过电阻的电流不变，即电流表A2示数不变，所以，某个电流表的示数为0.6安，即干路上的电流表的示数为0.6A，根据并联电路中干路电流等于各支路电流之和可知通过电阻的电流为
I1=I-I2=0.6A-0.4A=0.2A
根据欧姆定律可得，的阻值

答：（1）电流表A2的示数为0.4A；
（2）电阻的阻值为。
26．（1）6V；（2）；（3）20Ω，1A
【详解】解：（1）由电路图可知，电阻与滑动变阻器串联，电流表测量电路中的电流，电压表测量两端的电压。因为串联电路两端的电压等于各部分电路两端的电压之和，所以此时两端的电压为

（2）根欧姆定律可知通过的电流为

因为串联电路中各处的电流相等，所以通过的电流为

滑动变阻器接入电路的阻值为

（3）当接入电路的阻值最大时，电路中的电流最小，因为串联电路的总电阻等于各串联电阻之和，此时总电阻

滑动变阻器接入电路的阻值为

电路允许的最大电流为，故滑动变阻器的规格为“，”。
答：（1）此时电阻两端的电压为；
（2）此时滑动变阻器连入电路的阻值为；
（3）滑动变阻器的规格为“，”。
27．（1）12V；（2）2A。
【详解】解：（1）由图可知，两个电阻并联，电流表A1测量通过R1的电流，电流表A测量干路中的电流，电源电压
U=U1=I1R1=0.8×15Ω=12V
（2）由并联电路电压的规律可知R2两端的电压
U2=U=12V
通过R2的电流

电流表A的示数
I=I1+I2=0.8A+1.2A=2A
答：（1）电源电压是12V；
（2）电流表A的示数是2A。
28．①5V；②1～10Ω
【详解】解：①根据欧姆定律知道电阻R1两端的电压为
U1 =IR1 =0.5A×10Ω=5V
②由题意知道不损坏电路元件时的最大电流为1A，由欧姆定律可得电路最小总电阻为

由图知道电阻R1和滑动变阻器串联，根据串联电路的电阻特点可得，滑动变阻器R2接入电路的最小阻值为
R2min =R总-R1 =6Ω-5Ω=1Ω
由题意知电压表的最大示数为3V，根据串联分压的原理，滑动变阻器R2的最大阻值为

滑动变阻器R2接入电路中的阻值变化范围为1～10Ω。
答：电阻R1两端的电压U1为5V；
②若电压表仅选用“0～3 V”量程，在电路元件不被损坏的条件下，求滑动变阻器R2接入电路中的阻值变化范围为1～10Ω。
29．(1)1.2A；(2)0.8A
【详解】(1) 电流表A1的示数

(2) 通过电阻R2的电流

答：(1) 电流表A1的示数1.2A；
(2) 通过电阻R2的电流0.8A。
30．     见解析     需要，更换不同的电阻多测几组数据
【详解】（1）[1]由表一中可知

即通过电路的各点的电流相等，而串联电路中电流只有一条路径，所以可以猜想，图2所示的串联电路中通过A点、点和点的电流可能相等。
（2）[2]该实验中只做了一次实验，根据一组实验数据得出的结论具有片面性，不具有普遍性，故需要改进，改进的方法是更换不同的电阻，多测几组数据。
31．     10.0          6V     0
【详解】①[1]他们连接电路，实验步骤正确，闭合开关时观察到电表的示数如图（a）（b）所示，移动滑片P，发现电流表的示数变大，电压表示数超出了量程。说明用电流表、电压表测电阻的实验中，电压表与电阻并联，电流表与电阻串联，变阻器串联在电路中，如下所示

（a）电压表选用小量程，分度值为，示数为；（b）电流表选用小量程，分度值为，电流为，由欧姆定律，此时待测电阻Rx的阻值

②[2][3]实验中，他正确连接电路，实验步骤正确，即闭合开关前，变阻器连入电路的电阻最大为，由欧姆定律，变阻器的电压为

由串联电路电压的规律，电源电压为

小华调整电路的原因是：电压表已经接近满偏，且大量程损坏，继续移动滑动变阻器滑片会使电压表烧，由串联电路电压的规律，当电压表满偏时断开开关，将电压表接到滑动变阻器两端；实验中测得待测电阻最大电流为时，滑动变阻器接入电路电阻为所以滑动变阻器的电压为。
32．     断开     串联     +
【详解】[1]连接电路时，为了安全，开关应该断开。
[2][3]电流表内阻非常小，相当于导线，应当串联在待测电路中，使电流从“+”接线柱流入，从“-”接线柱流出。
33．     15.3     滑动变阻器连入电路的阻值为零     10欧
【详解】(1)[1]第2次实验时观察到两电表的示数为5.5V、0.36A，由欧姆定律，小华第2次实验时，所测得的待测电阻为
。
(2)[2]第一次没有连接滑动变阻器，第三次实验过程中移动滑片使得滑动变阻器连入电路的电阻值为零，所以两次示数相同；
(3)[3]图（a）中，若电压表选用小量程，分度值为0.1V，电压为1.5V；
若电压表选用大量程，分度值为0.5V，电压表为7.5V；
因第2次电压表的示数为5.5V，由串联电路电压的规律，故电源电压为7.5V，
他移动变阻器的滑片，依次进行了三次实验，其操作、步骤以及数据观察、记录均正确。第1次实验为闭合开关时（变阻器连入电阻最大），所观察到两电表的示数如图（b）所示：
因第2次实验时观察到两电表的示数为5.5V（大于3V），电流为0.36A，故第1次实验电压表选用大量程，分度值为0.5V，电压表为4.5V，电流应小于0.36A，故电流表只能选用小量程，分度值为0.02A，电流为0.3A，由串联电路的规律及欧姆定律，第1次实验中，变阻器连入电路的最大电阻为：
。
34．     通过的电流与其两端电压成正比     不同导体通过的电流不同     表一和表二或表一和表三，说明不同导体的电压与电流的比值可能不相等；表二和表三，不同导体的电压与电流的比值可能相等     导体的长度、导体的横截面积     长度与横截面积的比值相等
【详解】①(a)[1]分析比较实验序号1和2和3（或4和5和6、或7和8和9）中电流与电压的倍数关系，电压增大为原来的几倍，通过电流也增大为原来的几倍，故可初步得出的结论是：同一导体，电流与电压成正比。
(b)[2]分析比较实验序号1和5（或2和6、或3和9）中电压相等时电流的关系，可初步得出的结论是：电压相等时，通过不同导体的电流不同。
②[3]表一中电压与对应的电流之比为

表二中电压与对应的电流之比为

表三中电压与对应的电流之比为

故表一和表二中，不同导体的电压与电流比值不相等，表二和表三不同导体的电压与电流比值相同。
③(a)[4]表一、表二中电压与对应的电流之比不相等，结合表中甲乙的数据可知，同种材料制成的不同导体，“电压与电流的比值”可能跟导体的长度和横截面积有关。
(b)[5]表二、表三中电压与对应的电流之比相等，结合表中乙丙的数据有

即同种材料制成的不同导体，“电压与电流的比值”相等的条件可能是长度和横截面积的比值相同。
