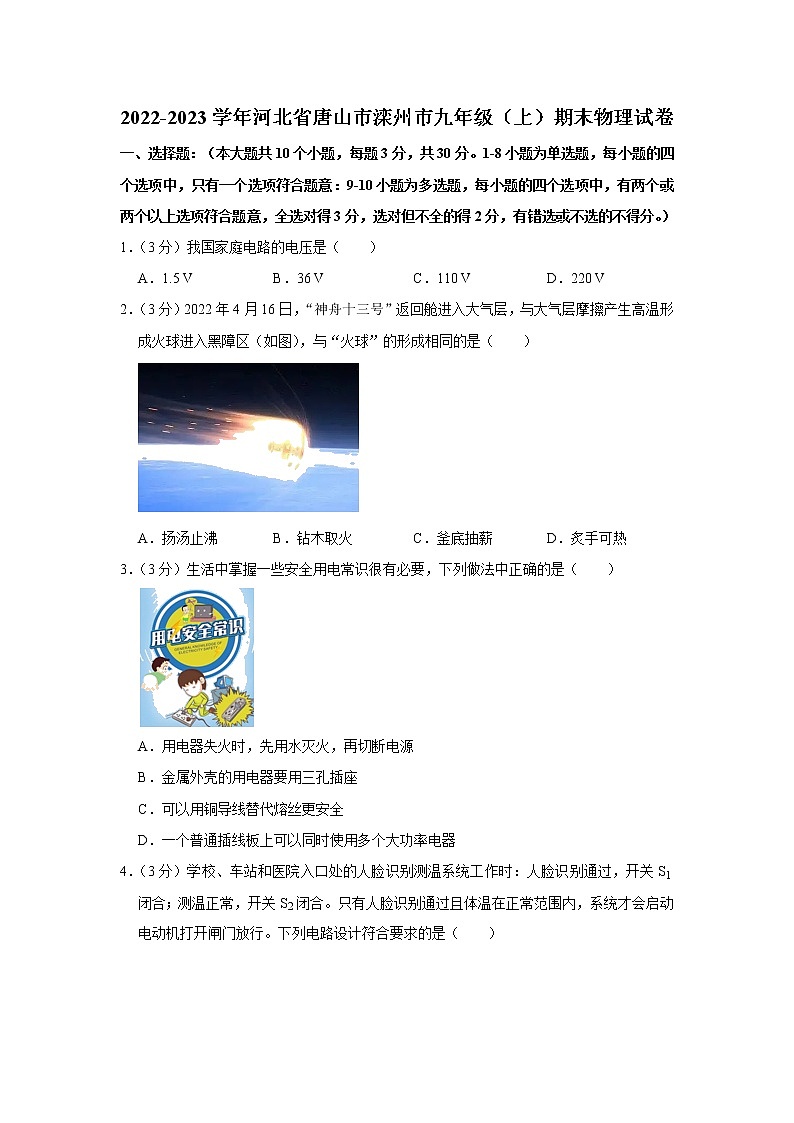

2022-2023学年河北省唐山市滦州市九年级（上）期末物理试卷
一、选择题：（本大题共10个小题，每题3分，共30分。1-8小题为单选题，每小题的四个选项中，只有一个选项符合题意：9-10小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，全选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（3分）我国家庭电路的电压是（ ）
A．1.5 V B．36 V C．110 V D．220 V
2．（3分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸 B．钻木取火 C．釜底抽薪 D．炙手可热
3．（3分）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．用电器失火时，先用水灭火，再切断电源
B．金属外壳的用电器要用三孔插座
C．可以用铜导线替代熔丝更安全
D．一个普通插线板上可以同时使用多个大功率电器

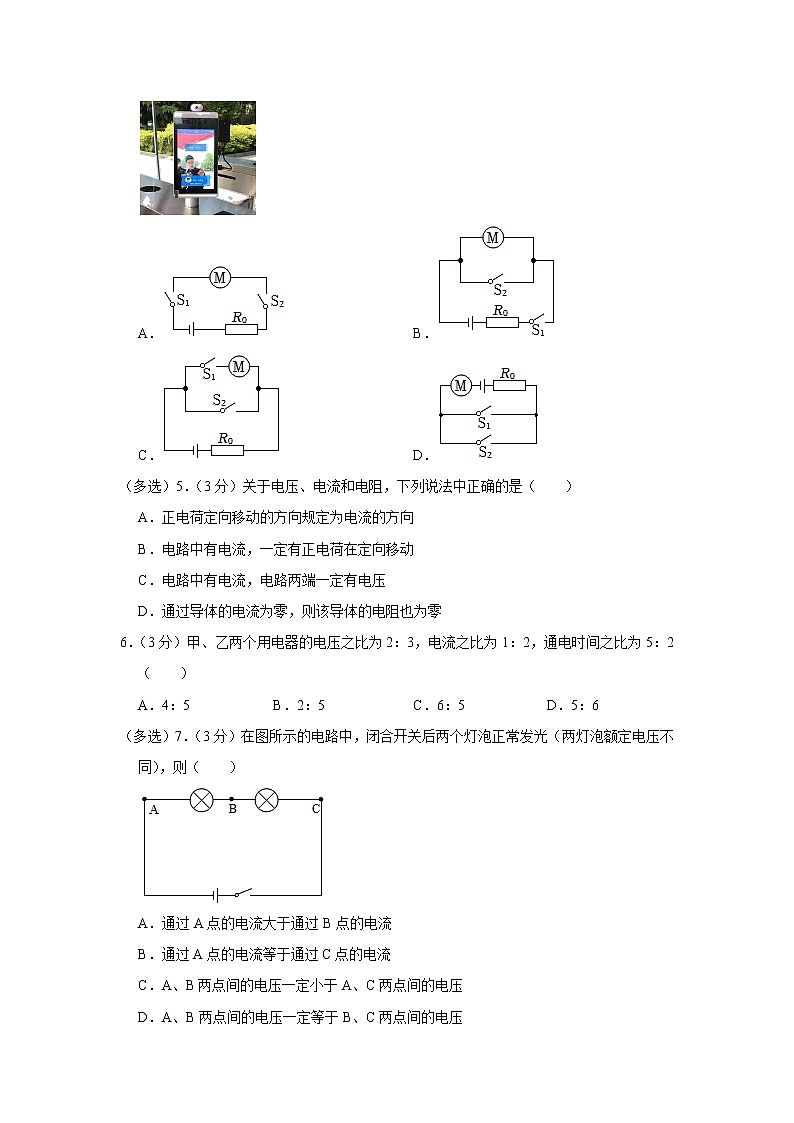

4．（3分）学校、车站和医院入口处的人脸识别测温系统工作时：人脸识别通过，开关S1闭合；测温正常，开关S2闭合。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A． B．
C． D．
（多选）5．（3分）关于电压、电流和电阻，下列说法中正确的是（ ）
A．正电荷定向移动的方向规定为电流的方向
B．电路中有电流，一定有正电荷在定向移动
C．电路中有电流，电路两端一定有电压
D．通过导体的电流为零，则该导体的电阻也为零
6．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，通电时间之比为5：2（ ）
A．4：5 B．2：5 C．6：5 D．5：6
（多选）7．（3分）在图所示的电路中，闭合开关后两个灯泡正常发光（两灯泡额定电压不同），则（ ）
A．通过A点的电流大于通过B点的电流
B．通过A点的电流等于通过C点的电流
C．A、B两点间的电压一定小于A、C两点间的电压
D．A、B两点间的电压一定等于B、C两点间的电压
8．（3分）下列事例，属于防止电流热效应产生危害的是（ ）
A．养鸡场使用电热孵化器孵小鸡
B．家里使用电饭锅煮饭
C．小明妈妈用电熨斗熨衣服
D．电视机的后盖有很多孔

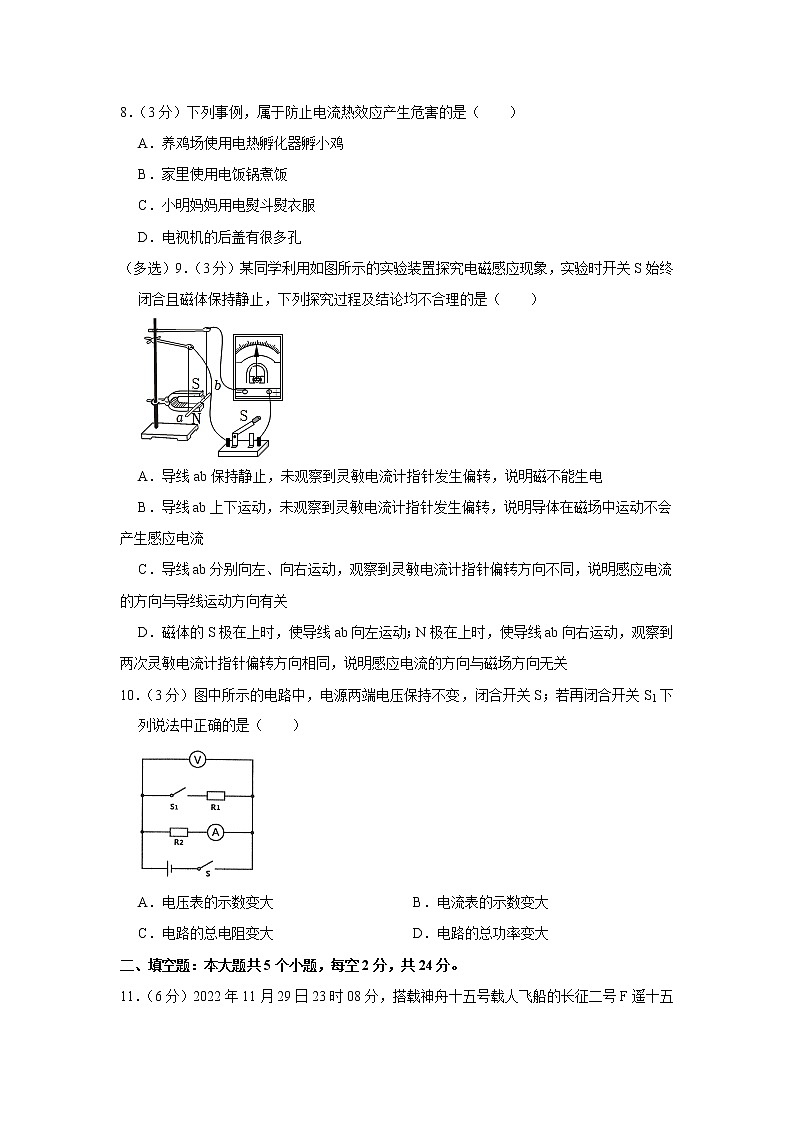

（多选）9．（3分）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均不合理的是（ ）
A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
10．（3分）图中所示的电路中，电源两端电压保持不变，闭合开关S；若再闭合开关S1下列说法中正确的是（ ）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
二、填空题：本大题共5个小题，每空2分，共24分。
11．（6分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉成功发射，将宇航员费俊龙、邓满明、张陆顺利送入“天和”核心舱，主要是因为液态氢的 高（选填“比热容”或“热值”）。“天和”核心舱装载有太阳能电池板，太阳能属于 （选填“可再生”或“不可再生”）能源。生活在空间站中的航天员是依靠 （选填“超声波”或“电磁波”）与地面上航天基地的工作人员进行通讯联系的。
12．（6分）如图所示，当开关S0闭合时，电路中 （选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到 （选填“1”或“2”）位置，或将滑动变阻器滑片P向 （选填“左”或“右”）移动。
13．（4分）一壶水在炉火上加热，水温升高，其内能 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 方式改变其内能的。
14．（4分）保险丝是利用电阻比较 （选填“大”或“小”）、熔点比较 （选填“高”或“低”）的材料制作的。
15．（4分）为了节约能源，电动汽车和油电混合动力汽车很受消费者的喜爱。电动汽车的电池在充电时，相当于电路中的 （选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水 大的特点；汽车转向灯之间是 联的；汽车上的内燃机工作时提供动力的是 冲程。
三、实验探究题：本大题共3个小题。第16小题12分，17小题10分，第18小题14分，共36分。
16．（12分）在做“探究通电螺线管外部的磁场分布”实验中：
（1）在嵌入螺线管的玻璃板上均匀撤满细铁屑，闭合开关后 （填写操作方法）玻璃板，细铁屑的排列如图甲所示，在实验中 （填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布。
（2）闭合开关后，到螺线管周围的小磁针发生偏转，如图乙所示 ；把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 极的方向，这个方向就是该点的磁场方向。
（3）若将电源的正负极对调，闭合开关，铁屑的分布情况 （填“会”或“不会”）改变，对于通电螺线管的极性跟电流方向之间的关系，我们可以用 来表述。
17．（10分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）利用甲装置可探究电流产生的热量与 的关系，该装置 （选填“能”或“不能”）
解释“电炉丝热得发红，而连接它的导线却几乎不发热”。
（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 （选填“相等”或“不相等”），乙装置中，在相同的通电时间内 （左/右）侧U形管中液面上升的高度差大。
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了 （选填“控制变量法”或“转换法”）的研究方法。
18．（14分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 条（填导线序号）；
（2）排除故障后，闭合开关S，移动滑动变阻器的滑片P，电流表示数如图乙所示，则其示数为 A，未知电阻R＝ Ω。
（3）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx＝ （用U、U1和R0表示）。
四、计算应用题（本题共2个小题，19题5分，20题5分，共10分。解答应写出必要的文字说明、公式和演算步骤，只写最后答案的不得分。答案中必须明确写出数字和单位）
19．（5分）如图所示，电路中电源电压保持不变，R1＝10Ω，R2＝20Ω，当S1、S2都断开时，电流表示数是0.2A。
（1）求电源电压；
（2）只闭合S2时，求电流表的示数；
（3）S1、S2都闭合时，求电流表的示数是0.8A，求R3的阻值。
20．（5分）如图甲所示是小明家新买的一款多功能电饭煲，其简化电路图如图乙所示。该电饭煲有加热和保温两种功能（由机内的温控开关S控制），其中R1和R2均为阻值不变的发热电阻丝。已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。求：
额定电压
220V
频率
50Hz
加热挡功率
605W
保温挡功率
（1）电阻R1的阻值；
（2）正常工作时，电饭煲处于保温挡时的功率；
（3）小明将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里电能表指示灯4min闪烁100次
2022-2023学年河北省唐山市滦州市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：（本大题共10个小题，每题3分，共30分。1-8小题为单选题，每小题的四个选项中，只有一个选项符合题意：9-10小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，全选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（3分）我国家庭电路的电压是（ ）
A．1.5 V B．36 V C．110 V D．220 V
【解答】解：因为一节干电池电压为1.5V、对人体安全电压不高于36V，故D正确。
故选：D。
2．（3分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸 B．钻木取火 C．釜底抽薪 D．炙手可热
【解答】解：“火球”的形成是返回舱进入大气层，与大气层摩擦产生高温形成的，使机械能转化为内能。
A、扬汤止沸是通过热传递来改变物体的内能；
B、钻木取火是克服摩擦做功，故B符合题意；
C、釜底抽薪是减少热源，故C不合题意；
D、炙手可热是通过热传递来改变物体的内能。
故选：B。
3．（3分）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．用电器失火时，先用水灭火，再切断电源
B．金属外壳的用电器要用三孔插座
C．可以用铜导线替代熔丝更安全
D．一个普通插线板上可以同时使用多个大功率电器
【解答】解：A．用电器失火时，再切断电源时，容易让人发生触电事故，再救火；
B．有金属外壳的用电器要用三孔插座，如果金属外壳漏电也不会造成触电事故；
C．熔丝是电阻率大，当电流过大时能自动熔断，而铜导线的熔点高，电流过大时不能自动熔断，所以不能用铜导线替代熔丝；
D．一个普通插线板上同时使用多个大功率电器，故不能在一个普通插线板上同时使用多个大功率用电器。
故选：B。
4．（3分）学校、车站和医院入口处的人脸识别测温系统工作时：人脸识别通过，开关S1闭合；测温正常，开关S2闭合。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A． B．
C． D．
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，当人脸识别不通过或体温不正常时，这说明两个开关是相互影响的，故A正确。
故选：A。
（多选）5．（3分）关于电压、电流和电阻，下列说法中正确的是（ ）
A．正电荷定向移动的方向规定为电流的方向
B．电路中有电流，一定有正电荷在定向移动
C．电路中有电流，电路两端一定有电压
D．通过导体的电流为零，则该导体的电阻也为零
【解答】解：A、正电荷的定向移动方向规定为电流的方向；
B、电流是自由电荷的定向移动形成的，也可以是由负电荷，故B错误；
C、电路中有电流，并且电路两端接在电源上，故C正确；
D、电阻是导体的性质，当通过导体的电流为零，故D错误。
故选：AC。
6．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，通电时间之比为5：2（ ）
A．4：5 B．2：5 C．6：5 D．5：6
【解答】解：两个用电器消耗的电能之比：＝＝＝，故D正确。
故选：D。
（多选）7．（3分）在图所示的电路中，闭合开关后两个灯泡正常发光（两灯泡额定电压不同），则（ ）
A．通过A点的电流大于通过B点的电流
B．通过A点的电流等于通过C点的电流
C．A、B两点间的电压一定小于A、C两点间的电压
D．A、B两点间的电压一定等于B、C两点间的电压
【解答】解：
AB、由图可知，因串联电路中电流处处相等，用电流表测电路中任意处的电流；故A错误；
C、由图知1两端电压，AC两点间的电压为总电压，则AB两点间的电压一定小于AC两点间的电压；
D、由图知；BC两点间的电压为右边灯泡两端电压，因此不能确定A、C两点间的电压。
故选：BC。
8．（3分）下列事例，属于防止电流热效应产生危害的是（ ）
A．养鸡场使用电热孵化器孵小鸡
B．家里使用电饭锅煮饭
C．小明妈妈用电熨斗熨衣服
D．电视机的后盖有很多孔
【解答】解：
A、养鸡场使用电热孵化器孵小鸡，属于利用电流的热效应；
B、使用电热水壶烧水，属于利用电流的热效应；
C、用电熨斗熨衣服，属于利用电流的热效应；
D、电视机的后盖有很多孔，故D符合题意。
故选：D。
（多选）9．（3分）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均不合理的是（ ）
A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
【解答】解：A、导线ab保持静止，是因为导体没有做切割磁感线运动，故A错误；
B、导线ab上下运动，并不会产生感应电流；当导体在磁场中做切割磁感线运动时，故B错误；
C、导线ab分别向左，导体运动方向发生了变化，说明感应电流的方向与导线运动方向有关；
D、磁体的S极在上时；N极在上时；导体运动方向和磁场方向同时发生了变化，不能说明感应电流的方向与磁场方向无关。
故选：ABD。
10．（3分）图中所示的电路中，电源两端电压保持不变，闭合开关S；若再闭合开关S1下列说法中正确的是（ ）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
【解答】解：A、由图示电路图可知，开关S1闭合前后，电源电压不变，A错误；
B、闭合S后1接入电路，电流表测R5电流，闭合S1后，两电阻并联1的电流，电流表示数不变；
C、根据公式R＝，电路的总电阻减小；
D、根据公式P＝UI可知，D正确。
故选：D。
二、填空题：本大题共5个小题，每空2分，共24分。
11．（6分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉成功发射，将宇航员费俊龙、邓满明、张陆顺利送入“天和”核心舱，主要是因为液态氢的 热值 高（选填“比热容”或“热值”）。“天和”核心舱装载有太阳能电池板，太阳能属于 可再生 （选填“可再生”或“不可再生”）能源。生活在空间站中的航天员是依靠 电磁波 （选填“超声波”或“电磁波”）与地面上航天基地的工作人员进行通讯联系的。
【解答】解：（1）火箭一般使用液态氢作为燃料，原因是液态氢具有较大的热值，可以释放出更多的热量；
（2）太阳能可以从自然界源源不断地得到，属于可再生能源；
（3）生活在空间站中的航天员是依靠电磁波与地面上航天基地的工作人员进行通讯联系的。
故答案为：热值；可再生。
12．（6分）如图所示，当开关S0闭合时，电路中 电铃 （选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到 2 （选填“1”或“2”）位置，或将滑动变阻器滑片P向 左 （选填“左”或“右”）移动。
【解答】解：读图可知，左侧为控制电路，当开关S闭合时，电磁铁获得磁性，使触点与上端断开，同时触点与下端连通。
要使电磁铁的磁性增强，则需要增多线圈的匝数。
将滑动变阻器滑片P向左滑动时，连入电路中的电阻减小，电磁铁的磁性增强。
故答案为：电铃；2；左。
13．（4分）一壶水在炉火上加热，水温升高，其内能 增大 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 热传递 方式改变其内能的。
【解答】解：当物体的状态和质量均不变时，温度升高；因此一壶水在炉火上加热，其内能增大。
故答案为：增大；热传递。
14．（4分）保险丝是利用电阻比较 大 （选填“大”或“小”）、熔点比较 低 （选填“高”或“低”）的材料制作的。
【解答】解：保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，因此保险丝需用电阻率较大，一般使用的是铅锑合金。
故答案为：大；低。
15．（4分）为了节约能源，电动汽车和油电混合动力汽车很受消费者的喜爱。电动汽车的电池在充电时，相当于电路中的 用电器 （选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水 比热容 大的特点；汽车转向灯之间是 并 联的；汽车上的内燃机工作时提供动力的是 做功 冲程。
【解答】解：（1）电动汽车的电池在充电时，因为电池在消耗电能；
（2）与其它液体相比较，水的比热容最大，水吸收的热量最多；
（3）汽车各转向灯能独立工作，互不影响；
（4）在做功冲程中的能量转化关系是内能转化机械能，使汽车获得动力。
故答案为：用电器；比热容；并。
三、实验探究题：本大题共3个小题。第16小题12分，17小题10分，第18小题14分，共36分。
16．（12分）在做“探究通电螺线管外部的磁场分布”实验中：
（1）在嵌入螺线管的玻璃板上均匀撤满细铁屑，闭合开关后 轻敲 （填写操作方法）玻璃板，细铁屑的排列如图甲所示，在实验中 不可以 （填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布。
（2）闭合开关后，到螺线管周围的小磁针发生偏转，如图乙所示 磁场 ；把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 N 极的方向，这个方向就是该点的磁场方向。
（3）若将电源的正负极对调，闭合开关，铁屑的分布情况 不会 （填“会”或“不会”）改变，对于通电螺线管的极性跟电流方向之间的关系，我们可以用 安培定则 来表述。
【解答】解：（1）在嵌入螺线管的有机玻璃板上均匀撒些细铁屑，通电后需要轻敲有机玻璃板，使细铁屑可以自由移动；
铜是非磁性物质，在实验中不可以用铜屑代替铁屑显示磁场分布；
（2）磁场的基本性质是对放入其中的磁体有力的作用，闭合开关，说明了通电螺线管周围存在磁场；
物理学中规定，自由小磁针静止时N极所指的方向为该点的磁场方向，螺线管通电后；
（3）只改变电流方向，则磁场方向发生改变，将电源的正负极对调后；
如果把通电螺线管看做一个磁体，通电螺线管极性跟电流方向之间的关系。
故答案为：（1）轻敲；不可以；N；（3）不会。
17．（10分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）利用甲装置可探究电流产生的热量与 电阻 的关系，该装置 能 （选填“能”或“不能”）
解释“电炉丝热得发红，而连接它的导线却几乎不发热”。
（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 不相等 （选填“相等”或“不相等”），乙装置中，在相同的通电时间内 左 （左/右）侧U形管中液面上升的高度差大。
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了 转换法 （选填“控制变量法”或“转换法”）的研究方法。
【解答】解：（1）甲装置中，两电阻串联，两电阻大小不同；在电流和通电时间相同时，产生热量越多，通过的电流和通电时间相同，故电炉丝热得发红，该装置能解释“电炉丝热得发红；
（2）乙装置中右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流3的作用主要是使电阻R1和R2中的电流不相等；
根据Q＝I2Rt可知，乙装置中1产生的热量多，由转换法；
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了转换法。
故答案为：（1）电阻；能；（2）不相等；左。
18．（14分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 2 条（填导线序号）；
（2）排除故障后，闭合开关S，移动滑动变阻器的滑片P，电流表示数如图乙所示，则其示数为 0.3 A，未知电阻R＝ 8 Ω。
（3）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx＝ ×R0 （用U、U1和R0表示）。
【解答】解：（1）原电路中，电阻和电压表没有连入电路中，电压表与电阻并联、负接线柱流出；
（2）排除故障后，闭合开关S，当电压表示数为2.4V时，电流表选用小量程，其示数为7.3A＝＝7Ω；
（3）实验步骤：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S6，记下此时电压表读数为U；
③在②中，闭合S和S1，R0短路，用电压表测出待测电阻的电压即电源的电压U；
在①中，两电阻串联x两端的电压为U7，根据串联电路电压的规律，定值电阻的电压U0＝U﹣U1，
根据串联电路分压原理，＝＝，
故待测电阻：RX＝×R0。
故答案为：（1）2；（2）4.3；8×R0。
四、计算应用题（本题共2个小题，19题5分，20题5分，共10分。解答应写出必要的文字说明、公式和演算步骤，只写最后答案的不得分。答案中必须明确写出数字和单位）
19．（5分）如图所示，电路中电源电压保持不变，R1＝10Ω，R2＝20Ω，当S1、S2都断开时，电流表示数是0.2A。
（1）求电源电压；
（2）只闭合S2时，求电流表的示数；
（3）S1、S2都闭合时，求电流表的示数是0.8A，求R3的阻值。
【解答】解：（1）开关S1、S2都断开时，R2与R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝，电源的电压：
U＝I（R1+R8）＝0.2A×（10Ω+20Ω）＝4V；
（2）只闭合S2时，只有R1连入电路，电流表测电路中的电流，
则电流表的示数为：I5＝＝＝7.6A；
（3）开关S1、S8都闭合时，R1与R3并联，电流表测干路电流，
因并联电路中各支路用电器互不影响，则通过R6的电流不变，为I1＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R3的电流：
I3＝I′﹣I6＝0.8A﹣3.6A＝0.8A，
则由I＝可得，R3的阻值：
R3＝＝＝30Ω。
答：（1）电源的电压为6V；
（2）只闭合S2时，电流表的示数为3.6A；
（3）S1、S7都闭合时，电流表的示数是0.8A，R5的阻值为30Ω。
20．（5分）如图甲所示是小明家新买的一款多功能电饭煲，其简化电路图如图乙所示。该电饭煲有加热和保温两种功能（由机内的温控开关S控制），其中R1和R2均为阻值不变的发热电阻丝。已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。求：
额定电压
220V
频率
50Hz
加热挡功率
605W
保温挡功率
（1）电阻R1的阻值；
（2）正常工作时，电饭煲处于保温挡时的功率；
（3）小明将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里电能表指示灯4min闪烁100次
【解答】解：
（1）当温控开关S断开时，电路中R1和R2串联；当温控开关S闭合时，R3被短路，电路中只有R1；
根据电阻的串联特点可知，当温控开关S闭合时，根据公式P＝，则电饭煲处于加热状态；
当电饭煲处于加热状态时，功率为605W可得R1的阻值：
R1＝＝＝80Ω；
（2）当温控开关S断开时，电路中R1和R7串联，总电阻较大可知总功率较小，
R1和R4串联的总电阻：
R＝R1+R2＝80Ω+800Ω＝880Ω，
则保温功率：P保温＝＝＝55W；
（3）指示灯闪烁100次时，电饭煲消耗的电能：W＝＝；
实际加热功率P实＝＝＝4.5kW＝500W；
则根据P＝可得实际电压：
U实＝＝＝200V；
答：（1）电阻R1的阻值是80Ω；
（2）正常工作的电饭煲处于保温状态时，保温挡的功率是55W；
（3）他家的实际电压是200V。
2022-2023学年河北省唐山市滦州市九年级（上）期末物理试卷
一、选择题：（本大题共10个小题，每题3分，共30分。1-8小题为单选题，每小题的四个选项中，只有一个选项符合题意：9-10小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，全选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（3分）我国家庭电路的电压是（ ）
A．1.5 V B．36 V C．110 V D．220 V
2．（3分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸 B．钻木取火 C．釜底抽薪 D．炙手可热
3．（3分）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．用电器失火时，先用水灭火，再切断电源
B．金属外壳的用电器要用三孔插座
C．可以用铜导线替代熔丝更安全
D．一个普通插线板上可以同时使用多个大功率电器
4．（3分）学校、车站和医院入口处的人脸识别测温系统工作时：人脸识别通过，开关S1闭合；测温正常，开关S2闭合。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A． B．
C． D．
（多选）5．（3分）关于电压、电流和电阻，下列说法中正确的是（ ）
A．正电荷定向移动的方向规定为电流的方向
B．电路中有电流，一定有正电荷在定向移动
C．电路中有电流，电路两端一定有电压
D．通过导体的电流为零，则该导体的电阻也为零
6．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，通电时间之比为5：2（ ）
A．4：5 B．2：5 C．6：5 D．5：6
（多选）7．（3分）在图所示的电路中，闭合开关后两个灯泡正常发光（两灯泡额定电压不同），则（ ）
A．通过A点的电流大于通过B点的电流
B．通过A点的电流等于通过C点的电流
C．A、B两点间的电压一定小于A、C两点间的电压
D．A、B两点间的电压一定等于B、C两点间的电压
8．（3分）下列事例，属于防止电流热效应产生危害的是（ ）
A．养鸡场使用电热孵化器孵小鸡
B．家里使用电饭锅煮饭
C．小明妈妈用电熨斗熨衣服
D．电视机的后盖有很多孔
（多选）9．（3分）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均不合理的是（ ）
A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
10．（3分）图中所示的电路中，电源两端电压保持不变，闭合开关S；若再闭合开关S1下列说法中正确的是（ ）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
二、填空题：本大题共5个小题，每空2分，共24分。
11．（6分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉成功发射，将宇航员费俊龙、邓满明、张陆顺利送入“天和”核心舱，主要是因为液态氢的 高（选填“比热容”或“热值”）。“天和”核心舱装载有太阳能电池板，太阳能属于 （选填“可再生”或“不可再生”）能源。生活在空间站中的航天员是依靠 （选填“超声波”或“电磁波”）与地面上航天基地的工作人员进行通讯联系的。
12．（6分）如图所示，当开关S0闭合时，电路中 （选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到 （选填“1”或“2”）位置，或将滑动变阻器滑片P向 （选填“左”或“右”）移动。
13．（4分）一壶水在炉火上加热，水温升高，其内能 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 方式改变其内能的。
14．（4分）保险丝是利用电阻比较 （选填“大”或“小”）、熔点比较 （选填“高”或“低”）的材料制作的。
15．（4分）为了节约能源，电动汽车和油电混合动力汽车很受消费者的喜爱。电动汽车的电池在充电时，相当于电路中的 （选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水 大的特点；汽车转向灯之间是 联的；汽车上的内燃机工作时提供动力的是 冲程。
三、实验探究题：本大题共3个小题。第16小题12分，17小题10分，第18小题14分，共36分。
16．（12分）在做“探究通电螺线管外部的磁场分布”实验中：
（1）在嵌入螺线管的玻璃板上均匀撤满细铁屑，闭合开关后 （填写操作方法）玻璃板，细铁屑的排列如图甲所示，在实验中 （填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布。
（2）闭合开关后，到螺线管周围的小磁针发生偏转，如图乙所示 ；把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 极的方向，这个方向就是该点的磁场方向。
（3）若将电源的正负极对调，闭合开关，铁屑的分布情况 （填“会”或“不会”）改变，对于通电螺线管的极性跟电流方向之间的关系，我们可以用 来表述。
17．（10分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）利用甲装置可探究电流产生的热量与 的关系，该装置 （选填“能”或“不能”）
解释“电炉丝热得发红，而连接它的导线却几乎不发热”。
（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 （选填“相等”或“不相等”），乙装置中，在相同的通电时间内 （左/右）侧U形管中液面上升的高度差大。
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了 （选填“控制变量法”或“转换法”）的研究方法。
18．（14分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 条（填导线序号）；
（2）排除故障后，闭合开关S，移动滑动变阻器的滑片P，电流表示数如图乙所示，则其示数为 A，未知电阻R＝ Ω。
（3）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx＝ （用U、U1和R0表示）。
四、计算应用题（本题共2个小题，19题5分，20题5分，共10分。解答应写出必要的文字说明、公式和演算步骤，只写最后答案的不得分。答案中必须明确写出数字和单位）
19．（5分）如图所示，电路中电源电压保持不变，R1＝10Ω，R2＝20Ω，当S1、S2都断开时，电流表示数是0.2A。
（1）求电源电压；
（2）只闭合S2时，求电流表的示数；
（3）S1、S2都闭合时，求电流表的示数是0.8A，求R3的阻值。
20．（5分）如图甲所示是小明家新买的一款多功能电饭煲，其简化电路图如图乙所示。该电饭煲有加热和保温两种功能（由机内的温控开关S控制），其中R1和R2均为阻值不变的发热电阻丝。已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。求：
额定电压
220V
频率
50Hz
加热挡功率
605W
保温挡功率
（1）电阻R1的阻值；
（2）正常工作时，电饭煲处于保温挡时的功率；
（3）小明将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里电能表指示灯4min闪烁100次
2022-2023学年河北省唐山市滦州市九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：（本大题共10个小题，每题3分，共30分。1-8小题为单选题，每小题的四个选项中，只有一个选项符合题意：9-10小题为多选题，每小题的四个选项中，有两个或两个以上选项符合题意，全选对得3分，选对但不全的得2分，有错选或不选的不得分。）
1．（3分）我国家庭电路的电压是（ ）
A．1.5 V B．36 V C．110 V D．220 V
【解答】解：因为一节干电池电压为1.5V、对人体安全电压不高于36V，故D正确。
故选：D。
2．（3分）2022年4月16日，“神舟十三号”返回舱进入大气层，与大气层摩擦产生高温形成火球进入黑障区（如图），与“火球”的形成相同的是（ ）
A．扬汤止沸 B．钻木取火 C．釜底抽薪 D．炙手可热
【解答】解：“火球”的形成是返回舱进入大气层，与大气层摩擦产生高温形成的，使机械能转化为内能。
A、扬汤止沸是通过热传递来改变物体的内能；
B、钻木取火是克服摩擦做功，故B符合题意；
C、釜底抽薪是减少热源，故C不合题意；
D、炙手可热是通过热传递来改变物体的内能。
故选：B。
3．（3分）生活中掌握一些安全用电常识很有必要，下列做法中正确的是（ ）
A．用电器失火时，先用水灭火，再切断电源
B．金属外壳的用电器要用三孔插座
C．可以用铜导线替代熔丝更安全
D．一个普通插线板上可以同时使用多个大功率电器
【解答】解：A．用电器失火时，再切断电源时，容易让人发生触电事故，再救火；
B．有金属外壳的用电器要用三孔插座，如果金属外壳漏电也不会造成触电事故；
C．熔丝是电阻率大，当电流过大时能自动熔断，而铜导线的熔点高，电流过大时不能自动熔断，所以不能用铜导线替代熔丝；
D．一个普通插线板上同时使用多个大功率电器，故不能在一个普通插线板上同时使用多个大功率用电器。
故选：B。
4．（3分）学校、车站和医院入口处的人脸识别测温系统工作时：人脸识别通过，开关S1闭合；测温正常，开关S2闭合。只有人脸识别通过且体温在正常范围内，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（ ）
A． B．
C． D．
【解答】解：只有当人脸识别通过、体温在正常范围都满足时，当人脸识别不通过或体温不正常时，这说明两个开关是相互影响的，故A正确。
故选：A。
（多选）5．（3分）关于电压、电流和电阻，下列说法中正确的是（ ）
A．正电荷定向移动的方向规定为电流的方向
B．电路中有电流，一定有正电荷在定向移动
C．电路中有电流，电路两端一定有电压
D．通过导体的电流为零，则该导体的电阻也为零
【解答】解：A、正电荷的定向移动方向规定为电流的方向；
B、电流是自由电荷的定向移动形成的，也可以是由负电荷，故B错误；
C、电路中有电流，并且电路两端接在电源上，故C正确；
D、电阻是导体的性质，当通过导体的电流为零，故D错误。
故选：AC。
6．（3分）甲、乙两个用电器的电压之比为2：3，电流之比为1：2，通电时间之比为5：2（ ）
A．4：5 B．2：5 C．6：5 D．5：6
【解答】解：两个用电器消耗的电能之比：＝＝＝，故D正确。
故选：D。
（多选）7．（3分）在图所示的电路中，闭合开关后两个灯泡正常发光（两灯泡额定电压不同），则（ ）
A．通过A点的电流大于通过B点的电流
B．通过A点的电流等于通过C点的电流
C．A、B两点间的电压一定小于A、C两点间的电压
D．A、B两点间的电压一定等于B、C两点间的电压
【解答】解：
AB、由图可知，因串联电路中电流处处相等，用电流表测电路中任意处的电流；故A错误；
C、由图知1两端电压，AC两点间的电压为总电压，则AB两点间的电压一定小于AC两点间的电压；
D、由图知；BC两点间的电压为右边灯泡两端电压，因此不能确定A、C两点间的电压。
故选：BC。
8．（3分）下列事例，属于防止电流热效应产生危害的是（ ）
A．养鸡场使用电热孵化器孵小鸡
B．家里使用电饭锅煮饭
C．小明妈妈用电熨斗熨衣服
D．电视机的后盖有很多孔
【解答】解：
A、养鸡场使用电热孵化器孵小鸡，属于利用电流的热效应；
B、使用电热水壶烧水，属于利用电流的热效应；
C、用电熨斗熨衣服，属于利用电流的热效应；
D、电视机的后盖有很多孔，故D符合题意。
故选：D。
（多选）9．（3分）某同学利用如图所示的实验装置探究电磁感应现象，实验时开关S始终闭合且磁体保持静止，下列探究过程及结论均不合理的是（ ）
A．导线ab保持静止，未观察到灵敏电流计指针发生偏转，说明磁不能生电
B．导线ab上下运动，未观察到灵敏电流计指针发生偏转，说明导体在磁场中运动不会产生感应电流
C．导线ab分别向左、向右运动，观察到灵敏电流计指针偏转方向不同，说明感应电流的方向与导线运动方向有关
D．磁体的S极在上时，使导线ab向左运动；N极在上时，使导线ab向右运动，观察到两次灵敏电流计指针偏转方向相同，说明感应电流的方向与磁场方向无关
【解答】解：A、导线ab保持静止，是因为导体没有做切割磁感线运动，故A错误；
B、导线ab上下运动，并不会产生感应电流；当导体在磁场中做切割磁感线运动时，故B错误；
C、导线ab分别向左，导体运动方向发生了变化，说明感应电流的方向与导线运动方向有关；
D、磁体的S极在上时；N极在上时；导体运动方向和磁场方向同时发生了变化，不能说明感应电流的方向与磁场方向无关。
故选：ABD。
10．（3分）图中所示的电路中，电源两端电压保持不变，闭合开关S；若再闭合开关S1下列说法中正确的是（ ）
A．电压表的示数变大 B．电流表的示数变大
C．电路的总电阻变大 D．电路的总功率变大
【解答】解：A、由图示电路图可知，开关S1闭合前后，电源电压不变，A错误；
B、闭合S后1接入电路，电流表测R5电流，闭合S1后，两电阻并联1的电流，电流表示数不变；
C、根据公式R＝，电路的总电阻减小；
D、根据公式P＝UI可知，D正确。
故选：D。
二、填空题：本大题共5个小题，每空2分，共24分。
11．（6分）2022年11月29日23时08分，搭载神舟十五号载人飞船的长征二号F遥十五运载火箭在酒泉成功发射，将宇航员费俊龙、邓满明、张陆顺利送入“天和”核心舱，主要是因为液态氢的 热值 高（选填“比热容”或“热值”）。“天和”核心舱装载有太阳能电池板，太阳能属于 可再生 （选填“可再生”或“不可再生”）能源。生活在空间站中的航天员是依靠 电磁波 （选填“超声波”或“电磁波”）与地面上航天基地的工作人员进行通讯联系的。
【解答】解：（1）火箭一般使用液态氢作为燃料，原因是液态氢具有较大的热值，可以释放出更多的热量；
（2）太阳能可以从自然界源源不断地得到，属于可再生能源；
（3）生活在空间站中的航天员是依靠电磁波与地面上航天基地的工作人员进行通讯联系的。
故答案为：热值；可再生。
12．（6分）如图所示，当开关S0闭合时，电路中 电铃 （选填“绿灯”或“电铃”）工作。如果线圈电阻忽略不计，要使电磁铁的磁性增强，应将开关S接到 2 （选填“1”或“2”）位置，或将滑动变阻器滑片P向 左 （选填“左”或“右”）移动。
【解答】解：读图可知，左侧为控制电路，当开关S闭合时，电磁铁获得磁性，使触点与上端断开，同时触点与下端连通。
要使电磁铁的磁性增强，则需要增多线圈的匝数。
将滑动变阻器滑片P向左滑动时，连入电路中的电阻减小，电磁铁的磁性增强。
故答案为：电铃；2；左。
13．（4分）一壶水在炉火上加热，水温升高，其内能 增大 （选填“增大”、“不变”或“减小”），改变物体内能有两种方式，这是通过 热传递 方式改变其内能的。
【解答】解：当物体的状态和质量均不变时，温度升高；因此一壶水在炉火上加热，其内能增大。
故答案为：增大；热传递。
14．（4分）保险丝是利用电阻比较 大 （选填“大”或“小”）、熔点比较 低 （选填“高”或“低”）的材料制作的。
【解答】解：保险丝的作用是在电流异常升高到一定的高度的时候，自身熔断切断电路，因此保险丝需用电阻率较大，一般使用的是铅锑合金。
故答案为：大；低。
15．（4分）为了节约能源，电动汽车和油电混合动力汽车很受消费者的喜爱。电动汽车的电池在充电时，相当于电路中的 用电器 （选填“电源”或“用电器”）；汽车发动机用水来冷却，是利用了水 比热容 大的特点；汽车转向灯之间是 并 联的；汽车上的内燃机工作时提供动力的是 做功 冲程。
【解答】解：（1）电动汽车的电池在充电时，因为电池在消耗电能；
（2）与其它液体相比较，水的比热容最大，水吸收的热量最多；
（3）汽车各转向灯能独立工作，互不影响；
（4）在做功冲程中的能量转化关系是内能转化机械能，使汽车获得动力。
故答案为：用电器；比热容；并。
三、实验探究题：本大题共3个小题。第16小题12分，17小题10分，第18小题14分，共36分。
16．（12分）在做“探究通电螺线管外部的磁场分布”实验中：
（1）在嵌入螺线管的玻璃板上均匀撤满细铁屑，闭合开关后 轻敲 （填写操作方法）玻璃板，细铁屑的排列如图甲所示，在实验中 不可以 （填“可以”或“不可以”）用铜屑代替铁屑显示磁场分布。
（2）闭合开关后，到螺线管周围的小磁针发生偏转，如图乙所示 磁场 ；把小磁针放到螺线管四周不同位置，螺线管通电后记录小磁针 N 极的方向，这个方向就是该点的磁场方向。
（3）若将电源的正负极对调，闭合开关，铁屑的分布情况 不会 （填“会”或“不会”）改变，对于通电螺线管的极性跟电流方向之间的关系，我们可以用 安培定则 来表述。
【解答】解：（1）在嵌入螺线管的有机玻璃板上均匀撒些细铁屑，通电后需要轻敲有机玻璃板，使细铁屑可以自由移动；
铜是非磁性物质，在实验中不可以用铜屑代替铁屑显示磁场分布；
（2）磁场的基本性质是对放入其中的磁体有力的作用，闭合开关，说明了通电螺线管周围存在磁场；
物理学中规定，自由小磁针静止时N极所指的方向为该点的磁场方向，螺线管通电后；
（3）只改变电流方向，则磁场方向发生改变，将电源的正负极对调后；
如果把通电螺线管看做一个磁体，通电螺线管极性跟电流方向之间的关系。
故答案为：（1）轻敲；不可以；N；（3）不会。
17．（10分）如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、乙两装置使用的是同一电源。
（1）利用甲装置可探究电流产生的热量与 电阻 的关系，该装置 能 （选填“能”或“不能”）
解释“电炉丝热得发红，而连接它的导线却几乎不发热”。
（2）乙装置中的电阻R3的作用主要是使电阻R1和R2中的电流 不相等 （选填“相等”或“不相等”），乙装置中，在相同的通电时间内 左 （左/右）侧U形管中液面上升的高度差大。
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了 转换法 （选填“控制变量法”或“转换法”）的研究方法。
【解答】解：（1）甲装置中，两电阻串联，两电阻大小不同；在电流和通电时间相同时，产生热量越多，通过的电流和通电时间相同，故电炉丝热得发红，该装置能解释“电炉丝热得发红；
（2）乙装置中右侧两电阻并联后再与左侧电阻串联，容器内两电阻大小相等，通过左侧容器中电阻的电流大于通过右侧容器中电阻的电流3的作用主要是使电阻R1和R2中的电流不相等；
根据Q＝I2Rt可知，乙装置中1产生的热量多，由转换法；
（3）实验是通过比较U形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了转换法。
故答案为：（1）电阻；能；（2）不相等；左。
18．（14分）在测量未知阻值R的实验中，小明设计了实验电路并进行连接，如图甲所示。
（1）图甲是小明接好的实物连接图，其中有一条导线连接错误，该导线是第 2 条（填导线序号）；
（2）排除故障后，闭合开关S，移动滑动变阻器的滑片P，电流表示数如图乙所示，则其示数为 0.3 A，未知电阻R＝ 8 Ω。
（3）若实验中只有一个电压表和一个已知阻值为R0的定值电阻，小明设计了如图丙所示的电路，同样可以测量未知电阻Rx的阻值
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S1，记下此时电压表读数为U；
③请写出未知电阻R阻值表达式：Rx＝ ×R0 （用U、U1和R0表示）。
【解答】解：（1）原电路中，电阻和电压表没有连入电路中，电压表与电阻并联、负接线柱流出；
（2）排除故障后，闭合开关S，当电压表示数为2.4V时，电流表选用小量程，其示数为7.3A＝＝7Ω；
（3）实验步骤：
①闭合开关S、断开开关S1，用电压表测出待测电阻Rx两端的电压为U1；
②闭合开关S、S6，记下此时电压表读数为U；
③在②中，闭合S和S1，R0短路，用电压表测出待测电阻的电压即电源的电压U；
在①中，两电阻串联x两端的电压为U7，根据串联电路电压的规律，定值电阻的电压U0＝U﹣U1，
根据串联电路分压原理，＝＝，
故待测电阻：RX＝×R0。
故答案为：（1）2；（2）4.3；8×R0。
四、计算应用题（本题共2个小题，19题5分，20题5分，共10分。解答应写出必要的文字说明、公式和演算步骤，只写最后答案的不得分。答案中必须明确写出数字和单位）
19．（5分）如图所示，电路中电源电压保持不变，R1＝10Ω，R2＝20Ω，当S1、S2都断开时，电流表示数是0.2A。
（1）求电源电压；
（2）只闭合S2时，求电流表的示数；
（3）S1、S2都闭合时，求电流表的示数是0.8A，求R3的阻值。
【解答】解：（1）开关S1、S2都断开时，R2与R2串联，电流表测电路中的电流，
因串联电路中总电阻等于各分电阻之和，
所以，由I＝，电源的电压：
U＝I（R1+R8）＝0.2A×（10Ω+20Ω）＝4V；
（2）只闭合S2时，只有R1连入电路，电流表测电路中的电流，
则电流表的示数为：I5＝＝＝7.6A；
（3）开关S1、S8都闭合时，R1与R3并联，电流表测干路电流，
因并联电路中各支路用电器互不影响，则通过R6的电流不变，为I1＝0.2A，
因并联电路中干路电流等于各支路电流之和，
所以，通过R3的电流：
I3＝I′﹣I6＝0.8A﹣3.6A＝0.8A，
则由I＝可得，R3的阻值：
R3＝＝＝30Ω。
答：（1）电源的电压为6V；
（2）只闭合S2时，电流表的示数为3.6A；
（3）S1、S7都闭合时，电流表的示数是0.8A，R5的阻值为30Ω。
20．（5分）如图甲所示是小明家新买的一款多功能电饭煲，其简化电路图如图乙所示。该电饭煲有加热和保温两种功能（由机内的温控开关S控制），其中R1和R2均为阻值不变的发热电阻丝。已知R2＝800Ω，多功能电饭煲的主要部分参数如下表所示。求：
额定电压
220V
频率
50Hz
加热挡功率
605W
保温挡功率
（1）电阻R1的阻值；
（2）正常工作时，电饭煲处于保温挡时的功率；
（3）小明将家里的其他用电器都关闭，只让电饭煲在加热挡工作，观察到家里电能表指示灯4min闪烁100次
【解答】解：
（1）当温控开关S断开时，电路中R1和R2串联；当温控开关S闭合时，R3被短路，电路中只有R1；
根据电阻的串联特点可知，当温控开关S闭合时，根据公式P＝，则电饭煲处于加热状态；
当电饭煲处于加热状态时，功率为605W可得R1的阻值：
R1＝＝＝80Ω；
（2）当温控开关S断开时，电路中R1和R7串联，总电阻较大可知总功率较小，
R1和R4串联的总电阻：
R＝R1+R2＝80Ω+800Ω＝880Ω，
则保温功率：P保温＝＝＝55W；
（3）指示灯闪烁100次时，电饭煲消耗的电能：W＝＝；
实际加热功率P实＝＝＝4.5kW＝500W；
则根据P＝可得实际电压：
U实＝＝＝200V；
答：（1）电阻R1的阻值是80Ω；
（2）正常工作的电饭煲处于保温状态时，保温挡的功率是55W；
（3）他家的实际电压是200V。
相关试卷
河北省唐山市滦州市2023-2024学年九年级上学期11月期中物理试题： 这是一份河北省唐山市滦州市2023-2024学年九年级上学期11月期中物理试题，共2页。试卷主要包含了本试卷共4页， 总分100分， 通常条件下都属于绝缘体的是，8V等内容，欢迎下载使用。
河北省唐山市滦州市2023-2024学年九年级上学期11月期中物理试题： 这是一份河北省唐山市滦州市2023-2024学年九年级上学期11月期中物理试题，文件包含核心素养人教版小学数学五年级下册416练习十六课件pptx、核心素养人教版小学数学五年级下册416练习十八教案docx、核心素养人教版小学数学五年级下册416练习十八导学案docx等3份课件配套教学资源，其中PPT共22页， 欢迎下载使用。
河北省唐山市滦州市2022-2023学年八年级下学期7月期末物理试题： 这是一份河北省唐山市滦州市2022-2023学年八年级下学期7月期末物理试题，共4页。
