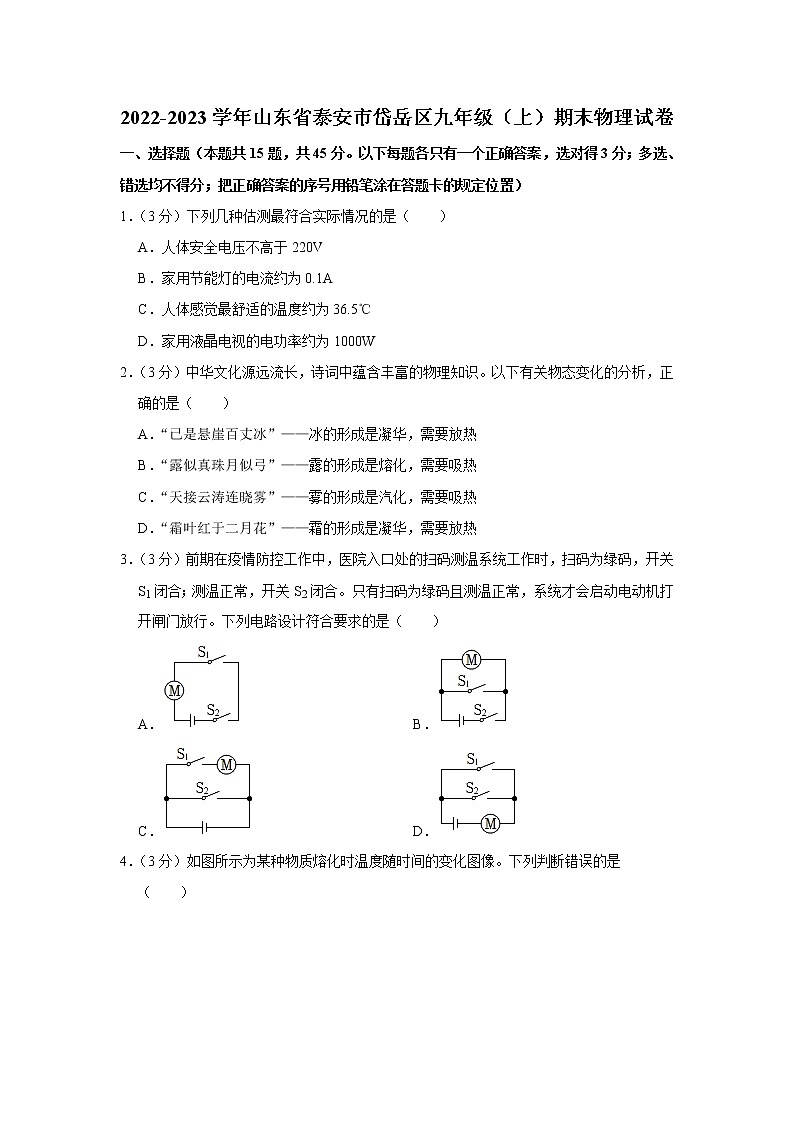

2022-2023学年山东省泰安市岱岳区九年级（上）期末物理试卷
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）
1．（3分）下列几种估测最符合实际情况的是（　　）
A．人体安全电压不高于220V
B．家用节能灯的电流约为0.1A
C．人体感觉最舒适的温度约为36.5℃
D．家用液晶电视的电功率约为1000W
2．（3分）中华文化源远流长，诗词中蕴含丰富的物理知识。以下有关物态变化的分析，正确的是（　　）
A．“已是悬崖百丈冰”——冰的形成是凝华，需要放热
B．“露似真珠月似弓”——露的形成是熔化，需要吸热
C．“天接云涛连晓雾”——雾的形成是汽化，需要吸热
D．“霜叶红于二月花”——霜的形成是凝华，需要放热
3．（3分）前期在疫情防控工作中，医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合。只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行。下列电路设计符合要求的是（　　）
A． B．
C． D．

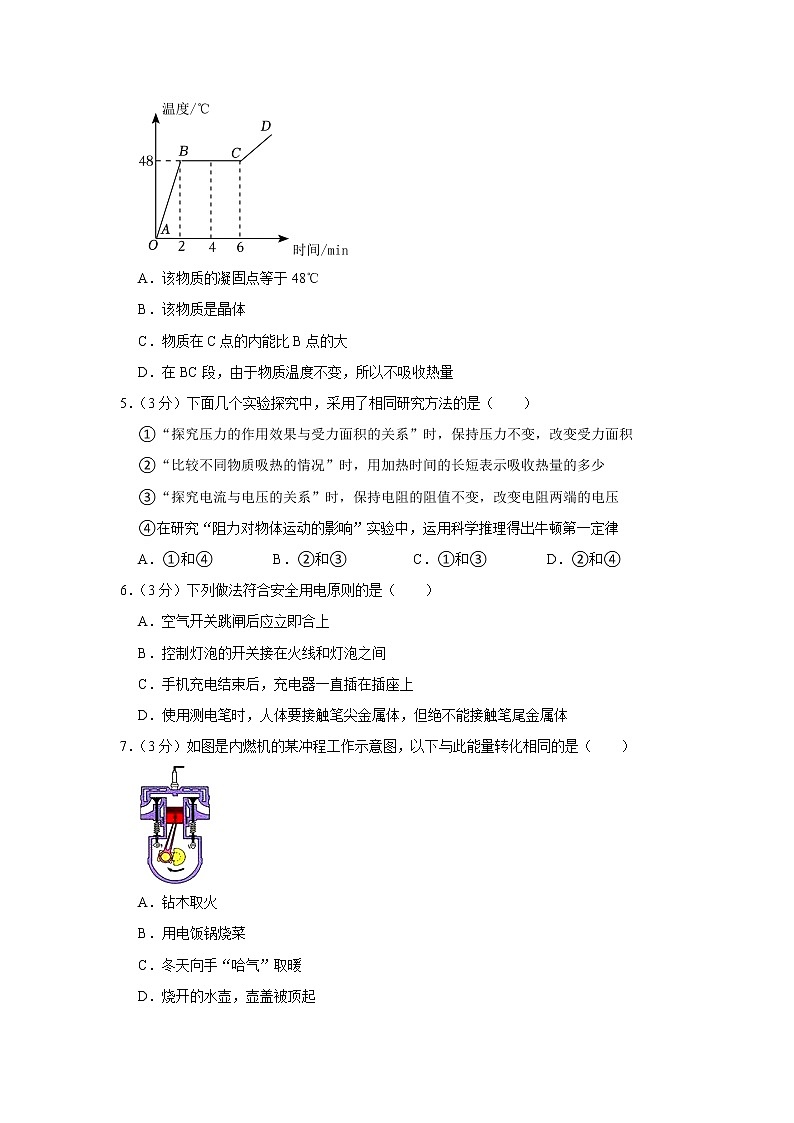

4．（3分）如图所示为某种物质熔化时温度随时间的变化图像。下列判断错误的是
（　　）

A．该物质的凝固点等于48℃
B．该物质是晶体
C．物质在C点的内能比B点的大
D．在BC段，由于物质温度不变，所以不吸收热量
5．（3分）下面几个实验探究中，采用了相同研究方法的是（　　）
①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律
A．①和④ B．②和③ C．①和③ D．②和④
6．（3分）下列做法符合安全用电原则的是（　　）
A．空气开关跳闸后应立即合上
B．控制灯泡的开关接在火线和灯泡之间
C．手机充电结束后，充电器一直插在插座上
D．使用测电笔时，人体要接触笔尖金属体，但绝不能接触笔尾金属体
7．（3分）如图是内燃机的某冲程工作示意图，以下与此能量转化相同的是（　　）

A．钻木取火
B．用电饭锅烧菜
C．冬天向手“哈气”取暖
D．烧开的水壶，壶盖被顶起

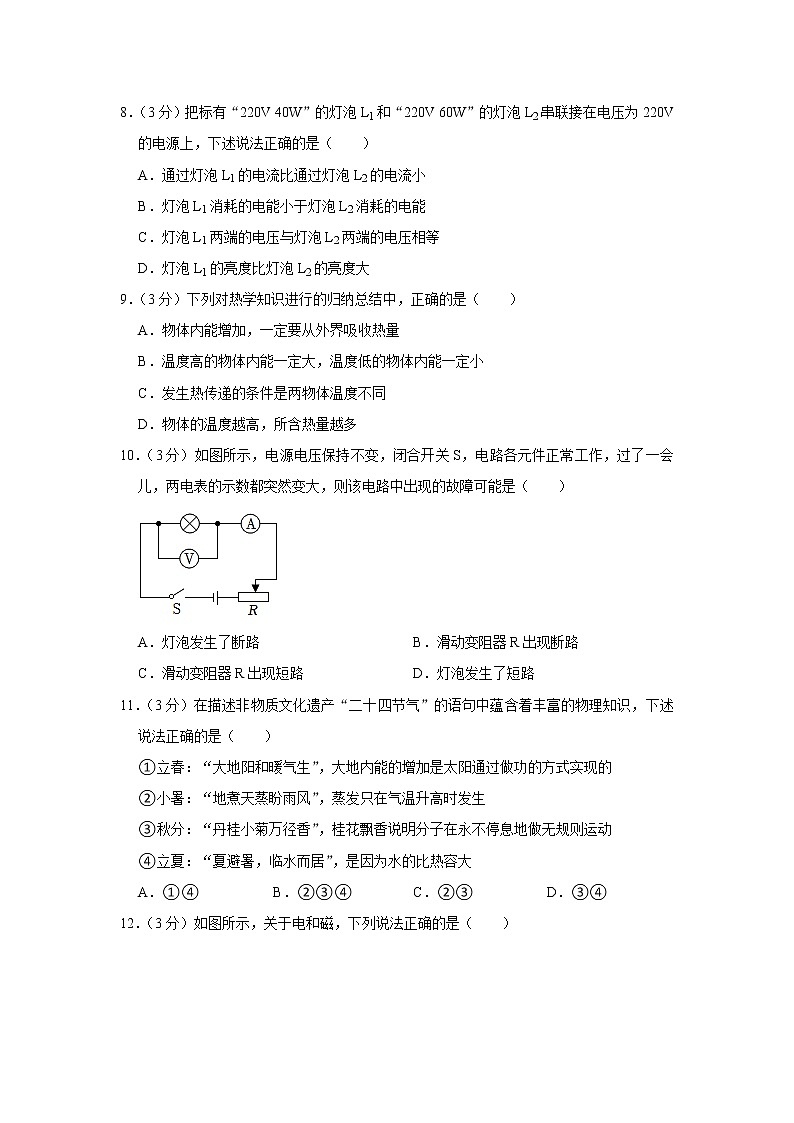

8．（3分）把标有“220V 40W”的灯泡L1和“220V 60W”的灯泡L2串联接在电压为220V的电源上，下述说法正确的是（　　）
A．通过灯泡L1的电流比通过灯泡L2的电流小
B．灯泡L1消耗的电能小于灯泡L2消耗的电能
C．灯泡L1两端的电压与灯泡L2两端的电压相等
D．灯泡L1的亮度比灯泡L2的亮度大
9．（3分）下列对热学知识进行的归纳总结中，正确的是（　　）
A．物体内能增加，一定要从外界吸收热量
B．温度高的物体内能一定大，温度低的物体内能一定小
C．发生热传递的条件是两物体温度不同
D．物体的温度越高，所含热量越多
10．（3分）如图所示，电源电压保持不变，闭合开关S，电路各元件正常工作，过了一会儿，两电表的示数都突然变大，则该电路中出现的故障可能是（　　）

A．灯泡发生了断路 B．滑动变阻器R出现断路
C．滑动变阻器R出现短路 D．灯泡发生了短路
11．（3分）在描述非物质文化遗产“二十四节气”的语句中蕴含着丰富的物理知识，下述说法正确的是（　　）
①立春：“大地阳和暖气生”，大地内能的增加是太阳通过做功的方式实现的
②小暑：“地煮天蒸盼雨风”，蒸发只在气温升高时发生
③秋分：“丹桂小菊万径香”，桂花飘香说明分子在永不停息地做无规则运动
④立夏：“夏避暑，临水而居”，是因为水的比热容大
A．①④ B．②③④ C．②③ D．③④
12．（3分）如图所示，关于电和磁，下列说法正确的是（　　）

①图甲，只要导体AB运动，灵敏电流计的指针就偏转
②图乙，地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的
③图丙，手摇发电机在摇动手柄线圈转动过程中机械能转化为电能
④图丁，实验中通电螺线管右端为S极，且螺线管的磁场与蹄形磁体磁场相似
A．①④ B．②③ C．①②③ D．②④
13．（3分）如图所示电路，电源电压不变，R1为定值电阻，当开关闭合后，滑片向右移动时，下列说法正确的是（　　）
①电流表示数变小
②电压表V1的示数不变，电压表V2的示数变大
③电压表V1的示数与电流表示数的比值不变
④电压表V2的示数与电流表示数的乘积不变

A．①② B．①③ C．①③④ D．①②④
14．（3分）如图所示，A、B分别为额定电压为4V的小灯泡L和定值电阻R的电流随电压变化关系的图象。下列说法中正确的是（　　）
①定值电阻R的阻值为10Ω
②小灯泡L正常工作1min消耗的电能为96J
③将小灯泡L和电阻R并联接入电路，当干路电流为0.4A时，电路消耗的总功率为1.6W
④将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，则电源电压为18V

A．②④ B．③④ C．②③ D．①④
15．（3分）如图甲所示为小王研究滑动变阻器R2的电功率变化规律的电路图，R1为定值电阻，电源两端的电压保持不变。闭合开关后，在调节滑动变阻器R2的滑片从a端滑到b端的过程中，记录了若干组通过R的电流与其两端电压的数据，并在分析实验数据后画出了R2的电功率P随其两端电压U变化关系的图像，如图乙所示。下列说法中正确的是（　　）
①当滑动变阻器的电功率最大时，其接入电路的电阻值为10Ω
②电源电压为6V
③开关S闭合的情况下，该电路中电流表的示数变化范围为0.2A﹣0.3A
④该电路的总电功率的变化范围是0.6W﹣3.6W

A．①②③ B．②③④ C．①③④ D．①②④
二、填空题（每空2分，共8分）
16．（2分）跳绳也可以“发电”。用一根带有绝缘皮的长铜导线做跳绳，将它的两端与固定在地面上的灵敏电流计相连，摇动跳绳时，发现灵敏电流计的指针左右摆动。它的工作原理是 　 　现象。
17．（2分）两滴水银靠近后，能自动结合成较大的一滴，这是由于　 　。
18．（2分）甲、乙两铁块，质量之比是4：3，两铁块吸收相同的热量，甲物体温度升高了15℃，乙物体的温度升高了 　 　。
19．（2分）小明家中的电能表表盘如图所示，小明将某用电器单独接在该电能表上正常工作6min，电能表转盘转了180转，则该家用电器的额定功率是 　 　W。

三、作图题（每题3分，共6分）
20．（3分）通电螺线管的磁感线如图所示，请在图中标出电源的“+”、“﹣”极。

21．（3分）如图所示，在遵守安全用电原则的前提下，将电灯和控制电灯的开关正确接入家庭电路。

四、实验题（第22题8分，第23题12分，共20分）
22．（8分）（1）点燃酒精灯时，能闻到酒精的气味，这是 　 　现象。

（2）加热过程中，随着水温度的不断升高，水的内能增加，这是通过 　 　的方式增加水的内能。
（3）开始实验后，当水温升到90℃时，小明每隔1min读一次温度计的示数，直到水沸腾3min后停止读数，数据记录如表：
时间
0
1
2
3
4
5
6
温度/℃
90
93

99
99
99
99
图乙为2min时温度计的示数，为 　 　℃。根据实验数据描绘出的温度随时间变化如图丙所示，其中前3min水中气泡在上升过程中逐渐 　 　（选填“变大”或“变小”）。
（4）观察到水沸腾时烧杯的上方出现大量的“白气”，“白气”是由水蒸气 　 　形成的。
（5）实验中收集多组数据是为了 　 　（选填“A”或“B”）。
A．寻找普遍规律 B．减小实验误差
（6）从表格可看出，此时当地大气压 　 　（选填“低于”“高于”或“等于”）一标准大气压。
23．（12分）小明用甲图所示器材，测量额定电压为2.5V的小灯泡的额定功率。

（1）在连接电路时，滑动变阻器的滑片P应放在最 　 　端（填“左”或“右”）。
（2）他仔细检查电路，发现有一根导线连接错误。请你在图甲中错误的导线上画“×”，并用笔画线代替导线画出正确的一根连接导线。
（3）排除故障后，移动滑片至某一位置时电压表的示数为2.2V，为使小灯泡正常发光，应将滑片向 　 　（选填“左”或“右”）移动。
（4）闭合开关后，移动滑动变阻器滑片，使电压表的示数为2.5V，此时电流表的示数如图乙所示，则小灯泡的额定功率为 　 　W。
（5）小明又设计了如图丙所示的电路，测量额定电压为U额的小灯泡正常工作时的电阻，已知定值电阻的阻值为R，电源电压恒定不变。
①闭合开关S、S2，断开S1，调节滑动变阻器的滑片，使电流表的示数为 　 　；（用已知物理量表示）
②闭合开关 　 　，断开 　 　，保持滑动变阻器的滑片位置不变，记录电流表的示数为I；
③小灯泡正常发光时电阻表达式为：R额＝　 　（用已知物理量和测量物理量表示）。
五、计算题（第24题9分，第25题12分，共21分）解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分。
24．（9分）如图所示，电源电压保持不变，R1＝12Ω，R2＝60Ω，小灯泡标有“6V 3W”的字样。当开关S1、S2都断开时，小灯泡正常发光（小灯泡的电阻不变）。求：
（1）小灯泡的电阻；
（2）电源电压；
（3）S1、S2都闭合时，通电100s，求整个电路消耗的电能。

25．（12分）一个有加热和保温两种状态的微型电热水器，内部简化电路如图所示，它由控制电路和工作电路两部分组成，其中R0为热敏电阻，它的阻值随温度的升高而减小，开关S0和S都闭合时，电热水器开始加热，当电热水器中水的温度达到50℃时，电磁铁才会把衔铁吸下，使B、C两个触点接通，电热水器处于保温状态，已知R1＝55Ω，R2＝2145Ω，电热水器的加热效率为84%。求：
（1）将电热水器水箱中2.2kg的水从15℃加热到40℃，水吸收的热量；
（2）电热水器处于加热状态时工作电路的功率；
（3）将2.2kg的水从15℃加热到40℃，电热水器需要通电多少秒？（计算结果保留整数）
（4）当温度达到50℃后，通电10min，R2产生的热量？


2022-2023学年山东省泰安市岱岳区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题共15题，共45分。以下每题各只有一个正确答案，选对得3分；多选、错选均不得分；把正确答案的序号用铅笔涂在答题卡的规定位置）
1．【解答】解：A、人体安全电压不高于36V，故A错误；
B、家用节能灯的电流约为0.1A，故B正确；
C、人体感觉最舒适的温度约为23℃，故C错误；
D、家用液晶电视的电功率约为100W，故D错误。
故选：B。
2．【解答】解：A．冰是由液态的水凝固而成的，凝固的过程向外放热，故A不符合题意；
B．露是由空气中的水蒸气遇冷液化形成的，液化的过程向外放热，故B不符合题意；
C．雾是由空气中的水蒸气遇冷液化形成小水珠，飘散在空中形成雾，液化的过程向外放热，故C不符合题意；
D．霜由空气中的水蒸气遇冷凝华形成的，凝华的过程向外放热，故D符合题意。
故选：D。
3．【解答】解：由题知，只有当扫码为绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，当扫码不为绿码，或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的；
BC两图中，当两开关都闭合时，发生电源短路，这是不允许的；D图两开关并联，故只有A图符合题意。
故选：A。
4．【解答】解：AB、由图知，该物质有固定的熔化温度，所以该物质是晶体，其熔点为48℃，同一晶体的熔点和凝固点相同，故AB正确；
C、该物质熔化过程从B开始到C点结束，吸热，温度不变，在C点的内能比B点的大，故C正确；
D、在BC段，该物质处于熔化过程，处于固液共存状态，吸收热量，温度不变，故D错误。
故选：D。
5．【解答】解：①“探究压力的作用效果与受力面积的关系”时，保持压力不变，改变受力面积，是采用了控制变量法。
②“比较不同物质吸热的情况”时，用加热时间的长短表示吸收热量的多少，是采用了转换法。
③“探究电流与电压的关系”时，保持电阻的阻值不变，改变电阻两端的电压，是采用了控制变量法。
④在研究“阻力对物体运动的影响”实验中，运用科学推理得出牛顿第一定律，是采用了理想实验法。
故ABD错误，C正确。
故选：C。
6．【解答】解：A、空气开关跳闸是因为电路中电流过大，要检查电流过大的原因，排除故障后再合上空气开关，故A错误；
B、家庭电路中控制灯泡的开关应接在火线和灯泡之间，故B正确；
C、充电器长时间插在插座上会发热，易引起火灾，故C错误；
D、用测电笔时，手必须要接触笔尾金属体，这样才能使测电笔发挥作用，故D错误。
故选：B。
7．【解答】解：根据图示可知，内燃机两个气门都关闭，活塞上行，因此该冲程为压缩冲程，将机械能转化为内能；
A、钻木取火是克服摩擦做功，将机械能转化为内能，与图中压缩冲程的能量转化相同，故A符合题意；
B、用电饭锅烧菜，将电能转化为内能，再通过热传递将热量转移给菜，故B不合题意；
C、冬天向手“哈气”取暖，是通过热传递改变物体的内能，故C不合题意；
D、烧开的水壶，壶盖被顶起，是水蒸气对壶盖做功，将内能转化为机械能，故D不合题意。
故选：A。
8．【解答】解：A、两灯泡串联，串联电路中电流处处相等，故A错误；
B、由题意可知，P额1＜P额2，由R＝可得，R1＞R2，串联电路中电流处处相等，工作时间相同，根据W＝I2Rt可知，W1＞W2，则灯泡L1消耗的电能大于灯泡L2消耗的电能，故B错误；
C、两灯泡串联，根据U＝IR可知，灯泡L1两端的电压大于灯泡L2两端的电压，故C错误；
D、两灯泡串联，由P＝I2R可知，P1＞P2，则灯泡L1的亮度比灯泡L2的亮度大，故D正确。
故选：D。
9．【解答】解：A、物体内能增加，可能是从外界吸收热量，也可能是外界物体对它做了功，故A错误；
B、物体的内能是指物体内所有分子热运动的动能和分子势能之和，物体内能的多少，跟物体的温度、质量、状态都有关系，所以温度高的物体内能不一定大，故B错误；
C、发生热传递的条件是两物体温度不同，故C正确；
D、热量是指在热传递过程中，物体内能的变化量，是一个过程量，不能说物体含有多少热量，故D错误。
故选：C。
10．【解答】解：A、如果灯泡发生了断路，电流表示数变为零，电压表示数变大。故A不符合题意；
B、如果R出现断路，电流表、电流表示数变为零，故B不符合题意；
C、如果R出现短路，电路中仅灯泡工作，电压表测电源电压，示数变大，由欧姆定律可知电流表的示数变大，故C符合题意；
D、如果灯L发生了短路，电压表示数为0，总电阻变小，根据欧姆定律可知，电流变大，电流表示数变大，故D不符合题意；
故选：C。
11．【解答】解：①大地吸收热量，大地内能增加，是通过热传递的方式实现的，故①错误；
②蒸发是在任何温度下都可以发生的汽化现象，故②错误；
③桂花飘香说明分子在永不停息地做无规则运动，故③正确；
④“夏避暑，临水而居”，是因为水的比热容大，相同质量的水和其它物质比较，吸收相同的热量，水的温度升高的少，故④正确。
故选：D。
12．【解答】解：①闭合电路的一部分导体AB在磁场中做切割磁感线运动时才会产生感应电流，故①错误；
②地理的两极和地磁场的两极并不重合的现象是我国宋代学者沈括最早发现的，这一发现比西方国家早了400多年，故②正确；
③手摇发电机在摇动手柄线圈转动过程中会产生感应电流，此过程中是机械能转化为电能，故③正确；
④根据电流的方向和安培定则可知，螺线管的右端为N极，螺线管的磁场与条形磁体的磁场相似，故④错误。
故选：B。
13．【解答】解：由电路图可知，当开关闭合后，定值电阻R1与滑动变阻器R2串联，电压表V1测R1两端的电压，电压表V2测电源两端的电压，电流表A测电路中的电流。
由电源的电压不变可知，滑片移动时电压表V2的示数不变，
当滑片向右移动时，变阻器接入电路中的电阻变大，电路的总电阻变大，
由I＝可知，电路中的电流变小，即电流表的示数变小，故①正确；
由U＝IR1可知，R1两端的电压变小，即电压表V1的示数变小，故②错误；
由R＝可知，电压表V1的示数与电流表示数的比值等于定值电阻R1的阻值，则其比值不变，故③正确；
因电压表V2的示数不变、电流表的示数变小可知，电压表V2的示数与电流表示数的乘积变小，故④错误。
综上可知，只有①③正确。
故选：B。
14．【解答】解：
①灯泡的电阻随温度的变化而变化，故图中的曲线A为小灯泡L的电流随电压变化关系的图象，定值电阻的阻值固定不变，故图中的直线B为定值电阻R的电流随电压变化关系的图象，从图象B中可知，当R两端的电压为8V时，通过R的电流为0.4A；
根据欧姆定律可知，定值电阻的阻值：R＝＝＝20Ω，故①错误；
②小灯泡L的额定电压为4V，从图中可知小灯泡的额定电流为0.4A，小灯泡L正常工作1min消耗的电能：W＝ULILt＝4V×0.4A×1×60s＝96J，故②正确；
③将小灯泡L和电阻R并联接入电路，当干路电流为0.4A时，根据并联电路的电压和电流特点，从图中可知此时R、L两端的电压为2V，通过R的电流为0.1A，通过L的电流为0.3A，小灯泡L的实际电功率P实＝UL′IL′＝2V×0.3A＝0.6W，故③错误；
④由将小灯泡L和电阻R串联接入电路中，若通过电阻R的电流为0.5A，由欧姆定律可知此时R两端的电压：U″＝I″R＝0.5A×20Ω＝10V，
因为串联电路电流处处相等，所以通过灯泡的电流也为0.5A，由图象知此时灯泡的电压为8V，
因为串联电路总电压等于各用电器电压之和，
所以电源电压为：U＝U′L+U″＝8V+10V＝18V；故④正确。
故选：A。
15．【解答】解：由图甲可知，R1与R2串联，电压表测R2电压，由图乙可知，变阻器两端电压U2＝3V，变阻器消耗的功率为P2＝0.9W，
此时变阻器接入电路的电阻：R2＝＝＝10Ω，故①正确；
串联电路中电流处处相等，
电路的电流为I＝＝＝＝0.3A﹣﹣﹣﹣﹣（1），
由图甲可知，当滑片P至b端时，R2全部接入电路，由图乙可知，此时变阻器的功率为P2'＝0.5W，U2'＝5V，
此时变阻器接入电路的电阻为其最大值：R2'＝＝＝50Ω；
电路的电流：I'＝＝＝＝0.1A﹣﹣﹣﹣﹣﹣（2），
由（1）（2）可得：R1＝10Ω，电源电压U＝6V，故②正确；
当滑动变阻器的电阻为零时，电路的电流最大，总功率最大，
最大电流为：I大＝＝＝0.6A，故③错误；
该电路的最大功率为：
P大＝＝＝3.6W，
当滑动变阻器的电阻最大时，电流最小，总功率最小，最小电流为0.1A，
电路的最小功率为：
P最小＝UI小＝6V×0.1A＝0.6W，
所以该电路的总电功率的变化范围是0.6W～3.6W，故④正确。
故选：D。
二、填空题（每空2分，共8分）
16．【解答】解：用一根导线做成跳绳，将跳绳的两端与固定在地面上的灵敏电流计相连，摇动“跳绳”时，导体在地磁场做切割磁感线运动，电路中会产生感应电流，这是电磁感应现象。
故答案为：电磁感应。
17．【解答】解：两滴水银能够自动结合成一滴较大的水银，是由于分子之间存在吸引力的缘故。
故答案为：分子之间存在吸引力的缘故。
18．【解答】解：甲、乙都是由铁组成的物体，其比热容相同，所以两物体的比热容之比为1：1，
因为Q吸＝cmΔt，甲、乙两物体吸收相同的热量，
所以c甲m甲Δt甲＝c乙m乙Δt乙，
乙物体的升高的温度：Δt乙＝××Δt甲＝×15℃＝20℃。
故答案为：20℃。
19．【解答】解：3000revs/kW•h表示电路中用电器每消耗1kW•h的电能，电能表的转盘转过3300转，据此可以求出电能表转盘转动了180r，家用电器消耗的电能：W＝＝0.06kW•h；
家用电器的额定电功率：P＝＝＝0.6kW＝600W。
故答案为：600。
三、作图题（每题3分，共6分）
20．【解答】解：分析图中磁感线的方向可知，螺线管的右端是N极，左端为S极；
利用安培定则可以判断出电源的右端是“+”极，左端为“﹣”极，如图所示。

21．【解答】解：灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故。既能控制灯泡，又能更安全。如下图所示：

四、实验题（第22题8分，第23题12分，共20分）
22．【解答】解：（1）点燃酒精灯时，能闻到酒精的气味，属于扩散现象；
（2）在加热过程中，随着水温升高，是通过热传递增加水的内能；
（3）由图乙可知，温度计的分度值为1℃，此时液柱的上表面与96刻度线对齐，则该温度计的示数为96℃；
由表中数据可知，从第3min开始水开始沸腾，水的沸点是99℃，前3min水没有沸腾，气泡在上升过程中逐渐变小；
（4）水沸腾时烧杯的上方出现大量的“白气”，“白气”是由水蒸气遇冷液化形成的；
（5）本实验是探究型实验，实验中收集多组数据是为了寻找普遍规律，故A正确；
（6）水的沸点是99℃，水的沸点跟大气压有关，大气压越低，沸点越低，由此可知水沸腾后没有达到100℃，当地的大气压低于标准大气压。
故答案为：（1）扩散；（2）热传递；（3）96；变小；（4）液化；（5）A；（6）低于。
23．【解答】解：（1）闭合开关前，应使滑动变阻器滑片处于右端时，目的也是防止电路中电流过大，烧坏电路元件；
（2）电流表应串联在电路中，电压表应与小灯泡并联，正确的连接如图所示：
；
（3）电压表的示数为2.2V低于小灯泡的额定电压，所以应该增大小灯泡两端的电压，小灯泡才能正常发光，根据串联分压的规律可知应减小滑动变阻器连入电路的电阻从而减小滑动变阻器两端的电压，所以应将滑片向左移动；
（4）由图知电流表选用0～0.6A的量程，分度值为0.02A，示数为0.5A，灯的额定功率为：
P＝UI＝2.5V×0.5A＝1.25W；
（5）①闭合开关闭合开关S、S2，断开S1，调节滑动变阻器的滑片，使电流表示数为I1＝；
②闭合开关S和S1，断开S2，保持滑动变阻器滑片位置不变，记录电流表的示数为I；
③在①中，R与电流表串联后再与灯并联，当电流表示数为I1＝时，由欧姆定律和并联电路电压的规律，灯的电压为U额，灯正常发光；
在②中，电路的连接没有改变，只是电流表测R与灯并联的总电流，
因各电阻的大小和通过的电流不变，灯仍正常发光，根据并联电路电流的规律灯的额定电流：I额＝I﹣I1＝I﹣，
故小灯泡正常发光时电阻：R额＝＝＝。
故答案为：（1）右；（2）；（3）左；（4）1.25；（5）；S、S1；S2；。
五、计算题（第24题9分，第25题12分，共21分）解答时应写出必要的文字说明、公式和重要的计算步骤，只写出最后答案的不能得分。
24．【解答】解：（1）小灯泡标有“6V 3W”，灯泡的额定电压：U额＝6V，灯泡的额定电功率：P额＝3W，
由P＝UI可得，灯泡的额定电流：I额＝＝＝0.5A，
根据欧姆定律可得灯泡灯丝的电阻：RL＝＝＝12Ω；
（2）当开关S1、S2都断开时，定值电阻R1与灯L串联，小灯泡正常发光，
由串联电路电流规律可得：I1＝I额＝0.5A，
根据欧姆定律可得R1两端的电压：U1＝I1R1＝0.5A×12Ω＝6V，
由串联电路电压规律可得电源电压：U＝U1+U额＝6V+6V＝12V；
（3）当开关S1、S2都闭合时，定值电阻R1与R2并联，根据W＝UIt＝t可得，
通电t＝100s定值电阻R1消耗的电能：W1＝t＝×100s＝1200J，
通电t＝100s定值电阻R1消耗的电能：W2＝t＝×100s＝240J，
根据并联电路的电功率规律可得，整个电路消耗的电能：W＝W1+W2＝1200J+240J＝1440J。
答：（1）小灯泡的电阻为12Ω；
（2）电源电压是12V；
（3）S1、S2都闭合时，通电100s，求整个电路消耗的电能是1440J。
25．【解答】解：（1）水吸收的热量：
Q吸＝cm（t﹣t0）＝4.2×103J/（kg•℃）×2.2kg×（40℃﹣15℃）＝2.31×105J；
（2）由题意可知，开关S0和S都闭合时，B触点与A接通，工作电路中只有R1工作，此时电热水器处于加热状态，
则电热水器处于加热状态时工作电路的功率：
P加热＝＝＝880W；
（3）将2.2kg的水从15℃加热到40℃时，水吸收的热量为2.31×105J，
电热水器消耗的电能W＝＝＝2.75×105J，
由P＝可得，＝＝312.5s≈313s；
（4）当温度达到50℃后，电磁铁会把衔铁吸下，B触点与C接通，R1与R2串联，
因串联电路中总电阻等于各分电阻之和，
所以，工作电路的电流：
I＝＝＝0.1A，
则通电10min内R2产生的热量：
Q2＝I2R2t时间＝（0.1A）2×2145Ω×10×60s＝12870J。
答：（1）将电热水器水箱中2.2kg的水从15℃加热到45℃，水吸收的热量为2.31×105J；
（2）电热水器处于加热状态时工作电路的功率为880W；
（3）将2.2kg的水从15℃加热到40℃，电热水器需要通电313秒；
（4）当温度达到50℃后，通电10min，R2产生的热量为12870J。
