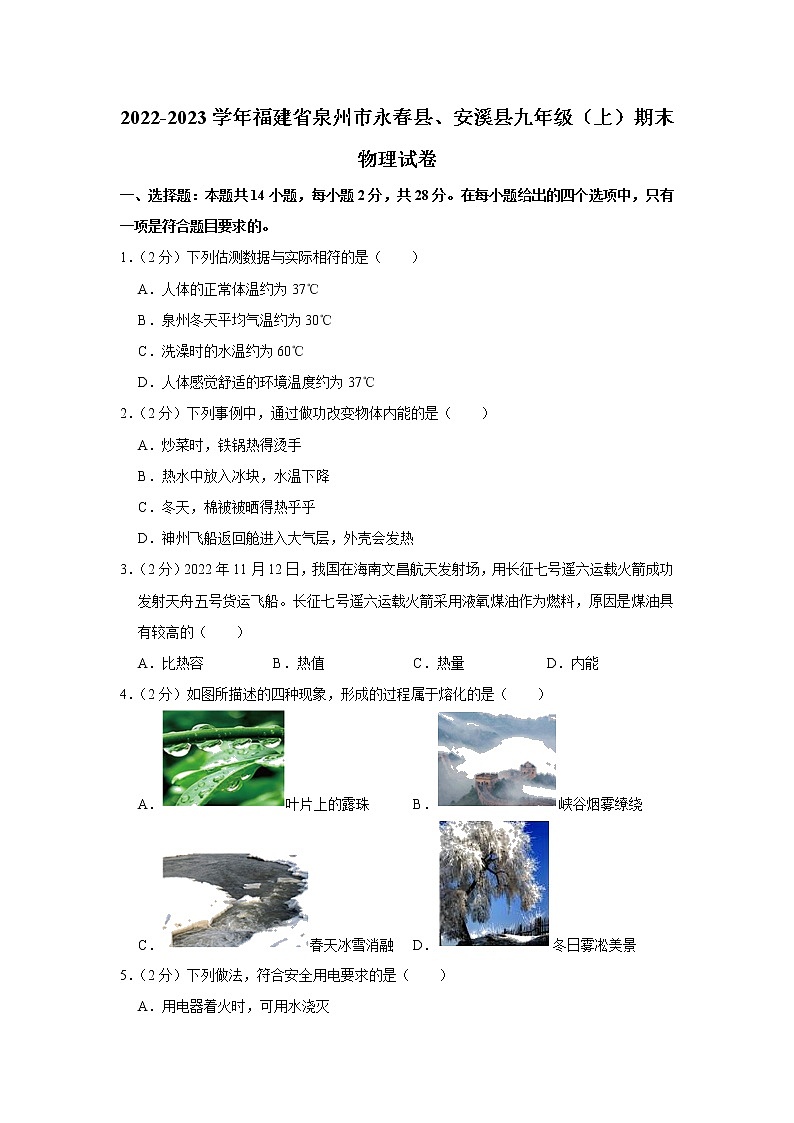

2022-2023学年福建省泉州市永春县、安溪县九年级（上）期末物理试卷
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．（2分）下列估测数据与实际相符的是（　　）
A．人体的正常体温约为37℃
B．泉州冬天平均气温约为30℃
C．洗澡时的水温约为60℃
D．人体感觉舒适的环境温度约为37℃
2．（2分）下列事例中，通过做功改变物体内能的是（　　）
A．炒菜时，铁锅热得烫手
B．热水中放入冰块，水温下降
C．冬天，棉被被晒得热乎乎
D．神州飞船返回舱进入大气层，外壳会发热
3．（2分）2022年11月12日，我国在海南文昌航天发射场，用长征七号遥六运载火箭成功发射天舟五号货运飞船。长征七号遥六运载火箭采用液氧煤油作为燃料，原因是煤油具有较高的（　　）
A．比热容 B．热值 C．热量 D．内能
4．（2分）如图所描述的四种现象，形成的过程属于熔化的是（　　）
A．叶片上的露珠 B．峡谷烟雾缭绕
C．春天冰雪消融 D．冬日雾凇美景

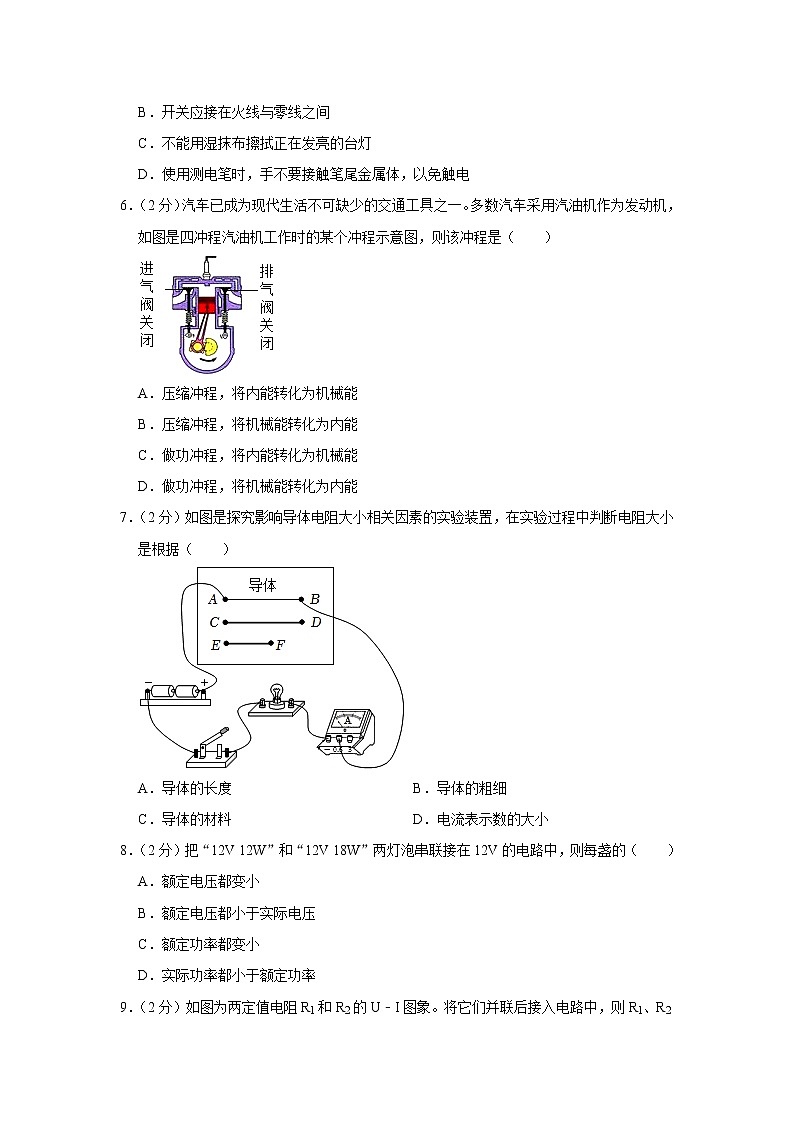

5．（2分）下列做法，符合安全用电要求的是（　　）
A．用电器着火时，可用水浇灭
B．开关应接在火线与零线之间
C．不能用湿抹布擦拭正在发亮的台灯
D．使用测电笔时，手不要接触笔尾金属体，以免触电
6．（2分）汽车已成为现代生活不可缺少的交通工具之一。多数汽车采用汽油机作为发动机，如图是四冲程汽油机工作时的某个冲程示意图，则该冲程是（　　）

A．压缩冲程，将内能转化为机械能
B．压缩冲程，将机械能转化为内能
C．做功冲程，将内能转化为机械能
D．做功冲程，将机械能转化为内能
7．（2分）如图是探究影响导体电阻大小相关因素的实验装置，在实验过程中判断电阻大小是根据（　　）

A．导体的长度 B．导体的粗细
C．导体的材料 D．电流表示数的大小
8．（2分）把“12V 12W”和“12V 18W”两灯泡串联接在12V的电路中，则每盏的（　　）
A．额定电压都变小
B．额定电压都小于实际电压
C．额定功率都变小
D．实际功率都小于额定功率

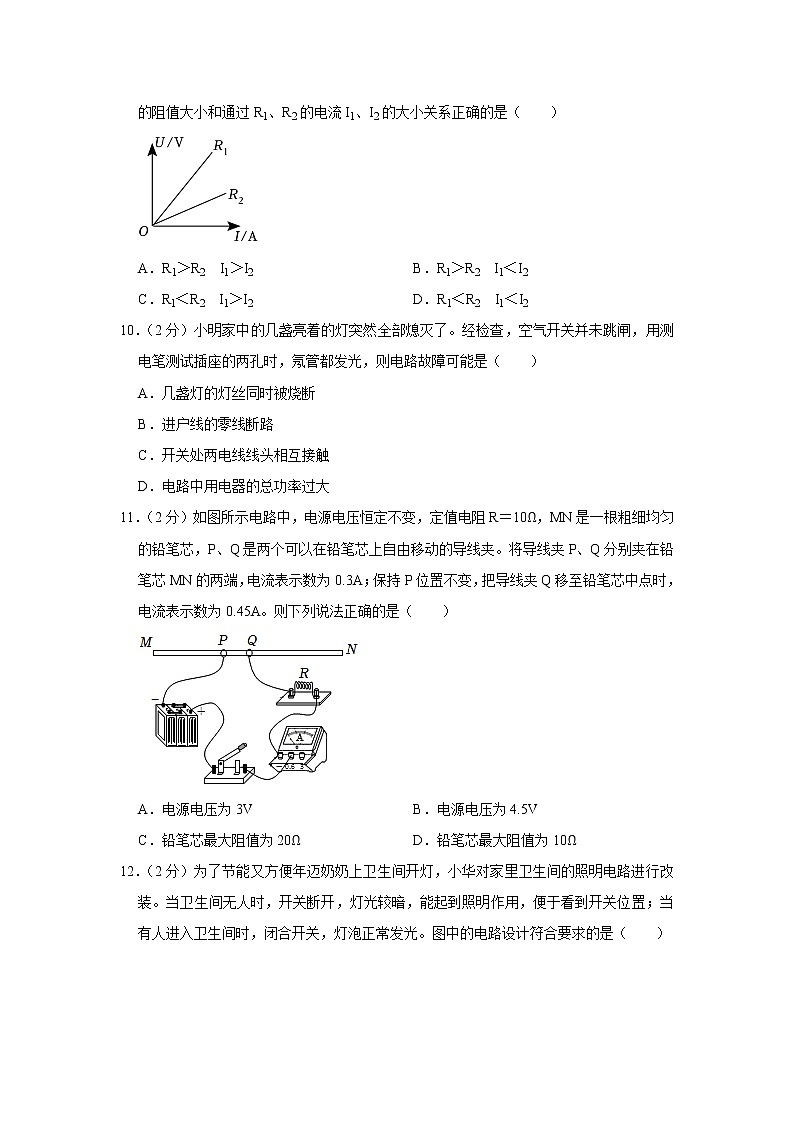

9．（2分）如图为两定值电阻R1和R2的U﹣I图象。将它们并联后接入电路中，则R1、R2的阻值大小和通过R1、R2的电流I1、I2的大小关系正确的是（　　）

A．R1＞R2 I1＞I2 B．R1＞R2 I1＜I2
C．R1＜R2 I1＞I2 D．R1＜R2 I1＜I2
10．（2分）小明家中的几盏亮着的灯突然全部熄灭了。经检查，空气开关并未跳闸，用测电笔测试插座的两孔时，氖管都发光，则电路故障可能是（　　）
A．几盏灯的灯丝同时被烧断
B．进户线的零线断路
C．开关处两电线线头相互接触
D．电路中用电器的总功率过大
11．（2分）如图所示电路中，电源电压恒定不变，定值电阻R＝10Ω，MN是一根粗细均匀的铅笔芯，P、Q是两个可以在铅笔芯上自由移动的导线夹。将导线夹P、Q分别夹在铅笔芯MN的两端，电流表示数为0.3A；保持P位置不变，把导线夹Q移至铅笔芯中点时，电流表示数为0.45A。则下列说法正确的是（　　）

A．电源电压为3V B．电源电压为4.5V
C．铅笔芯最大阻值为20Ω D．铅笔芯最大阻值为10Ω
12．（2分）为了节能又方便年迈奶奶上卫生间开灯，小华对家里卫生间的照明电路进行改装。当卫生间无人时，开关断开，灯光较暗，能起到照明作用，便于看到开关位置；当有人进入卫生间时，闭合开关，灯泡正常发光。图中的电路设计符合要求的是（　　）
A． B．
C． D．
13．（2分）如图所示的电路中，电源电压恒定不变。当开关S1、S2闭合时，则（　　）

A．电阻R1、R2是串联的
B．电流表A测量的是通过电阻R2的电流
C．若保持开关S1闭合，断开开关S2，电压表V示数将变大
D．若保持开关S1闭合，断开开关S2，电流表A示数将变小
14．（2分）如图所示的电路中，电源电压恒定不变，灯L1、L2、L3均完好。闭合开关S，下列说法正确的是（　　）

A．三盏灯都能发光
B．连接ad，三盏灯并联
C．去掉导线bc，三盏灯的电功率均变大
D．去掉导线bc，三盏灯的电功率均变小
二、填空题：本题共6小题，每空1分，共12分。
15．（2分）中国人的饭碗任何时候都要牢牢端在自己手上。为预防粮食生虫，会在粮仓里放一种“固体粮虫净”。“固体粮虫净”过一段时间会变小，变小过程发生的物态变化是 　 　，此过程需要 　 　热量。
16．（2分）如图是我国研制的月球探测车。探测车外壳选用抗温差大的材料制成，这是因为月球表面物质的比热容 　 　（选填“较大”或“较小”），温差大的缘故。探测车在阳光的照射下温度升高，内能的增加是通过 　 　方式实现的。

17．（2分）用毛皮摩擦过的橡胶棒靠近用绝缘细线悬挂着的轻质小球A，相互作用情况如图所示，则小球A带 　 　电；若将小球A与带正电的轻质小球B相互靠近，二者将会相互 　 　。

18．（2分）闪电蕴含着巨大的能量，将来有可能成为一种新型清洁能源。若某次闪电的电压约为108V，电流约为2×104A，持续放电时间10﹣3s，则这次闪电释放的能量约为 　 　J。若按1度电0.5元计算，这次闪电所含能量的价值约为 　 　元（保留一位小数）。
19．（2分）如图，电源电压恒为4.5V，R1＝5Ω，R2＝10Ω，当闭合开关后，两电表都有示数且保持稳定，则甲电表的示数为　 　，乙电表的示数为　 　。

20．（2分）如图甲，电源电压恒为8V，灯泡L1和L2的额定电压均为6V，L1和L2的I﹣U关系如图乙所示。当开关S闭合时，灯泡L1的实际功率为 　 　W，通电1min整个电路消耗的电能为 　 　J。
三、作图题：本题共2小题，每小题2分，共4分。
21．（2分）请在如图中把螺口灯泡和开关正确接入家庭电路中。

22．（2分）根据图甲所示的实物连接图，在图乙的虚线框内画出对应的电路图。

四、简答题：本题共1小题，共4分。
23．（4分）小华家最近在装修新房子。安装电线时，小华爸爸为了节约成本，想选择比规定的规格细的铜芯导线。小华知道后，告诉爸爸这样选择会对电路造成危害。请你用所学的物理知识，解释小华爸爸若选择细的铜芯导线可能对电路造成的危害及其原因。
五、实验题：本题共5小题，共30分。
24．（6分）如图甲是“探究水在沸腾前后温度变化的特点”的实验装置图。

（1）安装实验装置时，铁夹和铁圈应先安装的是 　 　。
（2）实验中，某时刻温度计的示数如图乙所示，此时水的温度为 　 　℃。
（3）如图丙是根据实验数据描绘的水温随时间变化的图象，分析图象可知：
①水的沸点为 　 　℃，原因是实验时实验室的大气压比1个标准大气压 　 　；
②水沸腾时需要 　 　，但温度 　 　。
25．（5分）在“比较两种液体的吸热能力”实验中，实验装置如图所示。
（1）除了图中的实验器材外，该实验还需要用到的实验器材有秒表和 　 　。
（2）实验中应取质量 　 　的液体1和液体2，分别倒入两个相同的烧杯中，并用两个相同的酒精灯对两液体进行加热。
（3）如表是记录的部分实验数据，通过分析表中数据可知：
①两种液体从开始加热至温度升高到42℃时，液体1吸收的热量比液体2吸收的热量 　 　。
②升温较快的是 　 　，由此可见，　 　的吸热能力较强。
加热时间/min
0
1
2
3
4
液体1的温度/℃
30
34
38
42
46
液体2的温度/℃
10
18
26
34
42

26．（5分）如图是“探究串联电路的电压关系”的实物连接图。
（1）小灯泡L1、L2应该选择规格 　 　（填“相同”或“不同”）的。
（2）在连接电路时，开关必须 　 　。
（3）测量完小灯泡L1两端的电压，为了测量小灯泡L2两端的电压，只将电压表与小灯
泡L1的A接线柱连接的那一段导线，直接改接到小灯泡L2的D接线柱上，你认为这种接法 　 　（填“正确”或“不正确”）的，理由是 　 　。
（4）正确连接电路后，测得UBA＝1.4V，UDC＝1.5V和UDA＝2.9V，小华据此得出结论：串联电路两端的电压等于各部分电路两端电压的总和。小明认为结论不可靠，需要改进的实验方案是：　 　。

27．（6分）如图甲是“探究电流与电阻的关系”的实验电路图。电源电压恒为4.5V，所给的定值电阻阻值有5Ω、10Ω、15Ω、20Ω四种规格。

（1）闭合开关前，滑动变阻器的滑片P应该置于 　 　端。滑动变阻器除保护电路外，在本实验中的作用还有 　 　。
（2）如图乙是根据实验数据绘制的I﹣R图象，分析图象，可得到的结论：　 　。
（3）实验时，将5Ω的定值电阻换为10Ω的定值电阻后，应将滑动变阻器的滑片P向 　 　端移动，使电压表示数为 　 　V。
（4）为了完成整个实验步骤，滑动变阻器的最大阻值应为 　 　Ω。
28．（8分）如图甲是用“伏安法测量小灯泡的阻值”的实物电路图，电源电压恒定不变，小灯泡的额定电压为2.5V。

（1）连接电路前，发现电流表指针如图乙所示，接下来应将电流表指针调至 　 　。
（2）用笔画线代替导线，将图甲的电路连接完整，要求滑动变阻器滑片P向右端移动时，电压表示数变小。
（3）连接好电路，闭合开关，移动滑动变阻器的滑片P，记录多组小灯泡两端不同的电压及对应的通过小灯泡的电流值。图丙中图线A是根据实验数据在坐标纸上绘制出的I﹣U图象，分析图象可知：
①小灯泡正常工作时的电阻RL＝　 　Ω，小灯泡的额定功率为 　 　W。
②小灯泡灯丝电阻随电压的增大而 　 　，原因是 　 　。
（4）小华同学由于连线错误，根据测量数据绘制出的I﹣U图象如图丙图线B所示。你认为错误的原因是 　 　。
六、计算题：本题共3小题，共22分。
29．（6分）如图是一款多功能电火锅，如表为该电火锅的部分铭牌。某次吃火锅时，小华往电火锅内加满温度为20℃的水，正常工作时，加热10min后水烧开（1个标准大气压下）。已知水的比热容为c水＝4.2×103J/（kg•℃）。求：
（1）水吸收的热量；
（2）电火锅消耗的电能；
（3）电火锅的加热效率。
名称
××牌多功能电火锅
容量
2L
额定电压
220V
加热功率
1350W
保温功率
100W

30．（7分）如图所示的电路中，电源电压恒定不变，电阻R1为定值电阻。闭合开关S，在滑动变阻器R2的两端移动滑片P，电流表的示数变化范围为0.2～0.6A，电压表的变化范围为2～6V，求：
（1）电源电压U；
（2）滑动变阻器R2的最大阻值；
（3）当电压表示数为3V时，电路的总功率。

31．（9分）小华家安装了一台沐浴用的简易太阳能热水器。热水器水箱中的水在冬天往往温度不够高，小华想在水箱中装一个“220V 2000W”的电热管R，设计了如图1所示的电路。经认真思考，小华拟选用“6V 0.2A”小灯泡L1或“6V 10mA”发光二极管L2，给设计的电路添加一个指示灯，为使指示灯和电热管R各自都能正常工作，他认为再给一个阻值适当的电阻R1即可。电热管R和指示灯的阻值均不随温度变化而变化。
（1）求电热管R的阻值；
（2）在用电高峰期，小华家中的电压降低了10%，求电热管R的实际功率与额定功率的百分比；
（3）在图2虚线框中画出小华设计的带有指示灯的电路图，并通过计算，说明小灯泡L1还是发光二极管L2更合适作为指示灯。


2022-2023学年福建省泉州市永春县、安溪县九年级（上）期末物理试卷
参考答案与试题解析
一、选择题：本题共14小题，每小题2分，共28分。在每小题给出的四个选项中，只有一项是符合题目要求的。
1．【解答】解：A、人体的正常体温约为37℃，故A正确；
B、泉州冬天平均气温约为18～24℃，故B错误；
C、人体的正常体温约为37℃，洗澡时的水温约为40℃，故C错误；
D、人体感觉舒适的环境温度约为23℃，故D错误。
故选：A。
2．【解答】解：A、炒菜时铁锅热得烫手，是通过热传导将热量传递给手的，故A不符合题意；
B、热水中放入冰块，热水放出热量、温度降低，是通过热传递改变物体的内能，故B不符合题意；
C、冬大晒太阳取暖，是通过热辐射使物体温度升高、内能增大的，故C不符合题意；
D、神州飞船返回舱进入大气层，外壳克服摩擦做功，将机械能转化为内能，内能增加，温度升高，是通过做功改变物体的内能，故D符合题意。
故选：D。
3．【解答】解：火箭采用液氧煤油作为燃料，主要是因为液氧煤油热值大，相同条件下，完全燃烧能放出更多的热量。
故选：B。
4．【解答】解：A、叶片上的露珠，是空气中水蒸气放出热量发生的液化现象，故A不合题意；
B、峡谷烟雾缭绕，是空气中水蒸气放出热量发生液化形成的小水滴飘散在空气中，故B不合题意；
C、春天冰雪消融，冰由固态变成液态，是熔化现象，故C符合题意；
D、雾凇的形成，水由气态变成固态，是凝华现象，故D不合题意。
故选：C。
5．【解答】解：
A、生活中的水是导体，电器起火时，应先切断电源，再施救，故A不符合安全用电要求；
B、电灯开关应接在火线与电灯之间，这样开关能起到控制灯泡的作用，也能保证更换灯泡时，断开开关，切断火线，使用更安全，故B不符合安全用电要求；
C、生活中的水是导体，不能用湿抹布擦拭正在发亮的台灯，以免触电，故C符合安全用电要求；
D、使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故D不符合安全用电要求。
故选：C。
6．【解答】解：由图知，汽油机的两个气门都关闭，活塞向上运动，汽缸的容积变小，是压缩冲程，这个冲程的能量转化是机械能转化为内能，故B正确，ACD错误。
故选：B。
7．【解答】解：将不同的电阻丝接入电路，电流大小不同，灯泡亮度不同，因此实验中是通过观察电流表示数的大小和灯泡亮度来比较电阻大小的，这种方法在物理学中称之为转换法。
故选：D。
8．【解答】解：AB、因为两个灯泡的额定电压都是12V，因此将两个灯泡串联接在电源电压为12V的电路中，则两个灯泡分得的电压都小于12V，故两灯泡实际电压都小于额定电压，其额定电压都不会变小，故AB错误；
C、额定功率不会随实际电压的改变而改变，故额定功率都不会变小，故C错误；
D、两灯串联在电路中时，两灯泡实际电压都小于额定电压，由P＝可知，其实际功率都小于额定功率，故D正确。
故选：D。
9．【解答】解：如下图将两电阻并联后接入电压为U0电路中，因并联电路各支路两端的电压相等，则：U1＝U2＝U0；

当R1和R2两端的电压相等时，通过电阻R1的电流小于通过电阻R2的电流，即：I1＜I2；
由欧姆定律可知，R1＝＝，R2＝＝，
所以R1＞R2；
综上可知，ACD错误，B正确。
故选：B。
10．【解答】解：小明家中的几盏亮着的灯突然全部熄灭了。经检查，空气开关并未跳闸，这说明电路可能出现了断路故障；
用测电笔检测插座左右两孔，氖管都发光，说明火线上一定“有电”，火线一定是完好的，因为原来的灯泡是亮着的，说明开关是闭合，而本不应该使得测电笔发光的左孔也使得测电笔发光，说明左孔经灯泡、开关和火线相连，因而断路是因为与零线未接通，所以故障是进户零线断路，故B正确。
而几盏灯的灯丝同时烧断，则插座左孔不再与火线相连，氖管不会发光，故A错误；如果开关处两电线线头相互接触相当于闭合开关，灯泡仍发光；故C错误；电路中用电器的总功率过大，电流过大，空气开关会跳闸；故D错误。
故选B。
11．【解答】解：（1）由图可知铅笔芯的接入电阻与定值电阻R串联，根据串联电路的电阻规律可知，电路中的总电阻：R总＝R+R芯，
将导线夹P、Q分别夹在铅笔芯MN的两端，电流表示数为：I＝0.3A，
根据欧姆定律可得电源电压：U＝IR总＝I（R+R芯）＝0.3A×（10Ω+R芯）…………①；
（2）保持P位置不变，把导线夹Q移至铅笔芯中点时，由导体电阻与导体长度的的关系可知，铅笔芯接入电路的电阻：R′芯＝R芯，
此时电流表的示数：I′＝0.45A，
根据欧姆定律可得电源电压：U＝I′R′总＝I′（R+R′芯）＝0.45A×（10Ω+R芯）…………②；
由①②联立，解得：U＝9V，R芯＝20Ω；
故ABD错误，C正确。
故选：C。
12．【解答】解：根据题意可知，当卫生间无人时，开关断开，灯光较暗，能起到照明作用，便于看到开关位置，这说明此时通过灯泡的电流较小；
当有人进入卫生间时，闭合开关，灯泡正常发光，此时通过灯泡的电流较大，所以灯泡与定值电阻是串联在电路中，开关与定值电阻并联，开关闭合后，定值电阻会被短路；故C正确。
故选：C。
13．【解答】解：A、电路中的电流路径是从电源正极、开关到电流表后分两路，一路经R1到电源负极，另一路经R2、S2到负极，故电阻R1、R2是并联；故A错误；
B、电流表在干路中，则测量R1、R2的总电流，故B错误；
C、开关都闭合时，电阻R1、R2是并联，电压表测量R2的电压等于电源电压；若保持开关S1闭合，断开开关S2，电阻将被断路，则电压表V测量R2的电压为0，说明变小了，故C错误；
D、电流表在干路中，测量干路电流，并联各支路不相互影响，断开开关S2，R2的电流变为0，但R1的电流不变，干路中的电流减小，则电流表的示数减小，故D正确。
故选：D。
14．【解答】解：A、图中灯泡L2和L3被短路不发光，只有L1接入电路，故A错误；
B、连接ad，三盏灯的两端都能通过导线与电源的两端相连，即三盏灯并联，故B正确；
CD、图中灯泡L2和L3被短路，电功率为0，通过灯泡L1的电流为I＝，去掉bc后，三个灯泡串联，通过灯泡L1的电流I′＝＜I，根据P＝I2R知，灯泡L1的功率变小，另外两个灯泡有电流流过，消耗的电功率不再是0，即去掉导线bc，灯泡L1的功率变小，另外两个灯泡的电功率变大，故C、D错误。
故选：B。
二、填空题：本题共6小题，每空1分，共12分。
15．【解答】解：“固体粮虫净”过一段时间会变小，是由固态直接变为气态的过程，是升华现象，需要吸收热量。
故答案为：升华；吸收。
16．【解答】解：根据热量计算公式Q＝cmΔt可知，物质的质量一定，吸收热量一定时，物质的比热容越小，所引起的温度变化越大，探测车外壳使用抗温差大的材料，说明月球表面物质比热容较小；
探测车在阳光的照射下温度升高，内能的增加是通过热传递的方式改变内能。
故答案为：较小；热传递。
17．【解答】解：用毛皮摩擦过的橡胶棒带负电，故用毛皮摩擦过的橡胶棒去靠近A，二者将相互排斥，根据同种电荷相互排斥可知，小球A带负电。
由于异种电荷相互吸引，将小球A与带正电的轻质小球B相互靠近，二者将会相互吸引。
故答案为：负；吸引。
18．【解答】解：这次闪电释放的能量：W＝UIt＝108V×2×104A×10﹣3s＝2×109J＝2×109×kW•h＝kW•h；
这次闪电所含能量的价值：kW•h×0.5元/（kW•h）≈277.8元。
故答案为：2×109；277.8。
19．【解答】解：
由于电压表内阻很大，在电路中可看作断路；电流表内阻很小，在电路中可看作一根导线；
若两电阻串联，根据电流的流向可知，乙应为电流表，甲应为电压表，但闭合开关后，则R1被短路，电流表无示数，不符合题意；
则两电阻只能是并联，乙只能为电压表，且乙测电源电压（即并联电路两端的电压），其示数为4.5V；
甲只能为电流表，甲测通过R1的电流，
根据并联电路电压的规律和欧姆定律可得，甲电流表的示数I1＝＝＝0.9A。
故答案为：0.9A；4.5V。
20．【解答】解：由图甲知两个灯泡串联，由乙图知，当电路中的电流I＝I1＝I2＝0.5A时，U1＝2V，U2＝6V，电源电压U＝U1+U2＝8V，
此时灯泡L1的实际功率P1＝U1I1＝2V×0.5A＝1W；
通电1min整个电路消耗的电能W＝UIt＝8V×0.5A×60s＝240J。
故答案为：1；240。
三、作图题：本题共2小题，每小题2分，共4分。
21．【解答】解：火线进入开关，再从开关接入灯泡顶端的金属点，零线直接接入灯泡的螺丝套。如下图所示：

22．【解答】解：由图可知，电流从电源正极出发开始分支，一支经灯泡L1、开关S1，另一支经开关S2，灯泡L2，然后共同汇合后经开关S1回到电源负极，电路图如下所示：
。
四、简答题：本题共1小题，共4分。
23．【解答】答：在导线长度一定时，细的铜芯导线电阻比粗的铜芯导线的电阻更大，根据Q＝I2Rt可知，在通过的电流相同时，电阻大的细的铜芯导线在相同时间内产生的热量会更多，更容易引起导线绝缘皮快速老化，甚至直接起火，带来危险。
五、实验题：本题共5小题，共30分。
24．【解答】解：（1）为保证用酒精灯的外焰给烧杯加热，组装仪器时，应先根据酒精灯的外焰高度确定铁圈；
（2）由图知，温度计的分度值为1℃，所以温度计的读数为96℃；
（3）①由丙图可知，水的沸点为98℃，低于1标准大气压下的水的沸点100℃，故实验室的大气压比1个标准大气压低；
②水沸腾的特点：继续吸热，温度不变。
故答案为：（1）铁圈；（2）96；（3）①98；低；②吸热；不变。
25．【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，除了图中的实验器材外，该实验还需要用到的实验器材有秒表和天平；
（2）根据（1）可知，实验中应取质量相同的液体1和液体2，分别倒入两个相同的烧杯中，并用两个相同的酒精灯对两液体进行加热；
（3）①两种液体从开始加热至温度升高到42℃时，液体1用时3分钟，液体2用时4分钟，根据转换法，液体1吸收的热量比液体2吸收的热量少；
②根据表中数据可知，从34℃升高到42℃，液体1用时2分钟，液体2用时1分钟，升温较快的是液体2，根据比较吸热能力的方法，液体1的吸热能力较强。
故答案为：（1）天平；（2）相同；（3）①少；②液体2；液体1。
26．【解答】解：（1）根据归纳法的要求，小灯泡L1、L2应该选择规格不同；
（2）在连接电路时，为保护电路，开关必须断开；
（3）已测出L1两端的电压，与B相连的为电压表正接线柱，与A相连的为电压表的负接线柱，若只将电压表与小灯泡L1的A接线柱连接的那一段导线，直接改接到小灯泡L2的D接线柱上，这种接法不正确的，理由是电压表的正负接线柱接反；
（4）根据一组数据得出的结论有偶然性，为得出普遍性的规律，要换用不同规格的小灯泡进行多次实验。
故答案为：（1）不同；（2）断开； （3）不正确；电压表的正负接线柱接反；（4）换用不同规格的小灯泡进行多次实验。
27．【解答】解：（1）为了保护电路，应将滑动变阻器调至最大阻值处，因此滑片应该位于右端；
在该实验中滑动变阻器的作用是除保护电路还有一个作用，就是每当更换电阻后，电阻两端电压发生变化时，要调节滑动变阻器使得定值电阻两端电压保持不变；
（2）观察图象可知，电流与对应电阻的乘积是一个定值，因此可得出结论：导体两端电压一定时，通过导体的电流与导体电阻成反比；
（3）根据串联分压原理可知，将定值电阻由5Ω改接成10Ω的电阻，电阻增大，其分得的电压增大；
探究电流与电阻的实验中应控制电压不变，应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，由分压原理，应增大滑动变阻器连入电路中的电阻，所以滑片应向右移动，使电压表的示数不变；
由图象可知，定值电阻两端所控制的电压为：UV＝IR＝0.4A×5Ω＝2V；
（4）由图象知，当电阻的阻值为25Ω时，电路中的电流为0.1A，此时变阻器的阻值最大，
可知其最大阻值为：R最大＝＝25Ω，故为了完成整个实验，应该选取最大阻值至少25Ω的滑动变阻器。
故答案为：（1）右；控制定值电阻R两端的电压不变；（2）电压一定时，导体中的电流与导体的电阻成反比；（3）右；2；（4）25。
28．【解答】解：（1）连接电路前，发现电流表指针如图乙所示，即电流表指针没有在零刻线处，所以接下来应将电流表指针调至零刻度线处；
（2）在该实验中，电压表测量灯泡两端电压；
要求滑动变阻器滑片P向右端移动时，电压表示数变小，则滑动变阻器两端的电压变大，由串联分压的规律可知滑动变阻器接入电路的电阻应变大，即滑片P向右端滑动时，滑动变阻器接入电路的阻值变大，所以应将滑动变阻器的左下接线柱连入电路，如下图所示：
；
（3）①由图丙中图线A可知，当灯泡两端电压为2.5V时，通过灯泡的额定电流为0.25A，则小灯泡正常工作时的电阻为：
RL＝＝＝10Ω，
小灯泡的额定功率为：
PL＝ULIL＝2.5V×0.25A＝0.625W；
②由图丙中图线A可知，当灯泡两端电压增大，通过灯泡的电流也增大，根据P＝UI可知，灯泡的功率变大，温度升高，灯丝电阻随温度的升高而增大，故小灯泡灯丝电阻随电压的增大而增大，原因是电压增大时，灯丝温度升高，灯丝电阻随温度升高而增大；
（4）当电流变大时，根据U＝IR，灯两端的电压应变大，由串联电路电压的规律，滑动变阻器两端的电压变小，根据丙图中的B图象可知，随着电流的增大，电压减小，其原因是电压表并联在滑动变阻器两端。
故答案为：（1）零刻度线；（2）见解答图；（3）①10；0.625；②增大；电压增大时，灯丝温度升高，灯丝电阻随温度升高而增大；（4）电压表并联在滑动变阻器的两端。
六、计算题：本题共3小题，共22分。
29．【解答】（6分）解：一锅水的体积V＝2L＝2dm3＝2×10﹣3m3，
由ρ＝可知，一锅水的质量：m＝ρV＝1.0×103kg/m3×2×10﹣3m3＝2kg，
一个标准大气压下，水的沸点是100℃，
水烧开需要吸收的热量Q＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×2kg×（100℃﹣20℃）＝6.72×105J；
（2）由P＝可知，电火锅消耗的电能：W＝P加热t′＝1350W×10×60s＝8.1×105J；
（3）电火锅的加热效率：。
答：（1）水吸收的热量为.72×105J；
（2）电火锅消耗的电能为8.1×105J；
（3）电火锅的加热效率为82.96%。
30．【解答】解：（1）当滑动变阻器的滑片P移到最左端时，滑动变阻器R2连入电路的电阻为0，此时电压表的示数最大为电源电压U＝6V；
（2）当滑动变阻器的滑片P移到最右端时，R2连入电路的电阻最大，R1和R2串联，电压表测量R1两端的电压，由I＝知，此时电路中的电流最小为I小＝0.2A，由U＝IR知此时R1两端的电压也最小为U1＝2V，滑动变阻器两端的电压为U2＝U﹣U1＝6V﹣2V＝4V，
滑动变阻器的最大阻值R大＝＝＝20Ω；
（3）定值电阻R1的阻值R1＝＝＝10Ω，
当电压表示数为U1′＝3V时，电路中的电流I′＝I1′＝＝＝0.3A，
电路的总功率P＝UI′＝6V×0.3A＝1.8W。
答：（1）电源电压U为6V；
（2）滑动变阻器R2的最大阻值为20Ω；
（3）当电压表示数为3V时，电路的总功率为1.8W。
31．【解答】解：（1）由P＝可知，电热管的电阻：；
（2）用电高峰期，小华家中的实际电压U实＝（1﹣10%）U＝0.9×220V＝198V，
电热管此时的实际功率：P实＝＝＝1620W，
则电热管R的实际功率与额定功率的百分比：＝×100%＝81%；
（3）由题知，电热管R的额定电压为220V，而指示灯的额定电压为6V，为使指示灯和电热管R各自都能正常工作，且要保证指示灯的安全，由串联和并联电路的特点可知，应使电热管和指示灯所在支路并联，且应该在指示灯的支路上串联一个分压电阻R1，设计电路图如下所示：

若选用L1作为指示灯，当L1正常工作时，该支路的电功率为：P1＝UI1＝220V×0.2A＝44W，
若选用L2作为指示灯，当L2正常工作时，该支路的电功率为：P2＝UI2＝220V×10×10﹣3A＝2.2W，
因为P2＜P1，即选用L2时该支路消耗的电功率较小，更加节能，
所以选择发光二极管L2更合适。
答：（1）电热管R的阻值为24.2Ω；
（2）电热管R的实际功率与额定功率的百分比为81%；
（3）图见解答；发光二极管L2更合适作为指示灯。
