2022-2023学年河南省三门峡市渑池县九年级（上）期末物理试卷
一、填空题（本题共6小题，每空1分，共14分）
1．（2分）亲身体验并深入思考是我们获得物理知识的重要方法，将一根铁丝快速反复弯折，弯折处发热，可认识到 　 　可以改变物体的内能。用注射器取水后封住前端，用力推活塞，水很难被压缩，说明分子间存在 　 　。
2．（3分）家庭电路的触电事故都是人体直接或间接跟 　 　线接触造成的；如图所示是测电笔的结构，在使用测电笔时，手能接触测电笔的 　 　（选填“笔尖”或“笔尾”）金属体，当氖管发光时 　 　（选填“有”或“没有”）电流通过人体。

3．（2分）用毛皮摩擦过的橡胶棒由于得到电子而带 　 　电。用这个橡胶棒接触验电器的金属球，如图所示，验电器的两金属箔片由于带同种电荷互相 　 　而张开。

4．（2分）信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是 　 　来导航，若将铜棒绑在鸽子身上，　 　（“会”或“不会”）对它的飞行产生干扰。
5．（3分）某品牌手机充电宝上面标有电压为5V，容量为12000mA•h，它充满电后，可以储存的电能是 　 　J。现有两个充电器，甲标注“输出5V，600mA”，乙标注“输出5V，4A”，你认为 　 　（选填“甲”或“乙”）可以快速充电器。你判断的理由是 　 　。

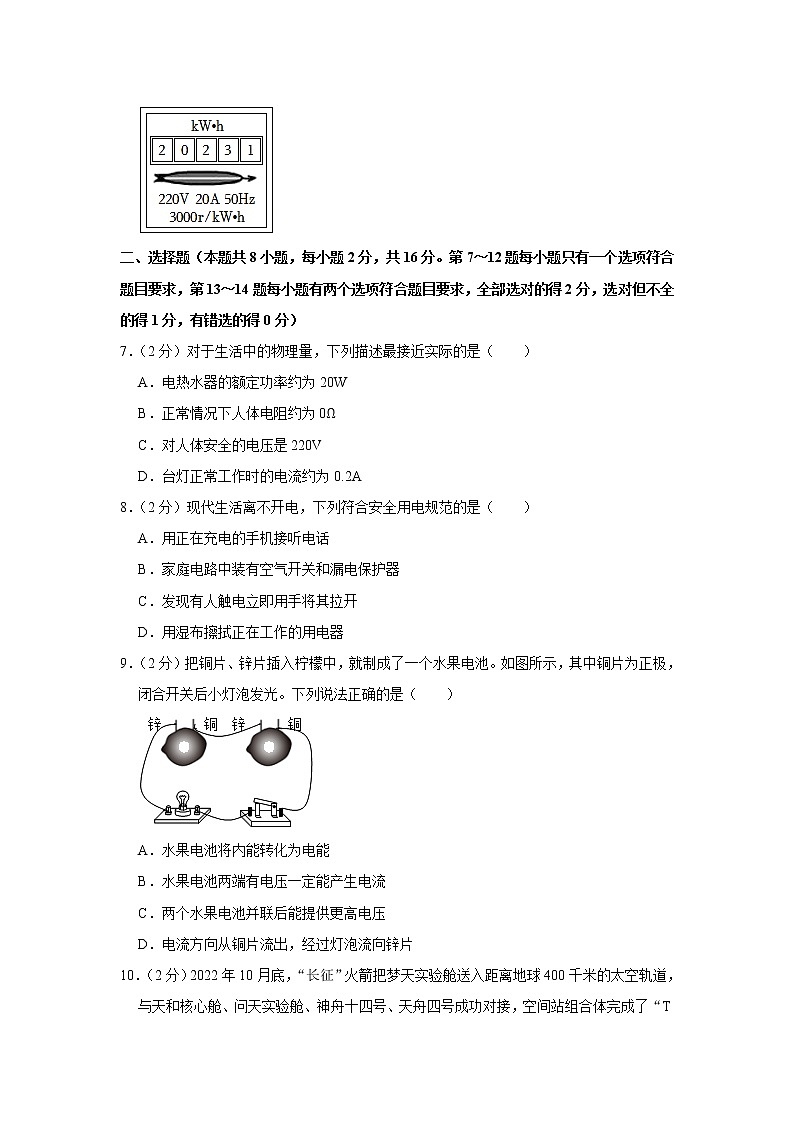

6．（2分）在家用电器调查活动中，小明看到自己家电能表盘如图所示，让电热水器单独工作3min，电能表表盘转了150r，热水器的实际功率为 　 　W；同时该电路还允许功率不超过 　 　W的用电器同时工作。

二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有错选的得0分）
7．（2分）对于生活中的物理量，下列描述最接近实际的是（　　）
A．电热水器的额定功率约为20W
B．正常情况下人体电阻约为0Ω
C．对人体安全的电压是220V
D．台灯正常工作时的电流约为0.2A
8．（2分）现代生活离不开电，下列符合安全用电规范的是（　　）
A．用正在充电的手机接听电话
B．家庭电路中装有空气开关和漏电保护器
C．发现有人触电立即用手将其拉开
D．用湿布擦拭正在工作的用电器
9．（2分）把铜片、锌片插入柠檬中，就制成了一个水果电池。如图所示，其中铜片为正极，闭合开关后小灯泡发光。下列说法正确的是（　　）

A．水果电池将内能转化为电能
B．水果电池两端有电压一定能产生电流
C．两个水果电池并联后能提供更高电压
D．电流方向从铜片流出，经过灯泡流向锌片
10．（2分）2022年10月底，“长征”火箭把梦天实验舱送入距离地球400千米的太空轨道，与天和核心舱、问天实验舱、神舟十四号、天舟四号成功对接，空间站组合体完成了“T字构型”建造任务，巨大的太阳能电池板为空间站提供能量。对这一过程所涉及的物理知识正确的是（　　）
A．火箭加速升空过程发动机将内能转化为机械能
B．火箭用液态氢做燃料，是因其热值较小
C．空间站在太空轨道上具有的机械能为0
D．太阳能电池板工作时把太阳能转化为内能
11．（2分）在实验室做实验时，小明把两灯串联，闭合开关后，发现L1亮，L2不亮。为了找出原因，他把电压表并联在L2两端（如图所示），发现电压表示数为0，则原因可能是（　　）

A．开关短路 B．电源接触不良
C．L2断路 D．L2短路
12．（2分）如图所示的串联电路中，定值电阻R1＝2R2，开关闭合后，电阻R1、R2两端电压分别为U1、U2，通过的电流分别为I1、I2，电功率分别为P1、P2，相同时间内做的功为W1、W2，以下比值正确的是（　　）

A．I1：I2＝2：1 B．U1：U2＝1：1 C．P1：P2＝2：1 D．W1：W2＝1：2
（多选）13．（2分）如图所示，两个相同透明容器中密封着等量的空气。用该装置探究电流产生的热量与哪些因素有关时，下列说法正确的是（　　）

A．用U形管中液面高度差反映电流产生热量的多少
B．通电后可探究电流产生的热量与电流大小的关系
C．通电后可探究电流产生的热量与电阻大小的关系
D．通电一段时间后，左侧U形管中液面高度差较大
（多选）14．（2分）如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（　　）

A．体温越高，R的阻值越小
B．体温越高，电压表示数越大
C．体温越高，电压表示数越小
D．体温越高，电路消耗的电功率越小
三、作图题：（本题共2小题，每题2分，共4分）
15．（2分）如图所示，请用笔画线代替导线，将可以调节亮度的台灯接入电路。
16．（2分）在图中根据小磁针静止时的指向，标出磁体的N、S极和A点的磁感应线方向。

四、实验与探究题：（本题共3小题，第17题4分，18题6分，19题9分，共19分）
17．（4分）如图1是探究不同物质吸热规律的实验装置图。在两容器内分别装入质量相同的水和煤油，用两个相同的电加热器直接加热液体，用木盖盖住容器，用温度计测量液体吸收热量后升高的温度值，根据实验数据绘制出图像如图2，则：

（1）两种液体吸收热量的多少可通过 　 　（选填“液体升高的温度”或“加热时间”）比较。
（2）由图2可知质量相同的不同物质，升高相同温度，　 　（选填“a”或“b”）吸收的热量多，　 　（选填“a”或“b”）的吸热能力更强。
（3）　 　（选填“a”或“b”）是水的图像。
18．（6分）小红利用图1所示的电路探究“电流与电阻的关系”，已知电源电压为6V且保持不变，实验用到的电阻的阻值分别为5Ω、10Ω、15Ω、20Ω、25Ω

（1）闭合开关前应将滑动变阻器滑片移动到最 　 　端。闭合开关，小红发现电压表示数接近电源电压，可能是定值电阻R出现了 　 　（选填“短路”或“断路”）；
（2）排除故障后，换用不同的电阻，并调节滑动变阻器的滑片，使电压表示数保持不变，记下对应的电流表的示数，得到如图所示的电流随电阻变化的图像，由图像可得出结论：　 　；
（3）实验过程中，小红在将阻值为5Ω的电阻改换成阻值为10Ω的电阻时，她应向 　 　（选填“左”或“右”）移动滑片，使电压表示数为 　 　V；
（4）为了保证能够利用给出的5个电阻完成实验，滑动变阻器的阻值至少 　 　Ω。
19．（9分）实践小组的同学们进行“伏安法测定小灯泡电阻”的实验，小灯泡的额定电压为2.5V（阻值约为10Ω），滑动变阻器规格为“20Ω 1A”。

序号
①
②
电阻R/Ω
1
1.7
0.24
7.1
2
2.1
0.26
8.1
3



（1）请你用笔画线代替导线，将图甲中的电路连接完整（导线不得交叉）；
（2）同学们把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是 　 　；
（3）经检查无误后，接通电路，滑动变阻器的滑片P，当观察到 　 　时，表明小灯泡正常发光，此时电流表示数如图乙所示为 　 　A，则小灯泡正常发光时的阻值为 　 　Ω（保留一位小数）。
（4）小明的实验记录和有关计算如表所示，你帮他把表头补充完整：①　 　②　 　。从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受 　 　影响导致的。
五、综合应用题：（本题共2小题，第20题7分，第21题10分，共17分）
20．（7分）如图所示的电路中，电源电压不变，电阻R2阻值为20Ω，闭合开关S，两电流表的示数分别为0.5A和0.2A，则
（1）电源电压；
（2）电阻R1的阻值；
（3）通电1min该电路消耗的总电能。

21．（10分）如图某品牌电热锅的简化电路如图乙所示，闭合开关S接通电源后，可以转换触点开关S1使电热锅处于加热或保温状态。设电源电压U＝220V，电热锅加热功率P加＝1100W，保温功率P保＝110W，水的比热容c水＝4.2×103J/（kg•℃），水的密度ρ水＝1.0×103kg/m3，求：

（1）当S闭合，S1接 　 　（选填“a”或“b”）时为保温挡，保温状态下，电热锅每小时耗电多少度？
（2）连接电热锅的电线至少要能承受多大的电流？
（3）R1的阻值是多少Ω？
（4）某次测试中发现将1.5L温度为23℃的水加热至100℃费时10min，则电热锅的效率是多少？

2022-2023学年河南省三门峡市渑池县九年级（上）期末物理试卷
参考答案与试题解析
一、填空题（本题共6小题，每空1分，共14分）
1．【解答】解：将一根铁丝快速反复弯折，铁丝克服摩擦做功，铁丝的内能增大，弯折处发热，可认识到做功可以改变物体的内能。
用注射器取水后封住前端，用力推活塞，由于分子间存在相互作用的斥力，水很难被压缩。
故答案为：做功；相互作用的斥力。
2．【解答】解：
（1）当人体直接或间接与火线接触时，就会造成触电；
（2）使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，此时有电流通过人体，氖管发光，表明检测的是火线。
故答案为：火；笔尾；有。
3．【解答】解：
毛皮与橡胶棒在摩擦的过程中，橡胶棒的原子核束缚电子的能力强，会得到电子，带负电，毛皮会失去电子带等量的正电；
验电器的金属箔片上带上了同种电荷，由于同种电荷相互排斥，所以其两个金属箔片会张开。
故答案为：负；排斥。
4．【解答】解：信鸽具有卓越的航行本领，它能从2000km以外的地方飞回家，靠的是地磁场来导航，若将铜棒绑在鸽子身上，铜棒不能被磁化，不会对它的飞行产生干扰。
故答案为：地磁场；不会。
5．【解答】解：（1）电池充满电储存的电能为：W＝UIt＝5V×12000×10﹣3A×1×3600s＝2.16×105J；
（2）两个充电器的充电功率分别为：
P1＝U1I1＝5V×A＝3W，
P2＝U2I2＝5V×4A＝20W＞P1，
所以乙的充电速度快，乙是快速充电器。
故答案为：2.16×105；乙；乙的充电功率大，充电速度快。
6．【解答】解：由电能表参数可知，3000r/（kW•h）表示的是电路中每消耗1kW•h的电能，电能表的表盘转过3000r。
转盘转动150r，热水器消耗的电能：W＝＝0.05kW•h；
热水器的实际功率：P＝＝＝1kW＝1000W；
由电能表表盘参数可知，电能表正常工作时的电压为220V，允许通过的最大电流为20A，
他家同时使用的用电器的最大总功率：P大＝UI大＝220V×20A＝4400W，
该电路还允许功率不超过4400W﹣1000W＝3400W的用电器同时工作。
故答案为：1000；3400。
二、选择题（本题共8小题，每小题2分，共16分。第7～12题每小题只有一个选项符合题目要求，第13～14题每小题有两个选项符合题目要求，全部选对的得2分，选对但不全的得1分，有错选的得0分）
7．【解答】解：A、家用电热水器的额定功率约为1000W，故A错误；
B、正常情况下人体电阻约为几千欧，故B错误；
C、对人体安全的电压是不高于36V，故C错误；
D、台灯的功率较小，一般是40W左右；正常工作电流约I＝＝≈0.2A，故D正确。
故选：D。
8．【解答】解：
A、手机充电时接听电话，若充电器或电池不合格，有发生爆炸的可能，所以充电时不要接打电话，故A不符合安全用电常识；
B、家庭电路安装漏电保护器是防止漏电而采取的安全措施，空气开关是为了防止电路中的电流过大而采取的安全措施，故B符合安全用电常识；
C、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故，故D不符合安全用电常识因，故C不符合安全用电常识；
D、为水是导体，并且具有流动性，一旦与火线相连，人就会发生触电事故，不能用湿抹布擦正在发光的台灯灯泡，故D不符合题意。
故选：B。
9．【解答】解：A、水果电池工作时，消耗化学能，得到了电能，所以是将化学能转化为电能，故A错误；
B、水果电池两端有电压，但电路只能在闭合时才能产生电流，故B错误；
C、由并联电路电压规律知，两个水果电池并联后不能提供更高电压，故C错误；
D、水果电池外部电流方向从铜片（正极）流出，经过灯泡流向锌片（负极），故D正确。
故选：D。
10．【解答】解：A、火箭加速升空过程中，将燃料燃烧释放的内能转化为火箭的机械能，故A正确；
B、运载火箭用液态氢做燃料，是因其热值较大，故B错误；
C、空间站在太空轨道上具有重力势能和动能，故机械能不为0，故C错误；
D、太阳能电池板工作时把太阳能转化为电能，故D错误。
故选：A。
11．【解答】解：由图可知，该电路为串联电路，电压表测量的是灯泡L2两端的电压；闭合开关后，发现L1亮，说明电路是通路，电路出现了短路现象，电压表示数为0，说明与电压表并联部分电阻为0，所以故障是灯泡L2短路。
故选：D。
12．【解答】解：A、由图可知，闭合开关S后，电阻R1、R2串联，因串联电路中电流处处相等，则I1＝I2，故A错误；
B、根据欧姆定律可知，电阻R1、R2两端电压之比：U1：U2＝I1R1：I2R2＝R1：R2＝2R2：R2＝2：1，故B错误；
C、根据P＝UI可知，电阻R1、R2的电功率之比：P1：P2＝U1I1：U2I2＝U1：U2＝2：1，故C正确；
D、由P＝可知，电阻R1、R2在相同时间内做的功之比：W1：W2＝P1t：P2t＝P 1：P2＝2：1，故D错误。
故选：C。
13．【解答】解：A、电流通过导体产生热量的多少不能直接观察，但液体温度的变化可以通过液面高度差的变化来反映，故A正确；
BC、两个电阻串联在电路中，电流相同，通电时间相同，电阻不同，运用控制变量法，探究电流产生热量跟电阻的关系，故B错误，C正确；
D、两电阻丝串联，则通过电阻丝的电流和通电时间相同，右侧电阻阻值大，由焦耳定律Q＝I2Rt可知，右侧电阻产生热量多，即右侧U形管中液面高度差较大，故D错误。
故选：AC。
14．【解答】解：A、由图可知，两个电阻串联，电压表测定电阻的电压，体温越高，由图丙知，红外线热敏电阻越小，故A正确；
BC、体温越高，热敏电阻阻值减小，总电阻减小，根据欧姆定律可知，电路中的电流变大；由分压原理，热敏电阻的电压越小，根据串联电路电压的规律，电压表示数越大，故B正确，C错误。
D、体温越高时，电路中的电流变大，电源电压不变，利用P＝UI可知电路消耗的电功率变大。
故选：AB。
三、作图题：（本题共2小题，每题2分，共4分）
15．【解答】解：灯与变阻器串联，开关要控制火线，然后接入灯泡的金属块，零线与灯泡的螺旋套连接，如下所示：
16．【解答】解：从图可知，小磁针静止时左端为S极，右端为N极，因为同名磁极相互排斥，异名磁极相互吸引，所以左侧磁极为N极，右侧磁极为S极；磁感线的方向是从N极指向S极可判断磁感线的方向，如图所示：

四、实验与探究题：（本题共3小题，第17题4分，18题6分，19题9分，共19分）
17．【解答】解：（1）根据转换法，两种液体吸收热量的多少可通过加热时间比较；
（2）由图2可知质量相同的不同物质，升高相同温度，a加热时间长，由转换法，a吸收的热量多，a的吸热能力更强；
（3）水的吸热能力强，故a是水的图像。
故答案为：（1）加热时间；（2）a；a；（3）a。
18．【解答】解：（1）为了保护电路，闭合开关前，应将滑动变阻器的滑片移到阻值最大端，根据电路图判断滑片应移动到最右端；
根据电压表的示数接近电源电压，说明电压表并联部分之外是通路，结合题干给出的是定值电阻R出现故障，可知定值电阻R断路；
（2）分析图2图象，电压一定时，曲线上每点对应的电流和电阻的乘积都相等，由此得出结论：导体两端电压一定时，通过导体中的电流与导体电阻成反比；
（3）在用10Ω电阻替换5Ω电阻时，应先断开开关，拆下5Ω的电阻，然后换上10Ω的电阻，闭合开关，根据串联分压原理可知，10Ω电阻两端的电压将变大，所以应增大滑动变阻器接入电路中的电阻，将即滑动变阻器的滑片向右移动；
由图2知，定值电阻两端的电压UV＝0.5A×5Ω＝0.1A×25Ω＝2.5V，即电压表的示数为2.5V；
（4）实验中使用的定值电阻阻值最大为25Ω，定值电阻两端的电压始终保持UV＝2.5V，根据串联电路电压的规律，变阻器分得的电压：U滑＝U﹣UV＝6V﹣2.5V＝3.5V，滑动变阻器分得的电压为电压表示数的＝1.4倍，根据分压原理，当接入25Ω电阻时，变阻器连入电路中的电阻为：R滑＝1.4×25Ω＝35Ω，即滑动变阻器的最大阻值至少需要35Ω。
故答案为：（1）右；断路；（2）导体两端电压一定时，通过导体中的电流与导体电阻成反比；（3）右；2.5；（4）35。
19．【解答】解：（1）小灯泡的额定电压为2.5V，故电压表选用小量程并联在灯泡两端，滑动变阻器上下各选一个接线柱串联在电路中，如下图所示：
；
（2）把电路元件接入电路，刚接好最后一根导线，灯泡就立即发光，发生这种现象的原因可能是连接电路时开关未断开；
（3）灯在额定电压下正常发光，所以接通电路后，向右移动滑动变阻器的滑片P，观察到电压表的示数为2.5V时，表明小灯泡正常发光；
图乙中电流表选用小量程，分度值为0.02A，示数为0.3A，
小灯泡正常发光时的阻值为：R＝＝≈8.3Ω；
（4）实验中需记录灯泡两端的电压和通过灯泡的电流，所以表格处需填入①电压U/V，②电流I/A；
从表中数据看，不同电压下小灯泡的电阻值不同，这是灯丝电阻受温度影响导致的。
故答案为：（1）见解答图；（2）连接电路时开关未断开；（3）电压表示数为2.5V；0.3；8.3；（4）电压U/V；电流I/A；温度。
五、综合应用题：（本题共2小题，第20题7分，第21题10分，共17分）
20．【解答】解：（1）由电路图可知，闭合开关S，电阻R1、R2并联，电流表A2、A1分别测量干路和电阻R1支路中的电流。
因为并联电路干路中的电流等于各支路中的电流之和，所以电流表A2的示数为0.5A，即干路中的电流为：I＝0.5A，
电流表A1的示数为0.2A，即通过电阻R1的电流为：I1＝0.2A，通过电阻R2的电流为：I2＝I﹣I1＝0.5A﹣0.2A＝0.3A；
因为并联电路各支路两端的电压相等，所以电源电压：U＝U2＝I2R2＝0.3A×20Ω＝6V，
（2）R1两端的电压U1＝U＝6V，
电阻R1的阻值R1＝＝＝30Ω；
（3）通电1min整个电路消耗的电能为：W＝UIt＝6V×0.5A×1×60s＝180J。
答：（1）电源电压为6V；
（2）电阻R1的阻值为30Ω；
（3）通电1min该电路消耗的总电能为180J。
21．【解答】解：（1）当开关S、S1接a时，R1、R2串联；当开关S闭合，S1接b时，电路为R1的简单电路；
因为串联电路的总电阻等于各串联电阻之和，所以由P＝UI＝可知，R1、R2串联时，电路中的电阻最大，电功率最小，电热锅处于保温状态；电路为R1的简单电路时，电路中的电阻最小，电功率最大，电热锅处于加热状态；
因此开关S闭合，S1接a时，电热锅处于保温状态；
电热锅P保＝110W＝0.11kW，
由P＝可知，电热锅每小时消耗的电能W＝P保t＝0.11kW×1h＝0.11kW•h＝0.11度；
（2）当电热锅处于加热状态时，电路中的电流最大，
由P＝UI可知，连接电热锅的电线能承受最大电流I＝＝＝5A；
（3）开关S闭合，S1接b时，电热锅加热状态，
则R1的阻值R1＝＝44Ω；
（4）水的体积V＝1.5L＝1.5dm3＝1.5×10﹣3m3，
由ρ＝可知，水的质量m＝ρ水V＝1.0×103kg/m3×1.5×10﹣3m3＝1.5kg，
水吸收的热量：Q吸＝c水m（t﹣t0）＝4.2×103J/（kg•℃）×1.5kg×（100℃﹣23℃）＝4.851×105J；
由P＝可知，电热锅加热10min消耗的电能W′＝P加热t′＝1100W×10×60s＝6.6×105J；
电热锅的效率η＝＝＝73.5%。
答：（1）a；保温状态下，电热锅每小时耗电0.11度；
（2）连接电热锅的电线至少要能承受5A的电流；
（3）R1的阻值是44Ω；
（4）某次测试中发现将1.5L温度为23℃的水加热至100℃费时10min，则电热锅的效率是73.5%。
