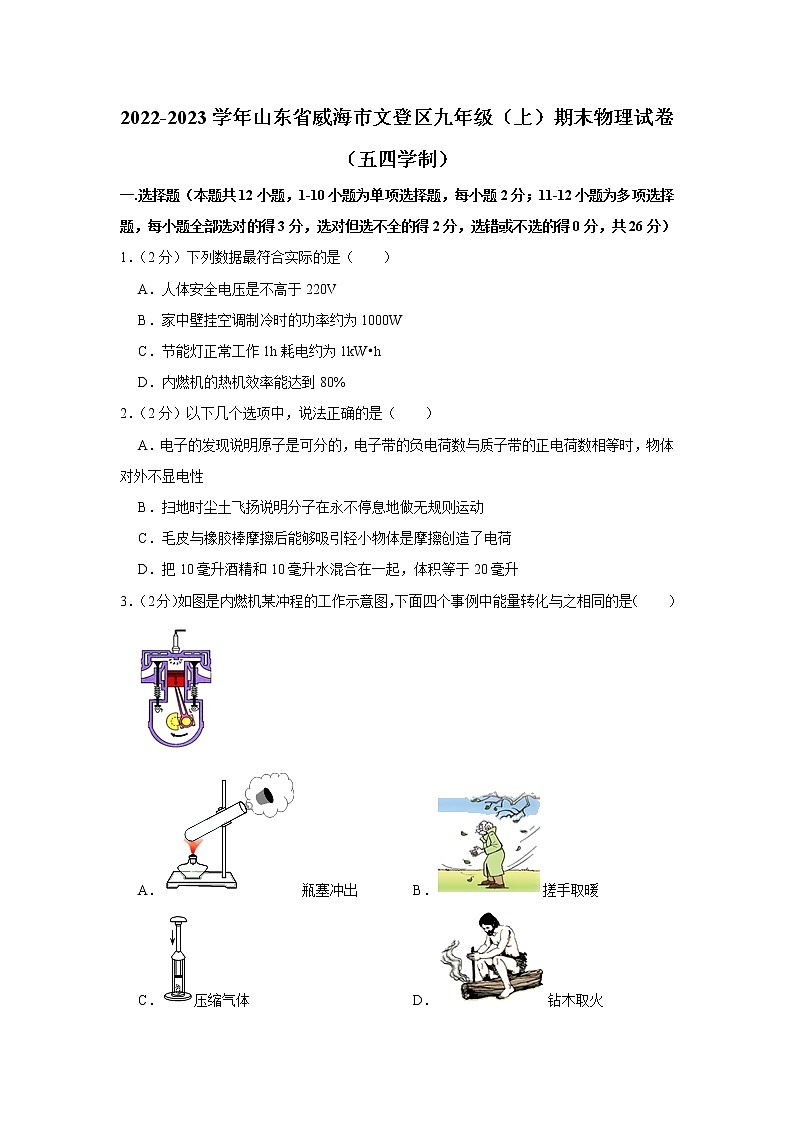

2022-2023学年山东省威海市文登区九年级（上）期末物理试卷（五四学制）
一.选择题（本题共12小题，1-10小题为单项选择题，每小题2分；11-12小题为多项选择题，每小题全部选对的得3分，选对但选不全的得2分，选错或不选的得0分，共26分）
1．（2分）下列数据最符合实际的是（　　）
A．人体安全电压是不高于220V
B．家中壁挂空调制冷时的功率约为1000W
C．节能灯正常工作1h耗电约为1kW•h
D．内燃机的热机效率能达到80%
2．（2分）以下几个选项中，说法正确的是（　　）
A．电子的发现说明原子是可分的，电子带的负电荷数与质子带的正电荷数相等时，物体对外不显电性
B．扫地时尘土飞扬说明分子在永不停息地做无规则运动
C．毛皮与橡胶棒摩擦后能够吸引轻小物体是摩擦创造了电荷
D．把10毫升酒精和10毫升水混合在一起，体积等于20毫升
3．（2分）如图是内燃机某冲程的工作示意图，下面四个事例中能量转化与之相同的是（　　）

A．瓶塞冲出 B．搓手取暖
C．压缩气体 D．钻木取火

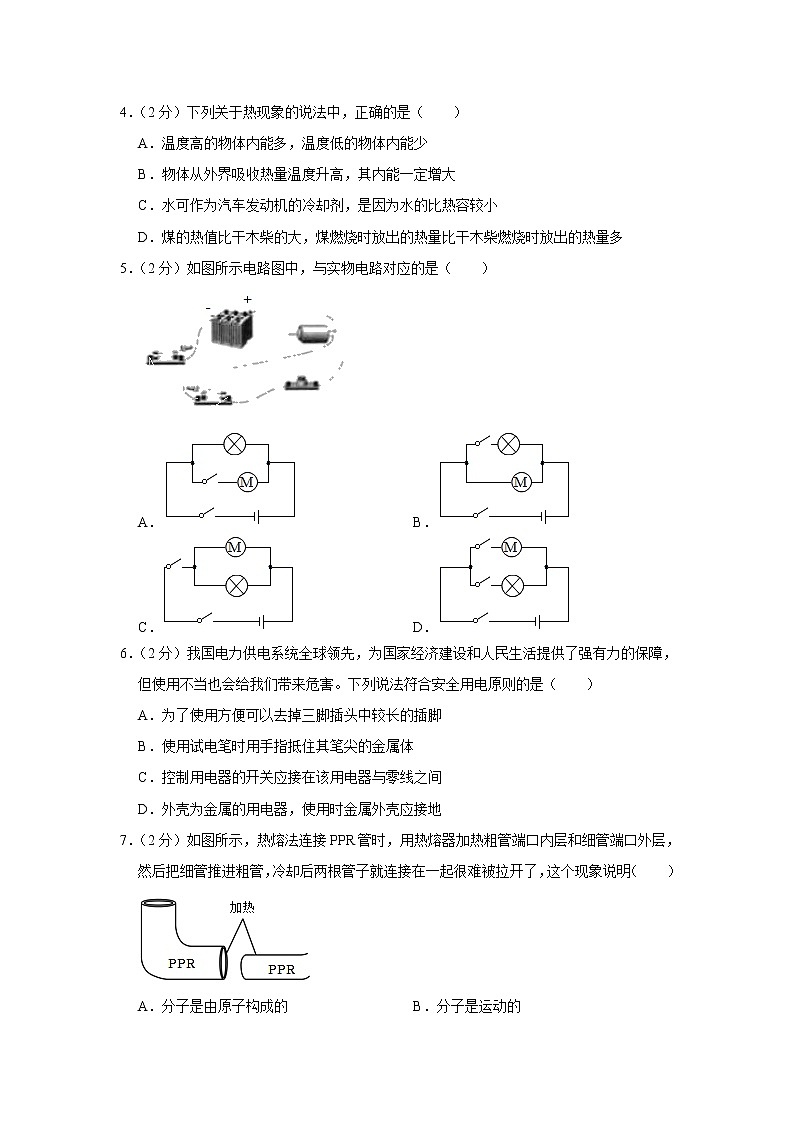

4．（2分）下列关于热现象的说法中，正确的是（　　）
A．温度高的物体内能多，温度低的物体内能少
B．物体从外界吸收热量温度升高，其内能一定增大
C．水可作为汽车发动机的冷却剂，是因为水的比热容较小
D．煤的热值比干木柴的大，煤燃烧时放出的热量比干木柴燃烧时放出的热量多
5．（2分）如图所示电路图中，与实物电路对应的是（　　）

A． B．
C． D．
6．（2分）我国电力供电系统全球领先，为国家经济建设和人民生活提供了强有力的保障，但使用不当也会给我们带来危害。下列说法符合安全用电原则的是（　　）
A．为了使用方便可以去掉三脚插头中较长的插脚
B．使用试电笔时用手指抵住其笔尖的金属体
C．控制用电器的开关应接在该用电器与零线之间
D．外壳为金属的用电器，使用时金属外壳应接地
7．（2分）如图所示，热熔法连接PPR管时，用热熔器加热粗管端口内层和细管端口外层，然后把细管推进粗管，冷却后两根管子就连接在一起很难被拉开了，这个现象说明（　　）

A．分子是由原子构成的 B．分子是运动的
C．分子间存在引力 D．分子间存在斥力

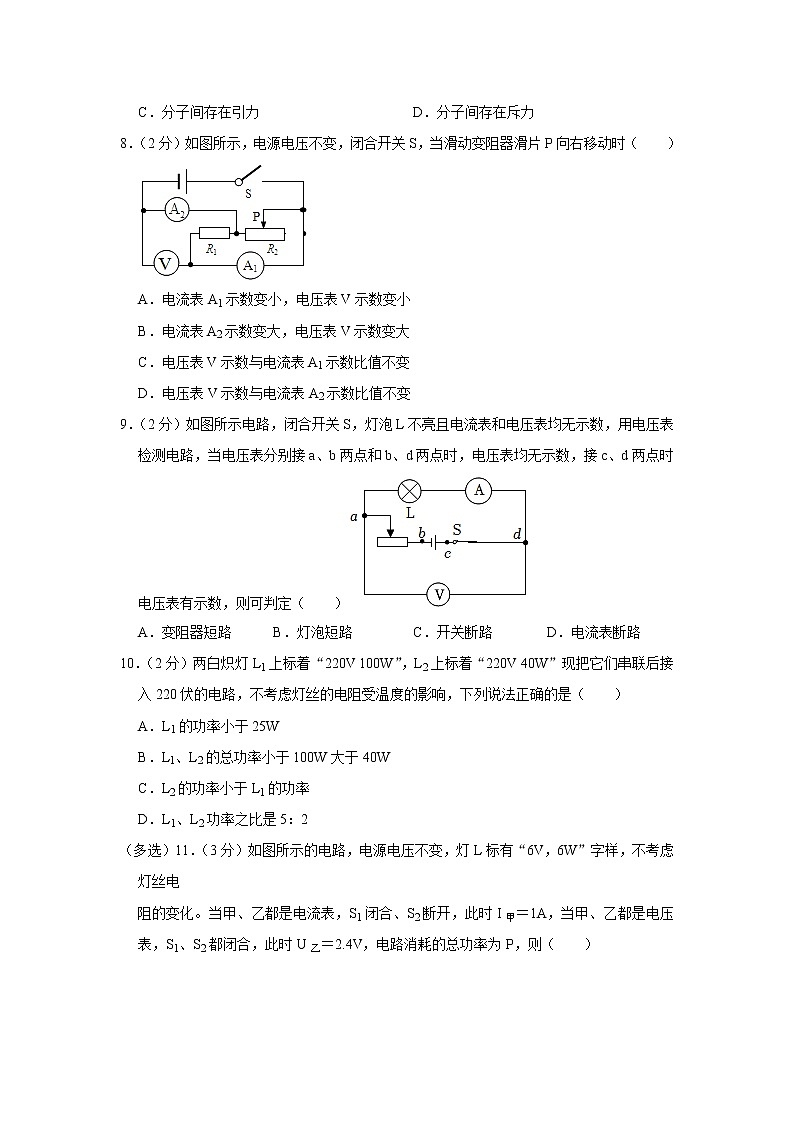

8．（2分）如图所示，电源电压不变，闭合开关S，当滑动变阻器滑片P向右移动时（　　）

A．电流表A1示数变小，电压表V示数变小
B．电流表A2示数变大，电压表V示数变大
C．电压表V示数与电流表A1示数比值不变
D．电压表V示数与电流表A2示数比值不变
9．（2分）如图所示电路，闭合开关S，灯泡L不亮且电流表和电压表均无示数，用电压表检测电路，当电压表分别接a、b两点和b、d两点时，电压表均无示数，接c、d两点时电压表有示数，则可判定（　　）
A．变阻器短路 B．灯泡短路 C．开关断路 D．电流表断路
10．（2分）两白炽灯L1上标着“220V 100W”，L2上标着“220V 40W”现把它们串联后接入220伏的电路，不考虑灯丝的电阻受温度的影响，下列说法正确的是（　　）
A．L1的功率小于25W
B．L1、L2的总功率小于100W大于40W
C．L2的功率小于L1的功率
D．L1、L2功率之比是5：2
（多选）11．（3分）如图所示的电路，电源电压不变，灯L标有“6V，6W”字样，不考虑灯丝电
阻的变化。当甲、乙都是电流表，S1闭合、S2断开，此时I甲＝1A，当甲、乙都是电压表，S1、S2都闭合，此时U乙＝2.4V，电路消耗的总功率为P，则（　　）

A．电阻R的阻值为18Ω
B．电路的总功率P为2.4W
C．当甲、乙都是电压表，S1、S2都闭合时，灯L的实际功率为0.96W
D．当甲、乙都是电流表，S1闭合、S2断开时，两表示数之比I甲：I乙＝2：3
（多选）12．（3分）如图是小敏设计的汽车尾气中CO排放量的检测电路。当CO浓度高于某一设定值时，电铃发声报警。图中气敏电阻R1阻值随CO浓度的增大而减小。下列说法正确的是（　　）

A．电铃应接在A和C之间
B．当CO浓度升高，电磁铁磁性减弱
C．用久后，电源电压U会减小，报警时CO最小浓度比设定值高
D．为使该检测电路在CO浓度更低时报警，可将R2的滑片向上移
二.填空题（共8小题，每小题2分，共16分）
13．（2分）家庭电路中的电风扇、洗衣机、电视机等用电器使用的插座与电灯之间的连接方式是　 　联，开关与电灯之间的连接方式是　 　联。
14．（2分）国庆节小名一家驾车到峰山公园游玩，刹车时不计刹车片质量的损耗，刹车片的内能 　 　（选填“增大”“不变”或“减小”），这是通过 　 　改变了刹车片内能。
15．（2分）一个成年人参加一次长跑，身体消耗的能量为6.6×106J，这些能量相当于完全燃烧0.55kg的干木柴才能得到，则干木柴的热值为 　 　J/kg；干木柴用掉一半后，剩余干木柴的热值将 　 　（选填“变大”、“变小”或“不变”）。
16．（2分）如图甲所示电路中，当闭合开关后，两个电压表的指针均为如图乙所示，则电阻R1和R2两端的电压分别为　 　V和　 　V。

17．（2分）如图电路中，若使L1和L2串联，应闭合开关 　 　；若使L1和L2并联，应闭合开关 　 　。

18．（2分）甲灯标有“36V 7.2W”，乙灯标有“12V 1.2W“，将他们串联后接在电源上，其中一个灯泡能正常发光，正常发光的灯泡是　 　，另一盏灯的实际功率是　 　（灯泡电阻不随温度变化而变化）。
19．（2分）灯泡L的额定电压为6V，小星通过实验测得其电流随电压变化的曲线如图，由图可知当小灯泡L正常发光时，通过其灯丝的电流是　 　A；通过调节滑动变阻器，使小灯泡两端的电压为3V，则此时小灯泡消耗的实际功率为　 　W。

20．（2分）如图电能表读数为　 　kW•h；某次测得该电能表在10min内转了60转，则该电能表后面的电路中用电器的总功率为　 　kW。

三.作图题（本题共2小题，21题2分，22题2分.共4分）
21．（2分）设计一个自动防盗报警电路。要求：如图所示，晚间房门被打开，细导线AB被扯断，灯亮且电铃响自动报警；晚间房门未被打开，细导线AB完好，灯亮但电铃不响不报警。

22．（2分）将如图所示电水壶的3条接线按照安全用电的原则对应连接到插头上。

四.实验探究题（本题共3小题，23题4分，24题7分，25题7分，共18分）
23．（4分）在“探究串联电路的电压关系”的实验中：
（1）为了使探究得出的结论具有普遍意义，L1和L2应该选择 　 　（选填“相同”或“不同”）规格的小灯泡。
（2）根据如图连接好电路，闭合开关，发现L1、L2均不发光，电压表有示数且大小接近电源电压，则电路中出现的故障可能是L1　 　（选填“短路”或“断路”）。
（3）测出L1两端的电压后，断开开关，小明准备拆下电压表，改接在B、C之间。小聪认为这样操作太麻烦，只需将与A点相连的导线改接到C点即可，你赞同小聪的做法吗？说出你的原因是 　 　。
（4）正确实验后，分析多组数据，得出的结论是 　 　。

24．（7分）如图甲所示是“比较不同物质吸热的情况”的实验装置，小华将色拉油和水分别装在相同的烧杯中，用酒精灯加热并不断搅拌，每隔0.5min测量一次温度，数据记录在表中。

加热时间/min
温度/℃
0
0.5
1.0
1.5
2.0
2.5
3.0
3.5
4.0
色拉油
20.0
20.3
20.7
21.5
23.0
25.0
27.0
29.0
31.0
水
20.0
20.2
20.5
21.0
22.0
23.0
24.0
25.0
26.0
（1）为方便比较不同物质吸热的情况，分别装入烧杯的色拉油和水的 　 　和初温相等。
（2）选用相同的酒精灯，是为了使单位时间内色拉油和水 　 　相同。不断搅拌的目的是使色拉油和水 　 　。
（3）图乙中已经画出色拉油温度随时间变化的图像，开始部分并不是直线，导致此现象的原因是除色拉油外还有 　 　吸收热量，为尽量减小这种影响，写出一种改进方法：　 　。
（4）根据上表实验数据可知，当色拉油和水升高相同温度时，　 　需要的时间短，　 　需要吸收的热量更多。
25．（7分）探究导体中电流跟电阻的关系时，选用以下器材：电源（电压保持3V不变）、电流表、电压表、滑动变阻器（20Ω、1A）、开关各一个，定值电阻4个（5Ω、10Ω、20Ω、50Ω各一个），导线若干。

（1）实验中所用电压表在未接入电路时，指针如图乙所示，在使用它测量前应进行的操作是 　 　；
（2）请用笔画线代替导线将图甲的实物电路连接完整。
（3）小明连好电路闭合开关后，发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，则原因可能是 　 　；
（4）排除故障后，小明在实验过程中，先将5Ω的电阻接入电路，移动滑动变阻器的滑片使电压表的示数为2V，并记下电流值。接着断开开关，将5Ω电阻更换10Ω电阻，他下一步的操作应该是：闭合开关，调节滑动变阻器的滑片，直至电压表的示数为 　 　V，并记下此时电流表的示数；再改接20Ω的电阻，重复上述步骤。记录实验数据。
（5）实验结束后，小红想在保持该电压不变的情况下，更换50Ω的定值电阻继续进行此实验，你帮小红分析一下，她的这种想法是否可以？为什么？　 　。
五.综合计算题（本题共3小题，26题8分，27题9分，28题9分，共26分。要求写出必要的文字说明。单位，重要的公式及主要的运算过程，只写出结果的不能得分）
26．（8分）已知天然气的热值为3.8×107J/m3，水的比热容为4.2×103J/（kg•℃）。求：
（1）完全燃烧1.4×10﹣2m3天然气放出多少热量？
（2）若某天然气灶的效率为60%，则这些天然气可将质量为3.8kg，初温为25℃的水加热到多少℃？（当地的大气压强为1标准大气压）
27．（9分）如图所示的电路中，电源电压和灯L的电阻均保持不变，灯L标有“6V，6W”字样。当R的滑片P位于左端点a，闭合S1、断开S2时，灯L两端的实际电压为额定电压的一半；当R的滑片P位于右端点b，闭合开关S1、S2时，电流表的示数为2A。求：
（1）滑动变阻器R的最大电阻是多少？
（2）电源的电压是多少？
（3）当R的滑片P位于左端点a，闭合S1、断开S2时，滑动变阻器消耗的电功率是多少？

28．（9分）如图甲为新型电饭锅，它能智能化地控制食物在不同时间段的温度，以得到最佳的营养和口感。小明了解到电饭锅的简化电路如图乙所示，R1和R2均为电热丝，S1和S2为温控开关，其中S2有A、B两个触点，可实现“高温”“中温”和“低温”三挡的转换。当S1闭合，S2连接触点A时，处于高温挡，高温挡功率为1100W。已知R1＝55Ω。求：

（1）电阻R2的阻值；
（2）当S1断开，S2连接触点B时，处于低温挡，求此时电路的总功率；
（3）如图丙是在一次煮饭过程中电饭锅功率与时间的关系图像，求本次煮饭过程中电饭锅在中温挡产生的热量。

2022-2023学年山东省威海市文登区九年级（上）期末物理试卷（五四学制）
参考答案与试题解析
一.选择题（本题共12小题，1-10小题为单项选择题，每小题2分；11-12小题为多项选择题，每小题全部选对的得3分，选对但选不全的得2分，选错或不选的得0分，共26分）
1．【解答】解：A、人体的安全电压是不高于36V，故A错误；
B、家中壁挂空调制冷时的功率约为1000W，故B正确；
C、节能灯的电功率约10W＝0.01kW，正常工作1h耗电W＝Pt＝0.01kW×1h＝0.01kW•h，故C错误；
D、内燃机的热机效率约30%～45%，故D错误。
故选：B。
2．【解答】解：A、汤姆生发现了电子，从而说明了原子是可以再分的，电子带的负电荷数与质子带的正电荷数相等时，物体对外不显电性。故A正确；
B、尘土飞扬是固体小颗粒的运动，不是分子的运动。故B错误；
C、毛皮与橡胶棒摩擦后能够吸引轻小物体是摩擦起电现象，是电荷的转移；故C错误；
D、把10毫升酒精和10毫升水混合在一起，由于分子之间有间隙，总体积小于20毫升。故D错误。
故选：A。
3．【解答】解：
根据图示可知，两个气门都关闭，活塞下行，因此该冲程为做功冲程，将内能转化为机械能；
A、酒精燃烧时化学能转化为内能，试管口塞子喷出是内能转化为机械能，故A符合题意；
B、冬天，搓手取暖是克服摩擦力做功，把机械能转化为内能，内能增加，故B不符合题意；
C、用力将活塞压下，活塞对筒内空气做功，筒内空气的内能增大、温度升高，达到了棉花的着火点，棉花就会燃烧，此过程中机械能转化为内能，故C不符合题意；
D、钻木取火过程中，克服摩擦力做功，机械能转化为内能，内能增加，故D不符合题意。
故选：A。
4．【解答】解：A、内能与物体的温度、质量都有关系，温度高的物体内能不一定多，温度低的物体内能也不一定少，故A错误；
B、物体从外界吸收热量温度升高时，其内能一定增大，故B正确；
C、水可作为汽车发动机的冷却剂，是因为水的比热容较大，与其它物质相比，同等情况下可以吸收更多的热量，故C错误；
D、煤的热值比干木柴的大，不一定煤燃烧时放出的热量比干木柴燃烧时放出的热量多，因为放热多少还要看燃烧程度和它们的质量，故D错误。
故选：B。
5．【解答】解：由实物图可知，灯泡与电动机并联，一个开关控制干路，一个开关控制电动机支路。
A、由实物图可知，灯泡与电动机并联，一个开关控制干路，一个开关控制电动机支路。与实物图相符；
B、一个开关控制干路，一个开关控制灯泡支路，与实物图不相符。
C、两个开关都在干路上同时控制灯泡和电铃，与实物图不相符。
D、两开关分别控制两支路，与实物图不相符。
故选：A。
6．【解答】解：
AD、若去掉三脚插头中较长的插脚，有金属外壳的用电器实际使用的是二脚插头，用电器的金属外壳没接地，一旦漏电，人接触到金属外壳时，很可能发生触电，故A不符合安全用电原则、D符合安全用电原则；
B、使用试电笔时手指要接触笔尾金属体，笔尖金属体接触导线，手指若抵住其笔尖的金属体，容易发生触电事故，故B不符合安全用电原则；
C、为了安全，控制用电器的开关都应该连接在火线和用电器之间，故C不符合安全用电原则；
故选：D。
7．【解答】解：把加热后的细管推进粗管，减小了PPR管分子间的距离，分子间存在较大的引力，使两根管子很难被拉开了，故ABD错误，C正确。
故选C。
8．【解答】解：由图知，滑动变阻器R2与电阻R1并联，电流表A1测量电阻R1的电流，电流表A2测量电路总电流，电压表测电源的电压；
A、并联电路各支路两端的电压等于电源电压，当滑动变阻器滑片P向右移动时，其电阻变大，但电压表的示数不变；由于定值电阻的阻值和两端电压不变，所以A1的示数不变，A错误；
B、滑片向右滑动，变阻器的阻值变大，这条支路的电流变小，通过定值电阻的电流不变，则通过干路中的电流变小，B错误；
C、电压表与电流表A1的比值是定值电阻的阻值，其阻值不变，所以电压表与A1的示数比值不变，C正确；
D、电压表的示数不变，由B分析知，A2的示数变小，所以电压表与A2的比值变大，D错误。
故选：C。
9．【解答】解：A、如果变阻器短路，灯泡发光，电流表有示数，故A不符合题意；
B、如果灯泡短路不能发光，电流表有示数，故B不符合题意；
C、如果开关断路，电压表接a、b两点和b、d两点时，均无示数，接c、d两点时有示数，故C符合题意；
D、如果电流表断路，电压表接c、d两点时无示数，故D不符合题意。
故选：C。
10．【解答】解：由两白炽灯的铭牌可知，两白炽灯的额定电压相等，L1的额定功率大于L2，
由P＝UI＝的变形式R＝可知，L1的电阻小于L2；
两白炽灯串联后接入220伏的电路时，
A.因串联电路中各处的电流相等，且L1的电阻小于L2，
所以，由U＝IR可知，灯L1两端的电压小于L2两端的电压，
因串联电路中总电压等于各分电压之和，
所以，L1两端的电压小于U1额，
由P＝UI＝可知，L1的实际功率小于P1额＝×100W＝25W，故A正确；
B.因串联电路中总电阻等于各分电阻之和，
所以，电路的总电阻大于L2的电阻，
由P＝UI＝可知，电路的总功率P＜P2额＝40W，故B错误；
CD.因通过两白炽灯的电流相等，且灯L1两端的电压小于L2两端的电压，
所以，由P＝UI可知，且灯L2的实际功率大于L1的实际功率，且L1、L2功率之比不可能是5：2，故CD错误。
故选：A。
11．【解答】解：（1）由P＝UI可得，灯泡正常工作时的电流：
I额＝＝＝1A，
由P＝可得，灯泡的电阻：
RL＝＝＝6Ω；
当甲、乙都是电流表，S1闭合、S2断开时，R与L并联，乙测干路电流，甲测灯泡L的电流；
因I甲＝1A＝I额，所以灯泡正常工作，由并联电路的电压特点可知，电源电压U＝U额＝6V；
当甲、乙都是电压表，S1、S2都闭合，R与L串联接在电路中，甲电压表测总电压U，乙测L两端电压，且UL＝U乙＝2.4V，
根据串联电路电流的特点可得，电路中的电流：
IR＝IL＝＝＝0.4A，
由串联电路电压特点可知，电阻R两端的电压：
UR＝U﹣UL＝6V﹣2.4V＝3.6V，
由欧姆定律得，电阻R的阻值：
R＝＝＝9Ω，故A错误；
电路的总功率：P＝UIR＝6V×0.4A＝2.4W，故B正确；
灯泡的实际功率：PL＝ULIL＝2.4V×0.4A＝0.96W，故C正确；
（2）当甲、乙都是电流表，S1闭合、S2断开时，R与L并联，乙测干路电流，甲测灯泡L的电流；
由I＝可得，通过R的电流：
IR′＝＝＝A，
因并联电路中干路电流等于各支路电流之和，所以电流表乙的示数：
I乙＝I甲+IR′＝1A+A＝A，
则有：I甲：I乙＝1A：A＝3：5，故D错误。
故选：BC。
12．【解答】解：AB、图中气敏电阻R1阻值随CO浓度的增大而减小，由欧姆定律，控制电路的电流增大，电磁铁磁性增强，衔铁被吸下，因CO浓度高于某一设定值时，电铃发声报警，故电铃应接在B、D之间，故AB错误；
C、用久后，电源电压U1会减小，由欧姆定律，只有当R1阻值变小时，控制电路才能达到衔铁被吸下的最小电流，即报警时CO最小浓度比设定值高，故C正确；
D、在CO浓度越低时气敏电阻R1阻值越大，因控制电路中衔铁被吸下的最小电流不变，由欧姆定律和电阻的串联可得I＝，即减小变阻器的电阻，故将R2的滑片向上移，故D正确。
故选：CD。
二.填空题（共8小题，每小题2分，共16分）
13．【解答】解：（1）家庭电路的电压是220V，用电器额定电压是220V，只有用电器并联在电路中才能正常工作。
（2）开关和电灯之间是串联的，如果并联，开关闭合后将会造成电路短路。
故答案为：并；串。
14．【解答】解：
汽车在刹车过程中，车轮与刹车片摩擦，机械能转化为内能，机械能减小，内能增加，温度升高，这是通过做功的方式改变其内能的。
故答案为：增大；做功。
15．【解答】解：由Q放＝mq可知，干木柴的热值：q＝＝＝1.2×107J/kg；
燃料的热值是燃料本身的特性，只与燃料的种类有关，与燃料的质量无关，所以干木柴用掉一半后，剩余干木柴的热值不变。
故答案为：1.2×107；不变。
16．【解答】解：由电路图可知，R1与R2串联，电压表V1测电源两端的电压，电压表V2测R2两端的电压，
因串联电路中总电压等于各分电压之和，且两个电压表的指针位置相同，
所以，电压表V1的量程为0～15V，分度值为0.5V，则电源电压U＝6V，
电压表V2的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝1.2V，
所以，R1两端的电压U1＝U﹣U2＝6V﹣1.2V＝4.8V。
故答案为：4.8；1.2。
17．【解答】解：如图电路中，若使L1和L2串联，则电流的路径只有一条，电流要分别经过L1和L2，应闭合开关S2；
若使L1和L2并联，则电流的路径有两条，两条电流分别经过两个灯泡，应闭合开关S1、S3。
故答案为：S2；S1、S3。
18．【解答】解：根据P＝UI可得，两灯泡的额定电流分别为：
I甲＝＝＝0.2A，I乙＝＝＝0.1A，
∵串联电路中各处的电流相等，
∴两灯泡串联时，电路中的最大电流I＝I乙＝0.1A，即乙灯泡正常发光，
∵I＝，
∴甲灯泡的电阻：
R甲＝＝＝180Ω，
此时甲灯泡的实际功率：
P甲′＝I2R甲＝（0.1A）2×180Ω＝1.8W。
故答案为：乙灯；1.8W。
19．【解答】解：（1）灯泡正常发光时的电压为6V，由图象可知通过灯丝的电流为0.6A；
（2）当灯泡两端的电压U＝3V时，通过灯泡的电流I＝0.5A，
则此时灯泡消耗的电功率P＝UI＝3V×0.5A＝1.5W。
故答案为：0.6；1.5。
20．【解答】解：（1）读图可知，电能表的读数为272.2kW•h；
（2）由电能表的参数可知，电能表每转1r，电路中消耗kW•h的电能，
电能表转60r，电路中消耗电能为：W＝60×kW•h＝kW•h。
t＝10min＝h，
所以用电器的功率为：P＝＝＝0.5kW。
故答案为：272.2； 0.5。
三.作图题（本题共2小题，21题2分，22题2分.共4分）
21．【解答】解：从电源正极依次串联灯泡、AB以及开关回到电源负极，然后将电铃并联在AB两端，如图所示：
。
22．【解答】解：将有开关和保险丝的一端与火线相连，外壳与地线相连，中间一根与零线相连，如图所示：

四.实验探究题（本题共3小题，23题4分，24题7分，25题7分，共18分）
23．【解答】解：（1）为了使探究得出的结论具有普遍意义，应该选取规格不相同的小灯泡进行实验；
（2）若L1短路，电压表示数为0，电路为通路，L2发光，不符合题意；
若L1断路，闭合开关S后，灯L1、L2均不发光，电压表与灯L2串联在电路中，电压表测电源电压，电压表有示数，符合题意，故电路中出现的故障可能是L1发生了断路；
（3）因已测量出L1的电压，故与A点相连的为电压表的负接线柱，与B点相连的为电压表的正接线柱；在测L2两端的电压时，如果电压表所接的B接点不动，只断开A接点，并改接到C接点上，则电流从电压表负接线柱流入了，即电压表的正负接线柱接反了，故小聪的做法是错误的。
（4）串联电路中，电源电压等于各个用电器两端的电压之和。
故答案为：（1）不相同；（2）断路；（3）不赞同，电压表的正负接线柱接反了；（4）串联电路中，电源电压等于各个用电器两端的电压之和。
24．【解答】解：（1）为方便比较不同物质吸热的情况，根据比较吸热能力的方法，要控制不同物质的质量相同，故分别装入烧杯的色拉油和水的质量和初温相等。
（2）根据转换法，选用相同的酒精灯，是为了使单位时间内色拉油和水吸热的热量相同。不断搅拌的目的是使色拉油和水受热均匀。
（3）加热过程中，石棉网和烧杯会吸收热量，所以开始部分不是直线；为了减少这种影响，可以将装置先预热或者加热一会儿后再计时。
（4）根据上表实验数据可知，当色拉油和水加热相同的时间，水升温慢，若使色拉油和水升高相同温度，故色拉油需要的时间短，水加热时间长；由转换法，水需要吸收的热量更多。
故答案为：（1）质量；（2）吸收的热量；受热均匀；（3）烧杯（或石棉网）；将装置先预热或者加热一会儿后再计时；（4）色拉油；水。
25．【解答】解：（1）使用电压表之前，发现电压表的指针偏向零刻度的左边，说明电压表没有调零，此时应对电压表进行调零；
（2）据电路图连接实物图，滑动变阻器要“一上一下”接入电路，电压表应选择小量程，且导线不能交叉，如图：；
（3）发现发现小灯泡发光较暗，无论如何移动滑动变阻器滑片P，小灯泡亮度都不变，说明电路中电阻较大且不变，所以原因可能为滑动变阻器都接下面两个接线柱；
（4）实验过程中应保持定值电阻两端电压为2V不变，换用定值电阻后，调节滑动变阻器的滑片，直至电压表的示数再次变为2V，再记录实验数据；
（5）根据串联电路分压规律，滑动变阻器阻值最大为20Ω时，能分走最多电压，定值电阻两端电压最小；若定值电阻取50Ω，滑动变阻器取最大阻值20Ω，定值电阻两端电压最小，根据欧姆定律U定＝IR定＝R定＝×50Ω≈2.1V＞2V，所以不能完成实验。
故答案为：（1）电压表调零；
（2）；
（3）滑动变阻器都接下面两个接线柱；
（4）2；
（5）不可以；该定值电阻两端电压不能下降到2V。
五.综合计算题（本题共3小题，26题8分，27题9分，28题9分，共26分。要求写出必要的文字说明。单位，重要的公式及主要的运算过程，只写出结果的不能得分）
26．【解答】解：
（1）完全燃烧1.4×10﹣2m3天然气放出的热量：
Q放＝Vq＝1.4×10﹣2m3×3.8×107J/m3＝5.32×105J；
（2）由η＝可得，水吸收的热量：
Q吸＝ηQ放＝60%×5.32×105J＝3.192×105J；
由Q吸＝cmΔt可得，水升高的温度：
Δt＝＝＝20℃，
则水的末温度为：t＝t0+Δt＝25℃+20℃＝45℃。
答：（1）天然气放出的热量为5.32×105J；
（2）这些天然气可将初温为25℃的水加热到45℃。
27．【解答】解：（1）（2）当R的滑片P位于a端，闭合S1、断开S2时，灯泡与滑动变阻器串联，
由P＝可得，灯L的电阻：
RL＝＝＝6Ω，
由灯L两端的实际电压为额定电压的可知，灯泡两端的电压：
U实＝U额＝×6V＝3V，
此时电流表的示数：
I＝＝＝0.5A，
因串联电路中总电阻等于各分电阻之和，所以，电源的电压：
U＝I（RL+R）＝0.5A×（6Ω+R）﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
当R的滑片P位于b，闭合开关S1、S2时，灯泡与滑动变阻器并联，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，电路中的总电阻：
R总＝＝，
电源的电压：
U＝I′R总＝2A×﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣②，
因电源的电压不变，由①②可得：
所以，0.5A×（6Ω+R）＝2A×
整理可得：R2﹣12Ω×R+36Ω2＝0，
解得：R＝6Ω，
则电源的电压：
U＝I（RL+R）＝0.5A×（6Ω+6Ω）＝6V；
（3）当R的滑片P位于左端点a，闭合S1、断开S2时，滑动变阻器消耗的电功率：P＝I2R＝（0.5A）2×6Ω＝1.5W。
答：（1）滑动变阻器R的最大电阻是6Ω；
（2）电源的电压是6V；
（3）当R的滑片P位于左端点a，闭合S1、断开S2时，滑动变阻器消耗的电功率是1.5W。
28．【解答】解：（1）由电路图知，当S1闭合，S2连接触点A时，处于高温挡，电阻R1、R2并联，
高温挡时电饭锅正常工作时电路中的总电流：I＝＝＝5A；
通过R1的电流：I1＝＝＝4A，
通过R2的电流：I2＝I﹣I1＝5A﹣4A＝1A，
R2的阻值：R2＝＝＝220Ω；
（2）由电路图知，当S1断开，S2连接触点B时，处于低温挡，电阻阻R1和R2串联，
电路的总电阻：R总＝R1+R2＝55Ω+220Ω＝275Ω，
此时电路消耗的功率：P低＝＝＝176W；
（3）由电路图知，只闭开关S1时，只有电阻R1接入电路，处于中温挡。
此时电路消耗的功率：P中＝＝＝880 W，
结合丙图，本次煮饭过程中电饭锅在中温挡产生的热量为：W＝P中t＝880W×15×60s＝7.92×105J。
答：（1）电阻R2的阻值是220Ω；
（2）此时电路的总功率为176W；
（3）本次煮饭过程中电饭锅在中温挡产生的热量为：W＝P中t＝880W×15×60s＝7.92×105J。
