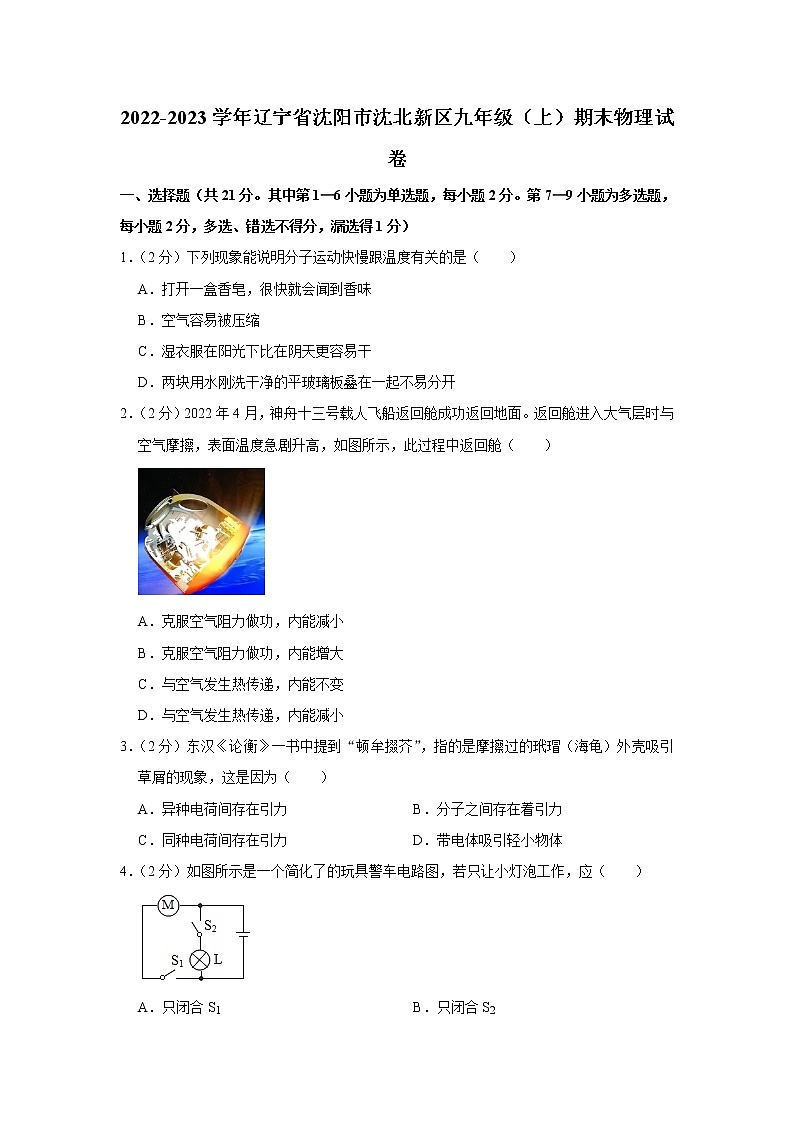

2022-2023学年辽宁省沈阳市沈北新区九年级（上）期末物理试卷
一、选择题（共21分。其中第1—6小题为单选题，每小题2分。第7—9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．（2分）下列现象能说明分子运动快慢跟温度有关的是（　　）
A．打开一盒香皂，很快就会闻到香味
B．空气容易被压缩
C．湿衣服在阳光下比在阴天更容易干
D．两块用水刚洗干净的平玻璃板叠在一起不易分开
2．（2分）2022年4月，神舟十三号载人飞船返回舱成功返回地面。返回舱进入大气层时与空气摩擦，表面温度急剧升高，如图所示，此过程中返回舱（　　）

A．克服空气阻力做功，内能减小
B．克服空气阻力做功，内能增大
C．与空气发生热传递，内能不变
D．与空气发生热传递，内能减小
3．（2分）东汉《论衡》一书中提到“顿牟掇芥”，指的是摩擦过的玳瑁（海龟）外壳吸引草屑的现象，这是因为（　　）
A．异种电荷间存在引力 B．分子之间存在着引力
C．同种电荷间存在引力 D．带电体吸引轻小物体
4．（2分）如图所示是一个简化了的玩具警车电路图，若只让小灯泡工作，应（　　）

A．只闭合S1 B．只闭合S2
C．S1、S2都闭合 D．S1、S2都断开

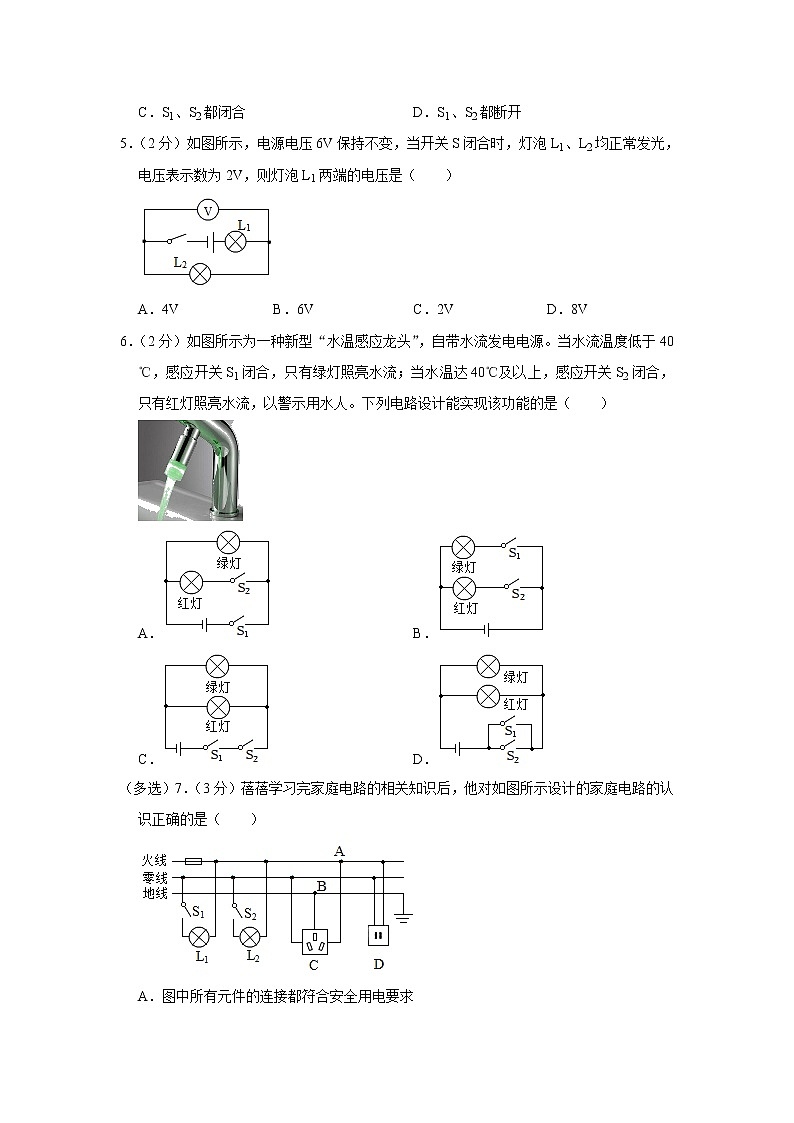

5．（2分）如图所示，电源电压6V保持不变，当开关S闭合时，灯泡L1、L2均正常发光，电压表示数为2V，则灯泡L1两端的电压是（　　）

A．4V B．6V C．2V D．8V
6．（2分）如图所示为一种新型“水温感应龙头”，自带水流发电电源。当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流；当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，以警示用水人。下列电路设计能实现该功能的是（　　）

A． B．
C． D．
（多选）7．（3分）蓓蓓学习完家庭电路的相关知识后，他对如图所示设计的家庭电路的认识正确的是（　　）

A．图中所有元件的连接都符合安全用电要求
B．A、B两点间电压为0V
C．站在地上的人接触A点，会发生触电事故
D．使用洗衣机时应选择插座C

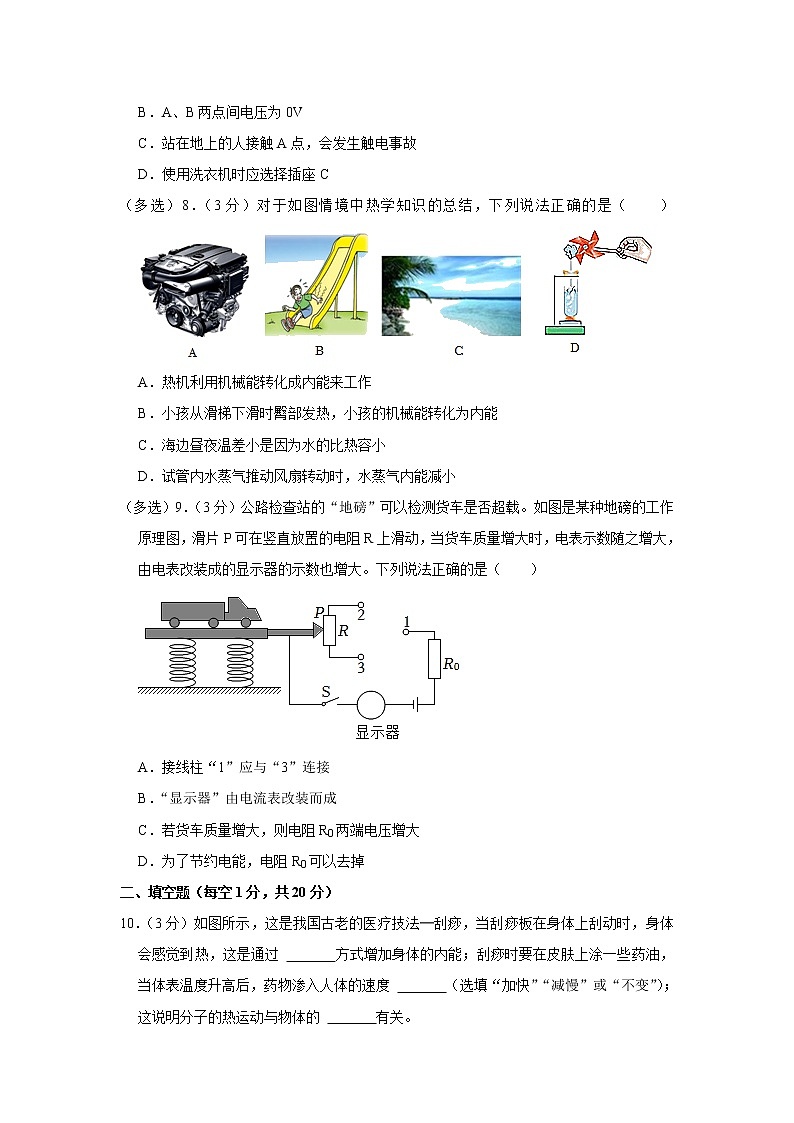

（多选）8．（3分）对于如图情境中热学知识的总结，下列说法正确的是（　　）
A．热机利用机械能转化成内能来工作
B．小孩从滑梯下滑时臀部发热，小孩的机械能转化为内能
C．海边昼夜温差小是因为水的比热容小
D．试管内水蒸气推动风扇转动时，水蒸气内能减小
（多选）9．（3分）公路检查站的“地磅”可以检测货车是否超载。如图是某种地磅的工作原理图，滑片P可在竖直放置的电阻R上滑动，当货车质量增大时，电表示数随之增大，由电表改装成的显示器的示数也增大。下列说法正确的是（　　）

A．接线柱“1”应与“3”连接
B．“显示器”由电流表改装而成
C．若货车质量增大，则电阻R0两端电压增大
D．为了节约电能，电阻R0可以去掉
二、填空题（每空1分，共20分）
10．（3分）如图所示，这是我国古老的医疗技法─刮痧，当刮痧板在身体上刮动时，身体会感觉到热，这是通过 　 　方式增加身体的内能；刮痧时要在皮肤上涂一些药油，当体表温度升高后，药物渗入人体的速度 　 　（选填“加快”“减慢”或“不变”）；这说明分子的热运动与物体的 　 　有关。

11．（2分）2022年11月12日10时03分，天舟五号货运飞船在长征七号火箭的稳稳托举下，满载货物飞上云霄，跨越星海奔赴天宫，如图所示。承载发射任务的火箭用液态氢作为燃料，是因为液氢的 　 　（选填“比热容”“密度”或“热值”）大；若火箭中液氢用去了一半，则剩余液氢的热值将 　 　（选填“增大”“减小”或“不变”）。

12．（2分）如图甲所示，某四冲程汽油机正处于 　 　冲程，此冲程能量转化类似于图乙、丙两实验图中的 　 　图。

13．（3分）“充电宝”是旅行中常备物品之一，给“充电宝”充电时，“充电宝”是 　 　（选填“电源”或“用电器”）。“红灯停，绿灯行，黄灯也要等一等，交通安全要注意”。路口的这些LED交通指示灯是 　 　（选填“串联”或“并联”）的；制作LED灯的主要材料是 　 　（选填“导体”“绝缘体”或“半导体”）。
14．（3分）如图是练习使用测电笔的两种情形，　 　图方法是正确的，按正确方式使用测电笔，将笔尖插入插座左孔时氖管不发光，插入右孔时氖管发光，则说明火线在　 　孔。电暖气接入电路需要用三孔插座，将用电器连入电路的同时，会将金属外壳与　 　相连。


15．（3分）图甲是亮度可调的台灯，其电位器的作用相当于滑动变阻器，简化电路如图乙所示。若向右移动滑片P，灯泡两端的电压将 　 　，灯泡的亮度将 　 　，电路中的总功率将 　 　。

16．（2分）小明家的电能表月初和月末表盘的示数如图所示，若按0.5元/（kW•h）的标准收费，他家本月应缴纳电费 　 　元。若电能表的转盘在6min内转过200转，则接在该电能表上的用电器总功率为 　 　W。

17．（2分）某商场有甲、乙两种容积相同的电热水壶，甲标有“220V 800W”的字样，乙标有“220V 1500W”的字样，只从烧水快的角度考虑，应选购 　 　（选填“甲”或“乙”）电热水壶；若家庭电路的电压是220V，室内插座的额定电流是5A，用该插座给电热水壶供电，从安全用电的角度考虑，应选购 　 　（选填“甲”或“乙”）电热水壶。
三、计算题（共17分。要求写出必要的文字说明、公式、主要运算过程、数值和单位）
18．（9分）如图所示，电源电压不变，小灯泡标有“12V 6W”字样，电阻R的阻值为16Ω，闭合开关S，小灯泡L恰好正常发光。求：
（1）通过电阻R的电流。
（2）电源电压。
（3）通电5min整个电路消耗的电能。

19．（8分）如表所示的养生壶是一种用于养生保健的烹饮容器，采用新型电加热材料，通电后产生热量把壶内的水加热。如表是某款养生壶及其铭牌，求：
（1）养生壶正常工作时的电阻是多大？
（2）若正常工作时，养生壶加热效率为91%，将1kg水从20℃加热到85℃需要多长时间：[c水＝4.2×103J/（kg•℃）]

四、实验探究题（共21分）
20．（3分）蓓蓓选用了两个相同的电加热器“探究水和食用油吸热能力”。
（1）如图所示，两烧杯中放入装有 　 　（填“相同”或“不同”）质量的水和食用油。
（2）蓓蓓通过实验发现在加热时间相同时，食用油的温度变化较大。根据这个现象可知：水和食用油相比较 　 　的吸热能力强。
（3）停止加热后 　 　（填“水”或“食用油”）温度下降得快。

21．（6分）在探究影响导体电阻大小的因素时，蓓蓓同学作出了如下猜想：①导体的电阻与导体的长度有关。②导体的电阻与导体的横截面积有关。③导体的电阻与导体的材料有关。实验室提供了4根电阻丝，规格、材料如表：
编号
材料
长度/m
横截面积/mm2
A
镍铬合金
1.0
0.5
B
镍铬合金
2.0
0.5
C
镍铬合金
1.0
1.0
D
锰铜合金
1.0
1.0

（1）为了验证上述猜想，他设计了如图所示的实验电路。在M、N之间分别接上不同的导体，则通过观察 　 　来比较导体电阻的大小。
（2）为了验证上述猜想②，应该选用编号为 　 　的两根电阻丝分别接入电路进行实验。
（3）实验中当蓓蓓把A电阻丝接入如图电路的M、N两点间时，发现电流表指针偏转角度如图所示，解决这一问题的措施是 　 　。
（4）下表是蓓蓓在验证某个猜想时设计的记录实验数据的表格：
次数
①
材料
长度
电流I/A
电阻R
1

相同

相同
长
0.2

2
短
0.4

表中①应该填写的是 　 　；分析表中数据可以得到的结论是 　 　。
（5）在最近几年，我国城乡许多地区进行了输电线路的改造，将原来细的铝质输电线换成较粗的铝质输电线，这样就 　 　（选填“增大”或“减小”）了输电线的电阻。
22．（6分）在“探究电流与电压的关系”的实验中，图甲为蓓蓓设计的电路：

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大。
（2）蓓蓓在连接电路前发现电流表指针位置如图乙所示，则应该 　 　。连接好电路后蓓蓓闭合开关，发现电流表指针又处于图乙位置，原因是 　 　。
（3）蓓蓓通过实验记录电流表、电压表的示数如表所示（R＝10Ω）
实验序号
1
2
3
4
5
6
电压U/V
1.0
1.2
1.4
1.6
1.8
2.0
电流I/A
0.1
0.12
0.14
0.16
0.40
0.20
对表中数据进行分析，你认为错误的数据是 　 　（填实验序号），排除错误数据，可归纳得出的结论是 　 　。
（4）如果蓓蓓想用此电路继续探究“电流与电阻的关系”，每次更换电阻后，接下来的操作是 　 　。
23．（6分）蕾蕾利用图甲所示的电路测量未知电阻Rx的阻值，电源电压3V。

（1）连接电路时，开关必须 　 　；如图乙，电路接通前，滑动变阻器的滑片P应该置于 　 　端（选填“A”或“B”）。
（2）闭合开关，蕾蕾发现电流表示数为零，但电压表有示数接近3V，如果电路连接完好，电路中只有一个元件有故障，该故障是 　 　。
（3）排除故障后，调节滑动变阻器，记录多组数据，画出了待测电阻R的I﹣U图象，如图丙所示。由图象可得Rx＝　 　Ω。
（4）蕾蕾又设计了一种方案，也测出了Rx的阻值。电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关 　 　时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③待测电阻Rx＝　 　。（用已知和测出的物理量符号表示）
五、综合应用题（共6分）
24．（6分）生活中处处有物理，请你运用学到的知识解答以下生活情境问题。

（1）周末，蕾蕾和妈妈学习蒸馒头，当蕾蕾掀开锅盖后，伴随着大量白气涌出（如图1），站在远处的蓓蓓闻到了馒头的香味，这是 　 　现象，蕾蕾往盘子里拣馒头时发现馒头和屉布粘在了一起，这是因为 　 　。
（2）吃完饭后，妈妈让蓓蓓把厨房里刚坏掉的节能灯换下来，于是蓓蓓将灯罩摘下来后，让蕾蕾断开节能灯开关，并换上新的节能灯，蕾蕾认为蓓蓓的操作流程不符合安全用电要求，正确的操作流程应该是 　 　。
（3）下午，燃气公司的师傅来家里安装了天然气泄漏报警器（如图2），经过询问安装师傅，蓓蓓和蕾蕾了解到天然气泄漏报警器主要由气敏电阻、定值电阻（保护电路）等组成，其中气敏电阻阻值随天然气浓度变化曲线如图甲所示，于是蓓蓓和蕾蕾分别设计出了如图乙、丙所示的天然气泄漏检测电路，电路设计要求当天然气浓度增大时，电路中电表示数增大，则符合上述所有要求的电路是 　 　（选填“图乙”或“图丙”）；蕾蕾进一步研究发现用电压表替换电流表也能实现上述要求，请你在方框丁中画出这个电路。
（4）晚上，蓓蓓正在房间里写作业，当妈妈把电暖气的插头插进插座时，家中所有用电器都停止了工作，检查发现空气开关“跳闸”了。蓓蓓分析原因，觉得可能是电暖气插头内部短路，也可能是家中正在工作的用电器总功率过大。在不拆开插头的情况下，你用什么方法能证明空气开关跳闸的原因。

2022-2023学年辽宁省沈阳市沈北新区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（共21分。其中第1—6小题为单选题，每小题2分。第7—9小题为多选题，每小题2分，多选、错选不得分，漏选得1分）
1．【解答】解：A、“打开一盒香皂，很快就会闻到香味”说明了分子在不停地做无规则运动。故A不符合题意。
B、空气容易被压缩，是因为分子间有空隙。故B不符合题意。
C、湿衣服在阳光下比在阴天更容易干，因为阳光下，温度高，分子运动快。故C符合题意。
D、两块用水刚洗干净的平玻璃板叠在一起不易分开，是由于大气压的作用。故D不符合题意。
故选：C。
2．【解答】解：神舟十三号载人飞船返回舱成功返回地面时，返回舱进入大气层后，克服大气摩擦做功，机械能转化为内能，使返回舱的内能增加，温度升高，故ACD错误、B正确。
故选：B。
3．【解答】解：摩擦过的玳瑁（海龟）外壳因摩擦起电而带上电荷，所以吸引轻小的草屑。
故选：D。
4．【解答】解：据图可知，开关S1控制电动机，开关S2控制小灯泡，若只让小灯泡工作，应只闭合S2。
故选：B。
5．【解答】解：
由图知，L1与L2串联，电压表测L2两端的电压，电压表示数为2V，即L2两端的电压U2＝2V，
串联电路两端电压等于各部分电压之和，所以灯泡L1两端的电压：U1＝U﹣U2＝6V﹣2V＝4V。
故选：A。
6．【解答】解：由题意可知，当水流温度低于40℃，感应开关S1闭合，只有绿灯照亮水流，说明感应开关S1只控制绿灯，因此感应开关S1与绿灯串联；
当水温达40℃及以上，感应开关S2闭合，只有红灯照亮水流，说明感应开关S2只控制红灯，因此感应开关S2与红灯串联；
因为绿灯和红灯工作时互不影响、独立工作，所以绿灯与红灯并联，故B正确。
故选：B。
7．【解答】解：A、灯泡的正确连接方法是：火线首先接入开关，再入灯泡顶端的金属点，零线直接接入螺旋套。图中开关都控制的是零线，是错误的，故A错误；
B、图中A点在火线上，B点在地线上，则它们之间的电压是220V，故B错误；
C、A点在火线上，站在地上的人接触A点，会发生触电事故，故C正确；
D、使用洗衣机时应选择插座C，把洗衣机外壳与大地接通，避免因意外漏电对人身产生伤害，故D正确。
故选：CD。
8．【解答】解：A、热机在工作时，内能转化为机械能；故A错误；
B、在滑梯上下滑时，摩擦生热，机械能转化成内能，是通过做功增加了物体的内能，故B正确；
C、因为水的比热容较大，相同质量的水和其它物质比较，吸收或放出相同的热量，水的温度变化小，所以海边昼夜温差小，故C错误；
D、试管内水蒸气推动风扇转动时，水蒸气对外做功，内能减小，温度降低，故D正确。
故选：BD。
9．【解答】解：A、当货车质量增大时，电表（电流表）示数随之增大，则说明电阻变小，所以接线柱“1”应与“3”连接，这样，当质量增大，滑片向下移动，变阻器阻值变小，电流表示数变大，故A正确；
B、图中电表串联在电路中，所以该显示器由电流表改装而成，故B正确；
C、若货车质量增大，变阻器电阻减小，根据串联电路的电压与电阻的正比关系，变阻器R分得的电压减小，则电阻R0两端电压增大，故C正确；
D、电阻R0不可以去掉，因为若去掉R0，则滑片在最下端时会造成电路发生短路，故D错误。
故选：ABC。
二、填空题（每空1分，共20分）
10．【解答】解：当刮痧板在身体上刮动时，刮痧板与身体摩擦做功，通过做功方式增加内能，身体会感觉到热；
当体表温度升高后，药物分子无规则运动的速度加快，所以渗入人体的速度加快，说明分子的热运动与物体的温度有关。
故答案为：做功；加快；温度。
11．【解答】解：液态氢的热值大，与质量相同的其它燃料相比，在完全燃烧时放出的热量多，所以承载发射任务的火箭用液态氢作为燃料；
若火箭中液氢用去了一半，质量减小、燃料的种类不变，剩余液氢的热值不变。
故答案为：热值；不变。
12．【解答】解：图甲中汽油机两气门关闭、活塞向上运行，是压缩冲程，此冲程将机械能转化为内能；图乙和丙所示，是我们课堂演示的两个实验，在乙实验中通过做功方式将内能转化为机械能，该过程对应着汽油机工作循环中的做功冲程；而在丙实验中是将机械能转化为内能，与图甲与丙实验能量转化过程相同。
故答案为：压缩；丙。
13．【解答】解：给“充电宝”充电时，“充电宝”消耗了电能，是用电器；路口的LED交通指示灯互不影响，是并联的；制作LED灯的主要材料是半导体。
故答案为：用电器；并联；半导体。
14．【解答】解：（1）测电笔的使用方法：使用测电笔时，手要接触测电笔尾部的金属体，故甲图正确；
（2）笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。插座的接法“左零右火”，因此将笔尖插入插座右侧的火线时氖管发光；
（3）电暖器接入电路时需用三孔插座，将其用电部分连入电路的同时，也将它的金属外壳与大地相连。
故答案为：甲；右；大地。
15．【解答】解：由电路图可知，灯泡与滑动变阻器串联；
闭合开关，若向右移动滑片P，滑动变阻器接入电路的阻值变大，电路的总电阻变大，由欧姆定律可知，电路中的电流变小，由U＝IR知，灯泡两端的电压变小；由P＝UI可知，当灯泡两端的电压变小，通过灯泡的电流变小时，灯泡的实际功率变小，所以灯泡的亮度将变暗。
电源电压不变，电路中电流变小时，由P＝UI可知，电路总功率变小。
故答案为：变小；变暗；变小。
16．【解答】解：（1）由图示电能表可知，电能表月初示数是1345.5kW•h，月末示数为1469.5kW•h，
本月用电量为W＝1469.5kW•h﹣1345.5kW•h＝124kW•h，
需交纳的电费为0.50元/kW•h×124kW•h＝62元；
（2）电能表的转盘转过200转消耗的电能：
W＝kW•h＝0.1kW•h，
t＝6min＝h＝h，
接在该电能表上的用电器总功率：
P＝＝＝1kW＝1000W。
故答案为：62；1000。
17．【解答】解：烧开一壶水需要的热量是不变的，在不计热量损失的情况下，根据Q＝W＝Pt可知，功率越大，需要的时间越短，烧水越快，故从烧水快的角度考虑，应选用1500W的乙电热水壶。
甲的额定电流为：I甲＝＝≈3.6A；乙的额定电流为：I乙＝＝≈6.8A；室内插座的额定电流是5A，乙的额定电流大于插座的额定电流，甲的额定电流小于插座的额定电流，所以应该选用甲。
故答案为：乙；甲。
三、计算题（共17分。要求写出必要的文字说明、公式、主要运算过程、数值和单位）
18．【解答】解：（1）灯泡正常发光时的电流IL＝＝＝0.5A，
由图可知灯泡L和电阻R串联，则根据串联电路的电流规律可知，通过电阻R的电流IR＝IL＝0.5A；
（2）电阻R两端的电压UR＝IR×R＝0.5A×16Ω＝8V，
电源电压U＝UI+UR＝12V+8V＝20V；
（3）通电5min整个电路消耗的电能W＝UIt＝20V×0.5A×5×60s＝3000J。
答；（1）通过电阻R的电流为0.5A；
（2）电源电压为20V；
（3）通电5min整个电路消耗的电能为3000J。
19．【解答】解：
（1）由P＝可得，养生壶正常工作时的电阻：
R＝＝＝48.4Ω。
（2）水吸收的热量：
Q吸＝cm△t＝4.2×103J/（kg•℃）×1kg×（85℃﹣20℃）＝2.73×105J，
由η＝可得，养生壶消耗的电能：
W＝＝＝3×105J，
由P＝可得，养生壶正常工作时需要的时间：
t＝＝＝300s；
答：（1）养生壶正常工作时的电阻是48.4Ω。
（2）将1kg水从20℃加热到85℃需要300s长的时间。
四、实验探究题（共21分）
20．【解答】解：（1）根据比较吸热能力的方法，要控制不同物质的质量相同，如图所示，两烧杯中放入装有相同质量的水和食用油。
（2）蓓蓓通过实验发现在加热时间相同时，吸热相同，食用油的温度变化较大。根据这个现象可知：水和食用油相比较水的吸热能力强；
（3）因水的比热容大于食用油的比热容，根据Q＝cmΔt有Δt＝，质量相同的水和煤油放出相同的质量，食用油温度下降得快。
故答案为：（1）相同；（2）水；（3）食用油。
21．【解答】解：（1）在M、N之间分别接上不同的导体，则通过观察电流表示数来比较导体电阻的大小，用到了转换法；
（2）要验证猜想②：导体的电阻可能与导体横截面积有关，应控制导体的材料和长度相同，横截面积不同，由表中数据可知，应选编号为A、C的两根电阻丝进行实验；
（3）根据电流表偏转角度可知，指针偏转的角度太小，误差较大，因此电流表需改用小量程；
（4）该实验中要控制导体的材料相同，则表中①应该填写的是横截面积；根据表格数据可知导体的长度越长，通过导体的电流越小，据此可知材料和横截面积相同时，导体长度越长，电阻越大；
（5）细的铝质输电线换成较粗的铝质输电线，导线的横截面积增大了，这样就减小了输电线的电阻，导线上消耗损失的电能也就减小了。
故答案为：（1）电流表示数；（2）A、C；（3）电流表换用小量程；（4）横截面积；材料和横截面积相同时，导体长度越长，电阻越大；（5）减小。
22．【解答】解：（1）滑片P向右端滑动时，电流表的示数变大，说明滑动变阻器阻值变小，故滑动变阻器选用右下接线柱与开关串联在电路中，如下图所示：
；
（2）蓓蓓在连接电路前发现电流表指针位置如图乙所示，电流表指针没有与零刻度线对齐，故应该调零；连接好电路后蓓蓓闭合开关，发现电流表指针又处于图乙位置，电流表指针反偏，说明电流表正负接线柱接反了；
（3）由表中数据知，除第5组数据外，各组的电压与电流之比：＝＝……＝＝10Ω，故错误的数据是实验序号5；
排除错误数据，可归纳得出的结论是：在电阻一定时，通过导体的电流跟导体两端的电压成正比；
（4）探究电流与电阻的实验中应控制电压不变，根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应调节滑动变阻器的滑片，使电阻两端的电压不变。
故答案为：（1）见解答图；（2）调零；电流表正负接线柱接反了；（3）5；在电阻一定时，通过导体的电流跟导体两端的电压成正比；（4）调节滑动变阻器的滑片，使电阻两端的电压不变。
23．【解答】解：（1）为了保护电路，连接电路时，开关必须断开；电路接通前，滑动变阻器的滑片P应该置于阻值最大处，即B端；
（2）闭合开关，小芳发现电流表示数为零，说明电路可能断路；电压表有示数接近3V，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，则与电压表并联的支路断路了，即可能是Rx断路；
（3）由图像知，当定值电阻的电压是2.5V时，对应的电流值为0.6A，由I＝可得：
Rx＝＝≈4.2Ω；
（4）电路如图丁所示，R0为阻值已知的定值电阻，电源电压未知且恒定不变。测量步骤如下：
①当开关S1闭合、S2断开时，电流表读数为I1；
②当开关S1、S2都闭合时，电流表读数为I2；
③在①中，Rx与R0串联，电流表测串联电路电流；在②中，只有R0的简单电路，电流表测R0的电流；根据电源电压不变，则有：
I1（Rx+R0）＝I2R0，解得：Rx＝。
故答案为：（1）断开；B；（2）Rx断路；（3）4.2；（4）①S1闭合、S2断开；③。
五、综合应用题（共6分）
24．【解答】解：（1）站在远处的蓓蓓闻到了馒头的香味，这是扩散现象，馒头和屉布粘在了一起，是因为分子间存在引力；
（2）蓓蓓的操作流程不符合安全用电要求，正确的操作流程应该是先切断电源；
（3）由电路图可知，R与R0串联，电流表测电路中的电流，当天然气浓度增大时气敏电阻的阻值减小、电路的总电阻减小，根据欧姆定律可知电路中的电流增大，即电流表的示数增大，故丙符合题意，电压表与并联，也能实现上述要求：当天然气浓度增大时，电压表示数增大，如图：
；
（4）为了探究空气开关跳闸到底是因为哪个原因，可以采取的办法是：
关闭家中其他用电器，重新闭合空气开关，把电暖气的插头插进插座，观察开关是否跳闸；如果跳闸，说明电暖气插头内部短路，若不跳闸，说明是家中正在工作的用电器总功率过大。
故答案为：（1）扩散；分子间存在引力；（2）先切断电源；（3）图丙；见解析图；（4）关闭家中其他用电器，重新闭合空气开关，把电暖气的插头插进插座，观察开关是否跳闸；如果跳闸，说明电暖气插头内部短路，若不跳闸，说明是家中正在工作的用电器总功率过大。
