云南省昆明市盘龙区2022-2023学年九年级上学期期末物理试题（含答案）

这是一份云南省昆明市盘龙区2022-2023学年九年级上学期期末物理试题（含答案），共21页。试卷主要包含了选择题，填空题，作图，综合题等内容，欢迎下载使用。

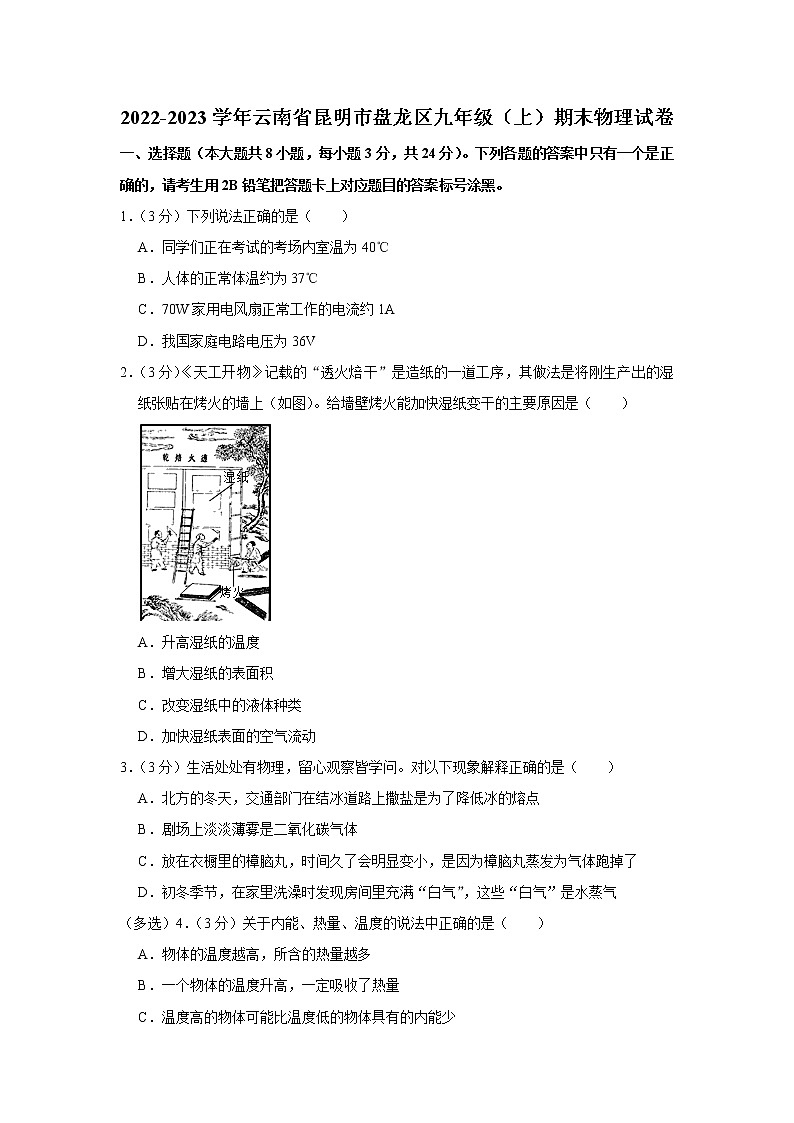

2022-2023学年云南省昆明市盘龙区九年级（上）期末物理试卷
一、选择题（本大题共8小题，每小题3分，共24分）。下列各题的答案中只有一个是正确的，请考生用2B铅笔把答题卡上对应题目的答案标号涂黑。
1．（3分）下列说法正确的是（　　）
A．同学们正在考试的考场内室温为40℃
B．人体的正常体温约为37℃
C．70W家用电风扇正常工作的电流约1A
D．我国家庭电路电压为36V
2．（3分）《天工开物》记载的“透火焙干”是造纸的一道工序，其做法是将刚生产出的湿纸张贴在烤火的墙上（如图）。给墙壁烤火能加快湿纸变干的主要原因是（　　）

A．升高湿纸的温度
B．增大湿纸的表面积
C．改变湿纸中的液体种类
D．加快湿纸表面的空气流动
3．（3分）生活处处有物理，留心观察皆学问。对以下现象解释正确的是（　　）
A．北方的冬天，交通部门在结冰道路上撒盐是为了降低冰的熔点
B．剧场上淡淡薄雾是二氧化碳气体
C．放在衣橱里的樟脑丸，时间久了会明显变小，是因为樟脑丸蒸发为气体跑掉了
D．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气
（多选）4．（3分）关于内能、热量、温度的说法中正确的是（　　）
A．物体的温度越高，所含的热量越多
B．一个物体的温度升高，一定吸收了热量
C．温度高的物体可能比温度低的物体具有的内能少
D．热传递时，温度可能从内能小的物体向内能大的物体传递

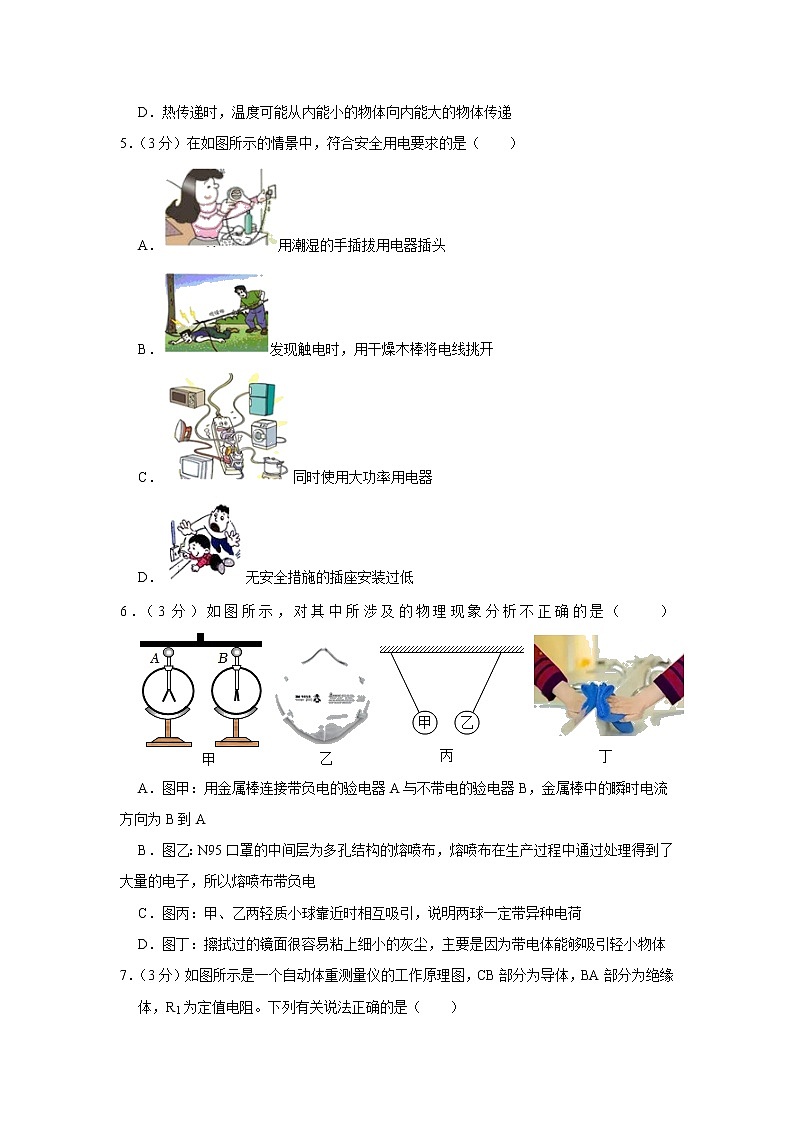

5．（3分）在如图所示的情景中，符合安全用电要求的是（　　）
A．用潮湿的手插拔用电器插头
B．发现触电时，用干燥木棒将电线挑开
C．同时使用大功率用电器
D．无安全措施的插座安装过低
6．（3分）如图所示，对其中所涉及的物理现象分析不正确的是（　　）
A．图甲：用金属棒连接带负电的验电器A与不带电的验电器B，金属棒中的瞬时电流方向为B到A
B．图乙：N95口罩的中间层为多孔结构的熔喷布，熔喷布在生产过程中通过处理得到了大量的电子，所以熔喷布带负电
C．图丙：甲、乙两轻质小球靠近时相互吸引，说明两球一定带异种电荷
D．图丁：擦拭过的镜面很容易粘上细小的灰尘，主要是因为带电体能够吸引轻小物体

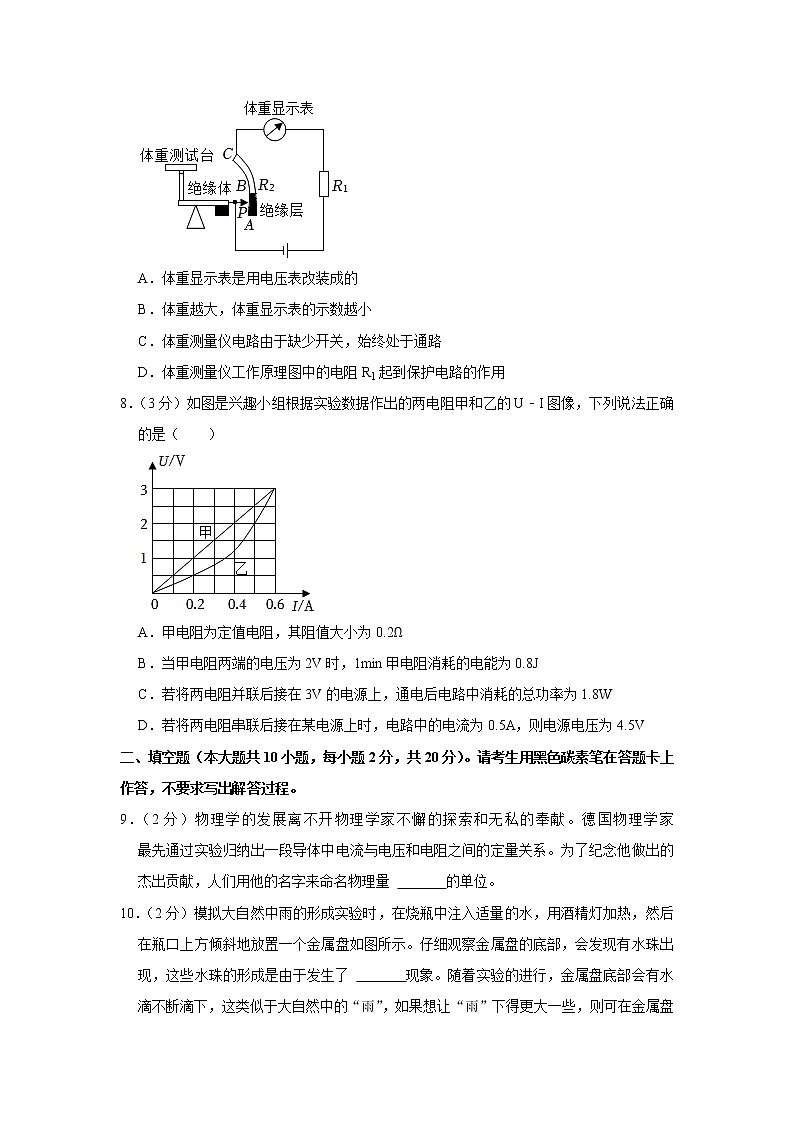

7．（3分）如图所示是一个自动体重测量仪的工作原理图，CB部分为导体，BA部分为绝缘体，R1为定值电阻。下列有关说法正确的是（　　）

A．体重显示表是用电压表改装成的
B．体重越大，体重显示表的示数越小
C．体重测量仪电路由于缺少开关，始终处于通路
D．体重测量仪工作原理图中的电阻R1起到保护电路的作用
8．（3分）如图是兴趣小组根据实验数据作出的两电阻甲和乙的U﹣I图像，下列说法正确的是（　　）

A．甲电阻为定值电阻，其阻值大小为0.2Ω
B．当甲电阻两端的电压为2V时，1min甲电阻消耗的电能为0.8J
C．若将两电阻并联后接在3V的电源上，通电后电路中消耗的总功率为1.8W
D．若将两电阻串联后接在某电源上时，电路中的电流为0.5A，则电源电压为4.5V
二、填空题（本大题共10小题，每小题2分，共20分）。请考生用黑色碳素笔在答题卡上作答，不要求写出解答过程。
9．（2分）物理学的发展离不开物理学家不懈的探索和无私的奉献。德国物理学家 　 　最先通过实验归纳出一段导体中电流与电压和电阻之间的定量关系。为了纪念他做出的杰出贡献，人们用他的名字来命名物理量 　 　的单位。
10．（2分）模拟大自然中雨的形成实验时，在烧瓶中注入适量的水，用酒精灯加热，然后在瓶口上方倾斜地放置一个金属盘如图所示。仔细观察金属盘的底部，会发现有水珠出现，这些水珠的形成是由于发生了 　 　现象。随着实验的进行，金属盘底部会有水滴不断滴下，这类似于大自然中的“雨”，如果想让“雨”下得更大一些，则可在金属盘内加入 　 　（选填“热水”或“冰块”）。

11．（2分）如图所示是我国古代发明的取火器的模型图，把木制推杆迅速推入牛角套筒时，杆前端的艾绒立刻燃烧起来，这是通过 　 　的方式使筒内空气内能 　 　，温度升高，从而达到了艾绒的着火点。

12．（2分）2022年7月24日，长征五号B遥三运载火箭将质量超过23t的中国空间站问天实验舱送入轨道，创造了中国低轨发射重量和单体航天器重量记录。运载火箭以液氢为燃料，液氢的热值为1.4×108J/m3，它表示的物理意义是
　 　
。火箭升空时，其能量转化与图中内燃机的
　 　
冲程相同（选填甲、乙、丙、丁）。

13．（2分）梓萌在家中上网课期间，对家用电能表进行了观察。电能表示数如图所示，其示数为 　 　kW•h；她发现家中多个用电器正常工作时，该电能表的指示灯1min闪烁了90次，这段时间内电路消耗的电能为 　 　kW•h。

14．（2分）2022年11月21日举世瞩目的足球世界杯在卡塔尔开赛。球迷晓枫在观看世界杯直播时，家中空气开关突然“跳闸”断电，经检查发现其原因可能是电路中某处发生了 　 　（选填“开路”或“短路”）。在电路检测中，常用如图所示的测电笔辨别火线和零线，能使氖管发光的是 　 　（选填“火线”或“零线”）。

15．（2分）华为公司推出首款5G折叠屏MateX手机，该款手机采用向外折叠、可弯曲的屏幕。在同一家庭电路中，该手机充电时，与正在烧水的电水壶的连接方式是 　 　（选填“串联”、“并联”）；该手机采用双电池结构，电池总容量高达4500mA•h，电池总电压约为4V，则充满电时电池储存的电能为 　 　J。
16．（2分）如图所示的电路电源电压恒定不变，“6V 3W”的小灯泡L电阻大小不随温度变化。当图中甲、乙两表均为电流表时，闭合开关S1，断开S2，若甲、乙两表示数分别为1A和1.5A，则电阻R的阻值为 　 　Ω；当图中甲、乙两表均换为电压表时，同时闭合开关S1和S2，则甲、乙两表示数比为 　 　。

17．（2分）如图是探究电流通过导体产生的热量与 　 　关系的实验装置，通电一段时间后容器 　 　（选填“甲”或“乙”）内电阻丝产生的热量较多。

18．（2分）如图所示电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P向左滑动时电压表的示数 　 　（选填“变大”、“变小”或“不变”），灯泡L的亮度 　 　（选填“变亮”、“变暗”或“不变”）。

三、作图、实验与探究题（本大题共6小题，共28分）。请考生用黑色碳素笔在答题卡上作图和解答，答题中需要文字说明的应简明扼要。
19．（2分）如图中电阻箱的示数为 　 　Ω。

20．（2分）请用笔画线表示导线，将图中的电灯、开关和插座正确接入家庭电路中。
21．（2分）请在图中的“O”内填上电流表或电压表的符号，使两灯L1、L2都能发光。

22．（8分）物理学习小组在做“探究水沸腾时温度变化的特点”实验时，装置如图所示。

（1）在图1中组装器材时，温度计的玻璃泡碰到烧杯底，应适当将 　 　，（选填“A处向上”或“B处向下”）调整。
（2）调整器材后，用酒精灯给水加热，在水温升高到85℃后，每隔1min读取一次温度计的示数，直到水沸腾并持续一段时间。将所得数据记录在如下表格中。由实验可知：水沸腾时需要 　 　，但温度 　 　。
时间/min
0
1
2
3
4
5
6
7
8
9
10
11
12
温度/℃
85
86
88
90
92
94
96
98
98
98
98
98
98
（3）当水沸腾时，水中产生大量的气泡，气泡内是 　 　（选填“空气”或“水蒸气”）。
（4）在本次实验中，水的沸点是 　 　℃，由此可知当地大气压 　 　（选填“高于”“低于”或“等于”）1标准大气压。
（5）初步得出结论后，等水温降至85℃以下后，另一位同学继续利用该装置再次进行实验，并在同一坐标系中画出水沸腾前后温度随时间变化的图像，如图2所示。从两次实验的图像中可看出，水从85℃加热至刚沸腾时，所用 　 　不同，原因可能是水的 　 　不同。
23．（8分）综合实践课上，小薇同学用“伏安法”测量小灯泡正常发光时的电阻，选用的小灯泡L标有“2.5V”字样，电源电压恒为4.5V，滑动变阻器规格为“30Ω 1A”。

（1）请在图1中用笔画线代替导线，帮小薇完成实物电路的连接。（要求：闭合开关S，滑动变阻器的滑片P向右滑动时小灯泡亮度变亮）
（2）闭合开关前，滑动变阻器的滑片P应处于最 　 　（选填“左”或“右”）端。
（3）闭合开关进行实验，在移动滑动变阻器滑片P的过程中，她应注视 　 　（选填“电压表”“电流表”或“滑动变阻器”）的变化情况。当停止移动滑片P时，她发现电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是 　 　（选填字母符号）。
A.小灯泡短路
B.滑动变阻器接触不良
（4）排除故障后继续实验，她将得到的数据记录在表格中。当电压表示数为2.5V时，电流表的示数如图2所示为 　 　A，则小灯泡正常发光时的电阻为 　 　Ω（保留一位小数）。通过分析表格中的数据，她发现小灯泡电阻大小发生了变化，其原因是 　 　。
序号
U/V
I/A
R/Ω
1
1.0
0.18
5.6
2
1.5
0.22
6.8
3
2.0
0.24
8.3
4
2.5


（5）实验结束后，她看见桌面上还有一个阻值为15Ω的定值电阻，她想按照表格给定的四组电压值，验证“导体中电流与电压的关系”，但使用目前已有器材无法完成，若想完成实验，她只需更换哪一个元件，并说明新元件的规格要求：　 　。
24．（6分）小雨参加了学校的科技社团，与小组的同学们一起手工制作了一款电热丝切割机，如图所示，其主要元件为电热丝。在制作过程中同学们发现各小组制作的切割机的切割能力各不相同，于是大家提出了电热丝的切割能力与哪些因素有关的问题。

（1）查阅相关资料，发现电热丝通常用的是镍铬合金丝而不用铜丝，原因之一是给铜丝通电后电流很大，铜丝的温度就会急剧上升发生 　 　（填物态名称）现象而使电路断开，因此不适合作电热丝。
（2）小组成员就电热丝的切割能力和哪些因素有关的问题作出如下猜想：
猜想一：电热丝（镍铬合金丝）的切割能力与电源电压有关。
猜想二：电热丝（镍铬合金丝）的切割能力与电热丝接入电路的长度有关。
猜想三：电热丝（镍铬合金丝）的切割能力与电热丝的粗细有关。
为了检验以上猜想是否正确，他们利用制作的器材进行实验，选择长度、材质 　 　（选填“相同”或“不同”）的泡沫板，在电热丝（镍铬合金丝）通电后，每次一起以最快的速度横向进行切割，并将相关数据填入下表：
实验次数
电源电压/V
接入电路的电热丝长度/cm
电热丝的粗细/mm2
20s切断泡沫板的块数/块
1
3
5
0.5
5
2
6
5
0.5
10
3
9
5
0.5
14
4
6
10
0.5
6
5
6
15
0.5
4
6
6
5
1.0
12
7
6
5
1.5
15
（3）实验中通过 　 　来反映电热丝的切割能力。
（4）实验中采用的研究方法是 　 　和转换法。
（5）分析表格中的实验数据可得出结论：　 　（写出一条即可）。
（6）根据数据分析，要想使“电热丝切割机”的切割能力更强，在电源电压一定时，选用 　 　（填字母）的电热丝材料。
A.长而粗
B.长而细
C.短而粗
D.短而细
四、综合题（本大题共2小题，共18分）。请考生用黑色碳素笔在答题卡上作答，解答时应写出必要的文字说明和公式并代数值和单位计算，文字说明应简明扼要。
25．（9分）小芳家的太阳能热水器，水箱最多能装200kg水。小芳进行了一次观察活动：某天早上她用温度计测得自来水的温度为22℃，然后给热水器水箱送满水，下午时“温度传感器”显示水箱中的水温为72℃。请你求解下列问题：
（1）水箱中水吸收的热量；[c水＝4.2×103J/（kg•℃）]
（2）如果水吸收的这些热量由燃烧天然气来提供，需要燃烧2.5m3天然气，则天然气气灶的效率为多少；（天然气的热值为q天然气＝4.2×107J/m3）
（3）请你简述太阳能热水器的优点和缺点。
26．（9分）小华同学买了一个电吹风（如图1所示）作为母亲节的礼物送给妈妈，其简化电路如图2所示，主要技术参数如下表。
热风温度
50℃～75℃
额定功率
热风时：1000W
冷风时：120W
额定电压
220V
质量
0.5kg
请解答如下问题：
（1）当电吹风吹冷风时，正常工作5min消耗的电能是多少？
（2）电热丝正常工作时的电阻大小是多少？
（3）当选择开关旋至何处时，电吹风正常工作的功率最大？此时电路中的总电流是多大？（计算结果保留一位小数）
（4）当电路供电电压为200V时，电吹风电热丝的实际电功率为多大？（不考虑电热丝电阻随温度的变化，计算结果保留一位小数）


2022-2023学年云南省昆明市盘龙区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本大题共8小题，每小题3分，共24分）。下列各题的答案中只有一个是正确的，请考生用2B铅笔把答题卡上对应题目的答案标号涂黑。
1．【解答】解：A、考场内的温度一般在25℃左右，故A错误；
B、人体的正常体温约为37℃，故B正确；
C、70W 家用电风扇正常工作的电流约为：，故C错误；
D、我国家庭电路电压为220V，故D错误。
故选：B。
2．【解答】解：“透火焙干”中把湿纸贴在热墙上，湿纸从墙上吸收热量，使纸的温度升高，从而使水分蒸发加快，使湿纸干得更快。
故选：A。
3．【解答】解：A．北方的冬天，交通部门在结冰道路上撒盐，在其它条件相同时，在冰中掺入杂质，使冰的熔点降低，使冰在0℃以下熔化，从而使交通畅通，故A正确；
B．剧场上淡淡薄雾是空气中的水蒸气液化形成的小水滴，故B错误；
C．衣柜里的樟脑丸，时间久了会明显变小，是因为樟脑丸升华为气态跑掉了，故C错误；
D．初冬季节，在家里洗澡时发现房间里充满“白气”，这些“白气”是水蒸气液化形成的小水滴，故D错误。
故选：A。
4．【解答】解：A、热量是过程量，不能说“含有”，故A错误；
B、一个物体的温度升高，可能是从外界吸收热量，也可能是外界物体对它做了功，故B错误；
C、物体的内能是指物体内所有分子热运动的动能和分子势能之和，物体内能的多少，跟物体的温度、质量、状态都有关系，所以温度高的物体内能不一定大，故C正确；
D、发生热传递的条件是物体之间有温度差，与内能没有直接关系，故热传递时热量可能从内能小的物体传向内能大的物体，故D正确。
故选：CD。
5．【解答】解：A、潮湿的手拔插头，有可能使电流传到人体上，使人体触电，十分危险，故A不符合安全用电要求；
B、发现有人触电立即去切断电源或用干燥木棒将电线挑开，符合触电急救措施，故B符合安全用电要求；
C、家庭电路中一个插座不能同时使用多个大功率用电器，否则会造成电路中电流过大，很容易引起火灾，故C不符合安全用电要求；
D、无安全措施的插座不要安装在低处，若有小孩碰触容易引起触电事故，故D不符合安全用电要求。
故选：B。
6．【解答】解：A、电流的方向为：正电荷的定向移动方向为电流的方向，负电荷的定向移动方向与电流的方向相反；若A带负电，连接后，自由电子通过导体从A验电器流向B验电器，所以电流的方向是由B到A，故A正确；
B、熔喷布得到大量电子而带负电，故B正确；
C、两个轻质小球靠近时相互吸引，两个小球可能是带有异种电荷，也可能是一个带电，另一个不带电，故C错误；
D、镜面上粘上了细小的灰尘主要是因为带电体可以吸引轻小物体，故D正确。
故选：C。
7．【解答】解：A、由电路图可知，体重显示表串联在电路中，所以体重显示表是用电流表改装成的，故A错误；
B、体重测量仪所测体重越大，在杠杆的作用下滑片上移，滑动变阻器接入电路中的电阻变小，电路的总电阻变小，
由I＝可知，电路中的电流变大，即体重显示表的示数越大，故B错误；
C、当自动体重测试仪不工作时，滑片位于绝缘体的位置，电路断路，故C错误；
D、如果没有定值电阻R1，当称量的物体达到一定重量时，R2接入电路中的电阻为0，电路短路，会烧坏仪表和电源；R1与R2串联，所以，R1的作用是可以防止电路中的电流过大时，烧坏仪表和电源，保护电路，故D正确。
故选：D。
8．【解答】解：AB、甲的图像为一条直线，说明电流与电压成正比，甲为定值电阻；当乙两端电压为2V时，通过乙的电流为0.4A，由I＝可得，此时甲的阻值：R甲＝＝＝5Ω，
此时1min甲电阻消耗的电能W＝UIt＝2×0.4A×60s＝48J，故AB错误；
C、因并联电路两端电压相等，且并联电路中干路电流等于各支路电流之和，当两电阻并联后接在3V的电源上；由图可知I＝I甲+I乙＝0.6A+0.6A＝1.2A，
此时的电路中消耗的总功率P＝UI＝3V×1.2A＝3.6W，故C错误；
D、甲、乙串联在电路中时，通过两电阻的电流相等，当电路中的电流为0.5A 时，由图可知，U甲＝2.5V，U乙＝2V，则电源的电压：U＝U甲+U乙＝2.5V+2V＝4.5V，故D正确；
故选：D。
二、填空题（本大题共10小题，每小题2分，共20分）。请考生用黑色碳素笔在答题卡上作答，不要求写出解答过程。
9．【解答】解：德国物理学家欧姆最先通过实验归纳出一段导体中电流跟电压和电阻之间的定量关系，即：欧姆定律，写成数学表达式就是I＝；
为了纪念他作出的杰出贡献，人们将他的名字命名为电阻的单位；
故答案为：欧姆；电阻。
10．【解答】解：（1）烧瓶口附近的“白气”是水蒸气上升时遇冷液化形成的；
（2）金属盘底部会出现水滴，是空气中的水蒸气遇冷液化形成的，液化需要放热。要使水滴更多，可以降低温度，使水蒸气更容易液化，所以可在金属盘内加冰块。
故答案为：液化；冰块。
11．【解答】解：封闭的气体被推杆压缩过程中，活塞对气体做功，所以气体内能增加，则温度升高，达到艾绒的着火点，使艾绒燃烧起来。
故答案为：做功；增大。
12．【解答】解：氢气的热值为1.4×108J/m3，表示的物理意义是：1 m3的氢气完全燃烧放出的热量是1.4×108J；
甲、进气门关闭，排气门打开，活塞向上运动，属排气冲程，没有能量转化；
乙、两个气门都关闭，活塞向下运动，是做功冲程，将内能转化为机械能；
丙、两个气门都关闭，活塞向上运动，是压缩冲程，将机械能转化为内能；
丁、进气门打开，排气门关闭，活塞向下运动，是吸气冲程，没有能量转化；
可见，图乙实验中能量转化方式与火箭升空时，其能量转化。
故答案为：1m3的氢气完全燃烧放出的热量是1.4×108J；乙。
13．【解答】解：（1）电能表读数时，最后一位是小数，单位是kW•h，电能表的示数为3083.6kW•h；
（2）3000imp/kW•h表示电路中用电器每消耗1kW•h电能，电能表的指示灯闪烁3000次，
指示灯闪烁90次时，用电器消耗的电能：
kW•h＝0.03kW•h。
故答案为：3083.6；0.03。
14．【解答】解：球迷晓枫在观看世界杯直播时，家中空气开关突然“跳闸”断电，经检查发现其原因可能是电路中某处发生了短路。在电路检测中，常用如图所示的测电笔辨别火线和零线，能使氖管发光的是火线。
故答案为：短路；火线。
15．【解答】解：并联电路互不影响，在同一家庭电路中，手机充电时，与正在烧水的电水壶互不影响，它们的连接方式是并联；
充满电时储存的电能为：W＝UIt＝4V×4500×10﹣3A×3600s＝64800J。
故答案为：并联；64800。
16．【解答】解：（1）闭合开关S1，断开S2，两表均为电流表时，R与L并联，电流表甲测通过R支路的电流，电流表乙测干路电流，根据并联电路的特点知，
通过灯泡的电流IL＝I﹣IR＝1.5A﹣1A＝0.5A，
“6V 3W”的小灯泡的额定电流I额＝＝＝0.5A，
说明此时灯泡恰好正常发光，电源电压等于灯泡的额定电压U＝U额＝6V；由并联电压特点知，UR＝U＝6V；
电阻R的阻值R＝＝＝6Ω，
（2）同时闭合开关S1和S2，两表均为电压表时，R与L串联，甲电压表测电源两端的电压，乙电压表测R两端的电压，
灯泡电阻RL＝＝12Ω，
根据串联电路的电压特点知，
U甲：U乙＝（UL+UR）：UR＝（IRL+IR）：IR＝（RL+R）：R＝（12Ω+6Ω）：6Ω＝3：1。
故答案为：6；3：1。
17．【解答】解：由图知，装置中一个5Ω的电阻与两个5Ω的电阻并联后再串联，根据串联电路的电流特点可知，右端两个电阻的总电流和左端的电阻电流相等，即I右＝I左，两个5Ω的电阻并联，根据并联电路的电流特点知I右＝I1+I2，两电阻阻值相等，则支路中电流相等，I1＝I2，所以右边容器中的通过电阻的电流是左侧通过电流的一半，即是研究电流产生的热量与电流的关系；
由Q＝I2Rt可知，左边容器中的电阻产生的热量是右侧容器电阻丝产生的热量的4倍。
故答案为：电流；甲。
18．【解答】解：由电路图可知，灯泡L与滑动变阻器并联，电流表A1测灯泡L支路的电流，电流表A2测滑动变阻器支路电流，电压表测滑动变阻器左半部分的电压；
将滑动变阻器的滑片P向左移动时，该支路的电流不变，变阻器左半部分电阻变小，电压表的示数变小，
因并联电路中各支路互不影响，灯泡L的亮度不变。
故答案为：变小；不变。
三、作图、实验与探究题（本大题共6小题，共28分）。请考生用黑色碳素笔在答题卡上作图和解答，答题中需要文字说明的应简明扼要。
19．【解答】解：由图示知，电阻箱的示数R＝2×1000Ω+0×100Ω+4×10Ω+9×1Ω＝2049Ω。
故答案为：2049。
20．【解答】解：（1）灯泡接法：火线进入开关，再进入灯泡，最后回到零线上，这样在断开开关能切断火线，接触灯泡不会发生触电事故；
（2）三孔插座的接法：上孔接地线、左孔接零线、右孔接火线，如下图所示：

21．【解答】解：根据电路图可知，左边电表和灯泡并联相接，该表应为电压表；
右边电表与串联在干路中，此时，两灯并联，灯L1和L2都能发光，该表为电流表；如下图所示：

22．【解答】解：（1）温度计的玻璃泡要全部浸没到液体中，但不能碰到容器壁和容器底，所以调节时将A处向上；
（2）由实验可知：水在沸腾过程中，不断吸热，温度保持不变；
（3）当水沸腾时，水中产生大量的气泡，气泡内是水蒸气；
（4）表中实验数据可知，从第7分钟开始，水的温度保持98℃不变，所以沸点是98℃；
标准大气压下，水的沸点是100℃，由于当时沸点低于100℃，所以当时的大气压低于标准大气压；
（5）如图﹣2所示，从两次实验的图像中可看出，水的初温相同，加热条件完全相同，两位同学所用时间不同，是因为实验时用水质量不同。
故答案为：（1）A处向上；（2）吸热；保持不变；（3）水蒸气；（4）98；低于；（5）时间；质量。
23．【解答】解：（1）根据滑动变阻器滑片向右滑动时小灯泡亮度变亮，则电路中电流变大，滑动变阻器接入电路的有效电阻变小：

（2）为了保护电路，连接电路时，开关应处于断开状态，实物图知，滑动变阻器的滑片应处于最左端；
（3）“伏安法”测量小灯泡正常发光时的电阻时，移动滑动变阻器的滑片P，要让小灯泡在额定电压下工作，所以眼睛要注视电压表的示数，电表指针左右摆动，再观察小灯泡也忽明忽暗，其原因可能是滑动变阻器接触不良，故选：B；
（4）由乙图可知，电流表选用0～0.6A的量程，分度值为0.02A，则电流表的读数为0.26A，＝≈9.6Ω，小灯泡电阻发生了变化，其原因是灯丝电阻受温度的影响；
（5）为完成实验，有以下3种方法：
①在第1次数据中，电流最小，所需变阻器最大，此时电源电压为：U＝IR＝×（15Ω+30Ω）＝3V，电源电压最大为3V，第1次实验电压表示数调不到1V，因此可更换一个电源，要求电源电压为2.5V到3V；
②为完成实验，也可以只更换滑动变阻器，电源电压仍为4.5V，第1次实验时电压表示数最小为1V，则变阻器两端的最大电压为4.5V﹣1V＝3.5V，由串联分压的规律可得：＝，即＝，解得R滑大＝52.5Ω，即更换一个最大阻值不小于52.5Ω的滑动变阻器。
故答案为：（1）如上图；（2）左；（3）电压表；B；（4）0.26；9.6；灯丝电阻受温度的影响；（5）更换一个2.5V到3V的电源电压或更换一个最大阻值不小于52.5Ω的滑动变阻器。
24．【解答】解：（1）所有的金属都是晶体，晶体都有固定的熔点，故铜丝的温度急剧上升，温度达到铜丝的熔点，铜丝熔化就断了，不适合做电热丝；
（2）本实验探究电热丝的切割能力与什么因素有关，故应控制泡沫板的材质相同；
（3）探究电热丝的切割能力需要对比电热丝在一定时间内切断泡沫页数的多少，故本实验是通过是通过20s切断泡沫的页数体现出电热丝切割能力的；
（4）试验中采用了控制变量法和转换法；
（5）对比1、2、3三组实验数据可以看出，在接入电路的电热丝长度、电热丝的粗细相同的情况下，电源电压越大，电热丝在20s切断泡沫的页数越多，因此得出结论：当接入电路的电热丝长度和电热丝的粗细相同时，电源电压越大，电热丝切割能力越强；
（6）在电源电压一定时，要想使“电热丝切割机”的切割能力强，根据控制变量法，应控制电源电压相同，电热丝接入电路的长度、电热丝的粗细不同，根据实验数据，满足以上要求的实验只有2、4、5、6、7五组，根据这五组数据可以看出，当电源电压一定时，接入电路的电热丝长度越短，电热丝的越粗，电热丝的切割能力越强，故选C。
故答案为：（1）熔化；（2）相同；（3）20s切断泡沫的页数；（4）控制变量法；（5）当接入电路的电热丝长度和电热丝的粗细相同时，电源电压越大，电热丝切割能力越强；④C。
四、综合题（本大题共2小题，共18分）。请考生用黑色碳素笔在答题卡上作答，解答时应写出必要的文字说明和公式并代数值和单位计算，文字说明应简明扼要。
25．【解答】解：（1）水吸收的热量：
Q吸＝cmΔt＝4.2×103J/（kg•℃）×200kg×（72℃﹣22℃）＝4.2×107J；
（2）天然气完全燃烧放出的热量：
Q放＝Vq＝2.5m3×4.2×107J/m3＝1.05×108J；
该天然气灶的效率：
η＝＝×100%＝40%；
（3）优点：节约能源、无污染。缺点：把水加热到预定温度需要较长的时间，并受天气影响的制约。
答：（1）水吸收的热量为4.2×107J；
（2）天然气气灶的效率为40%；
（3）优点：节约能源、无污染；
缺点：把水加热到预定温度需要较长的时间，并受天气影响的制约。
26．【解答】解：（1）当开关旋至B、C时，只有电动机工作吹冷风，P动＝120W
由P＝可得，电吹风吹冷风时，正常工作5min消耗的电能：W＝Pt＝120W×5×60s＝3.6×104J；
（2）电热丝的额定功率为PR＝P总﹣P动＝1000W﹣120W＝880W，
由于P＝可得，电热丝的电阻为R＝＝＝55Ω；
（3）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大，
此时P热＝1000W，
由P＝UI可得，电路中的总电流：I＝＝≈4.55A；
（4）电热丝的实际功率为P实＝＝≈727.3W。
答：（1）电吹风吹冷风时，正常工作5min消耗的电能是3.6×104J；
（2）电热丝的电阻为55Ω；
（3）当开关旋至A、B时，电阻丝与电动机并联且同时工作，电吹风功率最大；电路中的总电流是4.55A；
（4）电热丝的实际功率为727.3W。
