2022年中考物理真题分类汇编专题17电与磁（教师版）（第2期）

这是一份2022年中考物理真题分类汇编专题17电与磁（教师版）（第2期），共20页。试卷主要包含了选择题，填空题，作图题，实验题等内容，欢迎下载使用。
一、选择题

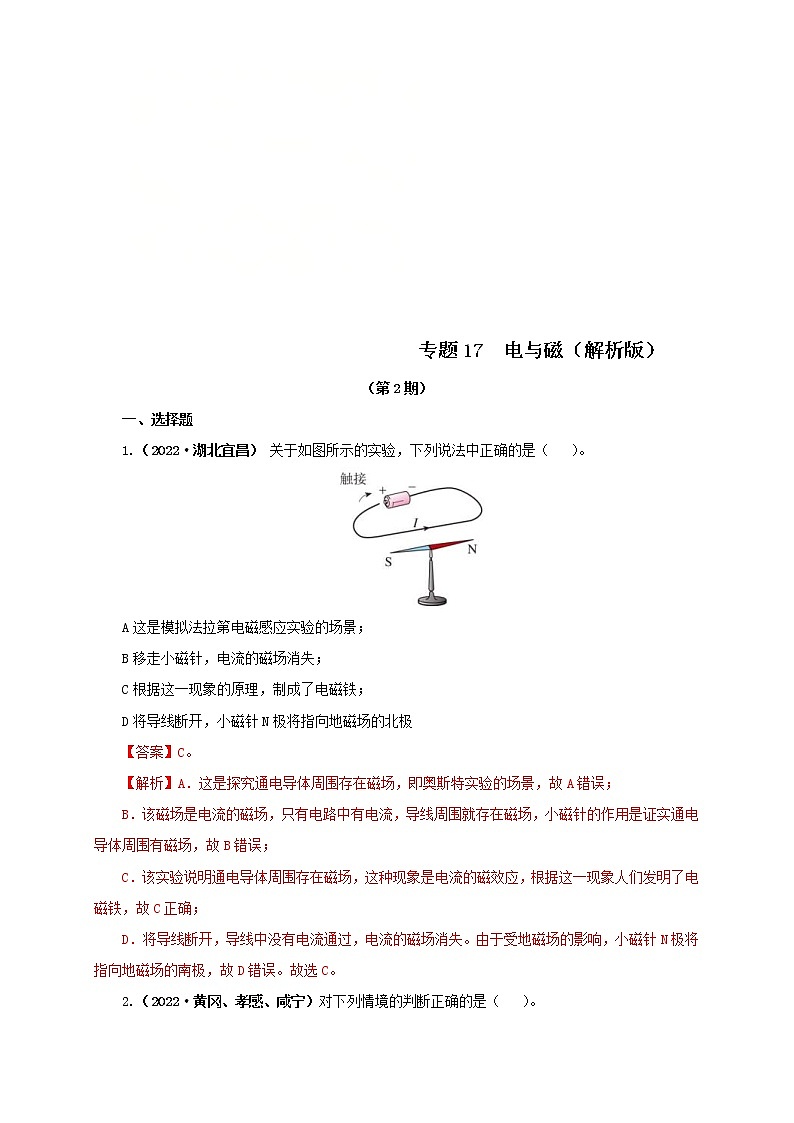

1.（2022·湖北宜昌） 关于如图所示的实验，下列说法中正确的是（ ）。
A这是模拟法拉第电磁感应实验的场景；
B移走小磁针，电流的磁场消失；
C根据这一现象的原理，制成了电磁铁；
D将导线断开，小磁针N极将指向地磁场的北极
【答案】C。
【解析】A．这是探究通电导体周围存在磁场，即奥斯特实验的场景，故A错误；
B．该磁场是电流的磁场，只有电路中有电流，导线周围就存在磁场，小磁针的作用是证实通电导体周围有磁场，故B错误；
C．该实验说明通电导体周围存在磁场，这种现象是电流的磁效应，根据这一现象人们发明了电磁铁，故C正确；
D．将导线断开，导线中没有电流通过，电流的磁场消失。由于受地磁场的影响，小磁针N极将指向地磁场的南极，故D错误。故选C。

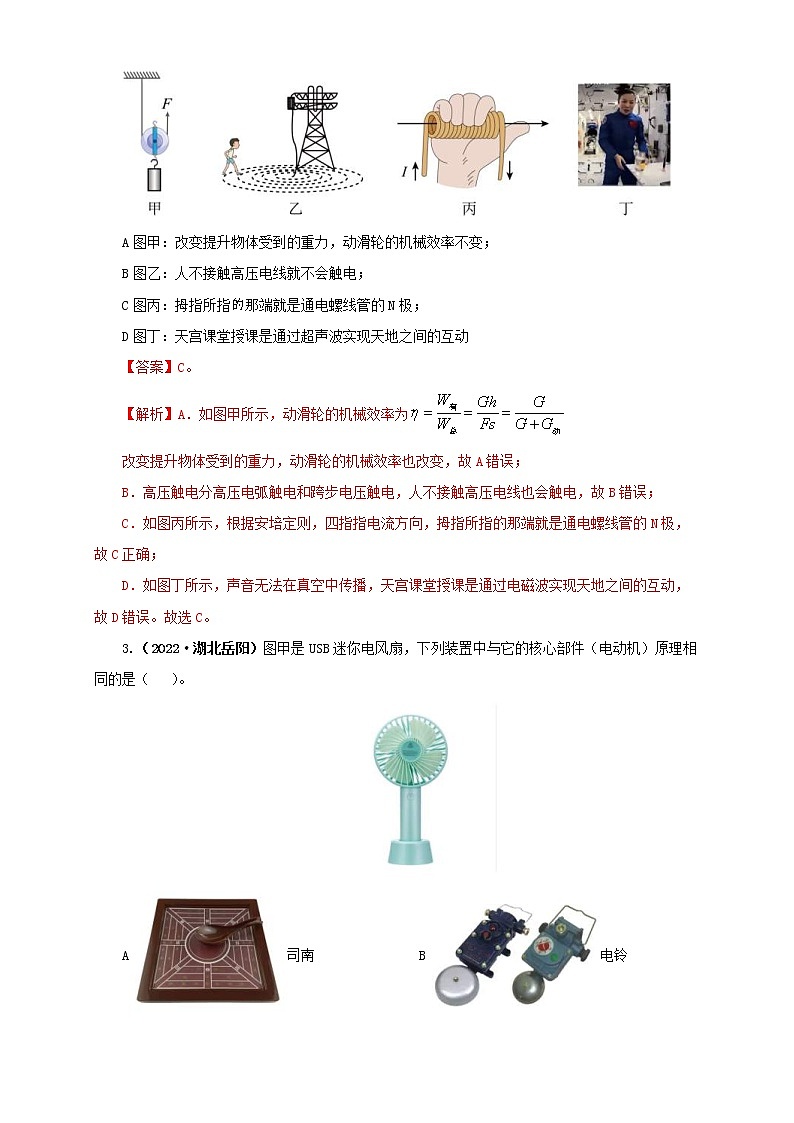

2.（2022·黄冈、孝感、咸宁）对下列情境的判断正确的是（ ）。
A图甲：改变提升物体受到的重力，动滑轮的机械效率不变；
B图乙：人不接触高压电线就不会触电；
C图丙：拇指所指那端就是通电螺线管的N极；
D图丁：天宫课堂授课是通过超声波实现天地之间的互动
【答案】C。
【解析】A．如图甲所示，动滑轮的机械效率为 SKIPIF 1 < 0
改变提升物体受到的重力，动滑轮的机械效率也改变，故A错误；
B．高压触电分高压电弧触电和跨步电压触电，人不接触高压电线也会触电，故B错误；
C．如图丙所示，根据安培定则，四指指电流方向，拇指所指的那端就是通电螺线管的N极，故C正确；
D．如图丁所示，声音无法在真空中传播，天宫课堂授课是通过电磁波实现天地之间的互动，故D错误。故选C。

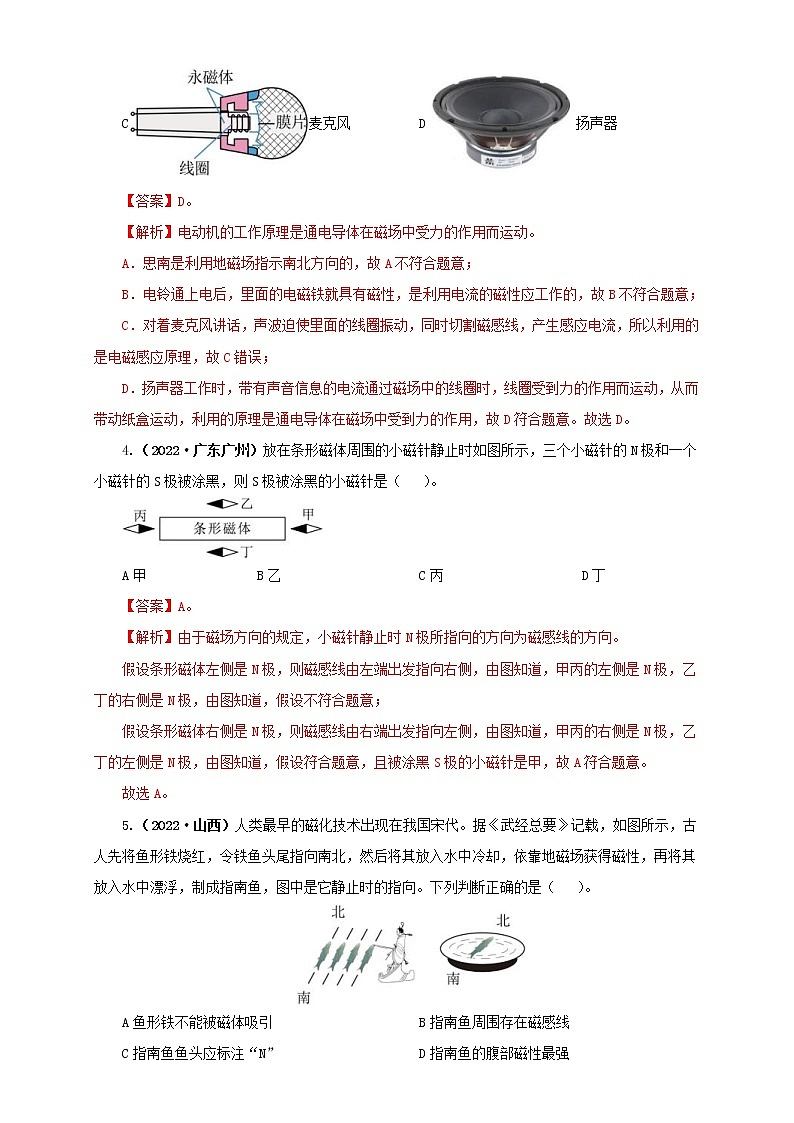

3.（2022·湖北岳阳）图甲是USB迷你电风扇，下列装置中与它的核心部件（电动机）原理相同的是（ ）。
A司南B电铃
C麦克风D扬声器
【答案】D。
【解析】电动机的工作原理是通电导体在磁场中受力的作用而运动。
A．思南是利用地磁场指示南北方向的，故A不符合题意；
B．电铃通上电后，里面的电磁铁就具有磁性，是利用电流的磁性应工作的，故B不符合题意；
C．对着麦克风讲话，声波迫使里面的线圈振动，同时切割磁感线，产生感应电流，所以利用的是电磁感应原理，故C错误；
D．扬声器工作时，带有声音信息的电流通过磁场中的线圈时，线圈受到力的作用而运动，从而带动纸盒运动，利用的原理是通电导体在磁场中受到力的作用，故D符合题意。故选D。
4.（2022·广东广州）放在条形磁体周围的小磁针静止时如图所示，三个小磁针的N极和一个小磁针的S极被涂黑，则S极被涂黑的小磁针是（ ）。
A甲B乙C丙D丁
【答案】A。
【解析】由于磁场方向的规定，小磁针静止时N极所指向的方向为磁感线的方向。
假设条形磁体左侧是N极，则磁感线由左端出发指向右侧，由图知道，甲丙的左侧是N极，乙丁的右侧是N极，由图知道，假设不符合题意；
假设条形磁体右侧是N极，则磁感线由右端出发指向左侧，由图知道，甲丙的右侧是N极，乙丁的左侧是N极，由图知道，假设符合题意，且被涂黑S极的小磁针是甲，故A符合题意。
故选A。
5.（2022·山西）人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（ ）。
A鱼形铁不能被磁体吸引B指南鱼周围存在磁感线
C指南鱼鱼头应标注“N”D指南鱼的腹部磁性最强
【答案】C。
【解析】A．铁片烧红后，达到特定温度，蘸水淬火后，在地磁场作用下，内部的分子排列有方向性，获得磁性，即磁化，鱼形铁被磁化后能被磁体吸引，故A错误；
B．磁体周围存在磁场，故指南鱼被磁化后周围存在磁场；磁感线是为了形象描述磁场而画的一些线，磁感线实际并不存在，故B错误；
C．将做好的指南鱼放入水盆中，根据同名磁极相互排斥，异名磁极相互吸引，指南鱼的N极指向地磁场的南极，即地理的北极，即指南鱼鱼头应标注“N”，故C正确；
D．磁体的磁极磁性最强，指南鱼的鱼头与鱼尾磁性最强，故D错误。
故选C。
6.（2022·山西）创新小组的同学们为学校食堂设计了一个可自动注水的储水池。如图是它的简化装置图，电源电压一定。控制电路中，RN为压敏电阻，其阻值随压力的变化而变化，R0为定值电阻。闭合开关S1、S2，当池中水位上升到一定高度时，触点分离，工作电路断开，注水装置自动停止注水，当池中水位下降到一定位置时，触点连接，工作电路接通，注水装置自动开始注水。下列分析正确的是（ ）。
A水位上升时，电磁铁磁性变弱B水位上升时，通过R0电流变小
C水位下降时，R0的电功率变大D水位下降时，RN的阻值会变大
【答案】D。
【解析】AB．水位上升时，向池中注水，触点接触，当注满水时，触点分离，说明RN电阻逐渐减小，电流变大，磁性变强，将衔铁吸引到下面，故AB错误；
CD．水位下降时，需要注水，触点接触，电磁铁磁性减弱，故RN的阻值会变大，电流变小，根据P=I2R可知，R0的电功率变小，故C错误，D正确。故选D。
7.（2022·湖南长沙）下列用电器与电蚊香加热器工作原理相同的是（ ）。
A电风扇B电视机C电饭煲D电冰箱
【答案】C。
【解析】电流做功的过程是电能转化为其它形式能的过程，电蚊香加热器工作时将电能转化为内能；
A．电风扇工作时，电能主要转化为机械能，故A不符合题意；
B．电视机工作时主要是把电能转化为声能和光能，故B不符合题意；
C．电饭煲是利用电流的热效应工作的，把电能转化为内能，故C符合题意；
D．电冰箱主要工作部件是压缩机（压缩机实际是一个电动机），正常工作时压缩机主要将电能转化为机械能，故D不符合题意。故选C。
8.（2022·湖南长沙）我国的白鹤滩水电站拥有全球单机容量最大的水轮发电机组。下列四个装置能反映发电机基本原理的是（ ）。
ABCD
【答案】D。
【解析】发电机基本原理电磁感应现象。
A．图中为奥斯特实验，说明电流的周围存在磁场，故A不符合题意；
B．图为研究通电螺线管磁性的实验，故B不符合题意；
C．通电后导体ab运动，表明通电导体在磁场中受到力的作用，这是电动机的原理，故C不符合题意；
D．导体ab在磁场中做切割磁感线运动，会产生感应电流，这是电磁感应现象，故D符合题意。
故选D。
9.（2022·四川达州）学习物理对开发大脑有特殊功能，通过物理学习，我们养成了观察、思考和质疑的习惯，下列有关生活中的物理知识说法正确的是（ ）。
A电动机是依据电磁感应来工作的；
B九年级物理课本长约8cm；
CV·A是电功的单位；
D家庭电路中，控制各灯具的开关都装在相线上，确保断开开关时灯具上不带电
【答案】D。
【解析】A．电动机是依据磁场对通电导体有力的作用来工作的，其将电能转化为机械能；电磁感应是指部分导体在磁场中做切割磁感线运动而产生电流的现象，是发电机的工作原理，其将机械能转化为电能，故A错误；
B．九年级物理课本长约25cm，故B错误；
C．电功是指电流所做的功，单位焦耳（J），根据电功公式 SKIPIF 1 < 0 可推导其单位也可以是V·A·s，选项中V·A是应是电功率的单位，故C错误；
D．家庭电路中，开关应与控制用电器串联，且必须安装在火线（相线）和用电器之间，从而能够确保断开开关时用电器上不带电，防止发生触电事故，故D正确。故选D。
10.（2022·四川成都） 闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，利用此原理，人们制造了（ ）。
A电磁铁B电热器C电动机D发电机
【答案】D。
【解析】闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中会产生感应电流，即电磁感应现象。
A．电磁铁是利用电流的磁效应工作的，故A不符合题意；
B．电热器是利用电流的热效应工作的，故B不符合题意；
C．电动机是利用通电导体在磁场中受到力的作用来工作的，故C不符合题意；
D．发电机的工作原理是电磁感应现象，故D符合题意。故选D。
11.（2022·四川乐山）下列说法正确的是（ ）。
A图①电磁起重机通入的电流越小磁性越强；
B图②发电机的工作原理是电生磁；
C图③电动机的工作原理是通电导线在磁场中受力；
D图④法拉第发现了电流具有磁效应
【答案】C。
【解析】A电流越大、线圈匝数越多，电磁铁的磁性越强，所以图①电磁起重机通入的电流越小磁性越弱，故A错误；
B图②发电机的工作原理是磁生电，即电磁感应现象，故B错误；
C通电导线在磁场中受力的作用，由此发明了电动机，故C正确；
D．奥斯特发现了电流具有磁效应，法拉第发现了电磁感应现象，故D错误。故选C。
12.（2022·四川凉山）为减少碳排放，建设绿色家园，近几年西昌大力发展电动公交车，以取代部分燃油车。关于电动车和燃油车，下列说法错误的是（ ）。
A电动车电动机工作时利用了磁场对电流的作用；
B电动车充电时将电能转化为化学能；
C电动车电动机将电能全部转化为机械能；
D电动车对环境的噪声污染比燃油车小
【答案】C。
【解析】A．电动车的主要部件是电动机，它的制作原理是磁场对电流有力的作用，故A正确，不符合题意；
B．给电动机充电时，蓄电池相当于用电器，这一过程是将电能转化为化学能，故B正确，不符合题意；
C．电动车使用时，电动机将电能转化为机械能和内能，故C错误，符合题意；
D．电动车对环境的噪声污染比燃油车小，故D正确，不符合题意。故选C。
13.（2022·四川凉山）图中a表示垂直于纸面的一条导线，它是闭合电路的一部分，当它在磁场中按箭头方向运动是，不能产生感应电流的情况是（）。
ABCD
【答案】D。
【解析】由A图知导体是闭合电路中的导体，导体斜着做切割磁感线运动，所以会产生感应电流，故A正确；
由B图知导体是闭合电路中的导体，导体做切割磁感线运动，所以会产生感应电流，故B正确；
由C图知导体是闭合电路中的导体，并且导体做切割磁感线运动，所以会产生感应电流，故C正确；
由D图知导体是闭合电路中的导体，且导体的运动方向与磁感线平行，即没有做切割磁感线运动，所以不会产生感应电流，故D错误，故选D。
14.（2022·四川眉山）家庭生活中使用的电风扇、空调和电吹风等用电器的电动机均为其主要元件之一，下列四个实验应用了电动机工作原理的是（ ）。
A B C D
【答案】A。
【解析】A．如图所示，是通电导线在磁场中受到了力的作用，是将电能转换为机械能，电动机就是利用这一原理制成的，故A符合题意；
B．其原理是通电导线周围存在磁场，磁场的强弱与线圈的匝数有关，故B不符合题意；
C．是闭合电路的一部分导体切割磁感线时产生感应电流，是发电机的原理，故C不符合题意；
D．是奥斯特实验，是通电导线周围存在磁场，故D不符合题意。故选A。
15.（2022·福建） 电流的磁效应被发现后，科学家笃信自然力的统一，以逆向的思想，开始在磁生电的研究中进行艰辛的探索。下列科学家与其重要发现对应正确的是（ ）。
A法拉第——电磁感应现象B奥斯特——电流的热效应
C安培——通电导体周围存在磁场D焦耳——磁场对通电导体的作用
【答案】A。
【解析】A．1831年，一位叫迈克尔·法拉第的科学家发现了磁与电之间的相互联系和转化关系。闭合电路的部分导体在磁场中做切割磁感线运动，闭合电路中就会产生感应电流。这种利用磁场产生电流的现象称为电磁感应，故A正确；
B．焦耳发现了通过电阻时，电流做功而消耗电能，产生了热量，这种现象叫做电流的热效应，故B错误；
C．1820年，丹麦物理学家奥斯特发现了电流的磁效应，即通电导线周围存在磁场，故C错误；
D．安培发现了磁场对通电导体的作用，故D错误。故选A。
16.（2022·湖南常德）下图是一种水位自动报警器的原理图，当水位到达金属块A时（一般的水能导电），电路中（ ）。
A绿灯亮，红灯不亮B红灯亮，绿灯不亮
C 红灯和绿灯都亮D红灯和绿灯都不亮
【答案】B。
【解析】容器中水的高低相当于控制电路的开关。
当水位没有到达A时，电磁铁没有磁性，此时衔铁与绿灯的触点接触，绿灯亮；
当水位到达A时，控制电路接通，电磁铁有磁性，衔铁就会在磁力吸引的作用下与绿灯的触点断开，与红灯的触点接触使红灯所在电路接通，此时绿灯不亮，红灯亮，故选B。
二、填空题
17.（2022·江苏苏州） 图所示，在探究产生感应电流条件的实验中，把马蹄型磁铁竖直放置在水平桌面上。闭合开关，当导体AB___________（竖直/水平）运动时，回路中有感应电流；当磁铁沿平行于AB的方向运动时，回路中___________感应电流。
【答案】①竖直；②无。
【解析】[1][2]产生感应电流的条件是导体在磁场中做切割磁感线运动，蹄形磁铁按图示方向放置时，导体只有在竖直运动时才能够产生感应电流，沿平行于AB方向运动时不会产生感应电流。
18.（2022·黄冈、孝感、咸宁）有些小朋友玩的旱冰鞋，其内部虽然没有电池，但旱冰鞋的轮子滚动时，嵌在轮子中的LED灯会发光。这是因为轮子在滚动的过程中，发生了电磁感应现象，产生了_________，LED灯相当于___________（选填“电源”或“用电器”）。___________（选填“发电机”或“电动机”）就是根据电磁感应的原理制成的。
【答案】①感应电流；②用电器；③发电机。
【解析】[1][2][3]旱冰鞋内部虽然没有电池,但存在着磁场，旱冰鞋的轮子滚动时做切割磁感线的运动，使得旱冰鞋的内部产生了感应电流，这一现象叫做法拉第电磁感应现象，发电机就是根据这一原理制成的。而LED灯在发光的过程中消耗了电能，所以是用电器。
19.（2022·湖北宜昌）如图在扬声器的线圈两端连接干电池，扬声器______持续发声，线圈______持续受到磁场的作用力。（均选填“会”或“不会”）
【答案】①不会；②会。
【解析】[1]通电线圈在磁场中的受力方向与电流方向和磁场方向有关，由于电池提供的电流是直流电，即电流的方向不变，同时扬声器内的永磁体的磁场方向不变，故线圈的受力方向不变，始终受到向某一方向的力，无法持续振动发声。
[2]只要有电流持续通过线圈，线圈就会持续受到磁场力的作用，但不能振动发声。
20.（2022·四川达州）如图所示，开关S闭合，根据通电螺线管周围的磁感线分布判断直流电源的左端为___________（选填“正极”或“负极”），弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，弹簧测力计示数___________（选填“先变小后变大”“一直不变”或“先变大后变小”）。
【答案】①负极；②一直不变。
【解析】[1]由图中可知，磁感线从通电螺线管的左端出发，回到右端，故可知通电螺线管的左端为N极，故由安培定则可知，电流从通电螺线管的右端流入，则直流电源的左端为负极。
[2]因电磁铁对铜块没有磁力的作用，故弹簧测力计吊着铜块在通电螺线管的上方从右端水平匀速运动到左端的过程中，由二力平衡可得，弹簧测力计对铜块的拉力始终等于铜块的重力不变，故弹簧测力计的示数一直不变。
21.（2022·四川成都）为实现节能和智能控制，空调内部用到了传感器和电磁继电器，下图是启动或停止空调压缩机的电路示意图，电磁继电器是利用电磁铁控制工作电路通断的___________（选填“用电器”、“电源”或“开关”），夏天，空调制冷，房间温度降低，热敏元件的电阻增大，控制电路的电流减小，电磁铁的磁性___________，低于设定温度时，工作电路就断开，停止制冷。
【答案】①开关；②减弱。
【解析】[1]电磁继电器是利用电磁铁控制衔铁的吸下或弹起从而控制工作电路的通断，相当于开关。
[2]电磁铁的磁性与通过电磁铁的电流大小有关，当控制电路的电流减小时，电磁铁的磁性将会减弱。
22.（2022·湖北十堰）某小区因暴雨引起车库积水，部分车辆被淹，小明看到新闻后，设计了如图所示的车库积水自动报警器，如图是该报警器原理图，金属块A和B分别固定在车库地面附近适当高处，若车库积水水面到达 _____处（选填“A”或“B”）时，_____（选填“绿”或“红”）灯发光报警，此时电磁铁的上端是 _____极（选填“N”或“S”）。
【答案】①B；②红；③N。
【解析】[1][2]由图示知，车库积水水面到达B处时，水是导体，将金属块A和B接通，电磁铁中有电流通过，将衔铁吸下，红灯接通，发光报警。水面未达到B处时，电磁铁中没有电流通过，衔铁弹起，绿灯亮。
[3]由图示知，电磁铁有电流通过时，电流由下端流入，上端流出，据安培定则知，电磁铁的N极在上端。
23.（2022·湖北十堰）在“探究什么情况下磁可以生电”实验中，小华做了甲、乙、丙三次实验。实验中通过观察 _____来判断电路中是否产生感应电流，如图的三次实验中，_____（选填“甲”“乙”或“丙”）图中有感应电流产生。 _____（选填“电动机”或“发电机”）应用了这一原理。
【答案】①电流表指针是否偏转；②甲、丙；③发电机。
【解析】[1]实验时，通过观察电流表指针是否偏转，来确定电路中是否有感应电流产生。
[2]闭合电路的一部分导体，在磁场中做切割磁感线运动时，导体中就会产生感应电流，这就是电磁感应现象。如图的三次实验中，甲、丙中的导体都切割了磁感线，能产生感应电流，而乙中导体没有切割磁感线，不会产生感应电流。
[3]电磁感应现象中，消耗了机械能，得到了电能，利用电磁感应原理制成了发电机。
24.（2022·贵州黔东南）某款无接触式热风干手器，手伸向出风口时可吹出温度为35℃～45℃的热风，内部电路由控制电路和工作电路两部分构成，简化电路如图所示，控制电路中R为光敏电阻。闭合S，当手伸向出风口时，R的阻值会___________（选填“增大”“不变”或“减小”），衔铁被吸下，工作电路开始工作。若干手器的加热电阻丝的阻值为44Ω，在额定电压下，烘干一次手用时10s，则烘干手的过程中加热电阻产生的热量为___________J，这些热量能使___________kg（结果保留两位小数）的水温度升高5℃。[ SKIPIF 1 < 0 ]
【答案】①减小；② SKIPIF 1 < 0 ；③0.52kg。
【解析】[1]控制电路的电磁继电器主要是利用了电流的磁效应，手伸向出风口时，衔铁要被吸下，工作电路开始工作，说明电路中的电流增大导致电磁铁的磁性增强，电源电压一定，由 SKIPIF 1 < 0 可知，R的阻值会减小。
[2]工作电路中的加热电阻丝与电动机并联，加热电阻两端电压为电源电压，则加热电阻产生的热量为 SKIPIF 1 < 0
[3]水的质量为 SKIPIF 1 < 0 。
25.（2022·青海）如图所示，磁悬浮盆景的底端有磁铁，底座内部有一个金属线圈。线圈通电后，周围产生___________（选填“磁场”或“磁感线”），这是电流的___________效应。盆景能悬浮在空中，其原理是___________。
【答案】①磁场；②磁；③同名磁极相互排斥。
【解析】[1][2]通电导体周围存在磁场，但不存在磁感线，磁感线是人们为了形象方便的描述磁场而假想的曲线；底座内部有一个金属线圈，通电有磁性，断电无磁性，说明磁悬浮盆景是利用电流的磁效应工作的。
[3]根据同名磁极相互排斥、异名磁极相互吸引可知，盆景能悬浮在空中是同名磁极相互排斥的原因。
三、作图题
26.（2022·湖南邵阳）如图为一种电磁仪表部分装置，闭合开关后，磁铁N极向上转动（如箭头所示）。请在括号中标出电池的“+””-”极。
【解析】由题意可知，磁铁N极向上转动，说明电磁铁对其有斥力作用，根据同名磁极相互排斥可知，电磁铁的上端为N极；根据安培定则，电流从电磁铁的下端流入，所以电源的左端为“+”极，右端为“-”极，作图如下：
27.（2022·江苏苏州）图的括号内标出小磁针右端的极性，用箭头标出P点磁感线的方向；
【解析】根据右手安培定则，四指的方向为电流的方向，大拇指的方向为磁场的方向，故该螺线管右端为N极，左端为S极，螺线管外部的磁场的方向为从 N极出发，回到S极，故P点磁感线的方向是向左，螺线管的左端为S极，根据磁体间的相互作用，小磁针的右端为N极，故如图所示：
28.（2022·湖北随州）如图所示，一个通电螺线管，绕线未画出，电源“＋、－”极未标出，为了防止短路，绕线具有一定的电阻。已知一个可自由转动的小磁针放在螺线管的一端最终静止时状态如图，图中的“N”是小磁针的极性。要求：
（1）画出绕线（三匝即可），使它和电源形成闭合回路；
（2）标出电源“＋、－”极。若有多种情况满足“（1）、（2）”的要求，考生只画一种情况；
（3）画一条螺线管周围的磁感线。
【解析】小磁针静止时，上端为N极，下端为S极，根据磁极间的相互作用，同名磁极互相排斥；异名磁极互相吸引，可得通电螺线管上端为N极，下端为S极。根据右手定则，伸出右手，使右手大拇指指向通电螺线管的N极（左端），则四指弯曲所指的方向为电流的方向。如下图所示：
或
29.（2022·湖南郴州）通电螺线管通人如图所示的电流I，请标出其右端的磁极。（填N或S）
【解析】根据螺线管中线圈的绕向，利用安培定则可以确定电源右端为正极，左端为负极，如下图
30.（2022·四川德阳）图中所示通电螺线管的左端为S极，请在图中的a或b附近标出电源的“+”极，在图中的c或d附近标出小磁针的“N”极。
【解析】已知螺线管左端为S极，则右端为N极，由安培定则可知，用右手握住螺线管，大拇指指向右侧，四指环绕的方向就是螺线管中电流的方向，由此可知电流从螺线管左端流入，右端流出，即a端为电源的正极；由异名磁极相互吸引，同名磁极相互排斥可知，小磁针的d端为N极，如图
31.（2022·四川乐山）如图所示，按照小磁针N极所示方向标出通电螺线管磁感线方向和电源的“+”、“-”极。
【解析】小磁针的左端为N极，根据异名磁极相互吸引，通电螺线管的右端为S极，左端为N极，根据在通电螺线管的外部，磁感线是从N极发出回到S极的，据此标出通电螺线管磁感线方向；由安培定则知，电流从通电螺线管的右端流入，故电源的右端为“+”极，左端为“-”极，如下所示：
32.（2022·四川凉山）如图所示，根据磁体及周围磁场分布情况，在图中标出通电螺线管的N极及电源的正极。
【解析】螺线管外部磁场方向由N极指向S极，由图可知螺线管左侧为S极，右侧是N极，由右手螺旋定则可知，螺线管正面电流方向向下，背面电流方向向上，可知电源正极在左侧，如图所示：
33.（2022·贵州黔东南）闭合开关S后，小磁针静止时的指向如图所示，请标出磁感线的方向和在括号内标出电源的“+”极和“-”极。
【解析】如图，小磁针N极远离电磁铁，根据同名磁极相互排斥，异名磁极相互吸引可知，电磁铁的右端为N极，左端为S极；在磁体的外部磁感线从N极出发回到S极 ，故磁感线上的方向时从右侧指向左侧。用右手握住螺线管，大拇指指向电磁铁的N极，四指环绕的方向即为电流方向，电流从右侧流入，左侧流出，右端为电源正极，左端为电源的负极，如图
四、实验题
34.（2022·湖北武汉）某同学用如图甲所示的装置探究什么情况下磁可以生电。在蹄形磁体的磁场中放置一根导线，导线两端跟电流表连接组成闭合回路。
（1）让导线AB在磁场中静止，观察到电流表指针______；让导线AB在磁场中静止，换用磁性更强的蹄形磁体，观察到电流表指针______；保持蹄形磁体静止让导线AB从图中所示位置水平向右运动，观察到电流表指针______。（填“偏转”或“不偏转”）
（2）图乙中的a表示垂直于纸面的-根导线，它是闭合电路的一部分。它在磁场中按箭头方向运动时，会产生感应电流的是______（填标号）。
【答案】①不偏转；②不偏转；③偏转；④CD。
【解析】（1）[1]让导线AB在磁场中静止，导线没有做切割磁感线运动，不会产生感应电流，观察到电流表指针不偏转。
[2]让导线AB在磁场中静止，换用磁性更强的蹄形磁体，导线没有做切割磁感线运动，不会产生感应电流，观察到电流表指针不偏转。
[3]持蹄形磁体静止让导线AB从图中所示位置水平向右运动，导体做切割磁感线运动，会产生感应电流，观察到电流表指针偏转。
（2）[4]AB．图AB中导体运动的方向与磁感线平行，导线没有做切割磁感线运动，不会产生感应电流，故AB不符合题意；
CD．图CD中，导体做切割磁感线运动，会产生感应电流，故CD符合题意。
故选CD。
35.（2022·广东广州）某个LED发光的颜色与通过其电流方向的关系如图1
（1）该LED在两次实验中发光情况如图2所示，两次实验线圈均在转动，线圈1烦时针转动，由此可知线圈2___________转动（选填“顺时针”“逆时针”）。
（2）如图3，导体棒a与该LED相连；在某磁场中，使a垂直于纸面左右往复运动（虚线为运动轨迹），LED交替发出红、黄光，则该过程a中电流方向_________（选填“不变”“变化”），该磁场可能的分布包括图4中哪些选项_____？
【答案】①顺时针；②变化；③①③④。
【解析】（1）[1]某个LED发光的颜色与通过其电流方向的关系如图1，电流方向不同，LED灯发光颜色不同，由图可知，两次灯光颜色不同，证明线圈中的电流方向不同，而电流方向和磁场方向和线圈转动方向有关，两图中磁场方向不同，故线圈转动方向相同，这样会导致电流方向不同。故线圈也顺时针转动。
（2）[2]电流方向不同，LED灯发光颜色不同，LED交替发出红、黄光，则该过程a中电流方向变化。
[3]由电磁感应现象可知，闭合电路的部分导体在磁场中做切割磁感线运动时，会产生感应电流，所以①③④符合题意，②不符合题意。
故选①③④。
36.（2022·河南）在探究通电螺线管外部磁场方向的实验中：
（1）在装有螺线管的硬纸板上均匀撒满铁屑，通电后铁屑分布无明显变化，这时需轻敲纸板，观察到铁屑排列成图所示的形状。可见，通电螺线管外部磁场与___________磁体的磁场相似；
（2）用小磁针探究磁场方向时，发现小磁针没有标N、S极，请写出一种判断小磁针N、S极的做法：___________；
（3）对调螺线管所接电源正、负极，周围小磁针的指向也随之对调，说明通电螺线管的极性与螺线管中电流的___________有关。
【答案】①条形；②见解析；③方向。
【解析】（1）[1]通过实验，画出通电螺线管的磁感线，根据通电螺线管的磁感线分布形状可知，通电螺线管外部的磁场和条形磁体外部的磁场一样，通电螺线管的两端相当于条形磁体的两个极。
（2）[2]在地磁场的作用下，小磁针静止时，指向北方的一端即为磁体的N极，另外一端即为S极。
（3）[3]如果改变螺线管中的电流方向，发现小磁针的指向对调，南北极所指方向发生了改变，由此可知：通电螺线管外部磁场方向与螺线管中的电流方向有关。
37.（2022·河北）图是小明做“探究什么情况下磁可以生电”的实验装置。
（1）实验时，小明通过观察___________来判断电路中是否产生感应电流；
（2）小明进行了如图所示的5次操作，其中能产生感应电流的是___________（选填所有符合要求的操作序号）；
（3）完成实验后，小明认为实验现象不太明显，请你提出一条改进措施：___________；
（4）利用“磁生电”工作的装置有___________（选填“电铃”“扬声器”“动圈式话筒”或“电磁起重机”）。
【答案】①灵敏电流计的指针是否偏转；②①③④；③将导体AB换成多匝线圈；④动圈式话筒。
【解析】（1）[1]感应电流的有无是通过灵敏电流计的指针是否偏转来体现的，若灵敏电流表的指针发生偏转，就说明产生了感应电流。
（2）[2]闭合电路的一部分导体在磁场中做切割磁感线运动时，电路中会产生感应电流，①导体棒AB水平向右运动，导体棒AB做切割磁感线运动，产生感应电流；③导体棒AB斜向上运动，导体棒AB做切割磁感线运动，产生感应电流；④磁体水平向左运动，导体棒AB切割磁感线，产生感应电流。②导体棒AB竖直运动，没有切割磁感线运动，不产生感应电流；⑤磁体竖直向上运动，磁感线没有被导体切割，不产生感应电流。所以①③④可以产生感应电流。
（3）[3]电流的大小应与切割磁感线的速度、磁场强度、线圈匝数有关；将导体AB换成多匝线圈（或换磁性更强的磁体，增大导体AB切割磁感线的运动速度）。
（4）[4]扬声器是把电信号转化为声信号，利用通电导体在磁场中受力原理；电铃、电磁起重机的主要部件是电磁铁，利用电流的磁效应；动圈式话筒是把声信号转变成电信号的，声信号的振动带动线圈在磁场中振动，产生电流，是电磁感应原理。
