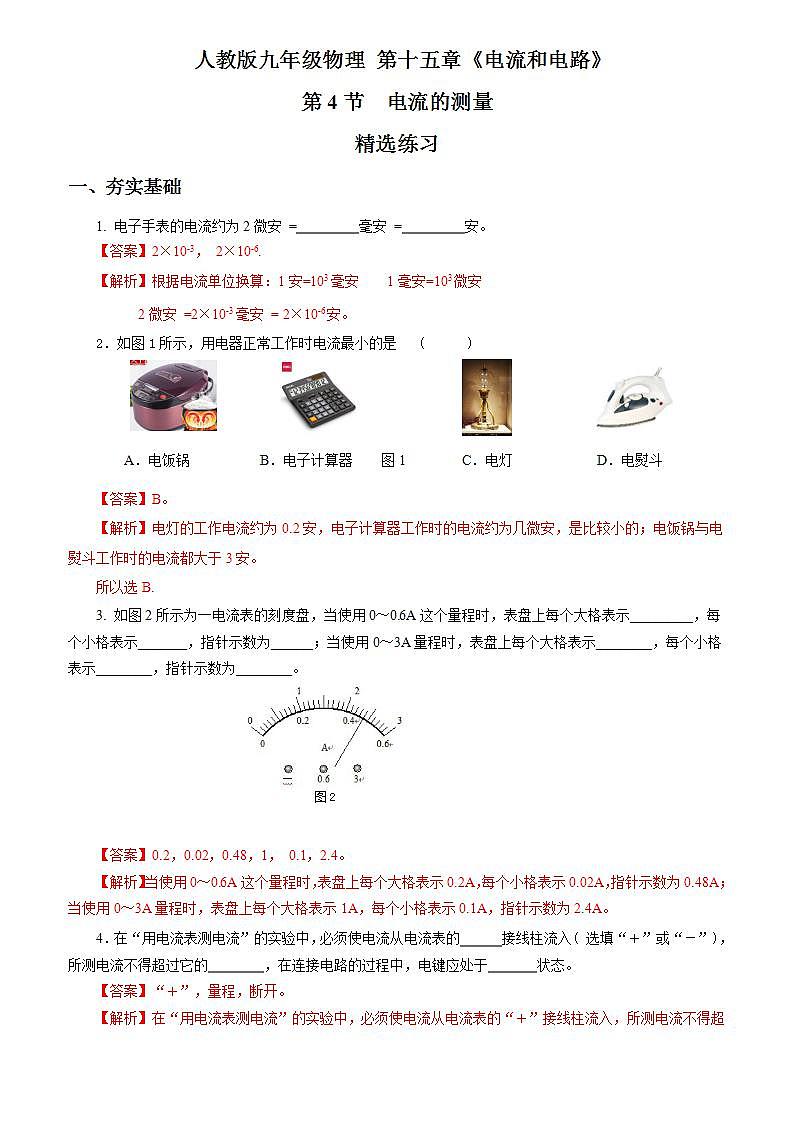

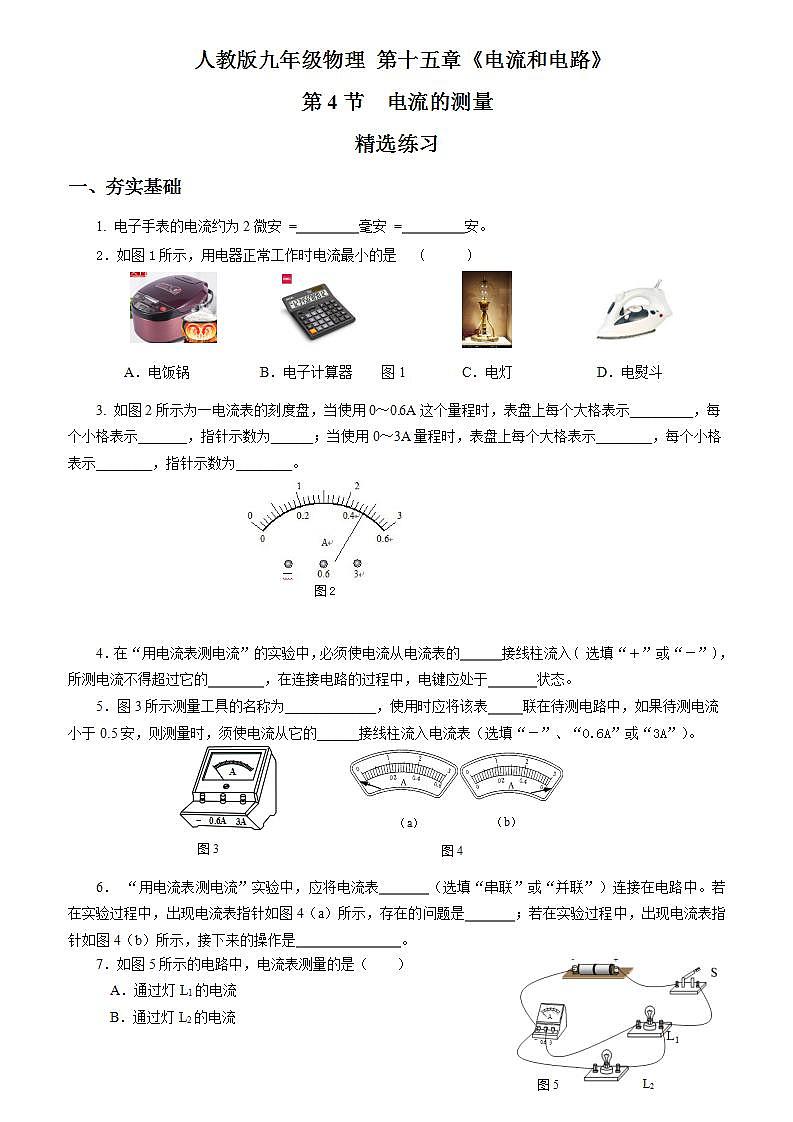

人教版九年级物理 第十五章《电流和电路》

第4节  电流的测量

精选练习

一、夯实基础

1. 电子手表的电流约为2微安 =         毫安 =         安。

【答案】2×10-3， 2×10-6.

【解析】根据电流单位换算：1安=103毫安    1毫安=103微安

2微安 =2×10-3毫安 = 2×10-6安。

2．如图1所示，用电器正常工作时电流最小的是   (      )

【答案】B。

【解析】电灯的工作电流约为0.2安，电子计算器工作时的电流约为几微安，是比较小的；电饭锅与电熨斗工作时的电流都大于3安。

所以选B.

3. 如图2所示为一电流表的刻度盘，当使用0～0.6A这个量程时，表盘上每个大格表示_________，每个小格表示_______，指针示数为______；当使用0～3A量程时，表盘上每个大格表示________，每个小格表示________，指针示数为________。

【答案】0.2，0.02，0.48，1， 0.1，2.4。

【解析】当使用0～0.6A这个量程时，表盘上每个大格表示0.2A，每个小格表示0.02A，指针示数为0.48A；当使用0～3A量程时，表盘上每个大格表示1A，每个小格表示0.1A，指针示数为2.4A。

4．在“用电流表测电流”的实验中，必须使电流从电流表的      接线柱流入( 选填“＋”或“－”)，所测电流不得超过它的        ，在连接电路的过程中，电键应处于       状态。

【答案】“＋”，量程，断开。

【解析】在“用电流表测电流”的实验中，必须使电流从电流表的“＋”接线柱流入，所测电流不得超过它的量程，在连接电路的过程中，电键应处于断开状态。

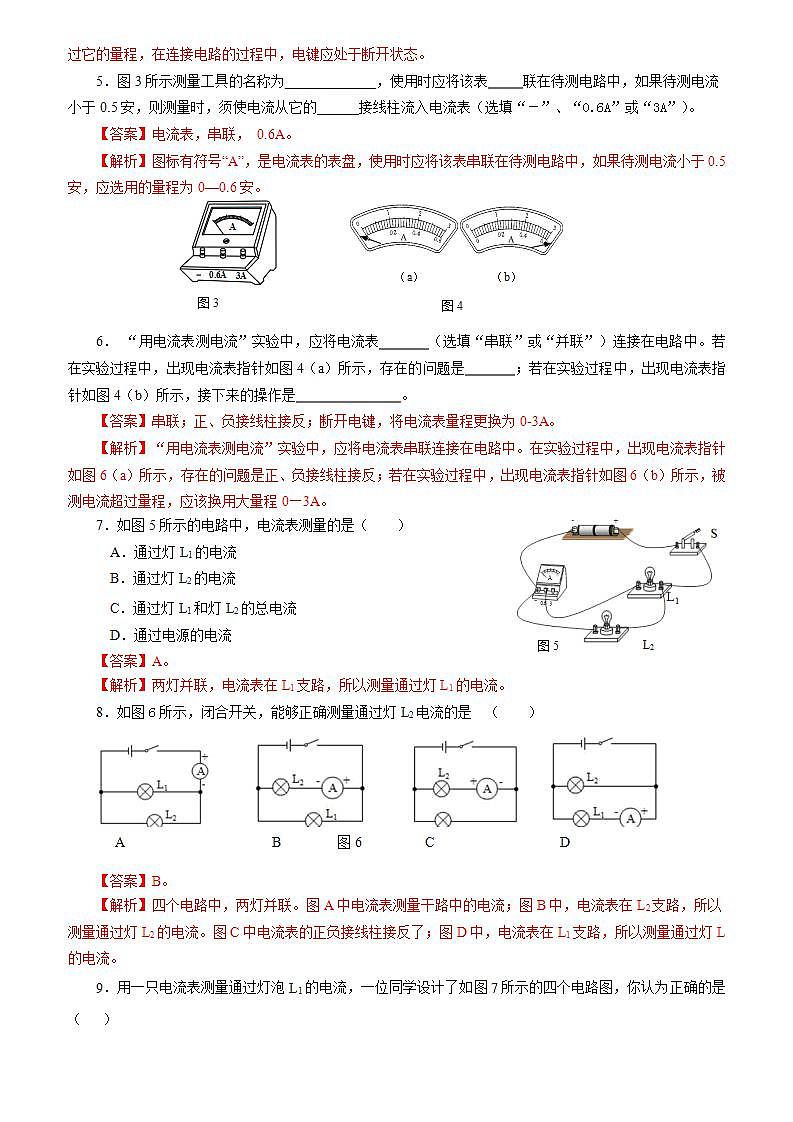

5．图3所示测量工具的名称为_____________，使用时应将该表     联在待测电路中，如果待测电流小于0.5安，则测量时，须使电流从它的______接线柱流入电流表（选填“－”、“0.6A”或“3A”）。

【答案】电流表，串联， 0.6A。

【解析】图标有符号“A”，是电流表的表盘，使用时应将该表串联在待测电路中，如果待测电流小于0.5安，应选用的量程为0—0.6安。

6． “用电流表测电流”实验中，应将电流表       （选填“串联”或“并联”）连接在电路中。若在实验过程中，出现电流表指针如图4（a）所示，存在的问题是       ；若在实验过程中，出现电流表指针如图4（b）所示，接下来的操作是               。

【答案】串联；正、负接线柱接反；断开电键，将电流表量程更换为0-3A。

【解析】“用电流表测电流”实验中，应将电流表串联连接在电路中。在实验过程中，出现电流表指针如图6（a）所示，存在的问题是正、负接线柱接反；若在实验过程中，出现电流表指针如图6（b）所示，被测电流超过量程，应该换用大量程0—3A。

7．如图5所示的电路中，电流表测量的是（　　）

A．通过灯L1的电流

B．通过灯L2的电流

C．通过灯L1和灯L2的总电流

D．通过电源的电流

【答案】A。

【解析】两灯并联，电流表在L1支路，所以测量通过灯L1的电流。

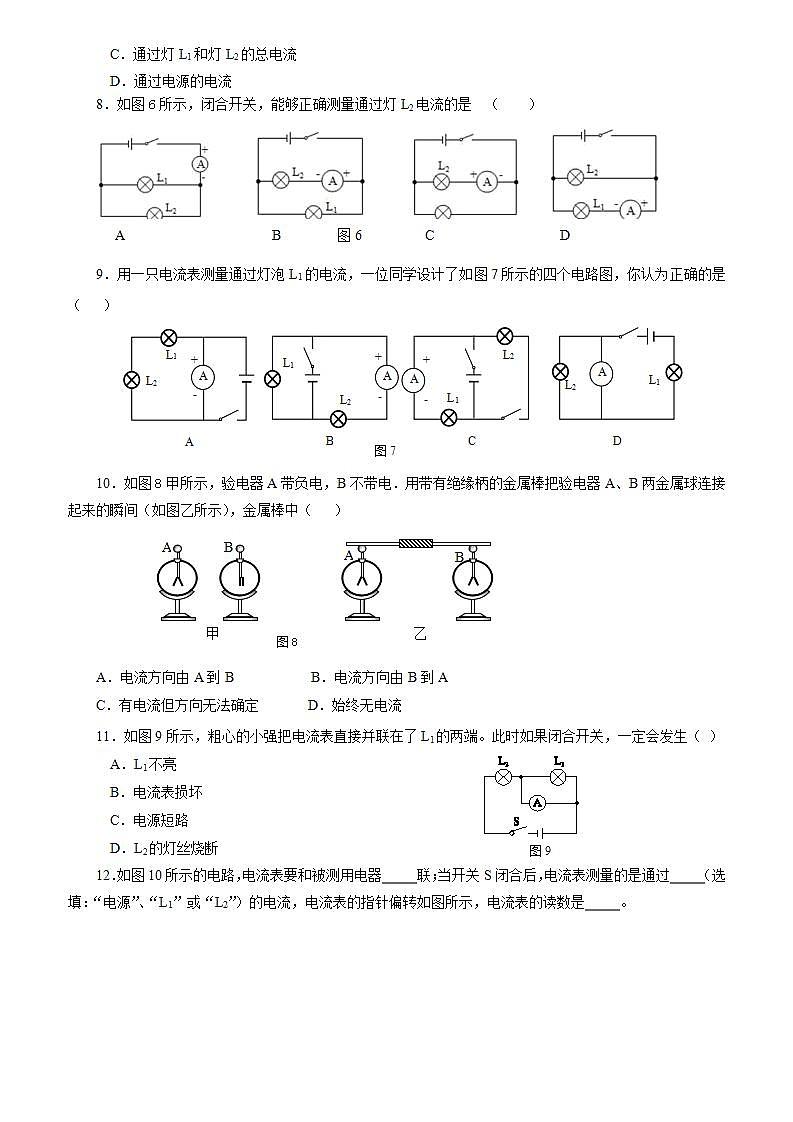

8．如图6所示，闭合开关，能够正确测量通过灯L2电流的是  （　　）

【答案】B。

【解析】四个电路中，两灯并联。图A中电流表测量干路中的电流；图B中，电流表在L2支路，所以测量通过灯L2的电流。图C中电流表的正负接线柱接反了；图D中，电流表在L1支路，所以测量通过灯L的电流。

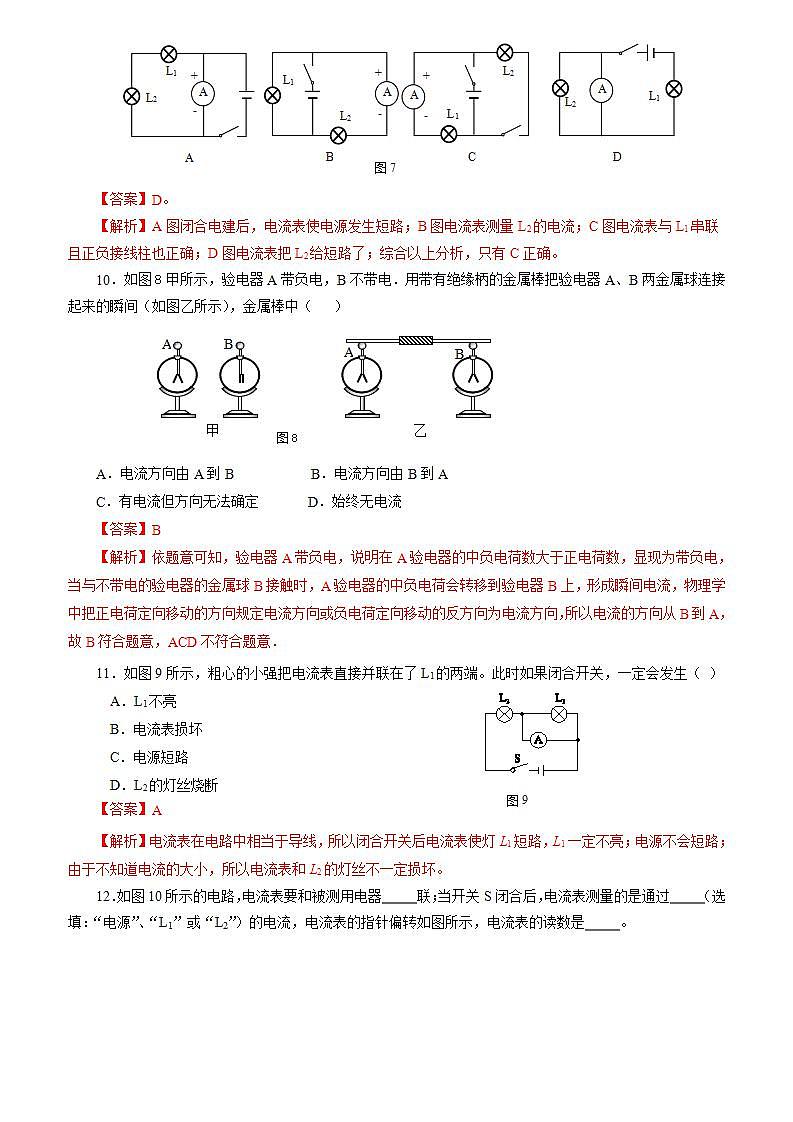

9．用一只电流表测量通过灯泡L1的电流，一位同学设计了如图7所示的四个电路图，你认为正确的是（   ）

【答案】D。

【解析】A图闭合电建后，电流表使电源发生短路；B图电流表测量L2的电流；C图电流表与L1串联且正负接线柱也正确；D图电流表把L2给短路了；综合以上分析，只有C正确。

10．如图8甲所示，验电器A带负电，B不带电．用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间（如图乙所示），金属棒中（   ）

A．电流方向由A到B           B．电流方向由B到A

C．有电流但方向无法确定       D．始终无电流

【答案】B

【解析】依题意可知，验电器A带负电，说明在A验电器的中负电荷数大于正电荷数，显现为带负电，当与不带电的验电器的金属球B接触时，A验电器的中负电荷会转移到验电器B上，形成瞬间电流，物理学中把正电荷定向移动的方向规定电流方向或负电荷定向移动的反方向为电流方向，所以电流的方向从B到A，故B符合题意，ACD不符合题意．

11．如图9所示，粗心的小强把电流表直接并联在了L1的两端。此时如果闭合开关，一定会发生（ ）

A．L1不亮

B．电流表损坏

C．电源短路

D．L2的灯丝烧断

【答案】A

【解析】电流表在电路中相当于导线，所以闭合开关后电流表使灯L1短路，L1一定不亮；电源不会短路；由于不知道电流的大小，所以电流表和L2的灯丝不一定损坏。

12．如图10所示的电路，电流表要和被测用电器 　  联；当开关S闭合后，电流表测量的是通过　 　（选填：“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的读数是　 　。

【答案】串；L2；0.28A。

【解析】（1）电流表要和被测用电器串联；由电路图可知，电流表与灯L2串联，所以电流表测量的是通过L2的电流。

（2）电流表选用的量程是0～0.6A，分度值是0.02A，电流表的示数是0.28A。

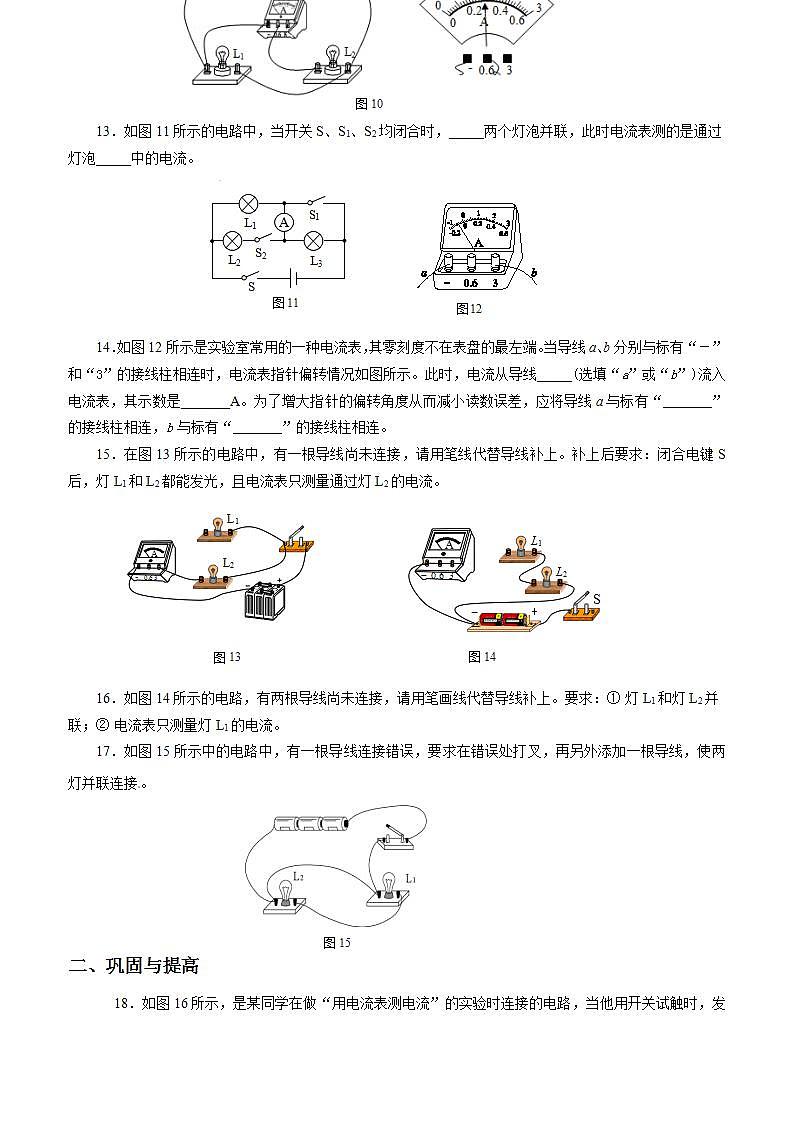

13．如图11所示的电路中，当开关S、S1、S2均闭合时，_____两个灯泡并联，此时电流表测的是通过灯泡_____中的电流。

【答案】L1、L2，L2。

【解析】当开关S、S1、S2均闭合时，L3被短路，L1、L2两个灯泡并联，此时电流表测的是灯泡L2中的电流。

14．如图12所示是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b分别与标有“－”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流从导线_____(选填“a”或“b”)流入电流表，其示数是_______A。为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“_______”的接线柱相连，b与标有“_______”的接线柱相连。

【答案】a　0.4　0.6　－。

【解析】由图知，电流表指针偏向了零刻度线的左侧，原因是正、负接线柱接反了，也就是电流从导线a流入了电流表；此时电流表选择的是0～3 A量程，对应的分度值为0.1 A，此时的示数是0.4 A。为了增大指针偏转角度并且减小读数误差，需要改变进入电流表的电流方向，并改接小量程，所以应将导线a与标有“0.6”的接线柱相连，导线b与标有“－”的接线柱相连。

15．在图13所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：闭合电键S后，灯L1和L2都能发光，且电流表只测量通过灯L2的电流。

【答案】见图13A。

【解析】电流表只测量通过灯L2的电流，两灯并联。

16．如图14所示的电路，有两根导线尚未连接，请用笔画线代替导线补上。要求：①灯L1和灯L2并联；②电流表只测量灯L1的电流。

【答案】见图2A。

【解析】电键在干路上，根据电流的方向连线。

17．如图15所示中的电路中，有一根导线连接错误，要求在错误处打叉，再另外添加一根导线，使两灯并联连接。

【答案】见右图。

二、巩固与提高

18．如图16所示，是某同学在做“用电流表测电流”的实验时连接的电路，当他用开关试触时，发现三盏灯都不亮，电流表的指针也不偏转，这是因为发生了　 　现象。请在图中拆去　 　号线，就可让开关闭合后，三个小灯泡都发光，这时三个小灯泡的连接方式是　　，电流表测的是通过　 　的电流。

【答案】短路；⑤；并联；L1。

【解析】（1）分析电路，从电源的正极开始流出的电流，经开关后，沿连接灯L1右接线柱②、L1右接线柱与灯L2左接线柱之间的导线④、L2左接线柱与灯L3右接线柱之间的导线⑤，直接经导线⑦回到电源的负极，发生短路，没有电流通过电流表，所以电流表无示数；

（2）将连接连接灯L2左接线柱与灯L3右接线柱之间的导线⑤去掉；开关闭合后，三个小灯泡都发光，由图可知：灯泡L1、L2、L3并联，电流表串联在L1支路上，则测量L1的电流。

19．如图17所示是小明在练习测量电流时连接的电路，电路的连接存在错误，下列说法正确的是（　）

A．撤掉导线a，电流表测量的是电路的总电流

B．撤掉导线a，电流表测量的是小灯泡L1的电流

C．撤掉导线b，电流表测量的是电路的总电流

D．撤掉导线c，电流表测量的是小灯泡L2的电流

【答案】C。

【解析】AB选项、由图可知，撤掉导线a，灯L1和L2并联，电流表没有接入电路，所以电流表既不是测总电流，也不是测小灯泡L1的电流，故AB错误；

C选项、由图可知，撤掉导线b，灯L1和L2并联，电流表串联在干路中，即电流表测量的是电路的总电流，故C正确；

D选项、由图可知，撤掉导线c，灯L1和L2并联，电流表串联在L1的支路中，即电流表测量的是小灯泡L1的电流，故D错误。

20．如图18所示，小强把电流表并联在灯L1的两端。此时闭合开关，一定会发生（　　）

A．电源短路       B．电流表损坏

C．L2的灯丝烧断   D．L1不亮

【答案】D。

【解析】如图所示，电流表并联在电灯L1两端，电灯L1被短路，L1不会发光；

电流表与灯L2串联接入电路，电源不会短路；灯L2发光，通过电流表和灯L2的电流较大，可能会烧断L2的灯丝或损坏电流表，但不是一定会烧断或损坏。故A不会发生，BC不一定会发生，D一定会发生。

故选D。

21．在图19所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后要求：灯L1和L2并联，电流表测量通过灯L1的电流。

【答案】见图。

【解析】见图19（a）。

22. 在图20所示的电路中，根据标出的电流方向，把干电池、电流表元件符号分别填进电路的空缺处，填进后要求灯泡L1和L2并联。

【答案】见右图。

23. 在图21所示的电路中，有两根导线尚未连接，以笔画线代替导线补上。要求：

①灯L1、L2并联；②电键S同时控制两盏灯；③电流表只测通过灯L1的电流。

【答案】见图21a。

【解析】使灯泡L2的左接线柱与灯泡L1的右接线柱相连，灯泡L2的右接线柱与电源负极相连。如图21a所示。

24．小莹同学测量电流时，连接好电路，闭合开关，发现电流表指针向左偏转至图22甲所示位置，原因是电流表 　 　；断开开关，纠正错误后，再闭合开关，发现指针偏转至图乙所示位置，接下来的操作是：断开开关，　    　继续进行实验。

【答案】正负接线柱接反了；换接0～0.6A的量程。

【解析】连接好电路，闭合开关，发现电流表指针向左偏转至图甲所示位置，说明电流表正负接线柱接反；

断开开关，纠正错误后，再闭合开关，发现指针偏至图乙所示位置，指针偏转角度太小，说明所选的量程太大，接下来的操作是：断开开关，换接0～0.6A的量程，继续进行实验。

25．如图23甲所示的电路，当开关S闭合后，电流表测量的是通过_______(选填“干路”、“L1”或“L2”)的电流，电流表的指针偏转如图乙所示，则电流表的示数为______A。某同学用电流表0～0.6 A的量程测电路中的电流时，由于粗心，误读成2.6 A，则正确的读数应为________。

【答案】L2， 0.28， 0.52 A。

【解析】由电路图可知，灯泡L1和L2并联，且电流表在L2支路上，测量L2支路的电流。由图乙可知：电流表连接的量程为0～0.6 A，分度值为0.02 A，故电流表的示数为0.2 A＋0.02 A×4＝0.28 A。按0～3 A的量程读数，示数为2.6 A。

26．根据图24（a）所示的电路图，用笔画线代替导线，连接图24（b）实物电路。

【答案】见图。

【解析】两灯并联，电流表与开关S1在干路上；开关S2、灯泡L2串联在一条支路上，灯泡L1在另一条支路上，如图所示。

27．根据图25所示的电路图，用笔画线代替导线，连接实物电路。

【答案】见图。

【解析】两灯并联，电流表A1与开关S2在干路上；开关S1、灯泡L1串联在一条支路上，灯泡L2、电流表A2在另一条支路上，如图所示。

28．如图26所示是用电流表测量电流的实物连接图，请按要求回答：

（1）图甲中电流表测量的是通过灯泡　 　的电流。

（2）如果电流表示数如图乙所示，则电流表测出的电流是　 　A。

（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，应将导线　   　（填“a”“b”或“c”）的右端接在电流表的　 　（填“﹣”“0.6”或“3”）接线柱上。

【答案】（1）L2；（2）0.5；（3）b；﹣。

【解析】（1）由图甲可知，灯L1、L2并联，L2与电流表串联，因此电流表测L2的电流；

（2）图乙中电流表使用了0～0.6A的量程，分度值为0.02A，其读数为0.5A；

（3）要用电流表测通过L1、L2的总电流，应把电流表接在干路上，导线b的右端改接在电流表的负接线柱上即可。

29．如图27所示，R1和R2是两个定值电阻，甲、乙、丙是三只电表，若闭合所有开关，要使R1和R2串联，三只电表中为电压表的是　    　。若甲、丙为电流表，乙为电压表，闭合S2和S3，断开S1，丙电流表测量的是通过         的电流（选填“R1”、“R2”或“R1和R2”）。

【答案】甲、丙；R1。

【解析】要使R1和R2串联，在电流的路径只有一条，分别经过两个电阻，所有开关闭合后，电流从电源的正极出来，经过开关S1、乙表、R1、R2，回到电源的负极，故乙为电流表，甲和丙并联在用电器的两端，为电压表；

若甲、丙为电流表，乙为电压表，闭合S2和S3，断开S1，丙电流表与电阻R1串联在支路中，测量的是通过R1的电流。

30．如图28所示电路，闭合开关S1、S2，下列对电路的分析正确的是 （    ）

A．L1与L2串联

B．电流表A1测L1的电流

C．当开关S2断开时，通过L1的电流变小

D．当开关S2断开时，电流表A2的示数变小

【答案】D

【解析】A选项：A1、L2、S2三个元件在同一支路上，L1单独在一个支路上，所以是并联电路，故A错误；

B选项：A1、L2在同一支路上，所以A1是测L2电流，故B错误；

C选项：当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，故C错误；

D选项：当开关S2断开时，L2所在支路断路，电流变为0，而L1所在支路电流不受影响，所以干路电流变小，A2测干路电流，因此电流表A2的示数变小，故D正确．

故选D．
