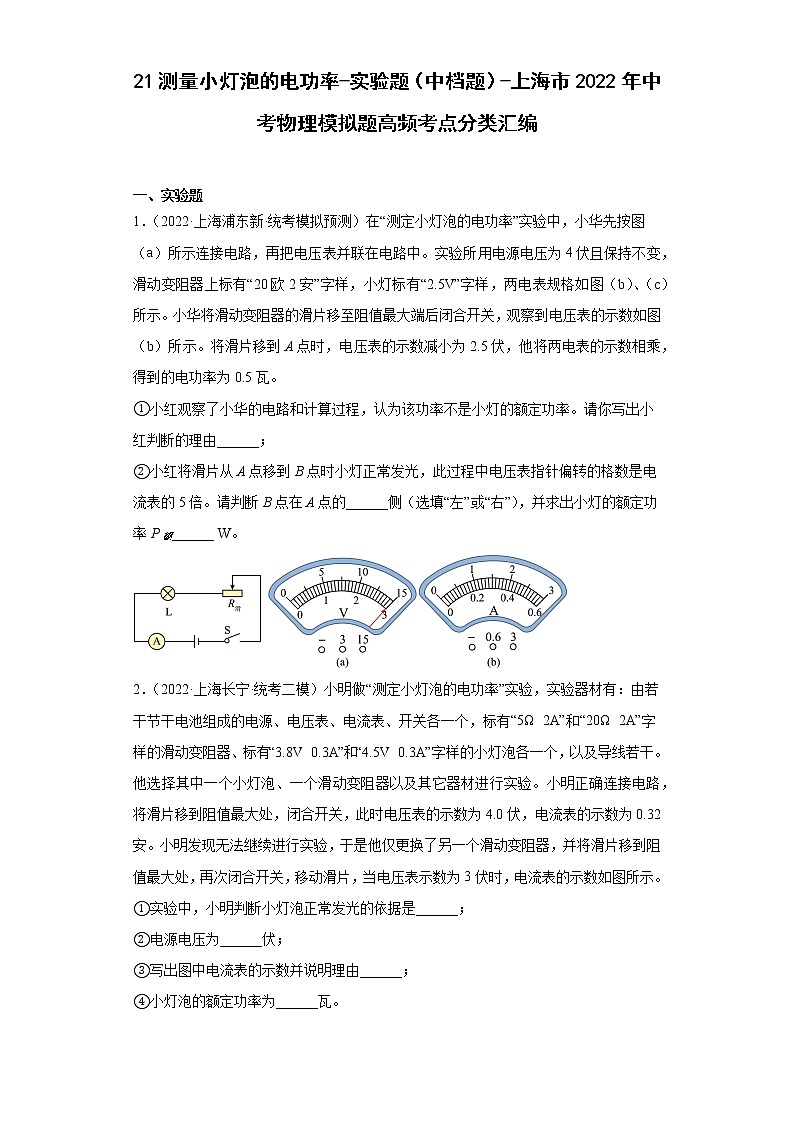

21测量小灯泡的电功率-实验题（中档题）-上海市2022年中考物理模拟题高频考点分类汇编
一、实验题
1．（2022·上海浦东新·统考模拟预测）在“测定小灯泡的电功率”实验中，小华先按图（a）所示连接电路，再把电压表并联在电路中。实验所用电源电压为4伏且保持不变，滑动变阻器上标有“20欧2安”字样，小灯标有“2.5V”字样，两电表规格如图（b）、（c）所示。小华将滑动变阻器的滑片移至阻值最大端后闭合开关，观察到电压表的示数如图（b）所示。将滑片移到A点时，电压表的示数减小为2.5伏，他将两电表的示数相乘，得到的电功率为0.5瓦。
①小红观察了小华的电路和计算过程，认为该功率不是小灯的额定功率。请你写出小红判断的理由______；
②小红将滑片从A点移到B点时小灯正常发光，此过程中电压表指针偏转的格数是电流表的5倍。请判断B点在A点的______侧（选填“左”或“右”），并求出小灯的额定功率P额______ W。
2．（2022·上海长宁·统考二模）小明做“测定小灯泡的电功率”实验，实验器材有：由若干节干电池组成的电源、电压表、电流表、开关各一个，标有“5Ω 2A”和“20Ω 2A”字样的滑动变阻器、标有“3.8V 0.3A”和“4.5V 0.3A”字样的小灯泡各一个，以及导线若干。他选择其中一个小灯泡、一个滑动变阻器以及其它器材进行实验。小明正确连接电路，将滑片移到阻值最大处，闭合开关，此时电压表的示数为4.0伏，电流表的示数为0.32安。小明发现无法继续进行实验，于是他仅更换了另一个滑动变阻器，并将滑片移到阻值最大处，再次闭合开关，移动滑片，当电压表示数为3伏时，电流表的示数如图所示。
①实验中，小明判断小灯泡正常发光的依据是______；
②电源电压为______伏；
③写出图中电流表的示数并说明理由______；
④小灯泡的额定功率为______瓦。
3．（2022·上海崇明·统考二模）小梦同学做“测定小灯泡额定功率”实验，所用的电源是新的干电池，小灯的额定电压模糊不清，可能3.5伏也可能2.5伏，估计小灯的额定功率在0.5瓦至0.9瓦之间。
该同学选了两节干电池串联并正确连接电路，实验步骤正确，闭合电键，观察到电压表和电流表的示数分别为1伏和0.1安，移动滑动变阻器的滑片，小灯亮度有变化，但始终偏暗，不能正常发光。该同学经过思考发现了问题，对实验器材进行了适当的调整，然后重新实验，闭合电键，移动滑动变阻器的滑片，发现滑片在中点位置时，小灯正常发光。
根据以上信息完成下列问题：
（1）在答题卡规定位置上画出该同学的实验电路图；( )
（2）调整实验器材前小灯不能正常发光的原因是___________；
（3）小灯的额定电压为___________伏，小灯正常发光时，变阻器连入电路的电阻为___________欧；
（4）小灯的额定功率为___________瓦。
4．（2022·上海普陀·统考二模）小李做“测定小灯泡的电功率”实验。现有电源（电压保持不变）、电压表、电流表、待测小灯（标有“0.3A”字样）、滑动变阻器（标有“20Ω，2A”字样）、开关及导线若干。他正确连接电路，将滑片P移到变阻器的一端，然后闭合开关，此时电流表示数为0.2安，电压表示数如图（a）所示，小灯发光较暗。小李经过思考，调整电表量程，然后继续移动滑片至小灯正常发光，此时电压表的示数如图（b）所示。
①小李判断小灯正常发光的依据是______；
②请根据相关信息计算出电源电压U和小灯的额定功率______；
③请写出实验中需要调整量程的电表，及其对应的原因______。

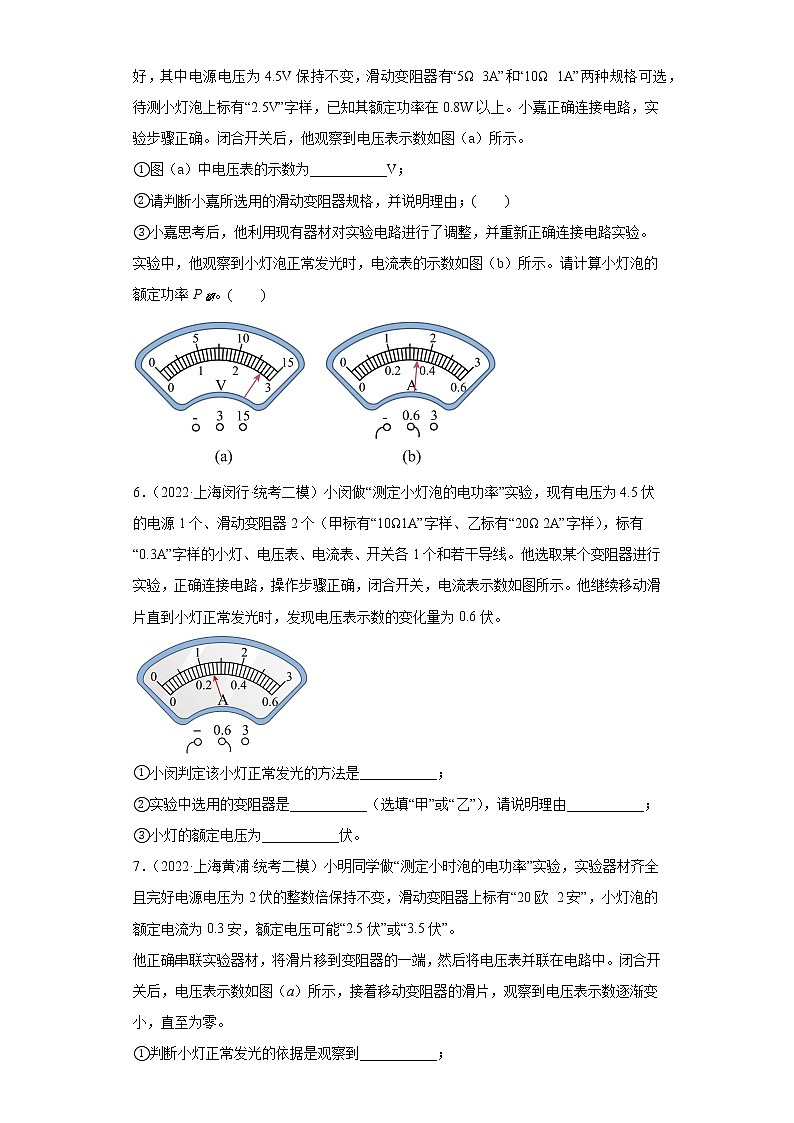

5．（2022·上海嘉定·统考二模）小嘉做“测定小灯泡的电功率”实验，所用器材齐全且完好，其中电源电压为4.5V保持不变，滑动变阻器有“5Ω 3A”和“10Ω 1A”两种规格可选，待测小灯泡上标有“2.5V”字样，已知其额定功率在0.8W以上。小嘉正确连接电路，实验步骤正确。闭合开关后，他观察到电压表示数如图（a）所示。
①图（a）中电压表的示数为___________V；
②请判断小嘉所选用的滑动变阻器规格，并说明理由；( )
③小嘉思考后，他利用现有器材对实验电路进行了调整，并重新正确连接电路实验。实验中，他观察到小灯泡正常发光时，电流表的示数如图（b）所示。请计算小灯泡的额定功率P额。( )
6．（2022·上海闵行·统考二模）小闵做“测定小灯泡的电功率”实验，现有电压为4.5伏的电源1个、滑动变阻器2个（甲标有“10Ω1A”字样、乙标有“20Ω 2A”字样），标有“0.3A”字样的小灯、电压表、电流表、开关各1个和若干导线。他选取某个变阻器进行实验，正确连接电路，操作步骤正确，闭合开关，电流表示数如图所示。他继续移动滑片直到小灯正常发光时，发现电压表示数的变化量为0.6伏。
①小闵判定该小灯正常发光的方法是___________；
②实验中选用的变阻器是___________（选填“甲”或“乙”），请说明理由___________；
③小灯的额定电压为___________伏。
7．（2022·上海黄浦·统考二模）小明同学做“测定小时泡的电功率”实验，实验器材齐全且完好电源电压为2伏的整数倍保持不变，滑动变阻器上标有“20欧 2安”，小灯泡的额定电流为0.3安，额定电压可能“2.5伏”或“3.5伏”。
他正确串联实验器材，将滑片移到变阻器的一端，然后将电压表并联在电路中。闭合开关后，电压表示数如图（a）所示，接着移动变阻器的滑片，观察到电压表示数逐渐变小，直至为零。
①判断小灯正常发光的依据是观察到___________；
②请画出小明刚闭合开关时的实验电路图；( )
③在上述移动变阻器滑片的过程中，发现滑片在中点位置靠右时，如图（b）所示，小灯泡正常发光。请根据相关信息计算出小灯泡的额定功率。( )
8．（2022·上海徐汇·统考二模）小慧做“测定小灯泡的电功率”实验，现有电源（电压保持不变）、电流表、电压表、开关和待测小灯（标有“3.8V”字样）各一个，滑动变阻器A、B两个（A标有“5欧2安”，B标有“10欧1安”字样），以及导线若干。她选择一个变阻器进行实验，将数据和现象记录在表一中，其中序号2中电压表示数如图所示。完成两次测量后，发现无法判断小灯是否正常发光，因此她调整了电表位置后，按正确步骤进行操作，实验数据和现象记录在表二中。
表一
实验序号
电压
电流
小灯亮度
1
4.5
0.32
明亮
2
0.28
略暗
表二
实验序号
电压
电流
小灯亮度
3
2.2
0.30
较亮
4
1.5
0.32
明亮
（1）图中电压表示数为______伏，小慧选用的变阻器是______（选填“A”或“B”）；
（2）调整电表位置前，无法判断小灯是否正常发光的原因是______。
（3）根据实验相关信息，求出小灯额定功率P额。______（需写出计算过程）。
9．（2022·上海嘉定·校考模拟预测）小宁同学先后进行了“用电流表、电压表测电阻”和“测定小灯泡的电功率”实验，实验器材齐全且完好，电源电压为1.5伏的整数倍且保持不变，待测小灯L可能标有“2.5V”或“3.8V”字样，滑动变阻器标有“20Ω 2A”字样．
在“用电流表、电压表测电阻”的实验中，小宁同学正确连接电路，实验步骤正确．闭合电键S，当他把滑片P移动到滑动变阻器的中点和最大阻值之间时，电流表、电压表的示数如图（a）、（b）所示，根据记录的数据，他计算得出了待测电阻的阻值．
然后，小宁继续“测定小灯泡的电功率”实验．他将小灯L与滑动变阻器串联接入电路中后，将电压表并联在某个元件的两端．闭合电键S，当他把滑片P移动到某位置时，小灯L正常发光，电流表、电压表示数如图（a）、（c）所示．
①小宁同学测得待测电阻R的阻值为_______欧（计算结果精确到0.1欧），测量电阻的实验过程中存在的不足之处是_______．
②请在答题纸的方框内出小宁同学“测定小灯泡的电功率”实验的电路图．
( )
③根据相关信息，通过计算得出电源电压U______及小灯L的额定功率________.
10．（2022·上海·校联考三模）为测量小灯泡（标有“2.5V 0. 3A”字样）的额定功率，小凯设计如图所示的电路。各元件正常，接触良好。
(1)在图的电路中，闭合开关后，观察电压表、电流表及小灯泡，有什么现象_____？
(2)同组的小旋发现，电路中虽然有两个错误，但只要改接一根导线， 就可以完成本实验探究。请你在图中把那根导线找出来，打上“×"，再把它改接到正确的位置上，并在虚线框内画出改正后的电路所对应的电路图；
( )
(3)再次闭合开关，电流表、电压表的示数如图所示。计算此时小灯泡的电功率为_____W， 这是小灯泡的额定功率吗？写出你的判断依据_____；
(4)若只把小灯泡更换为一个待测定值电阻，能测出其阻值吗_____？
11．（2022·上海·校联考模拟预测）小杨同学做“测定小灯泡的电功率”实验，实验器材齐全且完好。电源电压为5伏且不变，待测小灯两个(分别标有“2.5V”和“3.5V”字样)，滑动变阻器(A：“5Ω 2A”和B：“10Ω 1A”)两种规格。他正确连接电路，将滑片移到某位置，闭合开关时，发现小灯发光较刺眼，观察到电压表与电流表的示数如图(a)(b)所示。小杨断开开关，在不改变实验器材的前提下规范操作，直至小灯正常发光，发现电流表指针在如图(b)所示的基础上偏转了2小格。
根据小杨实验的相关信息，请回答下列问题。
(1)实验中电压表所选的量程为_________，理由是__________________；
(2)判断实验中选用的滑动变阻器规格；_________(需写出计算过程)
(3)根据小杨实验的相关信息，求出小灯额定功率。_________(需写出计算过程)
12．（2022·上海普陀·校考模拟预测）小红做“测定小灯泡的电功率”实验，现有电源（电压有 2、4、6、8、10、12 伏六档）、电流表、电压表、开关、滑动变阻器（标有“20 欧，2 安”字样）、待测小灯泡（标有“0.2 安”字样，额定功率在 0.3 瓦~0.9 瓦之间）、导线若干，所有器材均完好。小红正确连接电路，将滑片置于滑动变阻器一端，闭合电键，发现小灯较暗，她继续移动滑片，发现滑片置于滑动变阻器中点时，小灯正常发光。
（1）请在方框内画出小红同学的实验电路图；( )
（2）判断小灯正常发光的的方法是：___________；
（3）通过计算说明小红实验时所选的电源电压；（写出具体过程）( )
（4）通过计算求出小灯的额定功率。（写出具体过程）( )
参考答案：
1． 见解析 左 0.6
【详解】①[1]当滑动变阻器的滑片从阻值最大移动到A点的过程中，R滑变小，电压表示数变小，根据串联电路分压的规律可知，电压表并联在滑动变阻器两端，电压表示数为U滑。当滑片移至A点时，灯泡两端电压为
UL=U-U滑=4V-2.5V=1.5V≠U额
由于灯泡两端电压小于额定电压，所以此时两电表示数相乘所得电功率不是小灯的额定功率。
②[2][3]电源电压为4V，当滑片在阻值最大处时，U滑最大=3V，所以电压表所选量程为0~3V；滑片在A点时，此时电路中电流为
所以电流表所选量程为0~0.6安；滑片在B点时，小灯正常发光，则
U滑B=U-UL=4V-2.5V=1.5V
电压表示数从“2.5伏”变为“1.5伏”，表明滑动变阻器接入的电阻变小了，即R滑B＜R滑A，则B在A的左侧，电压表指针偏转10小格，是电流表指针偏转格数的5倍，故电流表指针向右偏转2小格；则灯泡正常发光的电流为
I额=IA+ΔI=0.2A+2×0.02A=0.24A
灯泡的额定功率为
P额=U额I额=2.5V×0.24A=0.6W
2． 电流表示数为0.3安时，小灯正常发光 5.6 见解析 1.14
【详解】①[1]由题意知，小灯泡的正常工作电流为0.3A，电流表与灯泡串联，所以小明判断小灯泡正常发光的依据是当电流表示数为0.3A，小灯正常发光。
②[2]小明正确连接电路，将滑片移到阻值最大处，闭合开关，此时电压表的示数为4.0V，电流表的示数为0.32A，超过小灯泡的额定电流，说明所用滑动变阻器的最大值较小为标有“5Ω 2A”由串联电路电压特点和欧姆定律得，电源电压为
③[3]小灯两端的电压为3V小于前一次小灯两端的电压4.0V，所以通过小灯的电流也应小于前一次通过小灯的电流0.32A，因此电流表为小量程0~0.6A，图中电流表的分度值为0.02A，所以此时示数为0.26A。
④[4]第一次电压表的示数为4.0V，电流表的示数为0.32A，可知电路的灯泡为“3.8V 0.3A”，故额定功率为
3． 电源电压太小 3.5 10 0.875
【详解】（1）[1]要测量小灯泡的额定功率，需要将开关、滑动变阻器、灯泡和电流表一起串联接入电路，最后将电压表并联在灯泡两端，如图所示：
（2）[2]因为移动滑动变阻器的滑片，小灯亮度有变化，但始终偏暗，可知此时灯泡不能正常发光是由于灯泡两端电压太小，即电源电压太小造成的。
（3）[3]据此可知两节干电池即3V不能使得灯泡正常发光，所以小灯泡的额定电压一定是3.5V。
[4]若此时电源用三节干电池作为电源，故电源电压是4.5V。当接入两节干电池时，闭合电键，观察到电压表和电流表的示数分别为1伏和0.1安可知，此时电压表并联在灯泡两端，故此时灯泡的电阻是
且变阻器和灯泡串联，故此时变阻器的电压是
通过灯泡的电流是0.1A，所以变阻器的总电阻是
对实验器材进行了适当的调整，然后重新实验，闭合电键，移动滑动变阻器的滑片，发现滑片在中点位置时，即小灯正常发光时，变阻器连入电路的电阻为
（4）[5]此时灯泡两端的电压为3.5V，变阻器两端的电压为
则电路中的电流为
故灯泡的额定功率是
而已知灯泡功率在0.5瓦至0.9瓦之间，所以电源电压是四节干电池提供的，灯泡正常发光，即此时灯泡两端的电压为3.5V，变阻器两端的电压为
则电路中的电流为
故灯泡的额定功率是
4． 见解析 6V，1.35W 见解析
【详解】①[1]因待测小灯上标有0.3A是小灯的额定电流，则当通过小灯的电流为0.3A时，表示小灯正常发光。
②[2]由题知，他正确连接电路，即电压表测小灯两端的电压，电流表测串联电路的电流，闭合开关前变阻器接入电路的阻值最大。刚闭合开关时，电流表的示数为0.2A，小灯发光较暗，电压表示数如图（a）所示；调整电表量程后移动滑片，小灯正常发光，此时小灯两端的电压应变大，而图（b）电压表指针的偏转幅度没有图（a）大，则说明图（a）电压表选用的是0~3V的小量程，其示数为2V；图（b）电压表选用的是0~15V的大量程，示数为4.5V。已知变阻器的最大阻值为20Ω，刚闭合开关时，电流表的示数为0.2A，则由串联电路的电压规律和欧姆定律可得电源电压
U=UL+U滑=UL+IR滑大=2V+0.2A×20Ω=6V
小灯正常发光时的额定电压为4.5V，额定电流为0.3A，则小灯的额定功率
P=U额I额=4.5V×0.3A=1.35W
③[3]实验中小灯正常发光的电流为0.3A，小于电流表0~0.6A的量程，则电流表选用小量程后不需调整量程；电压表第一次测量的值为2V，选用的是0~3V量程，第二次让小灯正常发光时的电压为4.5V，则电压表需更换到0~15V量程上。
5． 2.7 10Ω 1A 0.85W
【详解】①[1]由题意可知，电压表接的是小量程，分度值为0.1V，所以电压表示数为2.7V。
②[2]由（b）图可知，电流表接的是小量程，分度值为0.02A，小灯泡的额定电流为0.34A，此时滑动变阻器两端的电压为
U滑=U-UL＝4.5V－2.5V＝2V
滑动变阻器接入的电阻为
所以应选10Ω 1A的滑动变阻器。
③[3]灯泡正常工作时的额定功率为
P额=U额I额=2.5V×0.34A=0.85W
6． 电流表示数为0.3A 甲 见解析 2.5
【详解】①[1]由题意可知，小灯泡的额定电流为0.3A，故小灯泡正常发光时，流过小灯泡的电流为0.3A，小闵判定该小灯正常发光的方法是电流表示数为0.3A。
②[2][3]为了保护电路，闭合开关前，滑动变阻器的滑片应移至阻值最大处，若选用的是滑动变阻器乙，由题意可知，滑动变阻器乙的最大阻值为R乙=20Ω，由图中可知，闭合开关时，此时电路中电流为I1=0.26A，故由欧姆定律可得，此时滑动变阻器两端电压为
U滑=I1R乙=0.26A×20Ω=5.2V
此时滑动变阻器两端电压大于电源电压，不符合题意，故可知实验中选用的变阻器是甲。
③[4]由题意可知，闭合开关时，滑动变阻器的阻值为R甲=10Ω，此时电路中电流为I1=0.26A，故由欧姆定律可得，此时滑动变阻器两端电压为
U甲=I1R甲=0.26A×10Ω=2.6V
由串联电路的电压规律可得，此时小灯泡两端电压为
U1=U-U甲=4.5V-2.6V=1.9V
要使小灯泡正常发光，应增大电路中电流，则应减小滑动变阻器接入电路中阻值，此时小灯泡两端电压变大，当小灯泡正常发光时，设此时小灯泡两端电压为U2，因电压表示数变化量为0.6V，即
U2-U1=0.6V
解得小灯泡正常发光时的电压为
U2=U1+0.6V=1.9V+0.6V=2.5V
即小灯泡的额定电压为2.5V。
7． 电流表示数为0.3A 见详解
【详解】（1）[1]由题意可知，小灯泡的额定电流为0.3A，则判断小灯正常发光的依据是观察到电流表示数为0.3A。
（2）[2]小明刚闭合开关时，滑动变阻器应该位于阻值最大处，接着移动变阻器的滑片，观察到电压表示数逐渐变小，直至为零，可以确定电压表应当并联在滑动变阻器两端，电路图如图所示：
（3）[3]在上述移动变阻器滑片的过程中，发现滑片在中点位置靠右时，如图（b）所示，小灯泡正常发光。滑动变阻器上标有“20欧 2安”，若滑片在中点位置，小灯泡正常发光时，此时滑动变阻器两端电压
则可以确定此时滑动变阻器阻值大于10Ω，则当小灯泡正常发光时，滑动变阻器两端的电压大于3V，若
电源电压为2伏的整数倍保持不变，则电源电压为6V，此时灯泡的额定功率为
若
又电源电压为2伏的整数倍保持不变，则电源电压为8V，闭合开关后，电压表示数为4V，为滑动变阻器的最大电压，故当不符合题意，舍去，故灯泡的额定功率为。
8． 3.5 B 见解析 1.14
【详解】（1）[1]图中电压表的量程是0~15V，分度值是0.5V，电压表的示数是3.5V。
[2]表二中，电压表的示数变大，电流表的示数变小，由串联分压可知，变阻器连入电路的电阻较大，说明电压表并联在变阻器两端，当电压是2.2V时，电流是0.30A，变阻器连入电路的电阻
选择B滑动变阻器。
（2）[3]第一次实验时，电压表接大量程，分度值是0.5V，所以无法读出3.8V，无法判断小灯是否正常发光。
（3）[4]调整了电表位置后，说明电压表测量变阻器两端的电压，由表中数据可知，第1次和第4次电流都是0.32A，第1次变阻器的电压是4.5V，第4次灯泡的电压是1.5V，可以得到电源电压
U=1.5V+4.5V=6V
灯泡的额定电压是3.8V，所以变阻器两端的电压是
U滑=U-UL=6V-3.8V=2.2V
由表中数据可知当变阻器两端的电压是2.2V，通过电路的电流是0.30A，所以灯泡的额定电流是0.30A，灯泡的额定功率为
PL=ULIL=3.8V×0.30A=1.14W
9． 6.1 未多次测量，可能会导致实验误差过大 电压表并联在滑动变阻器两端 4.5V 0.684W
【详解】①图（a）知道，电流表的量程为0～0.6A，分度值为0.02A，示数为0.18A，由图（b）知道，电压表的量程为0～3V，分度值为0.1V，示数为1.1V，由欧姆定律知道，待测电阻R的阻值是：；测量电阻的实验过程中存在的不足之处是：未多次测量，可能会导致实验误差过大；
②由于待测小灯L可能标有“2.5V”或“3.8V”字样，而当他把滑片P移动到某位置时，小灯L正常发光，电流表、电压表示数如图（a）、（c）所示，无论电压表选择哪一个量程，由（c）知道，都不是灯泡的额定电压，所以，说明电压表是并联在滑动变阻器两端的，故“测定小灯泡的电功率”实验的电路图如下：
③由①知道，（a）的示数为0.18A，（b）的示数是1.1V，又因为滑动变阻器标有“20Ω 2A”字样，此时滑片P移动到滑动变阻器的中点和最大阻值之间时，所以，电源电压的最小值是：U=IR=1.1V+0.18A×15Ω=1.1V+2.7V=3.8V，所以电源电压应是4.5V，由此可知电压表的量程应是0-3V，所以，当小灯L正常发光时，电压表示数应是0.7V，即此时灯泡的电压是4.5V-0.7V=3.8V，由P=UI知道，此时灯泡的额定功率是：P=UI=3.8V×0.18A=0.684W
10． 电压表有示数、电流表无示数、小灯泡不亮 0.672 不是，因为小灯泡的实际电压小于它的额定电压，所以小灯泡的实际功率小于它的额定功率。 可以
【详解】(1)[1]由图可知，灯泡被短路，没有电流通过，灯泡不亮，电流表无示数，此时电压表串联在电路中测电源电压，有示数且很大。
(2)[2]电流表需要与灯泡串联，电压表并联在灯泡两端，只需要去掉电流表“0.6”接线柱与灯泡接线柱的导线即可；电路图按照电流从电源正极出发，依次经过开关，电流表、灯泡回到电源负极，电压表并联在灯泡两端，电流表、电压表遵循电流正极进负极出的原则，如图所示
(3)[3]电流表选择分度值0.02A的小量程0~0.6A，示数为0.28A，电压表选择分度值为0.1V的小量程0~3V，示数为2.4V，此时小灯泡的电功率为
[4]此时小灯泡的实际电压小于它的额定电压，所以小灯泡的实际功率小于它的额定功率，所以不是额定功率。
(4)[5]若只把小灯泡更换为一个待测定值电阻，根据可知，只需要用电压表测出待测电阻两端电压，电流表测出通过待测电流就能测出其阻值。
11． 0~3V 见解析 B“10Ω 1A” 0.6W
【详解】(1)[1][2]将滑片移到某位置，闭合开关时，发现小灯发光较刺眼，说明灯泡两端的电压较大，电源电压为5V，所以选择0~3V的量程，电压表的示数是3V。
(2)[3]由图(b)可知电流表的量程是0~0.6A，电流表的示数是0.28A，变阻器连入电路的阻值
R=≈7.14Ω＞5Ω
所以选择滑动变阻器的规格为B“10Ω 1A”。
(3)[4]因为刚闭合开关时，小灯发光较刺眼，所以电压表示数大于小灯额定电压，所以
U额=2.5V
又因正常发光时的电流小于刚闭合时的电流，所以
I额=0.24A
小灯额定功率
P额=U额I额=2.5V×0.24A=0.6W
12． 当电流表示数等于0.2A时，小灯泡正常发光 见解析 见解析
【详解】（1）[1]由于小红做“测定小灯泡的电功率”实验，由知道，需要测量灯泡两端的电压，和通过灯泡的电流，所以，电流表、变阻器与灯串联在电路中，电压表并联在灯的两端，故电路连接如下
（2）[2]由于待测小灯泡标有“0.2安”字样，所以，判断小灯正常发光的方法是：当电流表示数等于0.2A时，小灯泡正常发光。
（3）[3]因为待测小灯泡标有“0.2安”字样，额定功率在“0.3瓦~0.9瓦之间”，即最大功率是0.9W，由知道，灯的额定电压最大为
灯的额定电压最小电压为
根据题意知道，滑片置于滑动变阻器中点时，小灯正常发光，由于滑动变阻器标有“20欧，2安”字样，所以，此时滑动变阻器接入电路的电阻是
由欧姆定律知道，此时滑动变阻器两端的电压
由串联电路电压的特点知道，电源电压范围
即
故小红实验中选择的电源电压挡位为4V和6V。
（4）[4]如果选择的电源电压为4V，则此时灯泡的额定电压为
此时灯泡额定功率为
如果选择的电源电压为6V，则此时灯泡的额定电压为
此时灯泡额定功率为
所以灯泡的额定功率可能为0.4W或0.8W。
