第九章 静电场-4图像问题和电容器 高三物理一轮复习

这是一份第九章 静电场-4图像问题和电容器 高三物理一轮复习，文件包含第九章静电场-4图像问题和电容器解析版docx、第九章静电场-4图像问题和电容器原卷版docx等2份试卷配套教学资源，其中试卷共39页， 欢迎下载使用。

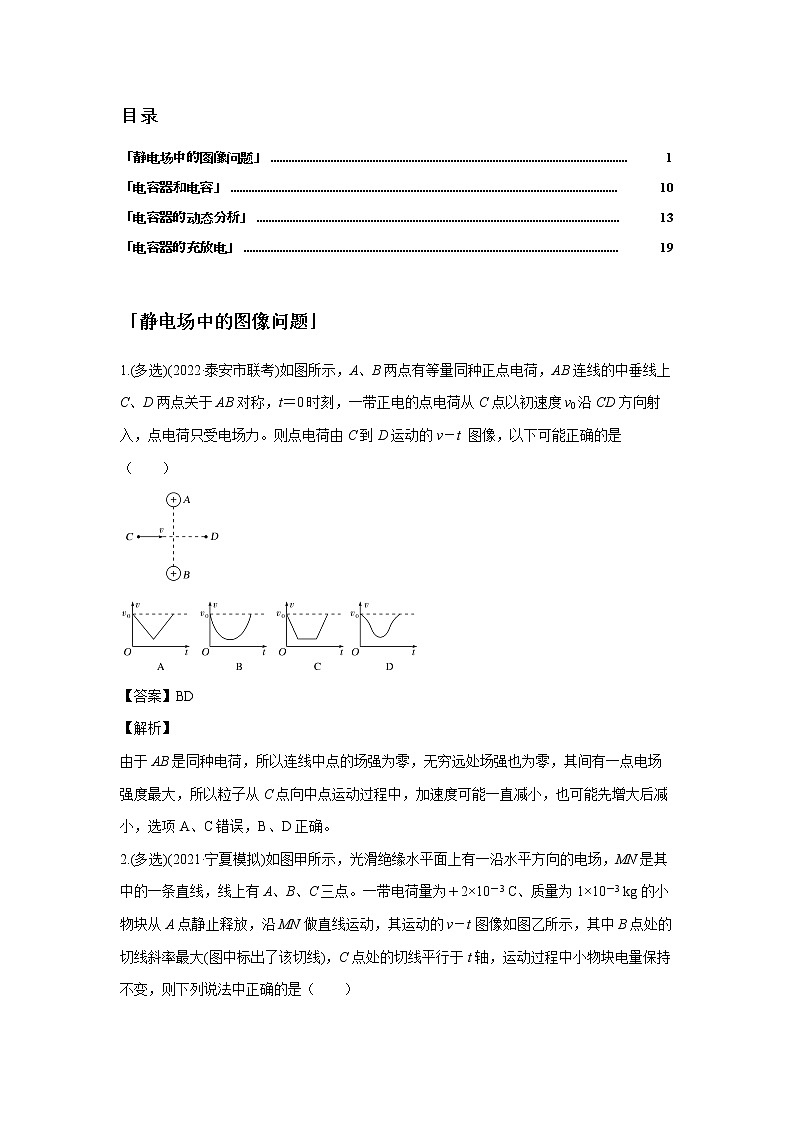

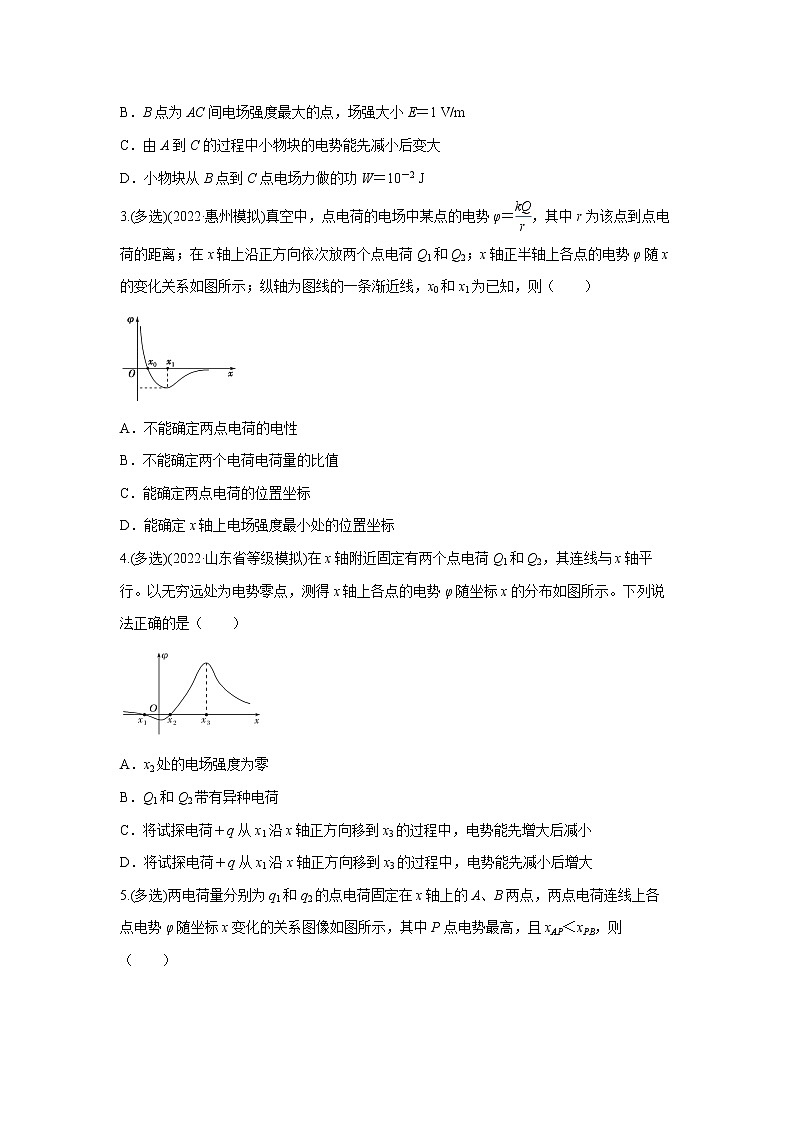

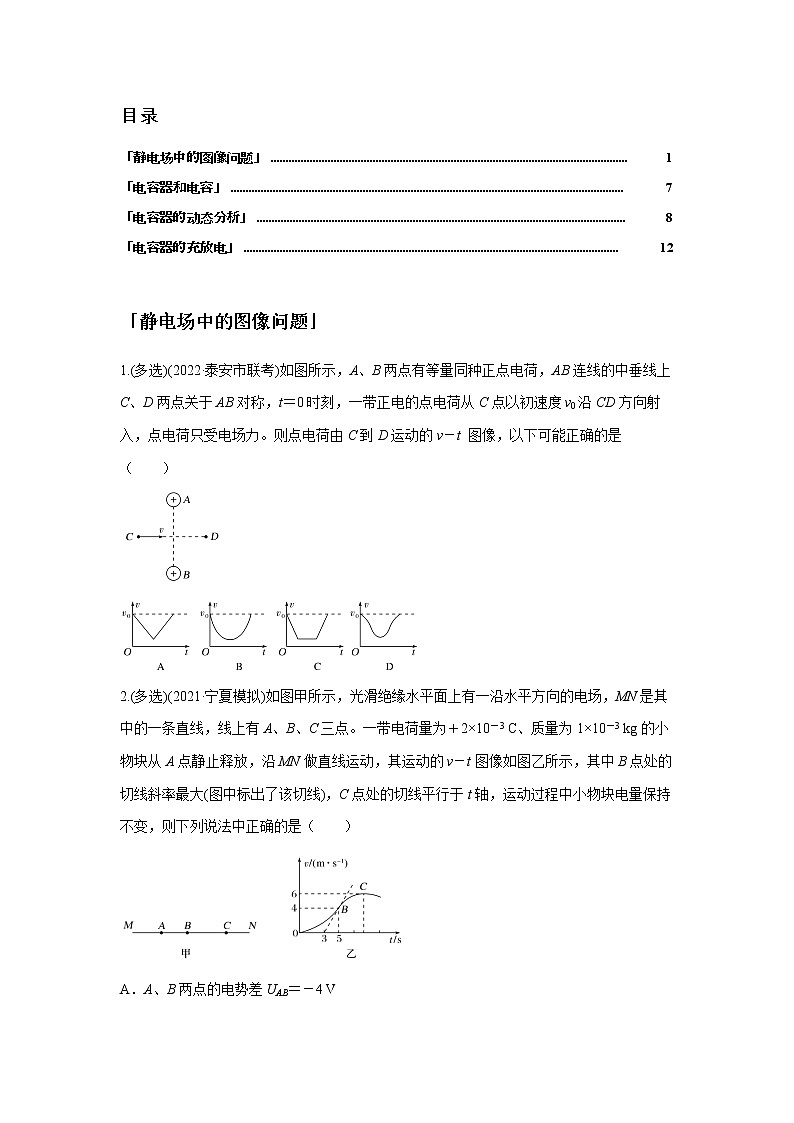

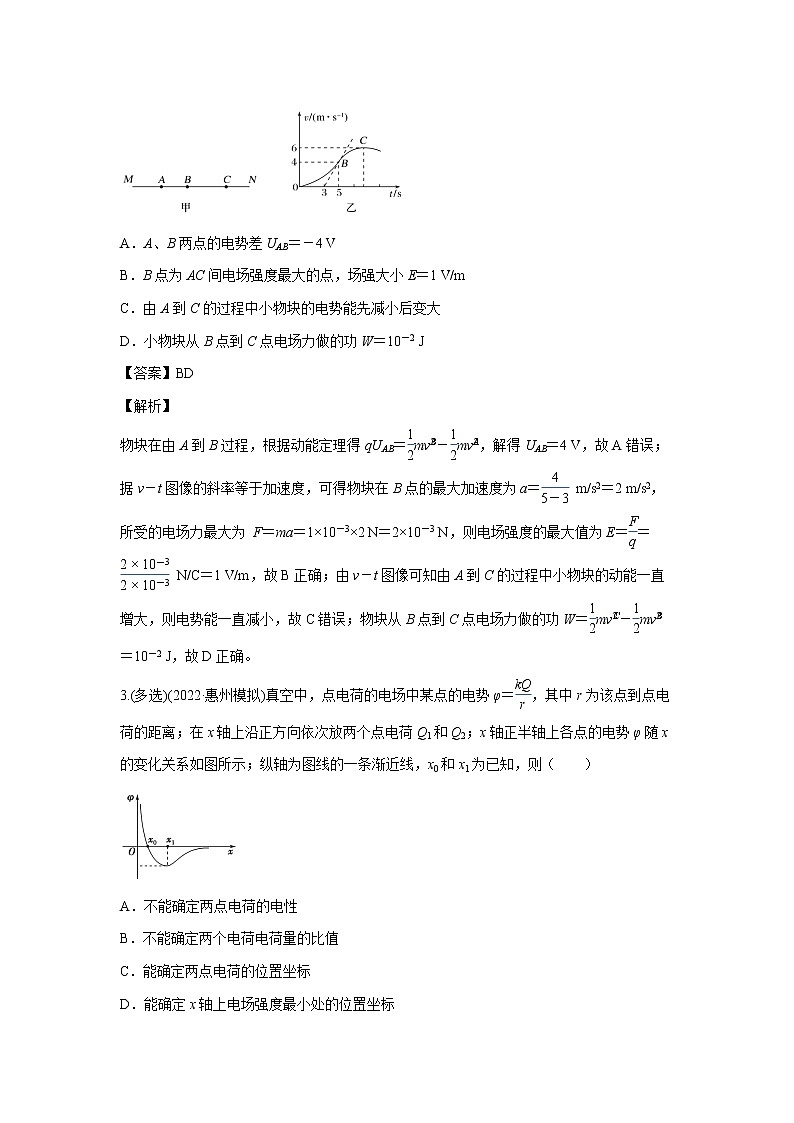

目录「静电场中的图像问题」「电容器和电容」「电容器的动态分析」「电容器的充放电」「静电场中的图像问题」1.(多选)(2022·泰安市联考)如图所示，A、B两点有等量同种正点电荷，AB连线的中垂线上C、D两点关于AB对称，t＝0时刻，一带正电的点电荷从C点以初速度v0沿CD方向射入，点电荷只受电场力。则点电荷由C到D运动的v－t 图像，以下可能正确的是（  ）2.(多选)(2021·宁夏模拟)如图甲所示，光滑绝缘水平面上有一沿水平方向的电场，MN是其中的一条直线，线上有A、B、C三点。一带电荷量为＋2×10－3 C、质量为1×10－3 kg的小物块从A点静止释放，沿MN做直线运动，其运动的v－t图像如图乙所示，其中B点处的切线斜率最大(图中标出了该切线)，C点处的切线平行于t轴，运动过程中小物块电量保持不变，则下列说法中正确的是（  ）A．A、B两点的电势差UAB＝－4 VB．B点为AC间电场强度最大的点，场强大小E＝1 V/mC．由A到C的过程中小物块的电势能先减小后变大D．小物块从B点到C点电场力做的功W＝10－2 J3.(多选)(2022·惠州模拟)真空中，点电荷的电场中某点的电势φ＝，其中r为该点到点电荷的距离；在x轴上沿正方向依次放两个点电荷Q1和Q2；x轴正半轴上各点的电势φ随x的变化关系如图所示；纵轴为图线的一条渐近线，x0和x1为已知，则（  ）A．不能确定两点电荷的电性B．不能确定两个电荷电荷量的比值C．能确定两点电荷的位置坐标D．能确定x轴上电场强度最小处的位置坐标4.(多选)(2022·山东省等级模拟)在x轴附近固定有两个点电荷Q1和Q2，其连线与x轴平行。以无穷远处为电势零点，测得x轴上各点的电势φ随坐标x的分布如图所示。下列说法正确的是（  ）A．x2处的电场强度为零B．Q1和Q2带有异种电荷C．将试探电荷＋q从x1沿x轴正方向移到x3的过程中，电势能先增大后减小D．将试探电荷＋q从x1沿x轴正方向移到x3的过程中，电势能先减小后增大5.(多选)两电荷量分别为q1和q2的点电荷固定在x轴上的A、B两点，两点电荷连线上各点电势φ随坐标x变化的关系图像如图所示，其中P点电势最高，且xAP＜xPB，则（  ）A．q1和q2都是负电荷B．q1的电荷量大于q2的电荷量C．在A、B之间将一负点电荷沿x轴从P点左侧移到右侧，电势能先减小后增大D．一点电荷只在电场力作用下沿x轴从P点运动到B点，加速度逐渐变小6.(多选)电场中有一条电场线与x轴重合，x轴上各点的电场强度E与位置x的关系如图所示。一质子只在电场力作用下自坐标原点由静止释放后沿x轴正方向运动，已知Oa＝ab＝bc＝d，b点电势φb＝0。则下列结论正确的是（  ）A．质子沿x轴做匀速直线运动B．质子在a、c两点的电势能相等C．质子在a、b、c三点的动能之比为2∶3∶4D．坐标原点O的电势为1.5E0d7.(多选)空间内有一沿x轴分布的电场，其电场强度E随x变化的图像如图所示。－x1、x1、x2、x3是x轴上的四个点，图像关于坐标原点O中心对称，下列说法中正确的是（  ）A．－x1处的电势比x1的电势高B．将正电荷由－x1移到x2，电势能先增大，后减小C．将一负电荷由－x1处由静止释放，若只受电场力作用，它将在－x1和x1之间往复运动D．负电荷在这四个点中位于x2处电势能最大8.(多选)(2022·河南调研)某条电场线是一条直线，上边依次有O、A、B、C四个点，相邻两点间距离均为d，以O点为坐标原点，沿电场强度方向建立x轴，该电场线上各点电场强度E随x的变化规律如图所示。一个带电荷量为＋q的粒子，从O点由静止释放，仅受电场力作用。则（  ）A．若O点的电势为零，则A点的电势为－B．粒子从A到B做匀速直线运动C．粒子在OA段电势能减少量小于BC段电势能减少量D．粒子运动到B点时动能为9.(多选)(2022·福建质检)某空间存在沿x轴方向的电场，电场强度沿x轴的变化情况如图所示，有一个质量为m、电荷量为＋q的点电荷从A点以初速度v0沿x轴正方向运动，到B点时速度恰好减到零，点电荷只受电场力的作用，则（  ）A．A点电势低于B点电势B．点电荷在A、B两点的电势能相等C．从A到B的过程中，电场力先做负功后做正功D．若点电荷只受电场力作用，则A、B两点的电势差为－10.(2022·江西联考)将两个点电荷A、B分别固定在水平面上x轴的两个不同位置上，将一带负电的试探电荷在水平面内由A点的附近沿x轴的正方向移动到B点附近的过程中，该试探电荷的电势能随位置变化的图像如图7所示，已知xAC＞xCB，图中过C点的水平虚线与图线相切，两固定点电荷带电荷量分别用qA、qB表示。则下列分析正确的是（  ）A．两固定点电荷都带正电，且qA＞qBB．在AB连线内，C点的电场强度最小但不等于零C．因试探电荷的电势能始终为正值，可知A、B两点间沿x轴方向的电场强度始终向右D．如果将试探电荷的电性改为正电，则该电荷在C点的电势能最大11.(2021·湖南联考)一带负电的粒子只在电场力作用下沿x轴正向运动，其电势能Ep随位移x变化关系如图8所示，其中0～x2段是关于直线x＝x1对称的直线，x2～x3段是曲线，则下列说法正确的是（  ）A．x1处电场强度最小B．在O、x1、x2、x3处电势φ0、φ1、φ2、φ3的关系为φ3＜φ2＝φ0＜φ1C．0～x2段带电粒子做匀变速直线运动D．0～x1段电场强度方向不变，大小变化，x2～x3段的电场强度大小、方向均不变12.静电场方向平行于x轴，将一电荷量为－q的带电粒子在x＝d处由静止释放，粒子只在电场力作用下沿x轴运动，其电势能Ep随x的变化关系如图所示。若规定x轴正方向为电场强度E、加速度a的正方向，四幅示意图分别表示电势φ随x的分布、场强E随x的分布、粒子的加速度a随x的变化关系和粒子的动能Ek随x的变化关系，其中正确的是（  ）                A　　　　B　　　   　C　　　　D13.(2022·辽宁调研)如图所示，矩形区域PQNM内存在平行于纸面的匀强电场，一质量为m＝2.0×10－11 kg、电荷量为q＝1.0×10－5 C的带正电粒子(重力不计)从a点以v1＝1×104 m/s的初速度垂直于PQ进入电场，最终从MN边界的b点以与水平边界MN成30°角斜向右上方的方向射出，射出电场时的速度v2＝2×104 m/s，已知MP＝20 cm、MN＝80 cm，取a点电势为零，如果以a点为坐标原点O，沿PQ方向建立x轴，则粒子从a点运动到b点的过程中，电场的电场强度E、电势φ、粒子的速度v、电势能Ep随x的变化图像正确的是(　　 )    14.(多选)(2022·广东模拟)如图甲所示，a、b是点电荷电场中同一电场线上的两点，一个带电粒子在a点由静止释放，仅在电场力作用下从a点向b点运动，粒子的动能与位移之间的关系如图乙所示，则下列说法中正确的是（  ）A．带电粒子与场源电荷带异种电荷B．a点电势比b点电势高C．a点场强比b点场强大D．带电粒子在a点的电势能比在b点电势能大   「电容器和电容」15.下列关于电容器的叙述正确的是（  ）A．电容器是储存电荷的容器，只有带电的容器才是电容器B．任何两个彼此绝缘且相距很近的物体都组成了电容器C．电容器所带的电荷量是指每个极板所带电荷量的代数和D．电容器充电过程是将其他形式的能转变成电容器的电能并储存起来，电容器放电过程是将电容器储存的电能转化为其他形式的能16.(多选)有一个空气平行板电容器，极板间相距d，正对面积为S，充以电荷量Q后，两极板间电压为U，为使电容器的电容加倍，可采用的办法是（  ）A．将电压变为B．将带电荷量变为2QC．将极板间的距离变为D．两板间充满介电常数为2的电介质17.如图所示，闭合开关，电源对电容器充电。充电结束后，断开开关，用绝缘手柄增大电容器两极板之间的距离，则下列说法正确的是（  ）A．充电过程中，有从A到B的电流通过电阻B．充电过程中，有从B到A的电流通过电阻C．断开开关后，电容器上极板带负电D．断开开关后，电容器放电，极板上不再带电18.如图所示为某一电容器中所带电量和两端电压之间的关系图线，若将该电容器两端的电压从40 V降低到36 V，下列说法对电容器来说正确的是（  ）A．是充电过程B．是放电过程C．该电容器的电容为5.0×10－2 FD．该电容器的电量变化量为0.20 C19.(多选)传感器是把非电学量(如速度、温度、压力等)的变化转换成电学量的变化的一种元件，在自动控制中有着相当广泛的应用。如图所示是测定液面高度h的电容式传感器，在金属芯柱的外面涂上一层绝缘物质，放入导电液体中，金属芯柱和导电液体构成电容器的两个极板，金属芯柱外面的绝缘物质就是电介质。测出电容器电容C的变化，就可以知道h的变化情况，两者的关系是（  ）A．C增大表示h增大B．C增大表示h减小C．C减小表示h减小D．C减小表示h增大「电容器的动态分析」20.如图所示，闭合开关，电源对电容器充电。充电结束后，断开开关，用绝缘手柄增大电容器两极板之间的距离，则下列说法正确的是（  ）A．充电过程中，有从A到B的电流通过电阻B．充电过程中，有从B到A的电流通过电阻C．断开开关后，电容器上极板带负电D．断开开关后，电容器放电，极板上不再带电21.研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是（  ）A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电荷量，静电计指针的张角变大，表明电容增大22.如图所示，A、B为两块竖直放置的平行金属板，G是静电计，开关S闭合后，静电计指针张开一定角度。下述做法可使静电计指针张角增大的是（  ）A．使A板向左平移以增大板间距离B．在A、B两板之间插入一块陶瓷板C．断开S后，使B板向左平移以减小板间距离D．断开S后，使B板向上平移以减小极板正对面积23.(多选)平行板电容器的两极板A、B接于电池两极，一个带正电小球悬挂在电容器内部，闭合开关S，电容器充电，稳定后悬线偏离竖直方向夹角为θ，如图所示．那么（  ）A．保持开关S闭合，带正电的A板向B板靠近，则θ增大B．保持开关S闭合，带正电的A板向B板靠近，则θ不变C．开关S断开，带正电的A板向B板靠近，则θ增大D．开关S断开，带正电的A板向B板靠近，则θ不变24.(2021·江苏联考)如图所示，平行板电容器C通过电阻箱R与恒压电源E连接，开关S闭合时一带电粒子刚好静止在水平放置的两板中央，若使粒子向下运动，以下说法正确的是（  ）A．断开开关B．将板间距增大C．将电容器的上极板水平向右平移少许D．增大电阻箱R的阻值25.(多选)如图所示电路，电容器两板水平，下板接地，电键K闭合，P为两板间的一固定点，要使P点的电势升高，下列措施可行的是（  ）A．仅断开电键KB．仅将下板向下平移一些C．仅将上板向下平移一些D．断开电键K将下板向下平移一些26.(2022·广州、深圳调研)如图所示，平行板a、b组成的电容器与电池E连接，平行板电容器P处固定放置一带负电的点电荷，平行板b接地。现将电容器的b板向下稍微移动，则（  ）A．点电荷所受电场力增大B．点电荷在P处的电势能减少C．P点电势减小D．电容器的带电荷量增加27.(多选)如图所示，平行板电容器与电动势为E的直流电源连接，下极板接地，静电计所带电荷量很少，可忽略，开关闭合，稳定时一带电的油滴静止于两极板间的P点，若断开开关K，将平行板电容器的上极板竖直向下平移一小段距离，则下列说法正确的是（  ）A．静电计指针的张角变小B．P点电势升高C．带电油滴向上运动D．带电油滴的电势能不变28.(多选)如图所示，电容式麦克风的振动膜是利用超薄金属或镀金的塑料薄膜制成的，它与基板构成电容器，并与电阻、电池构成闭合回路．麦克风正常工作时，振动膜随声波左右振动．下列说法正确的是（  ）A．振动膜向右运动时，电容器的板间电场强度不变B．振动膜向右运动时，a点的电势比b点的电势高C．振动膜向左运动时，电阻上有从a到b的电流D．振动膜向左运动时，振动膜所带的电荷量减小29.一平行板电容器充电后与电源断开，负极板接地。两板间有一个正检验电荷固定在P点，如图所示，以C表示电容器的电容、E表示两板间的场强、φ表示P点的电势、Ep表示正电荷在P点的电势能，若正极板保持不动，将负极板缓慢向右平移一小段距离l0的过程中，下列关于各物理量与负极板移动距离x的关系图象中正确的是（  ）「电容器的充放电」30.在如图所示实验中，关于平行板电容器的充、放电，下列说法正确的是（  ）A．开关接1时，平行板电容器充电，且上极板带正电B．开关接1时，平行板电容器充电，且上极板带负电C．开关接2时，平行板电容器充电，且上极板带正电D．开关接2时，平行板电容器充电，且上极板带负电31.(2022·山东枣庄市模拟)电流传感器可以测量电流，它的反应非常快，可以捕捉到瞬间的电流变化；将它与计算机相连还能用计算机显示出电流随时间变化的i－t图像，图甲所示的电路中：直流电源电动势为8 V，内阻可忽略；C为电容器，先将单刀双掷开关S与1相连，电源向电容器充电，这个过程可在短时间内完成；然后把开关S与2相连，电容器通过电阻R放电，传感器将电流信息传入计算机，屏幕上显示出电流随时间变化的i－t图像如图乙所示，(下列结果均保留两位有效数字)（1）根据i－t图像可估算电容器在全部放电过程中释放的电荷量为________ C；（2）通过实验数据，计算出电容器的电容为________ F；（3）如果不改变电路其他参数，只减小电阻R，充电时i－t曲线与横轴所围成的面积将________(填“增大”“不变”或“变小”)；充电时间将________(填“变长”“不变”或“变短”)．32.随着传感器技术的不断进步，传感器在中学实验室逐渐普及．某同学用电流传感器和电压传感器做“观察电容器的充、放电现象”实验，电路如图甲所示．（1）先使开关K与1端相连，电源对电容器充电，这个过程很快完成，充满电的电容器上极板带________电；（2）然后把开关K掷向2端，电容器通过电阻R放电，传感器将电流、电压信息传入计算机，经处理后得到电流和电压随时间变化的I－t、U－t曲线，如图乙所示；（3）由图乙可知，电容器充满电的电荷量为________ C，电容器的电容为________ F；(保留两位有效数字)（4）若将电路中的电阻换成一阻值更大的电阻，把开关K掷向2端电容器放电，请在图乙的左图中定性地画出I－t曲线．
