《题西林壁》 横看成岭侧成峰，远近高低各不同 不识庐山真面目，只缘身在此山中。

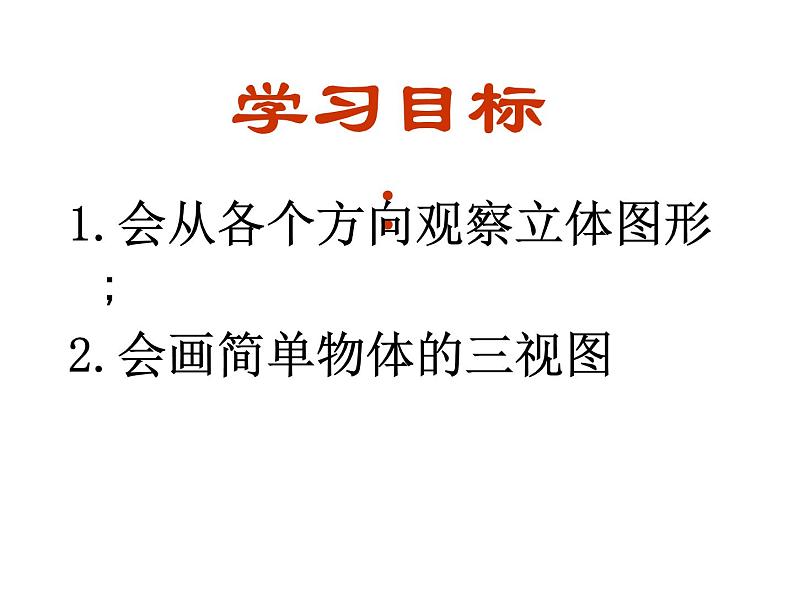

1.会从各个方向观察立体图形;2.会画简单物体的三视图

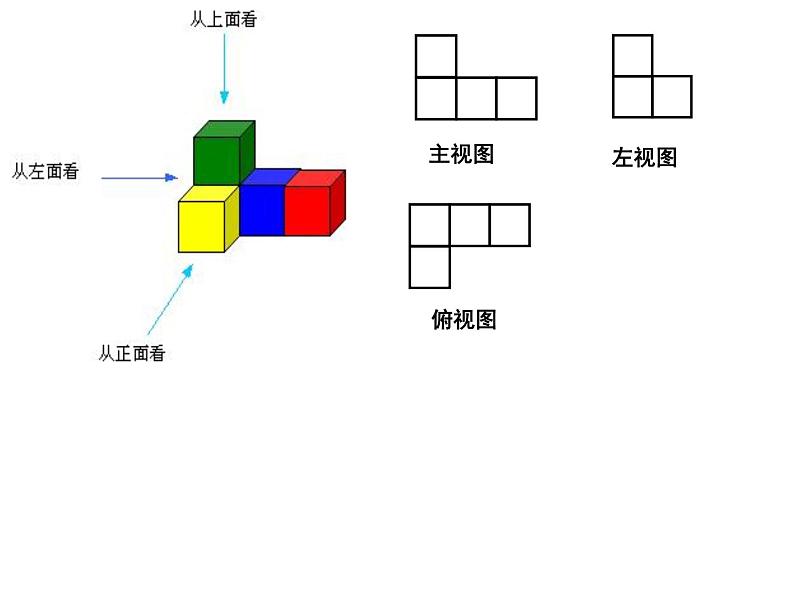

请同学们从三个方向看下面物体,你能分别画出看到的图象吗?

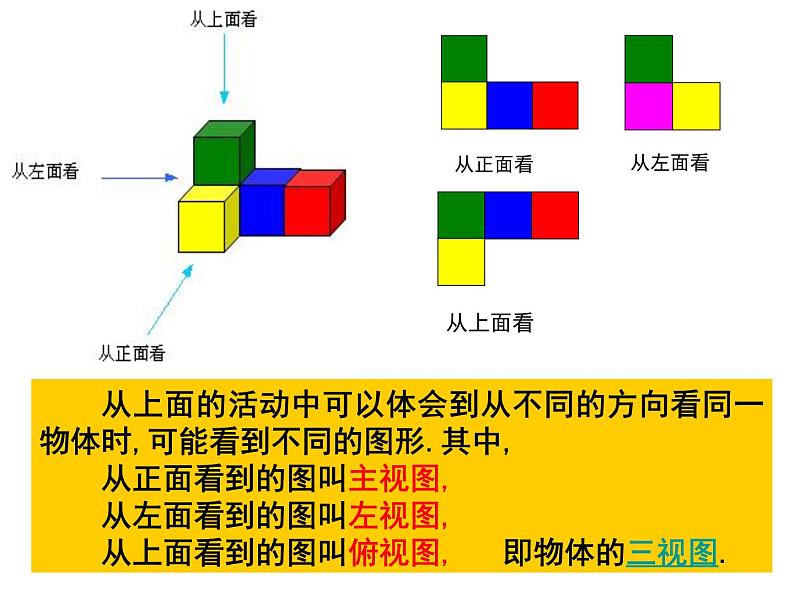

从上面的活动中可以体会到从不同的方向看同一物体时,可能看到不同的图形.其中, 从正面看到的图叫主视图, 从左面看到的图叫左视图, 从上面看到的图叫俯视图, 即物体的三视图.

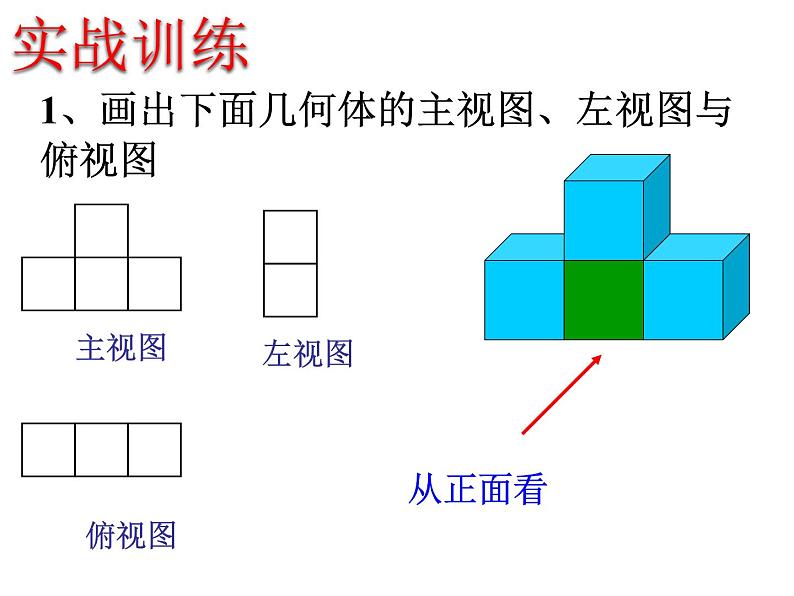

1、画出下面几何体的主视图、左视图与俯视图

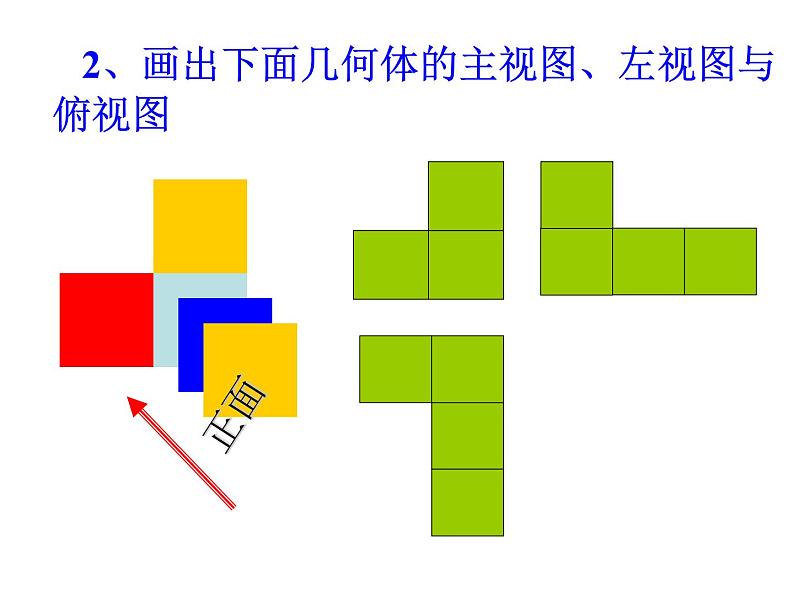

2、画出下面几何体的主视图、左视图与俯视图
3、画出下面几何体的左视图、主视图、俯视图。
4.想一想,当把其变换一下位置,如图,你还能解决吗?
画出左图的主视图、左视图、俯视图
画出图中几何体的三视图
画出下面几何体的主视图、左视图与俯视图
探究:用小立方块搭出符合下列三视图的几何体：
【例1】如图是由几个小立方体块所搭几何体的俯视图，小正方形中的数字表示在该位置小立块的个数，请画出这个几何体的主视图和左视图。
1、如图所示的两幅图分别是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。
看列，取大数，左右相对应
看行，取大数，上对左，下对右
2、如图所示，是由几个小立方体搭成的几何体的俯视图，小正方形中的数字表示在该位置上的小立方体的个数。请画出几何体的主视图和左视图。
3、如图所示是几个小立方块所搭几何体的俯视图，小正方形中的数字表示在该位置小立方块的个数，请画出相应几何体的主视图、左视图。
1、你能根据下面的三视图来叠放出相应的立方体组合吗？
2、根据一下面三视图建造的建筑物是什么样子？共有几层？一共需要多少个小立方体？
下面是右图几何体的主视图是（ ）
