广西南宁市兴宁区新民中学2022-2023学年九年级上学期第二次月考物理试题

这是一份广西南宁市兴宁区新民中学2022-2023学年九年级上学期第二次月考物理试题，共22页。试卷主要包含了作图与简答题，实验与探究题，计算应用题注意等内容，欢迎下载使用。

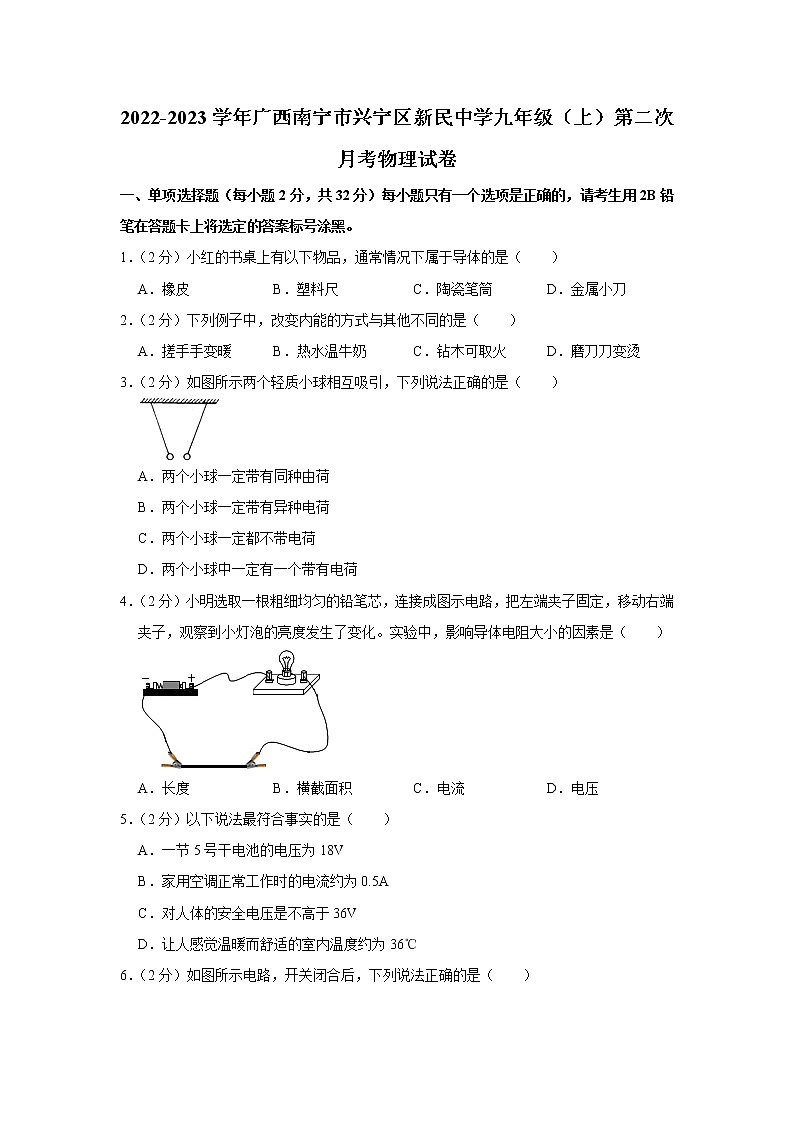

2022-2023学年广西南宁市兴宁区新民中学九年级（上）第二次月考物理试卷
一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的，请考生用2B铅笔在答题卡上将选定的答案标号涂黑。
1．（2分）小红的书桌上有以下物品，通常情况下属于导体的是（　　）
A．橡皮 B．塑料尺 C．陶瓷笔筒 D．金属小刀
2．（2分）下列例子中，改变内能的方式与其他不同的是（　　）
A．搓手手变暖 B．热水温牛奶 C．钻木可取火 D．磨刀刀变烫
3．（2分）如图所示两个轻质小球相互吸引，下列说法正确的是（　　）

A．两个小球一定带有同种由荷
B．两个小球一定带有异种电荷
C．两个小球一定都不带电荷
D．两个小球中一定有一个带有电荷
4．（2分）小明选取一根粗细均匀的铅笔芯，连接成图示电路，把左端夹子固定，移动右端夹子，观察到小灯泡的亮度发生了变化。实验中，影响导体电阻大小的因素是（　　）

A．长度 B．横截面积 C．电流 D．电压
5．（2分）以下说法最符合事实的是（　　）
A．一节5号干电池的电压为18V
B．家用空调正常工作时的电流约为0.5A
C．对人体的安全电压是不高于36V
D．让人感觉温暖而舒适的室内温度约为36℃

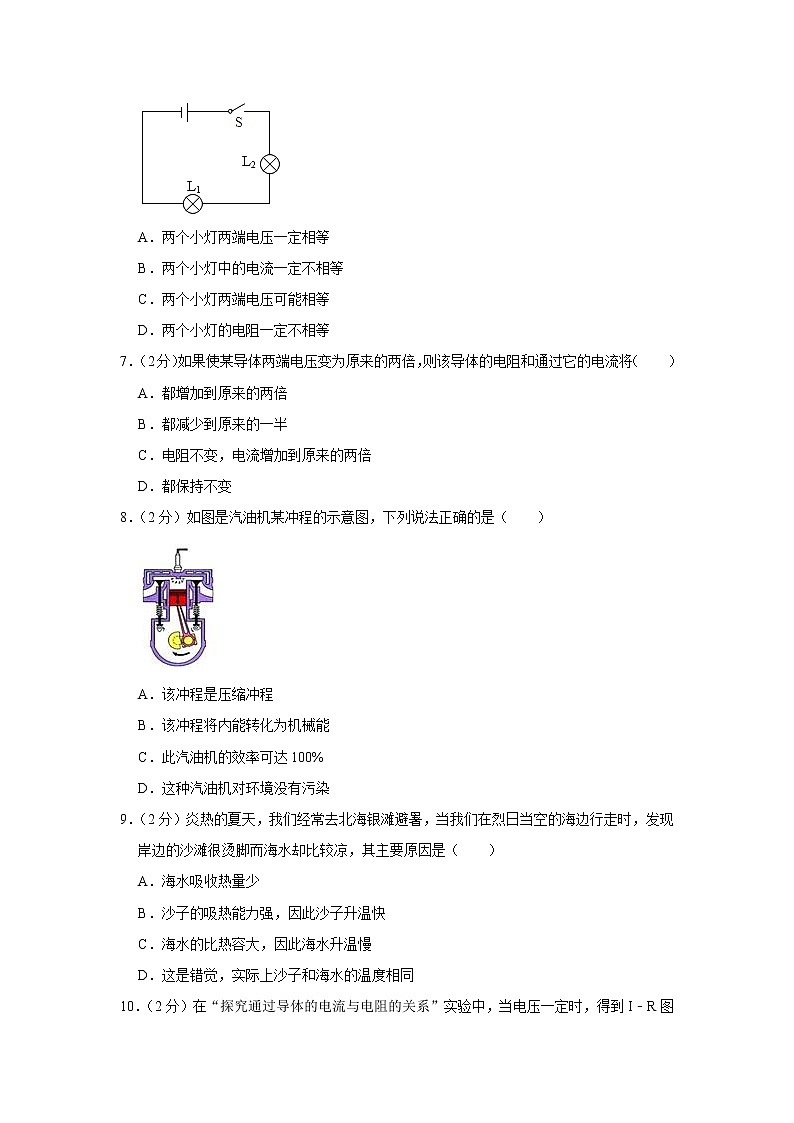

6．（2分）如图所示电路，开关闭合后，下列说法正确的是（　　）

A．两个小灯两端电压一定相等
B．两个小灯中的电流一定不相等
C．两个小灯两端电压可能相等
D．两个小灯的电阻一定不相等
7．（2分）如果使某导体两端电压变为原来的两倍，则该导体的电阻和通过它的电流将（　　）
A．都增加到原来的两倍
B．都减少到原来的一半
C．电阻不变，电流增加到原来的两倍
D．都保持不变
8．（2分）如图是汽油机某冲程的示意图，下列说法正确的是（　　）

A．该冲程是压缩冲程
B．该冲程将内能转化为机械能
C．此汽油机的效率可达100%
D．这种汽油机对环境没有污染
9．（2分）炎热的夏天，我们经常去北海银滩避暑，当我们在烈日当空的海边行走时，发现岸边的沙滩很烫脚而海水却比较凉，其主要原因是（　　）
A．海水吸收热量少
B．沙子的吸热能力强，因此沙子升温快
C．海水的比热容大，因此海水升温慢
D．这是错觉，实际上沙子和海水的温度相同

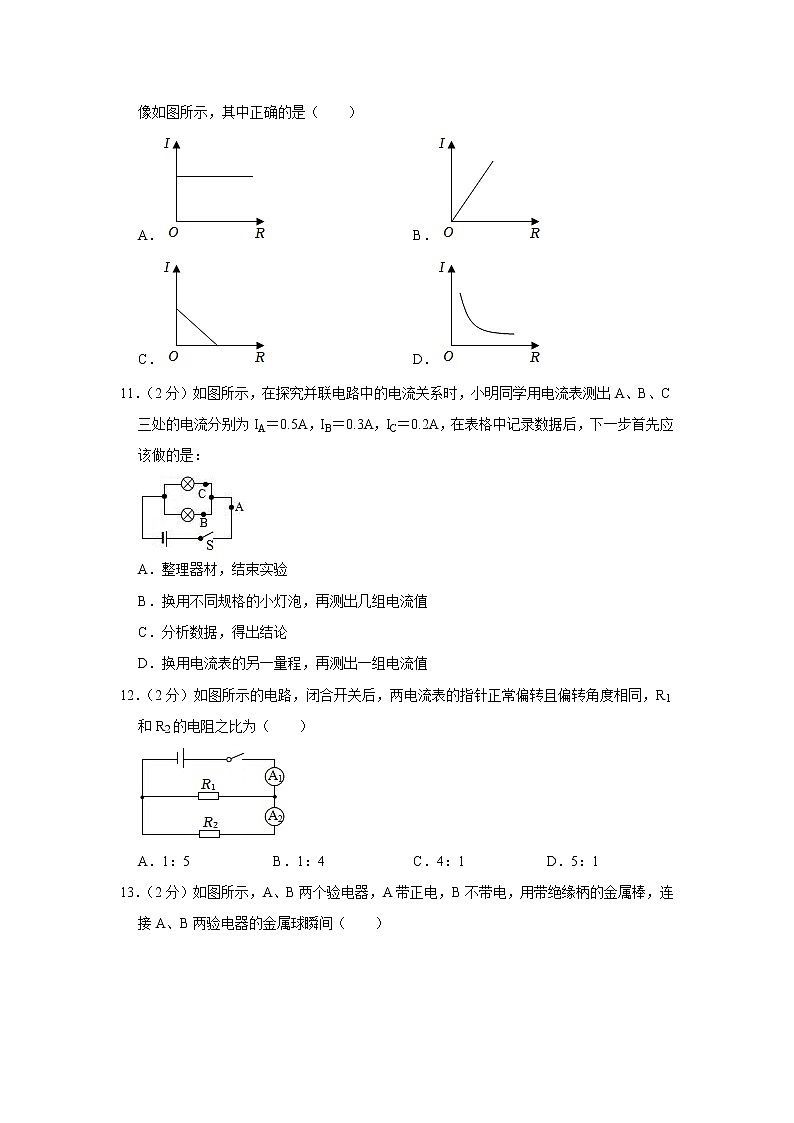

10．（2分）在“探究通过导体的电流与电阻的关系”实验中，当电压一定时，得到I﹣R图像如图所示，其中正确的是（　　）
A． B．
C． D．
11．（2分）如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A，IB＝0.3A，IC＝0.2A，在表格中记录数据后，下一步首先应该做的是：

A．整理器材，结束实验
B．换用不同规格的小灯泡，再测出几组电流值
C．分析数据，得出结论
D．换用电流表的另一量程，再测出一组电流值
12．（2分）如图所示的电路，闭合开关后，两电流表的指针正常偏转且偏转角度相同，R1和R2的电阻之比为（　　）

A．1：5 B．1：4 C．4：1 D．5：1
13．（2分）如图所示，A、B两个验电器，A带正电，B不带电，用带绝缘柄的金属棒，连接A、B两验电器的金属球瞬间（　　）

A．电流方向从A到B
B．自由电子定向移动方向从A到B
C．连接前，A有多余自由电子
D．连接后，A、B张角都变大
14．（2分）医院入口处的扫码测温系统工作时，扫码为绿码，开关S1闭合；测温正常，开关S2闭合，只有扫码为绿码且测温正常，系统才会启动电动机打开闸门放行，下列电路设计符合要求的是（　　）
A．
B．
C．
D．
15．（2分）如图所示电路中，电源电压不变。闭合开关S后，灯L1、L2都发光。一段时间后，其中一盏灯突然熄灭，另一盏更亮，电压表V1的示数变大，电压表V2的示数为0。产生这一现象可能的原因是（　　）

A．灯L1开路 B．灯L2开路 C．灯L1短路 D．灯L2短路
16．（2分）如图为一种测量环境光照强度的仪器的简化工作原理图。R0为定值电阻，R为光敏电阻，其阻值随环境光照强度的增加而减小，电源电压不变，闭合开关S后，下列说法中正确的是（　　）

A．环境光照强度增加，电压表示数交大
B．电流表示数变大，说明光照强度增加
C．不管环境光照强度增加还是减少，电压表与电流表示数比值保持不变
D．将定值电阻R0换成一个小灯泡，环境光照变暗，小灯泡亮度变亮
二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。
17．（2分）丝绸与玻璃棒摩擦后，玻璃棒带　 　（选填“正”或“负”）电荷，这是因为玻璃棒在摩擦的过程中　 　（选填“得到”或“失去”）电子，同时丝绸带上了　 　（选填“正”或“负”）电。
18．（2分）火箭的燃料使用了液态氢，主要是因为它的 　 　大，火箭发射升空时，燃料的化学能转化为 　 　能，再转化为火箭的机械能，这个过程中火箭的机械能 　 　（选填“守恒”或“不守恒”）。
19．（2分）在天宫课堂中，王亚平老师将两个平板上的液滴靠得很近时，两个液滴会自动“搭接”或“液桥”（如图所示），“液桥”的形成表明了分子间存在 　 　。在空间站中，航天员不用铅笔书写，因为在太空站失重环境下，飞溅的铅笔芯颗粒（石墨材料）导电性能极佳，进入电器会导致电路发生 　 　故障。

20．（3分）如图所示是汽车油量表工作原理的示意图，图中油量表实质是一个 　 　（选填“电流表”或“电压表”），油量减少时，与浮标连接的变阻器R连入电路中的电阻变 　 　，使得电路中的总电阻变大，“油量表”示数变 　 　。

21．（3分）如图是正常工作电压为2V的灯泡L和电阻R中电流随电压变化的图象。则电阻R的阻值为 　 　Ω，若将它们并联，灯泡L正常工作时电路中的总电流为 　 　A；若将它们串联，灯泡L正常时它们两端的总电压为 　 　V。

22．（3分）如图所示，一个底面积为2m2的圆柱状容器，装有适量的水，现在将一个体积为5m3的长方体物体A放入其中，最终物体漂浮于水面上。现在将虚线以上的部分截取走（截走部分的体积等于露出水面体积的一半），待剩余部分再次静止后水面下降了0.3m。则：
（1）容器底部受到的压强减少了多少？
（2）容器底部受到的压力减少了多少？
（3）物体A的密度为多少？

三、作图与简答题（共8分）
23．（2分）如图所示电路中电源电压为3V，请用笔画代替导线将电路连接完整，要求：L1，L2串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压。

24．（2分）如图所示，请分别在圆圈和虚线框中填上适合元件电表符号，完成电路图，要求灯的亮度可调节。
25．（4分）中医是中华文化的瑰宝。如图，在熬制中药过程中，陶罐盖子在不断的跳动，同时空气中弥漫的中药味道越来越浓郁。请你用所学的物理知识解释这两个现象。

四、实验与探究题（每空1分，共20分）
26．（6分）利用如图甲所示的实验装置比较不同物质的吸热能力。

（1）安装实验装置时，应先调整 　 　的位置。（选填“铁夹”或“铁圈”）
（2）实验时，选取质量、初温相同的甲、乙两种不同液体，用相同的酒精灯加热，加热时液体温度升高，这是通过 　 　的方式来增大内能。加热相同时间，甲、乙两种不同液体吸收的热量 　 　。
（3）图乙为根据实验数据绘制的温度随时间变化关系图象，分析可知：　 　液体的吸热能力更强。根据实验结论推理：选用 　 　液体作为暖手宝中的散热剂效果更好。
（4）实验完成后，酒精灯中剩余酒精的热值将 　 　。

27．（7分）小敏同学在“探究电流与电压、电阻的关系”实验中，她选择的实验器材有：学生电源（电压可调）、电压表、电流表、定值电阻R0（5Ω、10Ω、20Ω、30Ω）、滑动变阻器R（50Ω，1A）、开关及若干导线。

（1）在“探究电流与电压的关系”实验时，选择了某一定值电阻R0；
①请根据图甲的电路图，用笔画线代替导线将图乙中的实物电路连接完整；（要求：向左移动滑动变阻器滑片时，电路中的电流变大。）
②将学生电源调至6V，多次改变滑片位置，记录实验数据如下表，序号5中的电流如图丙所示，为 　 　A；分析表格中数据，得出结论：电阻一定时，　 　。由表中的数据可知，电路中接入的定值电阻R0的阻值为 　 　Ω。
序号
1
2
3
4
5
电压/V
1.2
1.6
2
2.4
2.8
电流/A
0.12
0.16
0.20
0.24
（图丙中读数）
（2）“探究电流与电阻关系”实验
①在上述实验过程中，当小敏移动滑动变阻器的滑片P，使电压表示数为2V后，断开开关，仅将定值电阻R0更换成20Ω，再闭合开关时，电压表的示数会 　 　2V（选填“大于”、“小于”或“等于”），她应将滑动变阻器的滑片P向 　 　（选填“A”或“B”）端移动，才能使电压表示数保持2V不变。
②当小敏将定值电阻R0更换成30Ω进行实验时，发现无论怎样移动滑动变阻器的滑片都无法使电压表的示数为2V。通过思考，她得出：可以 　 　（选填“增大”或“减小”）电源电压来完成探究实验。
28．（7分）如图，小明所在实验小组用实验测量未知电阻Rx的阻值。

（1）在连接电路时，开关必须 　 　；实验前，为了保护电路，滑动变阻器的滑片P应置于 　 　（选填“A”或“B”）端；
（2）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，电压表有示数，其原因可能是 　 　；
（3）排除故障后，当电压表示数为1.6V时，电流表示数如图乙所示，则定值电阻R的阻值为 　 　Ω；
（4）接下来小明的操作应该做的是：　 　；
A.移动滑片，得到多组数据，得出规律
B.移动滑片，得到多组数据，求平均值
C.换不同的电阻进行测量，得出规律
D.换不同的电阻进行测量，求平均值
（5）另一组同学为测出Rx的阻值，利用电流表和已知阻值为R0的定值电阻设计了如图丙所示的电路，请你根据图丙所示的实物连接图补全以下实验步骤：
①　 　，记录电流表的示数为I1；
②接着闭合S1，断开S2，记录电流表的示数为I2；
则待测电阻Rx＝　 　（用I1、I2和R0表示）。
五、计算应用题（共25分）注意：解答时要求在答题卡相应的试题区域上写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分，答案必须明确写出数值和单位。
29．（6分）小雷在家用天然气灶烧开水，在标准大气压下，5kg水从20℃加热至沸腾。消耗了0.1m3的天然气，求此过程中[已知水的比热容为4.2×103J/（kg•℃），天然气的热值为4.0×107J/m3]
（1）水吸收的热量；
（2）天然气完全燃烧放出的热量；
（3）天然气灶烧水的热效率。
30．（9分）小明设计了一个用电表的示数变化反映环境温度变化的电路。其电路原理如图甲所示，电源电压保持不变，R1是定值电阻，阻值为20Ω。电压表量程为0～3V，电流表的量程为0～0.6A。R0是热敏电阻，允许通过它的电流最大为0.24A，其阻值随环境温度变化的关系图象如图乙所示。闭合开关S后，当环境温度为40℃时，此时电压表的示数为2V。求：

（1）通过R0的电流；
（2）电源电压；
（3）为了保证电路安全，此电路能反映的环境温度变化范围。
31．（10分）某同学利用恒压电源、定值电阻R1和滑动变阻器R2，先后连接了如图甲、乙所示电路。在图甲电路中，该同学将滑片P置于最右端后闭合开关，此时电流表、电压表的示数分别为0.30A、15.0V；再将滑片P移至某一位置时，电流表、电压表的示数分别为0.50A、9.0V。在图乙电路中，该同学接入两只电流表（图中未画出），在保证电路安全的前提下，将滑片P从某位置开始逐次向左移动改变相同的阻值，测得两电流表的示数并记录在下表中。

滑片P移动的次序
1
2
3
4
5
电流表A1的示数/A
0.80
0.80
0.80
0.80
0.80
电流表A2的示数/A
1.30
1.40
1.55
1.80
2.30
（1）求R2的最大阻值；
（2）求R1的阻值和电源电压；
（3）请分析图乙电路中电流表A1、A2的接入位置并计算R2每次改变的阻值？

2022-2023学年广西南宁市兴宁区新民中学九年级（上）第二次月考物理试卷
参考答案与试题解析
一、单项选择题（每小题2分，共32分）每小题只有一个选项是正确的，请考生用2B铅笔在答题卡上将选定的答案标号涂黑。
1．【解答】解：A、橡皮的材料是橡胶，属于绝缘体，故A错误；
B、塑料刻度尺的材料是塑料，属于绝缘体，故B错误；
C、陶瓷笔筒的材料是陶瓷，属于绝缘体，故C错误；
D、金属小刀的材料是金属，属于导体，故D正确；
故选：D。
2．【解答】解：A、双手互搓是克服摩擦做功让手暖和的，是通过做功来改变物体的内能；
B、热水温牛奶，该过程中内能发生了转移，是通过热传递来改变物体的内能；
C、钻木可取火，机械能会转化为内能，是通过做功来改变物体的内能；
D、磨刀刀变烫，机械能会转化为内能，是通过做功来改变物体的内能。
改变内能的方式与其他不同的是选项B。
故选：B。
3．【解答】解：两个小球相互吸引，有可能一个带正电，一个带负电，异种电荷相互吸引。
还有一种可能，一个带电（或带正电，或带负电）另一个不带电。
总之，要使两个小球相互吸引，至少有一个带电。
综上分析故选D。
4．【解答】解：把左端夹子固定，移动右端夹子，铅笔芯接入电路中的长度发生了变化，灯泡的亮度发生了变化，这说明铅笔芯接入电路中的电阻发生了变化，所以影响导体电阻大小的因素是长度。
故选：A。
5．【解答】解：A、一节5号干电池的电压为1.5V，故A错误；
B、家用空调器功率约为1000W，工作电流为I＝＝≈4.5A，故B错误；
C、对人体的安全电压是不高于36V，故C正确；
D、让人感觉温暖而舒适的室内温度约为23℃，故D错误。
故选：C。
6．【解答】解：ABC、两只小灯泡L1、L2串联接入同一电路中，两灯发光时，通过两灯的电流相等，若两灯的规格相同，则两灯电压相等，否则两灯电压不相等，故AB错误，C正确；
D、两灯串联时，电流相同，两灯的规格不确定，不能判断两个小灯的电阻一定不相等，故D错误。
故选：C。
7．【解答】解：电阻是导体本身具有的一种性质，只与导体的材料、长度、横截面积和温度有关，与导体两端的电压和通过导体的电流无关，所以当导体两端电压变为原来的两倍时，导体的电阻不变；
由I＝可知，在电阻一定时，电压变为原来的两倍，电流也变为原来的两倍。
故选：C。
8．【解答】解：图中汽油机两个气门都关闭，火花塞点火，活塞向下运动，所以该冲程是做功冲程，其能量转化是内能转化为机械能；汽油机的燃料是汽油，排放的尾气会污染空气；汽油机的效率在20%﹣30%左右，不能达到100%，综上所述，ACD错误，B正确。
故选：B。
9．【解答】解：因为水的比热容比沙子的大，相同质量的水和沙子比较，吸收相同的热量（都在太阳照射下），水的温度升高的少，故海水是凉凉的，而沙滩的温度升高的多，热得烫脚，故C正确。
故选：C。
10．【解答】解：根据欧姆定律可知，在电压一定时，通过导体的电流与导体的电阻成反比，故D正确。
故选：D。
11．【解答】解：当完成以上的基本操作后，换用不同规格的小灯泡，再测出几组电流值，这样符合实验的要求，能够使最终的结论更具普遍性。
故选：B。
12．【解答】解：由电路图可知，闭合开关，R1与R2并联，电流表A1测量干路中的电流，电流表A2测量通过R2的电流。
因为并联电路干路中的电流等于各支路中的电流之和，且两电流表的指针位置相同，
所以电流表A1所选量程为大量程，设其示数为I，
电流表A2所选量程为小量程，设其示数为I2，即通过R2的电流为I2，
则两电流表的示数关系为I＝5I2，
通过R1的电流为：I1＝I﹣I2＝5I2﹣I2＝4I2，
所以通过R1、R2的电流之比为：I1：I2＝4I2：I2＝4：1，
并联电路各支路两端的电压相等，由R＝可得，
R1和R2的电阻之比为：R1：R2＝I2：I1＝1：4，故B正确。
故选：B。
13．【解答】解：ABC、A由于缺少电子带正电，B不带电；用一根带有绝缘柄的金属棒把A、B连接起来，自由电子由B到A；自由电子的定向移动方向与电流方向相反；故电流方向由A到B，故A正确，BC错误。
D、带有绝缘柄的金属棒是导体，A带正电少电子，B不带电，那B上的一部分电子会通过金属棒转移到A上，B的张角增大，电流方向从A到B，A带的正电荷会减少从而张角变小，故D错误。
故选：A。
14．【解答】解：
由题知，只有当扫码为绿码、体温在正常范围都满足时，系统才会启动电动机打开闸门，当扫码不为绿码，或体温不正常时，闸门就不会打开，这说明两个开关是相互影响的，所以两个开关是串联的，A图两开关并联，B图当两开关都闭合时，发生电源短路，这是不允许的，C图当开关S2闭合时，发生电源短路，这是不允许的，由此可知只有D图符合题意。
故选：D。
15．【解答】解：由图可知，灯Ll、L2串联，电压表V1测灯Ll电压，电压表V2测灯L2电压；
一段时间后，其中一盏灯突然熄灭，另一盏更亮，这说明电路是通路，出现了短路现象；
电压表V1的示数变大，这说明灯泡Ll是正常的；电压表V2的示数为0，这说明灯泡L2短路了。
故选：D。
16．【解答】解：由图可知，该电路为串联电路，电压表测量光敏电阻R两端的电压，电流表测量电路中的电流；
A、环境光照强度增大，光敏电阻R的阻值变小，总电阻变小，根据I＝可知，电路中电流变大，电流表示数变大，故A错误；
B、电流表示数变大，根据欧姆定律可知，电路中的总电阻减小，根据串联电路的电阻关系可知，光敏电阻的阻值变小，光照强度增加，故B正确；
C、电压表与电流表示数之比为光敏电阻R的阻值，光敏电阻R的阻值随着光线的变化而变化，故C错误；
D、将定值电阻R0换成一个小灯泡，环境光照变暗，光敏电阻R阻值变大，根据I＝可知，电路中的电流减小，由P＝I2R知小灯泡的实际功率变小，小灯泡亮度变暗，故D错误。
故选：B。
二、填空题（每空1分，共15分）请把答案直接填写在答题卡相应的位置上，不要求写出演算过程。
17．【解答】解：
丝绸与玻璃棒摩擦时，玻璃棒上的一些电子转移到丝绸上，玻璃棒因失去电子而带正电，丝绸因得到的电子而带负电。
故答案为：正；失去；负。
18．【解答】解：热值是燃料的一种特性，反映了燃料燃烧放热的能力，因此火箭的燃料使用了液态氢，主要是因为它的热值大；
火箭发射升空时，燃料的化学能转化为内能，再转化为火箭的机械能；由于这个过程中需要克服空气阻力做功，因此火箭的机械能不守恒。
故答案为：热值；内；不守恒。
19．【解答】解：（1）由题意可知，两个平板上的液滴靠得很近时，两个液滴会自动搭接成“液桥”，这表明分子间存在引力；
（2）由于飞溅的铅笔芯颗粒（石墨材料）具有极佳的导电性，进入电器会导致电路发生短路故障。
故答案为：引力；短路。
20．【解答】解：电流表串联使用，从图中可知油量表串联在电路中，故油量表实质是一个电流表。
由电路图可知，R与R′串联，油量表（电流表）测电路中的电流，当油量减少时，油面降低，浮标下移，在杠杆的作用下滑片上移，R接入电路中的电阻变大，电路中的总电阻变大，
由I＝可知，电源电压不变时，电路中的电流变小，即油量表（电流表）的示数变小。
故答案为：电流表；大；小。
21．【解答】解：（1）由图象知，当电阻R两端的电压为2V时，通过的电流为0.1A，
由I＝可得，电阻R的阻值：R＝＝＝20Ω；
（2）小灯泡L和电阻R并联接在电压为2V的电源两端时，
因并联电路中各支路两端的电压相等，所以，它们两端的电压UL＝UR＝2V，
由图象可知，通过它们的电流分别为IL＝0.25A，IR＝0.1A，
因并联电路中干路电流等于各支路电流之和，所以，电路中的总电流：I＝IL+IR＝0.25A+0.1A＝0.35A；
（3）小灯泡L和电阻R串联在电路中，灯泡正常发光时两端电压为2V，通过灯泡的电流为0.25A，
因串联电路中各处的电流相等，所以，通过它们的电流：IL＝IR′＝0.25A，
定值电阻R两端的电压为：UR′＝IR′R＝0.25A×20Ω＝5V，
因串联电路中总电压等于各分电压之和，所以，它们两端的总电压：U＝UL+UR′＝2V+5V＝7V。
故答案为：20；0.35；7。
22．【解答】解（1）已知△h＝0.3m，则容器底部受到的压强减少量：
△p＝ρ水g△h＝1.0×103kg/m3×10N/kg×0.3m＝3×103Pa；
（2）根据p＝可得：
容器底部受到的压力减少量△F＝△pS＝3×103Pa×2m2＝6×103N；
（3）由ρ＝ 得：物体A的质量mA＝ρAVA，则GA＝mAg＝ρAVAg，
当物体A漂浮于水面上时，则：F浮1＝GA＝ρAVAg，
由F浮＝ρ水gV排得：
V排1＝＝＝VA ﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣﹣①
已知截走部分的体积△VA＝V露1＝（VA﹣V排1）＝（VA﹣VA），
由于物体截走部分的体积，则物体的重力变小，浮力也减小，则液体对容器底部的压力变小，
所以，液体对容器底部的压力的减小量与物体截走部分的重力相等，
即：ρA△Vg＝ρ水g△hS，
所以，ρA×（VA﹣VA）g＝ρ水g△hS，
整理可得：ρA2﹣ρ水ρA+×ρ水2＝0，
代入数据可得：
ρA2﹣1.0×103kg/m3×ρA+×（1.0×103kg/m3）2＝0，
解得：ρA＝0.4×103kg/m3，或ρA＝0.6×103kg/m3。
答：（1）容器底部受到的压强减少了3×103Pa；
（2）容器底部受到的压力减少了6×103N；
（3）物体A的密度为0.4×103kg/m3或0.6×103kg/m3。
三、作图与简答题（共8分）
23．【解答】解：根据题目要求，将开关、电流表、L1、L2依次串联电源两极上，电压表并联在灯泡L2两端的，电源电压为3V，所以电压表应使用小量程，电流表也可以使用小量程，如图所示：

24．【解答】解：
滑动变阻器有改变电路中电流的作用，因要求灯的亮度可调节，故右边虚线内为滑动变阻器；
电压表与待测电路并联，故下边圆圈内为电压表；电流表与待测电路串联，故左边圆圈内为电流表，如下图所示：

25．【解答】答：在熬制中药过程中，陶罐内的气体对盖子做功，内能转化为盖子的机械能，所以盖子会不断的跳动；
空气中弥漫着浓浓的中药味道，这是扩散现象，说明分子在不停地做无规则运动。
四、实验与探究题（每空1分，共20分）
26．【解答】解：（1）组装实验器材时，应按照自下而上的顺序，由于需用酒精灯外焰加热，所以要先根据酒精灯的位置固定铁圈的高度；
（2）用相同的酒精灯加热，加热时液体吸收热量，温度升高，是通过热传递的方式增大内能的；加热相同时间，甲、乙两种不同液体吸收的热量相同；
（3）因质量相等的甲和乙两种液体，在升高相同温度时，乙的加热时间长，乙吸热多，所以乙的吸热能力强，即乙的比热容大，乙液体作为暖手宝中的散热剂效果更好；
（4）热值是燃料的一种特性，不随质量的改变而改变，故酒精灯中剩余的酒精热值不变。
故答案为：（1）铁圈；（2）热传递；相同；（3）乙；乙；（4）不变。
27．【解答】解：（1）①滑片向左滑动时，电流表示数变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器左下接线柱连入电路中，如图所示：
；
②由图丙可知，电流表的量程为0～0.6A，分度值为0.02A，示数为0.28A；
根据表中数据可知：电压增大为原来的几倍，通过的电流也增大为原来的几倍，故得出的结论：在电阻一定时，通过导体的电流与导体两端的电压成正比；
由欧姆定律可知，电路中接入的定值电阻R0的阻值：R0＝＝＝…＝＝10Ω；
（2）根据控制变量法，研究电流与电阻的关系时，需控制定值电阻两端的电压相同；
①根据串联电路的分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；根据串联电路电压的规律可知，为了保持定值电阻两端电压不变，应增大滑动变阻器分得的电压，由串联分压的分压原理可知，应增大滑动变阻器连入电路中的电阻，所以滑片应向B端移动，使电压表的示数不变；
②当小敏将定值电阻R0更换成30Ω进行实验时，由串联电路的分压原理可知，其分得的电压增大，由于此时无论怎样移动滑动变阻器的滑片都无法使电压表的示数为2V，即滑动变阻器接入电路的电阻达到最大时仍不能时定值电阻两端的电压降到2V，因此此时可以减小电源电压，使来定值电阻两端的电压保持2V不变。
故答案为：（1）①如图所示；②0.28；通过导体的电流与导体两端的电压成正比；10；（2）①大于；②减小。
28．【解答】解：（1）为了保护电路，连接电路时，开关必须断开；实验前，为了保护电路，滑动变阻器的滑片P应置于阻值最大处，即B端；
（2）闭合开关后，无论怎样移动滑片P，发现电流表始终无示数，说明电路可能断路；电压表有示数，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，则与电压表并联的电路断路了，即其原因可能是电阻Rx断路；
（3）由图甲可知，电流表选用小量程；当电压表示数为1.6V时，电流表示数如图乙所示，电流表分度值0.02A，其示数为0.16A，则定值电阻的阻值为：
R＝＝＝10Ω；
（4）为了减小误差，应多次测量取平均值，所以接下来小明的操作应该做的是：移动滑片，得到多组数据，求平均值，故选B；
（5）实验步骤：
①闭合开关S1、S2，记录电流表的示数为I1；
②接着闭合S1，断开S2，记录电流表的示数为I2；
两步骤中，R0两端电压均等于电源电压，R0阻值不变，且通过R0的电流均为I2，总电流为I1，
根据并联电路的电流特点可得，通过待测电阻的电流：Ix＝I1﹣I2，
因并联电路各支路电压相等，则待测电阻两端的电压：Ux＝U0＝I2R0，
所以待测电阻：
Rx＝＝。
故答案为：（1）断开；B；（2）电阻Rx断路；（3）10；（4）B；（5）①闭合开关S1、S2；②。
五、计算应用题（共25分）注意：解答时要求在答题卡相应的试题区域上写出必要的文字说明、计算公式和重要的演算步骤。只写出最后答案，而未写出主要演算过程的，不能得分，答案必须明确写出数值和单位。
29．【解答】解：（1）在标准大气压下水的沸点为100℃，即水的末温为100℃，
水吸收的热量：
Q吸＝c水m水（t﹣t0）＝4.2×103J/（kg•℃）×5kg×（100℃﹣20℃）＝1.68×106J；
（2）天然气完全燃烧放出的热量：
Q放＝Vq＝0.1m3×4.0×107J/m3＝4.0×106J；
（3）天然气灶烧水的热效率：
η＝×100%＝×100%＝42%。
答：（1）水吸收的热量为1.68×106J；
（2）天然气完全燃烧放出的热量为4.0×106J；
（3）天然气灶烧水的热效率为42%。
30．【解答】解：（1）闭合开关，两电阻串联接入电路，电压表测热敏电阻两端的电压，电流表测通过电路的电流，
由图乙可知当环境温度为40℃时，热敏电阻的阻值为10Ω，根据欧姆定律可得此时通过R0的电流：I0＝＝＝0.2A；
（2）串联电路各处电流相等，根据欧姆定律可得定值电阻两端的电压：U1＝I1R1＝0.2A×20Ω＝4V，
串联电路总电压等于各部分电压之和，则电源电压：U＝U1+U0＝4V+2V＝6V；
（3）由图乙可知热敏电阻的阻值随温度的升高而减小，
电压表量程为0～3V，根据串联分压原理可知电压表示数最大时，热敏电阻接入电路的阻值最大，此时温度最低，
此时定值电阻两端的电压：U1′＝U﹣U0′＝6V﹣3V＝3V，
此时通过电路的电流：I＝＝＝0.15A，
此时热敏电阻接入电路的阻值：R0′＝＝＝20Ω，由图乙可知此时的温度为20℃，
电流表的量程为0～0.6A。R0是热敏电阻，允许通过它的电流最大为0.24A，根据串联电路电流特点可知电路允许通过的最大电流为0.24A，根据欧姆定律和串联电路电阻规律可知此时热敏电阻接入电路的阻值最小，温度最高，
此时定值电阻两端的电压：U1″＝I′R1＝0.24A×20Ω＝4.8V，
此时热敏电阻两端的电压：U0″＝U﹣U1″＝6V﹣4.8V＝1.2V，
此时热敏电阻接入电路的阻值：R0″＝＝＝5Ω，由乙图可知此时的温度为50℃，
所以为了保证电路安全，此电路能反映的环境温度变化范围为20℃～50℃。
答：（1）通过R0的电流为0.2A；
（2）电源电压为6V；
（3）为了保证电路安全，此电路能反映的环境温度变化范围为20℃～50℃。
31．【解答】解：（1）在图甲电路中，该同学将滑片P置于最右端后闭合开关，两电阻串联接入电路，滑动变阻器接入电路最大阻值，电压表测滑动变阻器两端的电压，电流表测通过电路的电流，由欧姆定律可得R2的最大阻值：R2＝＝＝50Ω。
（2）串联电路总电压等于各部分电压之和，将滑片P置于最右端时，电源电压：U＝IR1+U2＝0.3A×R1+15V﹣﹣﹣﹣①
将滑片P移至某一位置时，电源电压：U＝I′R1+U2′＝0.5A×R1+9V﹣﹣﹣﹣②
①②联立可得：R1＝30Ω，U＝24V；
（3）在图乙电路中，两电阻并联接入电路，并联电路互不影响，并联电路各支路两端电压相等，
将滑片P从某位置开始逐次向左移动改变相同的阻值，电流表A1的示数不变，所以电流表A1测定值电阻R1支路的电流，
①电流表A2测干路电流，并联电路干路电流等于各支路电流之和，
则第一次通过滑动变阻器的电流I1＝1.3A﹣0.8A＝0.5A，此时滑动变阻器接入电路的阻值R2′＝＝＝48Ω，
第二次通过滑动变阻器的电流I2＝1.4A﹣0.8A＝0.6A，此时滑动变阻器接入电路的阻值＝＝＝40Ω，滑动变阻器改变的阻值：ΔR2＝48Ω﹣40Ω＝8Ω，
第三次通过滑动变阻器的电流I2＝1.55A﹣0.8A＝0.75A，此时滑动变阻器接入电路的阻值＝＝＝32Ω，滑动变阻器改变的阻值：ΔR2′＝40Ω﹣32Ω＝8Ω，
滑动变阻器改变的阻值相同，故符合题意；
②电流表A2测滑动变阻器的电流，则第一次滑动变阻器接入电路的阻值R21＝＝≈18.46Ω，
第二次滑动变阻器接入电路的阻值R22＝＝≈17.14Ω，滑动变阻器改变的阻值：ΔR21＝18.46Ω﹣17.14Ω＝1.32Ω，
第三次滑动变阻器接入电路的阻值R23＝＝≈15.48Ω，滑动变阻器改变的阻值：ΔR22＝17.14Ω﹣15.48Ω＝1.66Ω，
滑动变阻器改变的阻值不同，故不符合题意。
答：（1）R2的最大阻值为50Ω；
（2）R1的阻值为30Ω，电源电压为24V；
（3）图乙电路中电流表A1与定值电阻串联接入电路，电流表A2在干路，R2每次改变的阻值为8Ω。
声明：试题解析著作权属菁优网所有，未经书面同意，不得复制发布日期：2023/3/16 12:24:52；用户：小小吴老师；邮箱：18377176933；学号：43181539
