2022-2023学年辽宁省北票市九年级上册物理期末专项提升模拟试卷（含解析）

这是一份2022-2023学年辽宁省北票市九年级上册物理期末专项提升模拟试卷（含解析），共8页。试卷主要包含了选择题，填空题，简答题，作图，计算题等内容，欢迎下载使用。

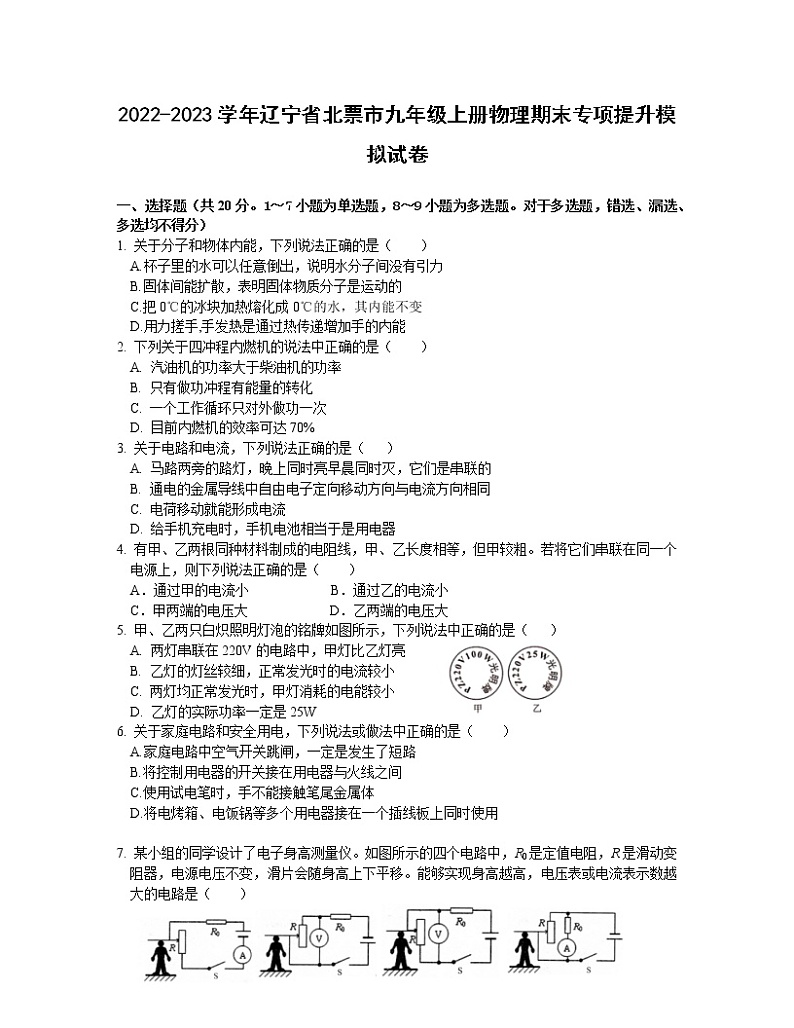

一、选择题（共20分。1～7小题为单选题，8～9小题为多选题。对于多选题，错选、漏选、多选均不得分）
1. 关于分子和物体内能，下列说法正确的是（ ）
A.杯子里的水可以任意倒出，说明水分子间没有引力
B.固体间能扩散，表明固体物质分子是运动的
C.把0℃的冰块加热熔化成0℃的水，其内能不变
D.用力搓手,手发热是通过热传递增加手的内能
2. 下列关于四冲程内燃机的说法中正确的是（ ）
A. 汽油机的功率大于柴油机的功率
B. 只有做功冲程有能量的转化
C. 一个工作循环只对外做功一次
D. 目前内燃机的效率可达70%
3. 关于电路和电流，下列说法正确的是（ ）
A. 马路两旁的路灯，晚上同时亮早晨同时灭，它们是串联的
B. 通电的金属导线中自由电子定向移动方向与电流方向相同
C. 电荷移动就能形成电流
D. 给手机充电时，手机电池相当于是用电器
4. 有甲、乙两根同种材料制成的电阻线，甲、乙长度相等，但甲较粗。若将它们串联在同一个电源上，则下列说法正确的是（ ）
A．通过甲的电流小 B．通过乙的电流小
C．甲两端的电压大 D．乙两端的电压大
5. 甲、乙两只白炽照明灯泡的铭牌如图所示，下列说法中正确的是（ ）
A. 两灯串联在220V的电路中，甲灯比乙灯亮
B. 乙灯的灯丝较细，正常发光时的电流较小
C. 两灯均正常发光时，甲灯消耗的电能较小
D. 乙灯的实际功率一定是25W
6. 关于家庭电路和安全用电，下列说法或做法中正确的是（ ）
A.家庭电路中空气开关跳闸，一定是发生了短路
B.将控制用电器的开关接在用电器与火线之间
C.使用试电笔时，手不能接触笔尾金属体
D.将电烤箱、电饭锅等多个用电器接在一个插线板上同时使用
7. 某小组的同学设计了电子身高测量仪。如图所示的四个电路中，R0是定值电阻，R是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表或电流表示数越大的电路是（ ）
A B C D

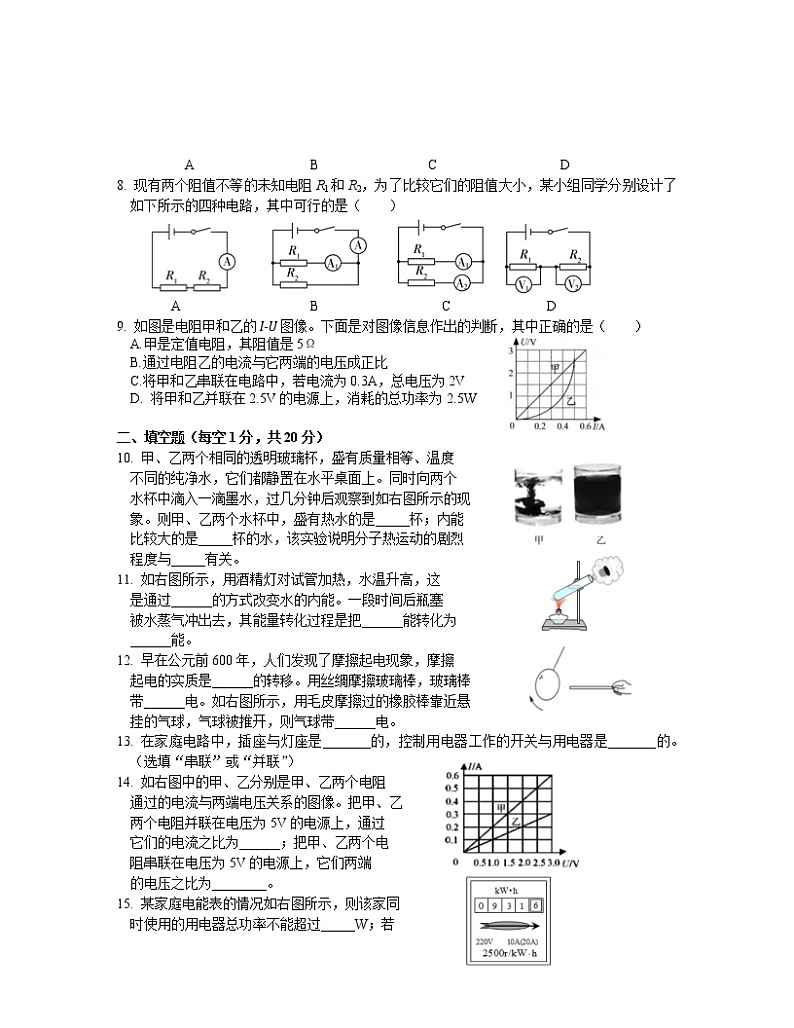

8. 现有两个阻值不等的未知电阻R1和R2，为了比较它们的阻值大小，某小组同学分别设计了如下所示的四种电路，其中可行的是（ ）


A B C D
9. 如图是电阻甲和乙的I-U图像。下面是对图像信息作出的判断，其中正确的是（ ）
A.甲是定值电阻，其阻值是5Ω
B.通过电阻乙的电流与它两端的电压成正比
C.将甲和乙串联在电路中，若电流为0.3A，总电压为2V
D. 将甲和乙并联在2.5V的电源上，消耗的总功率为2.5W
二、填空题（每空1分，共20分）
10. 甲、乙两个相同的透明玻璃杯，盛有质量相等、温度
不同的纯净水，它们都静置在水平桌面上。同时向两个
水杯中滴入一滴墨水，过几分钟后观察到如右图所示的现
象。则甲、乙两个水杯中，盛有热水的是_____杯；内能
比较大的是_____杯的水，该实验说明分子热运动的剧烈
程度与_____有关。
11. 如右图所示，用酒精灯对试管加热，水温升高，这
是通过______的方式改变水的内能。一段时间后瓶塞
被水蒸气冲出去，其能量转化过程是把______能转化为
______能。
12. 早在公元前600年，人们发现了摩擦起电现象，摩擦
起电的实质是______的转移。用丝绸摩擦玻璃棒，玻璃棒
带______电。如右图所示，用毛皮摩擦过的橡胶棒靠近悬
挂的气球，气球被推开，则气球带______电。
13. 在家庭电路中，插座与灯座是_______的，控制用电器工作的开关与用电器是_______的。（选填“串联”或“并联”）
14. 如右图中的甲、乙分别是甲、乙两个电阻
通过的电流与两端电压关系的图像。把甲、乙
两个电阻并联在电压为5V的电源上，通过
它们的电流之比为______；把甲、乙两个电
阻串联在电压为5V的电源上，它们两端
的电压之比为________。
15. 某家庭电能表的情况如右图所示，则该家同
时使用的用电器总功率不能超过_____W；若
在4min内该表转盘匀速转动20r，则该家正

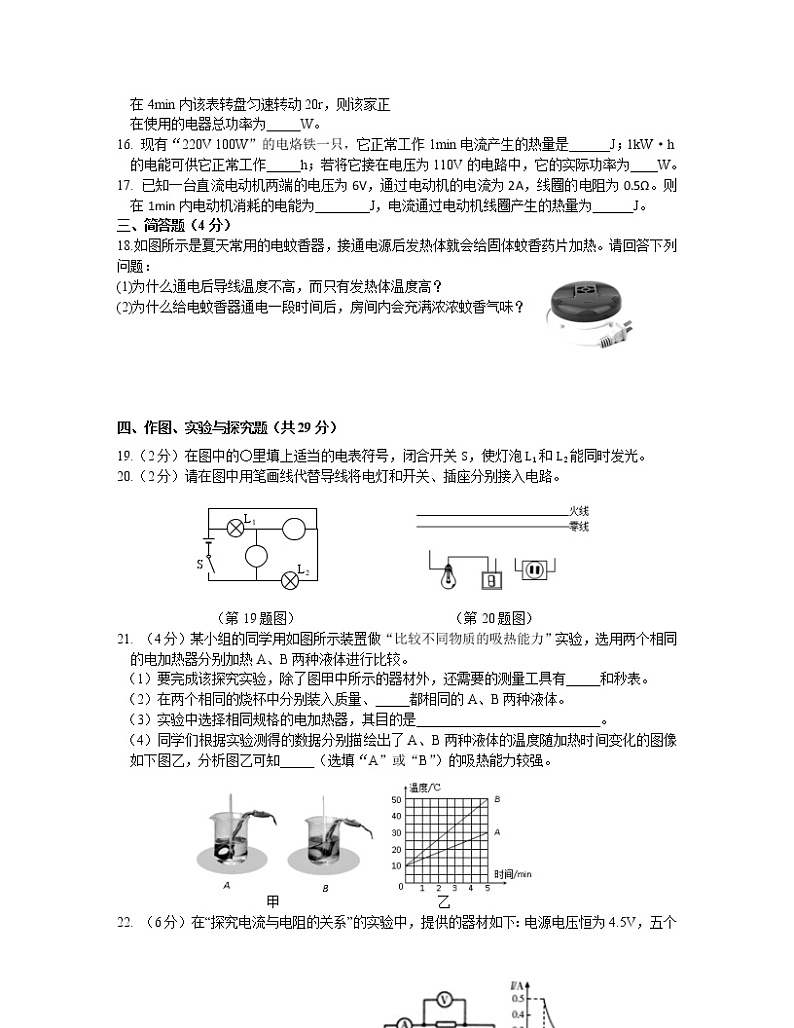

在使用的电器总功率为_____W。
16. 现有“220V 100W”的电烙铁一只，它正常工作1min电流产生的热量是______J；1kW·h的电能可供它正常工作_____h；若将它接在电压为110V的电路中，它的实际功率为____W。
17. 已知一台直流电动机两端的电压为6V，通过电动机的电流为2A，线圈的电阻为0.5Ω。则在1min内电动机消耗的电能为________J，电流通过电动机线圈产生的热量为______J。
三、简答题（4分）
18.如图所示是夏天常用的电蚊香器，接通电源后发热体就会给固体蚊香药片加热。请回答下列问题：
(1)为什么通电后导线温度不高，而只有发热体温度高？
(2)为什么给电蚊香器通电一段时间后，房间内会充满浓浓蚊香气味？
四、作图、实验与探究题（共29分）
19.（2分）在图中的〇里填上适当的电表符号，闭合开关S，使灯泡L1和L2能同时发光。
20.（2分）请在图中用笔画线代替导线将电灯和开关、插座分别接入电路。

S
L1
L2

（第19题图） （第20题图）
21. （4分）某小组的同学用如图所示装置做“比较不同物质的吸热能力”实验，选用两个相同的电加热器分别加热A、B两种液体进行比较。
（1）要完成该探究实验，除了图甲中所示的器材外，还需要的测量工具有_____和秒表。
（2）在两个相同的烧杯中分别装入质量、_____都相同的A、B两种液体。
（3）实验中选择相同规格的电加热器，其目的是___________________________。
（4）同学们根据实验测得的数据分别描绘出了A、B两种液体的温度随加热时间变化的图像如下图乙，分析图乙可知_____（选填“A”或“B”）的吸热能力较强。
甲 乙
22. （6分）在“探究电流与电阻的关系”的实验中，提供的器材如下：电源电压恒为4.5V，五个定值电阻R1（5Ω）、R2（10Ω）、R3（15Ω）、R4（20Ω）、R5（25Ω），标有“50Ω 1A”的滑动变阻器R、电压表（可用量程：0～3V、0～15V）、电流表（0～0.6A）、开关各1只，导线若干。
(1)如图甲，闭合开关前应将滑动变阻
器的滑片P移到最______端，闭合
开关，调节滑片P，使电压表的示数
为2.5V时，电流表的示数应为____A。
(2)分别用定值电阻R2、R3、R4、R5依
次替换R1，重复(1)的实验步骤。根 甲 乙
据实验所得的五组数据绘制出I-R图象，
如图乙所示，由图象可得出的结论是：_____________________________________。
(3)完成步骤(1)后，若保持滑片P位置不变，断开开关，用R2替换R1，闭合开关，电压表的示数______（选填“大于”或“小于”）2.5V，应向_____（选填“左”或“右”）移动滑片P才能达到实验要求。
(4)为了完成上面的各步实验，滑动变阻器的最大电阻不能小于______Ω。
23. （4分）某小组用伏安法测电阻的实验电路图如图甲所示。
（1）该实验改变电阻两端的电压和通过的电流多测几次的目的是：_________________。
（2）他们正确连接电路进行实验，某次实验中电压表示数如图乙所示，电流表示数如图丙所示，电压表的示数为_____V，电流表的示数为______，被测电阻Rx=_____Ω。
24. （7分）“测小灯泡额定电功率”的实验中，提供的器材有：电压恒为4.5V的电源，额定电压为2.5V的待测小灯泡，电阻约为10Ω，电流表(0～06A，0～3A)，电压表(0～3V，0～15V)，开关和导线若干。还有标有“10Ω 2A”的滑动变阻器A和标有“5Ω 1A”的滑动变阻器B。

甲 乙
(1)某同学设计了如图甲所示的电路，请选择电压表合适的量程，滑动变阻器滑片P向右移动灯泡变亮，用笔画线代替导线将图甲的实验电路图线连接完整。
(2)本实验选择的滑动变阻器是_________(选填“A”或“B”)。
(3) 某同学在连接电路最后一根导线时，小灯泡发出明亮的光且很快熄灭，则他连接电路时存在的错误是： __________________________；____________________________。
(4)电路正常情况下，滑动变阻器的滑片在某一位置时，电压表示数为2.7V，应向____（按图甲连接选填“左”或“右”）移动滑片P使小灯泡正常发光。小灯泡正常发光时电流表的示数如图乙所示，则小灯泡的额定功率为_____W。
25.（4分）如右图是探究电流通过导体时产生热量的多少跟什么因素有关 的实验装置。甲、乙是完全相同的密闭容器，里面密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化，闭合开关前，A、B两U形管内液平。
(1)实验中，乙容器外部的电阻的作用是为了使左右容器内导体
的______不相等；
(2)由于电流产生的热量不易直接测量，因此在实验中是通过观察U形管中液面高度的变化来显示甲、乙容器内空气温度的变化，这里采用的物理研究方法是__________；
(3)通过对比观察，______（选填“甲”或“乙”）容器中导体的电阻产生的热量较多。由此可知，在电阻和通电时间相同时，___________导体产生的热量越多。
五、计算题（共17分）
26.（8分） 如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。当S1、S2断开，S闭合时，电流表的示数为0.45A；当S1断开，S2、S3闭合时，电流表的示数为0.75A。求:
(1)电源电压为多少?
(2)R2的阻值为多少?
(3)S2、S3断开，S1闭合时，加在电阻R1两端的电压为多少?
27. （9分）某家的电热水瓶，有保温和加热两种功能，其简化电路图如图所示，R1、R2为电热丝，通过开关的调节实现保温和加热两种功能的切换。加热功率为1100W，保温功率是200W。[c水＝4.2×103J/（kg·℃）]求：
（1）R2的阻值是多少？
（2）该电热水瓶给水加热时，瓶中1kg的水从23℃升高到100℃，需要吸收多少热量？
（3）不计热量损失，该电热水瓶在上述加热过程中，需要工作多长时间？
答案和评分标准
一、选择题
1.B 2.C 3.D 4.D 5.B 6.B 7.C 8. BCD 9.ACD
二、填空题
10.乙，乙，温度 11.热传递，内，机械 12.电子，正，负 13.并联，串联14. 2:1，1:2 15.4400，120 16.600，10，25 17.720，120。
三、简答题
18.(1)电蚊香器在使用时，电蚊香器和导线串联，I电蚊香器=I导线，通电时间t相同，由于R电蚊香器＞R导线，根据Q=I2 Rt知道，电流产生的热量：Q电蚊香器＞Q导线，所以，会出现导线温度不高，而只有发热体温度高的现象。（2分）
(2)闻到蚊香的气味是蚊香的分子的无规则运动的结果，给电蚊香器通电一段时间后，蚊香的温度升高，分子的无规则运动更剧烈，所以，气味更浓。（2分）
四、作图、实验与探究题
19.（略）评分：每个元件1分。
20.（略）评分：灯和开关1分，插座1分。
21.（1）天平 （2）温度 （3）相同时间两种液体吸收的热量相等 （4）A。评分：每空1分。
22.（1）左，0.5 （2）电压一定，通过导体的电流与电阻成反比 （3）大于，左（4）20 。评分：每空1分。
23. （1）闭合开关前，滑动变阻器连入电路电阻不为最大。（2）2.4，0.3，8
24.（1）（略）（2）A （3）连电路前没断开开关，未使滑动变阻器连入电阻最大。（4）左，0.7。评分：（1）2分，其他每空1分。
25.（1）电流 （2）转换法 （2）甲，电流越大。评分：每空1分。
五、计算题
25.（1）9V （2分）。（2）30Ω （3分）。（3）3.6V（3分）。
26.解：（1）由I=U/R,P=UI得：……………………1分
R1=U2/P加热=（220V）2/1100W=44Ω……1分
R保温= U2/P保温=（220V）2/200W=242Ω……1分
则：R2= R保温—R1=242Ω—44Ω=198Ω………1分
（2）Q吸=cm△t =4.2×103J/（kg·℃）×1kg×（100℃-23℃）=3.234×105J……2分
(3)由W=Q吸，W=Pt得：………………1分
t= Q吸/P=3.234×105J/1100W=294s………………2分
