人教版中考物理一轮复习--专题二　作图题（复习课件）

这是一份人教版中考物理一轮复习--专题二　作图题（复习课件），共21页。PPT课件主要包含了类型1光学作图，类型2力学作图等内容，欢迎下载使用。

· 类型1 光学作图
· 类型2 力学作图
· 类型3 电(磁)学作图
【例1】画出经图示平面镜组(两镜面互相垂直)反射后的反射光线。
【例2】检查视力时，常让受检者观察视力表在平面镜中所成的像。请在图中画出人眼看到视力表上E点的像E′的光路图。

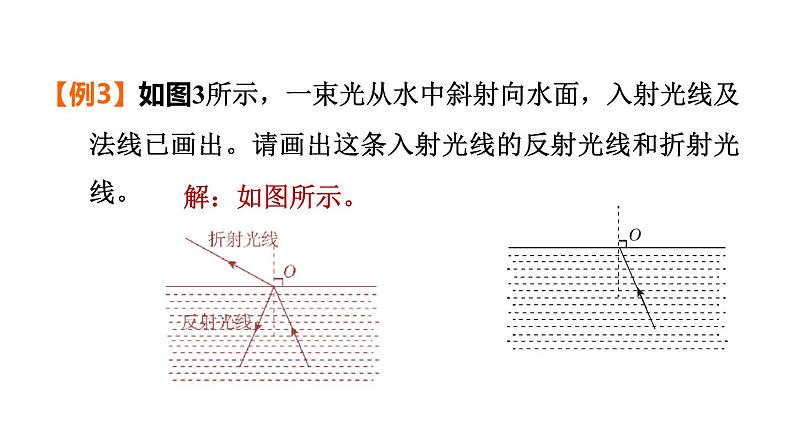

【例3】如图3所示，一束光从水中斜射向水面，入射光线及法线已画出。请画出这条入射光线的反射光线和折射光线。
【例4】【2021烟台】如图所示，某清澈池塘底部有一物体A，站在岸边的小明(假设小明的眼睛在C处)看到物体在B处，请画出小明看到物体A的光路图。
【例5】【2022 三明质检 2分】将图中的光路补充完整。
【例6】如图6所示，请画出从光源S发出的两条光线，经凸透镜折射后的传播方向。
【例7】如图所示，请画出从S点发出的两条光线经过凸透镜后的折射光线，并确定发光点S的像点S′。
【例8】 2022年4月16日，神舟十三号载人飞船返回舱首次采用快速返回模式成功着陆，呈直立状态稳稳落地，请在图中画出返回舱静止在水平地面时的受力示意图。
【例9】【2021漳州质检2分】如图，物块静止在斜面上，请画出物块受到的重力G和物块对斜面压力F的示意图。
【例10】如图10，放在斜面上的水杯中漂浮着一个小球，请在图中画出小球受到的浮力F浮和重力G的示意图。
【例11】如图所示，以O为转动轴的杠杆OA处于静止状态，作出物体受到的重力G示意图以及拉力F的力臂L。
【例12】如图12所示，杠杆在力F1、F2的作用下处于平衡状态，l2是力F2的力臂，画出力F2的示意图。
【例13】一个同学站在地面上，要利用如图13所示的滑轮组提升重物，已知物重为900 N，而绳子最多只能承受400 N的拉力。请你帮他在图中画出符合要求的绳子绕法。
类型3 电(磁)学作图
【例14】如图是常用的插线板电路简化图，开关断开时指示灯不发光，插孔不提供工作电压；开关闭合时指示灯发光，插孔提供工作电压；若指示灯损坏，开关闭合时插孔也能提供工作电压，请在图中画出开关、指示灯、插孔的连接方式。
【例15】在图15中标出磁感线方向，并标出条形磁铁N、S极。
1．【2020福建2分】如图，点光源S位于凸透镜一侧。在图中画出S发出的两条光线通过凸透镜后的折射光线。
