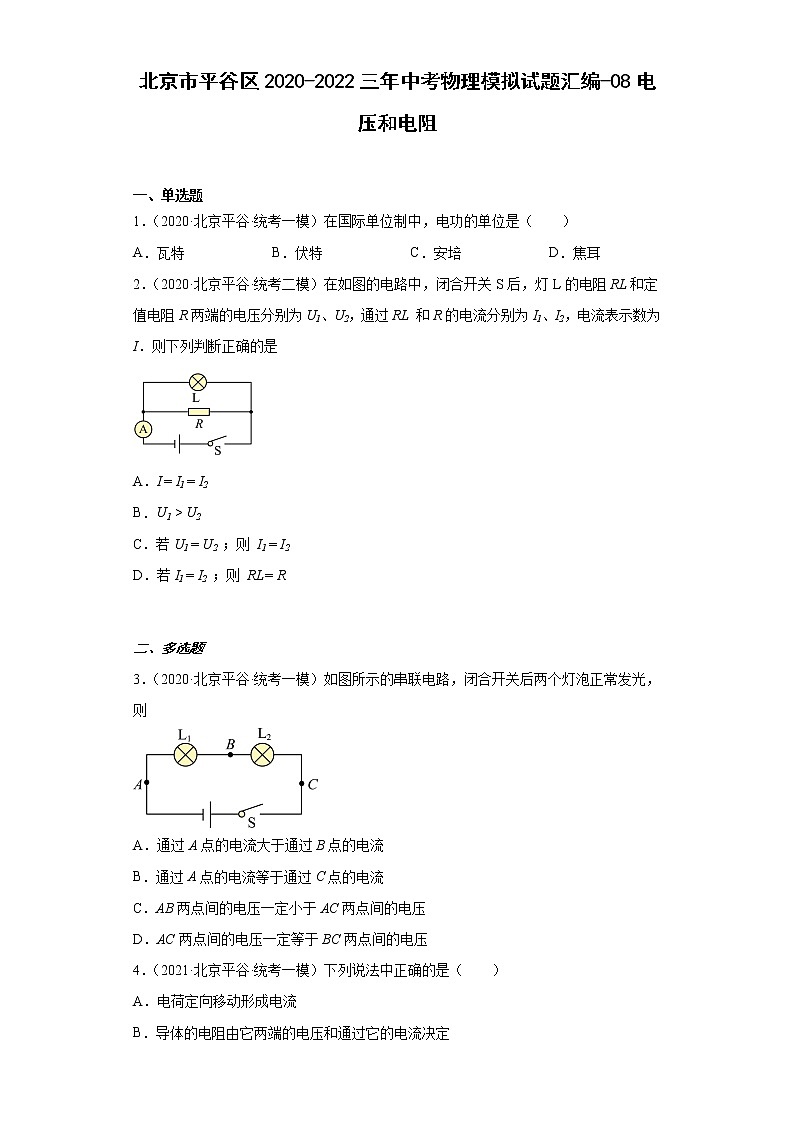

北京市平谷区2020-2022三年中考物理模拟试题汇编-08电压和电阻

这是一份北京市平谷区2020-2022三年中考物理模拟试题汇编-08电压和电阻，共7页。试卷主要包含了单选题，多选题，填空题，计算题，实验题等内容，欢迎下载使用。
一、单选题
1．（2020·北京平谷·统考一模）在国际单位制中，电功的单位是（ ）
A．瓦特B．伏特C．安培D．焦耳
2．（2020·北京平谷·统考二模）在如图的电路中，闭合开关S后，灯L的电阻RL和定值电阻R两端的电压分别为U1、U2，通过RL 和R的电流分别为I1、I2，电流表示数为I．则下列判断正确的是
A．I = I1 = I2
B．U1 > U2
C．若U1 = U2 ；则 I1 = I2
D．若I1 = I2 ；则 RL = R
二、多选题
3．（2020·北京平谷·统考一模）如图所示的串联电路，闭合开关后两个灯泡正常发光，则
A．通过A点的电流大于通过B点的电流
B．通过A点的电流等于通过C点的电流
C．AB两点间的电压一定小于AC两点间的电压
D．AC两点间的电压一定等于BC两点间的电压
4．（2021·北京平谷·统考一模）下列说法中正确的是（ ）
A．电荷定向移动形成电流
B．导体的电阻由它两端的电压和通过它的电流决定
C．闭合电路的一部分导体在磁场中运动时，导体中就会产生感应电流
D．电动机工作时，主要的能量转化是将电能转化为机械能
5．（2022·北京平谷·统考二模）下列说法中正确的是（ ）
A．负电荷定向移动也能形成电流
B．家庭电路中，工作的各用电器的连接方式是并联
C．导体的电阻是由导体的长度、横截面积及电压决定的
D．实际电功率大的用电器消耗的电能一定多
三、填空题

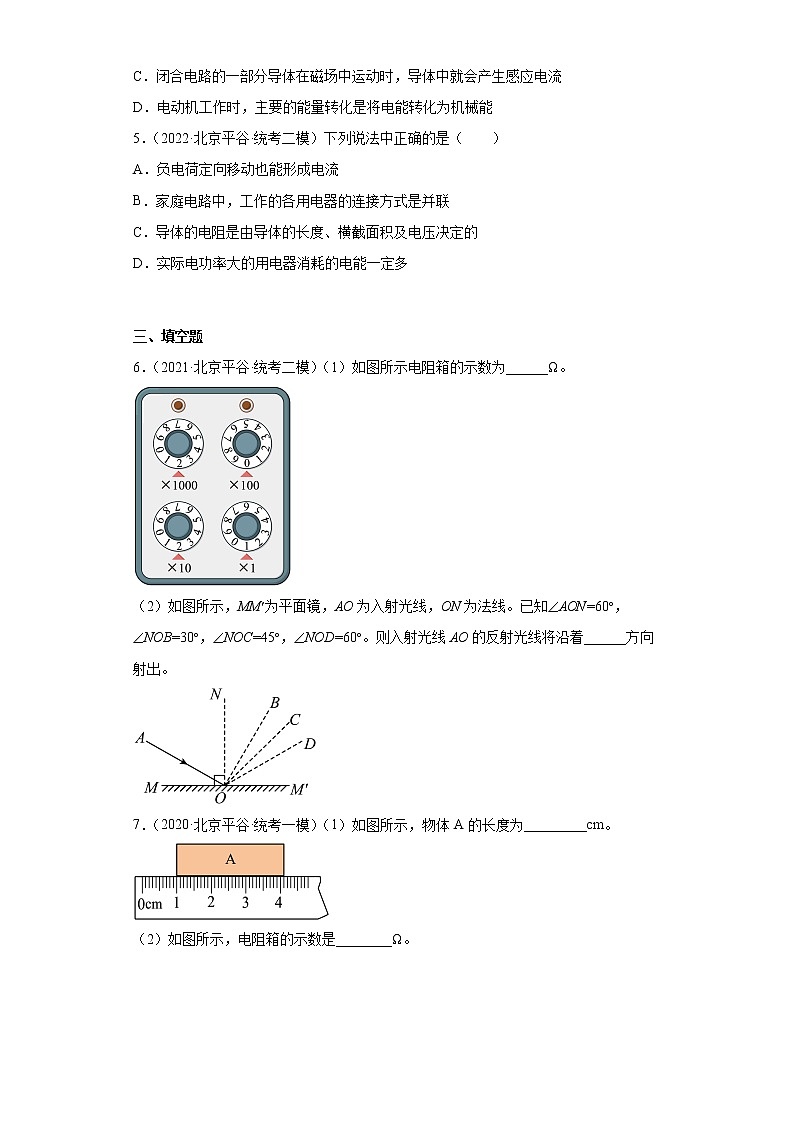

6．（2021·北京平谷·统考二模）（1）如图所示电阻箱的示数为______Ω。
（2）如图所示，MM为平面镜，AO为入射光线，ON为法线。已知AON=60，NOB=30，NOC=45，NOD=60。则入射光线AO的反射光线将沿着______方向射出。
7．（2020·北京平谷·统考一模）（1）如图所示，物体A的长度为_________cm。

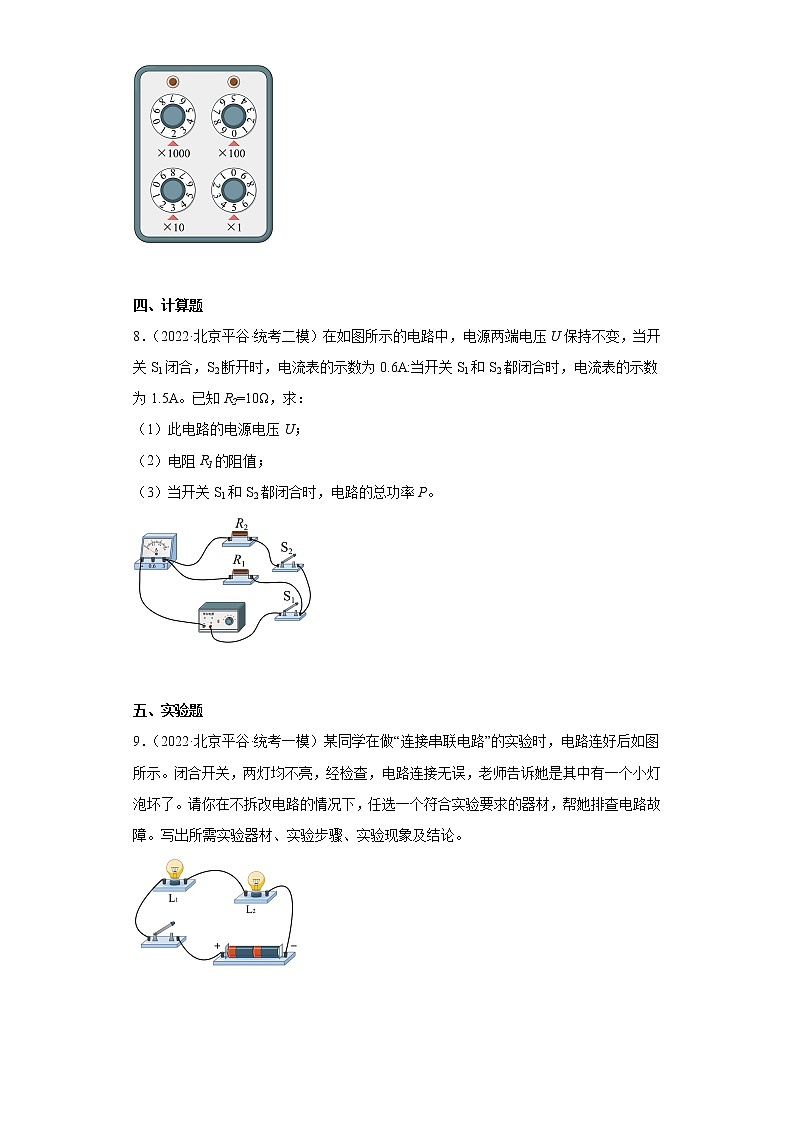

（2）如图所示，电阻箱的示数是________Ω。
四、计算题
8．（2022·北京平谷·统考二模）在如图所示的电路中，电源两端电压U保持不变，当开关S1闭合，S2断开时，电流表的示数为0.6A:当开关S1和S2都闭合时，电流表的示数为1.5A。已知R2=10Ω，求：
（1）此电路的电源电压U；
（2）电阻R1的阻值；
（3）当开关S1和S2都闭合时，电路的总功率P。
五、实验题
9．（2022·北京平谷·统考一模）某同学在做“连接串联电路”的实验时，电路连好后如图所示。闭合开关，两灯均不亮，经检查，电路连接无误，老师告诉她是其中有一个小灯泡坏了。请你在不拆改电路的情况下，任选一个符合实验要求的器材，帮她排查电路故障。写出所需实验器材、实验步骤、实验现象及结论。
参考答案：
1．D
【详解】在国际单位制中，电功率的单位是瓦特；电压的单位是伏特；电流的单位是安培；电功的单位是焦耳。
故选D。
2．D
【详解】闭合开关S后，灯L的电阻RL和定值电阻R并联，所以它们两端的电压分相等，即U1＝U2，故B错误；根据并联电路的电流特点可知：I ＝ I1 + I2，故A错误；根据I＝
可知，如果RL ＝ R通则I1 ＝ I2，故D正确；C错误；故选D．
3．BC
【分析】由电路图可知，两灯泡串联接入电路；在串联电路中，各点电流处处相等；串联电路中的电路元件起到分压的作用，且各电路元件两端的电压之和等于电源电压；
【详解】因串联电路中的电流处处相等，所以用电流表测电路中任意处，电流都是相等的，故A错误B正确；又因为串联电路中的电路元件起到分压的作用，所以AB两点间的电压（灯泡L1两端电压）一定小于AC两点间的电压（L1和L2两端电压或电源电压），故C正确D错误．故选BC．
【点睛】该题考查学生对串联电路的特点的掌握情况，是一道基础题，难度不大．
4．AD
【详解】A．电流是电荷定向移动形成的，故A正确；
B．导体的电阻与导体的材料、长度、横截面积、温度有关，与导体两端的电压和通过它的电流无关。故B错误；
C．闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中才会产生感应电流，故C错误；
D．电动机工作时，消耗电能，主要获得机械能，即主要将电能转化为机械能，故D正确。
故选AD。
5．AB
【详解】A．电荷的定向移动形成电流，正电荷的定向移动和负电荷的定向移动都能形成电流，故A正确；
B．家庭电路中，各用电器独立工作、互不影响，所以各用电器是并联的，故B正确；
C．导体的电阻与电压和电流无关，是导体本身的一种性质，与材料、横截面积和长度有关，故C错误；
D．由W=Pt可知消耗的电能与实际功率和通电时间有关，实际功率大，通电时间小，消耗的电能不一定多，故D错误。
故选AB。
6． 2021 OD
【详解】（1）[1]电阻箱的示数
R=2×1000Ω+0×100Ω+2×10Ω+1×1Ω=2021Ω
（2）[2]根据光的反射定律可知，反射角等于入射角，因为入射角AON=60，所以反射角也等于60°，已知NOD=60，则反射角是∠NOD，所以反射光线将沿OD射出。
7． 3.10 2035
【详解】(1)[1]刻度尺测量物体长度时，记录的数据需包括准确值、估计值，并注明单位。如图所示，测量物体A的长度时，A的一端并未和刻度尺的0刻度线对齐，故其长度为
由于数据最末一位为估计值，所以答案在之间均可。
(2)[2]电阻箱千位档数字为2、百位档数字为0、十位档数字为3、个位档数字为5，故电阻箱的示数是。
8．（1）9V；（2）15Ω；（3）13.5W
【详解】解：（1）由实物图可知，电阻R1和R2并联，电流表在干路中，测干路中电流，S1控制整个电路，S2控制R2，当开关S1闭合，S2断开时，电流表的示数为0.6A，即R1的电流为0.6A，当开关S1和S2都闭合时，电流表的示数为1.5A，此时测R1和R2的总电流，R2的电流为
I2=I-I1=1.5A-0.6A=0.9A
此电路的电源电压为
U=I2R2=0.9A×10Ω=9V
（2）电阻R1的阻值为
（3）当开关S1和S2都闭合时，电路的总功率为
P=UI=9V×1.5A=13.5W
答：（1）此电路的电源电压为9V；
（2）电阻R1的阻值为15Ω；
（3）当开关S1和S2都闭合时，电路的总功率为13.5W。
9．见解析
【详解】实验器材：电压表（导线、小灯泡、电流表）
实验步骤：将电压表并联在灯L1两端
实验现象及结论：若电压表有示数，则L1断路，若电压表无示数，则L2断路。
