2020-2022年上海徐汇区中考物理一模试题-03作图题
展开
这是一份2020-2022年上海徐汇区中考物理一模试题-03作图题,共9页。试卷主要包含了作图题等内容,欢迎下载使用。

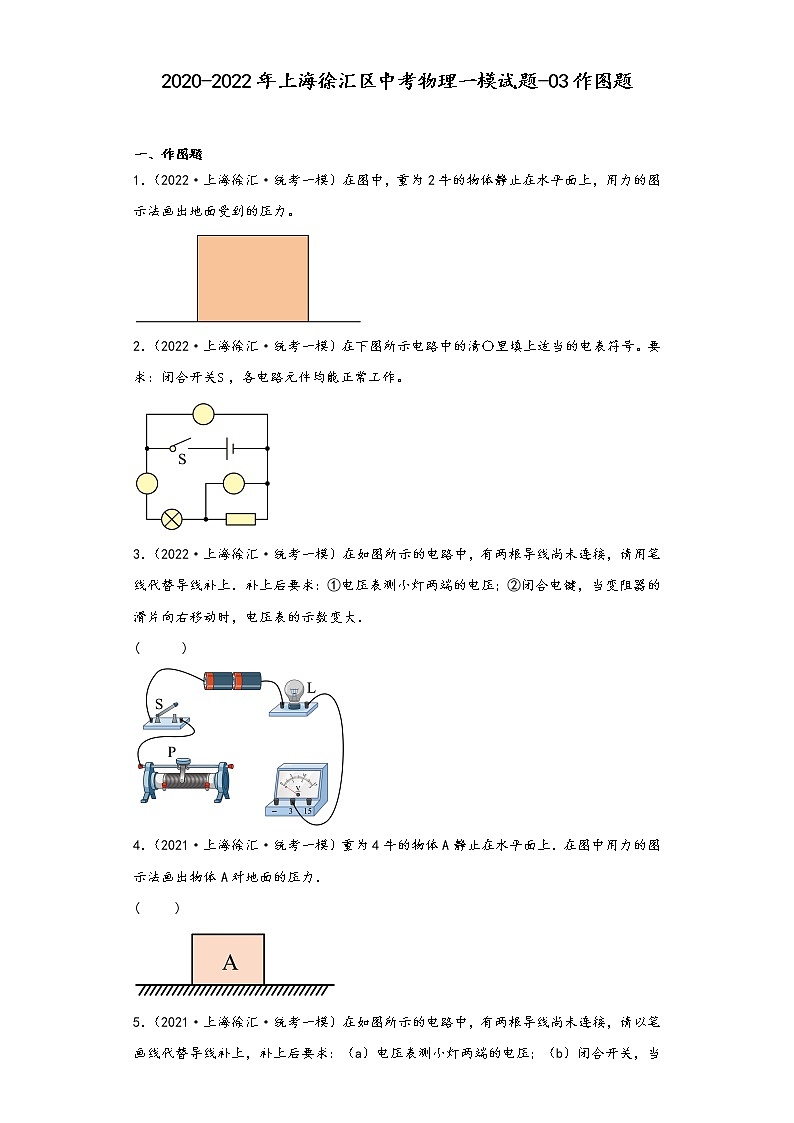

2020-2022年上海徐汇区中考物理一模试题-03作图题 一、作图题1.(2022·上海徐汇·统考一模)在图中,重为2牛的物体静止在水平面上,用力的图示法画出地面受到的压力。2.(2022·上海徐汇·统考一模)在下图所示电路中的清〇里填上适当的电表符号。要求:闭合开关,各电路元件均能正常工作。3.(2022·上海徐汇·统考一模)在如图所示的电路中,有两根导线尚未连接,请用笔线代替导线补上.补上后要求:①电压表测小灯两端的电压;②闭合电键,当变阻器的滑片向右移动时,电压表的示数变大.( )4.(2021·上海徐汇·统考一模)重为4牛的物体A静止在水平面上.在图中用力的图示法画出物体A对地面的压力.( )5.(2021·上海徐汇·统考一模)在如图所示的电路中,有两根导线尚未连接,请以笔画线代替导线补上,补上后要求:(a)电压表测小灯两端的电压;(b)闭合开关,当滑动变阻器的滑片P向左移动时,小灯变亮。6.(2021·上海徐汇·统考一模)在如图中,将电源、电流表、电压表三个元件符号正确填进电路的空缺处。要求开关S闭合后:(a)电流方向如图所示;(b)移动滑动变阻器的滑片P小灯L变暗时,电压表的示数变大。7.(2020·上海徐汇·统考一模)重为2牛的小球悬浮在水中,请在图中用力的图示法画出小球所受的浮力。( )8.(2020·上海徐汇·统考一模)在图中的里填上适当的电表符号,使之成为串联电路图。( )9.(2020·上海徐汇·统考一模)如图所示,请用笔画线代替导线正确连接电路,要求:灯L1和灯L2并联,电流表测量通过灯L1的电流。( )
参考答案:1.【详解】根据题意,静止在水平面上的物体受到重力与支持力是一对平衡力,而支持力与压力属于相互作用力,即压力为压力是物体对水平面的作用力,所以力的作用点水平面上,如图所示2.【详解】将圆圈标上a、b、c便于区分,如下图所示:所有的元件均能正常工作,故c表必然是电压表,因为c若为电流表,定值电阻被短路,与题意中所有元件能够正常工作不符,b在干路上,必然为电流表,那么a是电压表,若a为电流表,将造成电源短路,故a为电压表,故a、c为电压表,b为电流表,故如下图所示:3.【详解】由图知道,灯泡与滑动变阻器串联,又因为当变阻器的滑片向右移动时,电压表的示数变大,说明滑片右移,滑动变阻器接入电路的电阻变小,故将右下接线柱与电压表的正接线柱相连;由于电压表测小灯两端的电压,所以,将电压表的负接线柱与灯泡左接线柱相连,如下图:4.【详解】压力的大小等于重力,为4N,方向垂直于地面向下,作用点在地面上.如图所示:5.【详解】要求电压表测小灯两端的电压,所以电压表要与小灯泡并联,且要求闭合开关,当滑动变阻器的滑片P向左移动时,小灯变亮,即电路中电流变大,可知当滑动变阻器的滑片P向左移动时,滑动变阻器的电阻变小,由图可知,滑动变阻器应该接左端下接线柱,电路图如图所示: 。6.【详解】在电路中,电流方向从电源正极出发回到电源负极,移动滑动变阻器的滑片P小灯L变暗,说明二者串联,电压表的示数变大,说明电压表和变阻器并联。7.【详解】因为重力与浮力是一对平衡力,大小相等,方向相反,作用在同一直线上,由重力的大小和方向可知,浮力的大小为2N,方向竖直向上,作用点在小球重心,设标度为1N,如图所示:8.【详解】要使两灯串联,从电源正极流出的电流应依次流入两个电阻,下边的中应填入电压表,不能有电流通过,中间 有电流通过,故为电流表,上边的 中应填入电压表,不能有电流通过,这样电流就依次经过电阻R1和R2,然后电流回到电源负极,如图所示:9.【详解】开关应是控制所有用电器,灯L1和灯L2并联,电流表选用小量程只与灯L1串联,如图所示:
