一、填空题

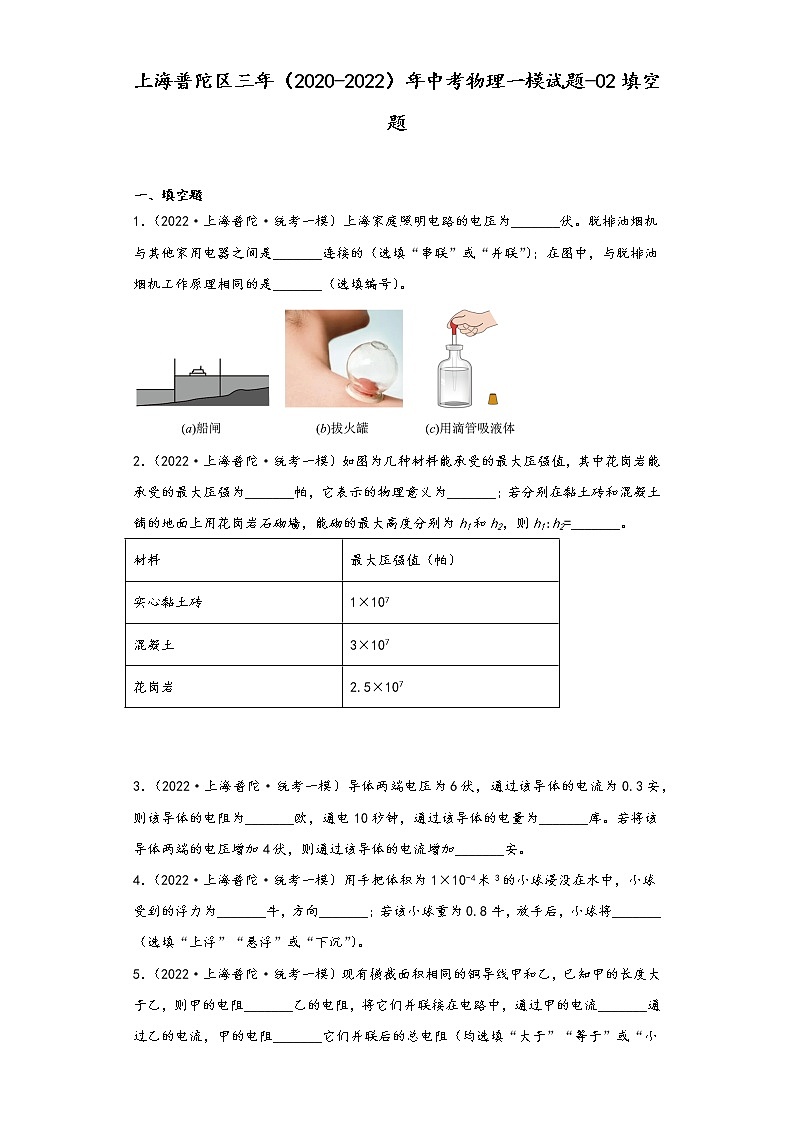

1．（2022·上海普陀·统考一模）上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。

2．（2022·上海普陀·统考一模）如图为几种材料能承受的最大压强值，其中花岗岩能承受的最大压强为_______帕，它表示的物理意义为_______；若分别在黏土砖和混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度分别为h1和h2，则h1:h2=_______。

3．（2022·上海普陀·统考一模）导体两端电压为6伏，通过该导体的电流为0.3安，则该导体的电阻为_______欧，通电10秒钟，通过该导体的电量为_______库。若将该导体两端的电压增加4伏，则通过该导体的电流增加_______安。

4．（2022·上海普陀·统考一模）用手把体积为1×10-4米3的小球浸没在水中，小球受到的浮力为_______牛，方向_______；若该小球重为0.8牛，放手后，小球将_______（选填“上浮”“悬浮”或“下沉”）。

5．（2022·上海普陀·统考一模）现有横截面积相同的铜导线甲和乙，已知甲的长度大于乙，则甲的电阻_______乙的电阻，将它们并联接在电路中，通过甲的电流_______通过乙的电流，甲的电阻_______它们并联后的总电阻（均选填“大于”“等于”或“小于”）。

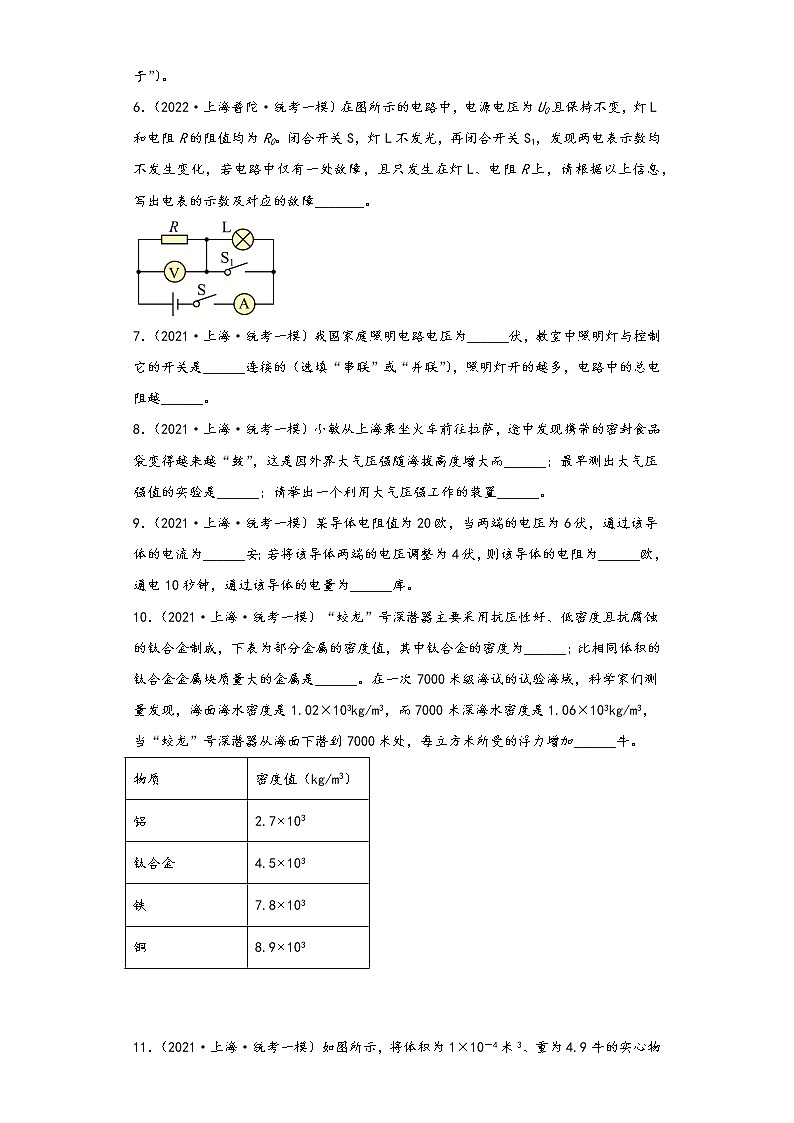

6．（2022·上海普陀·统考一模）在图所示的电路中，电源电压为U0且保持不变，灯L和电阻R的阻值均为R0。闭合开关S，灯L不发光，再闭合开关S1，发现两电表示数均不发生变化，若电路中仅有一处故障，且只发生在灯L、电阻R上，请根据以上信息，写出电表的示数及对应的故障_______。

7．（2021·上海·统考一模）我国家庭照明电路电压为______伏，教室中照明灯与控制它的开关是______连接的（选填“串联”或“并联”），照明灯开的越多，电路中的总电阻越______。

8．（2021·上海·统考一模）小敏从上海乘坐火车前往拉萨，途中发现携带的密封食品袋变得越来越“鼓”，这是因外界大气压强随海拔高度增大而______；最早测出大气压强值的实验是______；请举出一个利用大气压强工作的装置______。

9．（2021·上海·统考一模）某导体电阻值为20欧，当两端的电压为6伏，通过该导体的电流为______安；若将该导体两端的电压调整为4伏，则该导体的电阻为______欧，通电10秒钟，通过该导体的电量为______库。

10．（2021·上海·统考一模）“蛟龙”号深潜器主要采用抗压性好、低密度且抗腐蚀的钛合金制成，下表为部分金属的密度值，其中钛合金的密度为______；比相同体积的钛合金金属块质量大的金属是______。在一次7000米级海试的试验海域，科学家们测量发现，海面海水密度是1.02×103kg/m3，而7000米深海水密度是1.06×103kg/m3，当“蛟龙”号深潜器从海面下潜到7000米处，每立方米所受的浮力增加______牛。

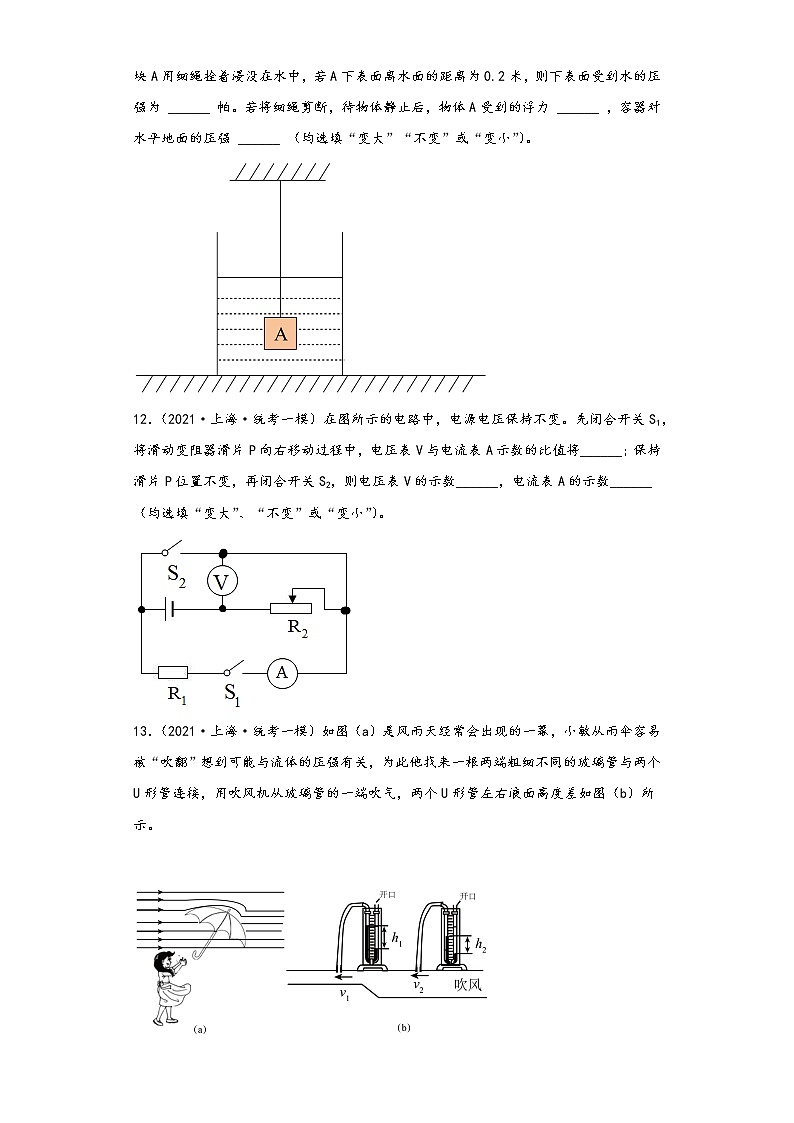

11．（2021·上海·统考一模）如图所示，将体积为1×10－4米3、重为4.9牛的实心物块A用细绳拴着浸没在水中，若A下表面离水面的距离为0.2米，则下表面受到水的压强为 ______ 帕。若将细绳剪断，待物体静止后，物体A受到的浮力 ______ ，容器对水平地面的压强 ______ （均选填“变大”“不变”或“变小”）。

12．（2021·上海·统考一模）在图所示的电路中，电源电压保持不变。先闭合开关S1，将滑动变阻器滑片P向右移动过程中，电压表V与电流表A示数的比值将______；保持滑片P位置不变，再闭合开关S2，则电压表V的示数______，电流表A的示数______（均选填“变大”、“不变”或“变小”）。

13．（2021·上海·统考一模）如图（a）是风雨天经常会出现的一幕，小敏从雨伞容易被“吹翻”想到可能与流体的压强有关，为此他找来一根两端粗细不同的玻璃管与两个U形管连接，用吹风机从玻璃管的一端吹气，两个U形管左右液面高度差如图（b）所示。

①在图（b）中，若气体流经细管和粗管的速度分别用v1和v2表示，则v1______v2（选填“大于”“等于”或“小于”）；根据图（b）所示的实验现象，可得的初步结论是：流体速度小， ______ ；

②下列对雨伞容易被“吹翻”的解释正确的是 ______ 。

A．雨伞上方空气流速等于下方

B．雨伞上方空气流速大于下方

C．雨伞上方空气流速小于下方

14．（2021·上海·统考一模）在学习了密度知识后，小李打算测一测标有“净含量：5L”字样桶装食用油的质量。

(1)取出部分样品后，用______测质量，用______测体积；（均填写器材名称）

(2)若样品质量和体积分别36克、40厘米3，求“5L”食用油的质量m。(    )

15．（2020·上海普陀·统考一模）一节干电池的电压为_____伏；上海家庭中洗衣机和电视机的正常工作电压为___伏，它们之间是___联连接的。

16．（2020·上海普陀·统考一模）如图实验中杯中水不会流出来是因为有____的存在。______实验首先测出了大气压强的值。图中洗手盆下水管利用的是______原理，使得两管中的水面相平。

17．（2020·上海普陀·统考一模）水银的密度为13.6×103kg/m3，读作13.6×103_______，它的含义是_______的水银质量为13.6×103kg；水银是导体，因此水银内存在大量________。

18．（2020·上海普陀·统考一模）体积为1×103m3、密度为0.9×103kg/m3的物块漂浮在水面上，它的质量为____千克，受到的浮力为______牛；向水中加盐后，物块受到的合力将______（选填“变小”、“不变”或“变大”）。

19．（2020·上海普陀·统考一模）某导体两端电压为6伏，电阻为10欧，通过该导体的电流为_____安，10秒内通过该导体横截面的电荷量为_____库；若将该导体两端电压调整为9伏，其电阻为____欧。

20．（2020·上海普陀·统考一模）在图所示的电路中，电源电压保持不变，闭合开关S后，电路正常工作。一段时间后，电流表A的示数变小，电压表V的示数不变，已知故障只发生在电阻R1、R2上。选择一个完好的定值电阻R替换R2，并观察比较两电表替换前、后示数，若_____，则可以判断R1一定断路，理由是_____。

21．（2020·上海普陀·统考一模）在图所示的电路中，电源电压为18V且不变，电阻R1的阻值为20Ω，滑动变阻器R2上标有“50Ω 1A”字样，电压表和电流表表盘如图（a）、（b）所示。闭合开关S，电流表的示数为0.4A。求：

(1)电阻R1的两端电压U1。_____

(2)现有三个定值电阻，分别为A（40Ω）、B（8Ω）、C（3Ω），请从中选择一个来替换电阻R1，并选择合适的电表量程。要求：在移动变阻器滑片P的过程中，不更换电表量程，两电表的指针分别能达到满刻度处，且电路能正常工作。

a. 电压表量应选_____伏量程。

b. 应选用电阻_____（选填字母）代替电 阻R1.。（请说明选择的依据）

c. 满足上述要求时，求变阻器R2连入电路的阻值范围_____。

参考答案：

1．     220     并联     bc##cb

【详解】[1]中国的家庭电路电压规定为220V，工厂电压为380V。

[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。

[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。

2．     2.5×107     每平方米的花岗岩能够承受的最大压力为2.5×107N

【详解】[1]根据表格中的信息可知，花岗岩能承受的最大压强为2.5×107Pa。

[2]其物理意义是每平方米的花岗岩能够承受的最大压力为2.5×107N。

[3]从表格中的信息可知，在黏土砖能够承受的最大压强为1×107Pa，根据

则在黏土砖地面上用花岗岩石砌墙，能砌的最大高度为

混凝土铺的地面上用花岗岩石砌墙，能砌的最大高度为

则能砌的最大高度为之比为

能砌的最大高度为之比为。

3．     20     3     0.2

【详解】[1]该导体的电阻为

[2] 根据可知，通电10秒钟，通过该导体的电量为

[3]若将该导体两端的电压增加4伏，则通过该导体的电流为

通过该导体的电流增加

4．     1     竖直向上     上浮

【详解】[1]由阿基米德原理可得，小球受到的浮力为

[2]在液体中，物体受到的浮力的方向都是竖直向上。

[3]该小球重为0.8牛，则小球浸没在水中时，小球受到的浮力大于小球的重力，所以，放手后，小球将上浮。

5．     大于     小于     大于

【详解】[1]导体的电阻大小与导体的长度、横截面积和材料有关，在横截面积和材料相同时，导体长度越长，导体电阻越大。导线甲和乙的横截面积相同，材料相同，甲的长度大于乙的长度，故甲的电阻大于乙的电阻。

[2]因为导线甲和乙并联接入电路，并联电路两端电压相等，即

根据可知，当电压相同时，电阻越大，通过其的电流越小，故通过甲的电流小于通过乙的电流。

[3]当甲乙并联时，甲两端的电压和乙两端的电压相同，即

根据串联电路中，干路电流等于各支路电流之和可知，干路电流

根据可知，甲乙并联后的总电阻

故甲的电阻大于它们并联后的总电阻。

6．①电压表的示数为U0，电流表的示数为，灯泡L短路；②电压表测量电源电压，电流表的示数为零，电阻R断路

【详解】若灯泡L短路，仅仅只有R1接入，再闭合开关S1，灯泡被短路，只有R1接入，发现两电表示数与断开开关S1相比，没有发生变化，说明是同一个连接状态，此时电压表的示数测量的是电源电压，为U0，电流表的示数为，符合题意。

若灯泡L断路，电流表的示数为零，电压表的示数为零，闭合S1后，电路接通电流不为零，与题意不符，则舍弃；若电阻R短路，则灯泡发光，与题意不符，需要舍弃；若电阻R断路，闭合开关S，电压表的示数为电源电压，电流表的示数为零，再闭合开关S1，电压表测量电源电压，电流表的示数为零，两电表的示数不变，故符合题意。

故综上所述有两种情况：①电压表的示数为U0，电流表的示数为，灯泡L短路；

②电压表测量电源电压，电流表的示数为零，电阻R断路。

7．     220     串联     小

【详解】[1]我国家庭照明电路电压是220V。

[2]教室中照明灯的开关与照明灯连接方式是串联，开关可以控制照明灯的通断，不影响其他用电器的工作。

[3]照明灯在工作时，一个损坏并不影响其它灯的工作，因此照明灯在电路中并联，根据并联电路电阻特点，照明灯开的越多，并联的电阻越多，电路中的总电阻越小。

8．     减小     托里拆利实验     真空吸盘

【详解】[1]大气压随着海拔高度的增大而减小，密封食品袋内压强不变，在内外气压的作用下就会越来越“鼓”。

[2]最早测出大气压强值的实验是托里拆利实验。

[3]利用大气压强工作的装置很多，真空吸盘、吸管、吸尘器等正确均可。

9．     0.3     20     2

【详解】[1]某导体电阻值为20欧，当两端的电压为6伏，通过该导体的电流为

[2]电阻是导体的一种属性，与导体两端的电压和电流无关，与导体的长度、材料、横截面积有关，所以该导体的电阻仍为20Ω。

[3]若将该导体两端的电压调整为4伏，则通过该导体的电流

通电10秒钟，通过该导体的电量为

10．     4.5×103kg/m3     铁、铜     392

【详解】[1]由表中数据可知，钛合金的密度为。

[2]由可知，相同体积的情况下，密度越大的物体质量越大，由表中数据可知，比相同体积的钛合金金属块密度大的是铁和铜，所以比相同体积的钛合金金属块质量大的金属是铁和铜。

[3]深潜器海面处每立方米所受的浮力为

深潜器在7000米深海水每立方米所受的浮力为

当蛟龙号深潜器从海面下潜到7000米处，每立方米所受的浮力增加

11．     1960     0.98N     变大

【详解】[1]根据液体压强公式，物体下表面受到水的压强

p=ρ水gh=1.0×103kg/m3×9.8N/kg×0.2m=1960Pa

[2]假设物体下沉，排开水的体积就是物体的体积，根据阿基米德原理，物体受到的浮力

F浮=ρ水gV排=1.0×103kg/m3×9.8N/kg×1×10－4m3=0.98N

物体所受浮力小于重力4.9N，所以假设正确，物体所受浮力为0.98N。

[3]根据题意可知，物体重力大于浮力，剪断绳子后，容器底所受压力增大，容器对水平面的压力增大，容器底面积不变，所以容器对水平面的压强增大。

12．     变大     变大     变小

【详解】[1]闭合S1电路为R1与R2的串联电路，电压表测R2两端的电压，电流表测干路电流，滑片向右移动过程中滑动变阻器的电阻变大，此时电压表与电流表示数的比值为R2的阻值，所以比值变大。

[2]闭合S2后R1被短路，电压表测电源电压，示数变大。

[3]R1被短路，电流表所在支路无电流通过，所以示数变小。

13．     大于     流体的压强大     B

【详解】①[1]在图（b）中，若气体流经细管和粗管的速度分别用v1和v2表示，因为细管和粗管连接到一块，相同时间内流经的气体量相同，在细管内单位横截面流经的气体量大，则v1大于v2。

[2]根据图（b）所示的实验现象，没有风吹时，左右两管上方的压强相同，都为大气压，开始吹风后，吹风口处压强减小，液体在压强差的作用下形成高度差，由图可知，h1＞h2，即左管压强差大于右管，故可得的初步结论是：流体速度小，压强大。

②[3]伞上方空气流速快，压强小，下方空气流速慢，压强大，压强差给伞一个向上的力，所以雨伞容易被“吹翻”。

故选B。

14．     天平     量筒     4.5千克

【详解】(1)[1]测质量要用天平。

[2]测液体体积要用量筒。

(2)[3]根据样品测得数据，食用油的密度

ρ=

“5L”食用油的质量

m=ρV=0.9×103kg/m3×5×10-3m3=4.5kg

15．     1.5     220     并

【详解】[1]一节干电池的电压为1.5V。

[2]我国家用电器的额定电压是220V，所以上海家庭中洗衣机和电视机的正常工作电压为220V。

[3]家庭电路各用电器之间互不影响，因此是并联的。

16．     大气压     托里拆利     连通器

【详解】[1]杯中的水在自身重力的作用下却没有落下来，杯子周围除了空气外什么也没有，说明空气给了杯中的水一个向上的力，进而证明大气压强的存在。

[2] 1643年6月托里拆利实验实验首先测出了大气压强的值。

[3]反水弯的两端开口底部相连通符合连通器的特点，连通器中装同种液体且静止不流动时各容器的液面总保持相平，这样容器中总有水就把外面的臭气挡在外面。

17．     千克每立方米     每立方米     自由电子

【详解】[1]水银的密度为13.6×103kg/m3，读作13.6×103千克每立方米。

[2]13.6×103 kg/m3，它的含义是每立方米的水银质量是13.6×103千克。

[3]导体之所以容易导电是因为它有大量的自由电荷。水银是金属导体，因此水银内存在大量的自由电子。

18．     0.9     8.82     不变

【详解】[1]物体的质量

m=ρV=0.9×103kg/m3×1×10-3m3=0.9kg

[2]因为物体漂浮在水面上，所以受到水的浮力

F浮=G=mg=0.9kg×9.8N/kg=8.82N

[3]当物块漂浮在水面上时，所受的合力为零，当向水中加盐后，液体的密度会增大，物体仍然漂浮，即所受的合为仍为零。故所受合力会不变。

19．     0.6     6     10

【详解】[1]由题可知，导体中的电流

[2]10s内通过导体横截面的电荷量为

Q=It=0.6A×10s=6C

[3]电阻是导体本身的一种属性，其大小与其两端电压无关，即当电压调整为9V时，其阻值不变仍为10Ω。

20．     电流表示数减小或不变     若电流表示数变大，则R1 断路或R2 断路这两种情况都有可能；若电流表示数变小或不变，则只有R1 断路这一种情况

【详解】[1][2]由电路图知道，两电阻并联，电流表测量干路电流，电压表测量并联电路两端电压；电压表示数不变，说明电源完好且电阻没有被短路；电流表示数变小，说明有支路出现断路，即R1断路或R2断路；

①若R2断路，用某完好的定值电阻R替换R2后，由于有电流通过R和R1，由并联电路的电流特点知道，电流表示数会变大；

②若R1断路，当R＜R2 时，用R替换R2 后，由于电阻减小了，由欧姆定律知道，电路中的电流会变大，即电流表示数变大；

若R1断路，当R＞R2时，用R替换R2 后，由于电阻增大了，由欧姆定律知道，电路中的电流会变小，即电流表示数变小；

若R1断路，当R= R2 时，用R替换R2后，由于电阻不变，所以电流表示数不变；

综上所述，若电流表示数变大，则R1 断路或R2 断路这两种情况都有可能；若电流表示数变小或不变，则只有R1 断路这一种情况。

21．     8V     0~15V     B     22Ω～40Ω

【详解】(1)[1]电阻R1的两端电压

(2)a[2]电源电压是18V，滑动变阻器R2上标有“50Ω  1A”字样，因此滑动变阻器两端最大电压

因此电压表量程应选0~15V。

b[3]电流表要达到满刻度即0.6A，整个电路电阻不超过30Ω，故舍去A（40Ω）；当变阻器两端的电压达到最大值15V时，R0两端的电压最小，为3V，此时若电流最大（0.6A）时，得到R0的最小阻值为5Ω，舍去C（3Ω），所以应选用的电阻是B（8Ω）。

c[4]当电流表满偏时I＇＝0.6A

当电压表满偏时U＇2= 15V根据串联电路电压分配原理

代入数值

得R ＇2 =40Ω，变阻器R2连入电路的阻值范围为22Ω～40Ω。
