上海市徐汇区三年（2020-2022）年中考物理二模试题-02填空题

上海市徐汇区三年（2020-2022）年中考物理二模试题-02填空题

一、填空题

1．（2022·上海徐汇·统考二模）一节新干电池的电压为______伏，它可以把化学能转化为______能；手电筒内小灯与开关是______连接的（选填“并联”或“串联”）。

2．（2022·上海徐汇·统考二模）测量工具通常是依据物理原理制成或工作的：如图（a）所示的体温计是根据液体的______原理制成的；如图（b）所示，U形管压强计是根据______原理制成的；如图（c）所示，液体密度计竖直浮在液体中，其刻度值从上向下逐渐变大，是由于密度计所受重力大小一定，当液体密度越大，依据______原理，其排开的液体体积就越小。

3．（2022·上海徐汇·统考二模）抹香鲸号称鲸中“潜水冠军”，能下潜两千多米的深海，若不考虑海水密度的变化，从图所示位置由海面开始减速下潜至 1000 米过程中，其动能______，惯性______，所受浮力______（选填“变大”“先变大后不变”“不变”“变小”或“先变小后不变”）。

4．（2022·上海徐汇·统考二模）如图所示，分别装有冰和水的塑料袋底部均发生形变，这是因为冰和水都受到竖直方向的______力和塑料袋对它们的支持力作用，所以塑料袋底部受到______力从而产生压强；用手指挤压装有水的塑料袋侧壁，放手后塑料袋恢复原状，这是因为液体具有______，所以对塑料袋侧壁也产生压强。

5．（2022·上海徐汇·统考二模）我国第一艘航空母舰“辽宁号”正常行驶的功率约为 1.5×108 瓦，在一次测试过程中，“辽宁号”以该功率在海面上5分钟内匀速直线行驶了 4500 米，此过程中“辽宁号”的行驶速度为______米/秒，牵引力所做的功为______焦，航空母舰在海水中受到的阻力为______牛。

6．（2022·上海徐汇·统考二模）图为小汇设计的可调亮度小灯电路图，电源电压保持不变。闭合开关S，移动滑动变阻器R的滑片P过程中，小灯L突然熄灭。若电路中只有一处故障，且只发生在小灯L或变阻器R处。现仅有一只完好的小灯L′，没有测量电表。

① 为确定故障，小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则电路中可能存在的故障是______；

② 请写出进一步确定故障的操作方法、观察到的现象及对应的故障。______

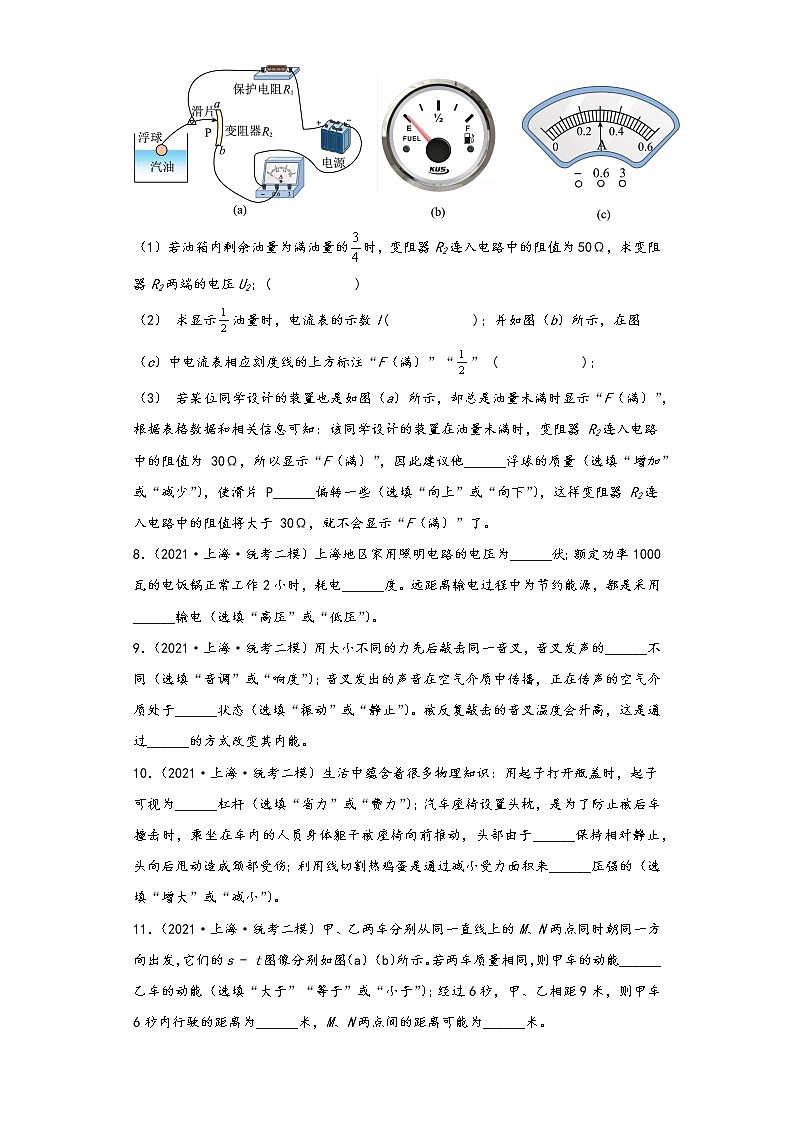

7．（2022·上海徐汇·统考二模）如图（a）所示是某小组同学设计显示汽车油量的装置图，机械部分由杠杆、浮球、油箱构成，电路部分由电源、保护电阻 R1、变阻器 R2、电流表和导线构成。电源电压保持不变，杠杆一端连接浮球，另一端连接变阻器滑片 P，当油箱内油量增多时，浮球上升， 滑片向下偏转。现将油量显示、变阻器 R2连入电路中的阻值、电流表示数记录在表中。

（1）若油箱内剩余油量为满油量的时，变阻器R2连入电路中的阻值为50Ω，求变阻器R2两端的电压U2；(            )

（2） 求显示油量时，电流表的示数I(            )；并如图（b）所示，在图（c）中电流表相应刻度线的上方标注“F（满）”“” (            )；

（3） 若某位同学设计的装置也是如图（a）所示，却总是油量未满时显示“F（满）”，根据表格数据和相关信息可知：该同学设计的装置在油量未满时，变阻器 R2连入电路中的阻值为 30Ω，所以显示“F（满）”，因此建议他______浮球的质量（选填“增加”或“减少”），使滑片 P______偏转一些（选填“向上”或“向下”），这样变阻器 R2连入电路中的阻值将大于 30Ω，就不会显示“F（满）”了。

8．（2021·上海·统考二模）上海地区家用照明电路的电压为______伏；额定功率1000瓦的电饭锅正常工作2小时，耗电______度。远距离输电过程中为节约能源，都是采用______输电（选填“高压”或“低压”）。

9．（2021·上海·统考二模）用大小不同的力先后敲击同一音叉，音叉发声的______不同（选填“音调”或“响度”）；音叉发出的声音在空气介质中传播，正在传声的空气介质处于______状态（选填“振动”或“静止”）。被反复敲击的音叉温度会升高，这是通过______的方式改变其内能。

10．（2021·上海·统考二模）生活中蕴含着很多物理知识：用起子打开瓶盖时，起子可视为______杠杆（选填“省力”或“费力”）；汽车座椅设置头枕，是为了防止被后车撞击时，乘坐在车内的人员身体躯干被座椅向前推动，头部由于______保持相对静止，头向后甩动造成颈部受伤；利用线切割热鸡蛋是通过减小受力面积来______压强的（选填“增大”或“减小”）。

11．（2021·上海·统考二模）甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，它们的s - t图像分别如图（a）（b）所示。若两车质量相同，则甲车的动能______乙车的动能（选填“大于”“等于”或“小于”）；经过6秒，甲、乙相距9米，则甲车6秒内行驶的距离为______米，M、N两点间的距离可能为______米。

12．（2021·上海·统考二模）小佳在科技馆中看到，起电机使人体带电后，人的头发会竖起散开，如图（a）所示。联系已学习的磁场相关知识：（1）磁体对周围小磁针有力的作用，不需要接触，说明磁体周围存在磁场；（2）磁体周围有磁场，能磁化磁体周围的铁粉，使其排列成很多曲线。这些曲线与竖起头发场景类似，他提出“带电体的周围可能存在电场”的猜想并进行了研究。

首先将带正电的物体甲放在绝缘支架上，然后把挂在丝线上带正电的小球先后挂在P1、P2，位置，如图（b）所示，发现小球偏离竖直方向，且偏转角度不同，α大于β。

①由“悬挂在丝线上的带正电小球靠近带电体甲，小球偏离竖直方向”的实验现象可判断出带电体______，说明带电体周围存在电场，小佳的猜想是正确的；

②由图（b）他还得出“带电体甲周围电场的分布是不均匀的，越靠近带电体甲电场越强”的结论。你觉得他的结论正确吗？ ______，理由是______ ；

③如果用正电荷受到的带电体甲的作用力方向来表示“电场”的方向。类比用磁感线描述磁场，用一系列假想线来描述带电体甲周围的“电场”，在图中最为合理的是______（选填“A”“B”“C”或“D”）。

A． B． C． D．

13．（2020·上海徐汇·统考二模）学校照明电路的电压为____伏；电路中同时工作的日光灯越少，电能表示数的变化越___（选填“慢”或“快”）；日光灯之间是______连接的（选填“串联”或“并联”）；电风扇工作时，电能转化为______能。

14．（2020·上海徐汇·统考二模）篮球运动员用力投出篮球，这表明力可以改变物体的______，投出的篮球在空中能继续前进，这是由于篮球具有_______，篮球在上升过程中重力势能________，为了防止运动员在跑动过程中滑倒，运动员选取的运动鞋上有较深的花纹，这是为了增大___________。

15．（2020·上海徐汇·统考二模）物理与生活有着密切联系，赛龙舟时，全体划桨手有节奏地向后划水，龙舟快速前进， 是利用了物体间力的作用是_______的；吸尘器和脱排油烟机是利用_______将灰尘和油烟压入排尘管道的；为了较快减低杯中热豆浆的温度，通常将杯子放到装有冷水的容器中，这实际上是用 ______ 的方式，减少豆浆的 ______ 。

16．（2020·上海徐汇·统考二模）如图所示，用力将绳子的B端向上匀速提起，不考虑滑轮摩擦及重力，当拉力为10牛时，物体A的重力为___牛。若10秒内B端向上移动3米，则拉力做功______焦，功率为_________瓦。在此过程中A物体受到的合力大小为_________。

17．（2020·上海徐汇·统考二模）某导体两端电压为4.5伏，10秒内通过该导体横截面的电荷量为3库，则通过导体的电流为______安，电流所做的功为______焦；若导体两端的电压增大到6伏，导体的电阻为______欧。

参考答案：

1．     1.5     电     串联

【详解】[1][2]根据常识知道，一节新干电池的电压为1.5V；它正常工作时，把化学能转化为电能，并在其内部不断地把正电荷运送到干电池的正极。

 [3]为了正确控制灯泡的亮、灭，手电筒内小灯与控制它的开关应串联连接。

2．     热胀冷缩     连通器     物体漂浮在液体中所受的浮力等于重力

【详解】[1]温度的变化难以直接观察，温度的改变会引起液体的体积的变化，常见的液体温度计是根据液体热胀冷缩的原理制成。

[2]U形管压强计在没有安装橡皮管使用之前，U形管部分上端开口，下端相连，两侧液面静止时是相平的，这个是根据连通器原理制成。

[3]密度计工作时漂浮，浮力等于重力，即是根据物体浮在液体中所受的浮力等于重力的原理工作的，由阿基米德原理可知，当浮力一定，液体密度越大，其排开的液体体积就越小，浸入的深度越小。

3．     变小     不变     先变大后不变

【详解】[1]影响动能大小的因素有物体的质量和速度，抹香鲸由海面开始减速下潜，质量大小不变，速度减小，则动能减小。

[2]物体惯性大小由物体的质量决定，抹香鲸在下潜过程中质量大小不变，故惯性大小不变。

[3]由图可知抹香鲸开始时没有完全浸入海水中，此时抹香鲸排开水的体积小于抹香鲸的体积，随着抹香鲸下潜，排开水的体积逐渐变大，直至抹香鲸完全浸入海水中后排开水的体积不变，等于抹香鲸的体积，由F浮=ρ液gV排可知抹香鲸受到的浮力先变大后不变。

4．     重     压     流动性

【详解】[1]冰和水都受到竖直向下的重力。

[2]塑料袋底部受到压力，从而产生压强，发生形变；

[3]液体具有流动性，所以对塑料袋侧壁也产生压强，当放手后，塑料袋会恢复原样。

5．     15     4.5×1010     1×107

【详解】[1]由知道，此过程中“辽宁号”的行驶速度为

[2]由 知道，此过程牵引力所做的功为

[3]航空母舰在海水中匀速直线行驶，受到的阻力与牵引力是平衡力，大小相等，由知道，受到的阻力

6．     小灯L短路或变阻器R断路     断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L发光，则L短路；若L、L′均发光，则R断路

【详解】[1] 小汇将完好的小灯L′并联接入ab两点间，观察到小灯L′不发光，则可能是ab两点之外的线路出现断路，或者是小灯L′被断路，所以故障是小灯L短路或变阻器R断路。

[2]可将小灯L′与R并联，根据小灯L′的发光情况进一步分析电路故障。具体方案为：断开开关S，将完好的小灯L′并联接入bc两点间，闭合开关，若仅L′发光，则L短路；若L、L′均发光，则R断路。

7．     24V     0.4A          增加     向上

【详解】（1）[1]数记录在表中知，变阻器R2连入电路中的阻值为50Ω，通过的电流为0.48A，根据欧姆定律得，变阻器R2两端的电压

（2）[2][3]由图a知，保护电阻 R1和变阻器 R2串联接入电路，查数据表油箱内空时，电路中电流为0.3A，由由欧姆定律得，电源电压

①

查数据表油箱内满时，电路中电流为0.6A，由欧姆定律得，电源电压当

②

由①②得保护电阻 R1的阻值和电源电压

R1＝50Ω，U＝48V

油箱内剩余油量为满油量的油量时，电路中的总电阻

根据欧姆定律，此时电路中电流

（3）[4][5]由图知该油量的多少是通过电流表示数来反映的。在油量未满时，变阻器 R2连入电路中的阻值为 30Ω，所以显示“F（满）”，即电流偏大，根据欧姆定律，故校正应增加电阻大于30Ω。滑动变阻器的滑片向上移动，根据杠杆的平衡条件，浮球应向下，故增加浮球重力，滑片向上。

8．     220     2     高压

【详解】[1]我国所有地区家庭照明电路电压均为220V。

[2]根据电功计算公式有

W=Pt=2000W×2h=2kW×2h=2kW·h=2度

[3]通过导线输电，产生的损耗主要是电能转化为了内能，根据公式Q=I2Rt可以知道，在导线电阻、通电时间不变的情况下，节约能源的措施应为减小输电电流，根据P=UI可以知道，在输出功率不变的情况下，提高输电电压，可以减小输电电流。所以，远距离输电中，都是采用高压输电方式。

9．     响度     振动     做功

【详解】[1]敲击音叉的力大小不同，音叉振动时的幅度不同，发声体振动的幅度——振幅影响声音的响度。

[2]声是由物体振动的产生的，传声的物体也在振动。

[3]敲击音叉，这是用力做功。音叉的温度升高，说明它的内能增加了。这是通过做功的方式改变物体的内能。

10．     省力     惯性     增大

【详解】[1]瓶盖起子在使用时，动力臂大于阻力臂，是省力杠杆。

[2]当汽车后面突然受到猛烈撞击时，司机和乘客的下半身随车一起快速运动，而上半身由于具有惯性，仍然要保持原来的运动状态，所以头部向后倒，此时，安全头枕就可以有效地预防惯性带来的危害。

[3]用细线可以方便地切割熟鸡蛋，是压力一定时通过减小受力面积来增大压强。

11．     小于     4     1或17

【详解】[1][2]甲乙两车均做匀速直线运动，6s内甲车通过的路程为s甲=4m，乙车通过的路程为s乙=12m，所以甲车的速度小于乙车的速度，若两车质量相同，则甲车的动能小于乙车的动能。

[3]甲、乙两车分别从同一直线上的M、N两点同时朝同一方向出发，经过6s，甲、乙相距9m，若甲车在前，即乙车追甲车，M、N两点间的距离为

sMN=s乙-s甲+9m=12m-4m+9m=17m

若乙车在前，即甲车追乙车，M、N两点间的距离为

sMN=s甲+9m-s乙=4m+9m-12m=1m

所以MN两点的距离可能是17m，也可能是1m。

12．     对周围带电小球有力的作用，不需要接触     正确     同样的带电小球距离带电体甲近时，小球偏离竖直方向的夹角大，说明小球受到的作用力大     B

【详解】①[1]根据题干中“磁体对周围小磁针有力的作用，不需要接触，说明磁体周围存在磁场”类比可知，带电体对小球有力的作用。

②[2][3]在磁场中，小球悬挂在P1比P2处偏转角度大，因此小球在P1受到的电场力更大，所以该处的电场也越强。所以结论是正确的。

③[4]将试探正电荷放在带电体右侧，试探电荷受到的力排斥力水平向右，因此电场方向也水平向右，故电荷右侧电场线应该水平向右。所以最合理的是B选项。

13．     220     慢     并联     机械

【详解】[1]我国家庭电路的电压是220V。

[2]电路中同时工作的日光灯越少，日光灯的总功率越小，电流做功越慢，电能表示数变化越慢。

[3]各日光灯互不影响，可以单独工作，所以日光灯是并联的。

[4]电风扇利用了电动机，电动机工作时主要将电能转化为机械能。

14．     运动状态     惯性     增大     摩擦

【详解】[1]篮球运动员用力投出篮球，篮球由静止变为运动，篮球的运动状态改变，说明力可以改变物体的运动状态。

[2]投出的篮球在空中能继续前进，原因是篮球具有惯性会保持运动。

[3]篮球在上升过程中，质量不变，高度增大，所以重力势能变大。

[4]为了防止运动员在跑动过程中滑倒，运动员选取的运动鞋上有较深的花纹，这是通过增大接触面的粗糙程度来增大摩擦。

15．     相互     大气压     热传递     内能

【详解】[1]向后划水，龙舟快速前进，说明船桨给水力的同时，水也给船桨力，说明物体间力的作用是相互的。

[2]吸尘器和脱排油烟机是利用大气压强将灰尘和油烟压入排尘管道的。

[3] [4]为了较快减低杯中热豆浆的温度，通常将杯子放到装有冷水的容器中，此时水和豆浆之间有温度差，所以发生热传递，使豆浆放出热量内能减小，温度降低。

16．     20     30     3     0

【详解】[1]不计滑轮重和摩擦，因为动滑轮省一半的力，所以物体A的重力是拉力的两倍，因为拉力是10N，所以物体的重力是20N。

[2]拉力做功为

[3]拉力做功的功率为

[4]由题意可知，物体是匀速直线运动，所以物体处于平衡状态，所受的合力为0。

17．     0.3     13.5     15

【详解】[1]通过导体的电流为

[2]电流所做的功为

[3]导体的电阻为

电阻是导体本身的一种性质，和电压无关，所以当电压变为6V时，电阻仍为15Ω。
