北京市门头沟区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题）

这是一份北京市门头沟区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题），共16页。试卷主要包含了单选题，多选题，填空题，实验题，计算题等内容，欢迎下载使用。

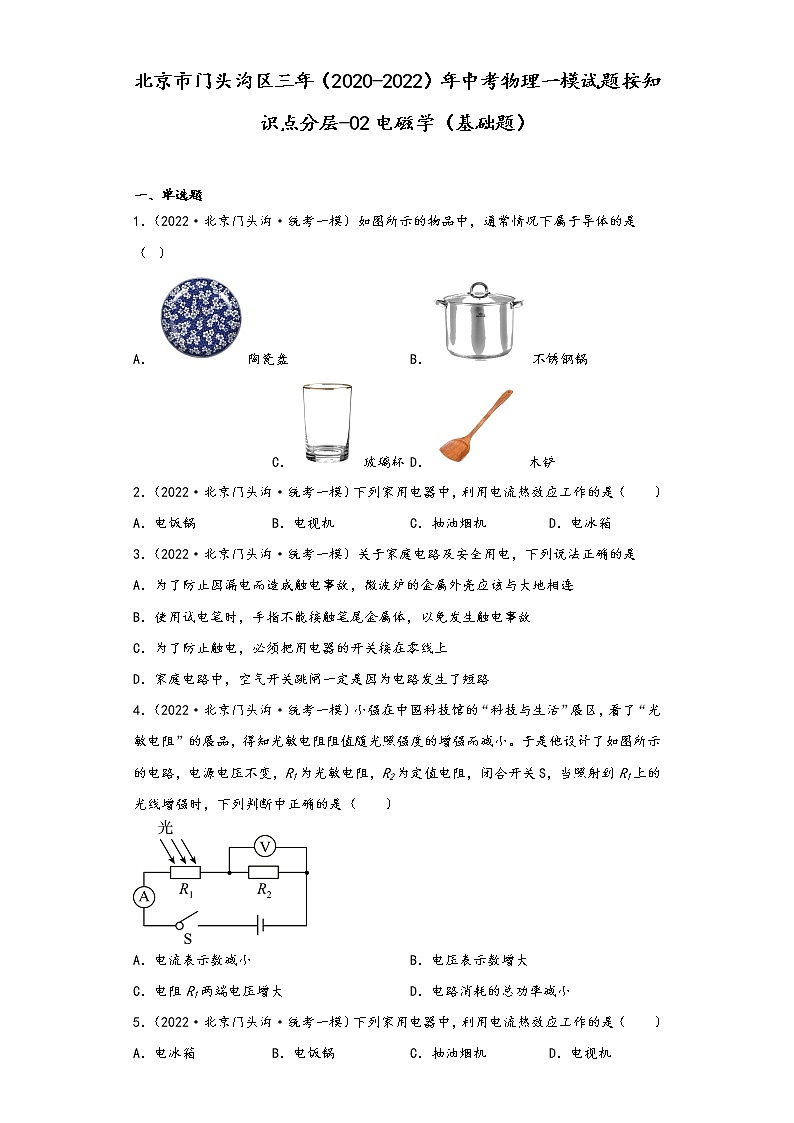

北京市门头沟区三年（2020-2022）年中考物理一模试题按知识点分层-02电磁学（基础题） 一、单选题1．（2022·北京门头沟·统考一模）如图所示的物品中，通常情况下属于导体的是（   ）A．陶瓷盘 B．不锈钢锅 C．玻璃杯 D．木铲2．（2022·北京门头沟·统考一模）下列家用电器中，利用电流热效应工作的是（　　）A．电饭锅 B．电视机 C．抽油烟机 D．电冰箱3．（2022·北京门头沟·统考一模）关于家庭电路及安全用电，下列说法正确的是A．为了防止因漏电而造成触电事故，微波炉的金属外壳应该与大地相连B．使用试电笔时，手指不能接触笔尾金属体，以免发生触电事故C．为了防止触电，必须把用电器的开关接在零线上D．家庭电路中，空气开关跳闸一定是因为电路发生了短路4．（2022·北京门头沟·统考一模）小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品，得知光敏电阻阻值随光照强度的增强而减小。于是他设计了如图所示的电路，电源电压不变，R1为光敏电阻，R2为定值电阻，闭合开关S，当照射到R1上的光线增强时，下列判断中正确的是（　　）A．电流表示数减小 B．电压表示数增大C．电阻R1两端电压增大 D．电路消耗的总功率减小5．（2022·北京门头沟·统考一模）下列家用电器中，利用电流热效应工作的是（　　）A．电冰箱 B．电饭锅 C．抽油烟机 D．电视机6．（2022·北京门头沟·统考一模）小强在中国科技馆的“科技与生活”展区，看了“光敏电阻”的展品．得知光敏电阻随光照强度的增大阻值减小，于是他设计了如图所示的电路，电源电压不变，为光敏电阻，为定值电阻，闭合开关，当照射到上的光线减弱时，下列判断中正确的是（    ）A．电流表示数增大B．电压表示数减小C．电阻两端电压减小D．电路消耗的总功率增大7．（2020·北京门头沟·统考一模）如图所示的物品中，通常情况下属于导体的是（　　）A．陶瓷茶杯B．橡胶棒C．不锈钢水桶D．玻璃杯8．（2020·北京门头沟·统考一模）如图所示的用电器中，利用电流热效应工作的是（　　）A．洗衣机B．电暖气C．家用音响设备D．笔记本电脑9．（2020·北京门头沟·统考一模）关于安全用电，下列做法正确的是（　　）A．在高压线附近的空地上放风筝B．用湿布擦抹正在工作的台灯C．金属外壳的用电器使用时一定要接地D．使用测电笔时手指必须接触笔尖金属体10．（2020·北京门头沟·统考一模）下列说法中正确的是（　　）A．原子是由原子核和核外电子组成B．导体的电阻是由电压和电流决定的C．只有负电荷的定向移动才形成电流D．电路两端只要有电压，电路中就会有电流11．（2020·北京门头沟·统考一模）如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（　　）A．电压表V示数变小，电流表示数变小B．电压表V示数变小，电流表示数变大C．电压表V示数变大，电流表示数变小D．电压表V示数变大，电流表示数变大 二、多选题12．（2022·北京门头沟·统考一模）如图所示的四个实验中，其说法正确的是（　　）A．图甲所示的实验，可以研究条形磁体周围的磁场B．图乙所示的实验，可以说明电流周围存在磁场C．图丙所示的实验，可以研究电动机的工作原理D．图丁所示的实验，可以研究磁场对电流的作用13．（2020·北京门头沟·统考一模）关于电和磁，下列说法中正确的是（　　）A．通电导线周围存在磁场B．利用小磁针可以判断磁体周围空间中某点的磁场方向C．地球周围存在磁场，所以它周围的磁感线是真实存在的D．只要导体在磁场中做切割磁感线运动，就会产生感应电流14．（2020·北京门头沟·统考一模）下列说法中正确的是（　　）A．验电器是利用同种电荷相互排斥的原理工作的B．当温度一定时，长度不等的两条镍铬合金导线，长导线电阻大C．家庭电路中用电器之间属于并联，正常工作时用电器两端的电压相同D．两个电功率不同的用电器，正常工作时电功率大的用电器做功一定多 三、填空题15．（2022·北京门头沟·统考一模）如图所示，电阻箱的示数是 ______Ω。16．（2022·北京门头沟·统考一模）如图所示，电能表的示数是______kW·h。17．（2022·北京门头沟·统考一模）如图所示，电能表的示数是___________kW·h。18．（2020·北京门头沟·统考一模）如图所示电能表的示数为____________ kWh。19．（2020·北京门头沟·统考一模）如图中，通电螺线管的右端是______极选填“N”或“S” 20．（2020·北京门头沟·统考一模）小明用如图所示的电路来探究影响电流产生的热量的因素。两个完全相同的烧瓶中装有质量和初温相同的煤油，阻值不变的电阻丝R1 和R2（R1 <R2）。小明连接好电路，闭合开关并调节滑动变阻器到适当位置后，过一段时间发现甲、乙温度计示数不同。此实验过程，小明探究的问题是“电流产生的热量与_______________是否有关”。 四、实验题21．（2022·北京门头沟·统考一模）在利用“伏安法”测量灯泡电阻值的实验中：（1）闭合开关S前，应把图甲中滑动变阻器的滑片P置于最___________（选填“左”或“右”）端；（2）连好电路，闭合开关S，灯泡L不亮，电压表示数为零。为找出电路故障，将电压表拆下并分别测量如图甲所示AB两点间以及AC两点间和AD两点间电压。发现UAB=UAC=0，UAD>0。基于此现象，可以初步判断是_________发生了断路故障（请写出元器件名称或用两个字母表示具体的导线）；（3）排除故障并检查电路连接正确后，闭合开关S，滑动变阻器的滑片P滑动到某一位置时，电压表的示数如图乙所示，电流表的示数如图丙所示，电压表的示数为_______V，此时灯泡的阻值为________。22．（2022·北京门头沟·统考一模）如图所示，实验桌上有两个完全相同的烧瓶，烧瓶内装有质量相等、初温相同的煤油、完全相同的温度计，烧瓶内还分别装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2，实验桌上还有满足实验要求的电源、滑动变阻器和开关各一个，电流表和停表各一块，导线若干。请你利用上述实验器材证明“电流通过电阻产生的热量跟电阻阻值大小有关”，并写出主要实验步骤，画出实验数据记录表。23．（2020·北京门头沟·统考一模）小刚在做“测量导体电阻”的实验中，连接了如图甲所示的电路图，电源电压是3V。(1)小刚在闭合开关S前，滑动变阻器的滑片P应移至___________端（选填：“左”、“右”）；(2)连接好电路后，闭合开关，调整滑动变阻器滑片的位置，电流表与电压表的示数如图乙所示，电压表示数为_________V，电流表示数为_________A，电阻R的电阻值为__________Ω。24．（2020·北京门头沟·统考一模）小明想利用一块电流表和阻值已知的电阻R0测量电阻Rx的阻值。小明选择了满足实验要求的电源、电流表，并连接了部分实验电路，如图所示。(1)请你添加一根导线帮助小明完成实验电路的连接；(        )(2)当开关S1闭合、S2断开时，电流表的示数为I1；当开关S1、S2都闭合时，电流表的示数为I2。请用I1、I2和R0表示Rx，Rx＝____________。 五、计算题25．（2022·北京门头沟·统考一模）如图所示的电路中，电源两端电压保持不变，电阻丝R1的阻值为10Ω，R2的阻值为20Ω。当开关S闭合时，电压表示数为2V。求：（1）电源两端电压；（2）电阻丝R2消耗的电功率。26．（2020·北京门头沟·统考一模）如图所示的电路，电阻R2的阻值是30Ω，当开关S闭合时，电流表A1的示数是0.6A，电流表A的示数是1.0A，求：（1）电阻R1的阻值；（2）通电30秒钟，电流通过电阻R2所做的电功W2。
参考答案：1．B【详解】物理学中将容易导电的物体称为导体，将不容易导电的物体称为绝缘体，陶瓷、玻璃、木块不容易导电，是绝缘体，不锈钢有自由电子，容易导电，是导体，故ACD不符合题意，B符合题意。故选B。2．A【详解】A．电饭锅主要是把电能转化为内能，是利用电流的热效应工作的，故A符合题意；B．电视机主要是把电能转化为声能和光能，不是利用电流的热效应工作的，故B不符合题意；C．抽油烟机是利用电动机来工作的，将电能转化为机械能，不是利用电流的热效应工作的，故C不符合题意；D．电冰箱利用电动机带动压缩机来工作，将电能主要转化为机械能，故D不符合题意。故选A。3．A【详解】A．由于微波炉有金属外壳，所以应使用三孔插痤，这样防止金属外壳带电而发生触电事故，故A正确；B．使用试电笔时，手指不能碰到笔尖金属体，但要接触笔尾金属体，故B错误；C．家庭电路的开关，一定要接在火线上，这样断开开关时，用电器才不会带电，更安全，故C错误；D．空气开关跳闸是家庭电路中电流过大，可能是发生了短路，也可能是用电器总功率过大，故D错误．4．B【详解】由电路图可知，R1与R2串联，电压表测量R2两端的电压，电流表测量电路中的电流。A．由于光敏电阻阻值随光照强度的增强而减小，所以当照射到R1上的光线增强时，R1的阻值减小，由于串联电路的总电阻等于各电阻之和，所以电路总电阻减小，根据可知，当电源电压不变，电流变大，即电流表示数变大，故A错误；B．由于电流变大，R2不变，根据U=IR可知，R2两端的电压变大，由于电压表测R2两端的电压，所以电压表示数变大，故B正确；C．根据串联正比分压可知，当照射到R1上的光线增强时，R1的阻值减小，分得的电压变小，故C错误；D．电路中的电流变大，根据P=UI可知，当电源电压不变时，电路消耗的总功率变大，故D错误。故选B。5．B【详解】A．电冰箱主要工作部件是压缩机（压缩机实际是一个电动机），正常工作时压缩机将电能转化为机械能和内能，故A不符合题意；B．电饭锅工作时主要把电能转化为内能，用来加热食物，故B符合题意；C．抽油烟机工作时主要把电能转化为电动机的机械能，故C不符合题意；D．电视机工作时主要把电能转化为光能和声能，故D不符合题意。故选B。6．B【详解】如图，R1、R2串联，电压表与R2并联，测量R2两端的电压，电流表测量电路中的电流．A．根据题意，光敏电阻随光照强度的增大阻值减小，所以光线减弱时，R1增大，根据，电流减小，即电流表示数减小，故A错误；B．根据，电流减小，R2阻值不变，所以R2两端的电压减小，即电压表示数减小，故B正确；C．根据串联电路电压等于各串联电阻的电压之和，所以R1两端电压增大，故C错误；D．根据，电压不变，电流减小，则功率减小，故D错误．故选B．7．C【详解】A．陶瓷不容易导电，所以陶瓷茶杯是绝缘体，故A不符合题意；B．橡胶棒的主要材料是橡胶，橡胶棒不容易导电，固橡胶棒是绝缘体，故B不符合题意；C．不锈钢水桶是由多种金属制成，金属是导体，故C符合题意；D．玻璃不容易导电，所以玻璃杯是绝缘体，故D不符合题意。故选C。 8．B【详解】A．洗衣机是利用电动机带动工作的，应用了通电导体在磁场中受力运动的原理,不是利用电流的热效应来工作的，故A不符合题意；B．电暖气是利用了电流的热效应，把电能转化为内能来提高室内温度的，故B符合题意；C．音响设备主要是把电能转化为锥形纸盆机械能，是利用了通电导体在磁场中受力运动的原理，不是利用电流的热效应来工作的，故C不符合题意；D．电脑工作时，将电能转化为光能和声能，不是利用电流的热效应来工作的，故D不符合题意。故选B。 9．C【详解】A．安全用电的原则是不接触低压带电体，不靠近高压带电体，在高压线附近的空地上放风筝不符合安全用电的原则，故A不符合题意；B．湿布是容易导电的，用湿布擦抹正在工作的台灯可能会导致人触电，故B不符合题意；C．为了防止因为外壳漏电而导致人触电，带有金属外壳的用电器要接地，故C符合题意；D．使用测电笔时手指必须接触笔尖金属体会导致人触电，故D不符合题意。故选C。10．A【详解】A．原子是由原子核和核外电子组成，故A正确；B．导体电阻是导体本身的一种性质，和导体两端的电压以及流过导体的电流无关，故B错误；C．电流是电荷定向移动形成的，正负电荷定向移动都会产生电流，故C错误；D．电路中要想产生电流，要有电源提供电压，还要形成闭合回路，故D错误。故选A。11．C【详解】由图可知，电阻R1和滑动变阻器R2串联，电流表测量电路中的电流，电压表测量滑动变阻器R2两端的电压，当滑动变阻器的滑片P向右端滑动时，滑动变阻器连入电路的电阻变大，电路的总电阻变大，由可知通过电路的电流变小，即电流表的示数变小，根据公式，电阻R1阻值不变，电流变小，所以R1电压变小，因为电源电压不变，再根据串联电路电压规律可知变阻器两端的电压变大，即电压表的示数变大。故选C。12．ABD【详解】A．磁体周围始终存在磁场，图甲中借助细铁屑可以显示磁体周围的磁场分布特点，故A正确；B．图乙实验通电导体周围的小磁针发生偏转，说明通电导体周围存在磁场，是电流的磁效应，故B正确；C．图丙中，导体做切割磁感线运动且电路是闭合的，电路中才会产生感应电流，是发电机原理，故C错误；D．图丁中，有电源、磁体和导体，研究通电导体在磁场中受力的作用，故D正确。故选ABD。13．AB【详解】A．根据奥斯特实验，通电导线周围存在磁场，故A正确；B．我们把小磁针静止时北极所指的方向规定为该点的磁场方向，所以利用小磁针可以判断磁体周围空间中某点的磁场方向，故B正确；C．磁感线只是为了描述磁场引入的一种理想化的物理模型，它并不是真实存在的，故C错误；D．只有闭合电路的一部分导体在磁场中做切割磁感线运动时才能产生感应电流，故D错误。故选AB。14．AC【详解】A．验电器的原理是同种电荷互相排斥，故A正确；B．在材料、横截面积和温度相同时，长度越长电阻越大，故B错误；C．家庭电路中各用电器的连接方式是并联，根据并联的电压规律，各用电器两端电压相等，故C正确；D．电流做功的多少除了和电功率有关还和做功所用的时间有关，故D错误。故选AC。15．1610【详解】电阻箱读数时，每个旋钮下面小三角对应的数字乘以下面的倍数就是这个旋钮对应的电阻值，四个阻值加起来就是该电阻箱的示数，由图可知电阻箱的阻值为R=1×1000Ω+6×100Ω+1×10Ω+6×1Ω=1616Ω16．1618.8【详解】电能表的最后一位为小数，单位为kW·h，由图中可知，电能表的示数为1618.8kW·h。17．1618.8【详解】从电能表上可以看出电能表的数字为16188，最后一位是小数，单位是kW·h，故电能表的读数为1618.8kW·h。18．2035.6【详解】由图可知电能表的单位是，最后一位是小数位，所以电能表的读数为2035.6。19．N【详解】电流从螺线管的右端流入，左端流出，根据螺线管的线圈绕向，用右手握住螺线管，让四指指向螺线管中的电流方向，则大拇指所指的那端就是螺线管的N极，即可确定螺线管的右端为N极，左端为S极．20．导体的电阻或电阻【详解】根据“两个完全相同的烧瓶中装有质量和初温相同的煤油”可知其吸热多少，只与温度变化，有关。由图可知，电阻丝市串联的，电流相同，通电时间相同，故产生的热量多少，只与电阻大小有关。故而是探究“电流产生的热量与导体的电阻是否有关”或“电流产生的热量与电阻是否有关”21．     左     CD     2     4【详解】（1）[1]为了保护电路，闭合开关前滑片应该移到最大阻值处，即滑到最左端。（2）[2] 观察到灯泡L不发光，电压表示数为零，有可能是灯泡短路或除灯泡以外的电路部分出现断路造成的，UAD＞0，说明AD以外都是通路，从D点、灯丝、电流表、滑动变阻器到电源的正极是通路，所以是AD之间发生了断路；又根据，UAB=UAC=0，则说明AB、AC中间不可能断路，则说明是CD间断路。（3）[3][4]由图乙可知，电压表的量程为0~3V，示数为2V；由图丙可知，电流表的量程为0~0.6A，示数为05A；电阻R的阻值为22．见解析【详解】（1）要探究“电流通过电阻产生的热量跟电阻阻值大小有关”，需要控制通过电阻的电流和通电时间相同，需要把两电阻丝串联，比较在相同时间内两电阻丝产生的热量，即比较两烧瓶中煤油的温度变化；实验步骤如下：①把电源、开关和装有阻值为10Ω的电阻丝R1和阻值为5Ω的电阻丝R2的烧瓶串联在电路中，注意开关应处于断开状态，把R1、R2的阻值和煤油的初温记录在表格中；②闭合开关，加热一段时间，把两个烧瓶中煤油的末温和煤油温度的变化量记录在表格中；③分析表格中的数据，得出结论。（2）根据以上分析可知，实验中要记录的数据有：电阻丝的阻值、煤油的初温、煤油的末温以及煤油温度的变化量；实验数据记录表如下：电阻丝R/Ω煤油的初温t0/℃煤油的末温t/℃煤油温度的变化量Δt/℃         23．     左     1V     0.2A     5Ω【详解】(1)[1]闭合开关前，为了保护电路应该将滑动变阻器的滑片移动到阻值最大处，即移动到最左端。(2)[2]根据乙图，电压表选择的是0到3V的量程，分度值是0.1V，所以电压表的读数为1V。[3]根据乙图，电流表选择的是0到0.6A的量程，分度值是0.02A，所以电压表的读数为0.2A。[4]电阻R的电阻值为24．          【详解】(1)[1]为了完成实验目的，电阻R0和Rx要并联，开关S2只控制R0，所以连接如下图：(2)[2]根据实验步骤，电源电压为Rx的阻值为25．（1）6V；（2）0.8W【详解】解：（1）由图可知，两个电阻串联，电压表测量R1两端的电压，电流表测量电路中的电流，由串联电路电流的规律和欧姆定律得到通过电路的电流电路中的总电阻R=R1+R2=10Ω+20Ω=30Ω电源两端电压U=IR=0.2A×30Ω=6V（2）电阻丝R2消耗的电功率P2=I2R2=(0.2A)2×20Ω=0.8W答：（1）电源两端电压是6V；（2）电阻丝R2消耗的电功率是0.8W。26．（1）20Ω；（2）144J【详解】解：（1）因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流I2=I−I1=1.0A−0.6A=0.4A因并联电路中各支路两端的电压相等，所以，由I=UR可得，电压的电压U=U2=I2R2=0.4A×30Ω=12V则电阻R1的阻值R1=UI1=12V×0.6A=20Ω（2）通电30秒钟，电流通过电阻R2所做的电功W2=UI2t=12V×0.4A×30s=144J答：（1）电阻R1的阻值为20Ω；（2）通电30秒钟，电流通过电阻R2所做的电功为144J。
