上海市崇明区三年（2020-2022）年高考物理一模试题按知识点分层-03热学、物理实验（基础题）

上海市崇明区三年（2020-2022）年高考物理一模试题按知识点分层-03热学、物理实验（基础题）

一、单选题

1．（2022·上海崇明·统考一模）如图，在上端有活塞的玻璃管底部放置一小块硝化棉，用手快速向下压活塞，可观察到硝化棉被点燃。在此过程中（　　）

A．气体对外界做功，气体内能增加 B．外界对气体做功，气体内能增加

C．气体对外界做功，气体内能减少 D．外界对气体做功，气体内能减少

2．（2020·上海崇明·校考一模）如图，两端开口的弯管，左管插入水银槽中，管内外水银面高度差为h1，右侧管有一段水银柱，两端液面高度差为h2，中间封有一段空气，若（　　）

A．温度升高，则h1增大，h2增大

B．大气压升高，则h1增大，h2增大

C．弯管下移少许距离，则h1增大，h2不变

D．右管中滴入少许水银，则h1不变，h2增大

3．（2020·上海崇明·统考一模）用单分子油膜法测出油酸分子（视为球形）的直径后，若要计算阿伏伽德罗常数，还需要的物理量是（　　）

A．油滴的体积

B．油滴的质量

C．油酸的摩尔体积

D．油酸的摩尔质量

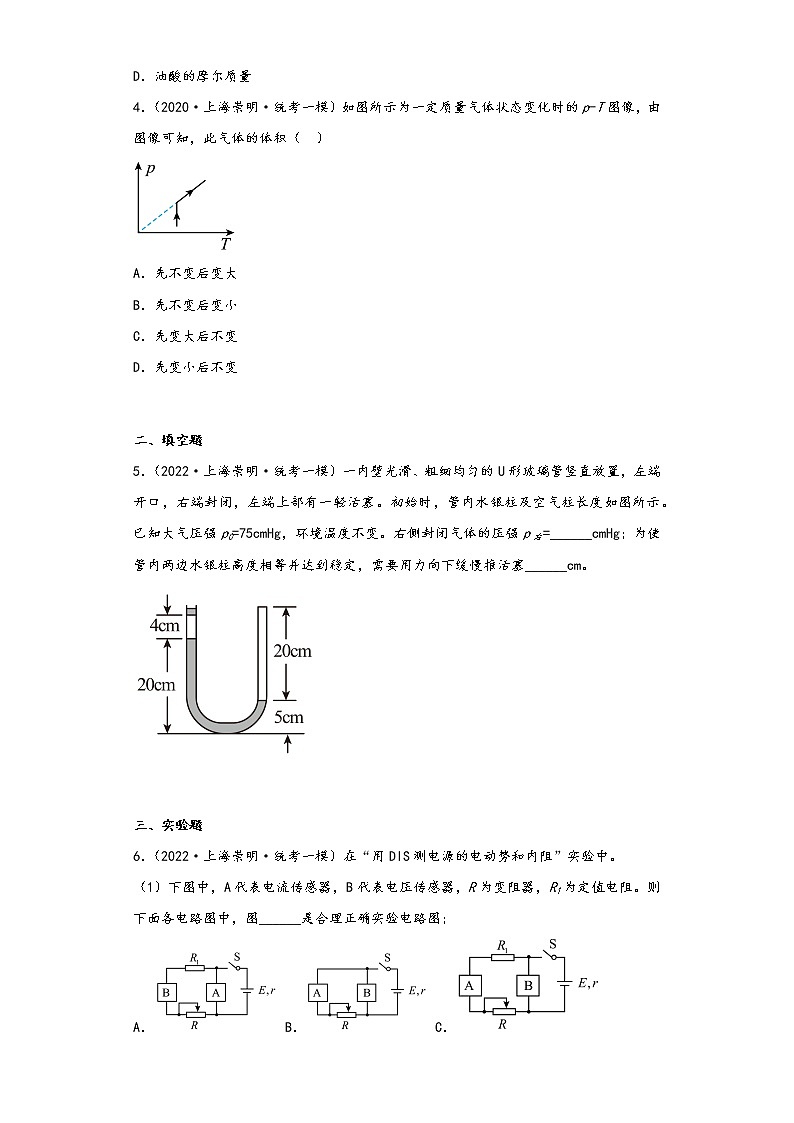

4．（2020·上海崇明·统考一模）如图所示为一定质量气体状态变化时的p-T图像，由图像可知，此气体的体积（    ）

A．先不变后变大

B．先不变后变小

C．先变大后不变

D．先变小后不变

二、填空题

5．（2022·上海崇明·统考一模）一内壁光滑、粗细均匀的U形玻璃管竖直放置，左端开口，右端封闭，左端上部有一轻活塞。初始时，管内水银柱及空气柱长度如图所示。已知大气压强p0=75cmHg，环境温度不变。右侧封闭气体的压强p右=______cmHg；为使管内两边水银柱高度相等并达到稳定，需要用力向下缓慢推活塞______cm。

三、实验题

6．（2022·上海崇明·统考一模）在“用DIS测电源的电动势和内阻”实验中。

（1）下图中，A代表电流传感器，B代表电压传感器，R为变阻器，R1为定值电阻。则下面各电路图中，图______是合理正确实验电路图；

A． B． C． D．

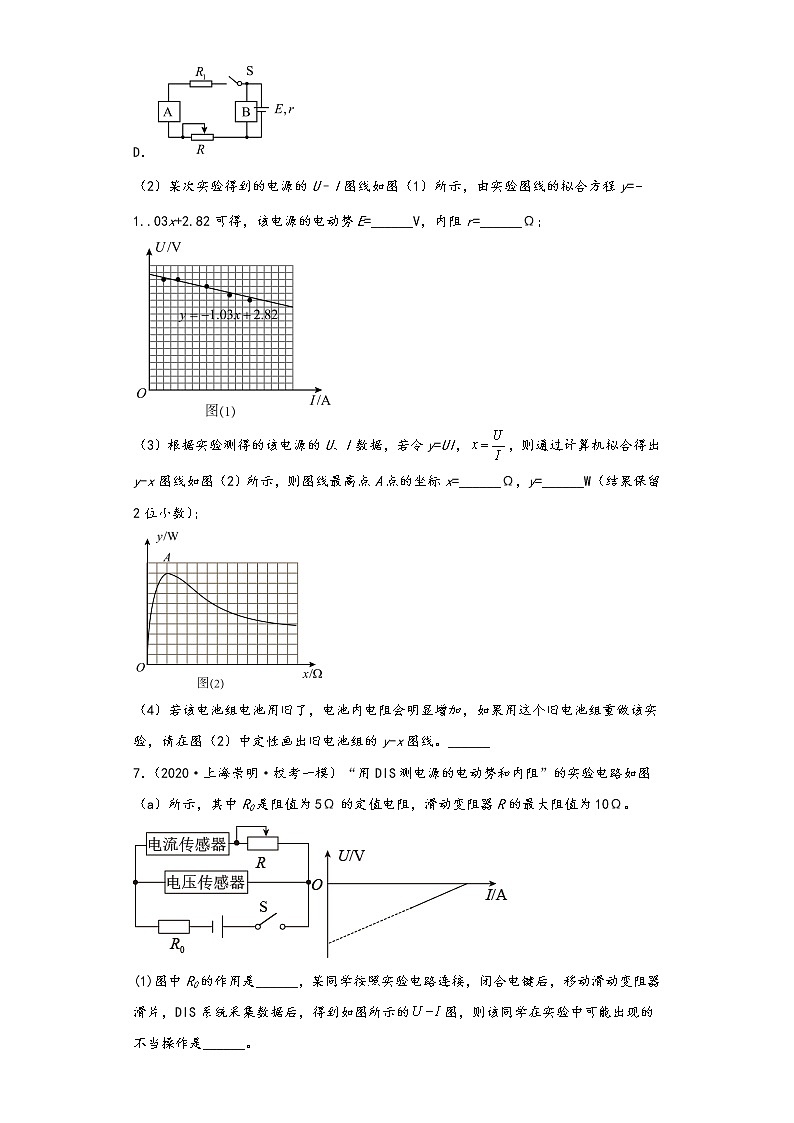

（2）某次实验得到的电源的U–I图线如图（1）所示，由实验图线的拟合方程y=−1..03x+2.82可得，该电源的电动势E=______V，内阻r=______Ω；

（3）根据实验测得的该电源的U、I数据，若令y=UI，，则通过计算机拟合得出y-x图线如图（2）所示，则图线最高点A点的坐标x=______Ω，y=______W（结果保留2位小数）；

（4）若该电池组电池用旧了，电池内电阻会明显增加，如果用这个旧电池组重做该实验，请在图（2）中定性画出旧电池组的y-x图线。______

7．（2020·上海崇明·校考一模）“用DIS测电源的电动势和内阻”的实验电路如图（a）所示，其中R0是阻值为5Ω的定值电阻，滑动变阻器R的最大阻值为10Ω。

(1)图中R0的作用是______，某同学按照实验电路连接，闭合电键后，移动滑动变阻器滑片，DIS系统采集数据后，得到如图所示的图，则该同学在实验中可能出现的不当操作是______。

(2)该同学发现操作不当之处，改正后重新实验，得到如图（c）所示的图，根据图像可知电源电动势为______V，内阻为______Ω。

(3)在滑动变阻器滑片从最左端逐渐向右移动的过程中，R上功率的变化情况是______；电源效率的变化情况是______。

8．（2020·上海崇明·统考一模）“用DIS研究在温度不变时，一定质量气体压强与体积关系”的实验装置如图所示。

（1）保持温度不变，封闭气体的压强p用压强传感器测量，体积V由注射器刻度读出。实验前是否需要对传感器进行调零？________（选填：“是”或“否”）

（2）某次实验中，数据表格内第2次~第8次压强没有点击记录，但其它操作规范。根据表格中第1次和第9次数据，推测出第7次的压强p7，其最接近的值是______________。

A．128.5kPa      B．138.4kPa      C．149.9kPa      D．163.7kPa

（3）若考虑到连接注射器与传感器的软管内气体体积V0不可忽略，则封闭气体的真实体积为_________。从理论上讲图像可能接近下列哪个图？_________

A．   B． C． D．

参考答案：

1．B

【详解】用手快速向下压活塞，气体体积减小，则外界对气体做功，气体内能增加。

故选B。

2．A

【详解】A．当温度升高时，由可知，封闭气体的压强增大，体积也增大，h1和h2同时增大，A正确；

B．平衡后管中封闭气体的压强

p=p0+ρgh1=p0+ρgh2

则得

h1=h2

若大气压升高时，封闭气体的压强增大，由玻意耳定律pV=C得知，封闭气体的体积减小，水银柱将移动，使h1和h2同时减小，二者一直相等，B错误；

C．若把弯管下移少许距离，封闭气体的体积减小，压强增大，水银柱将移动，h1和h2同时增加，C错误；

D．若右管中滴入少许水银，封闭气体的体积减小，压强增大，水银柱将移动，h1和h2同时增加，D错误。

故选A。

3．C

【详解】设一个油酸分子的体积为V1，则：，根据可知，要测定阿伏加德罗常数，还需要知道油滴的摩尔体积，故C正确，ABD错误．

4．D

【详解】从图中可以看出，气体先经历了等温变化，根据波意尔定律可知：，而气体等温升压，体积变小；根据理想气体状态方程：可知：，后一段是过原点直线，所以是等体积变化，所以气体体积先减小后不变，ABC错误D正确

5．     90     9.417

【详解】[1]

[2]两边水银柱一样高，则左边下降右边上升各7.5cm。所以右边被封气体高度变为12.5cm，对右边气体，由玻意耳定律：

此时左侧气体压强也为p2。

对于左侧气体，由玻意耳定律：

所以活塞下降距离为：

6．     B     2.82     1.03     1.03     1.93

【详解】（1）[1]该实验原理为闭合电路的欧姆定律，需要测量电源的路端电压和干路电流，电路应为B；

（2）[2][3]根据闭合电路的欧姆定律可得

E= 2.82V，r=1.03Ω

（3）[4]由题意可知，y=UI＝P出，

功率为

当R=r时，P出 最大

故图线最高点A点的坐标x=R=r=1.03Ω。

[5]W。

（4）[6]若电池用旧了，电动势变小，内阻变大，旧电池组的y-x图线将变为

7．     保护电源     电压传感器正负极接反     2.9     2     先增大后减小     减小

【详解】(1)[1]图中R0的作用是保护电源；

[2]根据得到的图可知，电压出现了负值，可知该同学在实验中可能把电压传感器正负极接反了。

(2)[3][4]根据图像可知电源电动势为2.9V，内阻为

(3)[5][6]将R0等效为电源的内阻，则电源等效内阻为7Ω，则在滑动变阻器滑片从最左端逐渐向右移动的过程中，电阻R阻值从10Ω逐渐减小到0，则R上功率的变化情况是先增大后减小；电源效率

则随着R外的减小，电源的效率减小。

8．     否     C     V+V0     D

【详解】（1）[1]实验前不需要对传感器进行调零，因为传感器不调零，图线仍然是一条直线；

（2）[2]根据表格，压强和体积的乘积保持不变，第7次的压强p7为

故选C。

（3）[3]若考虑到连接注射器与传感器的软管内气体体积V0不可忽略，则封闭气体的真实体积为V+V0；

[4]根据玻意耳定律得

解得

当V＇趋向于零时

即该双曲线的渐近线方程为

D正确，ABC错误。

故选D。
