高考物理考点一遍过 考点44 实验：练习使用多用电表

这是一份高考物理考点一遍过 考点44 实验：练习使用多用电表，共28页。试卷主要包含了听要结合写和思考等内容，欢迎下载使用。

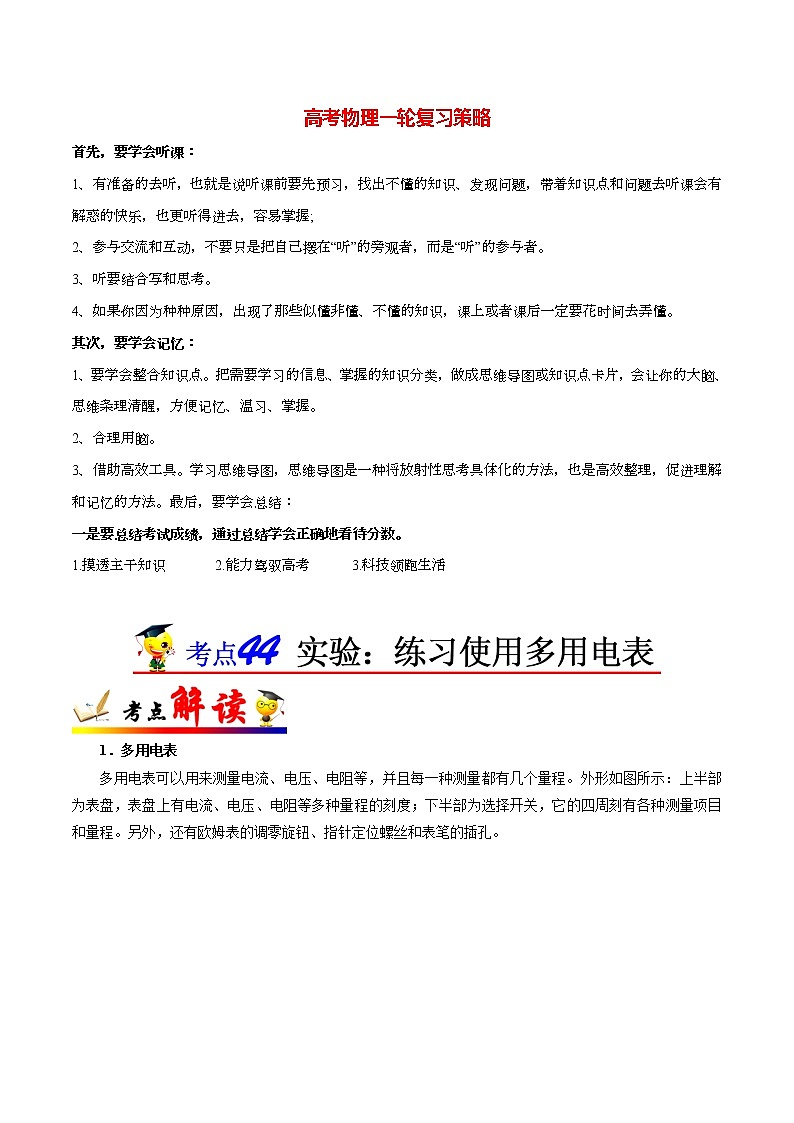

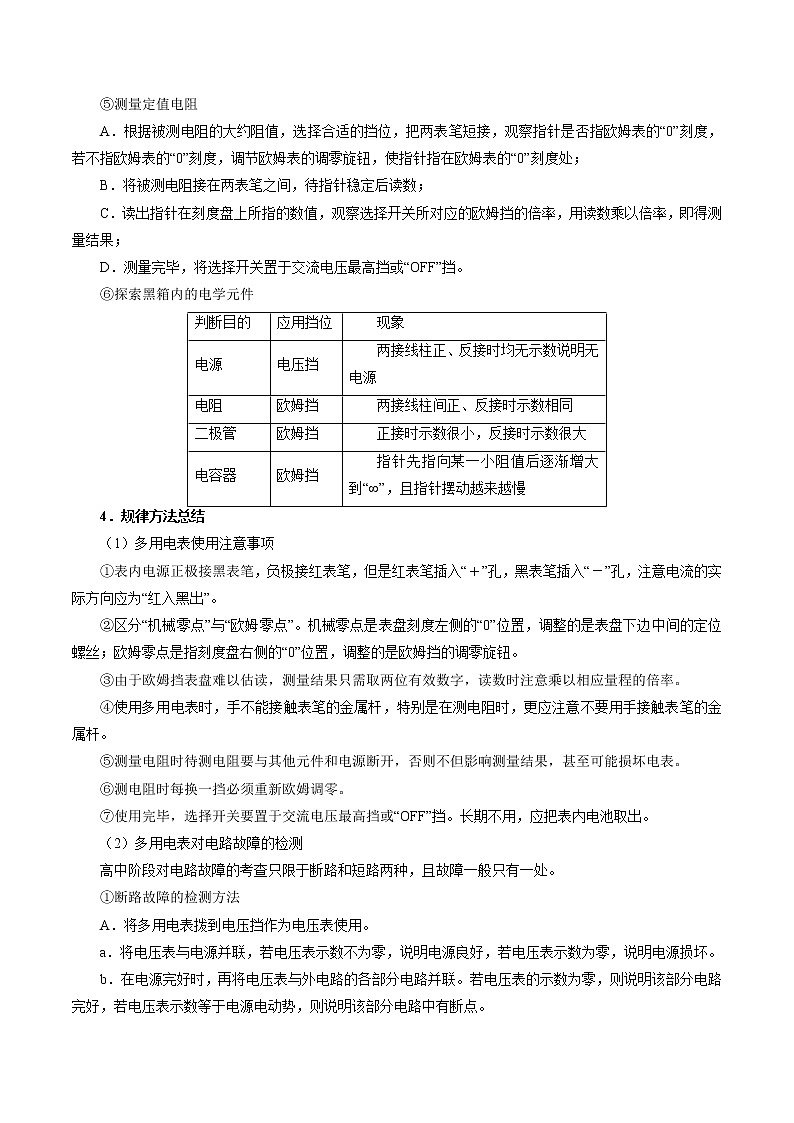

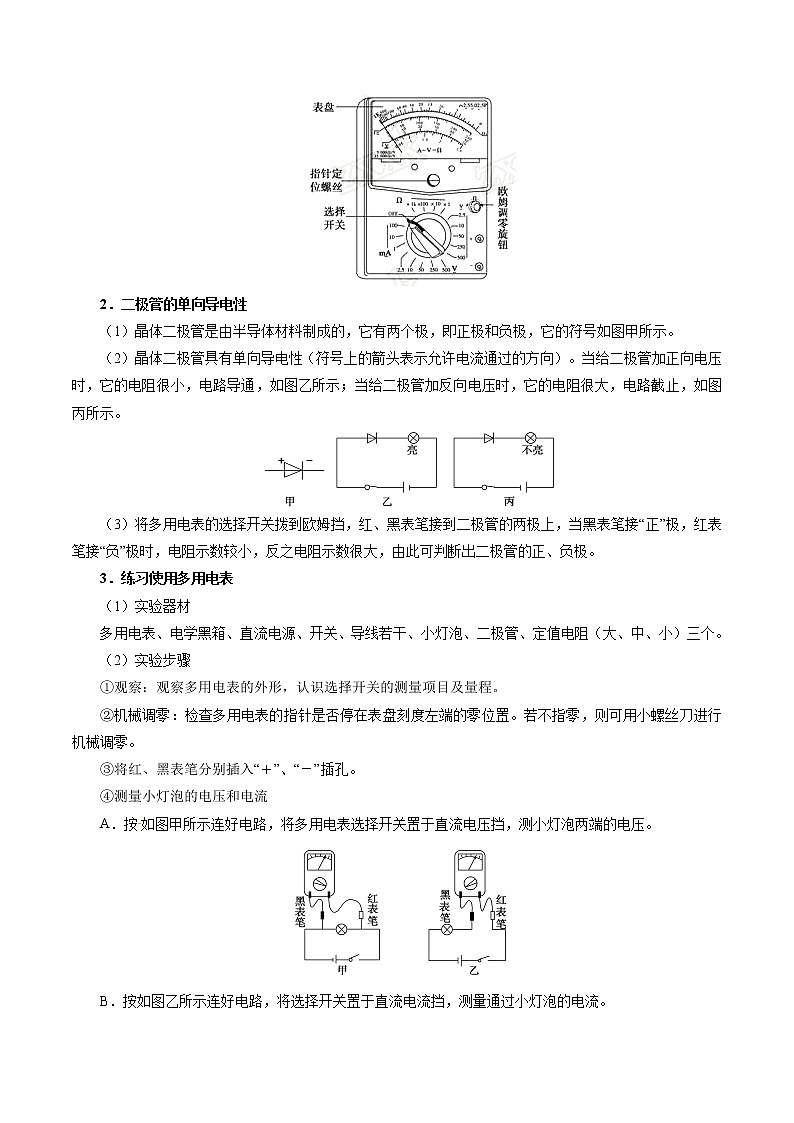

高考物理一轮复习策略首先，要学会听课：1、有准备的去听，也就是说听课前要先预习，找出不懂的知识、发现问题，带着知识点和问题去听课会有解惑的快乐，也更听得进去，容易掌握;2、参与交流和互动，不要只是把自己摆在“听”的旁观者，而是“听”的参与者。3、听要结合写和思考。4、如果你因为种种原因，出现了那些似懂非懂、不懂的知识，课上或者课后一定要花时间去弄懂。其次，要学会记忆：1、要学会整合知识点。把需要学习的信息、掌握的知识分类，做成思维导图或知识点卡片，会让你的大脑、思维条理清醒，方便记忆、温习、掌握。2、合理用脑。3、借助高效工具。学习思维导图，思维导图是一种将放射性思考具体化的方法，也是高效整理，促进理解和记忆的方法。最后，要学会总结：一是要总结考试成绩，通过总结学会正确地看待分数。1.摸透主干知识       2.能力驾驭高考      3.科技领跑生活 1．多用电表多用电表可以用来测量电流、电压、电阻等，并且每一种测量都有几个量程。外形如图所示：上半部为表盘，表盘上有电流、电压、电阻等多种量程的刻度；下半部为选择开关，它的四周刻有各种测量项目和量程。另外，还有欧姆表的调零旋钮、指针定位螺丝和表笔的插孔。2．二极管的单向导电性（1）晶体二极管是由半导体材料制成的，它有两个极，即正极和负极，它的符号如图甲所示。（2）晶体二极管具有单向导电性（符号上的箭头表示允许电流通过的方向）。当给二极管加正向电压时，它的电阻很小，电路导通，如图乙所示；当给二极管加反向电压时，它的电阻很大，电路截止，如图丙所示。（3）将多用电表的选择开关拨到欧姆挡，红、黑表笔接到二极管的两极上，当黑表笔接“正”极，红表笔接“负”极时，电阻示数较小，反之电阻示数很大，由此可判断出二极管的正、负极。3．练习使用多用电表（1）实验器材多用电表、电学黑箱、直流电源、开关、导线若干、小灯泡、二极管、定值电阻（大、中、小）三个。（2）实验步骤①观察：观察多用电表的外形，认识选择开关的测量项目及量程。②机械调零：检查多用电表的指针是否停在表盘刻度左端的零位置。若不指零，则可用小螺丝刀进行机械调零。③将红、黑表笔分别插入“＋”、“－”插孔。④测量小灯泡的电压和电流A．按如图甲所示连好电路，将多用电表选择开关置于直流电压挡，测小灯泡两端的电压。B．按如图乙所示连好电路，将选择开关置于直流电流挡，测量通过小灯泡的电流。⑤测量定值电阻A．根据被测电阻的大约阻值，选择合适的挡位，把两表笔短接，观察指针是否指欧姆表的“0”刻度，若不指欧姆表的“0”刻度，调节欧姆表的调零旋钮，使指针指在欧姆表的“0”刻度处；B．将被测电阻接在两表笔之间，待指针稳定后读数；C．读出指针在刻度盘上所指的数值，观察选择开关所对应的欧姆挡的倍率，用读数乘以倍率，即得测量结果；D．测量完毕，将选择开关置于交流电压最高挡或“OFF”挡。⑥探索黑箱内的电学元件判断目的应用挡位现象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱间正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指向某一小阻值后逐渐增大到“∞”，且指针摆动越来越慢4．规律方法总结（1）多用电表使用注意事项①表内电源正极接黑表笔，负极接红表笔，但是红表笔插入“＋”孔，黑表笔插入“－”孔，注意电流的实际方向应为“红入黑出”。②区分“机械零点”与“欧姆零点”。机械零点是表盘刻度左侧的“0”位置，调整的是表盘下边中间的定位螺丝；欧姆零点是指刻度盘右侧的“0”位置，调整的是欧姆挡的调零旋钮。③由于欧姆挡表盘难以估读，测量结果只需取两位有效数字，读数时注意乘以相应量程的倍率。④使用多用电表时，手不能接触表笔的金属杆，特别是在测电阻时，更应注意不要用手接触表笔的金属杆。⑤测量电阻时待测电阻要与其他元件和电源断开，否则不但影响测量结果，甚至可能损坏电表。⑥测电阻时每换一挡必须重新欧姆调零。⑦使用完毕，选择开关要置于交流电压最高挡或“OFF”挡。长期不用，应把表内电池取出。（2）多用电表对电路故障的检测高中阶段对电路故障的考查只限于断路和短路两种，且故障一般只有一处。①断路故障的检测方法[来源:学科网]A．将多用电表拨到电压挡作为电压表使用。a．将电压表与电源并联，若电压表示数不为零，说明电源良好，若电压表示数为零，说明电源损坏。b．在电源完好时，再将电压表与外电路的各部分电路并联。若电压表的示数为零，则说明该部分电路完好，若电压表示数等于电源电动势，则说明该部分电路中有断点。B．将电流表串联在电路中，若电流表的示数为零，则说明与电流表串联的部分电路断路。C．用欧姆挡检测将各元件与电源断开，然后接到红黑表笔间，若有阻值（或有电流）说明元件完好，若电阻无穷大（或无电流）说明此元件断路。不能用欧姆表检测电源的情况。②短路故障的检测方法A．将电压表与电源并联，若电压表示数为零，说明电源被短路；若电压表示数不为零，则外电路的部分电路不被短路或不完全被短路。B．用电流表检测，串联在电路中的电流表若示数不为零，故障应是短路。5．欧姆表刻度盘特点及多用电表读数技巧（1）欧姆表刻度盘不同于电压、电流刻度盘①左∞右0：电阻无限大与电流、电压零刻度重合，电阻零与电流、电压最大刻度重合。②刻度不均匀：左密右疏。③欧姆挡是倍率挡，即读出的示数应再乘以该挡的倍率。电流、电压挡是量程范围挡。在不知道待测电阻的估计值时，应先从小倍率开始，熟记“小倍率小角度偏，大倍率大角度偏”（因为欧姆挡的刻度盘上越靠左读数越大，且测量前指针指在左侧“∞”处）。（2）欧姆表的读数①为了减小读数误差，指针应指在表盘到的部分，即中央刻度附近。②除非指针所在刻度盘处每个小格表示1 Ω时，要估读到下一位，其余情况都不用估读。③电阻值等于指针示数与所选倍率的乘积。（3）测电压、电流时的读数，要注意其量程，根据量程确定精确度，精确度是1、0.1、0.01时要估读到下一位，精确度是2、0.02、5、0.5时，不用估读到下一位。（4）多用电表使用的“七大注意”①使用前要机械调零。②两表笔在使用时，电流总是“红入黑出”。③选择开关的功能区域，要分清是测电压、电流、电阻，还要分清是交流还是直流。④电压、电流挡为量程范围挡，欧姆挡为倍率挡。⑤刻度线有三条：上为电阻专用，中间为电压、交流、直流共用，下为交流2.5 V专用。⑥测电阻时：A．待测电阻与电路、电源一定要断开；B．两手一定不要同时接触两笔金属杆；C．指针指中值附近较准，否则换挡；D．每换一挡必须重新欧姆调零；E．读出示数要乘以倍率。⑦使用完毕，选择开关要置于“OFF”挡或交流电压最高挡，长期不用应取出电池。（5）探索黑箱内的电学元件探究项目应用挡位现　象电源电压挡两接线柱正、反接时均无示数说明无电源电阻欧姆挡两接线柱正、反接时示数相同二极管欧姆挡正接时示数很小，反接时示数很大电容器欧姆挡指针先指向某一小阻值，后逐渐增大到“∞”，且指针摆动越来越慢电感线圈欧姆挡示数由“∞”逐渐减小到某一较小固定示数[来源:学科网ZXXK]某物理兴趣小组在练习使用多用电表的实验中，设计如图（a）所示的电路。回答下列问题：[来源:学*科*网]（1）将多用电表挡位调到电阻“×1k”挡，欧姆调零后将图（a）中多用电表的黑表笔和________（选填“1”或“2”）端相连，红表笔连接另一端。（2）将滑动变阻器的滑片调到适当位置，使多用电表的示数如图（b）所示，这时电压表的示数如图（c）所示。多用电表和电压表的读数分别为________kΩ和________V。（3）调节滑动变阻器的滑片，使其接入电路的阻值为零。此时多用电表和电压表的读数分别为R1和U1，可知电压表的内阻RV=__________。（4）设此多用电表表内电池的电动势为E，电阻“×1k”挡的内部电路总电阻为R，则E与R的关系式为__________________（用前面测得的RV和U1表示）。【参考答案】（1）2  （2）15.0  3.60  （3）R1  （4）E=R＋U1【详细解析】（1）多用电表接线柱接法为红正、黑负，电流从红表笔流入电表，从黑表笔流出电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2。（2）欧姆表读数等于倍率与表盘读数的乘积；故读数为1 k×15.0 Ω=15.0 kΩ；电压表量程为5 V，最小分度为0.1 V，故读数为3.60 V。（3）由于滑动变阻器被短路，故欧姆表读数即为电压表阻值，为R1。（4）根据欧姆定律，通过电压表的电流为，则多用电表内部电路的消耗的电压为，则。1．在练习使用多用电表的实验中，（1）某同学使用多用电表的欧姆挡粗略测量一定值电阻的阻值Rx，先把选择开关旋到“×10”挡位，测量时指针偏转如图1所示。以下是接下来的测量过程：a．将两表笔短接，调节欧姆挡调零旋钮，使指针对准刻度盘上欧姆挡的零刻度，然后断开两表笔b．旋转选择开关至交流电压最大量程处（或“OFF”挡），并拔出两表笔c．将选择开关旋到“×1”挡d．将选择开关旋到“×100”挡e．将选择开关旋到“×1k”挡f．将两表笔分别连接到被测电阻的两端，读出阻值Rx，断开两表笔以上实验步骤中的正确顺序是________（填写步骤前的字母）。图1                          图2（2）重新测量后，指针位于如图2所示位置，被测电阻的测量值为____Ω。（3）如图3所示为欧姆表表头，已知电流计的量程为Ig=100 μA，电池电动势为E=1.5 V，则该欧姆表的内阻是____kΩ，表盘上30 μA刻度线对应的电阻值是____kΩ。图3（4）为了较精确地测量另一定值电阻的阻值Ry，采用如图4所示的电路。电源电压U恒定，电阻箱接入电路的阻值可调且能直接读出。图4                         图5①用多用电表测电路中的电流，则与a点相连的是多用电表的____（选填“红”或“黑”）表笔。②闭合电键，多次改变电阻箱阻值R，记录相应的R和多用电表读数I，得到R－的关系如图5所示。不计此时多用电表的内阻。则Ry＝___Ω，电源电压U＝___V。（5）一半导体电阻的伏安特性曲线如图6所示。用多用电表的欧姆挡测量其电阻时，用“×100”挡和用“×1k”挡，测量结果数值不同。用____（选填“×100”或“×1k”）挡测得的电阻值较大，这是因为____________。图6【答案】（1）dafb  （2）2 200  （3）15  35  （4）红  200  8  （5）×1k  欧姆表中挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量电流越小；该半导体的电阻随电流的增大而减小，所以选用的挡位越高，测得的电阻值越大【解析】（1）先把选择开关旋到“×10”挡位，测量时指针偏转如题图1所示。指针指在示数较大处，为使指针指在刻度盘中央附近，应换用“×100”挡（几百×10=几十×100），再欧姆调零，测量，整理器材。实验步骤中的正确顺序是：dafb。（2）重新测量后，指针位于如题图2所示位置，被测电阻的测量值为。（3）电表内阻，当电表指针指在30 μA刻度线上时，整理得。（4）①多用电表测电路中的电流，a点与电源正极相连，则与a点相连的是多用电表的红表笔。②由欧姆定律可得，整理得，由图象的纵截距得：、由图象的斜率得：。（5） 欧姆表挡位越高，内阻越大；由于表内电池的电动势不变，所以选用的挡位越高，测量同一电阻时电路中电流越小；该半导体的电阻随电流的减小而增大，所以选用的挡位越高，测得的电阻值越大。所以选“×1k”挡测得的电阻值较大。2．在“把小量程电流表改装成欧姆表”的实验中，给出的器材有：A．电流表（量程为600 A，内阻约为190 Ω）B．电阻箱（0~999.9 Ω）C．滑动变阻器（0~4 kΩ）D．电位器（0~20 kΩ，电位器相当于滑动变阻器）E．电源（电动势为1.5 V，有内阻）F．电源（电动势为7.5 V，有内阻）G．开关两个，导线若干（1）首先要用“半偏法”测定电流表的内阻。如果采用如图1所示的电路测定电流表的内电阻并且要想得到较高的精确度，那么以上给出的器材中，电阻R1应选用_____，电阻R2应选用____，电源应选用_____。（填写所选仪器前的字母即可）（2）该实验操作的步骤有：A．闭合S1B．闭合S2C．观察R1的阻值是否最大，如果不是，将R1的阻值调至最大D．调节R1的阻值，使电流表指针偏转到满刻度E．调节R2的阻值，使电流表指针偏转到满刻度的一半F．记下R2的阻值。则正确的操作步骤是__________________。（3）如果在步骤F中所得的R2的阻值为200 Ω，则图1中被测电流表的内阻Rg的测量值为_______Ω，若仅考虑系统误差，则测量值比实际值略______（选填“大”、“小”）。（4）如果要将图中的电流表改装成欧姆表，其内部结构如图2所示，选用电动势为1.5 V的电源，则R3应选用______（填写所选仪器前的字母即可）。（5）电流表改装成欧姆表后，如图3所示，电流表的指针分别指向0、300、600刻度线对应的电阻值大小分别是______；______；______。【答案】（1）D  B  F  （2）CADBEF  （3）200  小  （4）C  （5）∞  2.5×103Ω  0【解析】（1）首先分析半偏法测量电流表内阻的方法以及测量原理：如图所示，设电源的电动势为E，内阻为r，S2打开时，设电流表满偏电流为：，实验要求R1Rg，R1r，这样才有，当S2闭合时，R2和Rg并联，并联后总阻值R并<RgR1，这样才有S2闭合后，电路中总电流几乎不变，仍然近似等于，调节R2使电流表半偏为，所以流过R2的电流也为，所以R2=Rg。从上述原理可知，S2打开与闭合，近似认为干路中电流不变，前提是R1Rg。故实验器材选择应满足①电源电动势尽可能大，②R1尽可能大。所以R1选用大量程的D（20 kΩ），R2选用量程跟电流表内阻差不多的电阻箱即可选B（999.9 Ω），电源选用电动势较大的F（7.5 V）。（2）半偏法测量电流表内阻的步骤是：①C．观察R1的阻值是否最大，如果不是，将R1的阻值调至最大；②A．合上S1；③D．调节R1的阻值，使电流表指针偏转到满刻度；④B．合上S2；⑤E．调节R2的阻值，使电流表指针偏转到满刻度的一半；⑥F．记下R2的阻值，故正确的顺序是CADBEF。（3）由上分析可知，当F中记录的R2阻值为200 Ω，则被测电流表的内阻rg的测量值也为200 Ω；当S2闭合时，R′和Rg并联，并联后总阻值R并<Rg，而电阻R不变，所以S2闭合后的干路电流比闭合前的总电流要大，即电流大于Ig，而此时电流表支路的电流等于，那么R′支路的电流要大于，那么其电阻肯定要小于Rg。所以用此方法测量的电流表内阻的测量值比真实值要偏小。（4）将欧姆表的红黑表笔短接时要求指针满偏，根据全电路的欧姆定律可知，即。解得，故需要选滑动变阻器C（4 kΩ）。（5）经过改装后的欧姆表总内阻，根据全电路的欧姆定律可知，故当指针指左侧零时代表I=0，则；当指针指到300时，代表，可得；当指针指到600时，代表，。【名师点睛】研究半偏法测电流表内阻的原理和欧姆表的改装原理，难点是对半偏法测电流表内阻原理的解释，并应掌握“半偏法”的含义，及会进行误差分析。1．用多用电表的欧姆挡（×1 kΩ）检验性能良好的晶体二极管，发现多用电表的指针向右偏转的角度很小，这说明A．二极管加有正向电压，故测得电阻很小B．二极管加有反向电压，故测得电阻很大C．此时红表笔接的是二极管的正极D．此时红表笔接的是二极管的负极2．如图所示为万用表欧姆挡的内部电路，a、b为表笔插孔，下列说法中正确的是A．a孔插红表笔B．表盘刻度是均匀的C．用×100 Ω挡测量时，若指针指在0 Ω附近，则应换用×1kΩ挡D．测量“220 V 100 W”的灯泡的电阻，会发现测量的电阻值比484 Ω小3．如图所示是简化的多用电表的电路图。转换开关S与不同接点连接，就组成不同的电表，已知R3<R4，下面是几位同学对这一问题的议论，请你判断下列说法正确的是A．S与1或2连接时，多用电表就成了电流表，且前者量程较小B．S与3或4连接时，多用电表就成了电压表，且前者量程较大C．S与3或4连接时，多用电表就成了电压表，若R1出现断路故障，电压表的量程会减小D．S与5连接时，多用电表就成了欧姆表，若电池用旧了会因电动势减小而使测量值偏大4．在如图所示电路的三根导线中，有一根是断的，电源、电阻R1、R2及另外两根导线都是好的。为了查出断导线，某学生想先将多用电表的红表笔连接在电源的正极a，再将黑表笔分别连接在电阻器R1的b端和R2的c端，并观察多用电表指针的示数，下列说法正确的是A．多用电表可以选直流10 V挡B．多用电表可以选欧姆挡C．若多用电表选的是直流10 V挡，上述两种情况电表示数相同，则ab导线是断的D．若多用电表选的是直流2 A挡，上述两种情况电表示数相同，则ab导线是断的5．下列关于欧姆表的说法中正确的是A．测量电阻前要把红、黑表笔相接，调整调零旋钮，使指针指在电阻刻度的零位上B．测量电阻时，如果指针偏角过小，应换用高倍率挡C．测量电阻时，表针偏转角度越大，说明被测电阻的阻值越大D．测量电阻时，每次更换倍率后，不需要重新调零6．在练习使用多用电表时：（1）下列关于用多用电表欧姆挡测电阻的说法中正确的是A．测量电阻时，如果红、黑表笔分别插在负、正插孔，则不会影响测量结果B．双手捏住两表笔金属杆，测量值将偏大C．测量电路中的电阻时，应该把该电阻与电路断开D．欧姆表使用一段时间后，电池电动势变小，内阻变大，但仍能调零，其测量结果与原来相比不变（2）用多用电表探测二极管的极性，用欧姆挡测量，黑表笔接a端，红表笔接b端时，指针向右偏转角较大，然后黑、红表笔反接指针偏转角较小，说明____（选填“a”或“b”）端是二极管正极。（3）现有两相同的某型号多用表，一同学在研究性学习过程中想获得10 V量程直流电压挡的内阻和×lk欧姆挡的内部电源的电动势，已知×lk欧姆挡中央刻度线对应的数据，为完成实验，进行了如下操作：①将甲多用表挡位旋钮拨到10 V电压挡，将乙多用表挡位旋钮拨到×lk欧姆挡；②应将甲多用表的红表笔与乙多用表的________（填“红”或“黑”）表笔连接，再将另外两表笔连接；③在连接两多用表表笔之前应对乙多用表进行的操作为_____________；④两多用表连接后，两表读数分别为6.0 V和30 k，可知10 V量程直流电压挡内阻为___k，×lk欧姆挡的内部电源的电动势为_________V。7．某同学在练习使用多用电表时连接的电路如图所示。（1）若旋转选择开关，使尖端对准直流电流挡，此时测得的是通过________（选填“R1”或“R2”）的电流；（2）若断开电路中的电键，旋转选择开关使其尖端对准欧姆挡，则测得的是_________。A．R1的电阻B．R2的电阻C．R1和R2的串联电阻D．R1和R2的并联电阻（3）将选择倍率的旋钮拨至“×100 Ω”的挡时，测量时指针偏转角很大，为了提高测量的精确度，应将选择开关拨至_________挡（选填“ ×1 kΩ”或“ ×10 Ω”），将两根表笔短接调节调零旋钮，使指针停在0 Ω刻度线上，然后将两根表笔分别接触待测电阻的两端，若此时指针偏转情况如图所示，则所测电阻大小为________Ω。[来源:Z*xx*k.Com]8．某同学想测定某节干电池的电动势和内阻。（1）他先用多用电表粗测了干电池的电动势。图甲是测量时选择开关与表头指针所处的位置，则该电池的电动势为_____V；若用多用电表测电阻，选择开关至“×100”挡，按正确的操作步骤测某一电阻，表盘的示数仍为图甲所示指针所处的位置，则该电阻的阻值为________ Ω；实验结束后，应将选择开关拨到图中的______挡位（选填A、B、C或D）。（2）在测定电源电动势和内电阻的实验中，实验室提供了合适的实验器材。甲同学按电路图a进行测量实验，其中R0=1 Ω，则①请用笔画线代替导线在图（b）中完成电路的连接；②由电压表的读数U和电流表的读数，画出U–I图线如图c所示，可得电源的电动势E=_____V，内电阻r=_______ Ω（结果保留2位有效数字）；③在上述实验过程中存在系统误差。在下图所绘图象中，虚线代表没有误差情况下，电压表两端电压的真实值与通过电源电流真实值关系的图象，实线是根据测量数据绘出的图象，则下图中能正确表示二者关系的是_________。（3）乙同学将测量电路连接成如图d所示，其他操作正确，由电压表的读数U和电流表的读数I，画出U–I图线如图e所示，可得电源的电动势E=___V，内电阻r=_____ Ω（结果保留2位有效数字）。9．如图所示，已知黑箱外有A、B、C三只接线柱，黑箱内有一只定值电阻和一个二极管，它们的两端都直接接在接线柱上。多用电表依次测三只接线柱间的阻值，结果如表所示。请判定黑箱内的结构。红表笔AABCCB黑表笔BCCBA[来源:学科网ZXXK]A阻值（Ω）100150502 k2.1 k10010．某学习小组在练习使用多用电表的同时，对多用电表进行了探究（以下问题中均使用同一多用电表）。（1）该学习小组先使用多用电表测量电压，若选择开关处在“50 V”挡位，指针的位置如图甲所示，则测量结果为________V。（2）然后学习小组对多用电表进行了探究，将多用电表选择开关旋至某倍率欧姆挡，测未知电阻值的电路如图乙所示，通过查找资料，了解到表头G的满偏电流为10 mA，并通过测量作出了电路中电流I与待测电阻阻值Rx关系图象如图丙所示，由此可确定电池的电动势E=____V，多用表的内阻为________Ω。综上可判定学习小组使用了多用电表______倍率的欧姆挡。11．（1）用多用电表准确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是3 kΩ的电阻，在用红、黑表笔接触这个电阻两端之前，以下哪些操作是必需的，请选择其中有用的，按操作顺序写出________。A．调节欧姆调零旋钮使表针指着欧姆零点B．用螺丝刀调节表盘下中间部位的调零螺丝，使表针指零C．将红表笔和黑表笔短接D．把选择开关旋转到“×100 Ω”位置（2）如图所示为一正在测量中的多用电表表盘。①如果是用×10 Ω挡测量电阻，则读数为________Ω。②如果是用直流10 mA挡测量电流，则读数为______mA。③如果是用直流5 V挡测量电压，则读数为________V。12．在“练习使用多用电表”实验中，请回答下列问题：（1）甲同学先用多用电表的欧姆挡“×100”测量标有“220 V  100 W”的白炽灯的电阻时发现指针偏转角度过大，为了减小测量误差，下列选项中合理的操作顺序为________（填写选项前的字母）。A．将选择开关旋转到“×1k”的位置B．将选择开关旋转到“×10”的位置C．用两表笔与白炽灯连接好并读数D．将两表笔短接，进行欧姆调零（2）甲同学按正确的实验操作，指针停在如图甲所示的位置，则此白炽灯电阻的测量值为_____Ω。（3）乙同学发现该多用电表“直流50 V”挡损坏了，但“直流10 V”挡能正常使用。打开电表外壳发现电路板上的电阻R2被烧坏了，如图乙所示。若表头A的满偏电流为1 mA，则应用_____kΩ的电阻替换R2就可以修好“直流50 V”挡。13．某探究小组进行“练习使用多用电表”的实验，请帮他们完成下列几个问题。（1）如图甲是多用电表的刻度盘，当选用量程为0~50 mA的电流挡测量电流时，表针指示图示刻度，则所测电流为_____mA；当选用量程为0~250 V的电压挡测电压时，其示数为________V。（2）图乙是图甲中多用电表的简化电路图，测当转换开关S旋转到位置3时，可用来测量________；转换开关接2时，多用电表为一个倍率为“×10”的欧姆表，若图甲中E为该量程对应表盘刻度的中间位置，刻度值为15，则欧姆表内阻为_______Ω；若表头A的满偏电流为50 mA，则乙图中电源的电动势为______V。（3）将红、黑表笔分别插入正、负表笔插孔，将一个二极管的两极分别记做a和b，红表笔接a端、黑表笔接b端时，表针几乎不转；红表笔接b端、黑表笔接a端时，表针偏转角很大。则该二极管的正极是______（填“a”或“b”）端。14．（1）在“练习使用多用电表”的实验中，小姚同学用多用电表的欧姆挡去测量“220 V、60 W的白炽灯的灯丝电阻，在测量之前，需要把多用电表的红表笔和黑表笔（图1）连接到多用电表的“+”和“﹣”接线孔，则下列操作正确的是_____（填字母）；A．应把红表笔的A端插入“+”孔，把黑表笔的A端插入“﹣”孔B．应把红表笔的B端插入“+”孔，把黑表笔的B端插入“﹣”孔C．应把红表笔的A端插入“﹣”孔，把黑表笔的A端插入“+”孔D．应把红表笔的B端插入“﹣”孔，把黑表笔的B端插入“+”孔（2）小姚同学正确连接了红黑表笔，且选择了合适的挡位，对该灯泡的阻值进行了正确的测量，并请梁老师拍照。可惜在拍摄多用电表读数时未把多用电表的选择开关拍摄进去，如图2所示。你认为还能不能根据照片判断出白炽灯当前的阻值？_____，若能请在答题卷的横线上写出灯泡的阻值，若不能请在答题卷的横线上写“不能”；（3）若小姚同学还想粗测图3中甲图所示电池的电动势，则选择开关应该旋转到图3中乙图的位置_____（选填①、②、③或④）。（4）实验完毕，在小姚同学整理好器材以后，梁老师发现多用电表的选择开关位于图3中乙图所示的位置，则关于这种做法评价正确的是_____（填字母）。A．该做法是不妥当的B．该做法是妥当的，因为已经旋转到了mA挡位的最大量程C．选择开关转到任意挡位都可以，因为此时多用电表已经和外电路断开了15．图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。（1）图（a）中的B端与______（填“红”或“黑”）色表笔相连接。（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置C．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置（3）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________。（结果均保留3位有效数字）16．（1）有一游标卡尺，主尺的最小分度是1 mm，游标上有20个小的等分刻度。用它测量一小球的直径，如图1所示的读数是__________mm。（2）用螺旋测微器测量一根金属丝的直径，如图2所示的读数是_____________mm。（3）如图3所示的电流表读数为_________A，如图4所示的电压表读数为____________V（4）某同学先用多用电表粗测其电阻。用已经调零且选择开关指向欧姆挡“×100”挡位的多用电表测量，发现指针的偏转角度太小，这时他应将选择开关换成另一个挡位，然后进行欧姆调零，再次测量电阻丝的阻值，其表盘及指针所指位置如图所示，则此段电阻丝的电阻为_______Ω。17．（2017·新课标全国Ⅱ卷）图（a）为某同学组装完成的简易多用电表的电路图。图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头的满偏电流为250 μA，内阻为480 Ω。虚线方框内为换挡开关，A端和B端分别与两表笔相连。该多用电表有5个挡位，5个挡位为：直流电压1 V挡和5 V挡，直流电流1 mA挡和2.5 mA挡，欧姆×100 Ω挡。（1）图（a）中的A端与______（填“红”或“黑”）色表笔相连接。（2）关于R6的使用，下列说法正确的是_______（填正确答案标号）。A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=______Ω，R4=_______Ω。（4）某次测量时该多用电表指针位置如图（b）所示。若此时B端是与“1”相连的，则多用电表读数为________；若此时B端是与“3”相连的，则读数为________；若此时B端是与“5”相连的，则读数为________。（结果均保留3位有效数字）18．（2016·上海卷）在“用多用表测电阻、电流和电压”的实验中（1）（多选题）用多用表测电流或电阻的过程中（A）在测量电阻时，更换倍率后必须重新进行调零（B）在测量电流时，更换量程后必须重新进行调零（C）在测量未知电阻时，必须先选择倍率最大挡进行试测（D）在测量未知电流时，必须先选择电流最大量程进行试测（2）测量时多用表指针指在如图所示位置。若选择开关处于“10 V”挡，其读数为       Ｖ；若选择开关处于“×10”挡，其读数为       200 Ω（选填:“大于”，“等于”或“小于”）。【名师点睛】考查欧姆表的内部结构及测量二极管的电阻的方法，明确欧姆表的黑表笔与电池的正极相连。【名师点睛】本题考查了欧姆表的使用注意事项与欧姆表特点，知道欧姆表结构、原理、使用方法即可正确解题。例如欧姆表“+”插孔与内置电源的负极相连，红表笔查“+”插孔，黑表笔插“-”插孔；欧姆表的刻度盘是不均匀的，右侧刻度线稀疏，左端刻度线密集；使用欧姆表测电阻时，应选择合适的挡位，使指针指在中央刻度线附近。3．CD【解析】A：S与1或2连接时，多用电表就成了电流表；S与1连接时，电流表量程，S与2连接时，电流表量程，则，前者量程较大，故A项错误。B：S与3或4连接时，多用电表就成了电压表，S与3连接时，电压表量程，S与4连接时，，因为R3<R4，所以，前者量程较小，故B项错误。C：由B项分析可知，S与3或4连接时，多用电表就成了电压表，若R1出现断路故障，电压表的量程会减小，故C项正确。D：S与5连接时，表内有电源，多用电表就成了欧姆表，欧姆表使用一段时间后，电池电动势变小，调零时，由知欧姆表内阻得调小，待测电阻的测量值是通过表头的示数体现出来的，由 可知，当变小时，I变小，指针跟原来的位置相比偏左了，欧姆表的示数变大了，测量值偏大，故D项正确。4．AC【解析】A：电源电动势为6 V，则电压挡检测时量程要大于6 V，故A项正确。B：用欧姆挡时，电源与电路要断开，故B项错误。C：多用电表选择直流10 V挡时，若ab导线是断的，则两次电表读数均为6 V，若R1、R2间导线是断的，则一次电表示数是0，一次电表示数是6 V，若R2与电源间导线是断的，则两次电表均没有读数，故C项正确。D：多用电表选择直流2 A挡，若ab导线是断的，两次电表示数不同，故D项错误。5．AB【解析】因欧姆表内部电源电动势及内阻会发生变化，故在使用之前应先进行欧姆调零，A正确；指针偏角过小，则电阻大，要换用高倍率挡，B正确；欧姆表的零刻度处于满偏处，刻度盘与电流表的刻度相反，故表针偏转角度越大，则说明被测电阻的阻值越小，C错误；每次调整倍率时都要重新调零，D错误。6．（1）AC  （2）a  （3）黑    两表笔短接调零    30 kΩ，9V    （2）根据欧姆表改装原理可知，红表笔应接“+”插孔，但恰好与欧姆表内部电池的负极相接，同理黑表笔应接“-”插孔，但与欧姆表内部电池的正极相接，所以黑表笔接a端，红表笔接b端时，指针偏转角较大，然后黑、红表笔反接指针偏转角较小，说明a端是二极管的正极；（3）②甲多用电表选择电压挡，应将甲多用表的红表笔与乙多用表的黑表笔连接，再将另两表笔连接；③由于乙的挡位被拨了一次，故应该在测量前进行欧姆调零，方法是两表笔短接调零；④×1k欧姆挡中央刻度线对应的数据为15，则其中值电阻为15 kΩ，欧姆表中值电阻等于其内阻，则欧姆表内阻为15 kΩ；两多用表连接后，两表读数分别为6 V和30 kΩ，可知10 V量程直流电压挡的内阻为30 kΩ，欧姆表内阻为15 kΩ、电压表内阻为30 kΩ，电压表示数为6 V，则欧姆表电压两端为3 V，×1k欧姆挡的内部电源的电动势为E=6 V+3 V=9 V。【名师点睛】本题考查了多用电表的使用与读数，关键是记住：黑表笔接外部插孔的“-”，但是接内部电源的正极；欧姆表换挡后要进行欧姆调零。学科#网7．（1）  （2）C  （3）  160 【解析】（1）多用电表使用电流挡时应该串联在电路中，图中多用电表与滑动变阻器串联，电流相等，若旋转选择开关，使其尖端对准直流电流挡，此时测得的是通过R1的电流。（2）断开电路中的电键，R1与R2串联，多用电表两表笔接在其两端，故测得的是R1与R2串联的总电阻，故选C；（3）用“×100 Ω”测电阻时，指针停在刻度盘0 Ω附近，说明所选挡位太大，为准确测量电阻阻值，应换用小挡，应选“×10 Ω”挡，然后对欧姆表重新进行欧姆调零，然后再测电阻阻值；由图象表盘可知，待测电阻阻值为：16×10 Ω=160 Ω。【名师点睛】本题关键明确多用电表的使用，电流表应串联接入电路，使用多用电表的欧姆挡测电阻时应把待测电阻与电源断开，分析清楚电路结构是正确解题的关键；用欧姆表测电阻时要选择合适的挡位，使指针指在表盘中央刻度线附近，欧姆表换挡后要重新进行欧姆调零。8．（1）1.47  1 100  C  （2）如图所示  3.0  0.38  A  （3）2.9V    0.5 Ω（2）①根据图示电路图连接实物电路图，实物电路图如图所示：②由图示电源U–I图象可知，延长图象与U轴交点为3.0 V，则E=3.0 V；电源内阻：；③本实验采用相对电源的电流表外接法，由于电压表不是理想电表，故存在分流现象，导致电流表示数偏小；而当外电路短路时，电压表的分流可以忽略，故真实图象和测量图象在横轴上的交点相同，故A正确，BCD错误，故选A。（3）由乙同学的电路接法可知，R左右两部分并联后与R0串联，则可知，在滑片移动过程中，滑动变阻器接入电阻先增大后减小，则路端电压先增大后减小，所以出现图e所示的图象，则由图象可知，当电压为2.40 V时，电流为0.50 A，此时两部分电阻相等，则总电流为I1=1 A；而当电压为2.30 V时，电流分别对应0.33 A和0.87 A，则说明当电压为2.3 V时，干路电流为I2=0.33 A+0.87 A=1.2 A，则根据闭合电路欧姆定律可得：2.40=E–r，2.3=E–1.2r
解得：E=2.9 V；r=0.50 Ω。【名师点睛】本题考查电源电动势和内电阻的测量实验，用伏安法测量电源的电动势和内阻的原理是闭合电路欧姆定律，要注意掌握数据处理的基本方法以及误差分析的方法。9．10．（1）24.0  （2）1.5  150  ×10【解析】（1）电压表选择“50 V”挡，有图可知其分度值为1 V，示数为24.0 V。（2）根据闭合电路欧姆定律：，根据图丙可知：，，解得：，则该图象的函数关系式为。多用电表的中值电阻为150 Ω，根据表盘可知，，即用了多用电表×10倍率的欧姆挡。【名师点睛】对于欧姆表，要了解其结构、掌握读数的方法，关键要理解欧姆表的工作原理：闭合电路欧姆定律。11．（1）DCA  （2）60  7.2  3.59【解析】（1）用多用电表准确测量了一个10 Ω的电阻后，需要继续测量一个阻值大约是3 kΩ的电阻，多用电表应选择“×100 Ω”，应把选择开关置于“×100 Ω”位置，然后两表笔短接，再调节欧姆调零旋钮，使指针指针欧姆表零刻度线上，然后再测电阻，因此合理的实验步骤是：DCA。（2）①如果是用×10 Ω挡测量电阻，由图示表盘可知，其读数为6×10 Ω=60 Ω；②如果是用直流10 mA挡测量电流，由图示表盘可知，其分度值为0.2 mA，其读数为7.2 mA；③如果是用直流5 V挡测量电压，由图示表盘可知，其分度值为0.1 V，其读数为3.59 V。【名师点睛】（1）使用欧姆表测电阻时要选择合适的挡位，使指针指在中央刻度线附近，欧姆表换挡后要重新进行欧姆调零，如果不换挡，则不必要进行欧姆调零。学科￥网（2）对多用电表读数时，要先根据选择开关位置确定其测量的量与量程，然后根据表盘确定其分度值，然后根据指针位置读出其示数。12．（1）BDC  （2）120  （3）4013．（1）36.0  180  （2）电压  150  7.5  （3）a【解析】（1）当选用量程为0~50 mA的电流挡测量电流时，其分度值为1 mA，示数为36.0 mA；当选用量程为0~250 V的电压挡时，其分度值为5 V，其示数为180 V。（2）当转换开关S旋到位置3时，相当于给电流表加了一个分压电阻，可用来测量电压；由图甲所示可知，指针指在2处时，电流表示数为25.0 mA=0.025 A，2处对应电阻为中值电阻，则欧姆表内阻为150 Ω，电源电动势：E=IR=0.025×300 V=7.5 V。（3）二极管的正向电阻很小，反向电阻无穷大，红表笔接b端、黑表笔接a端时，电流从a端流入b端流出，针偏转角很大说明电阻很小，故正极是a端。14．（1）A  （2）72 Ω（71~73 Ω）  （3）③  （4）A【解析】（1）为了保证电流红进黑出，同时注意A端为插入端，B端为探针，所以应把红表笔的A端插入“+”孔，把黑表笔的A端插入“﹣”孔；故A正确，BCD错误。（2）由可知，灯泡正常发光时的电阻，而用多用电表测量的是冷态电阻，所以阻值约为额定电阻的十分之一，约为几十欧姆，故所选挡位应为×10挡；故读数约为72 Ω；（3）图3中电源电动势为9V，故为了准确测量，应选择直流电压挡的10V量程，故开关应旋转到图3中的位置③中；（4）多用电表的选择开关应旋至交流电压的最大挡位或OFF挡，而图中旋在了mA挡位，做法是不妥当的，故选A。15．（1）红  （2）C  （3）1.48 mA  1.10 kΩ【解析】（1）根据欧姆表原理可知，内部电源的正极应接黑表笔，这样才能保证在测电阻时电流表中电流“红进黑出”，即图（a）中的B端与红色表笔相连接。（2）由电路图可知，R6只在测量电阻时才接入电路，故其作用只能进行欧姆调零，不能进行机械调零，同时在使用电流挡时也不需要进行调节，故C正确，AB错误；故选C；（3）若与1连接，则量程为2.5 mA，读数为1.48 mA；若与3连接，则为欧姆挡×100 Ω挡，读数为11×100 Ω=1 100 Ω=1.10 kΩ。【名师点睛】本题考查了多用电表读数以及内部原理，要注意明确串并联电路的规律应用，同时掌握读数原则，对多用电表读数时，要先确定电表测的是什么量，然后根据选择开关位置确定电表分度值，最后根据指针位置读数；读数时视线要与电表刻度线垂直。16．（1）13.55  （2）0.680±0.001  （3）0.46  1.90±0.01  （4）13 000【名师点睛】解决本题的关键掌握游标卡尺和螺旋测微器的读数方法，游标卡尺读数的方法是主尺读数加上游标读数，不需估读。螺旋测微器的读数方法是固定刻度读数加上可动刻度读数，在读可动刻度读数时需估读。欧姆表要注意倍率的选取。17．（1）黑  （2）B  （3）160  880  （4）1.47 mA  1 100 Ω  2.95 V【解析】（1）与多用电表内电源正极相连的是黑表笔。（2）R6是可变电阻，它的作用是欧姆表调零，使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置。（3）B端与“2”相连时，是量程较小的电流表，所以；B端与“4”相连时，是量程较小的电压表，所以。（4）若此时B端与“1”相连，多用电表是量程为2.5 mA的电流表，则读数为1.47 mA；若此时B端与“3”相连，多用电表是欧姆×100 Ω挡，则读数为1 100 Ω；若此时B端与“5”相连，多用电表是量程为5 V的电压表，则读数为2.95 V。学科%网【名师点睛】会规范使用多用电表，能正确读出多用电表的示数，是解决本题的关键。在平时实验训练过程中要多加注意规范操作和器材的正确使用方法，多用电表的读数，重点是分清测量的物理量不同，读数方法不同。18．（1）AD  （2）5.4  小于
