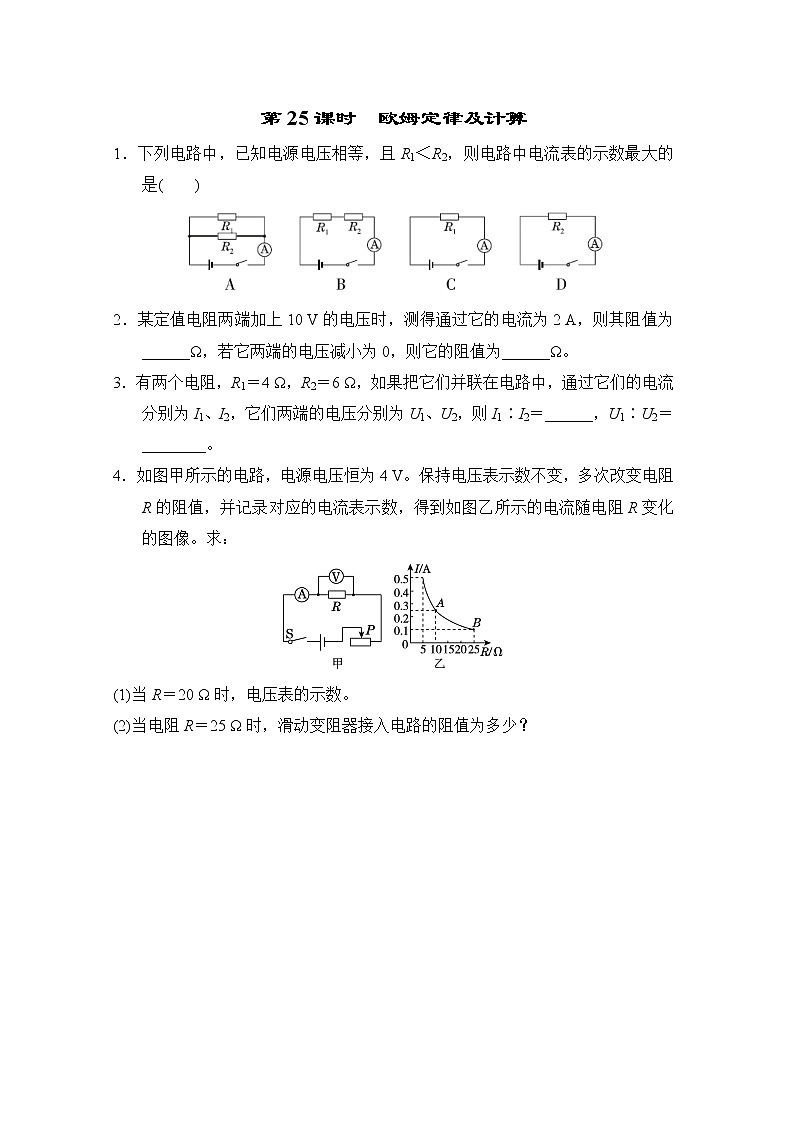

第25课时　欧姆定律及计算1．下列电路中，已知电源电压相等，且R1＜R2，则电路中电流表的示数最大的是(　　)2．某定值电阻两端加上10 V的电压时，测得通过它的电流为2 A，则其阻值为______Ω，若它两端的电压减小为0，则它的阻值为______Ω。3．有两个电阻，R1＝4 Ω，R2＝6 Ω，如果把它们并联在电路中，通过它们的电流分别为I1、I2，它们两端的电压分别为U1、U2，则I1∶I2＝______，U1∶U2＝________。4．如图甲所示的电路，电源电压恒为4 V。保持电压表示数不变，多次改变电阻R的阻值，并记录对应的电流表示数，得到如图乙所示的电流随电阻R变化的图像。求：(1)当R＝20 Ω时，电压表的示数。(2)当电阻R＝25 Ω时，滑动变阻器接入电路的阻值为多少？
答案1. A　2. 5；5   　3. 3∶2 ；1∶14. 解：(1)由乙图可知定值电阻两端的电压始终为UR＝IRB＝0.1 A×25 Ω＝2.5 V，当R＝20 Ω时，电压表示数为2.5 V。 (2)定值电阻两端的电压保持不变，串联电路总电压等于各部分电压之和，所以滑动变阻器两端的电压U′＝U－UR＝4 V－2.5 V＝1.5 V，则滑动变阻器接入电路的阻值R′＝＝＝15 Ω。
