中考物理复习课前小测第31课时从指南针到磁浮列车电能从哪里来含答案

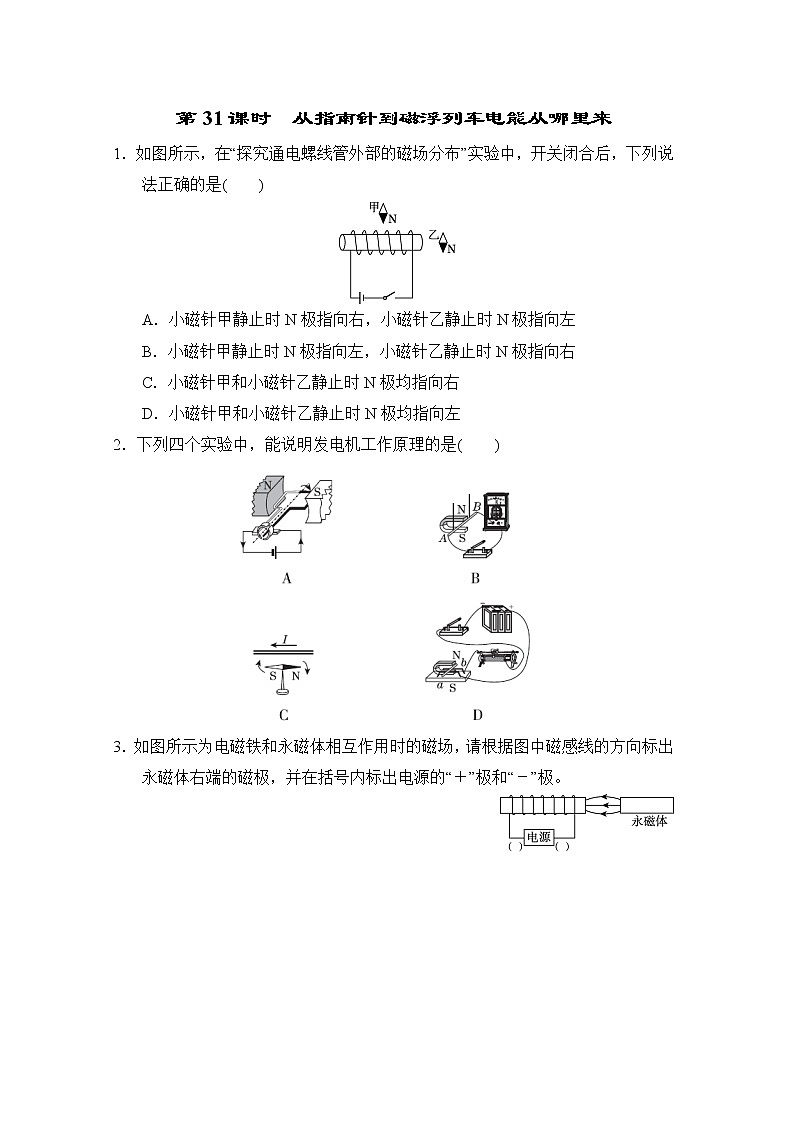

第31课时　从指南针到磁浮列车电能从哪里来

1．如图所示，在“探究通电螺线管外部的磁场分布”实验中，开关闭合后，下列说法正确的是(　　)

A．小磁针甲静止时N极指向右，小磁针乙静止时N极指向左

B．小磁针甲静止时N极指向左，小磁针乙静止时N极指向右

C．小磁针甲和小磁针乙静止时N极均指向右

D．小磁针甲和小磁针乙静止时N极均指向左

2．下列四个实验中，能说明发电机工作原理的是(　　)

3．如图所示为电磁铁和永磁体相互作用时的磁场，请根据图中磁感线的方向标出永磁体右端的磁极，并在括号内标出电源的“＋”极和“－”极。

4．学习电磁感应现象后，小昌同学想进一步探究感应电流的大小跟哪些因素有关。他使用如图所示的装置，让导体棒在U形磁铁中做切割磁感线运动而产生感应电流，记录的实验数据如下表所示。

(1)比较1、2、3三组数据，可以探究感应电流的大小与导体切割磁感线速度的关系。当磁场强弱一定时，导体切割磁感线速度越________，感应电流越大。

(2)比较__________三组数据，可以探究感应电流的大小与磁场强弱的关系。当其他条件不变时，磁场越________，感应电流越大。

答案

1. B　2. B

3. 解：如图所示。

4. (1)大　(2)1、4、5；强
