人教版九年级全册第十七章 欧姆定律第2节 欧姆定律优秀同步训练题

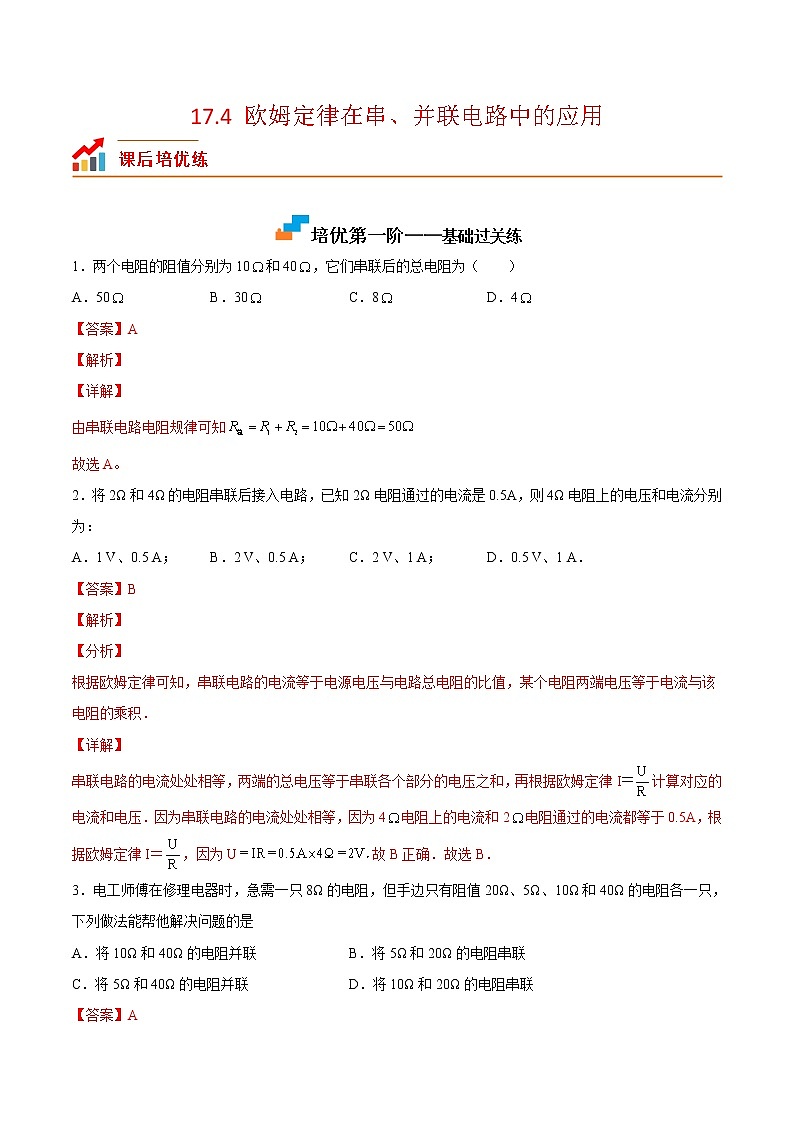

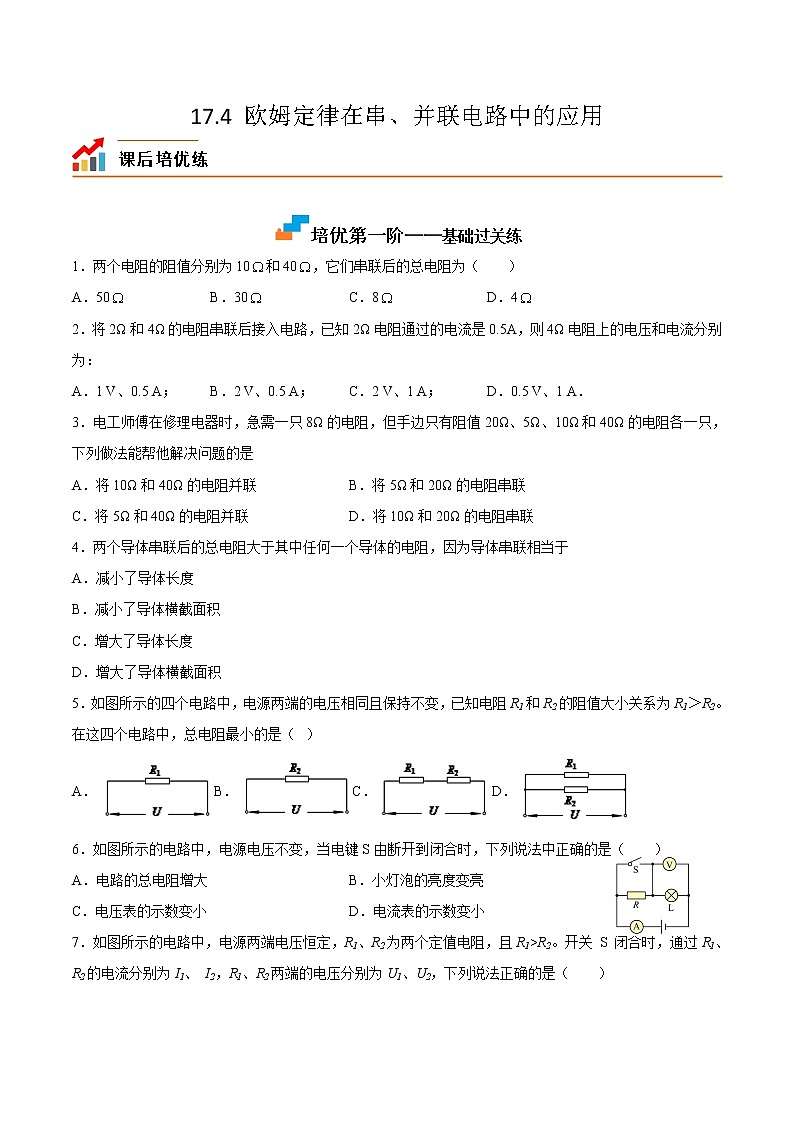

17.4 欧姆定律在串、并联电路中的应用

培优第一阶——基础过关练

1．两个电阻的阻值分别为10和40，它们串联后的总电阻为（　　）

A．50 B．30 C．8 D．4

2．将2Ω和4Ω的电阻串联后接入电路，已知2Ω电阻通过的电流是0.5A，则4Ω电阻上的电压和电流分别为：

A．1 V、0.5 A； B．2 V、0.5 A； C．2 V、1 A； D．0.5 V、1 A．

3．电工师傅在修理电器时，急需一只8Ω的电阻，但手边只有阻值20Ω、5Ω、10Ω和40Ω的电阻各一只，下列做法能帮他解决问题的是

A．将10Ω和40Ω的电阻并联 B．将5Ω和20Ω的电阻串联

C．将5Ω和40Ω的电阻并联 D．将10Ω和20Ω的电阻串联

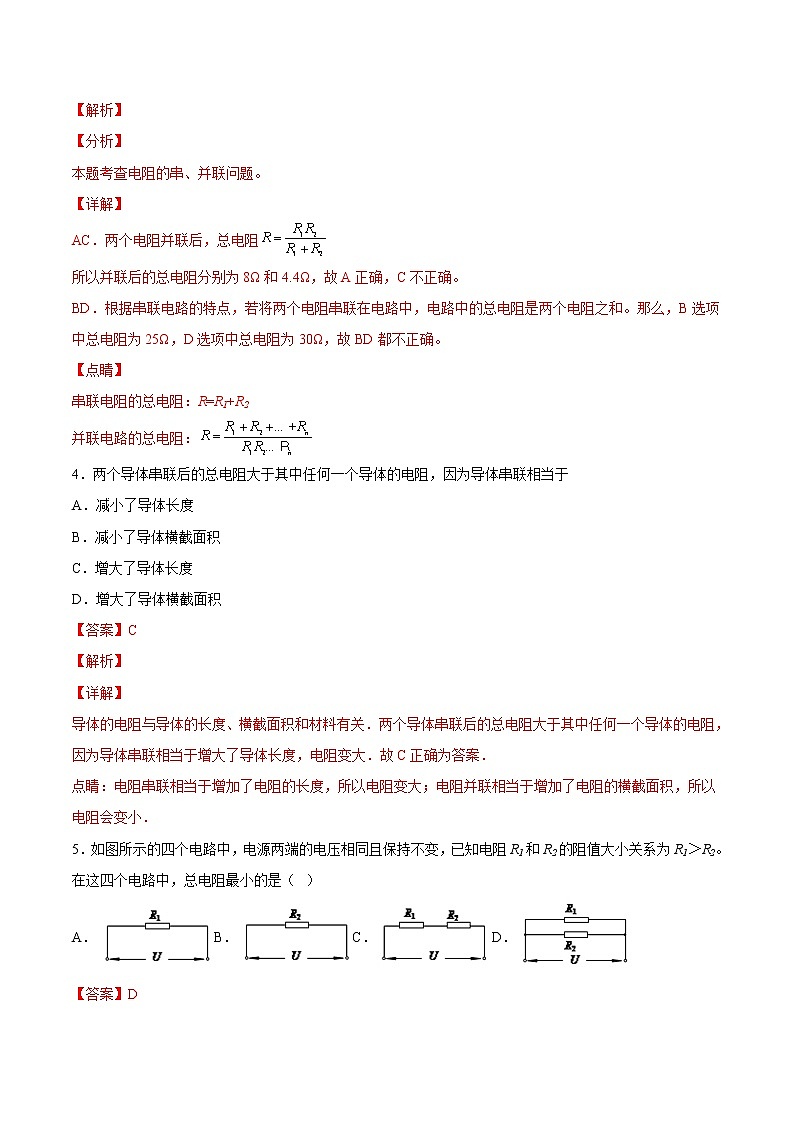

4．两个导体串联后的总电阻大于其中任何一个导体的电阻，因为导体串联相当于

A．减小了导体长度

B．减小了导体横截面积

C．增大了导体长度

D．增大了导体横截面积

5．如图所示的四个电路中，电源两端的电压相同且保持不变，已知电阻R1和R2的阻值大小关系为R1＞R2。在这四个电路中，总电阻最小的是（   ）

A．B．C． D．

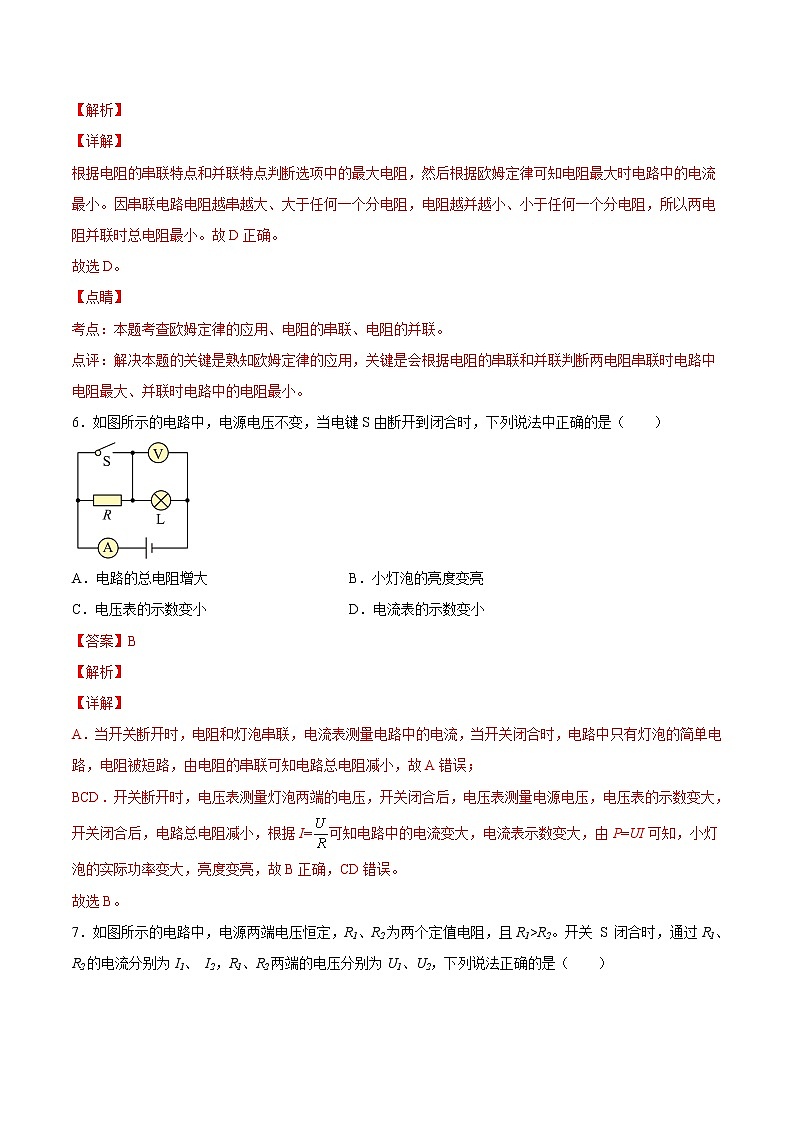

6．如图所示的电路中，电源电压不变，当电键S由断开到闭合时，下列说法中正确的是（        ）

A．电路的总电阻增大 B．小灯泡的亮度变亮

C．电压表的示数变小 D．电流表的示数变小

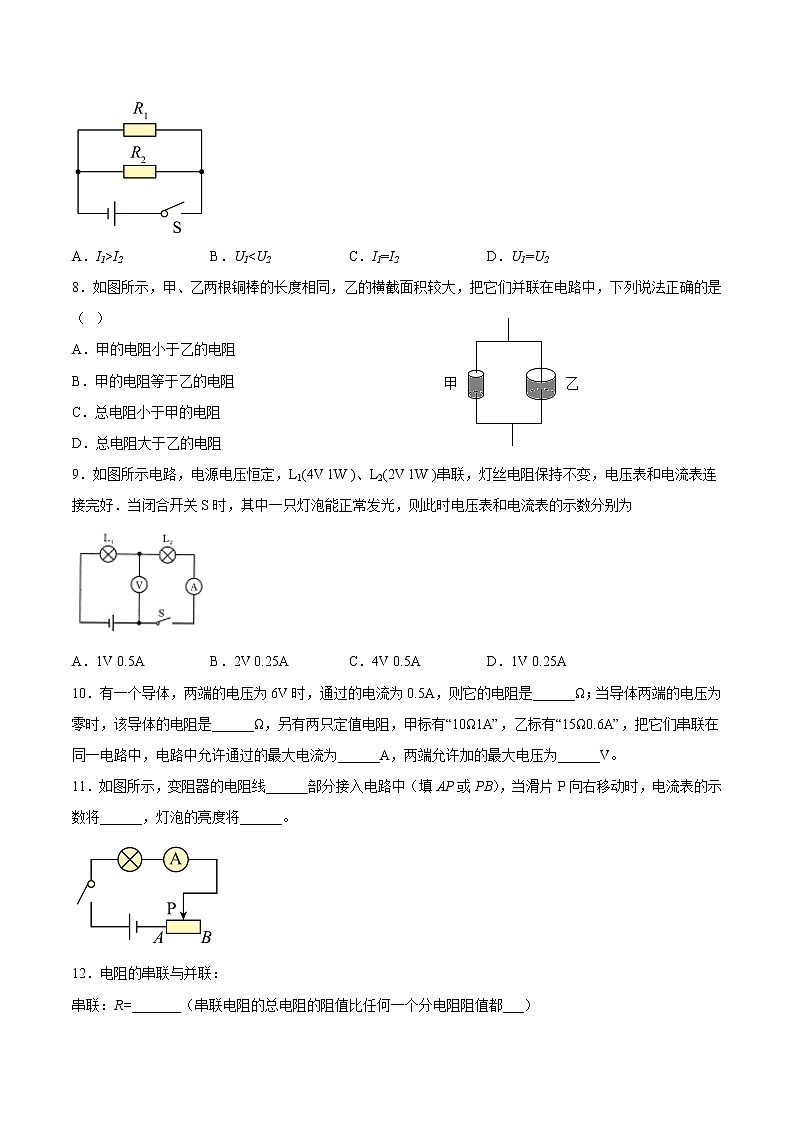

7．如图所示的电路中，电源两端电压恒定，R1、R2为两个定值电阻，且R1>R2。开关 S 闭合时，通过R1、R2的电流分别为I1、 I2，R1、R2两端的电压分别为U1、U2，下列说法正确的是（　　）

A．I1>I2 B．U1<U2 C．I1=I2 D．U1=U2

8．如图所示，甲、乙两根铜棒的长度相同，乙的横截面积较大，把它们并联在电路中，下列说法正确的是（   ）

A．甲的电阻小于乙的电阻

B．甲的电阻等于乙的电阻

C．总电阻小于甲的电阻

D．总电阻大于乙的电阻

9．如图所示电路，电源电压恒定，L1(4V 1W )、L2(2V 1W )串联，灯丝电阻保持不变，电压表和电流表连接完好．当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为

A．1V 0.5A B．2V 0.25A C．4V 0.5A D．1V 0.25A

10．有一个导体，两端的电压为6V时，通过的电流为0.5A，则它的电阻是______Ω；当导体两端的电压为零时，该导体的电阻是______Ω，另有两只定值电阻，甲标有“10Ω1A”，乙标有“15Ω0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为______A，两端允许加的最大电压为______V。

11．如图所示，变阻器的电阻线______部分接入电路中（填AP或PB），当滑片P向右移动时，电流表的示数将______，灯泡的亮度将______。

12．电阻的串联与并联：

串联：R=_______（串联电阻的总电阻的阻值比任何一个分电阻阻值都___）

并联：=_______ （并联电阻的总电阻的阻值比任何一个分电阻阻值都____）

n个阻值为R的电阻串联则R总=____；n个阻值为R的电阻并联则R总= ________ 。‍‍

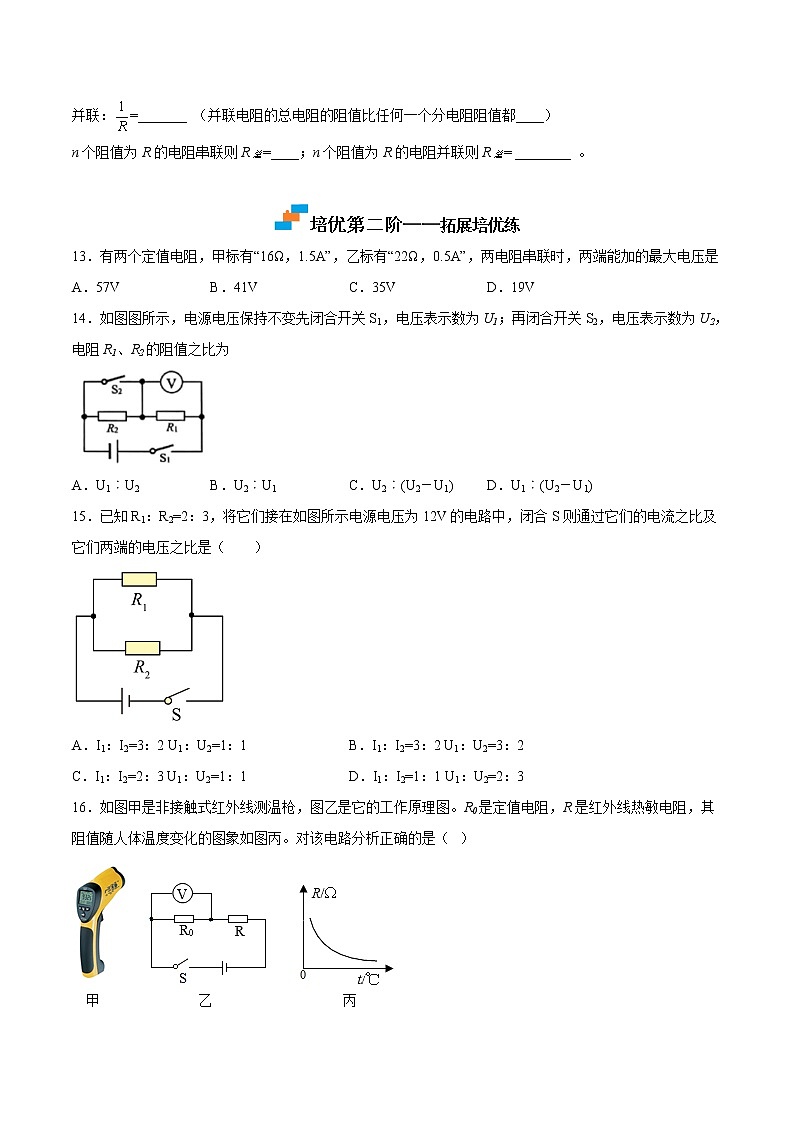

培优第二阶——拓展培优练

13．有两个定值电阻，甲标有“16Ω，1.5A”，乙标有“22Ω，0.5A”，两电阻串联时，两端能加的最大电压是

A．57V B．41V C．35V D．19V

14．如图图所示，电源电压保持不变先闭合开关S1，电压表示数为U1；再闭合开关S2，电压表示数为U2，电阻R1、R2的阻值之比为

A．U1︰U2 B．U2︰U1 C．U2︰(U2－U1) D．U1︰(U2－U1)

15．已知R1：R2=2：3，将它们接在如图所示电源电压为12V的电路中，闭合S则通过它们的电流之比及它们两端的电压之比是（　　）

A．I1：I2=3：2 U1：U2=1：1 B．I1：I2=3：2 U1：U2=3：2

C．I1：I2=2：3 U1：U2=1：1 D．I1：I2=1：1 U1：U2=2：3

16．如图甲是非接触式红外线测温枪，图乙是它的工作原理图。R0是定值电阻，R是红外线热敏电阻，其阻值随人体温度变化的图象如图丙。对该电路分析正确的是（   ）

A．体温越高，R的阻值越大 B．体温越高，电压表示数越大

C．体温越高，电压表示数越小 D．体温越低，电压表示数越大

17．如图所示电路中，电源电压为4.5V，L1、L2是小灯泡，当开关S闭合时，电压表的示数为1.5V，忽略温度对灯丝电阻的影响，则

A．L2两端的电压为1.5V

B．L1两端的电压为1.5V

C．L1与L2的灯丝电阻之比为2：1

D．通过L1与L2的电流之比为1：2

18．如图所示电路，电源为两节干电池。闭合开关S1、S2，电流表A1的示数为0.3A，电流表A2的示数为0.5A，则通过灯L2的电流为 ______A，此时电压表V的示数为2.8V，则L1两端电压为 ______V；再将S1断开时，电表的示数会变小的是 ______（选填“A1”“A2”或“V”）。（不考虑导线和电流表的电阻）

19．如图所示电路，灯L正常发光时电压为3V，电阻为10Ω，滑动变阻器R上标有“50Ω   1A”的字样， 电压表量程为0~3V，则灯L正常工作时的电流为___________A。若电源电压为4.5V，为了保证电路中各元件安全工作，滑动变阻器允许接入电路的阻值范围是_________。

20．如图所示电路，电源电压保持不变，闭合开关S，电压表测___________两端的电压；当R2的滑片P向右移动时，电流表的示数将___________ （填“变大”“变小”或“不变”）。

21．在图甲所示的电路中，当开关S从2转到1时，根据电流表和电压表对应的示数，在U-I坐标中描绘了相对应的坐标点，如图乙所示，电源电压是______ V，电阻R2的阻值是______ Ω。

22．如图所示，每个电阻都是300Ω，则a、b间的总电阻是_______Ω。
