初中人教版第1节 家庭电路精品同步测试题

19.1 家庭电路（原卷版）

考点1  家庭电路的组成与连接

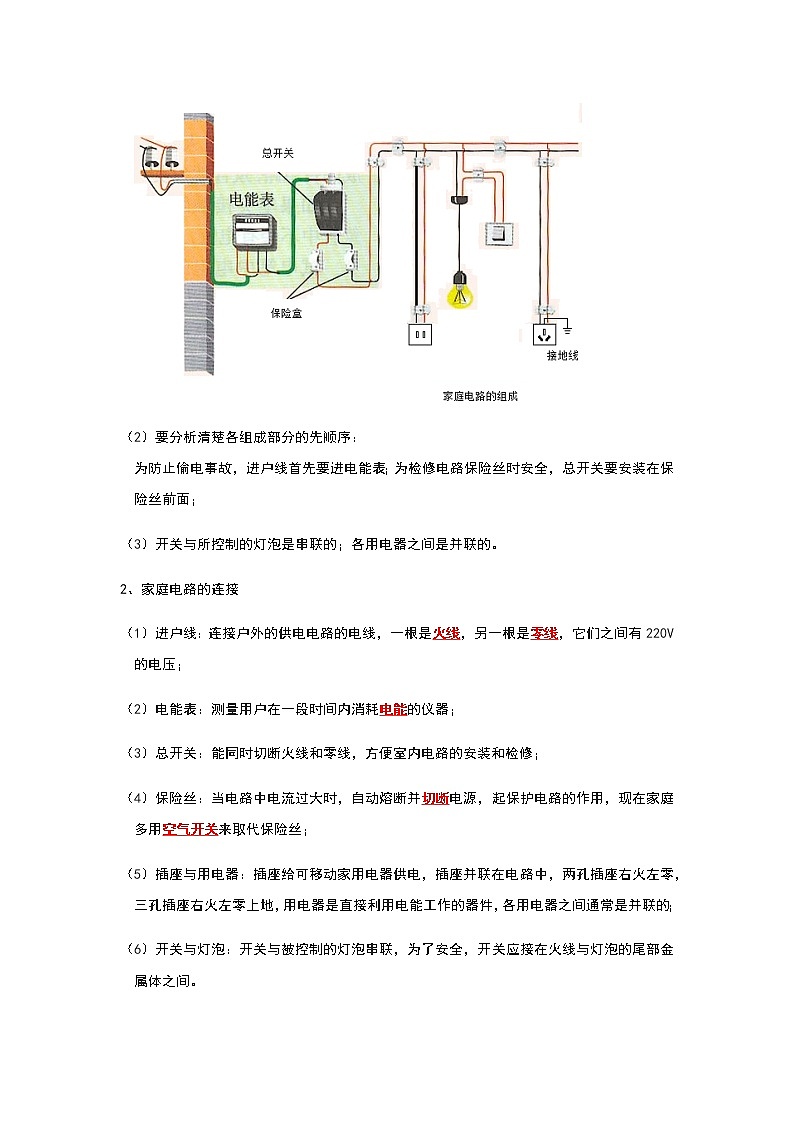

1、家庭电路的组成

（1）家庭电路的主要组成部分有：进户线、电能表、总开关、保险装置、开关和灯泡、插座和用电器；


（2）要分析清楚各组成部分的先顺序：
为防止偷电事故，进户线首先要进电能表；为检修电路保险丝时安全，总开关要安装在保险丝前面；

（3）开关与所控制的灯泡是串联的；各用电器之间是并联的。

2、家庭电路的连接

（1）进户线：连接户外的供电电路的电线，一根是火线，另一根是零线，它们之间有220V的电压；

（2）电能表：测量用户在一段时间内消耗电能的仪器；

（3）总开关：能同时切断火线和零线，方便室内电路的安装和检修；

（4）保险丝：当电路中电流过大时，自动熔断并切断电源，起保护电路的作用，现在家庭多用空气开关来取代保险丝；

（5）插座与用电器：插座给可移动家用电器供电，插座并联在电路中，两孔插座右火左零，三孔插座右火左零上地，用电器是直接利用电能工作的器件，各用电器之间通常是并联的；

（6）开关与灯泡：开关与被控制的灯泡串联，为了安全，开关应接在火线与灯泡的尾部金属体之间。

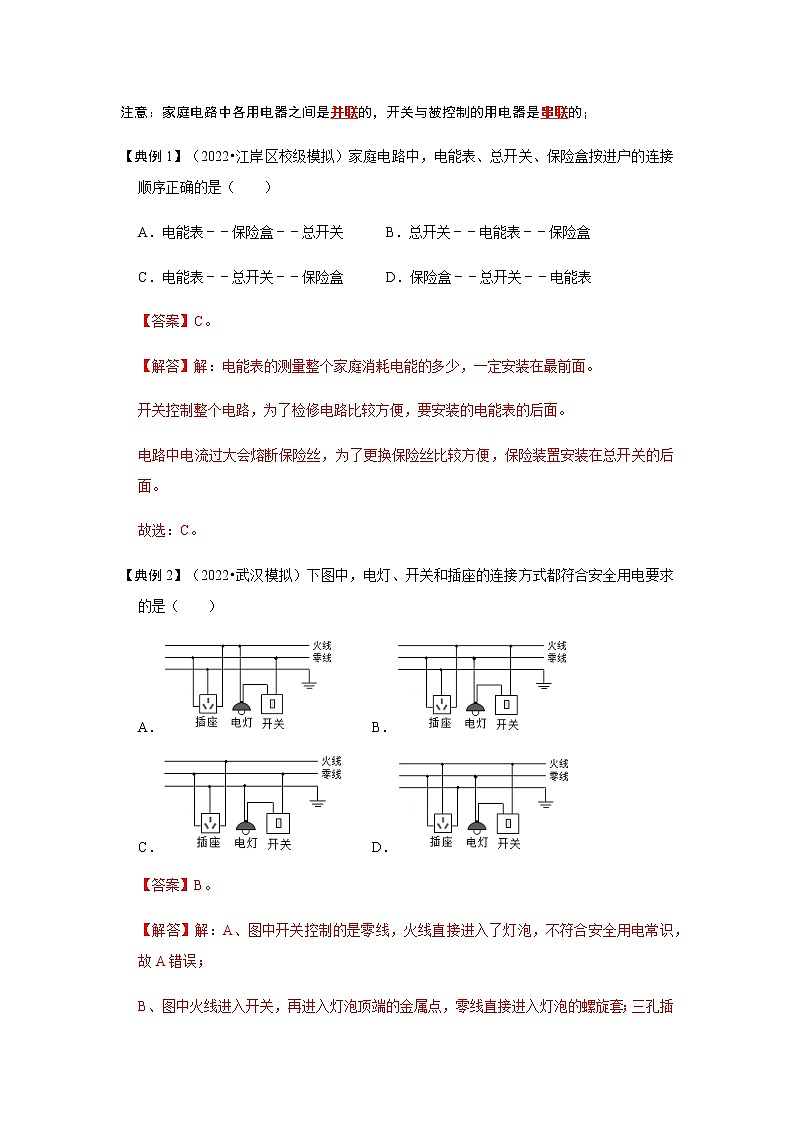

注意：家庭电路中各用电器之间是并联的，开关与被控制的用电器是串联的；

【典例1】（2022•江岸区校级模拟）家庭电路中，电能表、总开关、保险盒按进户的连接顺序正确的是（　　）

A．电能表﹣﹣保险盒﹣﹣总开关   B．总开关﹣﹣电能表﹣﹣保险盒

C．电能表﹣﹣总开关﹣﹣保险盒       D．保险盒﹣﹣总开关﹣﹣电能表

【典例2】（2022•武汉模拟）下图中，电灯、开关和插座的连接方式都符合安全用电要求的是（　　）

A．     B．

C．     D．

【典例3】（2021秋•拜泉县校级期中）家庭电路中用电器之间是 　  　联的，开关和用电器是 　  　联的，电路由电源、开关、　   　和导线组成，其中 　  　是提供电能的装置。

【典例4】（2022•东莞市校级一模）请将图中的电灯、开关和插座接入家庭电路中，符合家庭用电。要求：开关只控制电灯；

【变式训练1】（2021•武昌区一模）如图是现在一般标准住宅户内配电系统方框图，在图中1、2、3位置应该装配（　　）

A．空气开关、空气开关、漏电保护器 B．空气开关、漏电保护器、空气开关

C．漏电保护器、空气开关、空气开关     D．保险盒、空气开关、漏电保护器

【变式训练2】（2022•天津模拟）如图为沈亮完成的有关家庭电路安全连接的示意图，其中电器元件连接不正确的是（　　）

A．空气开关    B．二孔插座     C．三孔插座   D．带开关的灯泡

【变式训练3】（2021秋•铜仁市校级月考）如图所示的家庭电路，请填写图中各部分的名称：①　     　，②　    　，③　    　，④　      　，⑤　     　。

【变式训练4】（2022•惠州一模）如图所示，用笔画线代替导线将电灯和开关接到电路中。

考点2  家庭电路的故障分析

在进行家庭电路故障分析时，可有两种方法：
（1）用测电笔：如果氖管发光，则被测点与火线之间连通，如果氖管不发光，则被测点与火线之间是断的；
（2）用检验灯泡：根据断路、短路、正常电路表现出的现象判断；

（3）突然家里所有用电器都停止工作，则有保险丝断的可能性。

【典例5】（2022•增城区一模）如图为部分家庭电路图，只将电灯L与电热壶接入家庭电路时，两者均正常工作，三孔插座上接入电饭堡后，电饭煲和电热壶均不工作，而电灯L正常工作，拔出电饭煲的插头，用试电笔测三孔插座的左右两孔，氛管均不发光，此时电路故障是（　　）

A．BD间短路 B．AC间短路 C．AB间断路 D．CD间断路

【典例6】（2022•哈尔滨模拟）家庭电路中电流过大的原因有 　   　和用电器总功率过大。如图是小文连接的照明灯电路，闭合开关S，发现电灯不发光，他用试电笔测试图中的a、b、c、d四点，只有测试c点时氖管不发光，则电路发生的故障可能是 　   　两点间某处断路。

【变式训练1】（2022•扬中市校级模拟）电工师傅常用一只额定电压为220V的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，在分别闭合S1、S2、S3（每次只闭合其中之一）时，试判断下列的选项正确的是（ ）

A．L0不亮，说明该支路短路  B．L0不亮，说明该支路正常

C．L0不亮，说明该支路断路  D．L0发光呈暗红色，说明该支路短路

【变式训练2】（2022春•鼓楼区校级期中）如图所示是某家庭电路，闭合开关S1、S2，灯泡L1正常发光、L2不亮。断开S1、保持S2闭合，用测电笔插入插座上孔，氖管发光，插入插座下孔，氖管发光。则故障可能是（　　）

A．ac 间断路    B．bd 间断路     C．灯泡L1断路    D．b点到零线之间断路

【变式训练3】（2022•锦江区模拟）电工师傅常用一额定电压为220V的灯泡L0（检验灯）取代保险线来检查新安装的照明电路中每个支路的情况，如图所示。当S闭合后，再分别闭合S1、S2、S3，每次只闭合其中之一时，可能出现以下情况，若L0不亮，说明该支路 　    　；若L0正常发光，说明该支路 　    　。

考点3  家庭电路工作电压、零线火线的辨别方法

（1）家庭电路的电压是220V，其中火线与大地之间是220V，火线与零线之间是220V，零线与大地之间是0V；在我国家庭电路的工作电压都是220V，在其他某些国家不是；
（2）用测电笔检验，如果测电笔氖管发光则被测线是火线，如果测电笔氖管不发光则被测线是零线。

【典例7】（2022•金牛区模拟）以下用电器中，能直接在家庭电路220V电压下正常工作的是（　　）

A．电子手表  B．电子体温计   C．电视机   D．电视机遥控器

【典例8】（2022春•黄浦区校级期中）我国家庭电路中，电热水器正常工作的电压为 　 　伏，它是将电能转化为 　 　能的装置，它与照明电路之间是 　   　连接的（选填“串联”或“并联”）。家用电器所消耗的电能是远方的发电站通过 　  　输电线路输送至用电区的（选填“高压”或“低压”）。

【变式训练1】（2022春•玉林期中）我国家庭电路的电压为（　　）

A．6伏 B．24伏 C．110伏 D．220伏

【变式训练2】（2022•渭滨区模拟）如图是常见的家庭电路。火线与零线之间的电压为 　　V，从图中发现：电灯与插座 　   　（选填“串联”或“并联”）。三孔插座的上方孔必须与 　  　（选填“火线”或“零线”或“地线”）接通。

考点4  测电笔的使用

（1）测电笔的用途：用来辨别火线和零线；
（2）测电笔的结构：笔尖、电阻、氖管、弹簧、笔卡（或笔部金属体）；
（3）测电笔的使用方法：笔尖接触被测导线，手接触尾部金属体；

注意：掌握测电笔的正确使用，手一定接触笔尾金属体，手一定不能接触笔尖金属体。

【典例9】（2021•滦州市期末）用测电笔辨别火线与零线时，下列图中正确的操作方法是（  ）

A．①② B．①③ C．②④ D．①④

【典例10】（2022•船营区校级二模）试电笔可以测试导线是火线还是零线，如图所示，持笔方式正确的是 　  　图；将笔尖与导线接触，若氖管发光，则此导线为 　    　。

【变式训练1】（2021•江干区模拟）一种试电笔的构造如图所示，有关试电笔的说法正确的是（　　）

A．使用试电笔时手可以接触笔尖金属体

B．使用试电笔时手需要接触笔尾金属体

C．试电笔中的电阻可以用实验室中20Ω的电阻代替

D．使用试电笔时为了保证安全，不能有电流通过人体

【变式训练2】（2022•娄星区模拟）如图所示的三孔插座中，为了防止漏电，避免对人体造成伤害，1孔应接 　  　线。如图乙和丙所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是 　  　图。

考点5  插座的构造与工作方式

（1）分类：按是否移动可分为固定插座和移动插座；按孔的数量分为双孔插座和三孔插座．插排是多个插座的组合；
（2）接法：右孔接火线、左孔接零线、上孔接地线（右火左零上地）；
（3）三孔插座配合三脚插头使用的，三脚插头的第三个脚与用电器的金属外壳相连，三孔插座的第三个孔与大地相连，这样在使用的时候就把用电器的金属外壳与大地相连通，避免用电器一旦漏电时使人发生触电事故；
（4）三脚插头的第三个脚比另外两个长，这样在插入时先把用电器外壳与大地接通，拨出时后把用电器外壳与大地分离，更加安全。

【典例11】（2022•绵阳模拟）如图所示是生活中常见的六孔插线板，使用中时发现：只有开关闭合时，指示灯才能发光，插孔才能提供工作电压；即使指示灯损坏，开关闭合插孔也能提供工作电压；插孔工作供电时互不影响。则开关、指示灯、插孔的连接方式分析正确的是（　　）

A．插孔与插孔之间是并联     B．插孔与开关之间是并联

C．插孔与指示灯之间是串联     D．开关与指示灯之间是并联

【典例12】（2022•平乐县模拟）插排（如图）上的指示灯在开关闭合时会发光，指示灯与插排上的用电器是 　 　联。为了安全洗衣机应使用 　  　（选填“两脚”或“三脚”）插头。

【变式训练1】（2022•陕西模拟）如图是某款洗衣机及所用的三孔插座，铭牌标有“220V 150W”。下列说法正确的是（　　）

A．三孔插座的N孔通过插头与洗衣机金属外壳相连

B．洗衣机正常工作时，每秒钟会产生150J的热量

C．若洗衣机外壳带电时，总电路中的保险丝会熔断

D．只有洗衣机正常工作时电路中的电能表转盘[标有“3000r/（kW•h）”]每分钟转动7.5圈

【变式训练2】（2022•剑阁县模拟）如图甲所示是正确连接的家庭电路的一部分，根据电路图可判断：a导线是 　  　（选填“火线”或“零线”）；如图乙是家庭电路常见的三孔插座，当电路正常时，试电笔接触孔 　  　（填图中的序号）时氖管会发光。

一、选择题。

1．（2021•惠民县模拟）欢欢家的电路简化后如图所示，由该电路可知（　　）

A．a 线是零线，b 线是火线                B．电能表是测量用电器总功率的

C．电路中的用电器都是并联在电路中的    D．三孔插座中上边的那个孔可以不接地

2．（2022•河北模拟）对家庭电路的安装过程，下列要求正确的是（　　）

A．按照进户线→电能表→总开关→熔断器→用电器的顺序安装

B．家庭电路中，总功率过大会造成漏电保护器启动

C．所有家用电器和插座都要串联，并且用电器与控制它的开关也要串联

D．三孔插座有时不需要接地

3．（2022•南阳一模）如图所示是家庭电路的一部分，闭合开关S后灯L不亮，用测电笔测试c处，氖管发光，则下列说法正确的是（　　）

A．火线与零线短路   B．a、d之间某处断路

C．若将开关和灯互换位置，仍然符合安全用电原则

D．若此时站在地上的人接触c点，漏电保护器会切断电路

4．（2022春•西湖区校级月考）小科设计了一个如图所示的电路（家庭电路中其他部分均处于断开状态），以下叙述正确的是（　　）

A．闭合K1、K2，甲、乙均能正常发光

B．图中若A、B之间断开，闭合K1、K2，测电笔接触B点，氖管发光

C．闭合K1、K2，甲灯亮，乙灯不亮，说明乙灯被短路

D．图中丁插入台灯，若发现台灯不亮，而甲灯正常发光，保险丝未熔断，此时测电笔接触B点，氖管可能发光

5．（2022•阳江一模）下列说法符合实际情况的是（　　）

A．我国家庭电路的电压是36V   B．成年人步行的速度约为1.2m/s

C．中学生的体重约为50N       D．小汽车内的汽油机效率可以达到80%

6．（2021秋•市中区期末）生活和学习中，我们要使用到各种电学工具和仪表。用来辨别零线和火线的是（　　）

A．测电笔   B．验电器 C．电阻箱   D．电流表

7．（2022春•海淀区期末）如图所示为一种试电笔的构造图，下列说法中正确的是（　　）

A．使用试电笔时手可以接触金属笔尖

B．使用试电笔时手不要接触金属笔卡

C．试电笔中的电阻可以用铁丝代替

D．正确使用试电笔，若氛管发光则说明接触的是火线

8．（2022春•青岛期中）一款塔式多孔插座如图所示，其技术参数为：最大电压250V，最大电流10A，关于该插座，下列说法正确的是（　　）

A．插座通电后可用湿布擦去表面灰尘

B．插座内只连接火线和零线，即可连接使用三脚插头的用电器

C．当多个用电器插入该插座时，各用电器之间相互不影响

D．标有“220V 3000W”的电热水器可使用该插座

二、填空题。

9．（2021秋•高安市期末）如图是常见的家庭电路.从图中发现：电灯与插座 　  　（选坑“串联”或“并联”），电灯的开关需安装在 　   　（选填“火线”或“零线”）上。

10．（2022•甘井子区一模）如图所示为家庭部分电路示意图，分别将一个开关和一个灯泡安装在线框位置，则开关应该安装在 　 　（选填“1”或“2”）位置。安装后闭合开关，灯泡不亮，用试电笔测试插座的两插孔，氛管都发光，则电路故障只可能是 　     　（选填“插座短路”“电灯断路”或“AB间断路”）。

11．（2022•番禺区一模）如图为按照安全用电原则接入的家庭电路，a线应该为 　 　（选填“火”或“零”）线；电路正常，断开开关后，用试电笔检测A点时，氖管 　  　（选填“发光”或“不发光”）；用试电笔检测B点时，氖管 　    　（选填“发光”或“不发光”）。

三、作图题。

12．（2022春•永康市校级月考）按家庭电路要求完成作图。

13．（2022•内黄县模拟）如图所示，在遵守安全用电原则的前提下，请用笔画线代替导线，将控制插座的开关和插座正确接入家庭电路。

14．（2021秋•焦作期末）请将虚线框内带有保险丝的三孔插座正确接入家庭电路。

四、解答题。

15．（2022•晋中一模）假期，小明回到了农村老家，帮奶奶做家务。小明先将电饭煲接入家庭电路，待其正常工作后，又将空调的插头插入插座，闭合开关，发现家中的保险丝突然断了。请指出可能引起保险丝熔断的一个原因，并用所学的物理知识解释。
