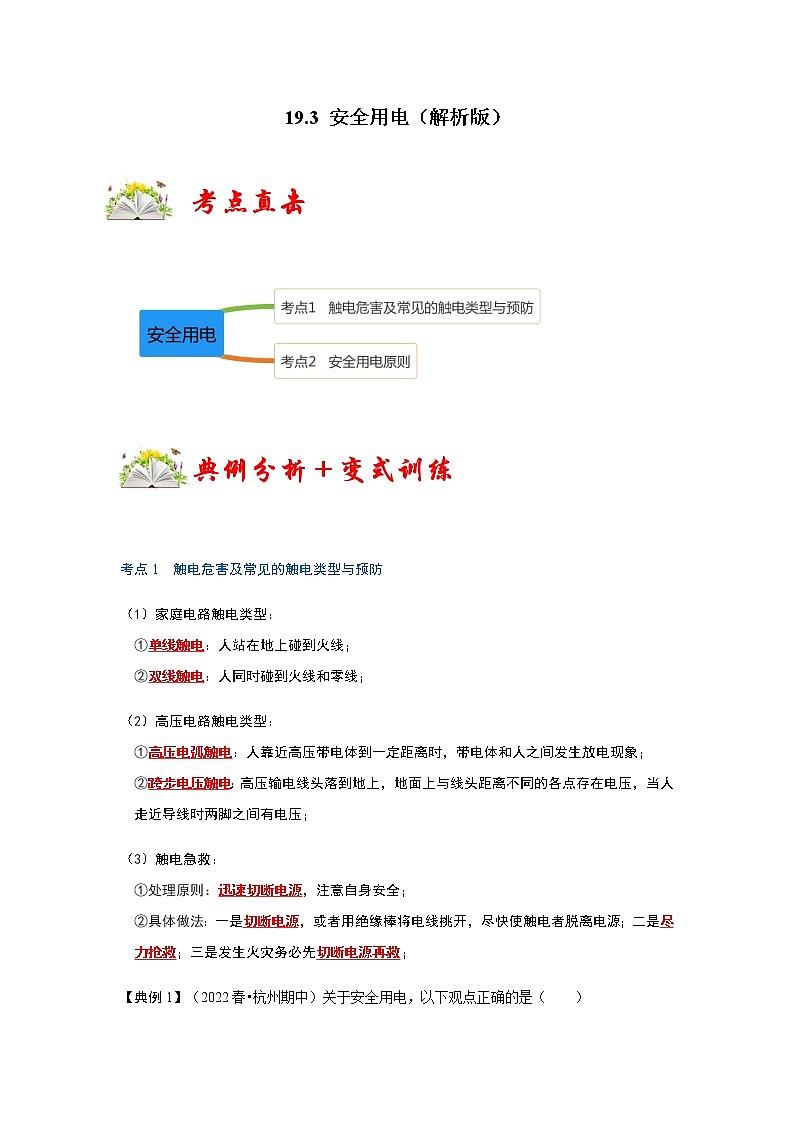

19.3 安全用电（解析版）
考点直击



典例分析＋变式训练



考点1 触电危害及常见的触电类型与预防
（1）家庭电路触电类型：
①单线触电：人站在地上碰到火线；
②双线触电：人同时碰到火线和零线；
（2）高压电路触电类型：
①高压电弧触电：人靠近高压带电体到一定距离时，带电体和人之间发生放电现象；
②跨步电压触电：高压输电线头落到地上，地面上与线头距离不同的各点存在电压，当人走近导线时两脚之间有电压；
（3）触电急救：
①处理原则：迅速切断电源，注意自身安全；
②具体做法：一是切断电源，或者用绝缘棒将电线挑开，尽快使触电者脱离电源；二是尽力抢救；三是发生火灾务必先切断电源再救；
【典例1】（2022春•杭州期中）关于安全用电，以下观点正确的是（　　）

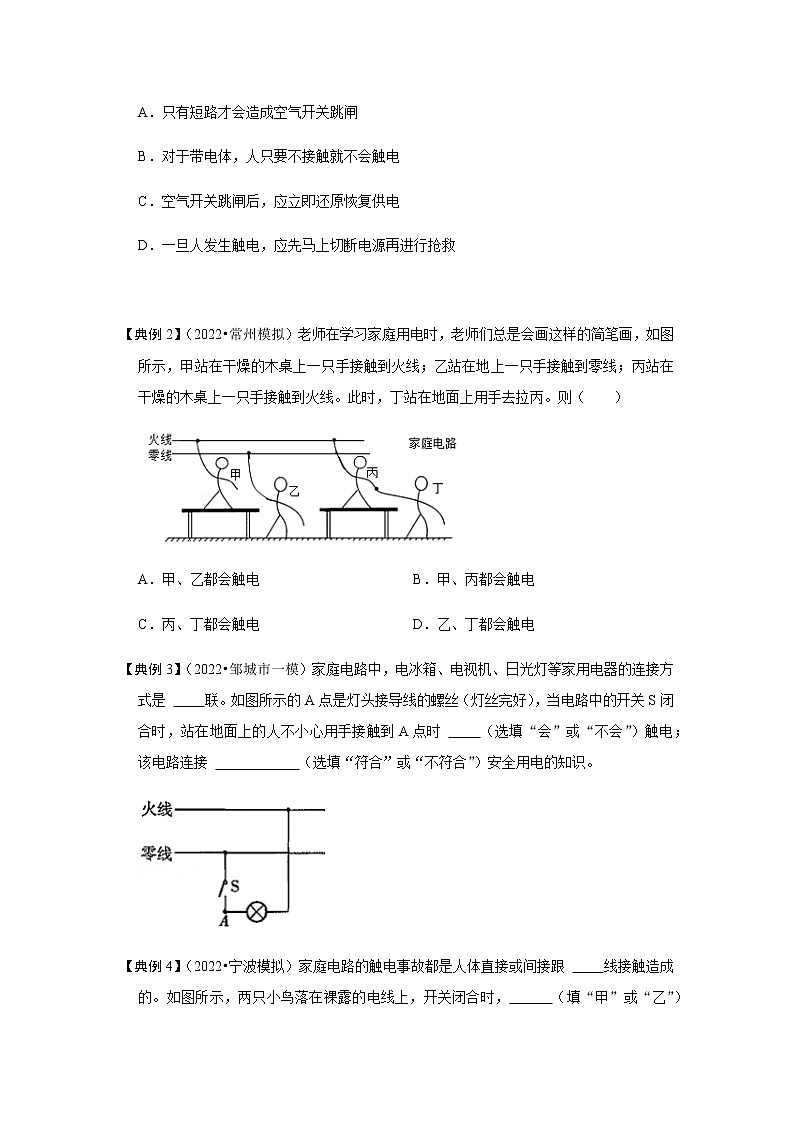

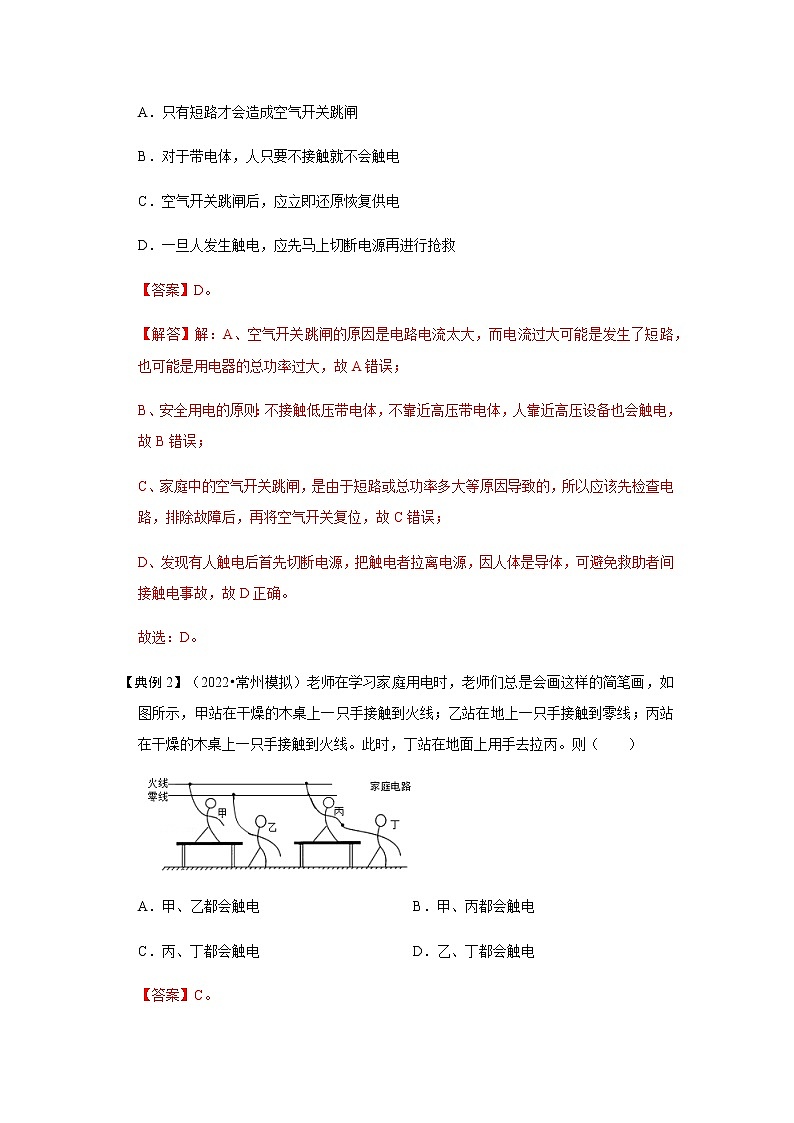

A．只有短路才会造成空气开关跳闸
B．对于带电体，人只要不接触就不会触电
C．空气开关跳闸后，应立即还原恢复供电
D．一旦人发生触电，应先马上切断电源再进行抢救
【答案】D。
【解答】解：A、空气开关跳闸的原因是电路电流太大，而电流过大可能是发生了短路，也可能是用电器的总功率过大，故A错误；
B、安全用电的原则：不接触低压带电体，不靠近高压带电体，人靠近高压设备也会触电，故B错误；
C、家庭中的空气开关跳闸，是由于短路或总功率多大等原因导致的，所以应该先检查电路，排除故障后，再将空气开关复位，故C错误；
D、发现有人触电后首先切断电源，把触电者拉离电源，因人体是导体，可避免救助者间接触电事故，故D正确。
故选：D。
【典例2】（2022•常州模拟）老师在学习家庭用电时，老师们总是会画这样的简笔画，如图所示，甲站在干燥的木桌上一只手接触到火线；乙站在地上一只手接触到零线；丙站在干燥的木桌上一只手接触到火线。此时，丁站在地面上用手去拉丙。则（　　）

A．甲、乙都会触电 B．甲、丙都会触电
C．丙、丁都会触电 D．乙、丁都会触电
【答案】C。

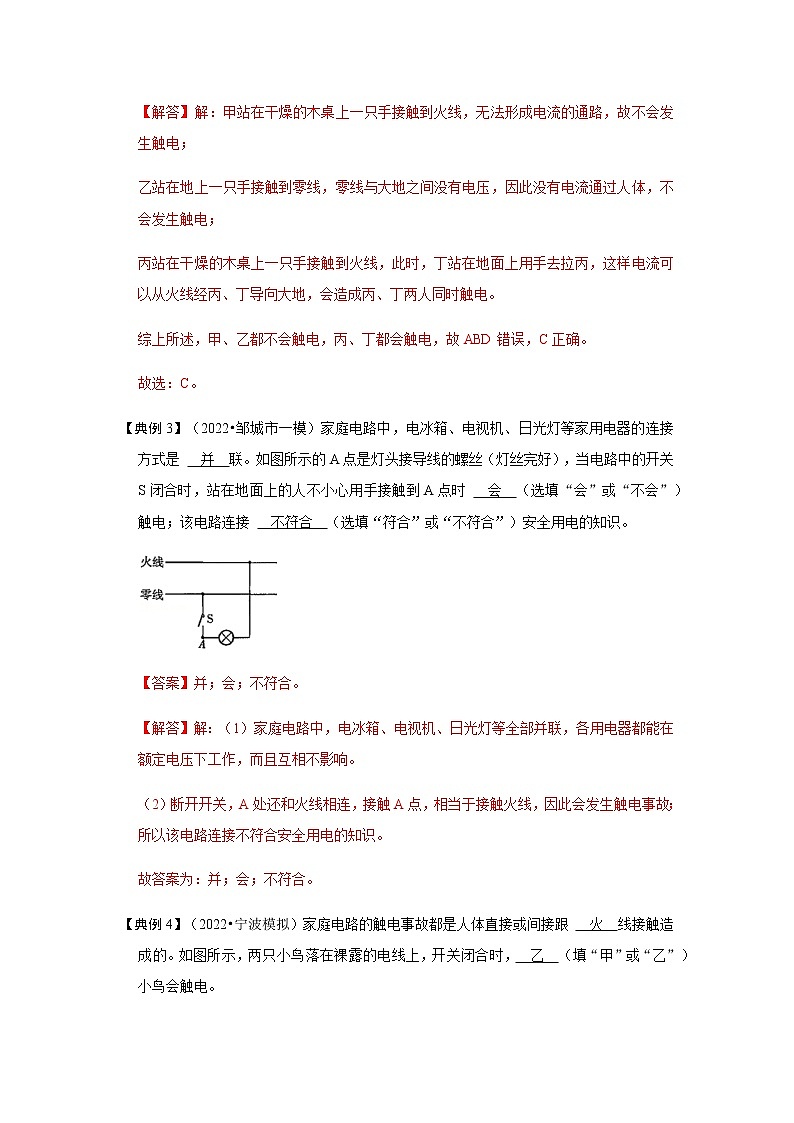

【解答】解：甲站在干燥的木桌上一只手接触到火线，无法形成电流的通路，故不会发生触电；
乙站在地上一只手接触到零线，零线与大地之间没有电压，因此没有电流通过人体，不会发生触电；
丙站在干燥的木桌上一只手接触到火线，此时，丁站在地面上用手去拉丙，这样电流可以从火线经丙、丁导向大地，会造成丙、丁两人同时触电。
综上所述，甲、乙都不会触电，丙、丁都会触电，故ABD错误，C正确。
故选：C。
【典例3】（2022•邹城市一模）家庭电路中，电冰箱、电视机、日光灯等家用电器的连接方式是 　并　联。如图所示的A点是灯头接导线的螺丝（灯丝完好），当电路中的开关S闭合时，站在地面上的人不小心用手接触到A点时 　会　（选填“会”或“不会”）触电；该电路连接 　不符合　（选填“符合”或“不符合”）安全用电的知识。

【答案】并；会；不符合。
【解答】解：（1）家庭电路中，电冰箱、电视机、日光灯等全部并联，各用电器都能在额定电压下工作，而且互相不影响。
（2）断开开关，A处还和火线相连，接触A点，相当于接触火线，因此会发生触电事故；所以该电路连接不符合安全用电的知识。
故答案为：并；会；不符合。
【典例4】（2022•宁波模拟）家庭电路的触电事故都是人体直接或间接跟 　火　线接触造成的。如图所示，两只小鸟落在裸露的电线上，开关闭合时，　乙　（填“甲”或“乙”）小鸟会触电。

【答案】火；乙。
【解答】解：（1）家庭电路的触电事故都是人体直接或间接跟火线接触造成的；
（2）闭合开关，甲小鸟的两脚在同一根电线上，两点之间没有电压，没有电流流过，甲鸟不会触电；乙小鸟的两脚分别接触了电灯的两端（并联），有一定的电压，有电流流过小鸟身体，则会触电。
故答案为：火；乙。
【变式训练1】（2022•息县模拟）关于家庭电路和安全用电，下列说法正确的是（　　）
A．当人触电时保险丝不能保障人身安全
B．家庭电路中的电灯与插在插座上的用电器是串联的
C．输电线进户后首先接总开关，然后接电能表
D．若家庭电路中没有安装保险装置，当电路发生短路时，会因电流过大而烧毁用电器
【答案】A。
【解答】解：A、有人触电时，不会引起电路中的电流过大，保险丝不会熔断，故A正确；
B、家庭电路中，因为各用电器之间互不影响，所以电灯与插在插座上的用电器是并联的，故B错误；
C、输电线进户后首先接电能表，然后接总开关，故C错误；
D、当家庭电路发生短路时，电流不会通过用电器，如果家庭电路中没有安装保险装置，此时导线中电流过大，导线可能会烧坏进而引发火灾，故D错误。
故选：A。
【变式训练2】（2022春•慈溪市校级月考）如图是某家庭电路的一部分，家中用电器都正常工作。下列正确的是（　　）

A．若断开开关S，站在地上的人接触A点或B点都不会触电
B．为防止烧坏保险丝，将保险丝用铜丝替换
C．若闭合开关S，用测电笔分别测试电路中的A、B、C、D、E、F点，以上所有的点氖管均发光
D．若CD间断路，灯泡仍能正常工作
【答案】D。
【解答】解：
A、若断开开关S，B点与零线相连，B点不带电，人接触B点不会触电；若接触A点，A点与火线相连，则会发生触电事故，故A错误；
B、保险丝在电路中的作用是当电路中有过大电流通过时，保险丝发热自动熔断，切断电路，从而起到保护电路的作用；将保险丝用铜丝替换，由于铜的熔点较高，当电路中电流过大时，保险丝不会熔断，故B错误；
C、若闭合开关S，A、B、F点与火线相连，用试电笔接触这三点时氖管发光；C、D与零线接通，氖管不发光；E与地线接通，氖管不发光，故C错误；
D、若CD间断路，灯泡的一端与火线相连，另一端与零线相连，通过灯泡有电流，灯泡仍能正常工作，故D正确。
故选：D。
【变式训练3】（2022•常州模拟）家庭电路的触电事故都是人体直接或间接跟 　火　线接触造成的。 　不能　（可以/不能）用手拉触电的人。如图所示的家庭电路中，当闭合开关时，发现电灯不亮。若原因是图中打“×”的位置发生了断路，则在开关闭合的情况下，用试电笔测试电路中A点时，试电笔氖管 　会　（会/不会）发光。

【答案】火；不能；会。
【解答】解：由于火线与大地和零线的电压为220V，当人体直接或间接与火线接触时，就会造成触电，所以不能拉触电的人；
图中，开关接在火线与电灯之间，开关闭合后，若“×”的位置发生了断路，A点还与火线连通，所以用试电笔测试A点时，氖管会发光。
故答案为：火；不能；会。
【变式训练4】（2021秋•吉林月考）在某些网吧中，由于电脑很多，电脑的电源线随意放在地面上，人走路时从上面踩踏，请你说出它存在的安全隐患。
【解答】答：电脑的电源线随意放在地面上，当电源线破损时，人走路时从上面踩踏，人若接触了火线且构成了通路，人会发生触电事故。
考点2 安全用电原则
（1）不接触低压带电体；
（2）不靠近高压带电体；
（3）不用湿手触摸开关，不用湿布擦拭正在使用的用电器；
（4）三孔插座应接地，带金属外壳的用电器用三脚插头；
（5）不要在电线上晾衣物，不在高压线附近放风筝。
【典例5】（2021•襄阳）下列做法符合家庭安全用电与保护原则的是（　　）
A．洗衣机金属外壳接地 B．用沾有水的手按开关
C．用铁丝代替保险丝 D．开关接在零线和灯泡之间
【答案】A。
【解答】解：A.洗衣机的金属外壳要接地，这样才能避免金属外壳带电时人体与之接触而发生触电事故。故A正确。
B.用沾有水的手按开关，若手上的水流入开关内，则可能导致人体与火线直接相连而发生触电事故。故B错误。
C.相同外形的铁丝与保险丝相比，铁丝的熔点高、电阻小，在电路中电流过大的情况下，铁丝产生的热量不足以熔断自己保护电路，所以不能用铁丝代替保险丝。故C错误。
D.开关接在零线与灯泡之间时，虽然仍能起到开关电灯的作用。但是在我们更换灯泡时，因灯泡始终与火线相连，可能会发生触电事故。故D错误。
故选：A。
【典例6】（2022•乐昌市一模）关于如图中家庭电路安全用电的阐述，正确的是（　　）

A．图甲，使用试电笔时，手不能接触笔尾金属体
B．图乙，人站在地上触摸火线，可能会发生触电事故
C．图丙，照明电路中开关应接在零线上
D．图丁，多个大功率用电器可以同时用一个插座
【答案】B。
【解答】解：
A、手不要接触试电笔前端的金属体，必须接触试电笔末端的金属体，使电源和大地之间形成通路，故A错误；
B、人站在地上，触摸火线，会有电流通过人体，会发生触电事故，故B正确；
C、连接电路时，开关应该接在火线和用电器之间，这样开关断开后用电器上就没有电压了，故C错误；
D、多个大功率用电器同时使用一个插座时，通过插座的总电流过大，容易发生火灾，故D错误。
故选：B。
【典例7】（2021秋•道县期末）图所示为家庭电路中白炽灯和开关的两种连接图，其中符合安全用电原则的是　乙　图。（选填“甲”或“乙”）

【答案】乙。
【解答】解：灯泡和开关的接法：火线先进入开关，再进入灯泡顶端的金属点，零线直接接在灯泡的螺旋套上，这样在断开开关时能切断火线，接触灯泡不会发生触电事故；所以乙图的接法符合安全用电原则。
故答案为：乙。
【典例8】（2022•盐都区模拟）在图中完成家庭电路的连接，使其符合安全用电的要求。

【解答】解：（1）火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全；
（2）三孔插座的上孔接地线，左孔接零线，右孔接火线。当金属外壳的用电器插入三孔插座时，能使金属外壳接地，防止漏电时发生触电事故。
如下图所示：

【变式训练1】（2022•新都区模拟）下列关于安全用电说法正确的是（　　）
A．漏电保护器安装时需要试验，使用中不用再试验
B．在卫生间洗手后顺便可以用湿手按开关
C．家庭装修时，三孔插座可以不连接地线
D．发现有人触电时，应先切断电源
【答案】D。
【解答】解：A、为确保使用安全，漏电保护器上设置了试验按钮，需要每月试按一次，如果试验按钮按下漏电保护器无动作，说明漏电保护器需要更换，故应该定期对漏电保护器进行例行试验，故A错误；
B、用湿手按开关，水容易导电，会引起人触电，故B错误；
C、三孔插座的中间插孔必须接地，故C错误；
D、发现有人触电后，应该首先切断电源，然后再进行其他的救护措施，故D正确。
故选：D。
【变式训练2】（2022•大兴区一模）关于家庭电路和安全用电，下列说法中正确的是（　　）
A．我国家庭电路的电压是200V B．用电器着火时应立即用水浇灭
C．洗衣机在工作时金属外壳应接地 D．空气开关“跳闸”一定是因为发生了短路故障
【答案】C。
【解答】解：A、家庭电路中电压是220V，故A错误；
B、为防止触电，应断开电源再救火，不能立即用水浇灭，故B错误；
C、洗衣机在工作时金属外壳应接地，防止金属外壳漏电，发生触电事故，符合安全用电原则，故C正确；
D、在家庭电路中空气开关“跳闸”，可能是由于发生了短路，也可能是用电器总功率过大，故D错误。
故选：C。
【变式训练3】（2022•梁山县校级模拟）如图所示是家庭电路的一部分。下列有关说法正确的是（　　）

A．可以用铜丝代替熔断的保险丝
B．灯泡与开关的连接符合安全用电原则
C．导线的绝缘层即使老化了也可以继续使用
D．洗衣机的插头插入三孔插座时，能使洗衣机的金属外壳接地
【答案】D。
【解答】解：A、铜丝的熔点高，用铜丝代替保险丝，在电流异常升高到一定的高度的时候，不能自身熔断切断电流，起不到保险作用，故A错误；
B、控制电灯的开关安装在火线与用电器之间，防止维修或更换电灯时发生触电事故，而图中的开关接在了零线上，故B错误；
C、导线破损仍继续使用，容易碰到内部的电线，发生触电事故，故C错误；
D、三孔插座已接地，当有金属外壳的用电器的插头插入三孔插座能使用电器的金属外壳接地，这样能防止金属外壳的用电器漏电发生触电事故，故D正确。
故选：D。
【变式训练4】（2020•大洼区二模）在家庭电路中，安全用电很重要。

（1）如图甲所示，是某商店出售的一套电源插座和插头，请你从安全用电的角度说明，该电器产品不符合安全用电规则的地方是　采用两脚插头　。
（2）使用测电笔可识别简单的电路故障。图乙所示电路中，当开关闭合，电灯不发光，用测电笔测试a、b、c、d四点，结果只有b点不发光，由此可以判断故障是　cb间出现断路　。
【答案】（1）采用两脚插头；（2）cb间出现断路。
【解答】解：（1）如图，插排上是三孔插座，对应用三脚插头，图上采用两脚插头不符合安全用电原则。
（2）当开关闭合，电灯不发光，用测电笔测试a、b、c、d四点，a、c、d三点氖管发光，说明测电笔接触火线，只有b点不发光说明测电笔没有接触火线，可以判断cb间出现断路。
故答案为：（1）采用两脚插头；（2）cb间出现断路。
【变式训练5】（2021•淮安区校级模拟）如图所示，根据安全用电的原则，分别把电水壶的3条接线连接到插头上。

【解答】解：为了安全，应将带有保险丝和开关的导线与火线相连，将电水壶的外壳与地线相连，则剩下的一根导线与零线相连。如图所示：
．
课堂巩固训练



一、选择题。
1．（2022春•永康市校级月考）关于电下列说法正确的是（　　）
A．三脚插头内有一根导线与用电器的金属外壳相连
B．为节省时间，有人触电时，马上直接徒手去救
C．一般情况下，人体安全的电压为220V以下
D．保险丝烧断一定是电路发生了短路
【答案】A。
【解答】解：A、三脚插头中上方的导线与用电器的外壳相连，当用电器的外壳带电时，能把电荷导入大地，防止触电事故的发生，故A正确；
B、发现有人触电时，千万不能用手将触电人拉开，会使救人者触电，应立即切断电源或用绝缘棒将导线挑开，使接触者尽快脱离电源，故B错误；
C、对人体安全的电压是不高于36V，故C错误；
D、保险丝烧断可能是发生了短路或用电器总功率过大，故D错误。
故选：A。
2．（2022•昆明模拟）关于家庭电路和安全用电，下列做法中错误的是（　　）
A．为了防止因漏电而造成触电事故，微波炉的外壳应与地线相连
B．螺旋口灯泡的螺旋套要接在零线上
C．为了防止触电，必须把用电器的开关装在火线上
D．我们可以用超导材料制造电取暖器，以节约能源
【答案】D。
【解答】解：A、为了防止因漏电而造成触电事故的，微波炉外壳应与地线相连，故A正确；
B、螺丝口灯泡在连接时，螺丝套一定要接在零线上，以防止换灯泡时发生触电事故，故B正确；
C、用电器的开关装在火线上，接触用电器时，可以断开开关，切断火线，防止接触用电器发生触电事故，故C正确；
D、超导体的电阻为零，超导应用于电能的输送和电动机的线圈，不能制作取暖器等电热器，故D错误。
故选：D。
3．（2021秋•民勤县校级期末）如果发现有人触电，下列保护措施正确有效的是（　　）
A．马上喊电工来处理 B．马上用剪刀剪断电源线
C．马上用绝缘体使触电人脱离电源线 D．马上把触电人拉离电源
【答案】C。
【解答】解：如果发现有人触电，又不能立即找到总开关，为了尽快救人，应用干燥的木棍（绝缘体）将电线挑开；而不能用手拉触电人、不能用剪刀剪电源线，因为此时触电的人还和火线接触，这时用手去拉、剪电源线，相当于直接或间接接触火线，营救的人也会触电，故C正确。
故选：C。
4．（2021秋•朝阳区校级期末）如果家中有人触电，在不能立即切断电源的情况下，千万不能用手直接去拉触电者，可以用一些物品使触电者脱离带电体。下列物品中不能使用的是（　　）
A．木擀面杖 B．棉胶手套 C．铝拖把杆 D．塑料凳子
【答案】C。
【解答】解：有人触电时，可以使用绝缘物体使触电者脱离带电体；木擀面杖、棉胶手套、塑料凳子都属于绝缘体，铝拖把杆属于导体，故C符合题意。
故选：C。
5．（2022•呈贡区一模）大量事实表明：不高于36V的电压才是人体的安全电压，家庭电路的电压是220V，关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用测电笔时，手不能接触笔尾金属体
B．空气开关跳闸一定是电路短路造成的
C．家庭电路中，电冰箱等带金属外壳的用电器可以接在两孔插座上使用
D．控制电灯的开关接在火线和电灯之间
【答案】D。
【解答】解：A、使用测电笔时，手要接触笔尾的金属体，不能接触笔尖的金属体，故A错误；
B、空气开关跳闸，可能是短路，也可能是总功率过大，故B错误；
C、用电器用三孔插座时，用电器的金属外壳接地，可避免因电器漏电时外壳带电，而发生触电事故，所以带金属外壳的用电器不可以接在两孔插座中使用，故C错误；
D、家庭电路的开关应该装在火线上，这样可防止断开开关后用电器仍带电，故D正确。
故选：D。
6．（2022•锦江区模拟）电给人们的生活带来了极大的方便，但不注意用电安全，可能会发生触电事故。下列关于安全用电，说法正确的是（　　）
A．可在一个插座上同时使用多个大功率用电器
B．放风筝时应远离高压输电线
C．使用验电笔时，手指不能接触笔尾的金属体
D．家庭电路中保险丝烧断时，可用铜线替代它
【答案】B。
【解答】解：A、在一个插座上不能同时使用多个大功率用电器，不然会造成电流过大，故A错误；
B、放风筝时应远离高压输电线，故B正确；
C、使用验电笔时，手指要接触笔尾的金属体，故C错误；
D、家庭电路中保险丝烧断时，不可用铜线替代，故D错误。
故选：B。
7．（2022•交城县模拟）纯电动汽车环保节能。如图所示是电动汽车的充电桩，下列有关说法符合安全用电要求的是（　　）

A．安装充电桩时，可以不连接地线
B．有充电桩起火，应迅速浇水扑灭
C．电线破损时，只要稍加注意便可安全使用
D．每个充电桩都要安装保险装置
【答案】D。
【解答】解：A、安装充电桩时，为了安全，要接地线，故A错误；
B、万一有充电桩起火，应先关闭电源再施救；生活用水是导体，电器着火不能直接用水灭火，否则可能引起触电事故，故B错误；
C、充电线破损时，容易形成短路或发生触电事故，要及时更换，严禁直接使用，故C错误；
D、为了安全电路中必须要有保险丝或空气开关，每个充电桩在安装时都要装漏电保护器，故D正确。
故选：D。
二、填空题。
8．（2021秋•万州区期末）做文明人，创文明城。近年来，万州市民齐动员，养习惯、讲文明、育新风，争创全国文明城区。私拉乱接电线是城市常见的不文明行为，劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到 　火线　（选填“零线”、“火线”）造成触电事故；裸露的电线相互缠绕也容易发生 　短路　从而造成火灾，有极高的安全隐患。
【答案】火线；短路。
【解答】解：劣质老化的电线常常会有绝缘层破损的情况，容易使过往行人直接或间接接触到火线，通过人体有电流，会造成触电事故；
裸露的电线相互缠绕，也容易发生短路，使得电路中的电流过大，从而造成火灾，有极高的安全隐患。
故答案为：火线；短路。
9．（2021秋•覃塘区期末）电厂集中发电后，通过电网输送到用电各地。采用高压输电的目的减少输送线路上的电能损失。人、动物或物体靠近高压带电体时，他们与高压带电体之间的空气可能会由绝缘体变成 　导体　，产生放电现象，使人触电危及生命!故 　严禁　（选填“允许”或“严禁”）在高压线附近进行放风筝或钓鱼等活动。
【答案】导体；严禁。
【解答】解：人、动物或物体靠近高压带电体时，他们与高压带电体之间的空气可以由绝缘体变成导体，能够导电，会产生放电现象，使人触电危及生命，所以严禁在高压线附近进行放风筝或钓鱼等活动。
故答案为：导体；严禁。
10．（2022•淮南模拟）民航局规定：严禁乘客携带超过160Wh（瓦•时）的锂电池上飞机。某品牌笔记本电脑的电池铭牌标有“12V 1000mA•h”字样，该笔记本电脑充满电后，　能　（填“能”或“不能”）带上飞机。
【答案】能。
【解答】解：10000mA•h＝10A•h，
充满电后，存储的电能W＝UIt＝12V×10A•h＝120W•h＜160W•h，故能带上飞机。
故答案为：能。
11．（2022•龙亭区校级模拟）2021年7月20日郑州市遭遇了千年一遇的大雨，短短几小时内，往日车水马龙的城市变成了水乡泽国。在面对突如其来的险情，我们应该进行如下防范，请从城市安全的角度回答以下问题：因为 　雨水是导体　，所以要远离高压线。因为 　路面积水后摩擦力会减小　，所以汽车应减速行驶。
【答案】雨水是导体；路面积水后摩擦力会减小。
【解答】解：（1）雨水是导体，下雨过后，高压电器设备受潮，绝缘性能降低，靠近高压线造成触电的可能性增加，所以要远离高压线；
（2）在积水的路面上，路面的摩擦力会减小，因此刹车时，由于轮胎和路面间的摩擦力减小，汽车会比路面没有积水时滑行更长，所以汽车应减速行驶。
故答案为：雨水是导体；路面积水后摩擦力会减小。
12．（2021秋•高明区校级期末）金属锡的原子核带有50个正电荷，它的核外电子总共带有 　8×10﹣18　库仑的电荷。广珠轻轨是连通广州、佛山、珠海、中山和江门等珠三角地区的主轴线之一，轻轨列车的动力是由 　电动机　（选“汽油机”或“柴油机”或“电动机”或“空气喷气发动机”或“火箭喷气发动机”）提供的。在生活中要注意用电安全，牢记安全用电原则：不接触 　低压带电体　，不靠近高压带电体。
【答案】8×10﹣18；电动机；低压带电体。
【解答】解：（1）在原子结构中，原子核带正电，核外电子带负电，它们在数量上相等。金属锡的原子核带有50个正电荷，则原子核外有50个电子。电子所带的总电荷量：Q＝ne＝50×1.6×10﹣19C＝8×10﹣18C；
（2）轻轨列车的动力是由电动机提供的；
（3）安全用电的原则：不接触低压带电体，不靠近高压带电体。
故答案为：8×10﹣18；电动机；低压带电体。
13．（2022•广西模拟）炎热夏季，南宁会经常出现雷雨天气，雷电是大气中一种剧烈的 　放电　现象。人们应随时随地注意人身安全，下雨天如果遇到断落在地的电线，　不能　（选填“能”、“不能”）用手直接捡拾。
【答案】放电；不能。
【解答】解：带有不同电荷的云相遇时，发生剧烈的放电现象，即雷电；为了防雷可以在高大的建筑物顶端安装避雷针；为了注意安全，下雨天如果遇到断落在地的电线，不应该直接用手捡，因为人是导体，直接用手捡，不安全。
故答案为：放电；不能。
三、作图题。
14．（2022•常州模拟）教学楼楼层之间的楼道里，如果电灯总是亮着会浪费电，小明利用光控开关和两个声控开关设计出一种“聪明”的电路：白天无论发出多大声音，电灯也不会亮。晚上有人上楼或下楼接近其中任意一个声控开关时，脚步声都会使灯发光。请你把图中的器材连接成符合要求的电路（光控开关在天黑时自动闭合，天亮时自动断开；声控开关在有人走近发出声音时就闭合，闭合后经过一两分钟便自动断开）。

【解答】解：晚上，天黑光控开关闭合，有人上楼或下楼接近其中任意一个声控开关时，脚步声都会使灯发光，说明两声控开关并联后与光控开关串联，最后再与灯串联，且开关控制火线，灯与零线相连，如下所示：

四、解答题。
15．（2022•平罗县模拟）如图所示是小明家新安装的速热电热水器（没有储水箱），洗澡时闭合开关，打开水龙头瞬间即可流出温水。
（1）小明发现连接该电热水器的导线很短，而且比其他用电器的导线粗很多，请你帮小明解释为什么这样？
（2）学过安全用电知识后，小明提醒父母，不要将该电热水器与其他大功率用电器同时使用，为什么？

【解答】解：（1）电热水器功率较大，正常工作时电流很大，电热水器与导线串联，根据串联电路的电流特点，导线中电流较大；
相同材料的导线，越粗越短，电阻较小，由Q＝I2Rt可知，比其他用电器的导线粗很多且较短的导线，在相同时间内导线产生的热量较少，可以防止因导线过热造成的危害；
（2）家庭电路各用电器并联连接，同时使用多个大功率用电器，干路的电流会很大，可能会因干路导线产生较多的热量引起火灾。所以不要将该电热水器与其他大功率用电器同时使用。
16．（2022•罗湖区校级开学）人体对电流的反应随着科技的飞速发展，各种电器设备的数量急剧增加，但同时也带来了更多的触电事故，因此，安全用电被人们所重视。人们往往认为：触电危害的原因是接触了高压，而触电危害的真正原因是有较大的电流通过人体。人体受到电击时，电流对人体的伤害程度主要与流过人体电流的大小有关，当手触及50Hz交变电流时，人体的反应如下表所示：
电流（mA）
人体反应
0.6﹣1.5
手轻微颤抖
2﹣3
手指强烈颤抖
5﹣7
手部肌肉痉挛
8﹣10
手难摆脱带电体，但还能摆脱，手指尖到手腕剧痛
20﹣25
手迅速麻痹，不能自动摆脱电源，手剧痛，呼吸困难
50﹣80
呼吸麻痹，心房开始震颤
90﹣100
呼吸麻痹，延续3s就会造成心脏麻痹
除电流大小的原因外，触电的部位、电流经过人体的时间也会影响触电的伤害程度。如果电流长时间通过人体，人体电阻会下降，即使电流很小，也是比较危险的。
请回答：
（1）根据欧姆定律可知：对于同一个人，电压越　高　，电流就越　大　，电流经过人体造成的伤害就越大。通过阅读，在防止人身触电事故方面你还学到了什么？
（2）用今天你学到的知识解释一下：为什么我们认为低于36V的电压才是安全的？
【答案】（1）高；大；通过阅读，知道造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度。（2）因为人体对电流的反应体现出：电流越大，对人造成的伤害就越大。而影响电流大小的一个主要因素是加在人体两端的电压，在人体电阻相对稳定的情况下，电压越高，电流越大。低电压不一定是安全的，经验表明，不高于36V的电压才是安全的。
【解答】解：（1）对于同一个人来说，人体的电阻一定，根据欧姆定律可知，人体两端的电压越高，通过的电流越大；
通过阅读可知，造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度；
（2）由表格信息可知，因为人体对电流的反应体现出：电流越大，对人造成的伤害就越大，而影响电流大小的一个主要因素是加在人体两端的电压，在人体电阻相对稳定的情况下，电压越高，电流越大。低电压不一定是安全的，经验表明，不高于36V的电压才是安全的。
故答案为：（1）高；大；通过阅读，知道造成触电事故的原因除电流的大小外，触电的部位、电流经过人体的时间也会影响触电的伤害程度。（2）因为人体对电流的反应体现出：电流越大，对人造成的伤害就越大。而影响电流大小的一个主要因素是加在人体两端的电压，在人体电阻相对稳定的情况下，电压越高，电流越大。低电压不一定是安全的，经验表明，不高于36V的电压才是安全的。
